Дисциплина «Общая тактика» Тема № 5: Инженерное обеспечение войск Лекция № 18: «Общие сведения об инженерных заграждениях»

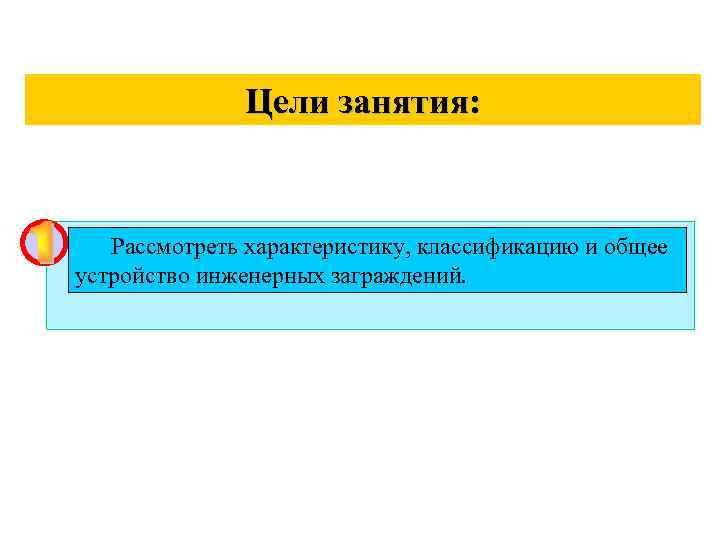

Цели занятия: Рассмотреть характеристику, классификацию и общее устройство инженерных заграждений.

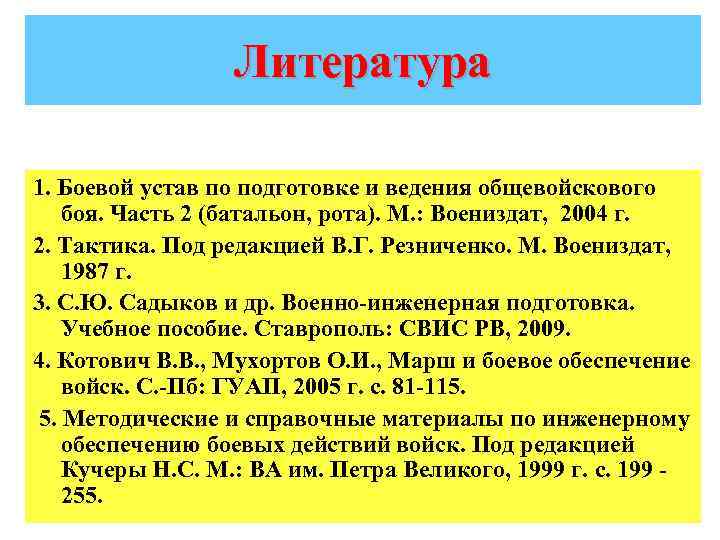

Литература 1. Боевой устав по подготовке и ведения общевойскового боя. Часть 2 (батальон, рота). М. : Воениздат, 2004 г. 2. Тактика. Под редакцией В. Г. Резниченко. М. Воениздат, 1987 г. 3. С. Ю. Садыков и др. Военно-инженерная подготовка. Учебное пособие. Ставрополь: СВИС РВ, 2009. 4. Котович В. В. , Мухортов О. И. , Марш и боевое обеспечение войск. С. -Пб: ГУАП, 2005 г. с. 81 -115. 5. Методические и справочные материалы по инженерному обеспечению боевых действий войск. Под редакцией Кучеры Н. С. М. : ВА им. Петра Великого, 1999 г. с. 199 255.

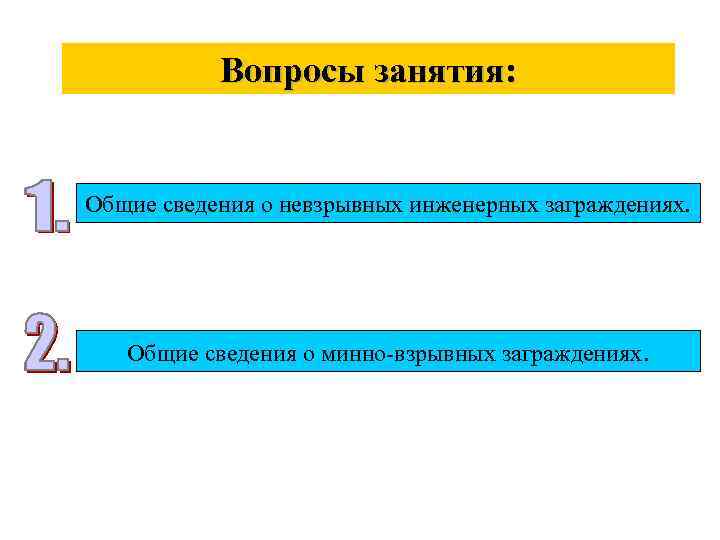

Вопросы занятия: Общие сведения о невзрывных инженерных заграждениях. Общие сведения о минно-взрывных заграждениях.

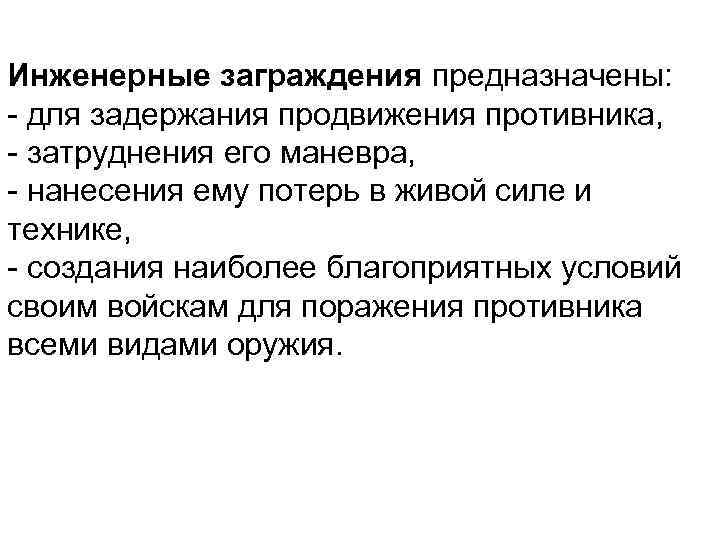

Инженерные заграждения предназначены: - для задержания продвижения противника, - затруднения его маневра, - нанесения ему потерь в живой силе и технике, - создания наиболее благоприятных условий своим войскам для поражения противника всеми видами оружия.

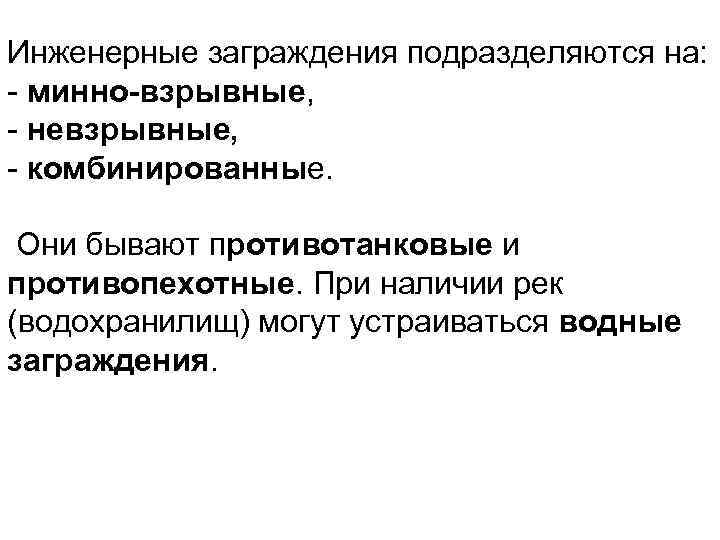

Инженерные заграждения подразделяются на: - минно-взрывные, - невзрывные, - комбинированные. Они бывают противотанковые и противопехотные. При наличии рек (водохранилищ) могут устраиваться водные заграждения.

Вопрос № 1 Общие сведения о невзрывных инженерных заграждениях.

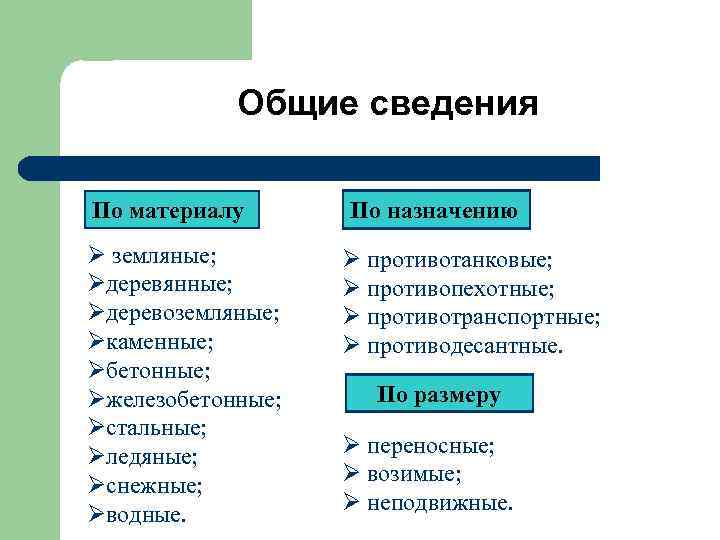

Общие сведения По материалу Ø земляные; Øдеревянные; Øдеревоземляные; Øкаменные; Øбетонные; Øжелезобетонные; Øстальные; Øледяные; Øснежные; Øводные. По назначению Ø противотанковые; Ø противопехотные; Ø противотранспортные; Ø противодесантные. По размеру Ø переносные; Ø возимые; Ø неподвижные.

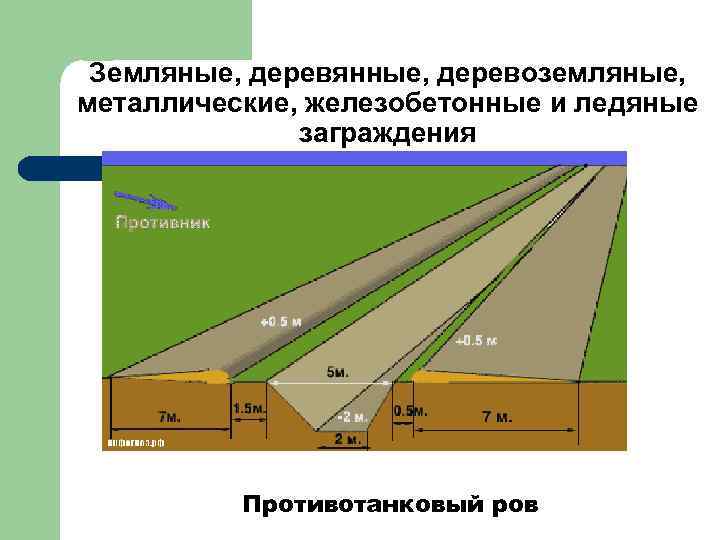

Земляные, деревянные, деревоземляные, металлические, железобетонные и ледяные заграждения Противотанковый ров

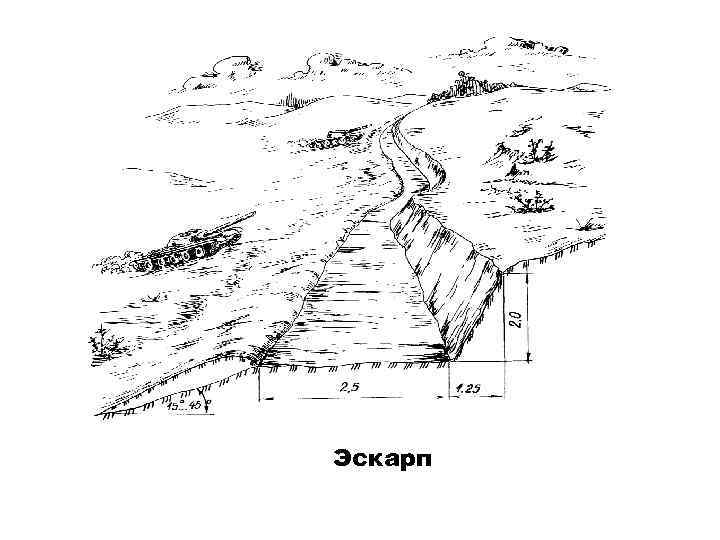

Эскарп

Контрэскарп

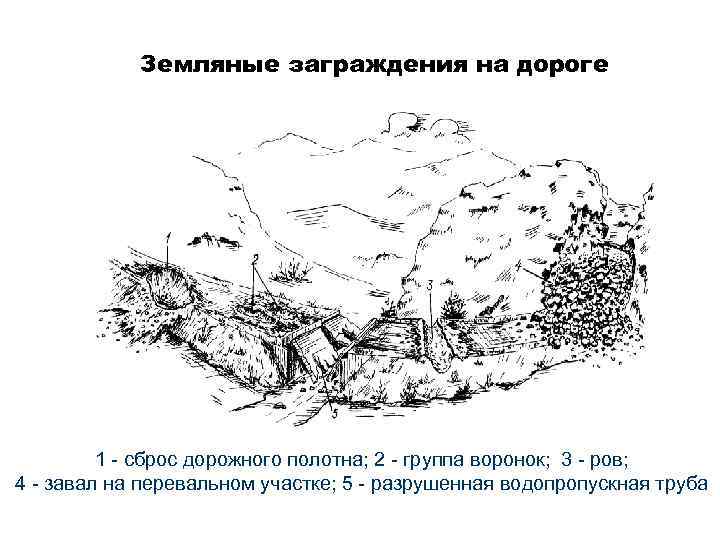

Земляные заграждения на дороге 1 - сброс дорожного полотна; 2 - группа воронок; 3 - ров; 4 - завал на перевальном участке; 5 - разрушенная водопропускная труба

Стационарная баррикада на лесной дороге 2 1 - деревянная баррикада; 2 - проволочные стяжки; 3 - забутовка булыжником деревоземляной баррикады

Стационарная баррикада в населенном пункте 1 - деревоземляная баррикада; 2 - металлические ежи; 3 - забутовка щебнем, грунтом и т. д. ; 4 - амбразуры; 5 - проволочные стяжки; 6 амбразура в оконном проеме

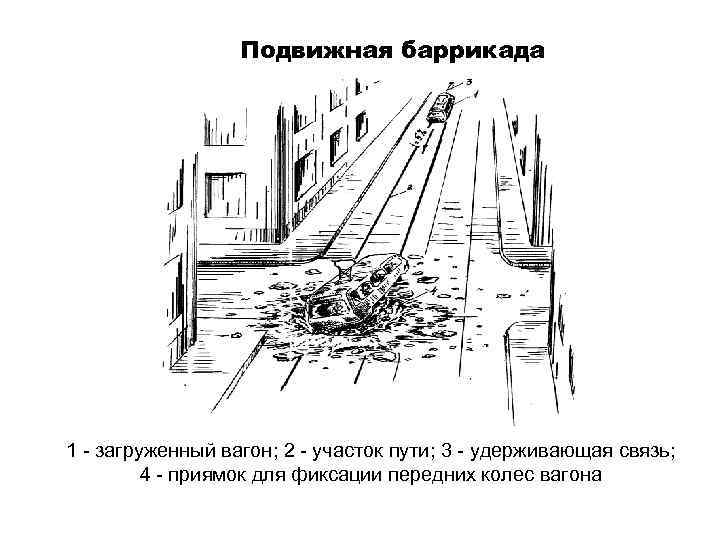

Подвижная баррикада 1 - загруженный вагон; 2 - участок пути; 3 - удерживающая связь; 4 - приямок для фиксации передних колес вагона

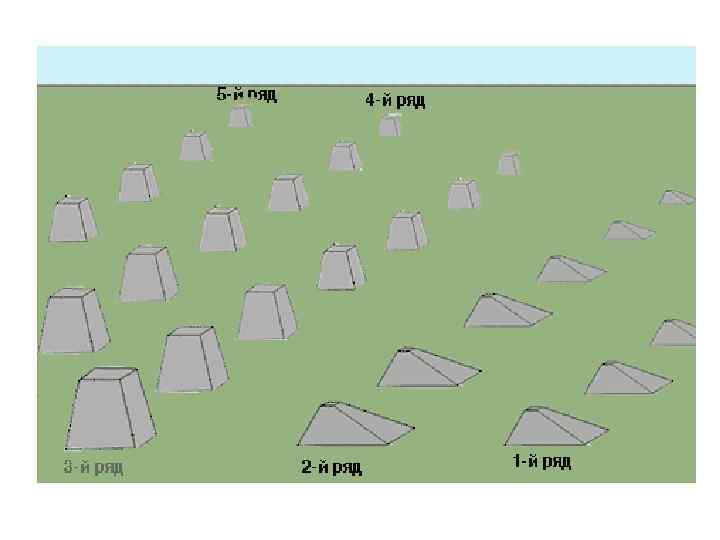

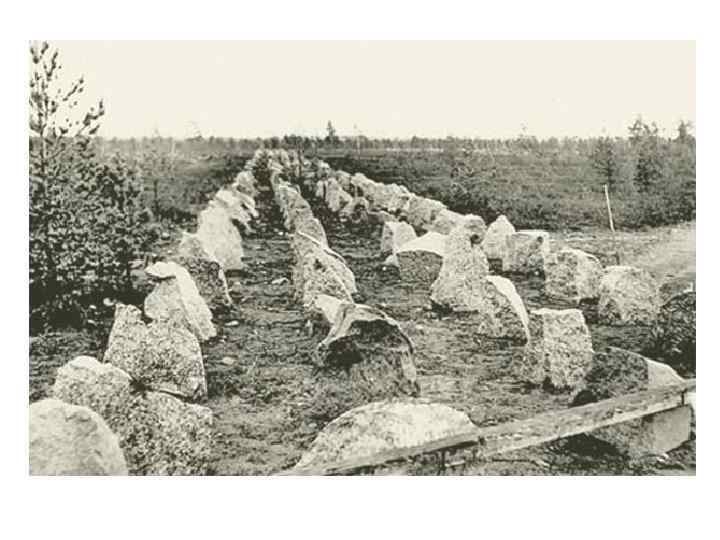

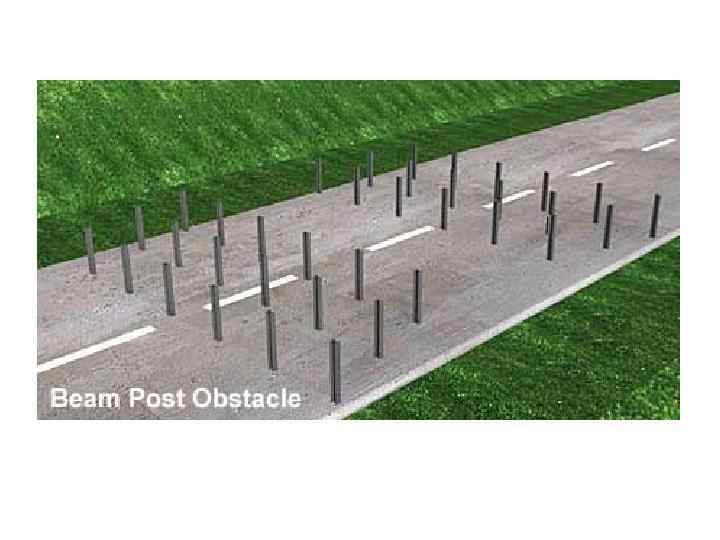

Надолбы

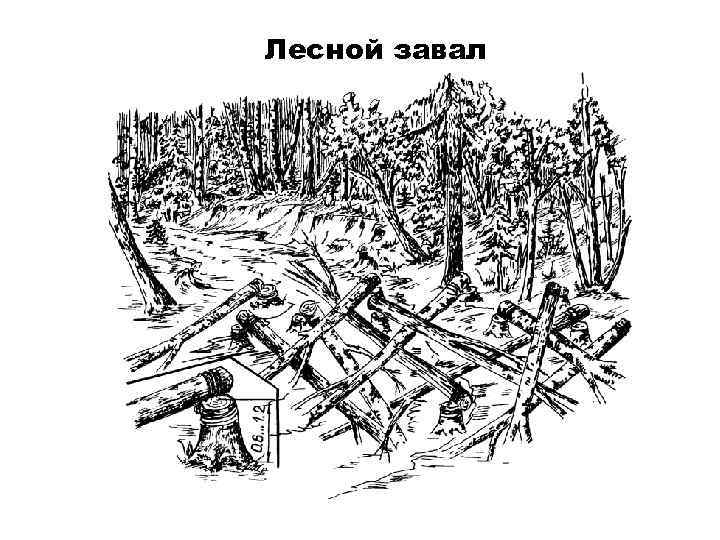

Лесной завал

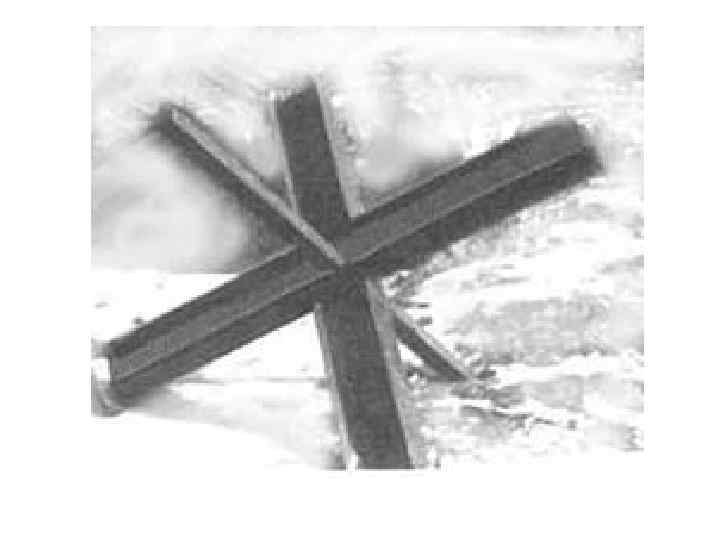

Ежи

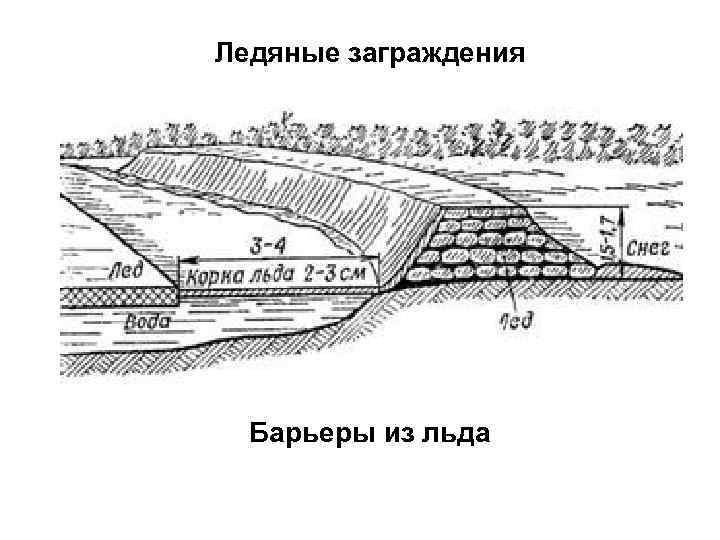

Ледяные заграждения Барьеры из льда

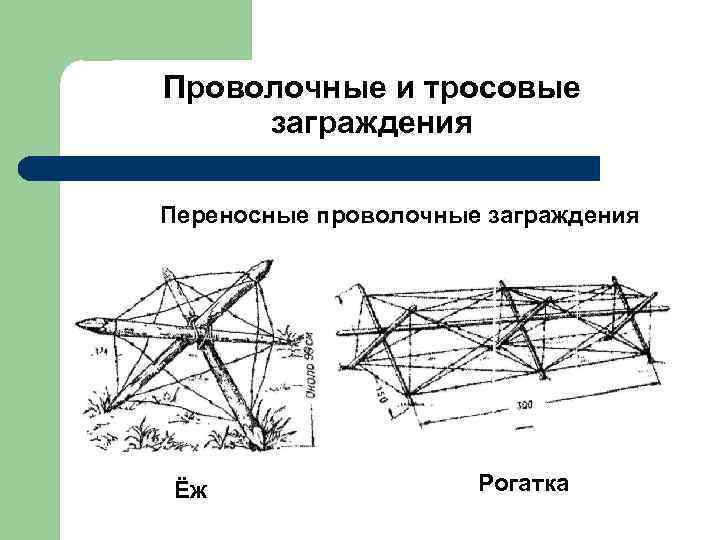

Проволочные и тросовые заграждения Переносные проволочные заграждения Ёж Рогатка

Проволочная спираль

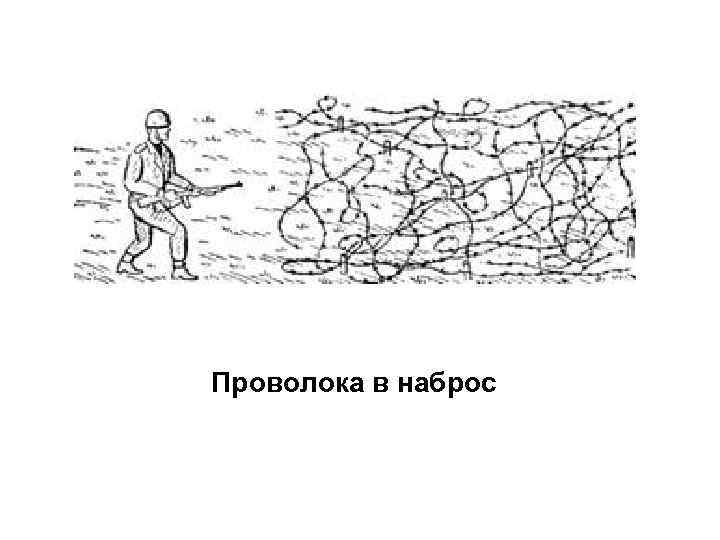

Проволока в наброс

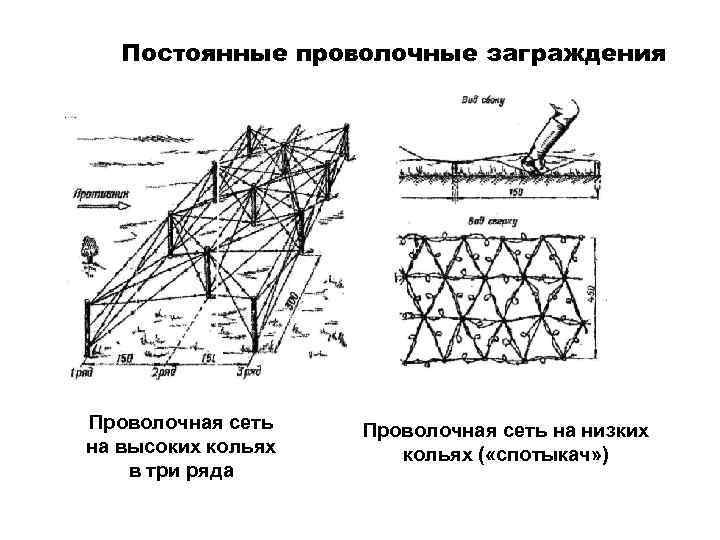

Постоянные проволочные заграждения Проволочная сеть на высоких кольях в три ряда Проволочная сеть на низких кольях ( «спотыкач» )

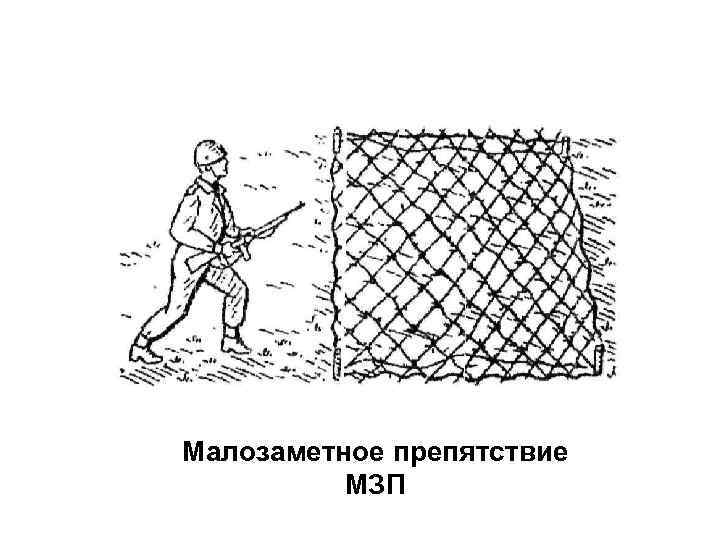

Малозаметное препятствие МЗП

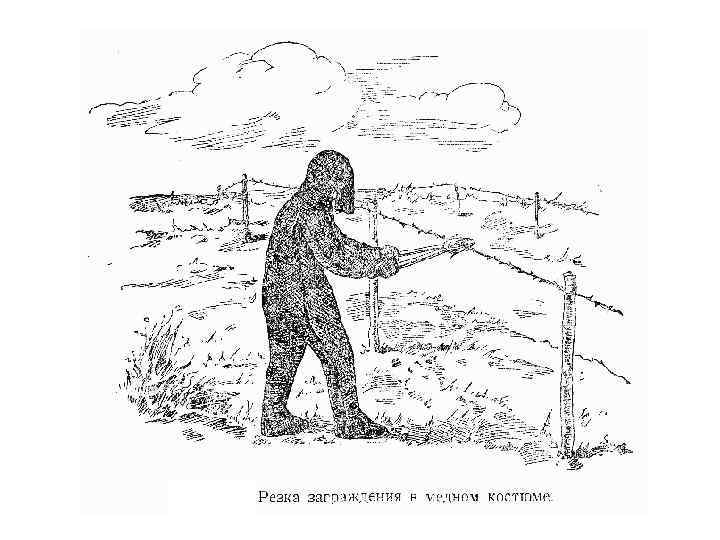

Электризуемые заграждения

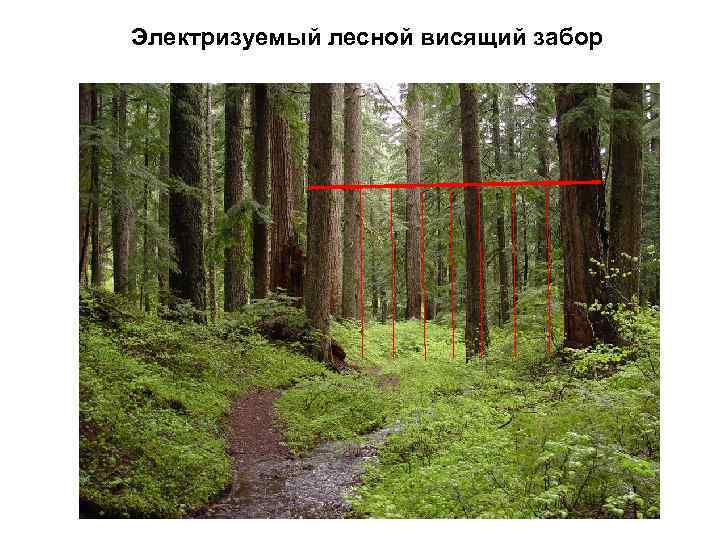

Электризуемый лесной висящий забор

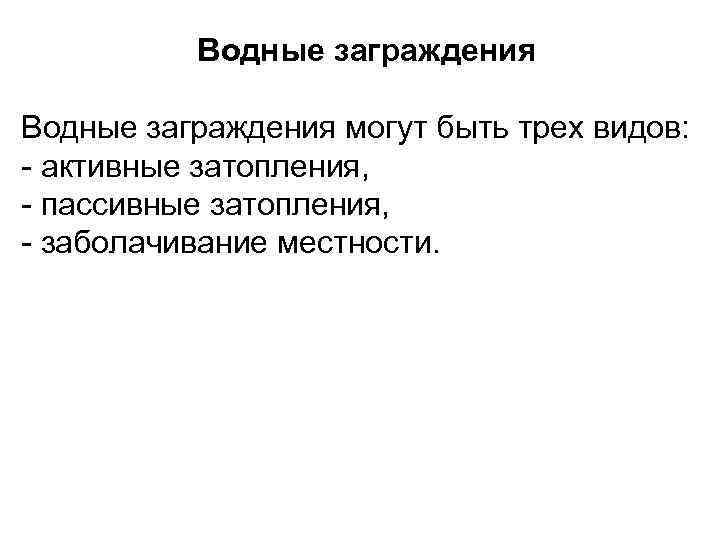

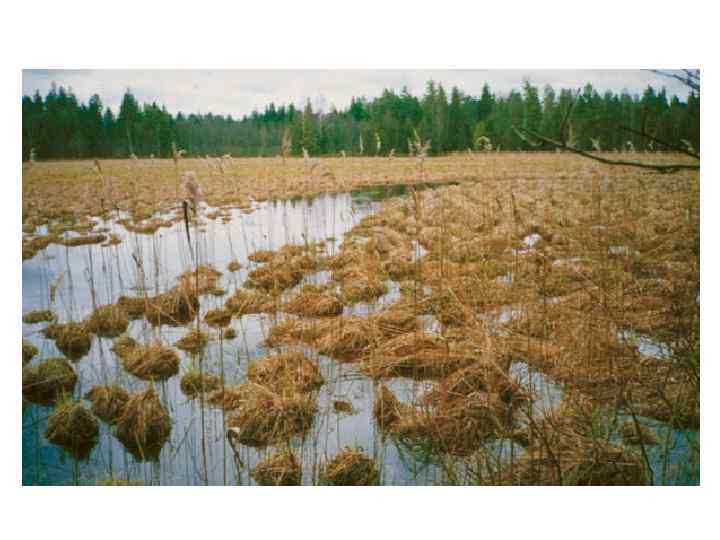

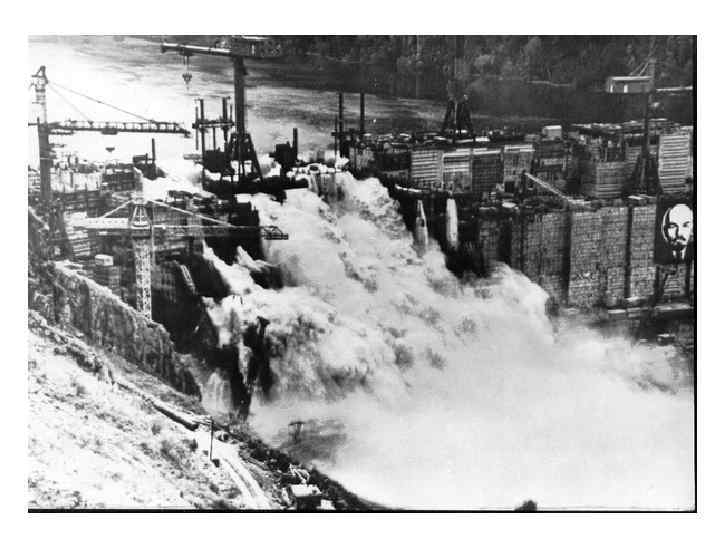

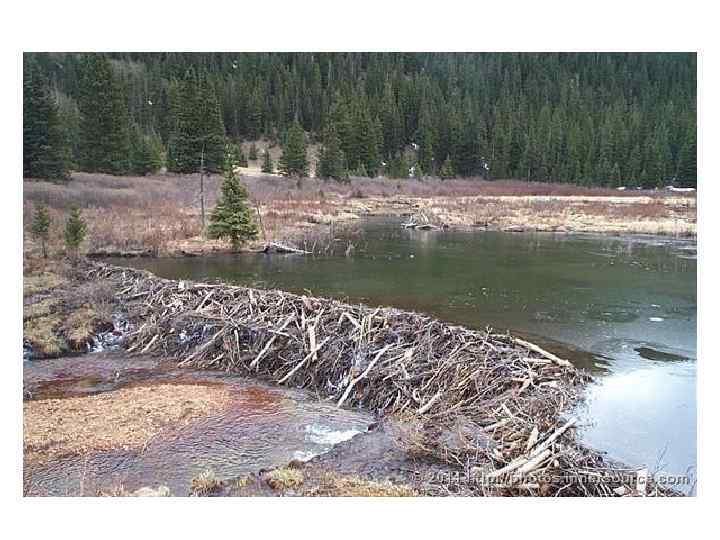

Водные заграждения могут быть трех видов: - активные затопления, - пассивные затопления, - заболачивание местности.

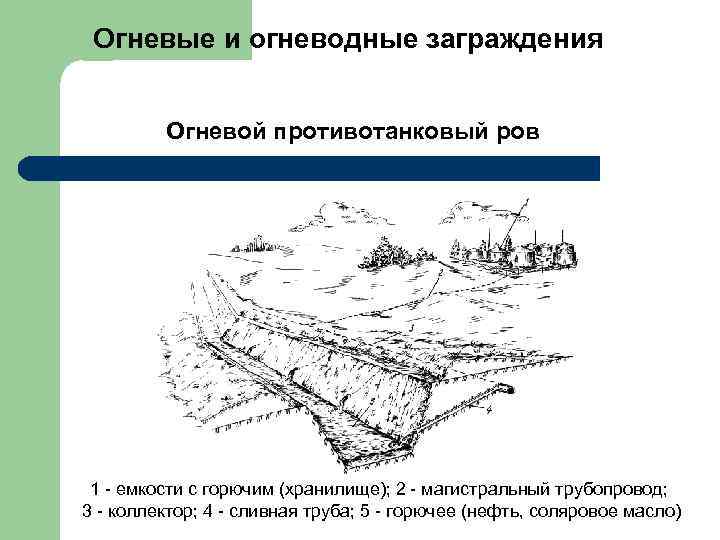

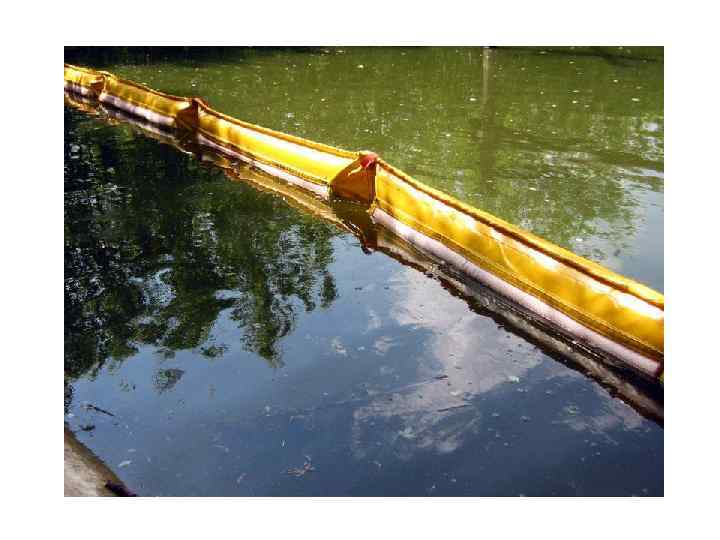

Огневые и огневодные заграждения Огневой противотанковый ров 1 - емкости с горючим (хранилище); 2 - магистральный трубопровод; 3 - коллектор; 4 - сливная труба; 5 - горючее (нефть, соляровое масло)

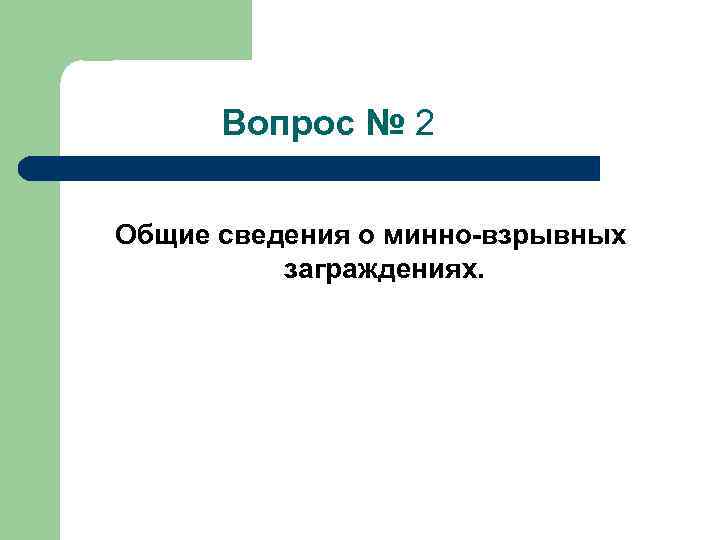

Вопрос № 2 Общие сведения о минно-взрывных заграждениях.

Инженерные заграждения устраивают в первой и во второй степенях готовности. Первая степень – заграждения приведены в полную боевую готовность: мины окончательно снаряжены и установлены, а управляемые мины и минные поля приведены в боевое состояние, ограждения минных полей отсутствуют; невзрывные заграждения полностью подготовлены, проходы и переходы через них закрыты, разрушены или заминированы. Вторая степень – заграждения подготовлены к быстрому переводу их в первую степень: мины окончательно снаряжены и установлены, но минные поля ограждены; управляемые мины и минные поля находятся в безопасном состоянии; невзрывные заграждения подготовлены полностью, но проходы и переходы через них не закрыты, не разрушены и не заминированы или заминированы управляемыми минами, содержащимися в безопасном состоянии.

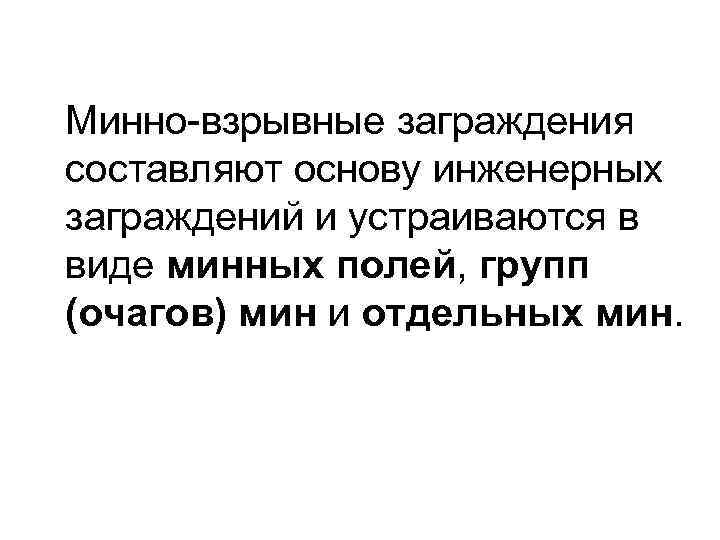

Минно-взрывные заграждения составляют основу инженерных заграждений и устраиваются в виде минных полей, групп (очагов) мин и отдельных мин.

Минные поля бывают противотанковые, противопехотные и смешанные. Их устанавливают перед позициями войск, на флангах и в промежутках, на выявившихся направлениях наступления противника, а также для прикрытия районов расположения войск и объектов.

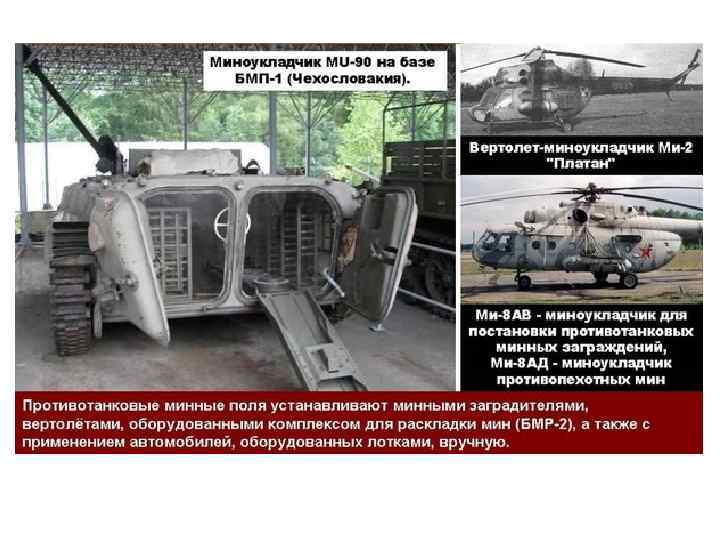

Установка противотанкового минного поля

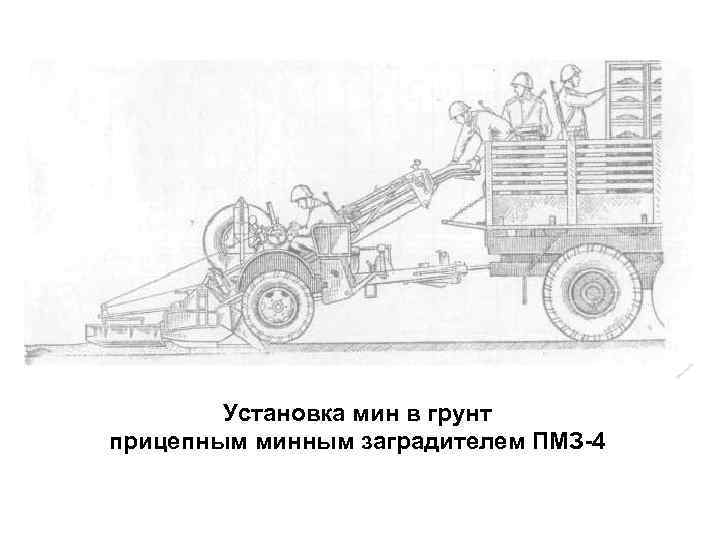

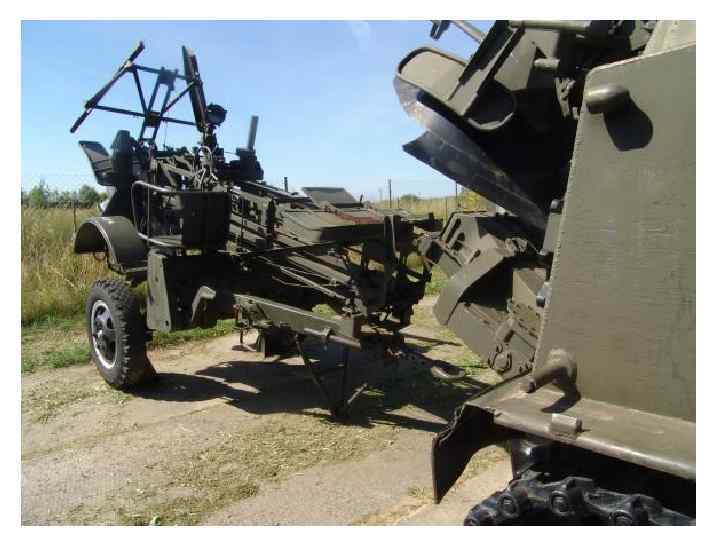

Установка мин в грунт прицепным минным заградителем ПМЗ-4

Универсальный минный заградитель УМЗ

Переносной комплект минирования ПКМ в боевом положении

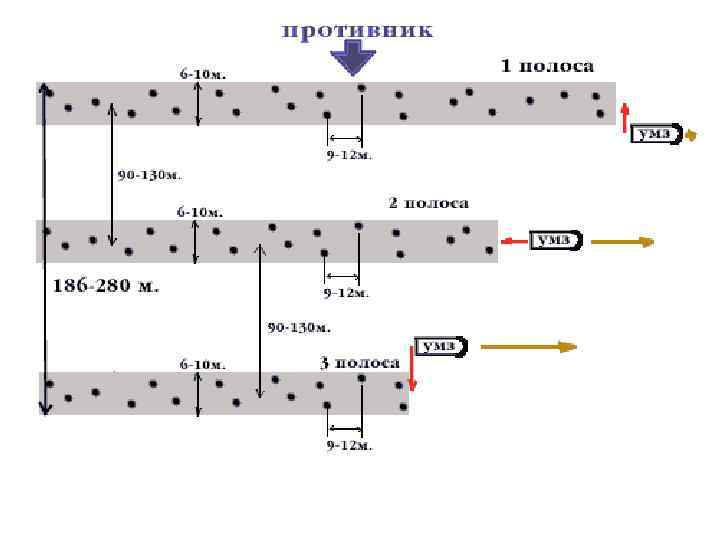

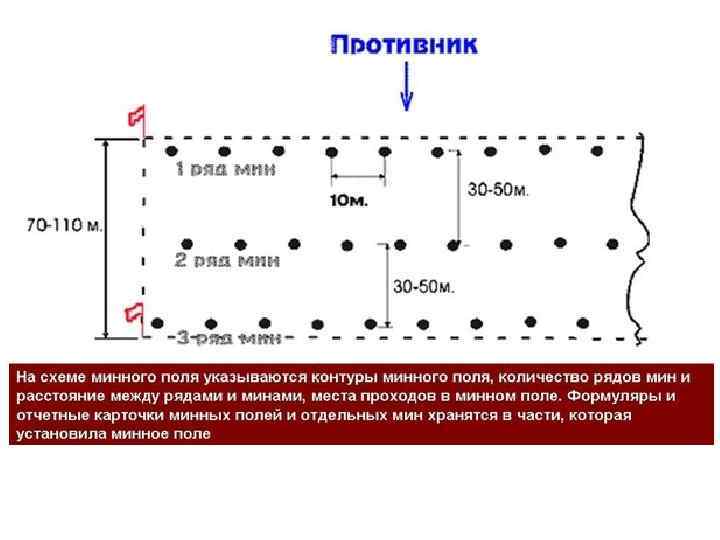

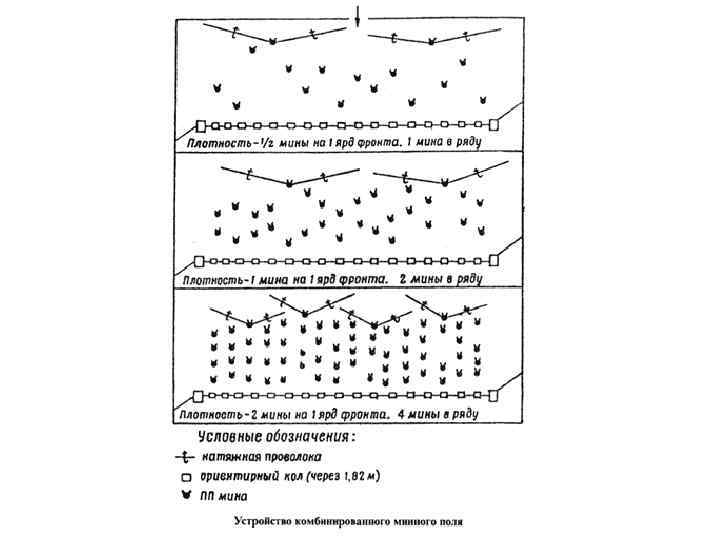

Схема противопехотного минного поля

Схема установки мины ПОМЗ-2 М с одной ветвью проволочной растяжки

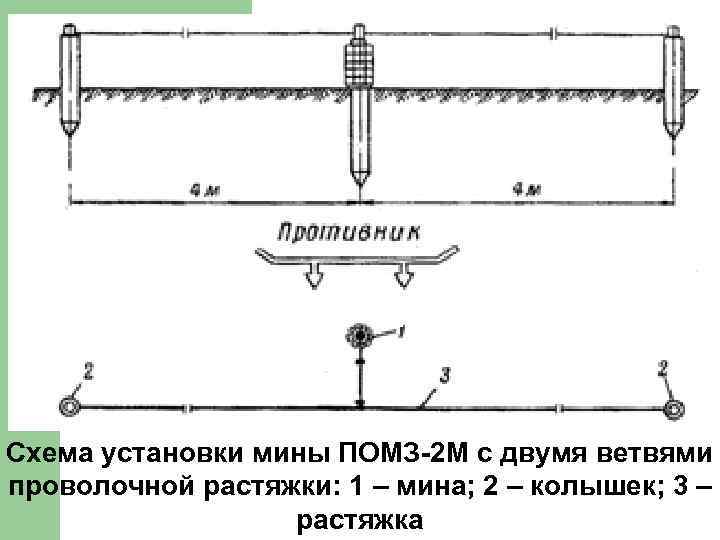

Схема установки мины ПОМЗ-2 М с двумя ветвями проволочной растяжки: 1 – мина; 2 – колышек; 3 – растяжка

Способ установки мины ОЗМ-72

Минное поле из комплекта ВКПМ-1

Минное поле из комплекта ВКПМ-2

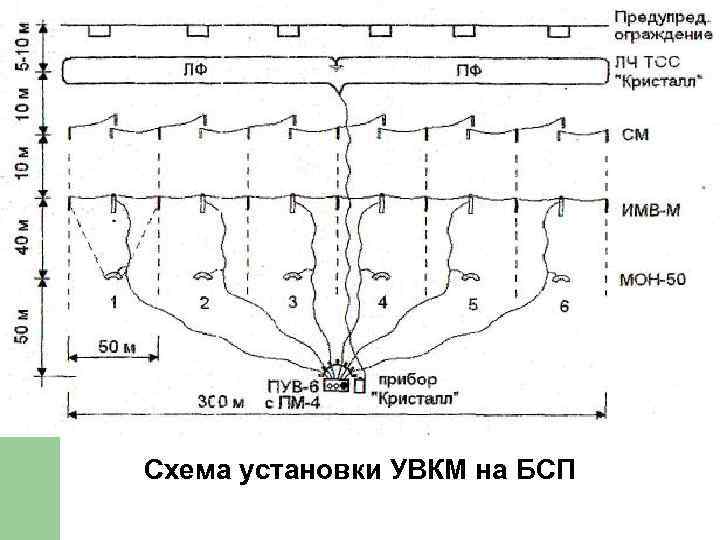

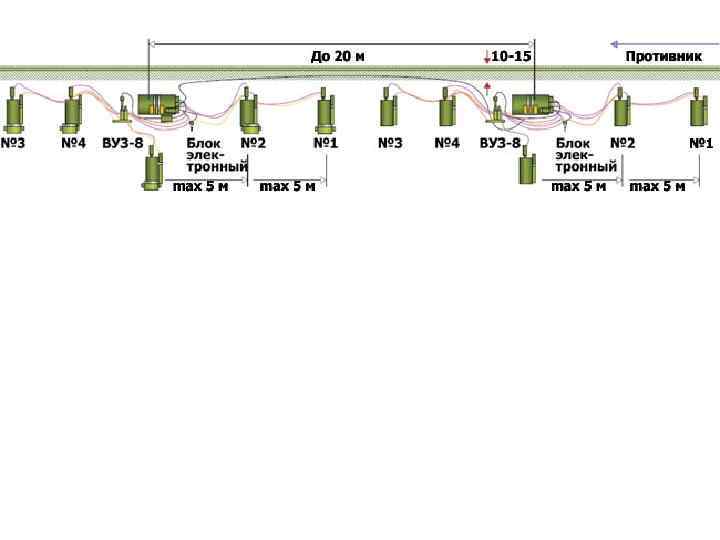

Схема установки УВКМ на БСП

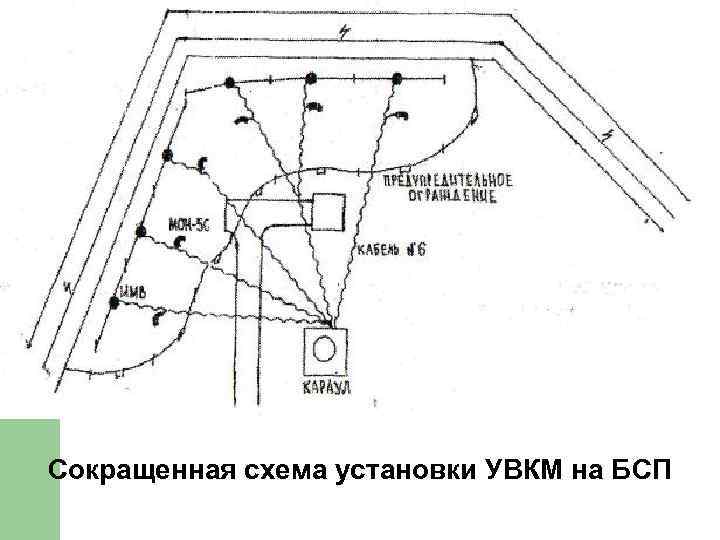

Сокращенная схема установки УВКМ на БСП

Демаскирующие признаки минных полей. Характерными демаскирующими признаками являются: • не убранный после установки мин грунт; • забытая (разбросанная) укупорка от мин и взрывателей, бумажные этикетки; • указки и ограждения; • наличие на местности бугорков, выступающих штырей, установочных и оттяжных кольев, шнуров, проволок; • отличие маскирующего слоя над минами от фона окружающей местности; • борозды (шурфы) и след гусениц (колес) при установке минных полей минными заградителями. Минные поля, установленные системами дистанционного минирования, имеют следующие демаскирующие признаки: • разбросанные на местности мины контейнеры (кассеты); • стабилизирующие устройства; • парашюты; • проволочные растяжки и т. п.
