Дисциплина: «Направляющие системы связи» -3 кр Дисциплина: «Направляющие системы связи» -3 кр

Структура: • • • Лекция Практические занятия Лабораторные СРСП СРС Курсовой проект Структура: • • • Лекция Практические занятия Лабораторные СРСП СРС Курсовой проект

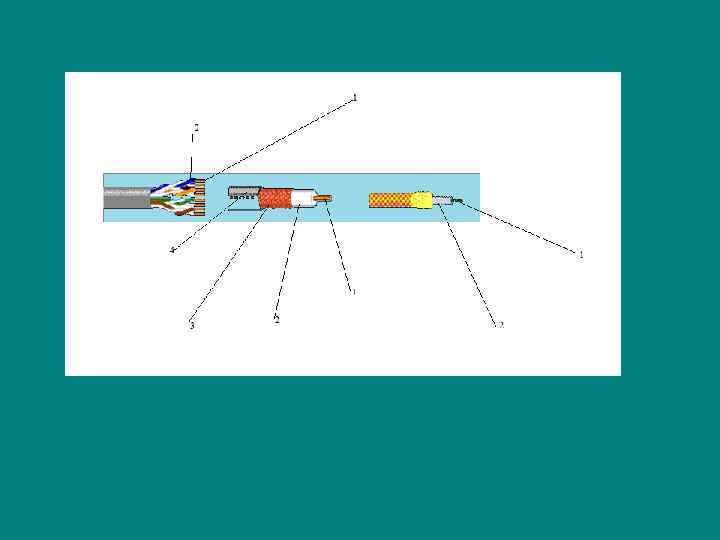

Что изучает? • Роль и место направляющих систем электросвязи в системах и сетях связи Что изучает? • Роль и место направляющих систем электросвязи в системах и сетях связи (телекоммуникации) • Виды Направляющих систем электросвязи • Особенности, характеристики, элементы и др. • Монтаж, строительство и вопросы проектирования и эксплуатации и др.

Вспомним структурную схему электросвязи………… Вспомним структурную схему электросвязи…………

Направляющая система? • Направляющая система - это непрерывная по длине конструкция, направляющая распространение электромагнитной Направляющая система? • Направляющая система - это непрерывная по длине конструкция, направляющая распространение электромагнитной энергии в заданном направлении, т. е. , обладающая канализирующими свойствами. Такими свойствами обладает граница раздела сред с разными электрическими параметрами. Например:

Или Или

Направляющая системаразновидность линии связи Направляющая системаразновидность линии связи

по конструктивным признакам НСЭС: по конструктивным признакам НСЭС:

открытые: • ВЛС-Воздушные линии связи открытые: • ВЛС-Воздушные линии связи

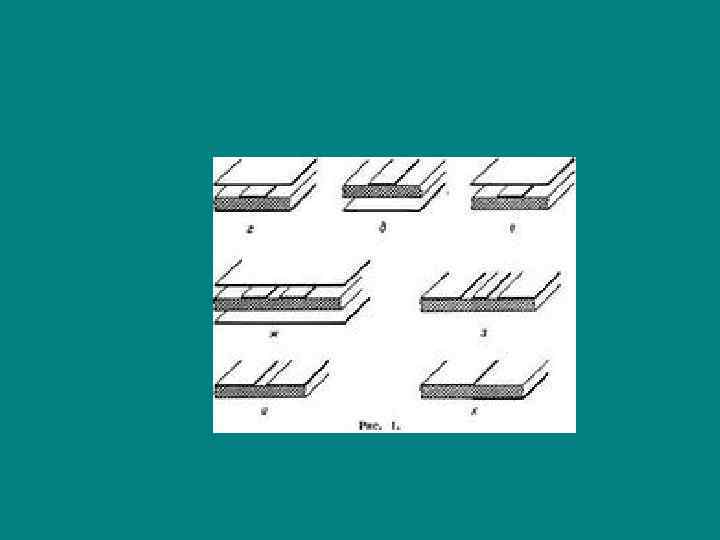

ПЛ-Полосковые линии • линии передачи, содержащие проводники в виде одной или неск. полосок, расположенных ПЛ-Полосковые линии • линии передачи, содержащие проводники в виде одной или неск. полосок, расположенных в воздухе (воздушные П. л. , рис. 1, а, б) либо нанесённых на диэлектрик (рис. 1, в- д), наз. подложкой. Иногда в качестве подложки применяют феррит или полупроводник. Воздушные П. л. чаще используют в диапазоне частот 1 -100 МГц, а П. л. , нанесённые на диэлектрик, - до 100 ГГц. Наиб, распространены П. л. , у к-рых одна поверхность подложки полностью металлизирована (микрополосковые линии, рис. 1, в, г). Они обеспечивают простое соединение активных элементов интегральных схем (ИС) с подложкой через металлизиров. отверстия в ней; применяются вплоть до миллиметрового диапазона волн. В миллиметровом диапазоне чаще используются подвешенные (рис. 1, д, ж )и обращённая (рис. 1, е )линии.

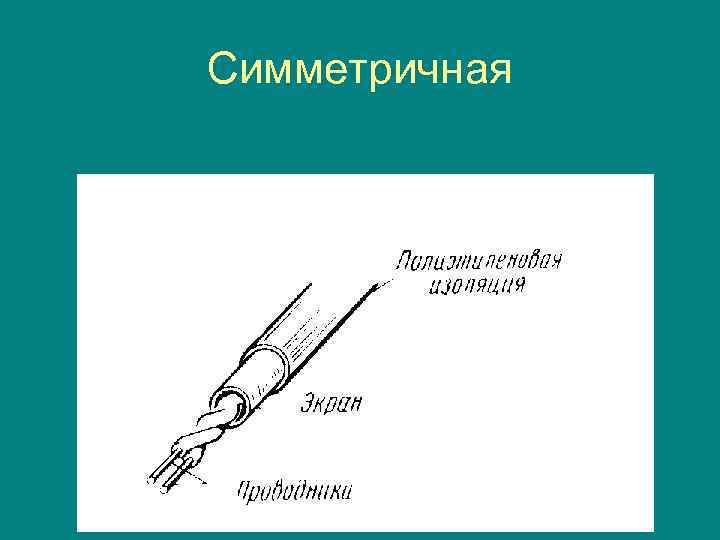

Симметричная Симметричная
