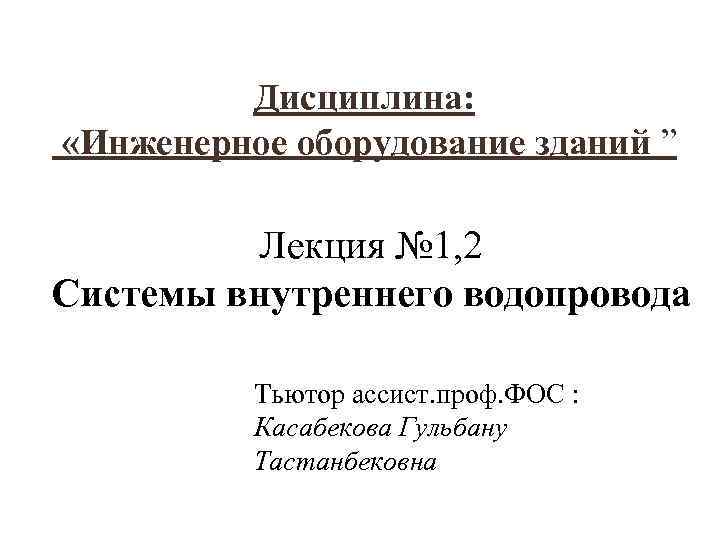

Дисциплина: «Инженерное оборудование зданий ” Лекция № 1, 2 Системы внутреннего водопровода Тьютор ассист. проф. ФОС : Касабекова Гульбану Тастанбековна

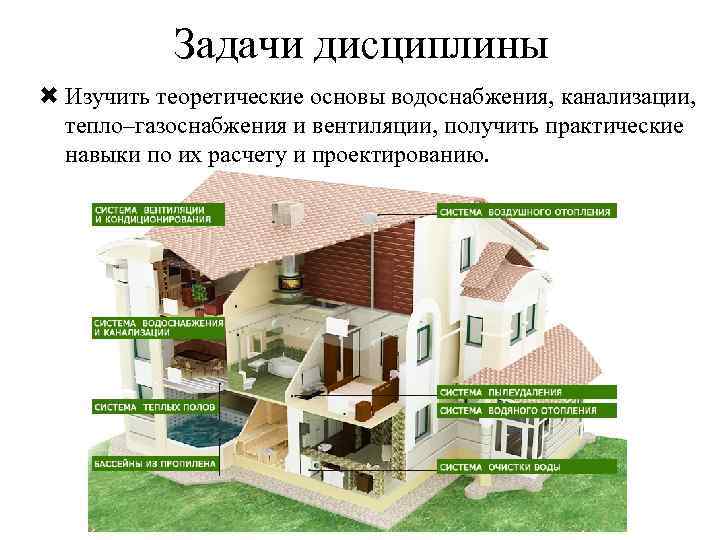

Задачи дисциплины Изучить теоретические основы водоснабжения, канализации, тепло–газоснабжения и вентиляции, получить практические навыки по их расчету и проектированию.

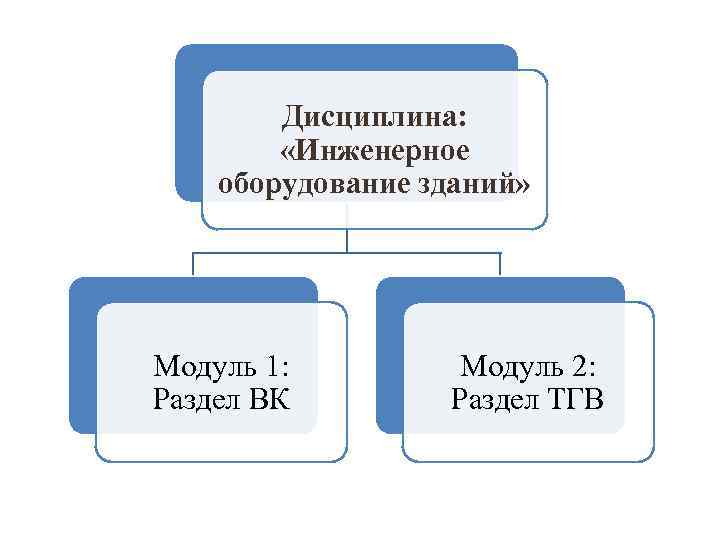

Дисциплина: «Инженерное оборудование зданий» Модуль 1: Раздел ВК Модуль 2: Раздел ТГВ

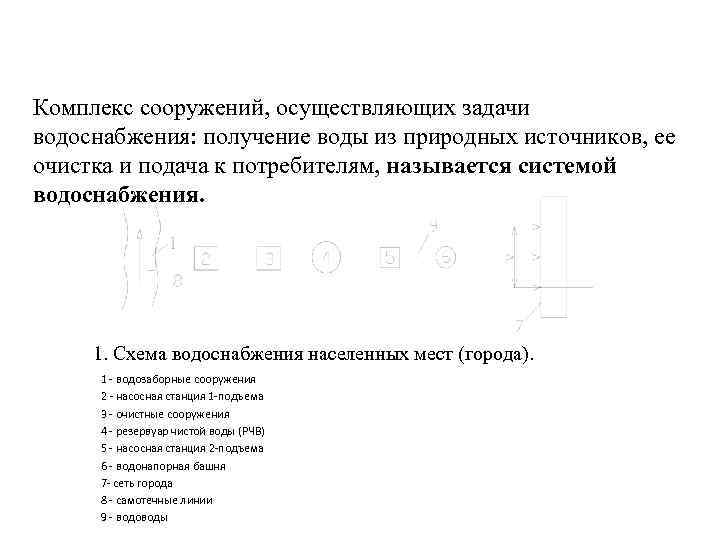

Комплекс сооружений, осуществляющих задачи водоснабжения: получение воды из природных источников, ее очистка и подача к потребителям, называется системой водоснабжения. 1. Схема водоснабжения населенных мест (города). 1 - водозаборные сооружения 2 - насосная станция 1 -подъема 3 - очистные сооружения 4 - резервуар чистой воды (РЧВ) 5 - насосная станция 2 -подъема 6 - водонапорная башня 7 - сеть города 8 - самотечные линии 9 - водоводы

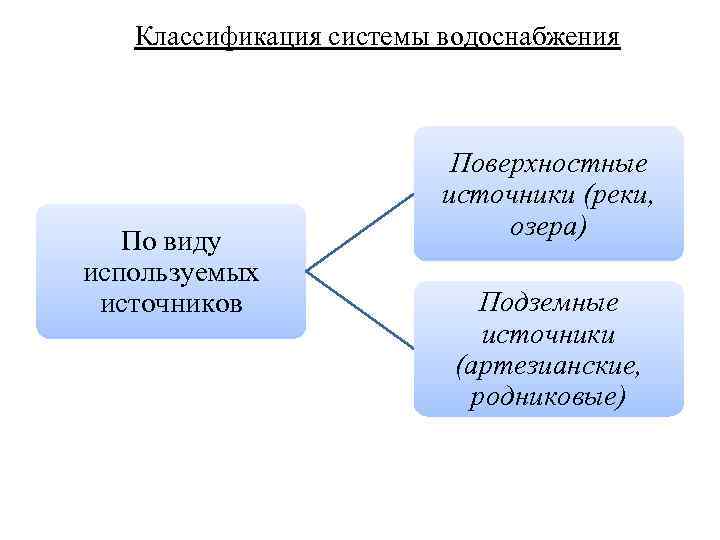

Классификация системы водоснабжения По виду используемых источников Поверхностные источники (реки, озера) Подземные источники (артезианские, родниковые)

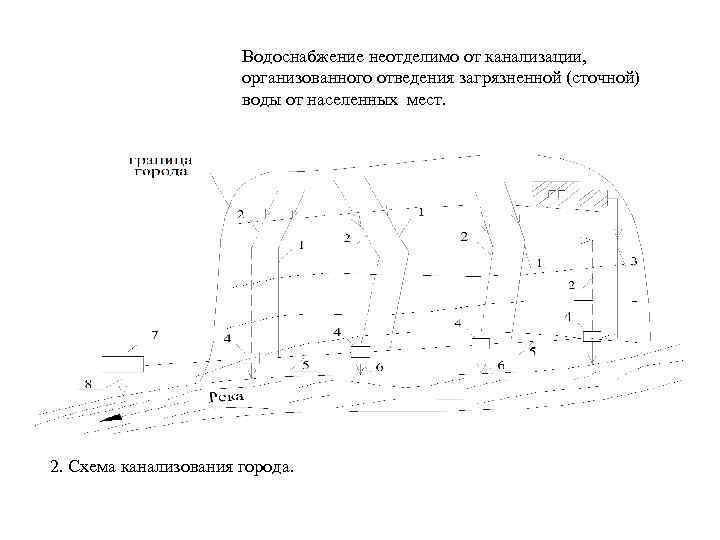

Водоснабжение неотделимо от канализации, организованного отведения загрязненной (сточной) воды от населенных мест. 2. Схема канализования города.
Классификация системы внутреннего водопровода Хозяйственнопитьевой по назначению Производственный Система внутреннего водопровода классифицируются Противопожарный по сфере обслуживания Объединенные Раздельные системы по способу использования воды прямоточная система (однократное использование воды оборотная система (многократное использование воды после доочистки или охлаждения) повторным использованием по способу подачи воды (т. е. с последовательным) самотечные напорные (подача воды с помощью насосов)

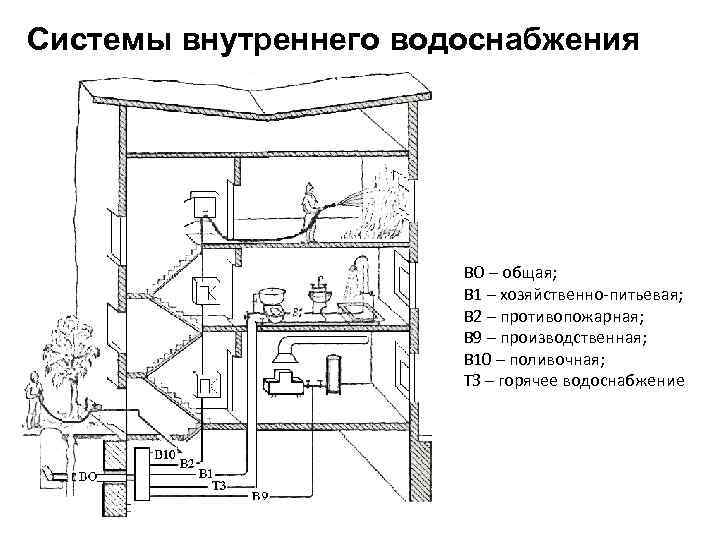

Системы внутреннего водоснабжения ВО – общая; В 1 – хозяйственно-питьевая; В 2 – противопожарная; В 9 – производственная; В 10 – поливочная; ТЗ – горячее водоснабжение
Система водоснабжения здания Совокупность устройств, обеспечивающих получение воды из наружного водопровода и подачу ее под напором к водоразборным устройствам, расположенным внутри здания или объекта.
Элементы систем внутреннего водоснабжения В систему внутреннего хозяйственнопитьевого водопровода должны входить: • ввод • водомерный узел • сеть магистральных трубопроводов • стояки • подводки к водоразборным устройствам • водоразборная, запорная и регулирующая арматура.
Элементы систем внутреннего водоснабжения

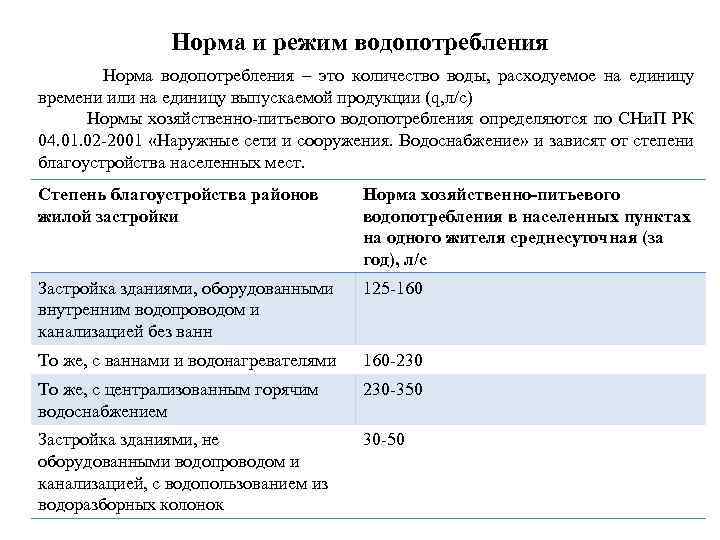

Норма и режим водопотребления Норма водопотребления – это количество воды, расходуемое на единицу времени или на единицу выпускаемой продукции (q, л/с) Нормы хозяйственно-питьевого водопотребления определяются по СНи. П РК 04. 01. 02 -2001 «Наружные сети и сооружения. Водоснабжение» и зависят от степени благоустройства населенных мест. Степень благоустройства районов жилой застройки Норма хозяйственно-питьевого водопотребления в населенных пунктах на одного жителя среднесуточная (за год), л/с Застройка зданиями, оборудованными внутренним водопроводом и канализацией без ванн 125 -160 То же, с ваннами и водонагревателями 160 -230 То же, с централизованным горячим водоснабжением 230 -350 Застройка зданиями, не оборудованными водопроводом и канализацией, с водопользованием из водоразборных колонок 30 -50
•

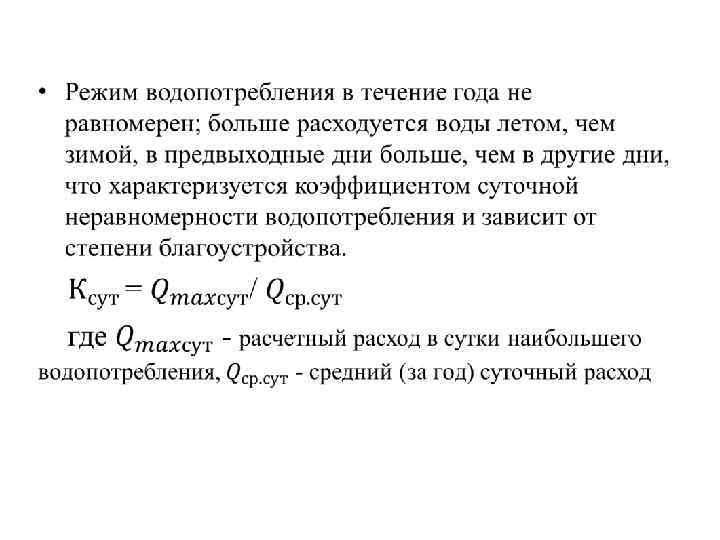

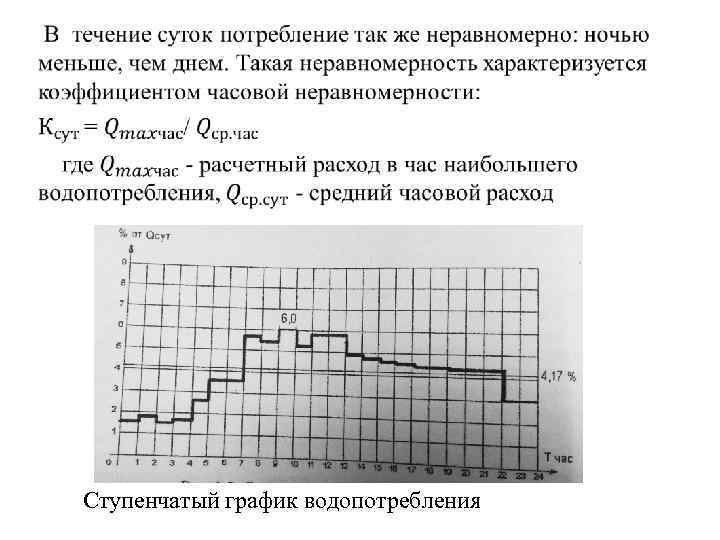

• Ступенчатый график водопотребления

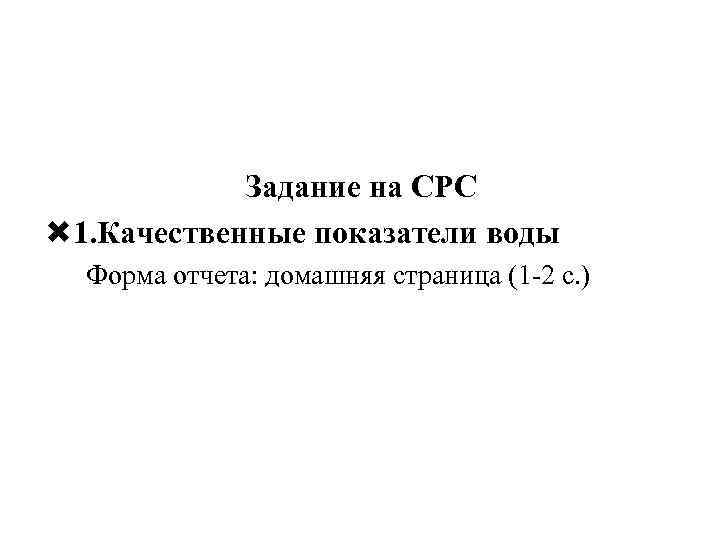

Задание на СРС 1. Качественные показатели воды Форма отчета: домашняя страница (1 -2 с. )

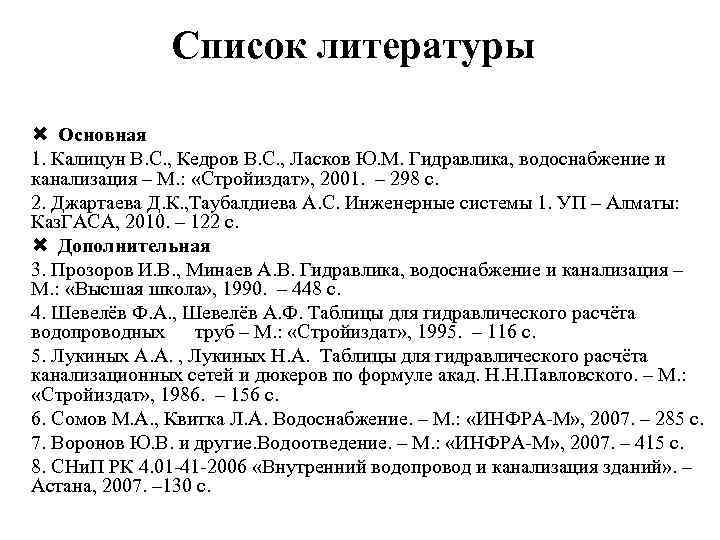

Список литературы Основная 1. Калицун В. С. , Кедров В. С. , Ласков Ю. М. Гидравлика, водоснабжение и канализация – М. : «Стройиздат» , 2001. – 298 с. 2. Джартаева Д. К. , Таубалдиева А. С. Инженерные системы 1. УП – Алматы: Каз. ГАСА, 2010. – 122 с. Дополнительная 3. Прозоров И. В. , Минаев А. В. Гидравлика, водоснабжение и канализация – М. : «Высшая школа» , 1990. – 448 с. 4. Шевелёв Ф. А. , Шевелёв А. Ф. Таблицы для гидравлического расчёта водопроводных труб – М. : «Стройиздат» , 1995. – 116 с. 5. Лукиных А. А. , Лукиных Н. А. Таблицы для гидравлического расчёта канализационных сетей и дюкеров по формуле акад. Н. Н. Павловского. – М. : «Стройиздат» , 1986. – 156 с. 6. Сомов М. А. , Квитка Л. А. Водоснабжение. – М. : «ИНФРА-М» , 2007. – 285 с. 7. Воронов Ю. В. и другие. Водоотведение. – М. : «ИНФРА-М» , 2007. – 415 с. 8. СНи. П РК 4. 01 -41 -2006 «Внутренний водопровод и канализация зданий» . – Астана, 2007. – 130 с.
