Общие правила оформления чертежей Форматы ГОСТ 2. 301 -68 Линии ГОСТ 2. 303 -68 Шрифты ГОСТ 2. 304 -81 Основные надписи ГСТ 2. 104 -68

Форматы ГОСТ 2. 301 -68 • Стандарт устанавливает форматы листов чертежей и других листов конструкторской документации всех отраслей промышленности и строительства Формат А 3 (297 х420) – вертикального и Формат А 4 (297 х210) Ф 2 (594 х841) – Горизонтального Располагается А 1 (841 х1189) – горизонтального и расположения всегда только Горизонтального и Вертикального вертикального расположения

Линии ГОСТ 2. 303 -68 S S/2 S/2 2 S S/2 • Сплошная толстая основная (0, 8 мм) • Сплошная тонкая • Сплошная волнистая • Штриховая • Штрихпунктирная • Разомкнутая • Сплошная тонкая с изломом

Шрифты ГОСТ 2. 304 -81 Шрифты наклонные. Угол наклона 75°

Задание на дом • Изучить начертание букв по ГОСТ 2. 304 -81 • На формате А 4 выполнить чертежным шрифтом, от руки, титульный лист к курсовой работе

Основные надписи ГСТ 2. 104 -68 • Для конструкторских документов Для строительных чертежей

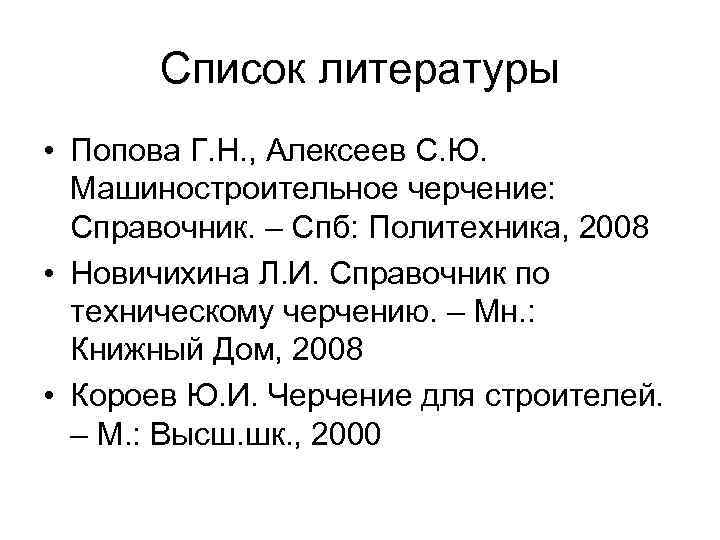

Список литературы • Попова Г. Н. , Алексеев С. Ю. Машиностроительное черчение: Справочник. – Спб: Политехника, 2008 • Новичихина Л. И. Справочник по техническому черчению. – Мн. : Книжный Дом, 2008 • Короев Ю. И. Черчение для строителей. – М. : Высш. шк. , 2000
