Дисциплина «Инженерная Геодезия» Расчётно-графическая работа № 2. «Нивелирование» 2. 13. Нивелирование по квадратам
Представляет собой наиболее простой вид топосъемки. Используется на открытой местности со слабо выраженным рельефом. На местности с помощью теодолита и мерной ленты разбивают сеть квадратов, стороны которых в зависимости от М съемки и рельефа местности принимают равными 10, 20, 40 и более метров. За начальное направление выбирают наиболее длинную линию, в створе которой забивают колышки соответствующие точкам. В угловых точках строят прямые углы и откладывают перпендикулярно отрезки, которые фиксируются точками и т. д. Для контроля измеряют противоположную сторону и, если ее длина не отличается от проектной более чем на 1: 2000 (<5 см на 100 м), то выполняют разбивку остальных точек вешением в соответствующих створах. Колышки забивают вровень с поверхностью земли рядом забивают колышки-"сторожки", на которых подписывают их обозначения. Затем ведут съемку плана и производят геометрическое нивелирование точек, расположенных по вершинам углов квадратов. Получаемый нивелированием по квадратам топографический план наиболее удобны для определения объемов земляных масс при проектировании искусственного рельефа местности.
АБРИС-ЖУРНАЛ нивелирования поверхности по квадратам Одновременно с разбивкой квадратов производится фиксации ситуации изучаемой территории и составляется абрис. Помимо вершин ячеек, на местности фиксируют характерные объекты рельефа
Плановое положение элементов ситуаций определяют линейными промерами от вершин и сторон квадратов способами прямоугольных координат, линейных засечек и створов. Высоты вершин квадратов получают из геометрического нивелирования Нi = ГП- bi, где ГП - горизонт прибора ГП = Нрп + bрп; bi - отсчет по рейке горизонтальным лучом визирования. В журнале-схеме (рис. 42) записывают отсчеты по черной и красной сторонам рейки, поставленной на землю, поочередно у каждой вершины квадратов. Контроль правильности отсчетов выполняют по разности нулей (РО), которая не должна отличаться от стандартного значения РО равного 4683 или 4783 мм не более 3 мм. Высоты целесообразно выражать в метрах с округлением до 0. 01 м. Привязка сетки квадратов к пунктам геодезической сети с целью построения топоплана в принятой системе координат выполняется прокладкой теодолитнонивелирного хода. В учебном задании таким ходом является обратный ход от пункта 513 до пункта 512 через точки 3 и В 1. Высотная привязка точки В 1 выполнена замкнутым нивелирным ходом от пункта 512 до точки В 1 и обратно без дополнительного контроля высот, что обычно не рекомендуется нормативными документами. Длина линии АВ в этом случае должна быть кратна длине сторон квадратов.

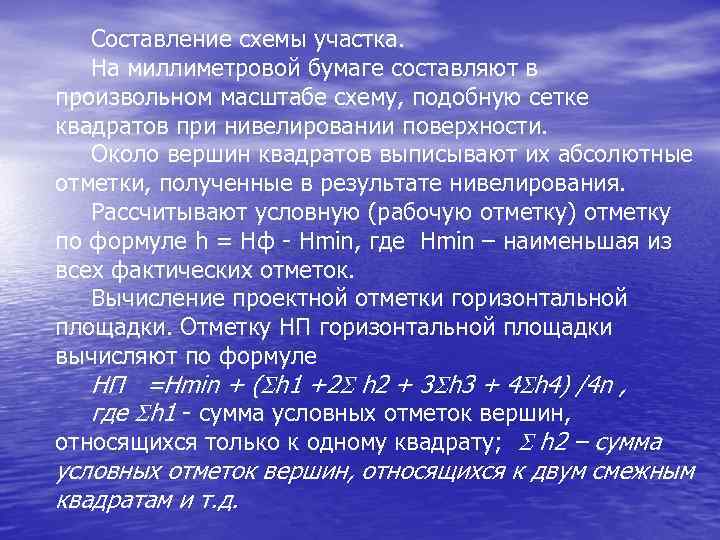

Составление схемы участка. На миллиметровой бумаге составляют в произвольном масштабе схему, подобную сетке квадратов при нивелировании поверхности. Около вершин квадратов выписывают их абсолютные отметки, полученные в результате нивелирования. Рассчитывают условную (рабочую отметку) отметку по формуле h = Hф - Hmin, где Hmin – наименьшая из всех фактических отметок. Вычисление проектной отметки горизонтальной площадки. Отметку НП горизонтальной площадки вычисляют по формуле НП =Hmin + ( h 1 +2 h 2 + 3 h 3 + 4 h 4) /4 n , где h 1 - сумма условных отметок вершин, относящихся только к одному квадрату; h 2 – сумма условных отметок вершин, относящихся к двум смежным квадратам и т. д.
Вертикальная планировка площадей. • Важное место в строительном процессе занимает организация рельефа, т. е вертикальная планировка. • Вертикальной планировкой называют преобразование существующего (естественного) рельефа в проектный (искусственный), отвечающий требованиям строительства и благоустройства территории. • Вертикальная планировка заключается в замене реальной поверхности оформляющими наклонными и горизонтальными плоскостями, иногда криволинейными поверхностями различного порядка. Выбор проектной поверхности проектировании определяется особенностями строительства и благоустройства с учетом экономических показателей и требований нормативных документов. • В задачу вертикальной планировки входит обеспечение отвода поверхностных вод со строительной площадки и выполнение минимального объема работ.

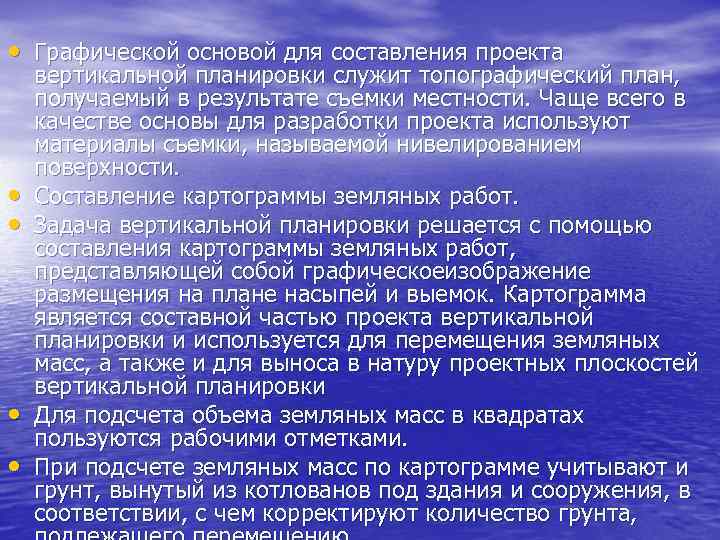

• Графической основой для составления проекта • • вертикальной планировки служит топографический план, получаемый в результате съемки местности. Чаще всего в качестве основы для разработки проекта используют материалы съемки, называемой нивелированием поверхности. Составление картограммы земляных работ. Задача вертикальной планировки решается с помощью составления картограммы земляных работ, представляющей собой графическоеизображение размещения на плане насыпей и выемок. Картограмма является составной частью проекта вертикальной планировки и используется для перемещения земляных масс, а также и для выноса в натуру проектных плоскостей вертикальной планировки Для подсчета объема земляных масс в квадратах пользуются рабочими отметками. При подсчете земляных масс по картограмме учитывают и грунт, вынутый из котлованов под здания и сооружения, в соответствии, с чем корректируют количество грунта,
• Вертикальную планировку подразделяют на: и • • • внутриквартальной застройке, строительстве спортивных сооружений и т. п и выполняемую при строительстве линейных сооружений, отличающихся малой площадью и большой протяженностью (дороги, каналы и др. ). Планировочные работы, производимые на местности землеройными машинами и механизмами, по существу заключаются в образовании выемок и насыпей. Наибольший экономический эффект при планировке получают тогда, когда работы производят с учетом баланса земляных работ (нулевого баланса), т. е. когда объемы грунта насыпей и выемок равны между собой. В этом случае избыточный грунт не вывозят и не привозят недостающий, а перемещают его на планируемом участке. В процессе проектирования планировки определяют объем грунта (объем земляных работ), который должен быть вынут и насыпан. Графической основой для составления проекта вертикальной планировки служит топографический план, получаемый в результате съемки местности. Чаще всего в качестве основы для разработки проекта используют
