Дисциплина «ГЕОЛОГИЯ И ГИДРОГЕОЛОГИЯ» Раздел «ГИДРОГЕОЛОГИЯ» Практическая работа 6. Построение карты гидроизогипс

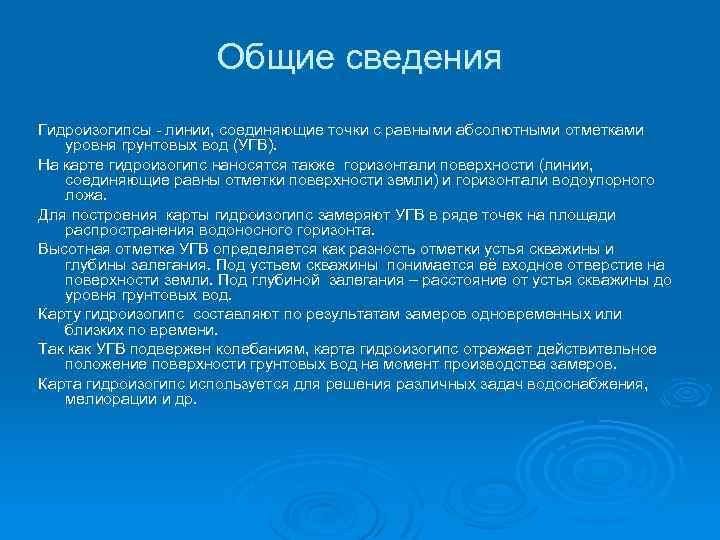

Общие сведения Гидроизогипсы - линии, соединяющие точки с равными абсолютными отметками уровня грунтовых вод (УГВ). На карте гидроизогипс наносятся также горизонтали поверхности (линии, соединяющие равны отметки поверхности земли) и горизонтали водоупорного ложа. Для построения карты гидроизогипс замеряют УГВ в ряде точек на площади распространения водоносного горизонта. Высотная отметка УГВ определяется как разность отметки устья скважины и глубины залегания. Под устьем скважины понимается её входное отверстие на поверхности земли. Под глубиной залегания – расстояние от устья скважины до уровня грунтовых вод. Карту гидроизогипс составляют по результатам замеров одновременных или близких по времени. Так как УГВ подвержен колебаниям, карта гидроизогипс отражает действительное положение поверхности грунтовых вод на момент производства замеров. Карта гидроизогипс используется для решения различных задач водоснабжения, мелиорации и др.
По карте гидроизогипс можно определить: Ø Ø Ø глубину залегания грунтовых вод в любой точке по разности между отметкой горизонтали поверхности земли и отметкой гидроизогипс в данной точке направление течения грунтового потока, которое всегда перпендикулярно гидроизогипсам и направлено в сторону уменьшения их отметок. Определяется по нормали между двумя смежными гидроизогипсами, от более высокой отметки к более низкой. гидравлический уклон грунтового потока на данном участке, равный отношению разности между отметками крайних гидроизогипс к расстоянию (по нормали) между ними мощность водоносного пласта как разность между отметкой гидроизогипсы и отметкой горизонтали водоупорного ложа характер залегания грунтовых вод, соотношение их с рельефом местности, взаимосвязь с поверхностными водоёмами и реками Анализ карт гидроизогипс дает представление о скорости фильтрации подземных вод, пропорциональной напорному градиенту, величине водопроницаемости и изменении геометрических параметров потока. В случае постоянной водопроницаемости пласта сгущение гидроизогипс (гидроизопьез) свидетельствует о повышении скорости движения воды; увеличение расстояний между изолиниями при постоянных геометрических параметрах пласта свидетельствует о повышении водопроницаемости. В случае постоянного расхода потока, изменение (увеличение, уменьшение) геометрических параметров водоносного пласта приводит к изменению (уменьшению, увеличению) сопротивления фильтрации и соответственно к изменению густоты изолиний.

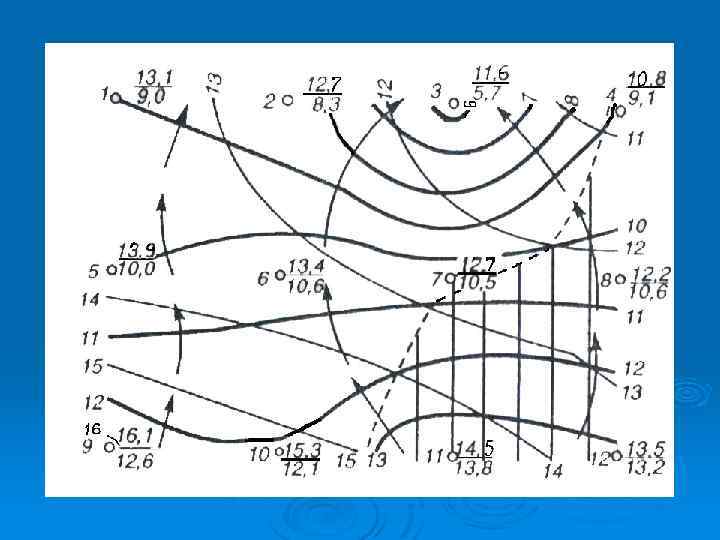

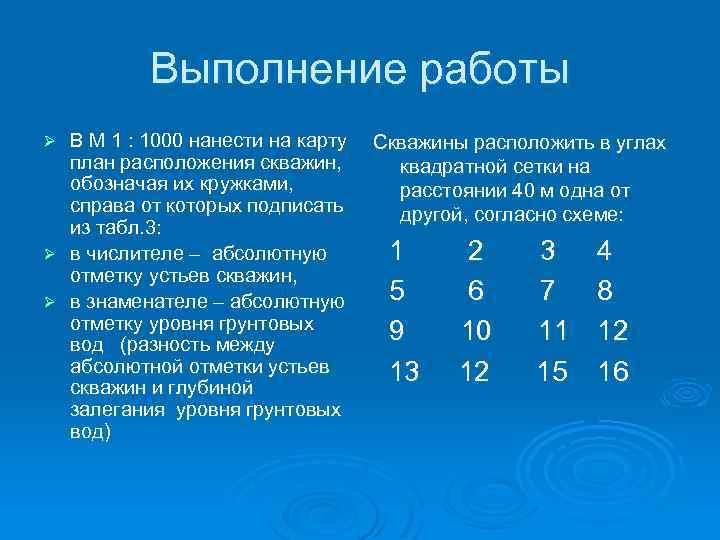

Выполнение работы В М 1 : 1000 нанести на карту план расположения скважин, обозначая их кружками, справа от которых подписать из табл. 3: Ø в числителе – абсолютную отметку устьев скважин, Ø в знаменателе – абсолютную отметку уровня грунтовых вод (разность между абсолютной отметки устьев скважин и глубиной залегания уровня грунтовых вод) Ø Скважины расположить в углах квадратной сетки на расстоянии 40 м одна от другой, согласно схеме: 1 5 9 13 2 6 10 12 3 7 11 15 4 8 12 16

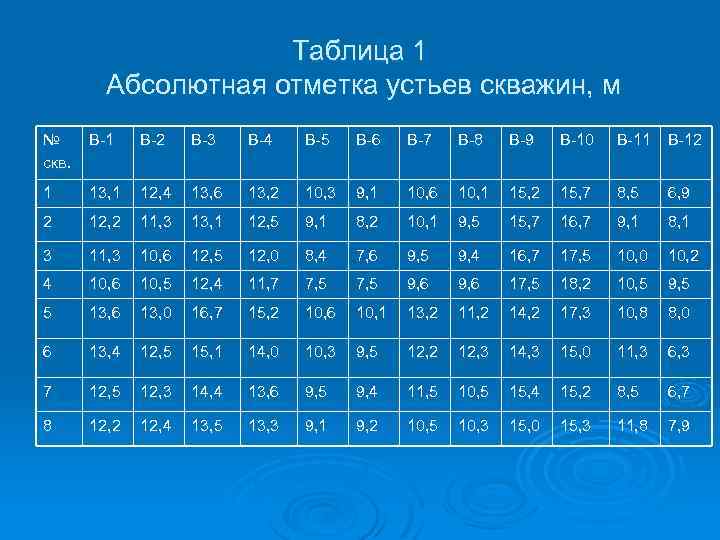

Таблица 1 Абсолютная отметка устьев скважин, м № скв. В-1 В-2 В-3 В-4 В-5 В-6 В-7 В-8 В-9 В-10 В-11 В-12 1 13, 1 12, 4 13, 6 13, 2 10, 3 9, 1 10, 6 10, 1 15, 2 15, 7 8, 5 6, 9 2 12, 2 11, 3 13, 1 12, 5 9, 1 8, 2 10, 1 9, 5 15, 7 16, 7 9, 1 8, 1 3 11, 3 10, 6 12, 5 12, 0 8, 4 7, 6 9, 5 9, 4 16, 7 17, 5 10, 0 10, 2 4 10, 6 10, 5 12, 4 11, 7 7, 5 9, 6 17, 5 18, 2 10, 5 9, 5 5 13, 6 13, 0 16, 7 15, 2 10, 6 10, 1 13, 2 11, 2 14, 2 17, 3 10, 8 8, 0 6 13, 4 12, 5 15, 1 14, 0 10, 3 9, 5 12, 2 12, 3 14, 3 15, 0 11, 3 6, 3 7 12, 5 12, 3 14, 4 13, 6 9, 5 9, 4 11, 5 10, 5 15, 4 15, 2 8, 5 6, 7 8 12, 2 12, 4 13, 5 13, 3 9, 1 9, 2 10, 5 10, 3 15, 0 15, 3 11, 8 7, 9

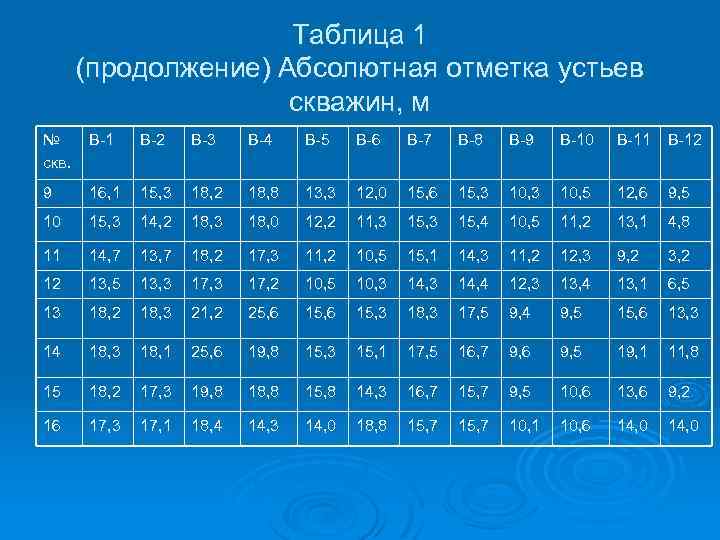

Таблица 1 (продолжение) Абсолютная отметка устьев скважин, м № скв. В-1 В-2 В-3 В-4 В-5 В-6 В-7 В-8 В-9 В-10 В-11 В-12 9 16, 1 15, 3 18, 2 18, 8 13, 3 12, 0 15, 6 15, 3 10, 5 12, 6 9, 5 10 15, 3 14, 2 18, 3 18, 0 12, 2 11, 3 15, 4 10, 5 11, 2 13, 1 4, 8 11 14, 7 13, 7 18, 2 17, 3 11, 2 10, 5 15, 1 14, 3 11, 2 12, 3 9, 2 3, 2 12 13, 5 13, 3 17, 2 10, 5 10, 3 14, 4 12, 3 13, 4 13, 1 6, 5 13 18, 2 18, 3 21, 2 25, 6 15, 3 18, 3 17, 5 9, 4 9, 5 15, 6 13, 3 14 18, 3 18, 1 25, 6 19, 8 15, 3 15, 1 17, 5 16, 7 9, 6 9, 5 19, 1 11, 8 15 18, 2 17, 3 19, 8 18, 8 15, 8 14, 3 16, 7 15, 7 9, 5 10, 6 13, 6 9, 2 16 17, 3 17, 1 18, 4 14, 3 14, 0 18, 8 15, 7 10, 1 10, 6 14, 0

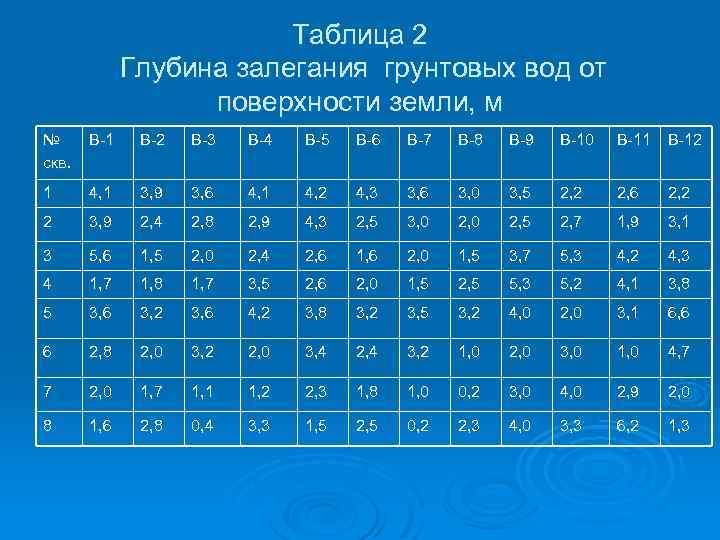

Таблица 2 Глубина залегания грунтовых вод от поверхности земли, м № скв. В-1 В-2 В-3 В-4 В-5 В-6 В-7 В-8 В-9 В-10 В-11 В-12 1 4, 1 3, 9 3, 6 4, 1 4, 2 4, 3 3, 6 3, 0 3, 5 2, 2 2, 6 2, 2 2 3, 9 2, 4 2, 8 2, 9 4, 3 2, 5 3, 0 2, 5 2, 7 1, 9 3, 1 3 5, 6 1, 5 2, 0 2, 4 2, 6 1, 6 2, 0 1, 5 3, 7 5, 3 4, 2 4, 3 4 1, 7 1, 8 1, 7 3, 5 2, 6 2, 0 1, 5 2, 5 5, 3 5, 2 4, 1 3, 8 5 3, 6 3, 2 3, 6 4, 2 3, 8 3, 2 3, 5 3, 2 4, 0 2, 0 3, 1 6, 6 6 2, 8 2, 0 3, 2 2, 0 3, 4 2, 4 3, 2 1, 0 2, 0 3, 0 1, 0 4, 7 7 2, 0 1, 7 1, 1 1, 2 2, 3 1, 8 1, 0 0, 2 3, 0 4, 0 2, 9 2, 0 8 1, 6 2, 8 0, 4 3, 3 1, 5 2, 5 0, 2 2, 3 4, 0 3, 3 6, 2 1, 3

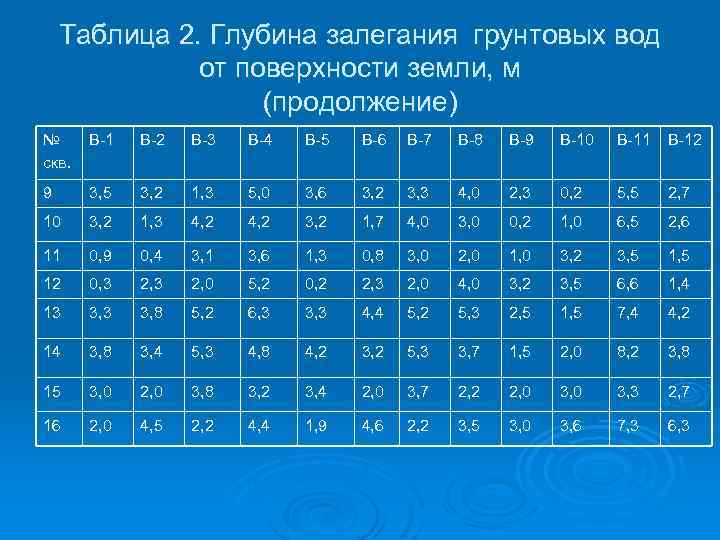

Таблица 2. Глубина залегания грунтовых вод от поверхности земли, м (продолжение) № скв. В-1 В-2 В-3 В-4 В-5 В-6 В-7 В-8 В-9 В-10 В-11 В-12 9 3, 5 3, 2 1, 3 5, 0 3, 6 3, 2 3, 3 4, 0 2, 3 0, 2 5, 5 2, 7 10 3, 2 1, 3 4, 2 3, 2 1, 7 4, 0 3, 0 0, 2 1, 0 6, 5 2, 6 11 0, 9 0, 4 3, 1 3, 6 1, 3 0, 8 3, 0 2, 0 1, 0 3, 2 3, 5 12 0, 3 2, 0 5, 2 0, 2 2, 3 2, 0 4, 0 3, 2 3, 5 6, 6 1, 4 13 3, 8 5, 2 6, 3 3, 3 4, 4 5, 2 5, 3 2, 5 1, 5 7, 4 4, 2 14 3, 8 3, 4 5, 3 4, 8 4, 2 3, 2 5, 3 3, 7 1, 5 2, 0 8, 2 3, 8 15 3, 0 2, 0 3, 8 3, 2 3, 4 2, 0 3, 7 2, 2 2, 0 3, 3 2, 7 16 2, 0 4, 5 2, 2 4, 4 1, 9 4, 6 2, 2 3, 5 3, 0 3, 6 7, 3 6, 3

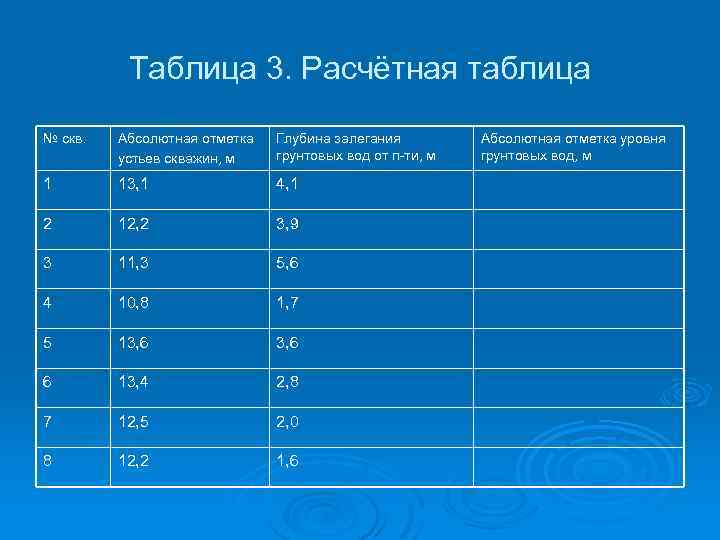

Таблица 3. Расчётная таблица № скв. Абсолютная отметка устьев скважин, м Глубина залегания грунтовых вод от п-ти, м 1 13, 1 4, 1 2 12, 2 3, 9 3 11, 3 5, 6 4 10, 8 1, 7 5 13, 6 6 13, 4 2, 8 7 12, 5 2, 0 8 12, 2 1, 6 Абсолютная отметка уровня грунтовых вод, м

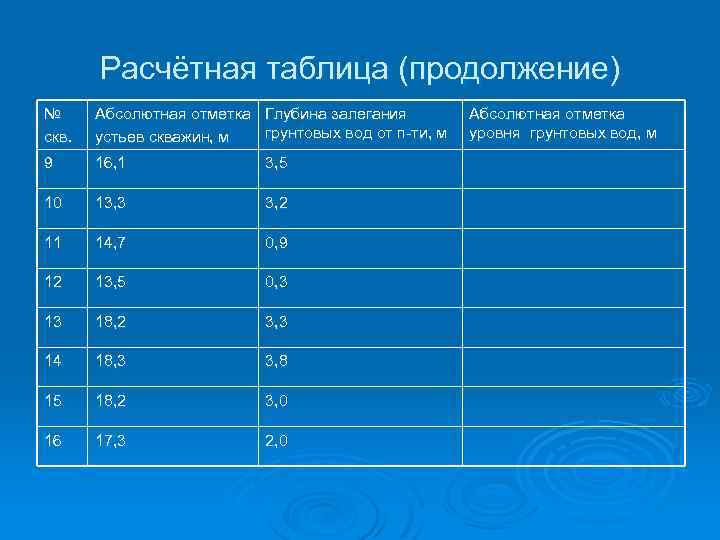

Расчётная таблица (продолжение) № скв. Абсолютная отметка Глубина залегания грунтовых вод от п-ти, м устьев скважин, м 9 16, 1 3, 5 10 13, 3 3, 2 11 14, 7 0, 9 12 13, 5 0, 3 13 18, 2 3, 3 14 18, 3 3, 8 15 18, 2 3, 0 16 17, 3 2, 0 Абсолютная отметка уровня грунтовых вод, м

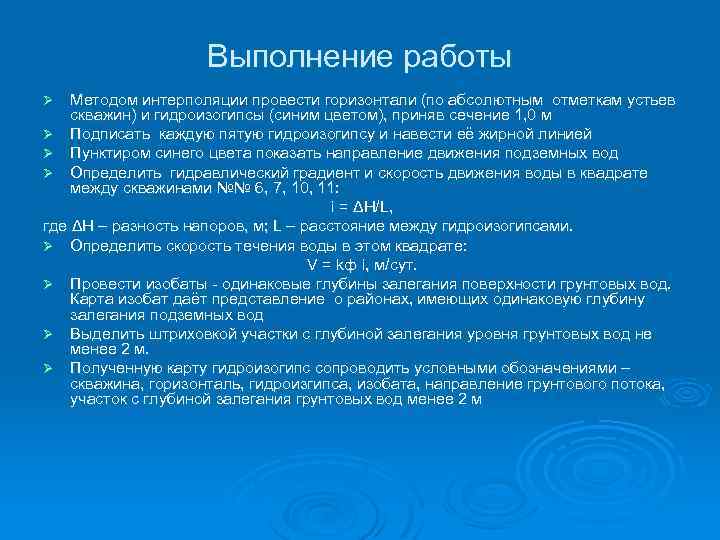

Выполнение работы Методом интерполяции провести горизонтали (по абсолютным отметкам устьев скважин) и гидроизогипсы (синим цветом), приняв сечение 1, 0 м Ø Подписать каждую пятую гидроизогипсу и навести её жирной линией Ø Пунктиром синего цвета показать направление движения подземных вод Ø Определить гидравлический градиент и скорость движения воды в квадрате между скважинами №№ 6, 7, 10, 11: i = ΔH/L, где ΔH – разность напоров, м; L – расстояние между гидроизогипсами. Ø Определить скорость течения воды в этом квадрате: V = kф i, м/сут. Ø Провести изобаты - одинаковые глубины залегания поверхности грунтовых вод. Карта изобат даёт представление о районах, имеющих одинаковую глубину залегания подземных вод Ø Выделить штриховкой участки с глубиной залегания уровня грунтовых вод не менее 2 м. Ø Полученную карту гидроизогипс сопроводить условными обозначениями – скважина, горизонталь, гидроизгипса, изобата, направление грунтового потока, участок с глубиной залегания грунтовых вод менее 2 м Ø
