Дисциплина Геофизические исследования скважин Интерпретация диаграмм КС

Дисциплина «Геофизические исследования скважин» . Интерпретация диаграмм КС (Лекция 4) Жылкыбаева Гульнара Ахметовна 1

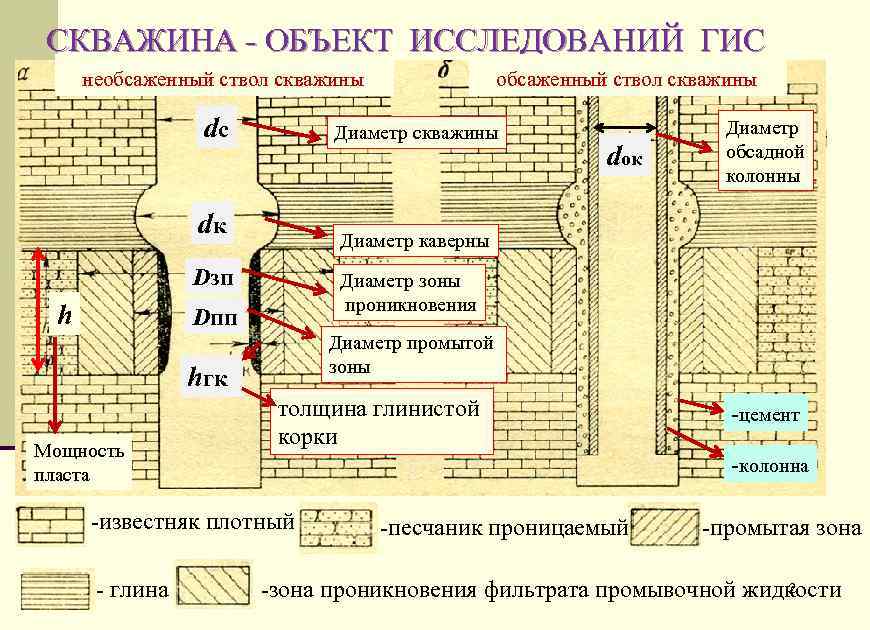

СКВАЖИНА - ОБЪЕКТ ИССЛЕДОВАНИЙ ГИС необсаженный ствол скважины dc Диаметр скважины dк Диаметр зоны проникновения Dпп Диаметр промытой зоны hгк Мощность пласта толщина глинистой корки -цемент -колонна -известняк плотный - глина dок Диаметр обсадной колонны Диаметр каверны Dзп h обсаженный ствол скважины -песчаник проницаемый -промытая зона 2 -зона проникновения фильтрата промывочной жидкости

Интерпретация диаграмм КС n Интерпретация диаграмм КС заключается в определении положения контактов пластов различного электрического сопротивления и в определении их истинного сопротивления. n Правила интерпретации зависят от типа зонда КС и соотношения между мощностью пласта и длиной зонда n Интерпретация данных КС начинается с визуального выделения на диаграммах КС аномалий ρk , по которым определяют глубину залегания слоев с разными удельными электрическими сопротивлениями. n Форма и характерные особенности кривых КС определяются не только сопротивлением и мощностью слоев, но и диаметром скважины, минерализацией бурового раствора, радиусом его проникновения в породу, а также типом и размерами зонда, с помощью которого получена диаграмма.

Типы зондов КС • Градиент-зонд - сближены парные электроды • Последовательны зонд - парные электроды располагаются ниже непарного • Обращенный зонд - парные электроды располагаются выше непарного • Однополюсные (зонды прямого питания) - с одним питающим электродом • Двуполюсные (зонды взаимного питания) - с двумя питающими электродами • Потенциал-зонд - сближены непарные электроды •

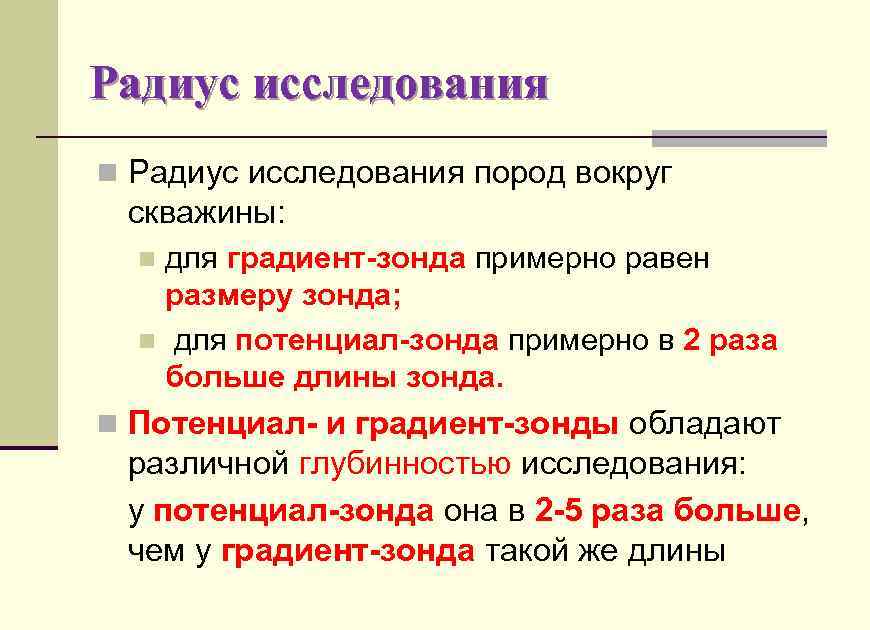

Радиус исследования n Радиус исследования пород вокруг скважины: для градиент-зонда примерно равен размеру зонда; n для потенциал-зонда примерно в 2 раза больше длины зонда. n n Потенциал- и градиент-зонды обладают различной глубинностью исследования: у потенциал-зонда она в 2 -5 раза больше, чем у градиент-зонда такой же длины

Теоретические основы интерпретации кривых КС n n n n В теории метода КС рассчитаны формулы и построены графики кажущихся сопротивлений против слоев разной мощности и сопротивления для любых зондов. Кривые КС, полученные потенциал-зондом, отличаются симметричной формой. Максимумами выделяются центры слоя с повышенными сопротивлениями, а минимумами - с пониженными. Подошвенный градиент-зонд четким максимумом на кривой КС отбивает подошву пласта повышенного и кровлю пласта пониженного сопротивления Кровельный градиент-зонд максимумом КС выявляет кровлю пласта повышенного и подошву пласта пониженного сопротивления. С помощью градиент-зонда легко выявить кровлю или подошву пласта, но трудно определить его мощность и местоположение середины. По графикам КС двух зондов - кровельного и подошвенного - определяются достаточно как положение, так и мощность пласта. Пласты малой по сравнению с длиной зонда мощностью как высокого, так и низкого сопротивления отмечаются трудно расшифровываемыми аномалиями. По значениям КС стандартного зонда, а также в результате интерпретации кривых БКЗ можно получить истинные значения сопротивлений окружающих пород и оценить коллекторские свойства пород.

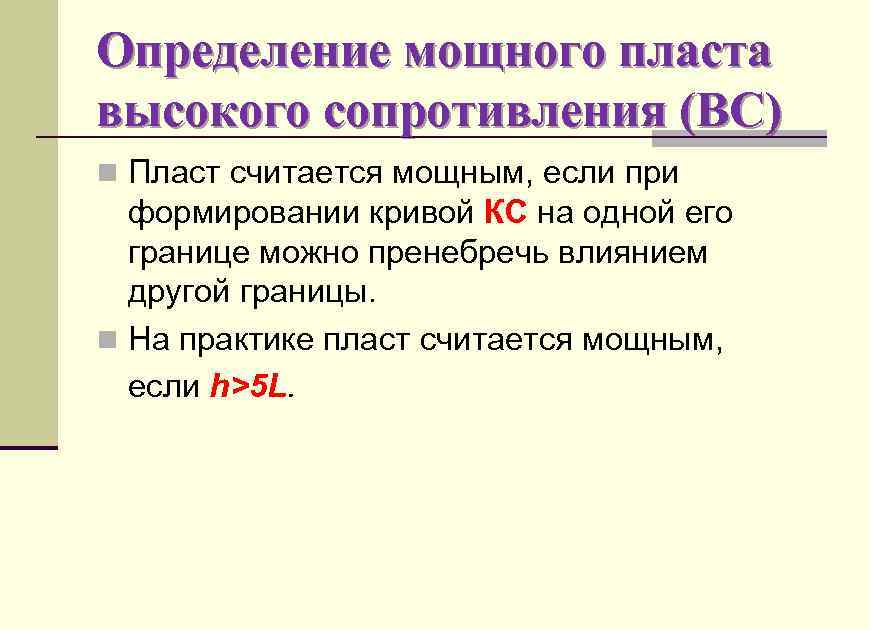

Определение мощного пласта высокого сопротивления (ВС) n Пласт считается мощным, если при формировании кривой КС на одной его границе можно пренебречь влиянием другой границы. n На практике пласт считается мощным, если h>5 L.

Форма кривых КС над мощным ВС пластом (обращенный градиент-зонд)

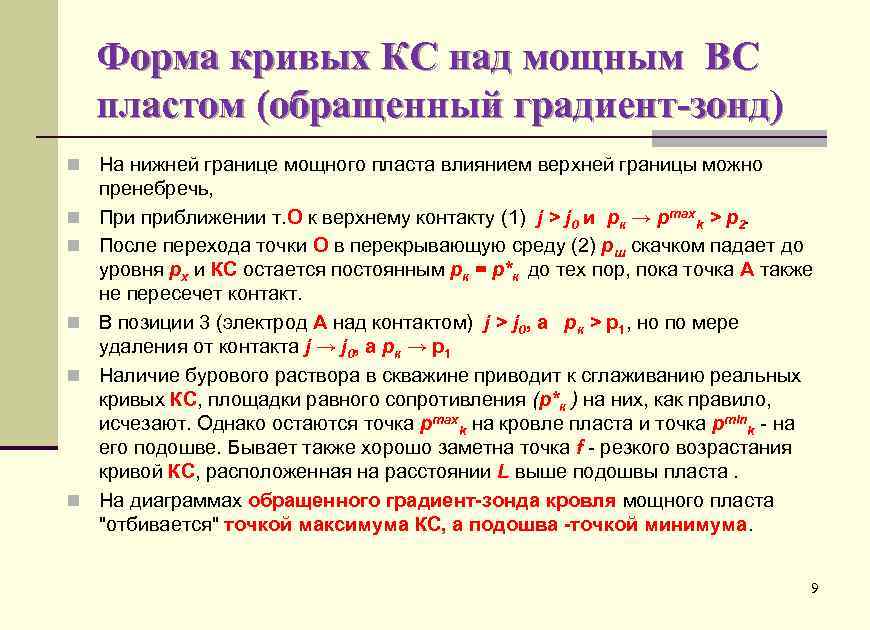

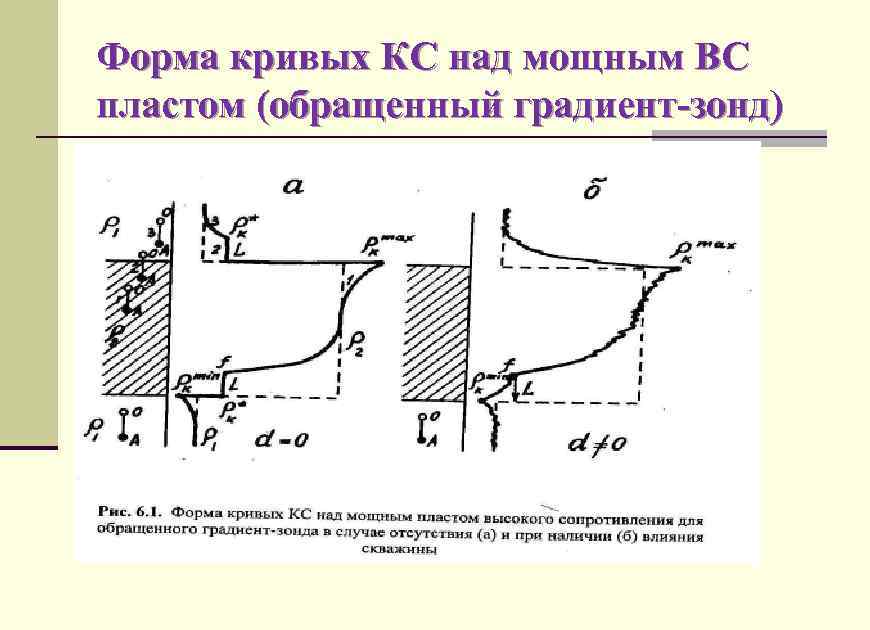

Форма кривых КС над мощным ВС пластом (обращенный градиент-зонд) n На нижней границе мощного пласта влиянием верхней границы можно n n n пренебречь, При приближении т. О к верхнему контакту (1) j > j 0 и рк → рmaxk > р2. После перехода точки О в перекрывающую среду (2) рш скачком падает до уровня рх и КС остается постоянным рк = р*к до тех пор, пока точка А также не пересечет контакт. В позиции 3 (электрод А над контактом) j > j 0, а рк > p 1, но по мере удаления от контакта j → j 0, a рк → p 1 Наличие бурового раствора в скважине приводит к сглаживанию реальных кривых КС, площадки равного сопротивления (р*к ) на них, как правило, исчезают. Однако остаются точка рmaxk на кровле пласта и точка рmink - на его подошве. Бывает также хорошо заметна точка f - резкого возрастания кривой КС, расположенная на расстоянии L выше подошвы пласта. На диаграммах обращенного градиент-зонда кровля мощного пласта "отбивается" точкой максимума КС, а подошва -точкой минимума. 9

Форма кривых КС над мощным ВС пластом (последовательный градиент-зонд)

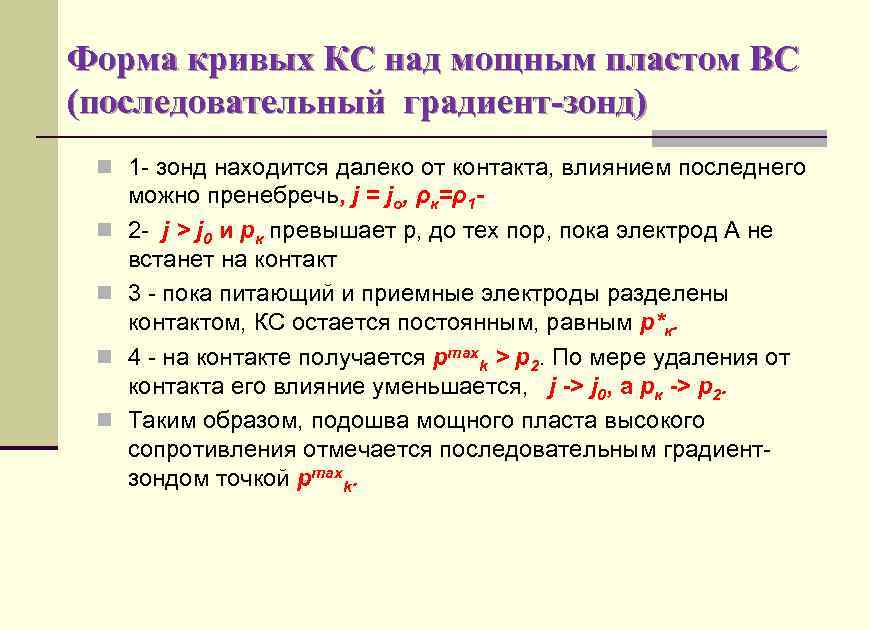

Форма кривых КС над мощным пластом ВС (последовательный градиент-зонд) n 1 - зонд находится далеко от контакта, влиянием последнего n n можно пренебречь, j = jo, ρк=ρ12 - j > j 0 и рк превышает р, до тех пор, пока электрод А не встанет на контакт 3 - пока питающий и приемные электроды разделены контактом, КС остается постоянным, равным р*к. 4 - на контакте получается рmaxk > р2. По мере удаления от контакта его влияние уменьшается, j -> j 0, а рк -> р2. Таким образом, подошва мощного пласта высокого сопротивления отмечается последовательным градиентзондом точкой рmaxk.

Форма кривых КС над мощным пластом ВС (потенциал-зонд)

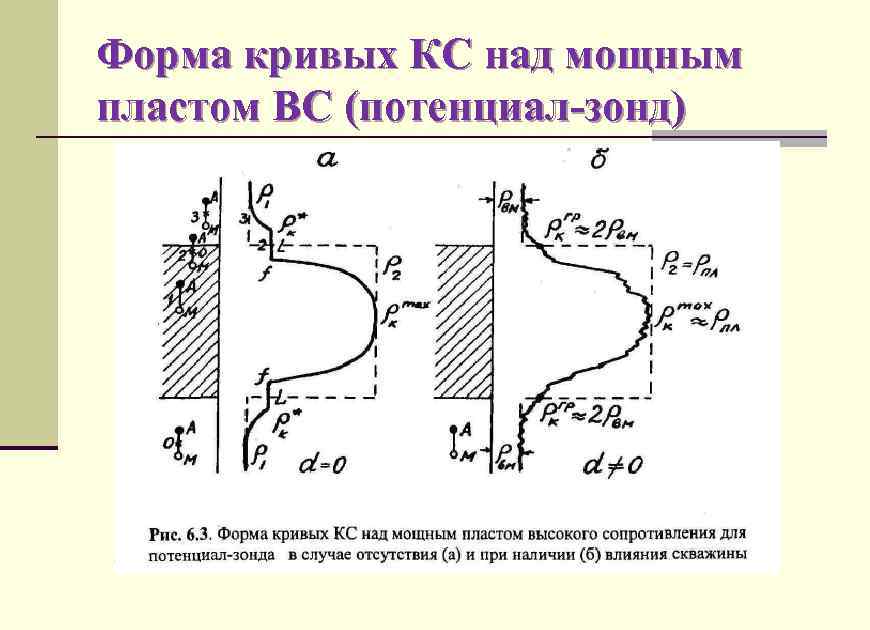

Форма кривых КС над мощным пластом ВС (потенциал-зонд) n n n n В позиции 3 рк —> р1. При наличии бурового раствора в скважине нет площадок равного сопротивления, но заметны точки резкого возрастания кривой КС, отложив от которых АM/2 в стороны от максимума КС, можно найти положение контактов пласта. Также используется правило "удвоенного сопротивления вмещающих пород". Если положить, что пласт имеет сопротивление p 2 → ∞, то на площадках равного сопротивления, против середины которых располагаются контакты пласта, Это означает, что КС на границах пласта не может быть больше удвоенного сопротивления вмещающих пород, поэтому положение границы пласта определяют по точкам пересечения диаграммы КС с горизонтальными линиями, соответствующими сопротивлению вмещающих пород, значение которого находят, средняя кривую КС выше и ниже аномалии от пласта. Величину истинного сопротивления пласта ВС большой мощности на диаграмме потенциал-зонда можно считать приблизительно равной рmaxk. Поскольку КС на площадках мало превышает сопротивление вмещающих пород, то при сравнении ширины отчетливой части аномалий и мощности пласта можно заметить, что для пластов ВС большой мощности ширина аномалии меньше мощности пласта на размер зонда.

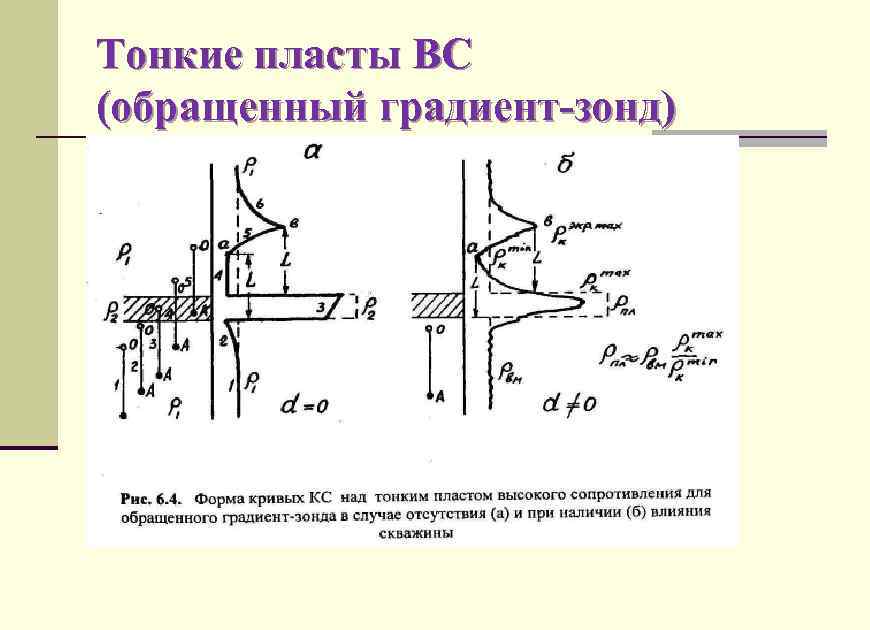

Тонкие пласты ВС (обращенный градиент-зонд)

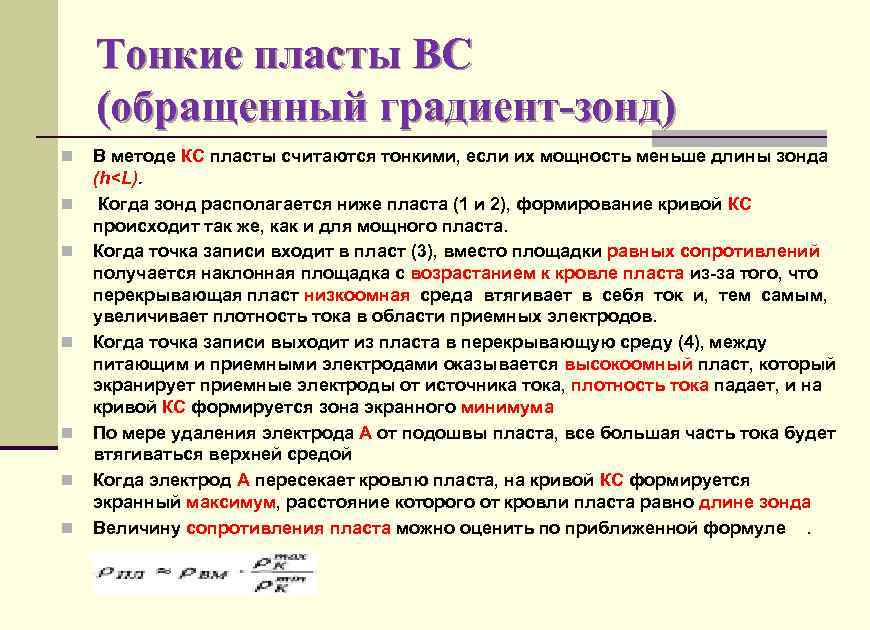

Тонкие пласты ВС (обращенный градиент-зонд) n n n n В методе КС пласты считаются тонкими, если их мощность меньше длины зонда (h

Форма кривых КС над тонким пластом ВС (потенциал-зонд)

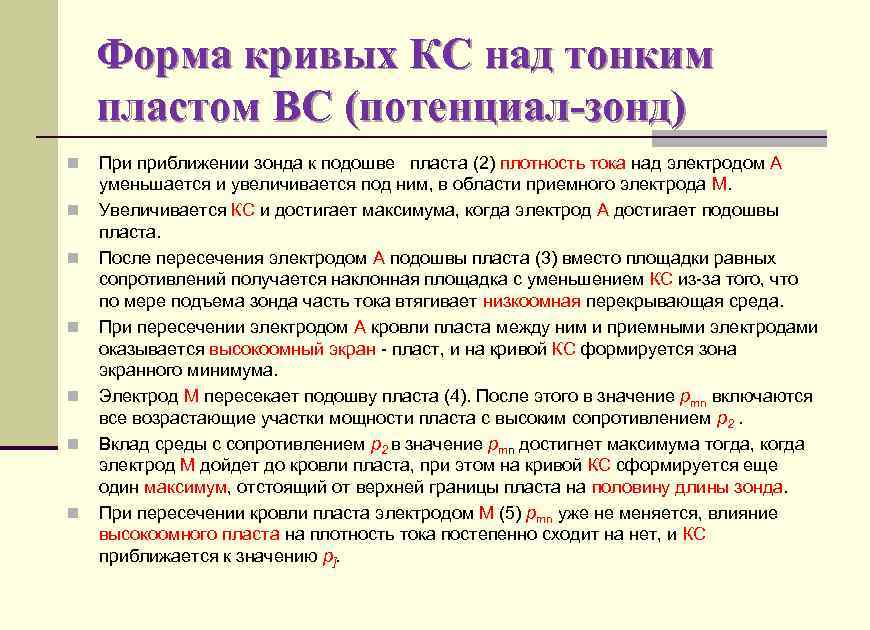

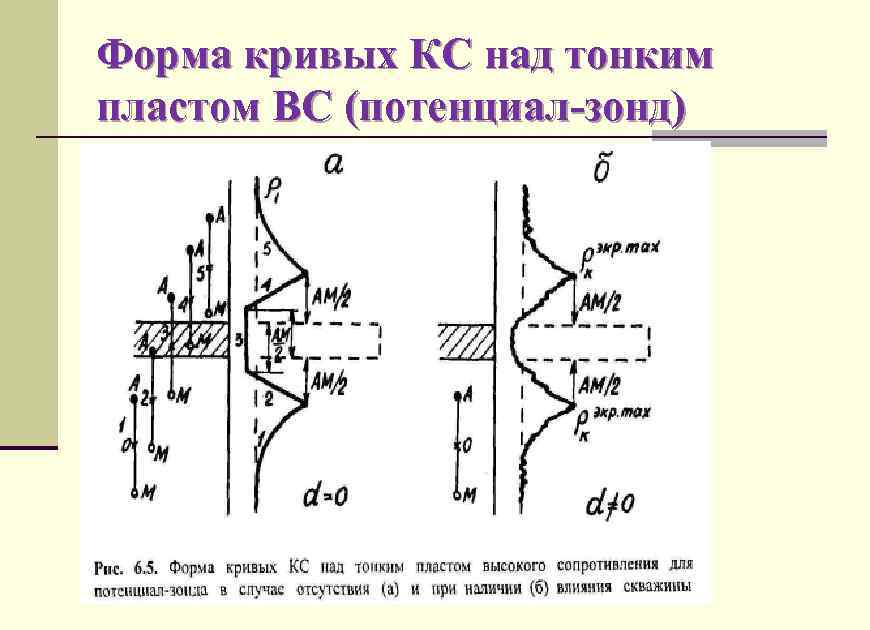

Форма кривых КС над тонким пластом ВС (потенциал-зонд) n n n n При приближении зонда к подошве пласта (2) плотность тока над электродом А уменьшается и увеличивается под ним, в области приемного электрода М. Увеличивается КС и достигает максимума, когда электрод А достигает подошвы пласта. После пересечения электродом А подошвы пласта (3) вместо площадки равных сопротивлений получается наклонная площадка с уменьшением КС из-за того, что по мере подъема зонда часть тока втягивает низкоомная перекрывающая среда. При пересечении электродом А кровли пласта между ним и приемными электродами оказывается высокоомный экран - пласт, и на кривой КС формируется зона экранного минимума. Электрод М пересекает подошву пласта (4). После этого в значение рmn включаются все возрастающие участки мощности пласта с высоким сопротивлением р2. Вклад среды с сопротивлением р2 в значение рmn достигнет максимума тогда, когда электрод М дойдет до кровли пласта, при этом на кривой КС сформируется еще один максимум, отстоящий от верхней границы пласта на половину длины зонда. При пересечении кровли пласта электродом М (5) рmn уже не меняется, влияние высокоомного пласта на плотность тока постепенно сходит на нет, и КС приближается к значению р].

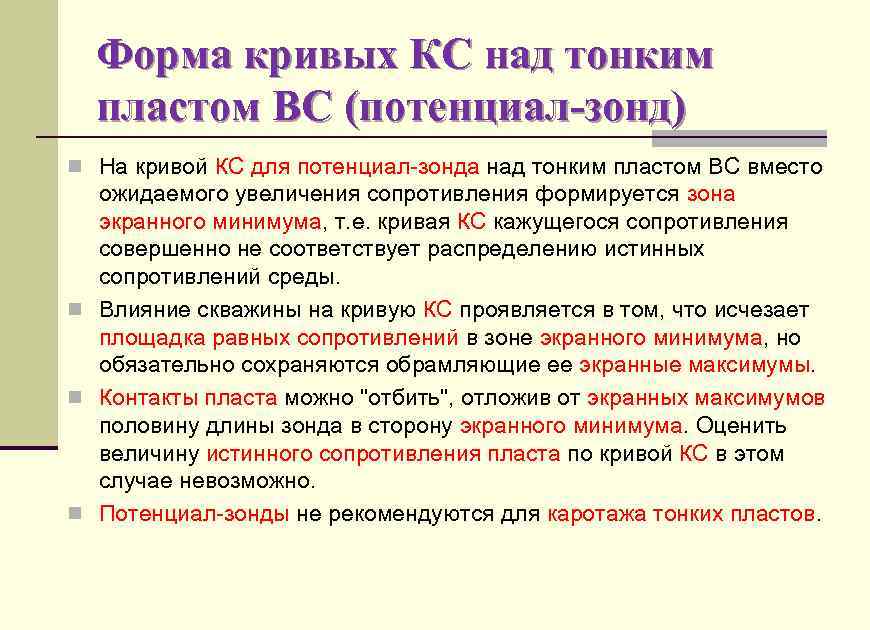

Форма кривых КС над тонким пластом ВС (потенциал-зонд) n На кривой КС для потенциал-зонда над тонким пластом ВС вместо ожидаемого увеличения сопротивления формируется зона экранного минимума, т. е. кривая КС кажущегося сопротивления совершенно не соответствует распределению истинных сопротивлений среды. n Влияние скважины на кривую КС проявляется в том, что исчезает площадка равных сопротивлений в зоне экранного минимума, но обязательно сохраняются обрамляющие ее экранные максимумы. n Контакты пласта можно "отбить", отложив от экранных максимумов половину длины зонда в сторону экранного минимума. Оценить величину истинного сопротивления пласта по кривой КС в этом случае невозможно. n Потенциал-зонды не рекомендуются для каротажа тонких пластов.

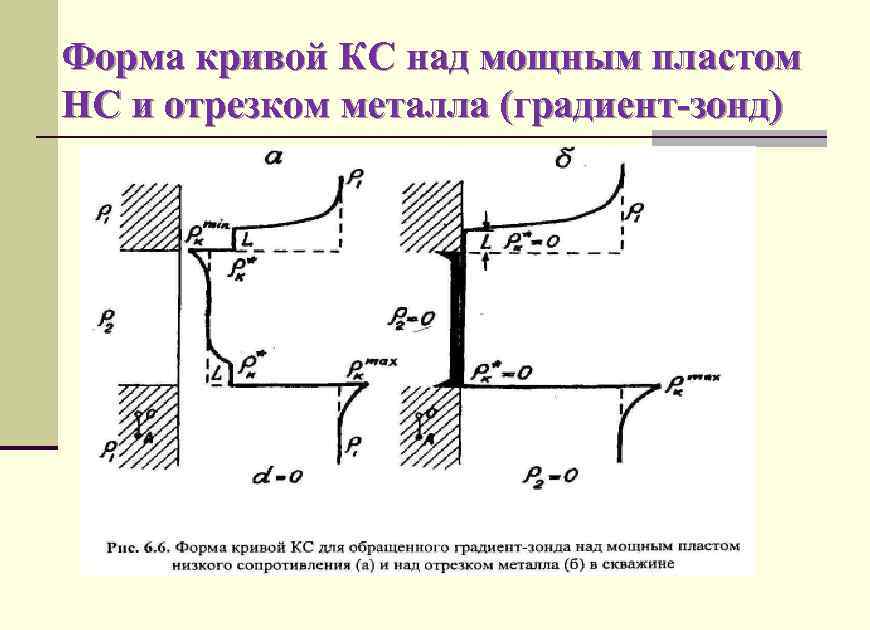

Форма кривой КС над мощным пластом НС и отрезком металла (градиент-зонд)

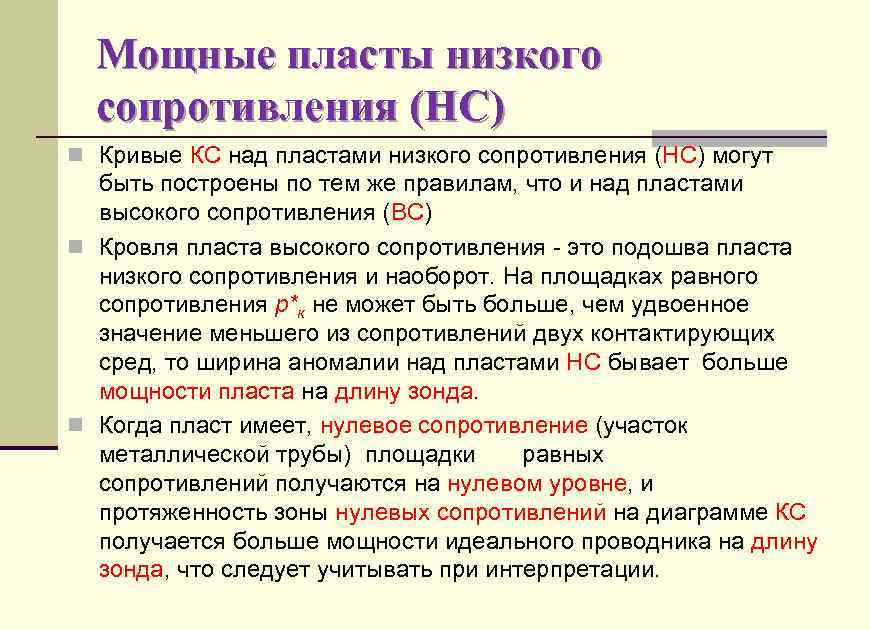

Мощные пласты низкого сопротивления (НС) n Кривые КС над пластами низкого сопротивления (НС) могут быть построены по тем же правилам, что и над пластами высокого сопротивления (ВС) n Кровля пласта высокого сопротивления - это подошва пласта низкого сопротивления и наоборот. На площадках равного сопротивления р*к не может быть больше, чем удвоенное значение меньшего из сопротивлений двух контактирующих сред, то ширина аномалии над пластами НС бывает больше мощности пласта на длину зонда. n Когда пласт имеет, нулевое сопротивление (участок металлической трубы) площадки равных сопротивлений получаются на нулевом уровне, и протяженность зоны нулевых сопротивлений на диаграмме КС получается больше мощности идеального проводника на длину зонда, что следует учитывать при интерпретации.

Пласты средней мощности высокого (ВС) и низкого (НС) сопротивления

Пласты средней мощности n В методе КС пласты считаются имеющими среднюю мощность при соотношении L

Фома кривой КС над пачкой тонких пластов (обращенный градиент-зонд)

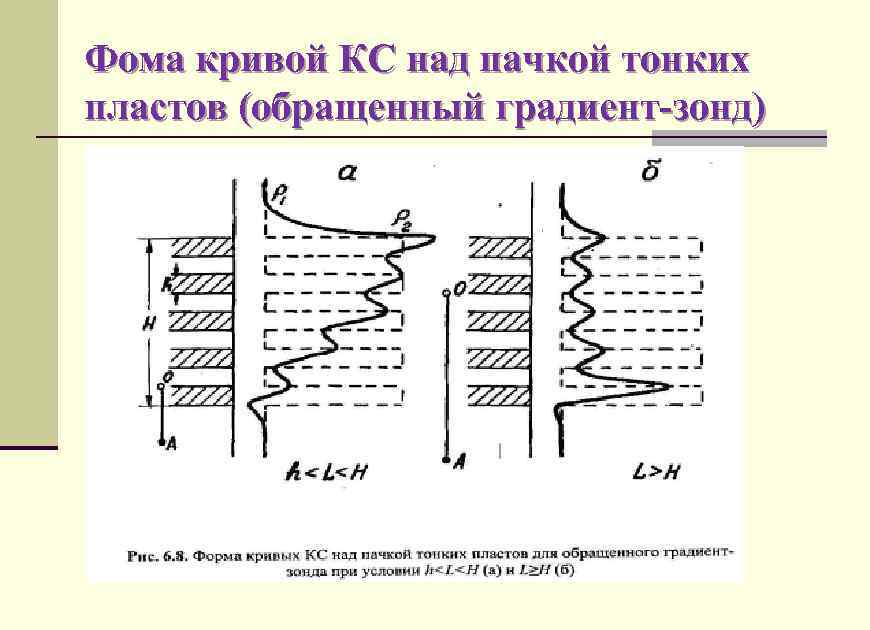

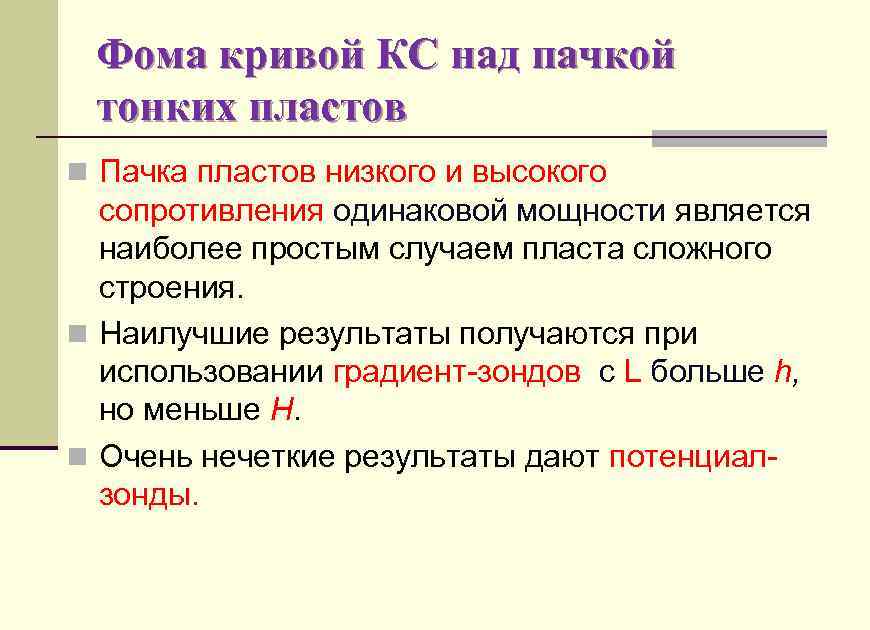

Фома кривой КС над пачкой тонких пластов n Пачка пластов низкого и высокого сопротивления одинаковой мощности является наиболее простым случаем пласта сложного строения. n Наилучшие результаты получаются при использовании градиент-зондов с L больше h, но меньше Н. n Очень нечеткие результаты дают потенциалзонды.

Второй этап интерпретации n Второй этап интерпретации - корреляция похожих аномалий по кривым КС соседних скважин. Сначала выделяют четкие, характерные для изучаемого района, приуроченные к стратиграфическому горизонту большой мощности и выдержанного простирания аномалии - реперы. Затем выделяют промежуточные горизонты и строят геолого-геофизические разрезы. n Метод КС применяется для: n n геологической документации скважин, выделения пластов разного литологического состава, определения их глубины залегания и мощности, оценки пористости и других коллекторских свойств пород, выявления полезных ископаемых, в том числе нефтегазоносных и водоносных пластов.

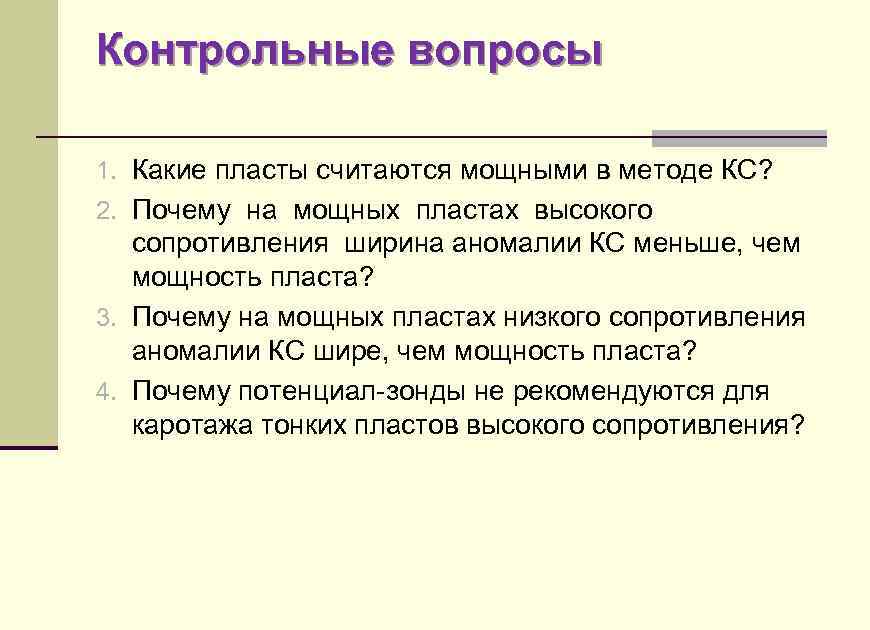

Контрольные вопросы 1. Какие пласты считаются мощными в методе КС? 2. Почему на мощных пластах высокого сопротивления ширина аномалии КС меньше, чем мощность пласта? 3. Почему на мощных пластах низкого сопротивления аномалии КС шире, чем мощность пласта? 4. Почему потенциал-зонды не рекомендуются для каротажа тонких пластов высокого сопротивления?

Дисциплина «Геофизические исследования скважин» . Боковое электрическое зондирование (БЭЗ или БКЗ). Микрозондирование (МКЗ) (Лекция 5) Жылкыбаева Гульнара Ахметовна

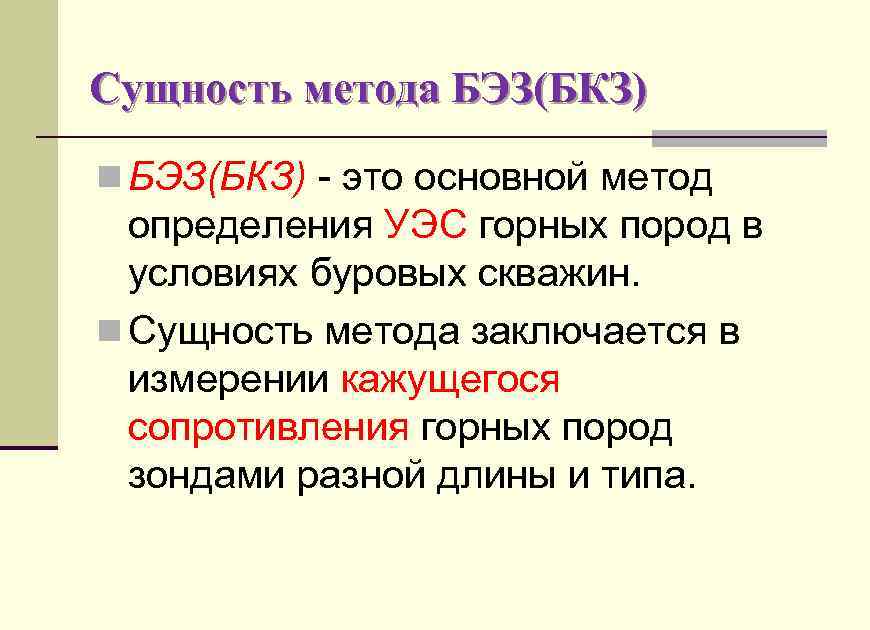

Сущность метода БЭЗ(БКЗ) n БЭЗ(БКЗ) - это основной метод определения УЭС горных пород в условиях буровых скважин. n Сущность метода заключается в измерении кажущегося сопротивления горных пород зондами разной длины и типа.

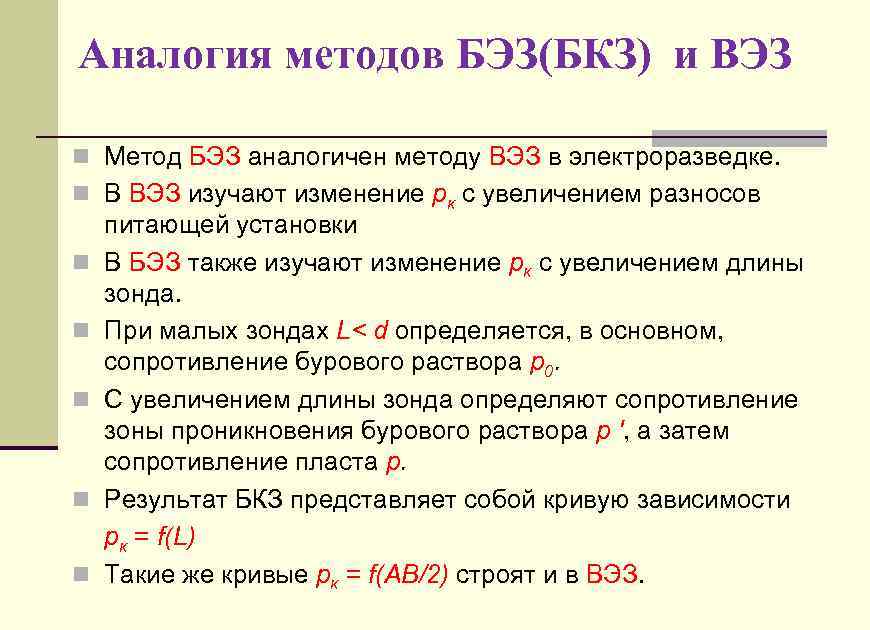

Аналогия методов БЭЗ(БКЗ) и ВЭЗ n Метод БЭЗ аналогичен методу ВЭЗ в электроразведке. n В ВЭЗ изучают изменение рк с увеличением разносов n n n питающей установки В БЭЗ также изучают изменение рк с увеличением длины зонда. При малых зондах L< d определяется, в основном, сопротивление бурового раствора р0. С увеличением длины зонда определяют сопротивление зоны проникновения бурового раствора р ', а затем сопротивление пласта р. Результат БКЗ представляет собой кривую зависимости рк = f(L) Такие же кривые рк = f(AB/2) строят и в ВЭЗ.

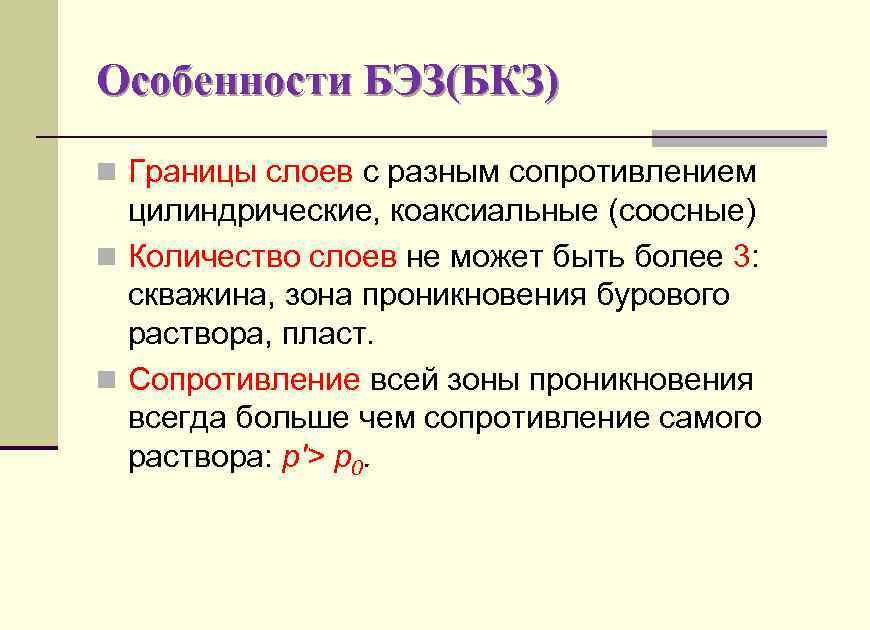

Особенности БЭЗ(БКЗ) n Границы слоев с разным сопротивлением цилиндрические, коаксиальные (соосные) n Количество слоев не может быть более 3: скважина, зона проникновения бурового раствора, пласт. n Сопротивление всей зоны проникновения всегда больше чем сопротивление самого раствора: р'> р0.

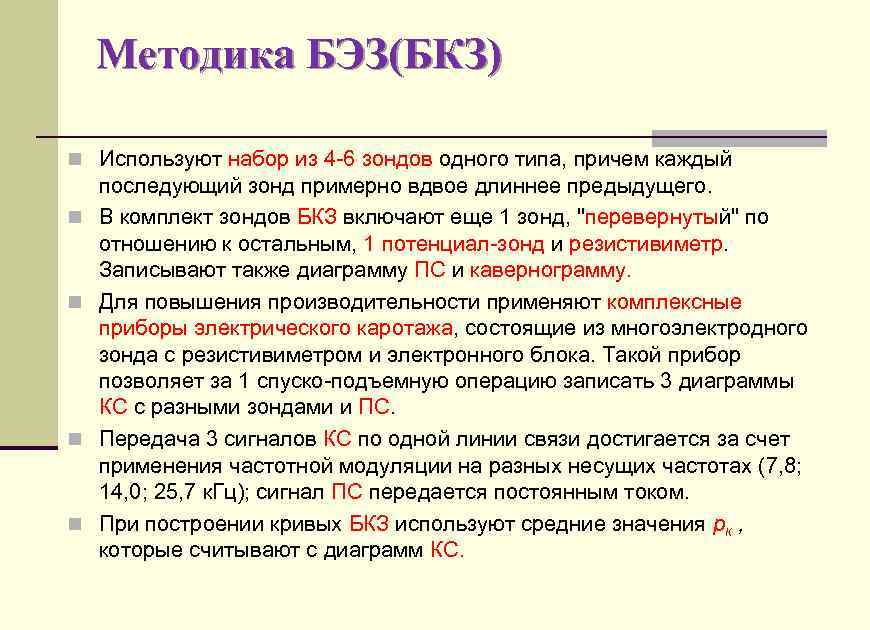

Методика БЭЗ(БКЗ) n Используют набор из 4 -6 зондов одного типа, причем каждый n n последующий зонд примерно вдвое длиннее предыдущего. В комплект зондов БКЗ включают еще 1 зонд, "перевернутый" по отношению к остальным, 1 потенциал-зонд и резистивиметр. Записывают также диаграмму ПС и кавернограмму. Для повышения производительности применяют комплексные приборы электрического каротажа, состоящие из многоэлектродного зонда с резистивиметром и электронного блока. Такой прибор позволяет за 1 спуско-подъемную операцию записать 3 диаграммы КС с разными зондами и ПС. Передача 3 сигналов КС по одной линии связи достигается за счет применения частотной модуляции на разных несущих частотах (7, 8; 14, 0; 25, 7 к. Гц); сигнал ПС передается постоянным током. При построении кривых БКЗ используют средние значения рк , которые считывают с диаграмм КС.

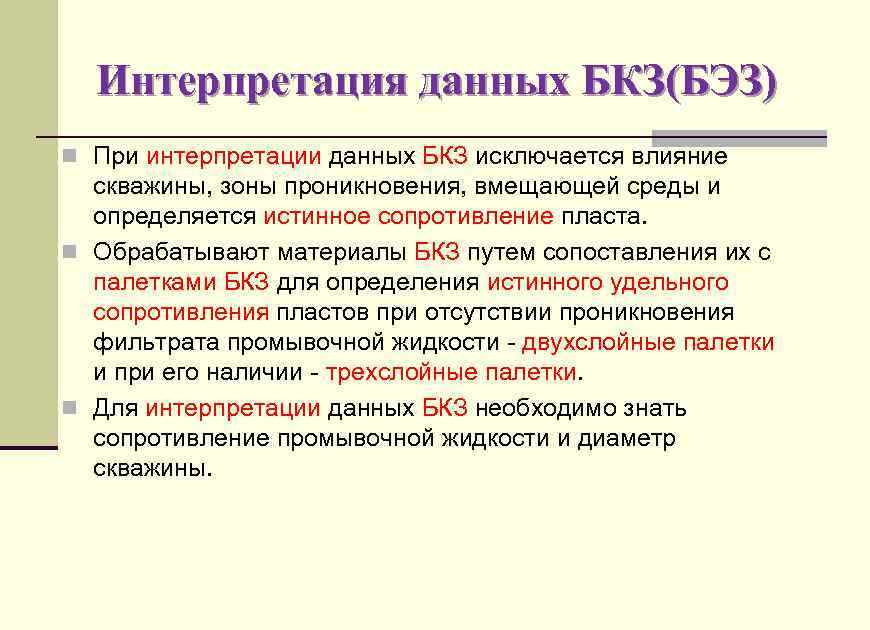

Интерпретация данных БКЗ(БЭЗ) n При интерпретации данных БКЗ исключается влияние скважины, зоны проникновения, вмещающей среды и определяется истинное сопротивление пласта. n Обрабатывают материалы БКЗ путем сопоставления их с палетками БКЗ для определения истинного удельного сопротивления пластов при отсутствии проникновения фильтрата промывочной жидкости - двухслойные палетки и при его наличии - трехслойные палетки. n Для интерпретации данных БКЗ необходимо знать сопротивление промывочной жидкости и диаметр скважины.

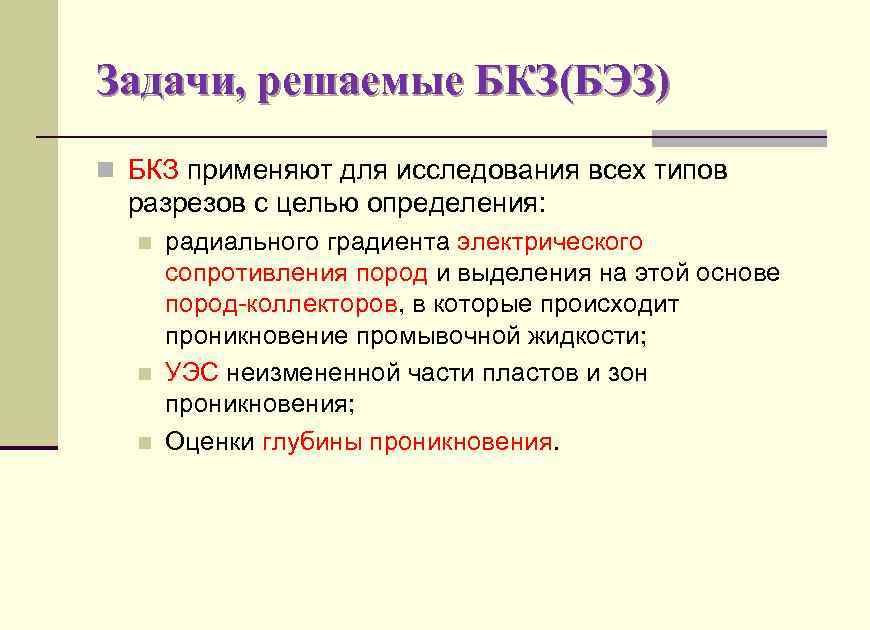

Задачи, решаемые БКЗ(БЭЗ) n БКЗ применяют для исследования всех типов разрезов с целью определения: n n n радиального градиента электрического сопротивления пород и выделения на этой основе пород-коллекторов, в которые происходит проникновение промывочной жидкости; УЭС неизмененной части пластов и зон проникновения; Оценки глубины проникновения.

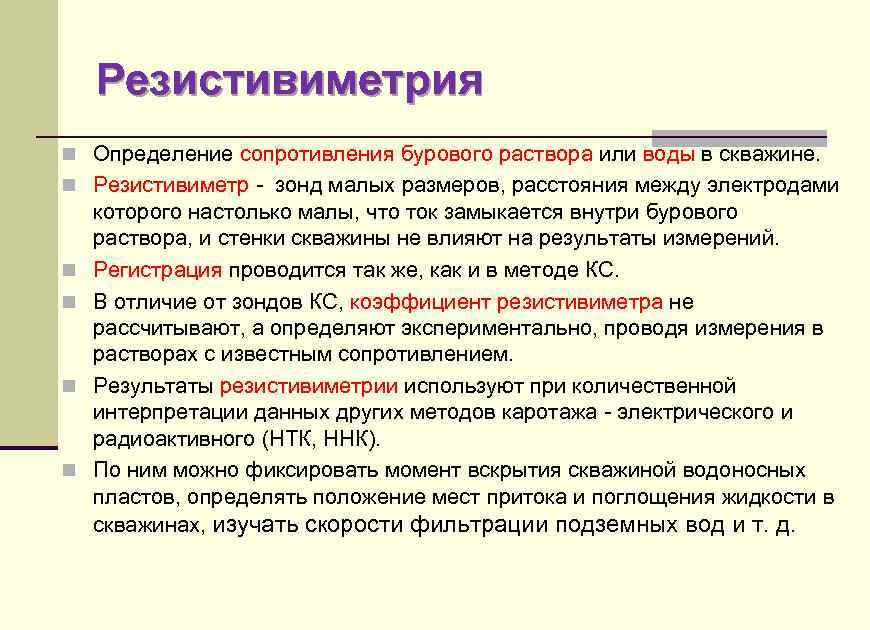

Резистивиметрия n Определение сопротивления бурового раствора или воды в скважине. n Резистивиметр - зонд малых размеров, расстояния между электродами n n которого настолько малы, что ток замыкается внутри бурового раствора, и стенки скважины не влияют на результаты измерений. Регистрация проводится так же, как и в методе КС. В отличие от зондов КС, коэффициент резистивиметра не рассчитывают, а определяют экспериментально, проводя измерения в растворах с известным сопротивлением. Результаты резистивиметрии используют при количественной интерпретации данных других методов каротажа - электрического и радиоактивного (НТК, ННК). По ним можно фиксировать момент вскрытия скважиной водоносных пластов, определять положение мест притока и поглощения жидкости в скважинах, изучать скорости фильтрации подземных вод и т. д.

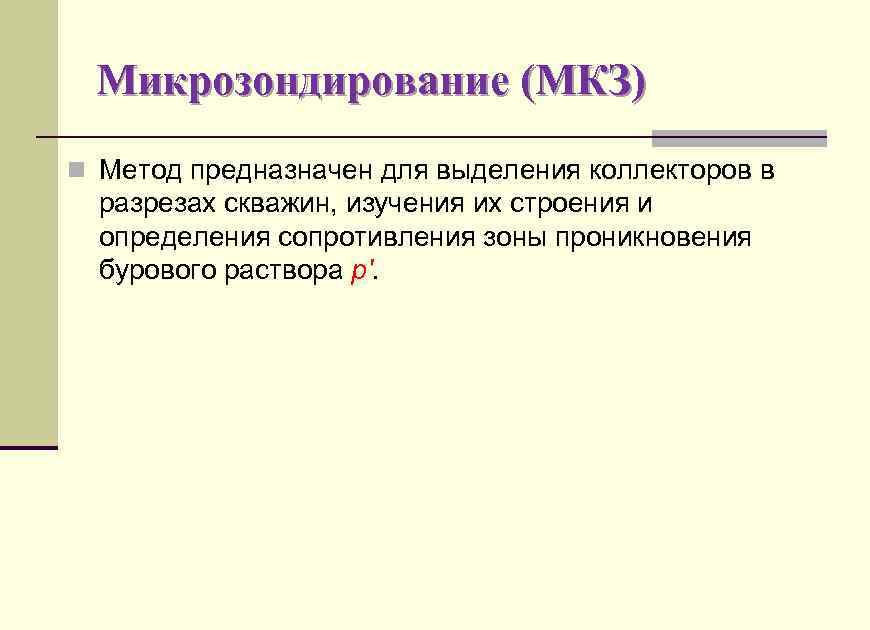

Микрозондирование (МКЗ) n Метод предназначен для выделения коллекторов в разрезах скважин, изучения их строения и определения сопротивления зоны проникновения бурового раствора р'.

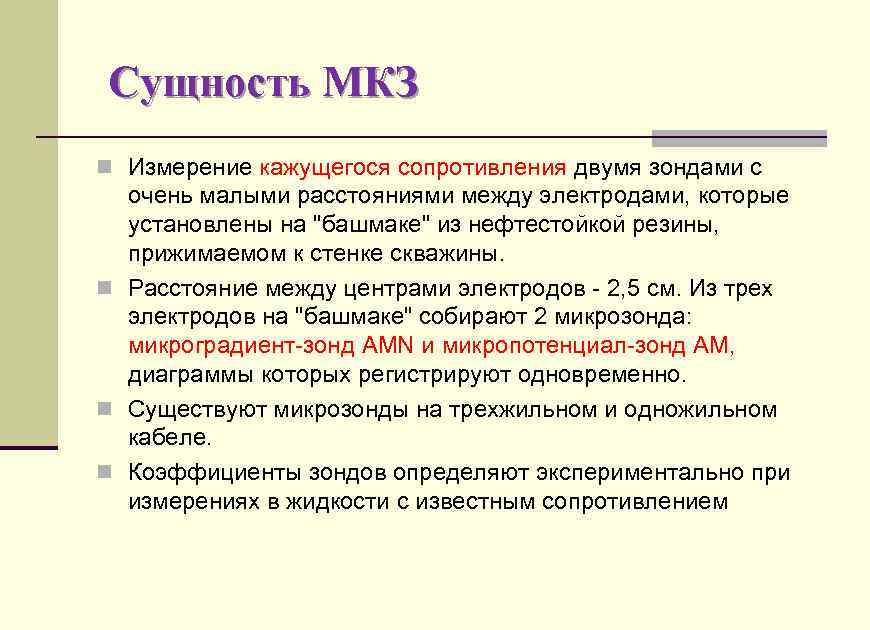

Сущность МКЗ n Измерение кажущегося сопротивления двумя зондами с очень малыми расстояниями между электродами, которые установлены на "башмаке" из нефтестойкой резины, прижимаемом к стенке скважины. n Расстояние между центрами электродов - 2, 5 см. Из трех электродов на "башмаке" собирают 2 микрозонда: микроградиент-зонд AMN и микропотенциал-зонд AM, диаграммы которых регистрируют одновременно. n Существуют микрозонды на трехжильном и одножильном кабеле. n Коэффициенты зондов определяют экспериментально при измерениях в жидкости с известным сопротивлением

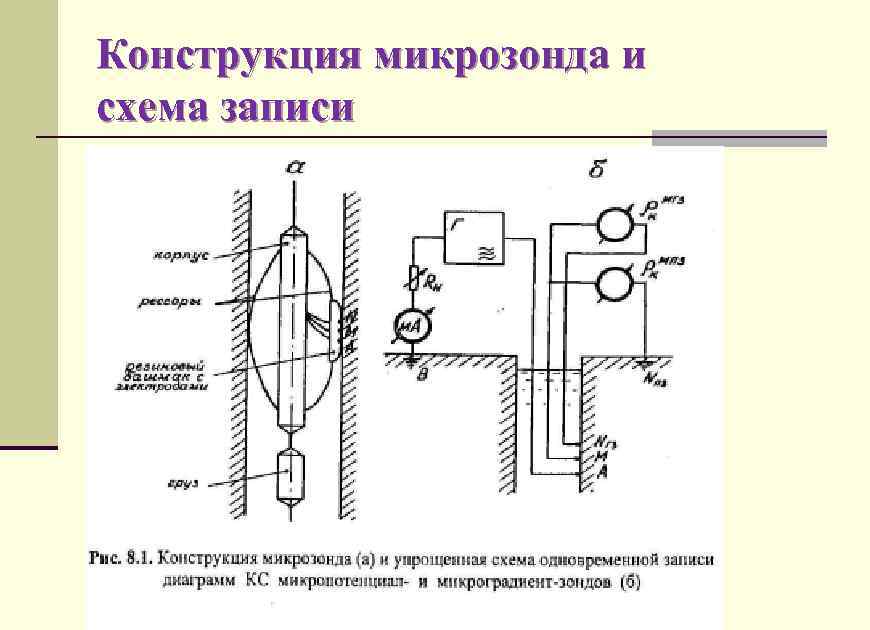

Конструкция микрозонда и схема записи

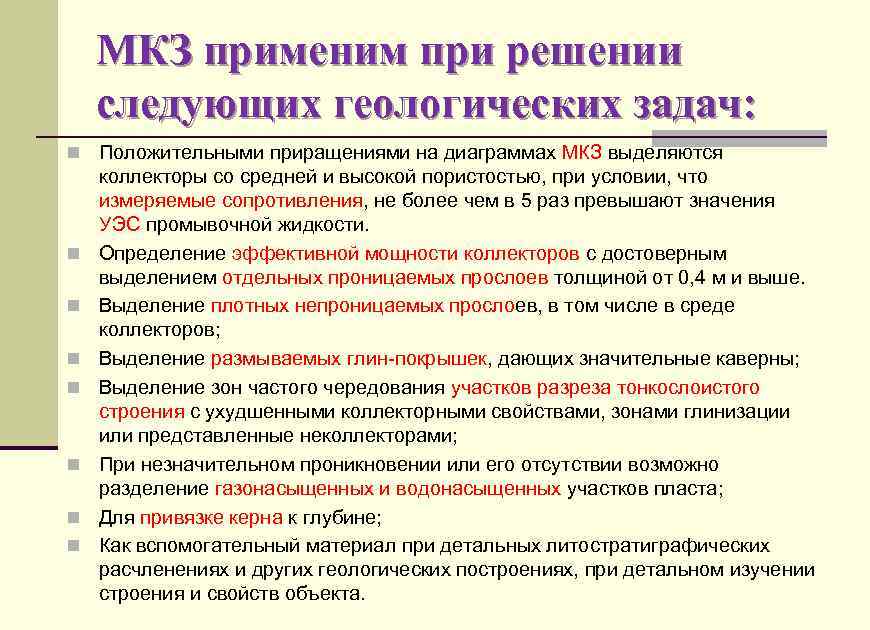

МКЗ применим при решении следующих геологических задач: n Положительными приращениями на диаграммах МКЗ выделяются n n n n коллекторы со средней и высокой пористостью, при условии, что измеряемые сопротивления, не более чем в 5 раз превышают значения УЭС промывочной жидкости. Определение эффективной мощности коллекторов с достоверным выделением отдельных проницаемых прослоев толщиной от 0, 4 м и выше. Выделение плотных непроницаемых прослоев, в том числе в среде коллекторов; Выделение размываемых глин-покрышек, дающих значительные каверны; Выделение зон частого чередования участков разреза тонкослоистого строения с ухудшенными коллекторными свойствами, зонами глинизации или представленные неколлекторами; При незначительном проникновении или его отсутствии возможно разделение газонасыщенных и водонасыщенных участков пласта; Для привязке керна к глубине; Как вспомогательный материал при детальных литостратиграфических расчленениях и других геологических построениях, при детальном изучении строения и свойств объекта.

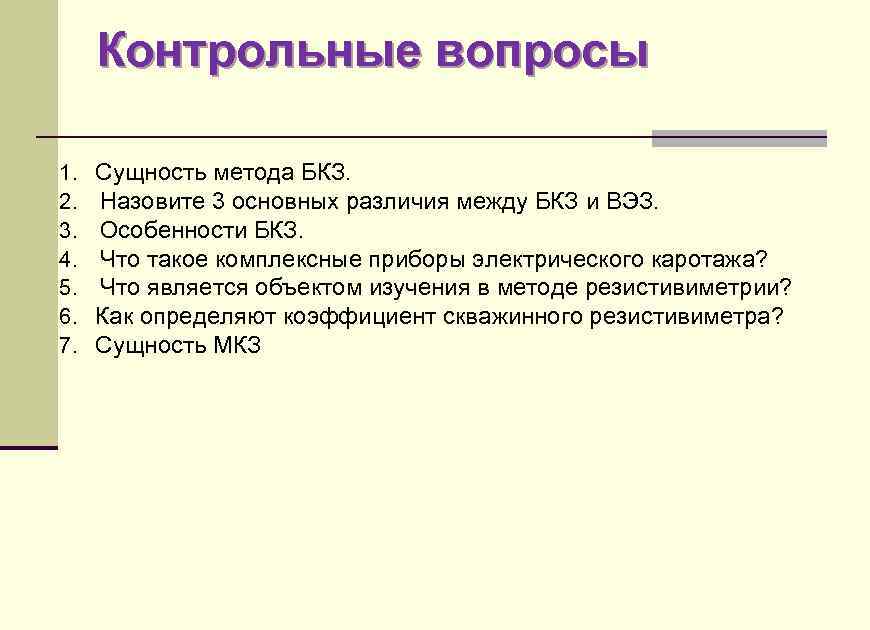

Контрольные вопросы 1. Сущность метода БКЗ. 2. Назовите 3 основных различия между БКЗ и ВЭЗ. 3. Особенности БКЗ. 4. Что такое комплексные приборы электрического каротажа? 5. Что является объектом изучения в методе резистивиметрии? 6. Как определяют коэффициент скважинного резистивиметра? 7. Сущность МКЗ
