ДИСЦИПЛИНА ФИЗИКА СРЕДЫ И ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ ОСНОВНЫЕ ПОЛОЖЕНИЯ

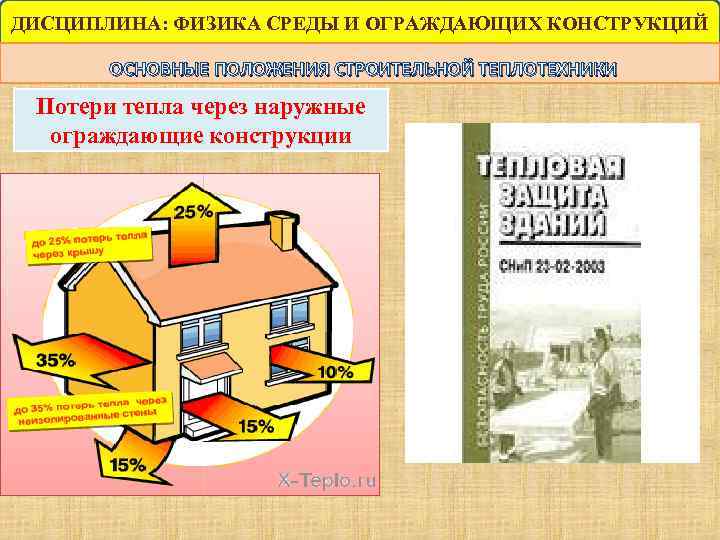

ДИСЦИПЛИНА: ФИЗИКА СРЕДЫ И ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ ОСНОВНЫЕ ПОЛОЖЕНИЯ СТРОИТЕЛЬНОЙ ТЕПЛОТЕХНИКИ Потери тепла через наружные ограждающие конструкции

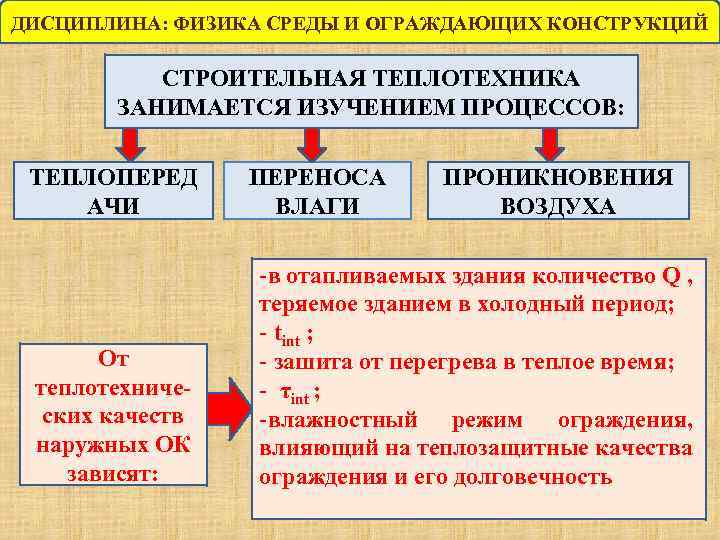

ДИСЦИПЛИНА: ФИЗИКА СРЕДЫ И ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ СТРОИТЕЛЬНАЯ ТЕПЛОТЕХНИКА ЗАНИМАЕТСЯ ИЗУЧЕНИЕМ ПРОЦЕССОВ: ТЕПЛОПЕРЕД АЧИ От теплотехниче ских качеств наружных ОК зависят: ПЕРЕНОСА ВЛАГИ ПРОНИКНОВЕНИЯ ВОЗДУХА -в отапливаемых здания количество Q , теряемое зданием в холодный период; - tint ; - зашита от перегрева в теплое время; - τint ; -влажностный режим ограждения, влияющий на теплозащитные качества ограждения и его долговечность

ДИСЦИПЛИНА: ФИЗИКА СРЕДЫ И ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ ОСНОВНЫЕ ПОЛОЖЕНИЯ СТРОИТЕЛЬНОЙ ТЕПЛОТЕХНИКИ Оценка теплотехнических качеств наружных ОК КОНВЕКЦИЯ ИЗЛУЧЕНИЕ ТЕПЛОПРОВОДНОСТЬ Q ϕ (tint - text ; времени, в течение которого происходит передача тепла; теплотехнических качеств материала ОК)

ДИСЦИПЛИНА: ФИЗИКА СРЕДЫ И ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ ОСНОВНЫЕ ПОЛОЖЕНИЯ СТРОИТЕЛЬНОЙ ТЕПЛОТЕХНИКИ + - tint text Q Rint Rk Ro Rext Ro = Rint + R k + Rext , (м 2 о. С)/Вт Rint =1/ αint Rext = 1/ αext Для однослойной ОК: Rk = δ / λ(м 2 о. С)/Вт Сталь - λ=58 Вт/м о. С Алюминий - λ=221 Вт/м о. С Ж/б - λ=2, 04 Вт/м о. С Кирпич пористый λ=0, 38 Вт/м о. С Эффективные утеплители –λ=0, 035 -0, 045 Вт/м о. С Для многослойной ОК: Rk = Ʃδ / λ(м 2 о. С)/Вт

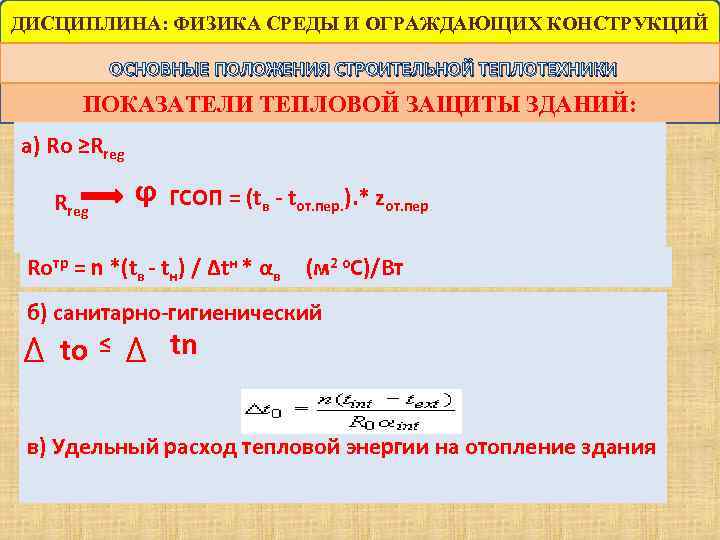

ДИСЦИПЛИНА: ФИЗИКА СРЕДЫ И ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ ОСНОВНЫЕ ПОЛОЖЕНИЯ СТРОИТЕЛЬНОЙ ТЕПЛОТЕХНИКИ ПОКАЗАТЕЛИ ТЕПЛОВОЙ ЗАЩИТЫ ЗДАНИЙ: а) Ro ≥Rreg ϕ ГСОП = (tв - tот. пер. ). * zот. пер Roтр = n *(tв - tн) / Δtн * αв (м 2 о. С)/Вт б) санитарно-гигиенический tn tо ≤ в) Удельный расход тепловой энергии на отопление здания

ДИСЦИПЛИНА: ФИЗИКА СРЕДЫ И ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ ОСНОВНЫЕ ПОЛОЖЕНИЯ СТРОИТЕЛЬНОЙ ТЕПЛОТЕХНИКИ ТЕПЛОУСТОЙЧИВАСТЬ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ Теплоустойчивость ограждающей конструкции способность сохранять относительное постоянство температуры на поверхности, обращенной в помещение, при периодических тепловых воздействиях. text (YІІ) ≥ 21 °С Ades τ ≤ Areg τ Aτ, extdes = 0, 5 At, ext + r(Imax Iav)/aext, где text - средняя месячная температура наружного воздуха за июль, °С; At, ext - максимальная амплитуда температуры наружного воздуха в июле, °С; r коэффициент поглощения солнечной радиации материалом наружной пов сти ОК; Imax, Iav соответственно максимальное и среднее значения суммарной солнечной радиации (прямой и рассеянной), Вт/м 2; αext - к т теплоотдачи наружной пов сти ОК.

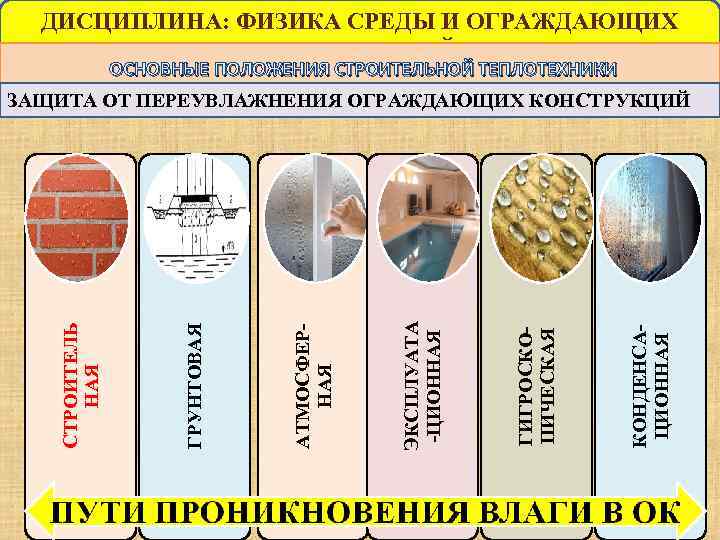

ДИСЦИПЛИНА: ФИЗИКА СРЕДЫ И ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ ОСНОВНЫЕ ПОЛОЖЕНИЯ СТРОИТЕЛЬНОЙ ТЕПЛОТЕХНИКИ КОНДЕНСА ЦИОННАЯ ГИГРОСКО ПИЧЕСКАЯ ЭКСПЛУАТА ЦИОННАЯ АТМОСФЕР НАЯ ГРУНТОВАЯ СТРОИТЕЛЬ НАЯ ЗАЩИТА ОТ ПЕРЕУВЛАЖНЕНИЯ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ

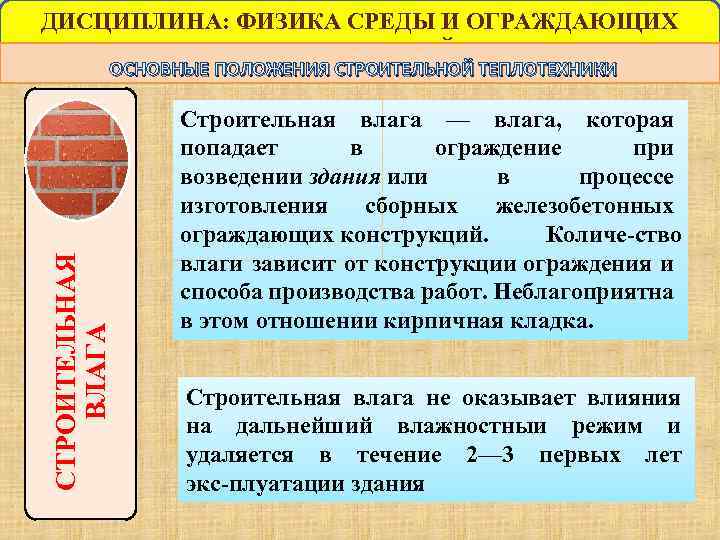

ДИСЦИПЛИНА: ФИЗИКА СРЕДЫ И ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ СТРОИТЕЛЬНАЯ ВЛАГА ОСНОВНЫЕ ПОЛОЖЕНИЯ СТРОИТЕЛЬНОЙ ТЕПЛОТЕХНИКИ Строительная влага — влага, которая попадает в ограждение при возведении здания или в процессе изготовления сборных железобетонных ограждающих конструкций. Количе ство влаги зависит от конструкции ограждения и способа производства работ. Неблагоприятна в этом отношении кирпичная кладка. Строительная влага не оказывает влияния на дальнейший влажностныи режим и удаляется в течение 2— 3 первых лет экс плуатации здания.

ДИСЦИПЛИНА: ФИЗИКА СРЕДЫ И ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ ГРУНТОВАЯ ВЛАГА ОСНОВНЫЕ ПОЛОЖЕНИЯ СТРОИТЕЛЬНОЙ ТЕПЛОТЕХНИКИ Грунтовая влага — влага, проникающая в ограждение из грунта вследствие капиллярного всасывания. Может подниматься до 2, 5 м от уровня земли. Для предохранения ограждения в нем устраивают гидроизоляцию, поэтому грунтовая влага при экс плуатации дания не влияет на его з влажностныи режим.

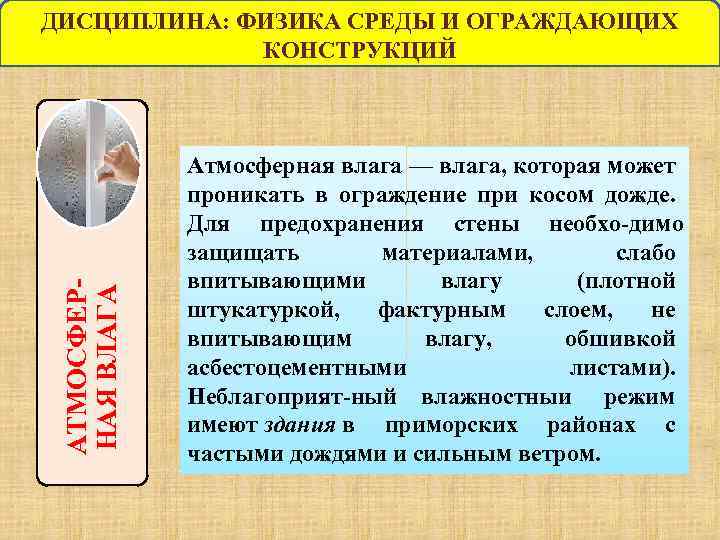

АТМОСФЕР НАЯ ВЛАГА ДИСЦИПЛИНА: ФИЗИКА СРЕДЫ И ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ Атмосферная влага — влага, которая может проникать в ограждение при косом дожде. Для предохранения стены необхо димо защищать материалами, слабо впитывающими влагу (плотной штукатуркой, фактурным слоем, не впитывающим влагу, обшивкой асбестоцементными листами). Неблагоприят ный влажностныи режим имеют здания в приморских районах с частыми дождями и сильным ветром.

ЭКСПЛУАТА ЦИОННАЯ ДИСЦИПЛИНА: ФИЗИКА СРЕДЫ И ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ Эксплуатационная влага — влага, выделение которой связано с эксплуатацией здания. В цехах промышленных зданий вла га, выделяющаяся при производственном процессе, смачивает пол и нижнюю часть стен. Для устранения ее проникания в ограждающие конструкции применяют водонепроницаемые полы, устройства для отвода воды в канализацию, нанесение водонепроницаемых штукатурок на нижнюю часть стены и т. д.

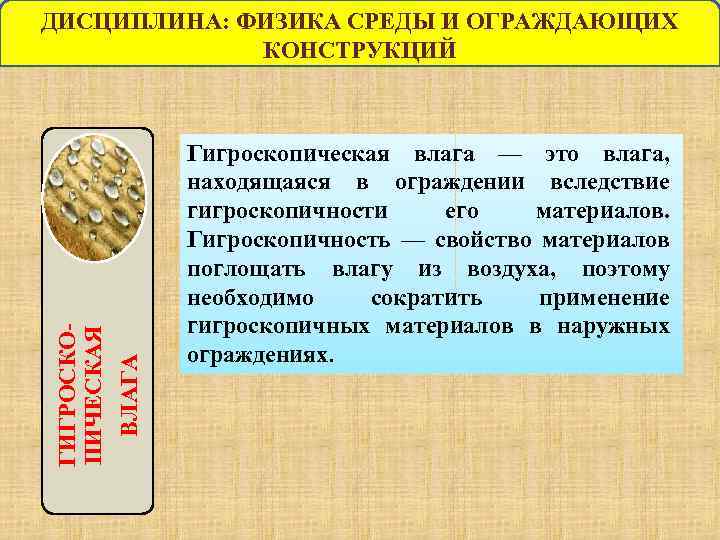

ГИГРОСКО ПИЧЕСКАЯ ВЛАГА ДИСЦИПЛИНА: ФИЗИКА СРЕДЫ И ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ Гигроскопическая влага — это влага, находящаяся в ограждении вследствие гигроскопичности его материалов. Гигроскопичность — свойство материалов поглощать влагу из воздуха, поэтому необходимо сократить применение гигроскопичных материалов в наружных ограждениях.

КОНДЕНСА ЦИОННАЯ ВЛАГА ДИСЦИПЛИНА: ФИЗИКА СРЕДЫ И ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ Процесс Конденсации влаги из воздуха Тесно связан с тепло техническим режимом ограждения. В большинстве случаев конденсация влаги является единственной причиной повыше ния влажности ограждения. При этом влага может конденсироваться на внутренней поверхности ограждения и в его толще. Конденсационная влага может образовываться на поверхности ограждающей конструкции и в толще материала в результате диффузии водяного пара.

ДИСЦИПЛИНА: ФИЗИКА СРЕДЫ И ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ

ДИСЦИПЛИНА: ФИЗИКА СРЕДЫ И ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ ВЛАЖНОСТНЫЙ РЕЖИМ ПОМЕЩЕНИЙ НОРМАЛЬ НЫЙ ВЛАЖНЫЙ tint≤ 12 о. С φ<60 60<φ<75 φ>75 12≤tint≤ 24 о. С φ<50 12≤tint≤ 24 о. С 50<φ<60 12≤tint≤ 24 о. С 60<φ<75 12≤tint≤ 24 о. С φ>75 tint>24 о. С 50<φ<60 tint>24 о. С φ>60 CУХОЙ tint>24 о. С φ<40 tint>24 о. С 40<φ<50 МОКРЫЙ

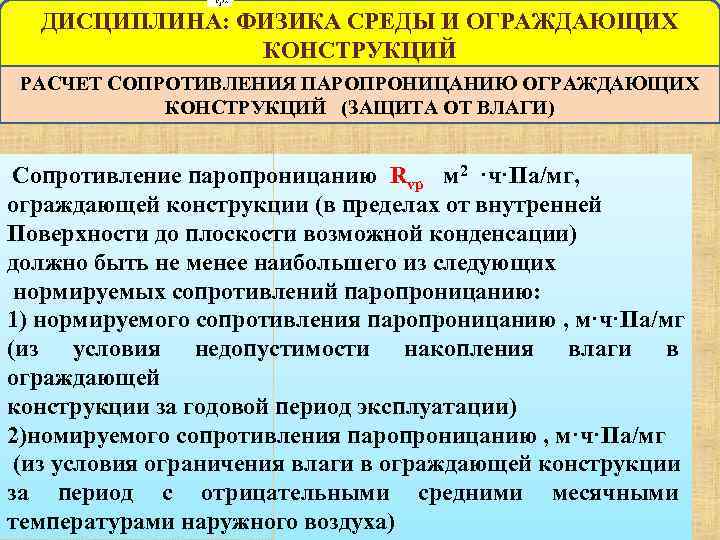

ДИСЦИПЛИНА: ФИЗИКА СРЕДЫ И ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ РАСЧЕТ СОПРОТИВЛЕНИЯ ПАРОПРОНИЦАНИЮ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ (ЗАЩИТА ОТ ВЛАГИ) Сопротивление паропроницанию Rvр м 2 ·ч·Па/мг, ограждающей конструкции (в пределах от внутренней Поверхности до плоскости возможной конденсации) должно быть не менее наибольшего из следующих нормируемых сопротивлений паропроницанию: 1) нормируемого сопротивления паропроницанию , м·ч·Па/мг (из условия недопустимости накопления влаги в ограждающей конструкции за годовой период эксплуатации) 2)номируемого сопротивления паропроницанию , м·ч·Па/мг (из условия ограничения влаги в ограждающей конструкции за период с отрицательными средними месячными температурами наружного воздуха)

ДИСЦИПЛИНА: ФИЗИКА СРЕДЫ И ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ

ДИСЦИПЛИНА: ФИЗИКА СРЕДЫ И ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ
