ДИСЦИПЛИНА ФИЗИКА СРЕДЫ И ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ

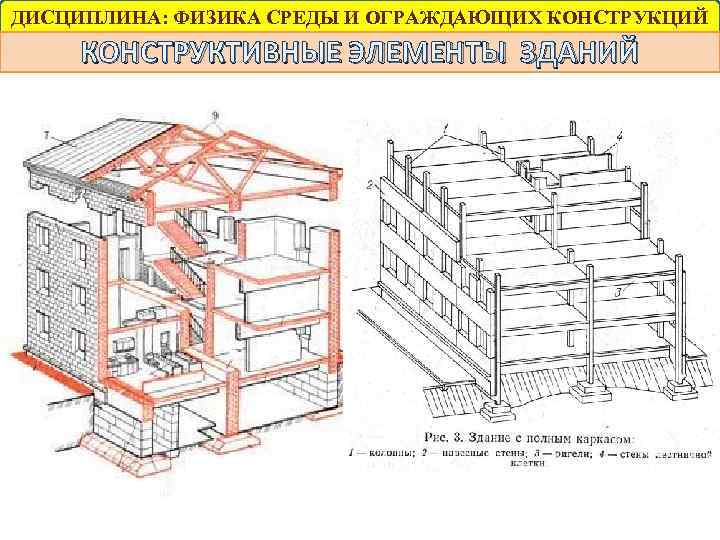

ДИСЦИПЛИНА: ФИЗИКА СРЕДЫ И ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ ЗДАНИЙ

ДИСЦИПЛИНА: ФИЗИКА СРЕДЫ И ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ – ФУНДАМЕНТ 1 Заглубленный ниже поверхности грунта конструктивный элемент, воспринимающий нагрузки на здание и передающий их от здания основанию, называют фундаментом. Основанием называют слои грунта, находящиеся ниже фундамента и воспринимающие через него нагрузки от здания. Нижнюю плоскость, которой фундамент опирается на грунт, называют подошвой.

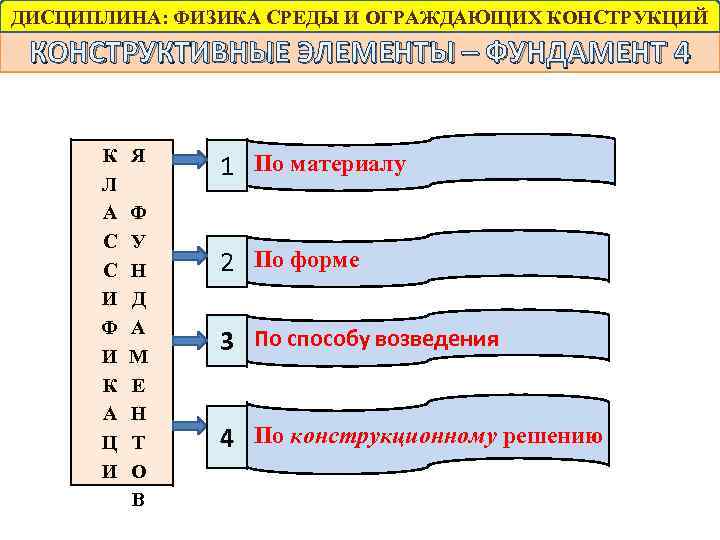

ДИСЦИПЛИНА: ФИЗИКА СРЕДЫ И ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ – ФУНДАМЕНТ 4 К Л А С С И Ф И К А Ц И Я Ф У Н Д А М Е Н Т О В 1 По материалу 2 По форме 3 По способу возведения 4 По конструкционному решению

ДИСЦИПЛИНА: ФИЗИКА СРЕДЫ И ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ – ФУНДАМЕНТ 5 1 БУТОВЫЙ ИЗ СПЛОШНЫХ БЕТОННЫХ БЛОКОВ БУТОБЕТОННЫЙ ИЗ Ж/Б ПАНЕЛЕЙ ЖЕЛЕЗОБЕТОННЫЙ ИЗ ПУСТОТЕЛЫХ БЛОКОВ

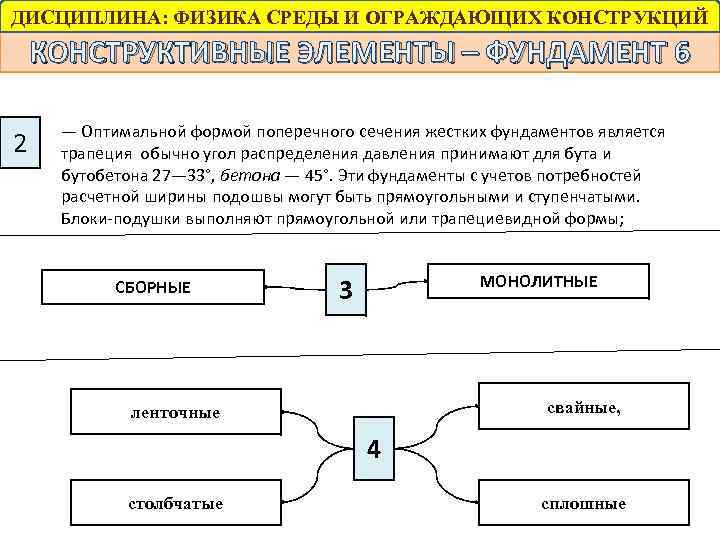

ДИСЦИПЛИНА: ФИЗИКА СРЕДЫ И ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ – ФУНДАМЕНТ 6 2 — Оптимальной формой поперечного сечения жестких фундаментов является трапеция обычно угол распределения давления принимают для бута и бутобетона 27— 33°, бетона — 45°. Эти фундаменты с учетов потребностей расчетной ширины подошвы могут быть прямоугольными и ступенчатыми. Блоки-подушки выполняют прямоугольной или трапециевидной формы; МОНОЛИТНЫЕ 3 СБОРНЫЕ свайные, ленточные 4 столбчатые , , сплошные

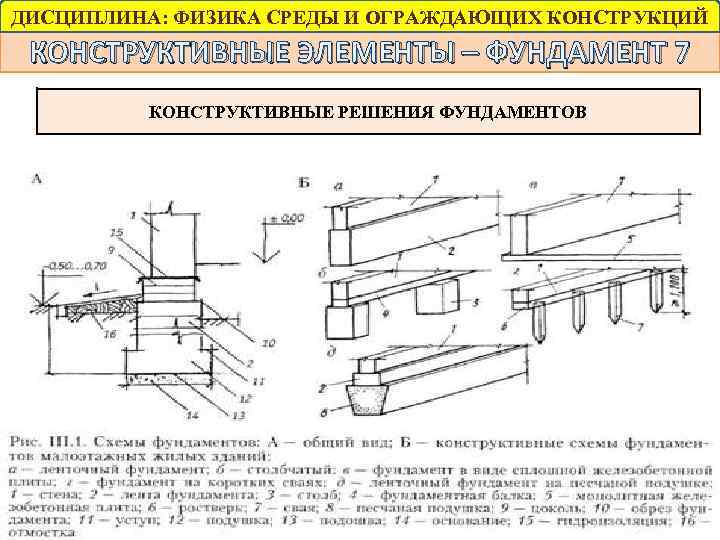

ДИСЦИПЛИНА: ФИЗИКА СРЕДЫ И ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ – ФУНДАМЕНТ 7 КОНСТРУКТИВНЫЕ РЕШЕНИЯ ФУНДАМЕНТОВ

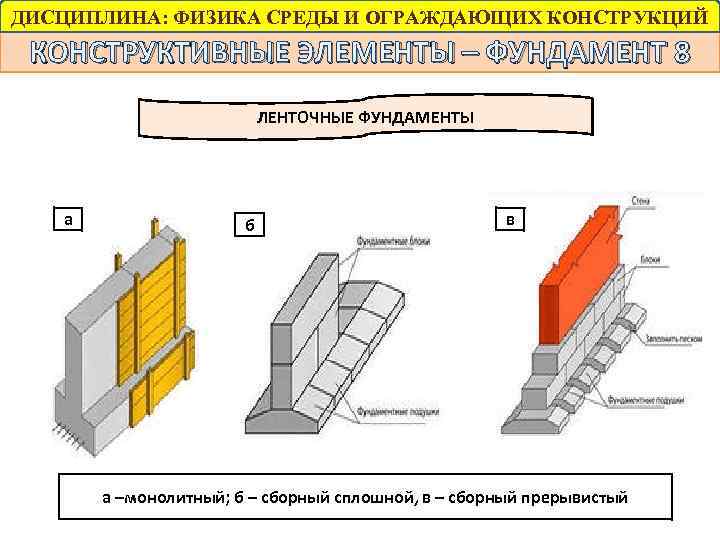

ДИСЦИПЛИНА: ФИЗИКА СРЕДЫ И ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ – ФУНДАМЕНТ 8 ЛЕНТОЧНЫЕ ФУНДАМЕНТЫ а б в а –монолитный; б – сборный сплошной, в – сборный прерывистый

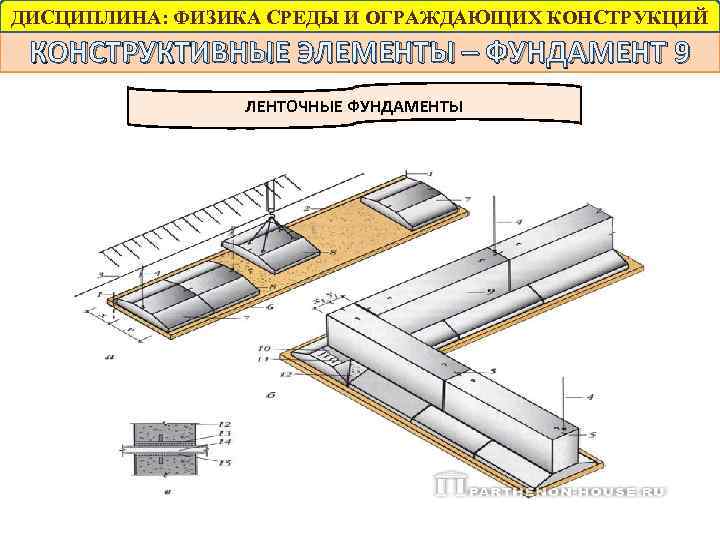

ДИСЦИПЛИНА: ФИЗИКА СРЕДЫ И ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ – ФУНДАМЕНТ 9 ЛЕНТОЧНЫЕ ФУНДАМЕНТЫ

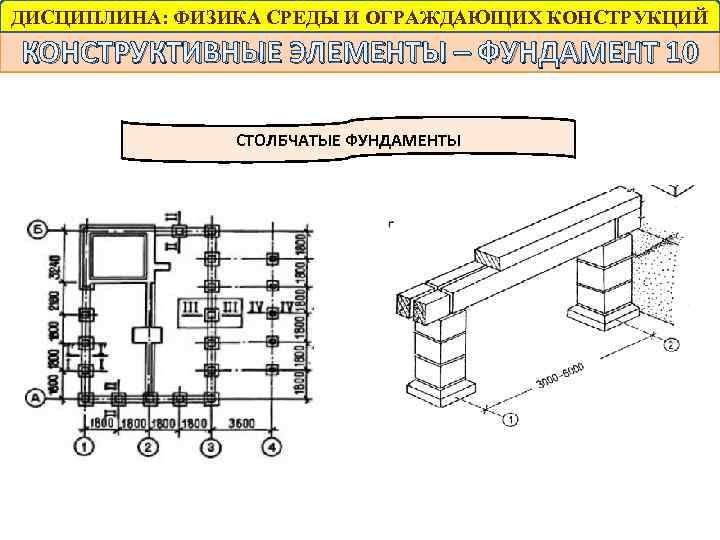

ДИСЦИПЛИНА: ФИЗИКА СРЕДЫ И ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ – ФУНДАМЕНТ 10 СТОЛБЧАТЫЕ ФУНДАМЕНТЫ

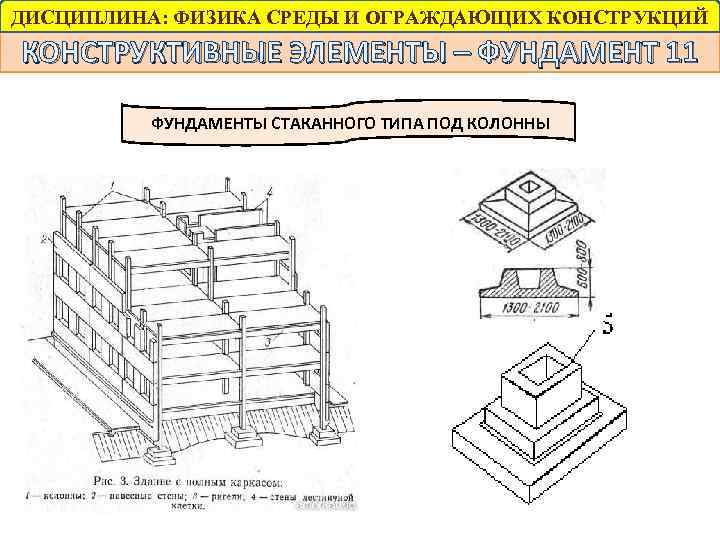

ДИСЦИПЛИНА: ФИЗИКА СРЕДЫ И ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ – ФУНДАМЕНТ 11 ФУНДАМЕНТЫ СТАКАННОГО ТИПА ПОД КОЛОННЫ

ДИСЦИПЛИНА: ИНВЕНТАРИЗАЦИЯ ОБЪЕКТОВ НЕДВИЖИМОСТИ КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ – ФУНДАМЕНТ 12 СВАЙНЫЕ ФУНДАМЕНТЫ Свайной конструкцией (фундаментом) называется группа свай, объединенная поверху специальными плитами или балками, называемыми ростверками.

ДИСЦИПЛИНА: ФИЗИКА СРЕДЫ И ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ – ФУНДАМЕНТ 13 СПЛОШНЫЕ ФУНДАМЕНТЫ Сплошные фундаменты, иногда называемые плитными, устраивают под всем зданием в виде железобетонных плит под стены или сетку колонн (рис. 1). Фундаментные плиты разрезаются в плане только осадочными швами, но в пределах каждого выделенного отсека они обеспечивают жёсткость здания и совместную работу фундамента и надземной части сооружения. Сплошные фундаменты способствуют уменьшению неравномерности осадки сооружения.

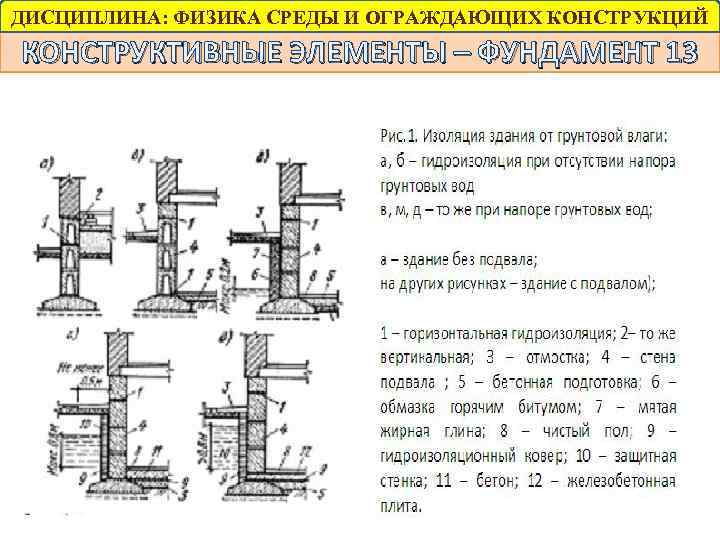

ДИСЦИПЛИНА: ФИЗИКА СРЕДЫ И ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ – ФУНДАМЕНТ 13
