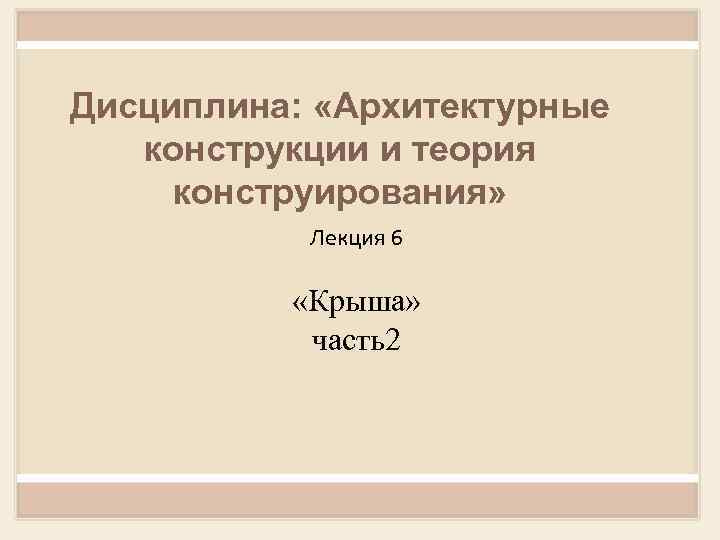

Дисциплина: «Архитектурные конструкции и теория конструирования» Лекция 6 «Крыша» часть2

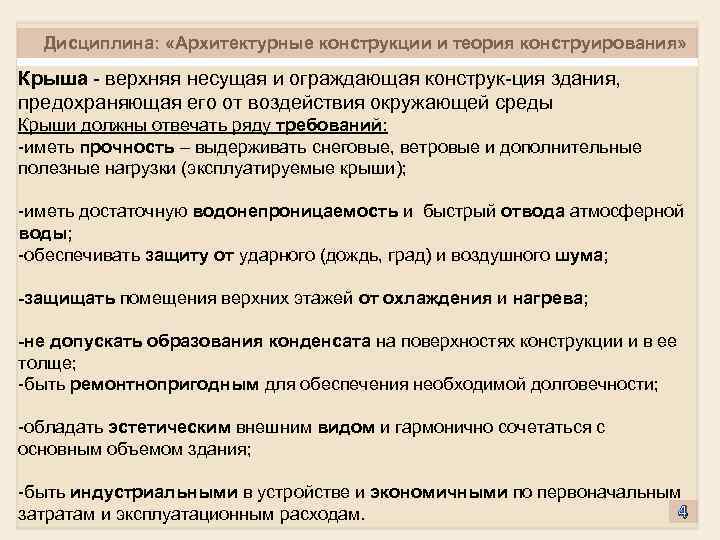

Дисциплина: «Архитектурные конструкции и теория конструирования» Крыша верхняя несущая и ограждающая конструк ция здания, предохраняющая его от воздействия окружающей среды Крыши должны отвечать ряду требований: иметь прочность – выдерживать снеговые, ветровые и дополнительные полезные нагрузки (эксплуатируемые крыши); иметь достаточную водонепроницаемость и быстрый отвода атмосферной воды; обеспечивать защиту от ударного (дождь, град) и воздушного шума; -защищать помещения верхних этажей от охлаждения и нагрева; -не допускать образования конденсата на поверхностях конструкции и в ее толще; быть ремонтнопригодным для обеспечения необходимой долговечности; обладать эстетическим внешним видом и гармонично сочетаться с основным объемом здания; быть индустриальными в устройстве и экономичными по первоначальным 4 затратам и эксплуатационным расходам.

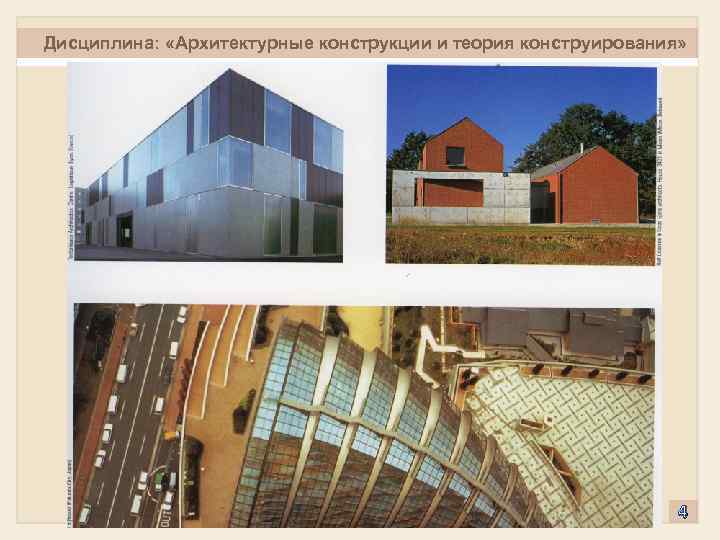

Дисциплина: «Архитектурные конструкции и теория конструирования» 4

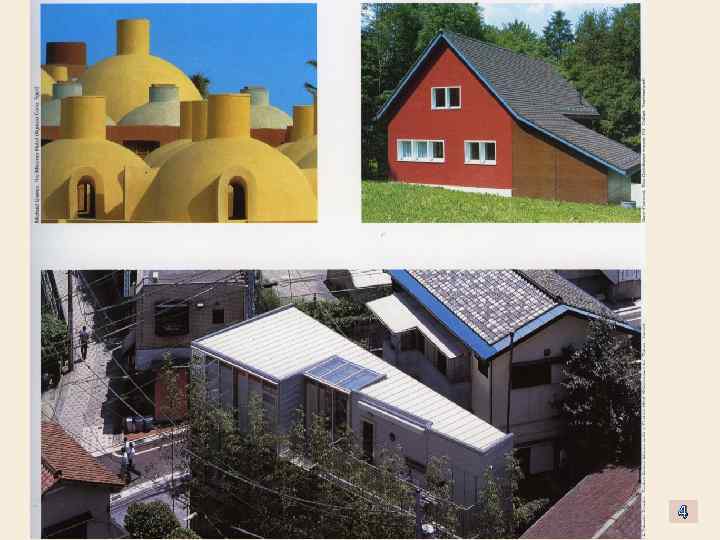

4

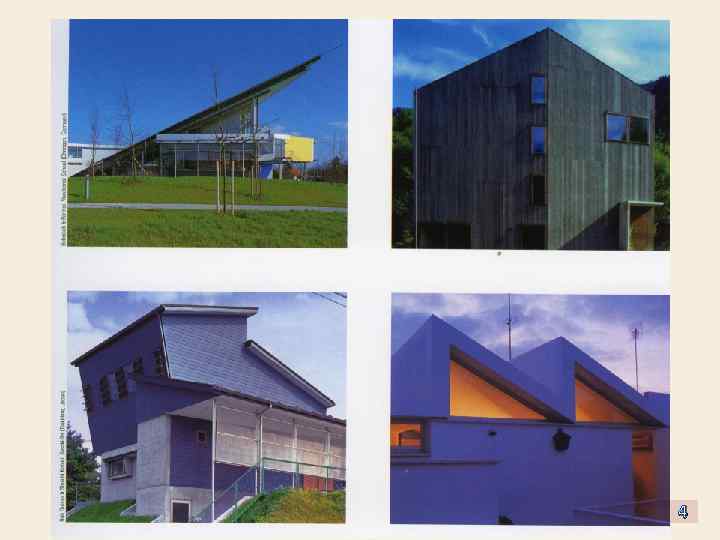

4
4
Дисциплина: «Архитектурные конструкции и теория конструирования» 4

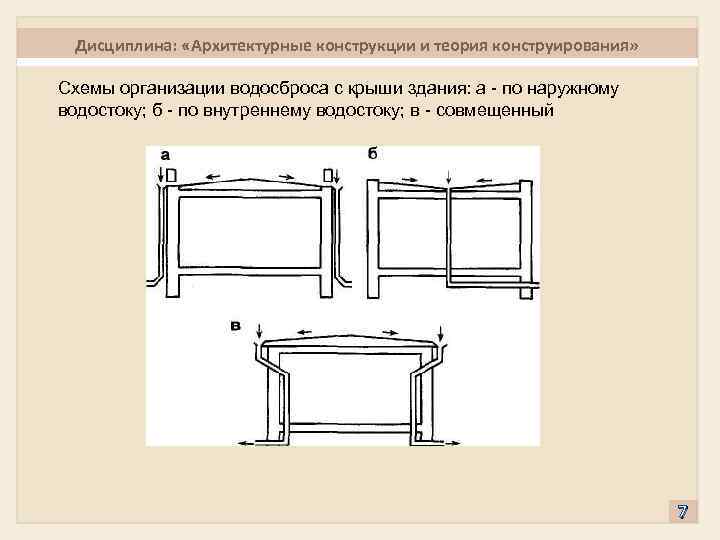

Дисциплина: «Архитектурные конструкции и теория конструирования» Схемы организации водосброса с крыши здания: а по наружному водостоку; б по внутреннему водостоку; в совмещенный 7

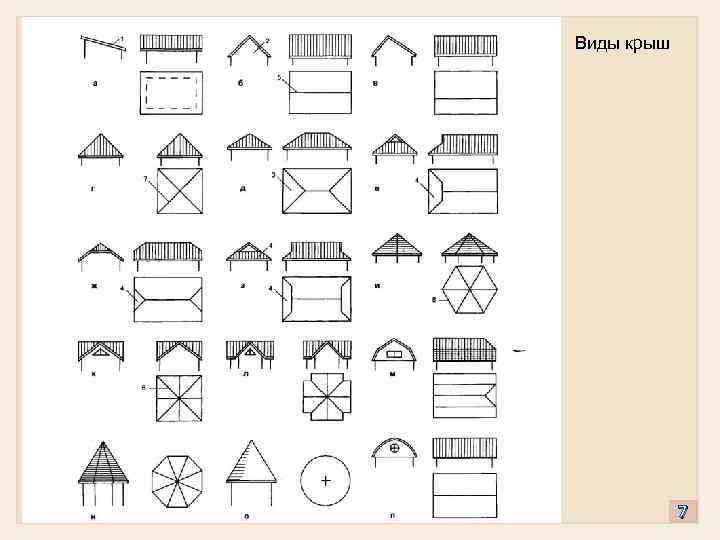

Виды крыш 7

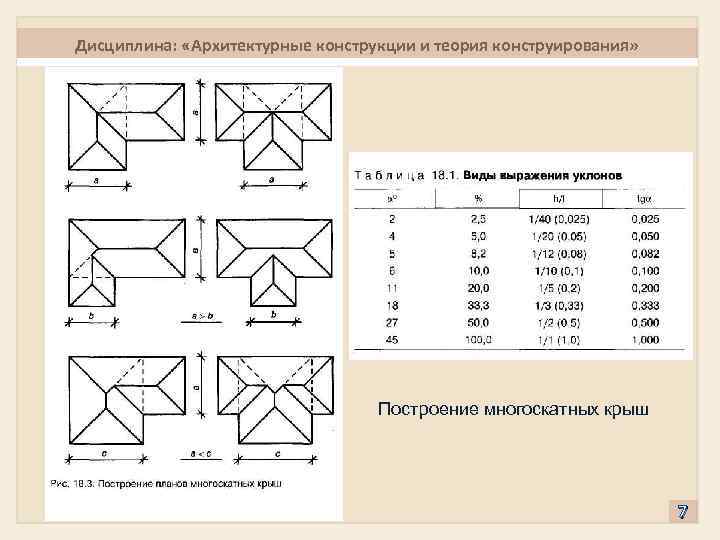

Дисциплина: «Архитектурные конструкции и теория конструирования» Построение многоскатных крыш 7

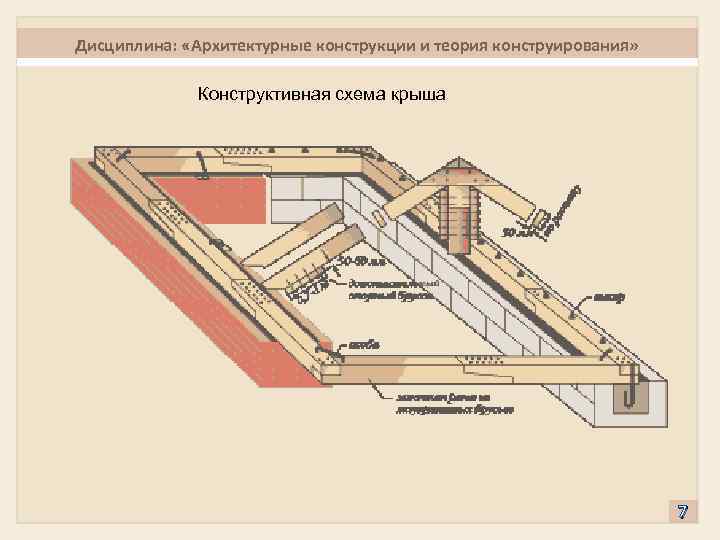

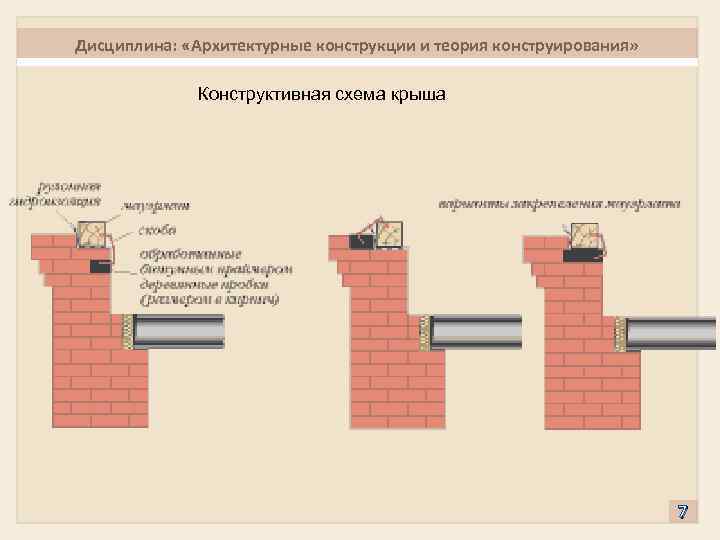

Дисциплина: «Архитектурные конструкции и теория конструирования» Конструктивная схема крыша 7
Дисциплина: «Архитектурные конструкции и теория конструирования» 7
Дисциплина: «Архитектурные конструкции и теория конструирования» Узлы соединения 7
Дисциплина: «Архитектурные конструкции и теория конструирования» Конструктивная схема крыша 7
Дисциплина: «Архитектурные конструкции и теория конструирования» Конструктивная схема крыша 7
Дисциплина: «Архитектурные конструкции и теория конструирования» Стропильные конструкции односкатных крыш: 1 стена; 2 перекрытие; 3 стропило; 4 подстропильный брус; 5 стойка; 6 стойка шпренгеля; 7 подкос; 8 пристенная стойка 7

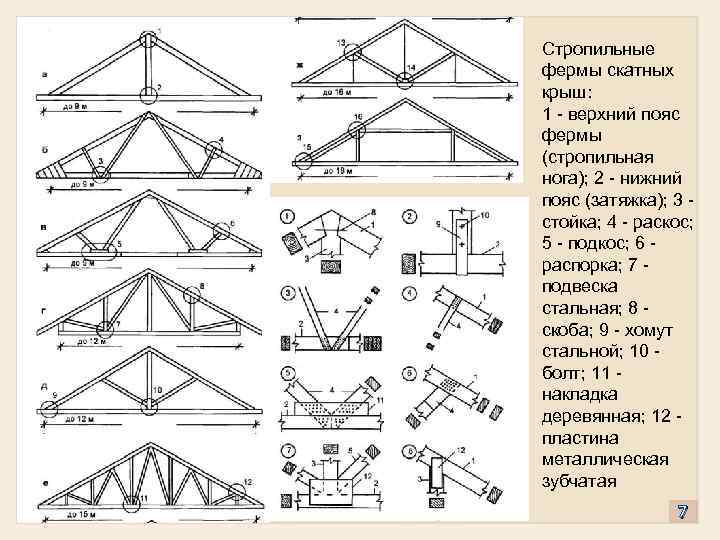

Стропильные фермы скатных крыш: 1 верхний пояс фермы (стропильная нога); 2 нижний пояс (затяжка); 3 стойка; 4 раскос; 5 подкос; 6 распорка; 7 подвеска стальная; 8 скоба; 9 хомут стальной; 10 болт; 11 накладка деревянная; 12 пластина металлическая зубчатая 7

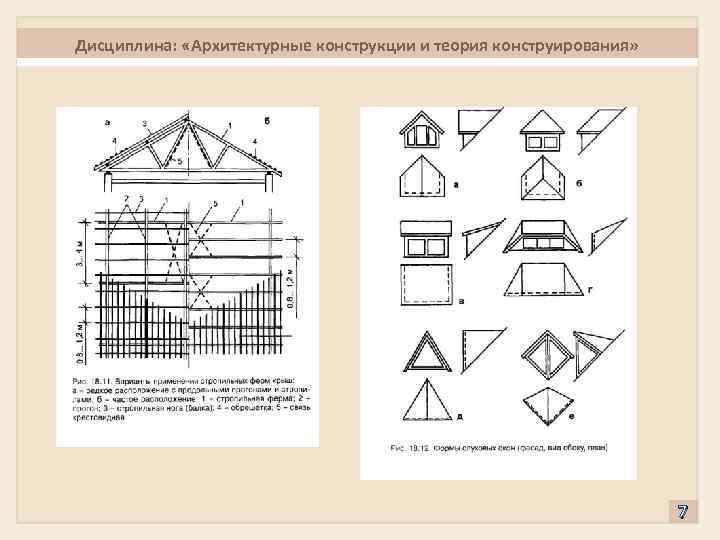

Дисциплина: «Архитектурные конструкции и теория конструирования» 7

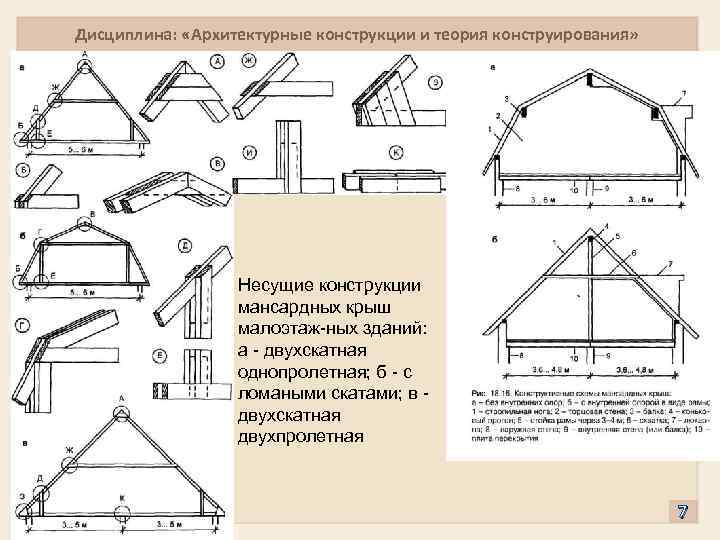

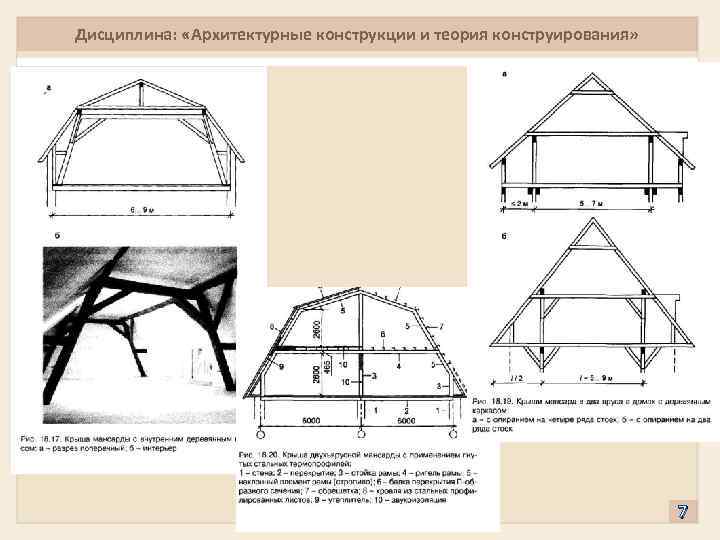

Дисциплина: «Архитектурные конструкции и теория конструирования» Несущие конструкции мансардных крыш малоэтаж ных зданий: а двухскатная однопролетная; б с ломаными скатами; в двухскатная двухпролетная 7
Дисциплина: «Архитектурные конструкции и теория конструирования» 7

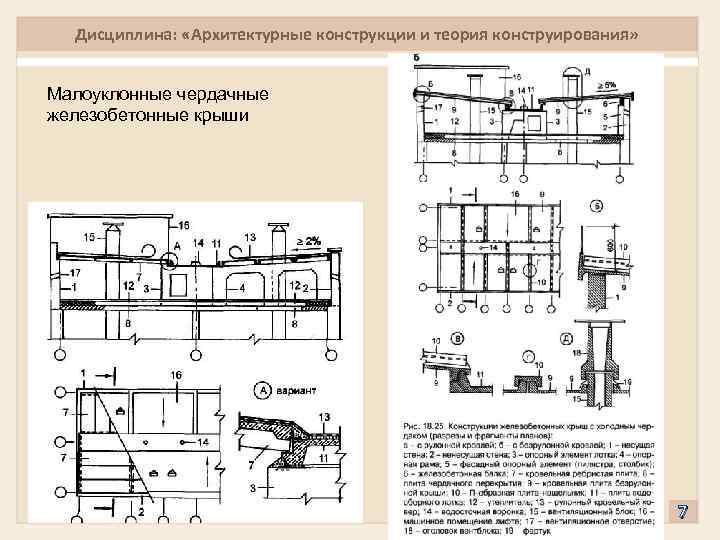

Дисциплина: «Архитектурные конструкции и теория конструирования» Малоуклонные чердачные железобетонные крыши 7

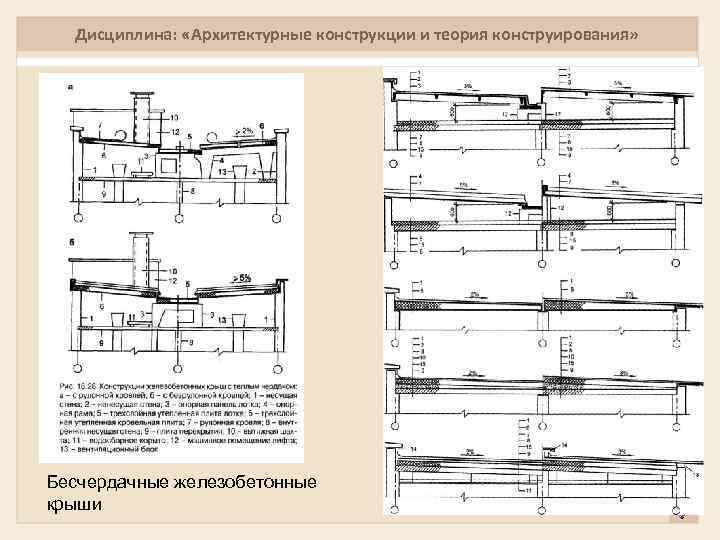

Дисциплина: «Архитектурные конструкции и теория конструирования» Бесчердачные железобетонные крыши 7

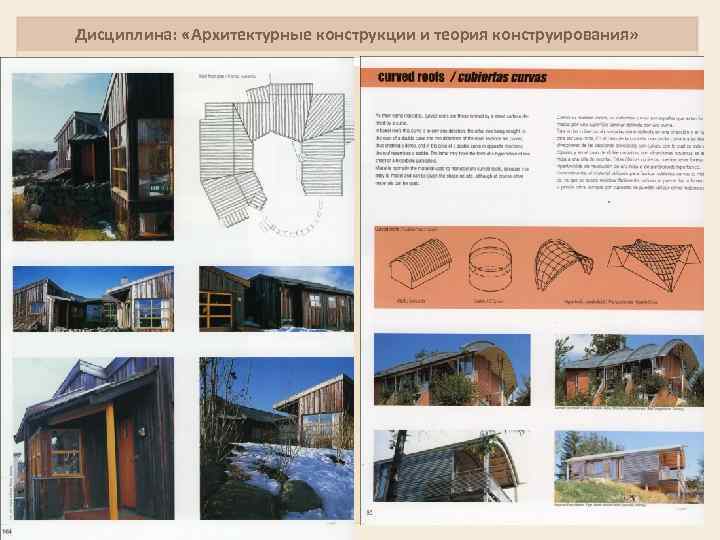

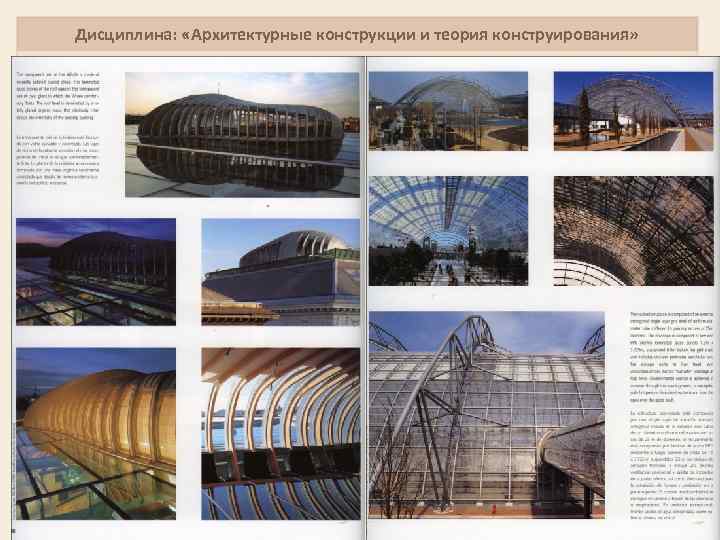

Дисциплина: «Архитектурные конструкции и теория конструирования» 7

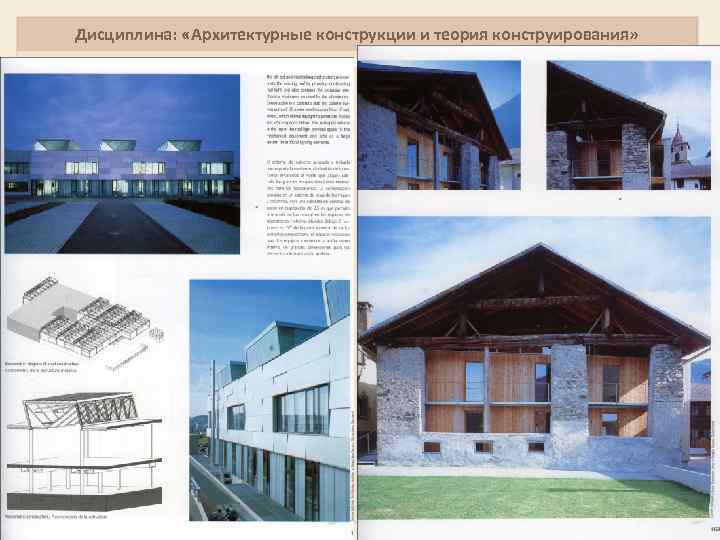

Дисциплина: «Архитектурные конструкции и теория конструирования» 7

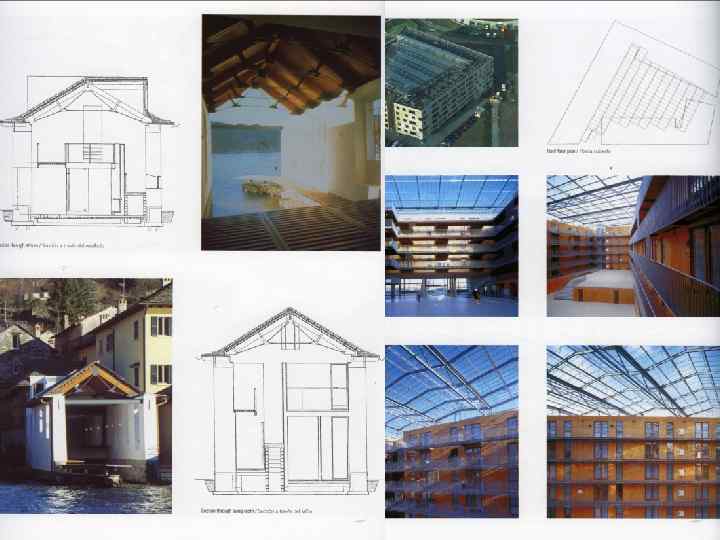

Дисциплина: «Архитектурные конструкции и теория конструирования» 7

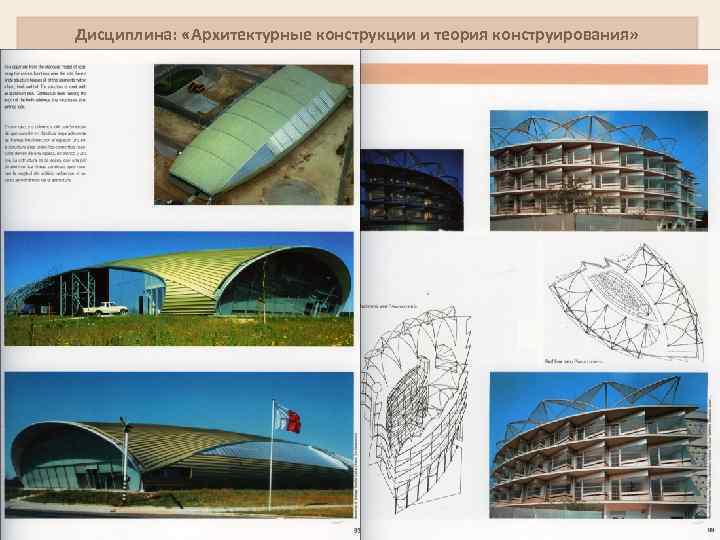

Дисциплина: «Архитектурные конструкции и теория конструирования» 7
Дисциплина: «Архитектурные конструкции и теория конструирования» 7
Дисциплина: «Архитектурные конструкции и теория конструирования» 7
