Дисциплина: «Архитектурные конструкции и теория конструирования» Лекция 3. 1 «Стены зданий» Дисциплина: «Архитектурные конструкции и теория конструирования» Лекция 3. 1 «Стены зданий»

Дисциплина: «Архитектурные конструкции и теория конструирования» Классификация: 1. по местоположению – наружные и внутренние; Дисциплина: «Архитектурные конструкции и теория конструирования» Классификация: 1. по местоположению – наружные и внутренние; 2. по статической функции стены несущая, самонесущая, ненесущая или навесная конструкция; 3. по материалу и технологии возведения, определяемые строительной системой здания; 4. по конструктивному решению в виде однослойной или слоистой ограждающей конструкции. 4

Дисциплина: «Архитектурные конструкции и теория конструирования» Несущие стены воспринимают нагрузки от других частей здания Дисциплина: «Архитектурные конструкции и теория конструирования» Несущие стены воспринимают нагрузки от других частей здания (перекрытий, крыш) и вместе с собствен ным весом передают их на фундаменты. Самонесущие стены опираются на фундаменты, но нагрузку несут только от собственной силы тяжести. Ненесущие (в том числе навесные) стены являются ограждениями, опирающимися в каждом этаже на др. элементы (перекрытия, внутренние стены) и воспринимающимися собственный вес в пределах одного этажа. 4

Дисциплина: «Архитектурные конструкции и теория конструирования» Конструктивные схемы 4 Дисциплина: «Архитектурные конструкции и теория конструирования» Конструктивные схемы 4

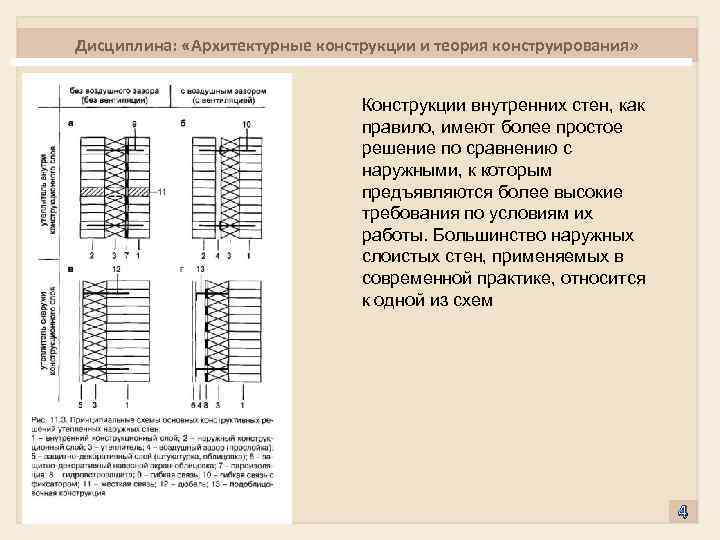

Дисциплина: «Архитектурные конструкции и теория конструирования» Конструкции внутренних стен, как правило, имеют более простое Дисциплина: «Архитектурные конструкции и теория конструирования» Конструкции внутренних стен, как правило, имеют более простое решение по сравнению с наружными, к которым предъявляются более высокие требования по условиям их работы. Большинство наружных слоистых стен, применяемых в современной практике, относится к одной из схем 4

Дисциплина: «Архитектурные конструкции и теория конструирования» Стены из бревен, брусьев, досок 4 Дисциплина: «Архитектурные конструкции и теория конструирования» Стены из бревен, брусьев, досок 4

Дисциплина: «Архитектурные конструкции и теория конструирования» Стены из брусьев 6 Дисциплина: «Архитектурные конструкции и теория конструирования» Стены из брусьев 6

Дисциплина: «Архитектурные конструкции и теория конструирования» Способы соединения 7 Дисциплина: «Архитектурные конструкции и теория конструирования» Способы соединения 7

Дисциплина: «Архитектурные конструкции и теория конструирования» Варианты утепления стен из бруса 7 Дисциплина: «Архитектурные конструкции и теория конструирования» Варианты утепления стен из бруса 7

Дисциплина: «Архитектурные конструкции и теория конструирования» Стены из бревен 7 Дисциплина: «Архитектурные конструкции и теория конструирования» Стены из бревен 7

Дисциплина: «Архитектурные конструкции и теория конструирования» Форма плана стен в здании может быть не Дисциплина: «Архитектурные конструкции и теория конструирования» Форма плана стен в здании может быть не только прямоугольной, но и многоугольной и даже криволиней ной, которую можно выполнить из вертикально постав ленных бревен или брусьев 7

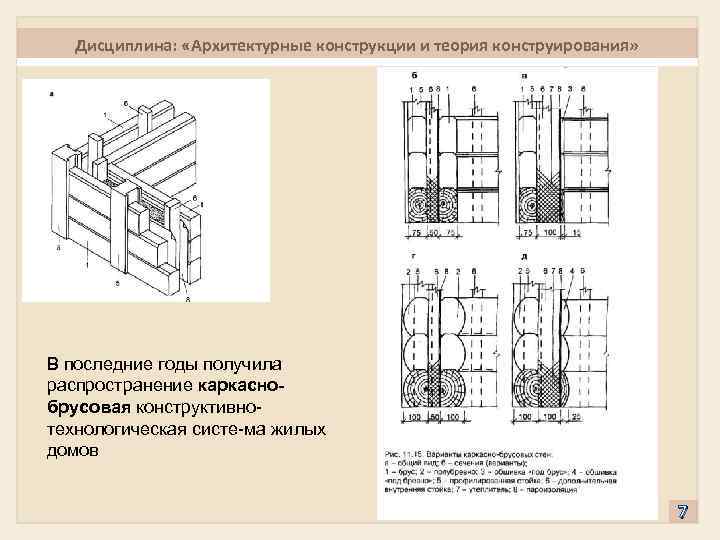

Дисциплина: «Архитектурные конструкции и теория конструирования» В последние годы получила распространение каркасно брусовая конструктивно Дисциплина: «Архитектурные конструкции и теория конструирования» В последние годы получила распространение каркасно брусовая конструктивно технологическая систе ма жилых домов 7

Дисциплина: «Архитектурные конструкции и теория конструирования» Каркасно обшивная деревянная стена представляет собой обшиваемую снаружи Дисциплина: «Архитектурные конструкции и теория конструирования» Каркасно обшивная деревянная стена представляет собой обшиваемую снаружи и изнутри конструкцию из дощатых стоек (например, сечением 120 х 40 мм), закрепленных с помощью горизонтальных обвязок, на которые опирают дощатые балки перекрытий 7

Дисциплина: «Архитектурные конструкции и теория конструирования» Для строительства сборных малоэтажных жилых зданий достаточно широко Дисциплина: «Архитектурные конструкции и теория конструирования» Для строительства сборных малоэтажных жилых зданий достаточно широко используют деревянные панели В целях унификации конструкций деревянных панельных зданий все размеры элементов кратными 100 мм. Шаг стоек каркаса панелей принимают 600 мм, а ширину панелей кратной этой величине от 600 до 6000 мм. Высота панелей принимается 2, 5 3, 0 м в зависимости от сопряжений элементов. 7

Дисциплина: «Архитектурные конструкции и теория конструирования» Каменная кладка Кирпич или камень прямоугольной формы имеют Дисциплина: «Архитектурные конструкции и теория конструирования» Каменная кладка Кирпич или камень прямоугольной формы имеют шесть граней. Две противоположные наибольшие грани, которыми кирпич (камень) кладут на раствор, называют постелями (нижней и верхней); длинные боковые грани кирпича ложками, короткие тычками. 7

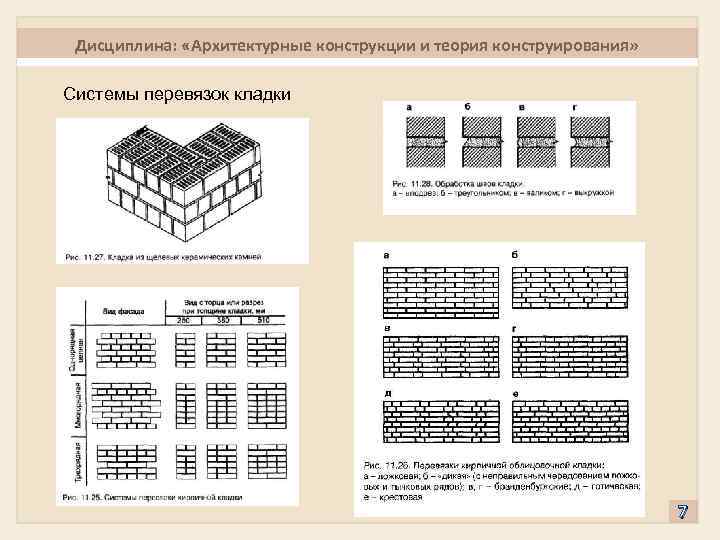

Дисциплина: «Архитектурные конструкции и теория конструирования» Системы перевязок кладки 7 Дисциплина: «Архитектурные конструкции и теория конструирования» Системы перевязок кладки 7

Дисциплина: «Архитектурные конструкции и теория конструирования» Кладка стен с каналами 7 Дисциплина: «Архитектурные конструкции и теория конструирования» Кладка стен с каналами 7

Дисциплина: «Архитектурные конструкции и теория конструирования» 7 Дисциплина: «Архитектурные конструкции и теория конструирования» 7

Дисциплина: «Архитектурные конструкции и теория конструирования» Конструкции каменный стен 7 Дисциплина: «Архитектурные конструкции и теория конструирования» Конструкции каменный стен 7

Дисциплина: «Архитектурные конструкции и теория конструирования» Стены из ячеистобетонных блоков 7 Дисциплина: «Архитектурные конструкции и теория конструирования» Стены из ячеистобетонных блоков 7

Дисциплина: «Архитектурные конструкции и теория конструирования» Элементы каменных стен Перемычки 7 Дисциплина: «Архитектурные конструкции и теория конструирования» Элементы каменных стен Перемычки 7

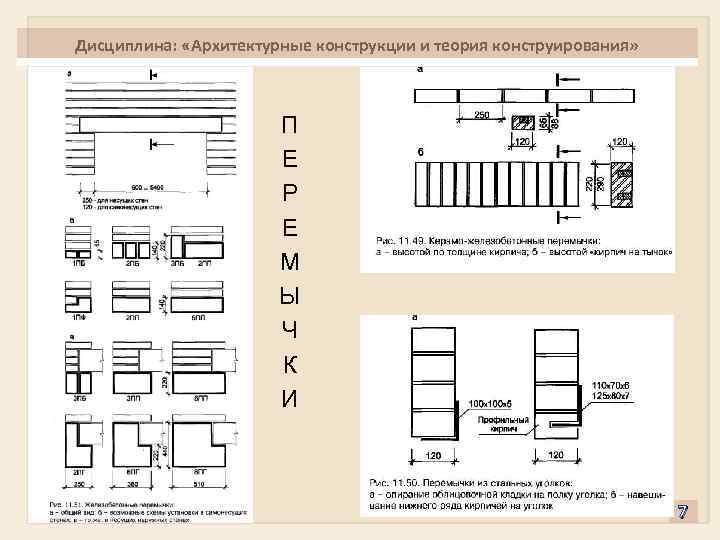

Дисциплина: «Архитектурные конструкции и теория конструирования» П Е Р Е М Ы Ч К Дисциплина: «Архитектурные конструкции и теория конструирования» П Е Р Е М Ы Ч К И 7

Дисциплина: «Архитектурные конструкции и теория конструирования» Цоколь, карниз, деформационные швы 7 Дисциплина: «Архитектурные конструкции и теория конструирования» Цоколь, карниз, деформационные швы 7
