Дисциплина 23/13 «Радиационная и химическая защита» Тема № 3: «Основы выявления и оценки радиационной Дисциплина 23/13 «Радиационная и химическая защита» Тема № 3: «Основы выявления и оценки радиационной и химической обстановки» Занятие № 3: «Методические основы решения задач выявления и оценки радиационной обстановки при авариях на радиационно опасных объектах»

УЧЕБНЫЕ ВОПРОСЫ: 1. Исходные данные для выявления и оценки радиационной обстановки. 2. Порядок выявления УЧЕБНЫЕ ВОПРОСЫ: 1. Исходные данные для выявления и оценки радиационной обстановки. 2. Порядок выявления радиационной обстановки различными методами. 3. Порядок нанесения радиационной обстановки на рабочую карту (схему). Литература: Горбунов С. В. Методика оценки радиационной обстановки при разрушении ядерного энергетического реактора на АЭС. – Учебное пособие. Новогорск: АГЗ МЧС России, 1996. Инв. № 950 к

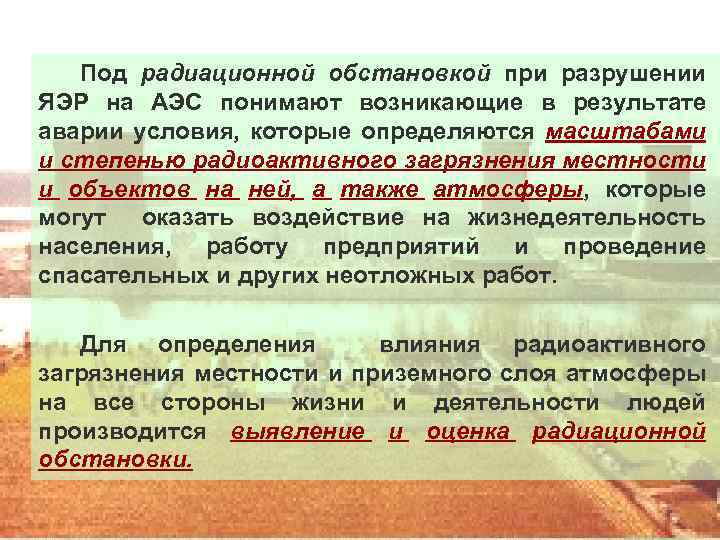

Под радиационной обстановкой при разрушении ЯЭР на АЭС понимают возникающие в результате аварии условия, Под радиационной обстановкой при разрушении ЯЭР на АЭС понимают возникающие в результате аварии условия, которые определяются масштабами и степенью радиоактивного загрязнения местности и объектов на ней, а также атмосферы, которые могут оказать воздействие на жизнедеятельность населения, работу предприятий и проведение спасательных и других неотложных работ. Для определения влияния радиоактивного загрязнения местности и приземного слоя атмосферы на все стороны жизни и деятельности людей производится выявление и оценка радиационной обстановки.

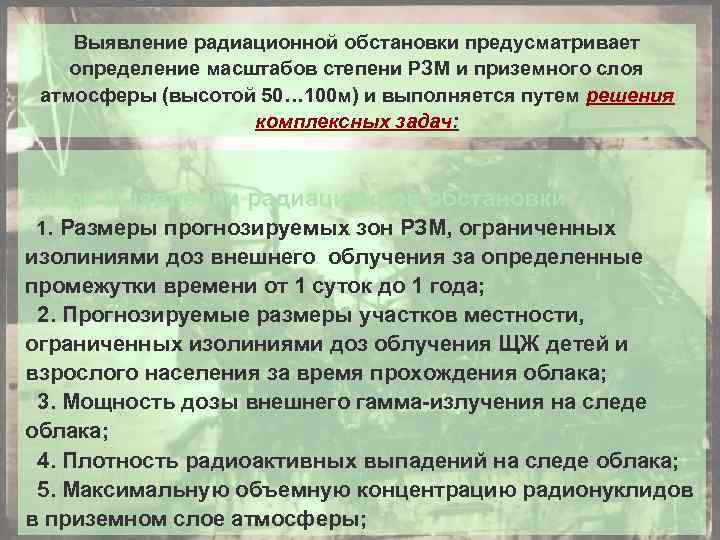

Выявление радиационной обстановки предусматривает определение масштабов степени РЗМ и приземного слоя атмосферы (высотой 50… Выявление радиационной обстановки предусматривает определение масштабов степени РЗМ и приземного слоя атмосферы (высотой 50… 100 м) и выполняется путем решения комплексных задач: а) при выявлении радиационной обстановки: 1. Размеры прогнозируемых зон РЗМ, ограниченных изолиниями доз внешнего облучения за определенные промежутки времени от 1 суток до 1 года; 2. Прогнозируемые размеры участков местности, ограниченных изолиниями доз облучения ЩЖ детей и взрослого населения за время прохождения облака; 3. Мощность дозы внешнего гамма-излучения на следе облака; 4. Плотность радиоактивных выпадений на следе облака; 5. Максимальную объемную концентрацию радионуклидов в приземном слое атмосферы;

б) при оценке радиационной обстановки: Дозовые характеристики 1. Дозу внешнего облучения при прохождении радиоактивного б) при оценке радиационной обстановки: Дозовые характеристики 1. Дозу внешнего облучения при прохождении радиоактивного облака; 2. Дозу внешнего облучения при расположении на следе облака; 3. Дозу внутреннего облучения при ингаляционном поступлении РВ; 4. Дозу облучения щитовидной железы для детей и взрослого населения; 5. Дозу внешнего облучения при преодолении следа облака; Временные характеристики 1. Допустимое время начала преодоления следа облака; 2. Допустимое время пребывания на загрязненной территории; 3. Допустимое время начала работ на загрязненной территории.

Исходные данные для выявления радиационной обстановки методом прогнозирования: а) информация об АЭС: ü тип Исходные данные для выявления радиационной обстановки методом прогнозирования: а) информация об АЭС: ü тип ЯЭР (РБМК, ВВЭР) ü электрическая мощность ЯЭР WЭ, МВт ü координаты АЭС (X, У), км ü астрономическое время разрушения реактора ТР, (число, месяц, часы, минуты) б) метеорологические характеристики: ü скорость ветра на высоте 10 м U 0, м/с ü направление ветра на высоте 10 м , , град ü облачность (ясно, переменная, сплошная) в) дополнительная информация: приводится отдельно при информация: рассмотрении каждой конкретной задачи

Задача 1. Определение размеров зон радиоактивного загрязнения местности и отображение их на карте Зоны Задача 1. Определение размеров зон радиоактивного загрязнения местности и отображение их на карте Зоны радиоактивного загрязнения представляют собой участки местности, ограниченные изолиниями доз внешнего облучения, которые может получить незащищенное население при открытом расположении за промежутки времени, определяемые с момента начала выброса РВ (время формирования заданной дозы облучения). Фактическое время формирования дозы облучения меньше на время подхода облака t. П. Дополнительная информация: Ш заданная доза внешнего облучения при открытом расположении, D 0, рад; значения доз внешнего облучения D 0 выбираются, как правило, в соответствии с требованиями НРБ и критериями для принятия решения (Приложение 3, стр. 80); Ш время формирования заданной дозы внешнего облучения t. Ф (в интервале от 1 часа до 1 года с момента начала выброса РВ в атмосферу).

В приложение 3, стр. 80 приведены два предела : нижний уровень (уровень А) и В приложение 3, стр. 80 приведены два предела : нижний уровень (уровень А) и верхний уровень (уровень Б) Принятие решений о мерах защиты населения в случае крупной РА с радиоактивным загрязнением территории проводится на основании сравнения прогнозируемой дозы, предотвращаемой защитным мероприятием, с уровнями А и Б Если ниже уровня А, то нет необходимости проводить защитные мероприятия Если уровень облучения превосходит уровень А, но не достигает уровня Б, то меры защиты принимаются по принципам обоснования и оптимизации с учетом конкретной обстановки и местных условий Если превышает уровень Б, то проводятся защитные мероприятия Укрытие и эвакуация – для всего тела Йодная профилактика – для отдельных органов

Критерии для принятия неотложных решений в начальном периоде радиационной аварии Меры защиты Укрытие Йодная Критерии для принятия неотложных решений в начальном периоде радиационной аварии Меры защиты Укрытие Йодная профилактика: взрослые дети Эвакуация Предотвращаемая доза за первые 10 суток, м. Зв на все тело щитовидная железа, легкие, кожа уровень А уровень Б 5 50 500 - - - 250* 100* 2500* 1000* 50 500 5000

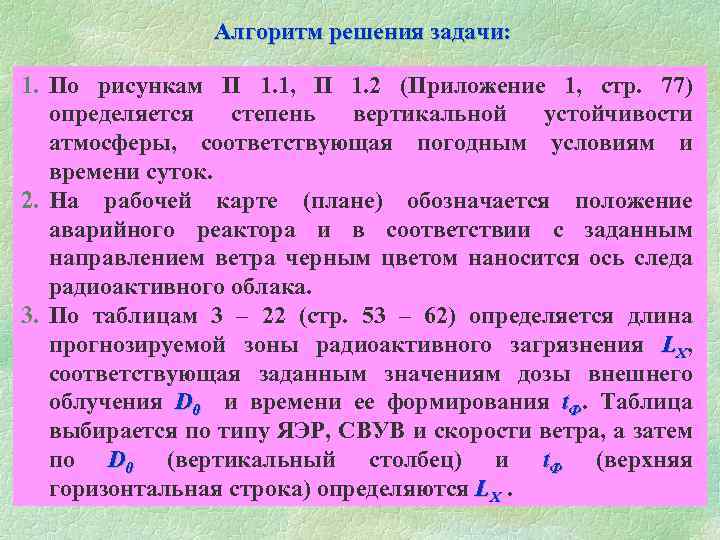

Алгоритм решения задачи: 1. По рисункам П 1. 1, П 1. 2 (Приложение 1, Алгоритм решения задачи: 1. По рисункам П 1. 1, П 1. 2 (Приложение 1, стр. 77) определяется степень вертикальной устойчивости атмосферы, соответствующая погодным условиям и времени суток. 2. На рабочей карте (плане) обозначается положение аварийного реактора и в соответствии с заданным направлением ветра черным цветом наносится ось следа радиоактивного облака. 3. По таблицам 3 – 22 (стр. 53 – 62) определяется длина прогнозируемой зоны радиоактивного загрязнения LХ, соответствующая заданным значениям дозы внешнего облучения D 0 и времени ее формирования t. Ф. Таблица выбирается по типу ЯЭР, СВУВ и скорости ветра, а затем по D 0 (вертикальный столбец) и t. Ф (верхняя горизонтальная строка) определяются LХ.

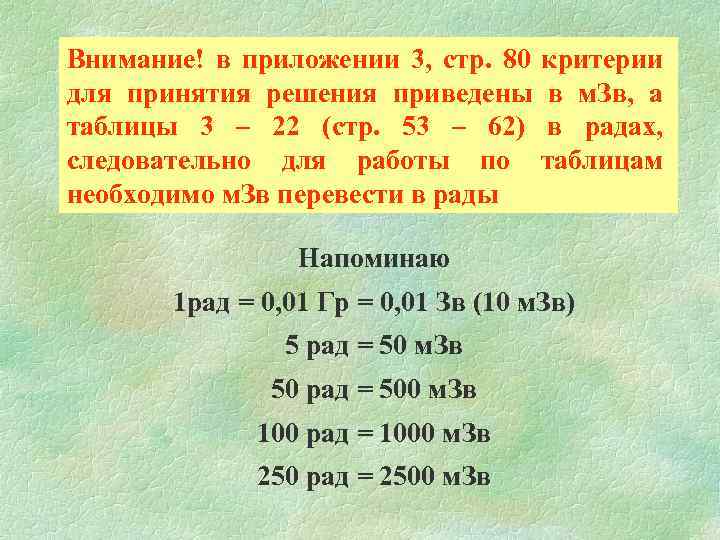

Внимание! в приложении 3, стр. 80 критерии для принятия решения приведены в м. Зв, Внимание! в приложении 3, стр. 80 критерии для принятия решения приведены в м. Зв, а таблицы 3 – 22 (стр. 53 – 62) в радах, следовательно для работы по таблицам необходимо м. Зв перевести в рады Напоминаю 1 рад = 0, 01 Гр = 0, 01 Зв (10 м. Зв) 5 рад = 50 м. Зв 50 рад = 500 м. Зв 100 рад = 1000 м. Зв 250 рад = 2500 м. Зв

4. Максимальная ширина зоны (на середине длины) определяется по формуле 1, стр20: LУ = 4. Максимальная ширина зоны (на середине длины) определяется по формуле 1, стр20: LУ = а·LХ (км) где а - коэффициент, зависящий от степени вертикальной устойчивости атмосферы (таблица 1, стр. 52). 5. Площадь зоны радиоактивного определяется по формуле 2, стр21: S = 0, 8· LХ · LУ (км 2) загрязнения 6. Используя найденные размеры, зоны в масштабе карты отображаются в виде правильных эллипсов; цвет линий на ранней фазе аварии - черный. *При решении задач с разрушением реакторов типа ВВЭР-440 длина зон радиоактивного загрязнения определяется по данным, выбранным для реактора ВВЭР-1000, и умножением соответствующих значений на коэффициент 0, 663, формула 3, стр. 21: LХ(ВВЭР-440) = 0, 663·LХ(ВВЭР-1000)

Схема нанесения зон радиоактивного загрязнения на ранней фазе аварии, где проводятся защитные мероприятия Зона Схема нанесения зон радиоактивного загрязнения на ранней фазе аварии, где проводятся защитные мероприятия Зона эвакуации Зона укрытия

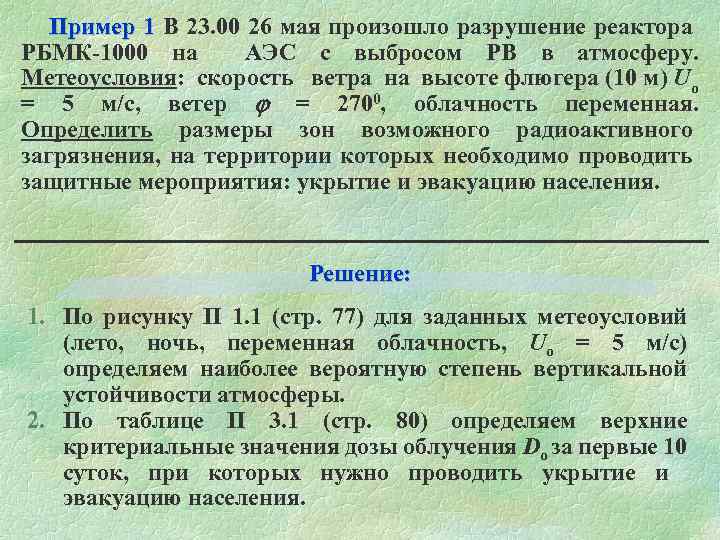

Пример 1 В 23. 00 26 мая произошло разрушение реактора 1 РБМК-1000 на АЭС Пример 1 В 23. 00 26 мая произошло разрушение реактора 1 РБМК-1000 на АЭС с выбросом РВ в атмосферу. Метеоусловия: скорость ветра на высоте флюгера (10 м) Uо = 5 м/с, ветер = 2700, облачность переменная. Определить размеры зон возможного радиоактивного загрязнения, на территории которых необходимо проводить защитные мероприятия: укрытие и эвакуацию населения. Решение: 1. По рисунку П 1. 1 (стр. 77) для заданных метеоусловий (лето, ночь, переменная облачность, Uо = 5 м/с) определяем наиболее вероятную степень вертикальной устойчивости атмосферы. 2. По таблице П 3. 1 (стр. 80) определяем верхние критериальные значения дозы облучения Do за первые 10 суток, при которых нужно проводить укрытие и эвакуацию населения.

3. Длину зон радиоактивного загрязнения определяем по таблице 7 (стр. 55). 4. По формуле 3. Длину зон радиоактивного загрязнения определяем по таблице 7 (стр. 55). 4. По формуле (3. 1) определяем максимальную (на половине длины) ширину зоны. Для этого по таблице 1 (стр. 52) находим значение коэффициента а. 5. По формуле (3. 2) определяем площадь зон радиоактивного загрязнения. 6. Результаты вычислений сводим в таблицу. Наименование зоны Lх, км Размеры зон Lу, км S, км Укрытие населения (5 рад за первые 10 сут) Эвакуация населения (50 рад за первые 10 сут) 7. Используя найденные размеры, отображаем зоны на картах, планах, схемах в соответствующем масштабе.

Пример 2 В 23. 00 10. 02 произошло разрушение реактора ВВЭР-440 на АЭС (02002) Пример 2 В 23. 00 10. 02 произошло разрушение реактора ВВЭР-440 на АЭС (02002) с выбросом РВ в атмосферу. Метеоусловия: скорость ветра на высоте флюгера (10 м) Uо = 3 м/с, направление = 450, облачность переменная. Определить размеры зон возможного радиоактивного загрязнения, соответствующих дозам облучения 5 рад за 2 мес. и 50 рад за 1 год и нанести их на карту.

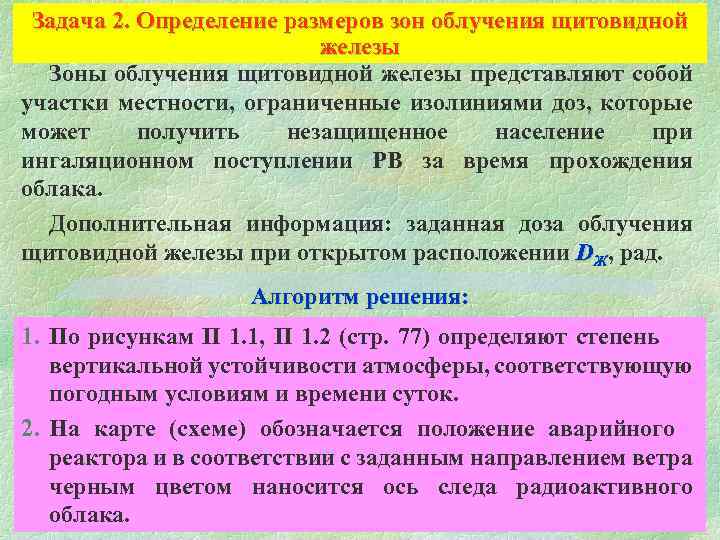

Задача 2. Определение размеров зон облучения щитовидной железы Зоны облучения щитовидной железы представляют собой Задача 2. Определение размеров зон облучения щитовидной железы Зоны облучения щитовидной железы представляют собой участки местности, ограниченные изолиниями доз, которые может получить незащищенное население при ингаляционном поступлении РВ за время прохождения облака. Дополнительная информация: заданная доза облучения щитовидной железы при открытом расположении DЖ, рад. Алгоритм решения: 1. По рисункам П 1. 1, П 1. 2 (стр. 77) определяют степень вертикальной устойчивости атмосферы, соответствующую погодным условиям и времени суток. 2. На карте (схеме) обозначается положение аварийного реактора и в соответствии с заданным направлением ветра черным цветом наносится ось следа радиоактивного облака.

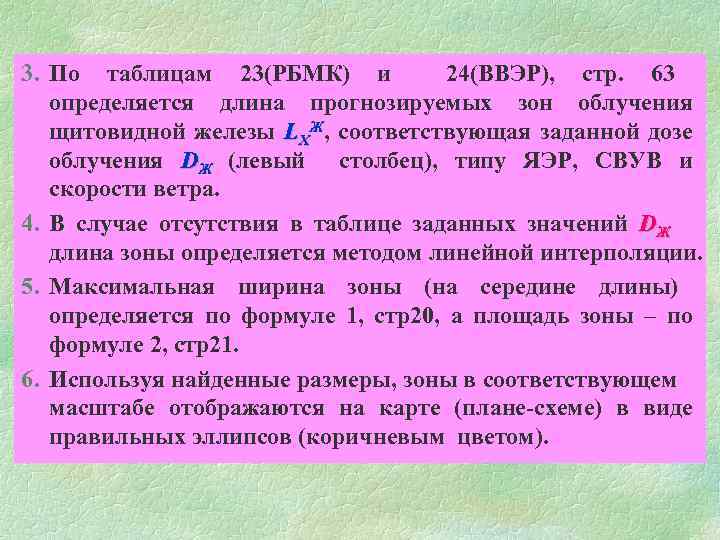

3. По таблицам 23(РБМК) и 24(ВВЭР), стр. 63 определяется длина прогнозируемых зон облучения щитовидной 3. По таблицам 23(РБМК) и 24(ВВЭР), стр. 63 определяется длина прогнозируемых зон облучения щитовидной железы LХЖ, соответствующая заданной дозе облучения DЖ (левый столбец), типу ЯЭР, СВУВ и скорости ветра. 4. В случае отсутствия в таблице заданных значений DЖ длина зоны определяется методом линейной интерполяции. 5. Максимальная ширина зоны (на середине длины) определяется по формуле 1, стр20, а площадь зоны – по формуле 2, стр21. 6. Используя найденные размеры, зоны в соответствующем масштабе отображаются на карте (плане-схеме) в виде правильных эллипсов (коричневым цветом).

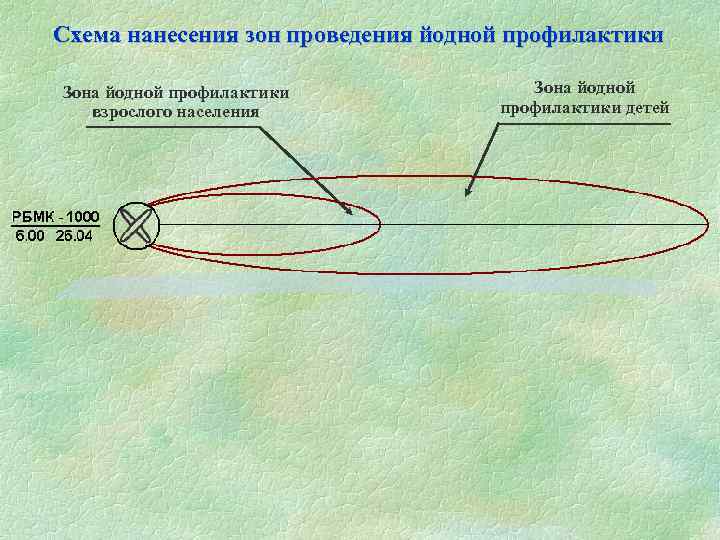

Схема нанесения зон проведения йодной профилактики Зона йодной профилактики взрослого населения Зона йодной профилактики Схема нанесения зон проведения йодной профилактики Зона йодной профилактики взрослого населения Зона йодной профилактики детей

Пример 3 В 20. 00 10. 06 произошло разрушение реактора ВВЭР-440 на АЭС (02002) Пример 3 В 20. 00 10. 06 произошло разрушение реактора ВВЭР-440 на АЭС (02002) с выбросом РВ в атмосферу. Метеоусловия: скорость ветра на высоте флюгера (10 м) U 0 = 7 м/с, направление = 450, облачность переменная. Определить размеры зон облучения, на территории которых производится йодная профилактика и эвакуация детей и взрослого населения.

Решение 1. По рисунку П 1. 2 (стр. 77) для заданных метеоусловий определяем наиболее Решение 1. По рисунку П 1. 2 (стр. 77) для заданных метеоусловий определяем наиболее вероятную степень вертикальной устойчивости атмосферы. 2. По таблице П 3. 1 (стр. 80) определяем верхние критериальные значения дозы облучения щитовидной железы, при которой нужно проводить йодную профилактику и эвакуацию взрослых, детей и беременных женщин. 3. По таблице 24 (стр. 63) и с учетом формулы 3, стр. 21 определяем длину зон облучения щитовидной железы для детей и взрослого населения. 4. По формуле 1, стр. 20 определяем максимальную ширину. Для этого по таблице 1 (стр. 52) определяем коэффициент для инверсии а. 5. По формуле 2, стр. 21 определяем площадь зон облучения щитовидной железы.

Задача 3. Определение мощности дозы внешнего излучения на Задача следе радиоактивного облака (1. 1. Задача 3. Определение мощности дозы внешнего излучения на Задача следе радиоактивного облака (1. 1. 4) Дополнительная информация: • координаты точки на следе облака Х(км), У(км) относительно аварийного реактора определяются по картам, планам, схемам в соответствующем масштабе; • время, прошедшее с момента начала выброса, t. Н, ч. Алгоритм решения 1. По рис. П 1. 1, П 1. 2 (стр. 77) определяем степень вертикальной устойчивости атмосферы, соответствующую погодным условиям и времени суток. 2. Определяем время, прошедшее с момента начала разрушения ЯЭР (время начала облучения): t. Н = Т – ТР. 3. По табл. 25, стр. 64 (РБМК-1000) и табл. 26, стр. 65 (ВВЭР-1000) определяется мощность дозы излучения на оси следа облака(Х) , приведенная к моменту времени t = 1 ч после начала выброса, Р 10 рад/ч. Значения Р 10 в случае разрушения реакторов типа ВВЭР-440, определяются умножением на коэффициент 0, 44 значений для реакторов ВВЭР-1000, взятых из табл. 26.

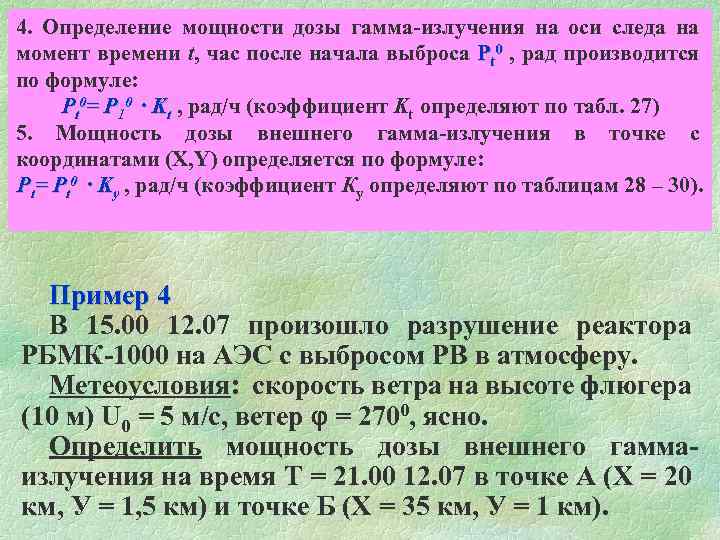

4. Определение мощности дозы гамма-излучения на оси следа на момент времени t, час после 4. Определение мощности дозы гамма-излучения на оси следа на момент времени t, час после начала выброса Рt 0 , рад производится по формуле: Рt 0= Р 10 · Kt , рад/ч (коэффициент Kt определяют по табл. 27) 5. Мощность дозы внешнего гамма-излучения в точке с координатами (Х, Y) определяется по формуле: Рt= Рt 0 · Kу , рад/ч (коэффициент Ку определяют по таблицам 28 – 30). Пример 4 В 15. 00 12. 07 произошло разрушение реактора РБМК-1000 на АЭС с выбросом РВ в атмосферу. Метеоусловия: скорость ветра на высоте флюгера (10 м) U 0 = 5 м/с, ветер = 2700, ясно. Определить мощность дозы внешнего гаммаизлучения на время Т = 21. 00 12. 07 в точке А (Х = 20 км, У = 1, 5 км) и точке Б (Х = 35 км, У = 1 км).
