Дипломный проект Выполнил Потапов Э Г Руководитель Друзьева

Дипломный проект Выполнил: Потапов Э. Г. Руководитель: Друзьева Н. Г.

Определение концентрации увлажняющих растворов при печатании на офсетных листовых машинах

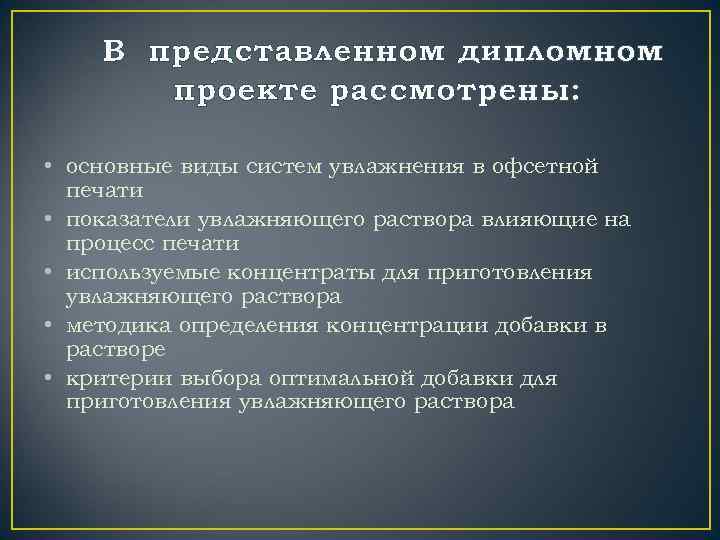

В представленном дипломном проекте рассмотрены: • основные виды систем увлажнения в офсетной печати • показатели увлажняющего раствора влияющие на процесс печати • используемые концентраты для приготовления увлажняющего раствора • методика определения концентрации добавки в растворе • критерии выбора оптимальной добавки для приготовления увлажняющего раствора

Принцип увлажнения и избирательного смачивания в офсетной печати Пробельные и печатающие элементы, обладают разными поверхностными свойствами, пробельные гидрофильны, хорошо воспринимают увлажняющий раствор, печатные олеофильны – воспринимают краску 1 - печатающие элементы; 2 – пробельные элементы; 3 – краска; 4 – увлажняющий раствор.

Состав водопроводной воды Показатели исходной воды могут отличаться, но в среднем таковы: общая жесткость 8 -12 °d. H карбонатная жесткость 7 °d. H уровень p. H 7, 2 ± 0, 4 электропроводность 250 -300 µS поверхностное натяжение 75 г/см хлориды <25 мг/л нитраты <20 мг/л сульфаты <50 мг/л Необходимые уровни значений для использования воды, как увлажняющего раствора общая жесткость 7 -10 °d. H карбонатная жесткость 3 -4 °d. H уровень p. H 4. 8 -5. 5 Электропроводность 800 -1500 µS поверхностное натяжение 50 г/см хлориды <25 мг/л Нитраты <20 мг/л сульфаты <50 мг/л Исходные свойства воды, не позволяют использовать ее в чистом виде, как увлажняющий раствор. Поэтому, чтобы достигнуть необходимых свойств, применяются концентрированные добавки, так называемые буферные добавки.

Состав увлажняющего раствора Спиртосодержащие растворы имеют, как правило 3 составных компонента: - вода, порядка 80 -90% - спирт - буферная добавка Растворы не имеющие в составе спирт включают также порядка трех компонентов, основным из которых является вода

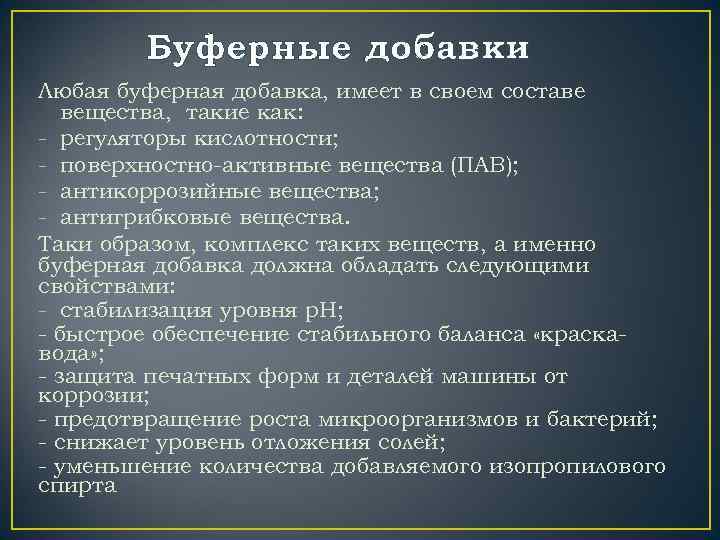

Буферные добавки Любая буферная добавка, имеет в своем составе вещества, такие как: - регуляторы кислотности; - поверхностно-активные вещества (ПАВ); - антикоррозийные вещества; - антигрибковые вещества. Таки образом, комплекс таких веществ, а именно буферная добавка должна обладать следующими свойствами: - стабилизация уровня p. H; - быстрое обеспечение стабильного баланса «краскавода» ; - защита печатных форм и деталей машины от коррозии; - предотвращение роста микроорганизмов и бактерий; - снижает уровень отложения солей; - уменьшение количества добавляемого изопропилового спирта

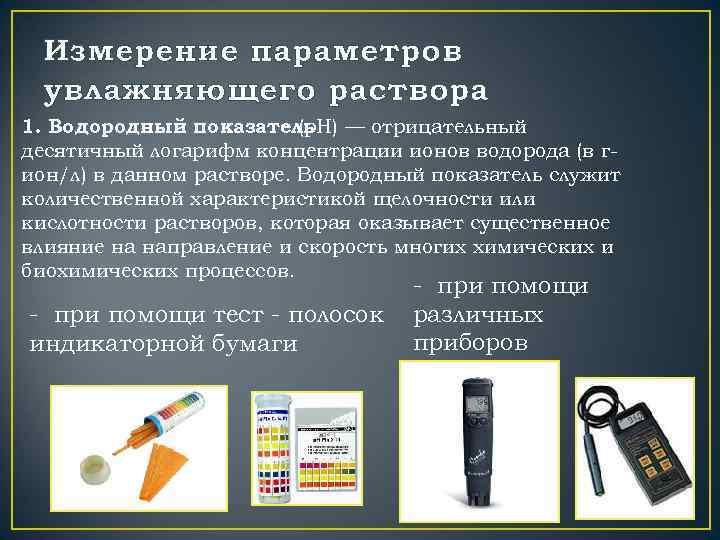

Измерение параметров увлажняющего раствора 1. Водородный показатель — отрицательный (р. Н) десятичный логарифм концентрации ионов водорода (в гион/л) в данном растворе. Водородный показатель служит количественной характеристикой щелочности или кислотности растворов, которая оказывает существенное влияние на направление и скорость многих химических и биохимических процессов. - при помощи тест - полосок индикаторной бумаги - при помощи различных приборов

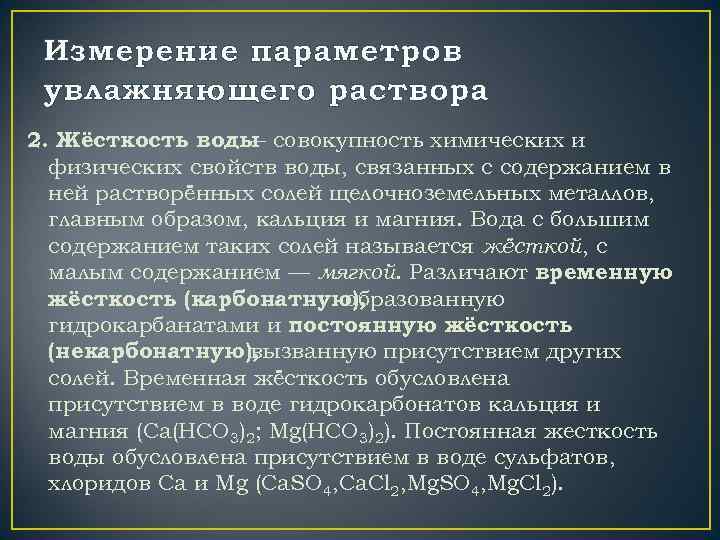

Измерение параметров увлажняющего раствора 2. Жёсткость воды совокупность химических и — физических свойств воды, связанных с содержанием в ней растворённых солей щелочноземельных металлов, главным образом, кальция и магния. Вода с большим содержанием таких солей называется жёсткой, с малым содержанием — мягкой. Различают временную жёсткость (карбонатную), образованную гидрокарбанатами и постоянную жёсткость (некарбонатную), вызванную присутствием других солей. Временная жёсткость обусловлена присутствием в воде гидрокарбонатов кальция и магния (Са(НСО 3)2; Mg(НСО 3)2). Постоянная жесткость воды обусловлена присутствием в воде сульфатов, хлоридов Са и Mg (Ca. SO 4, Ca. Cl 2, Mg. SO 4, Mg. Cl 2).

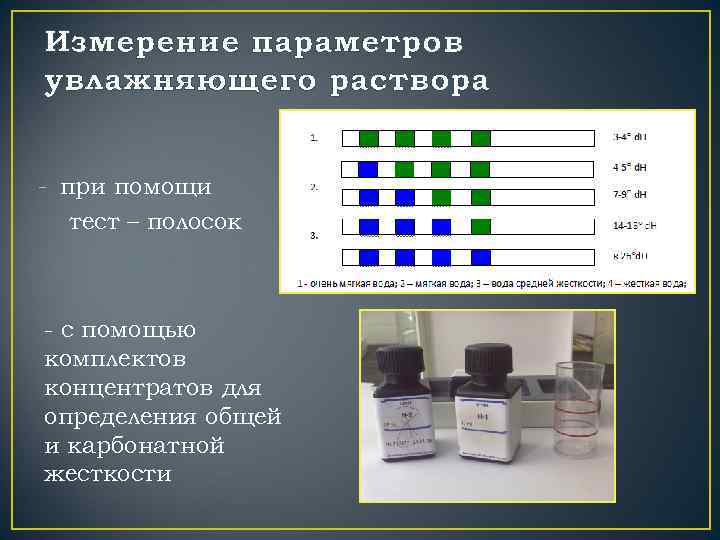

Измерение параметров увлажняющего раствора - при помощи тест – полосок - с помощью комплектов концентратов для определения общей и карбонатной жесткости

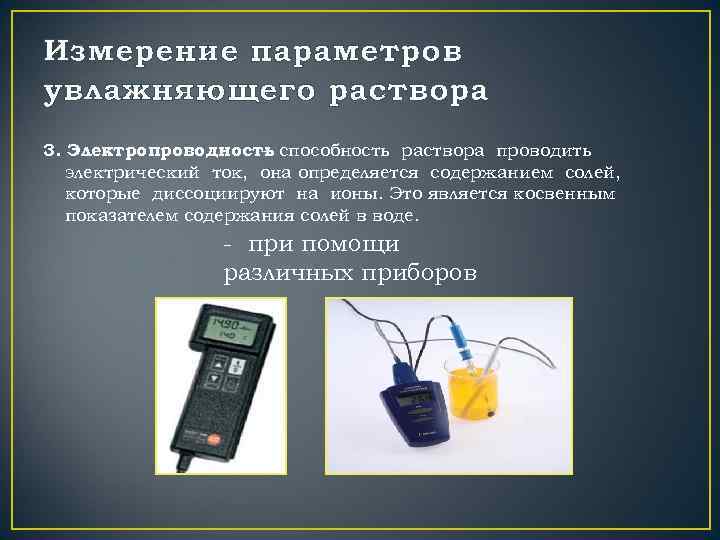

Измерение параметров увлажняющего раствора 3. Электропроводность способность раствора проводить электрический ток, она определяется содержанием солей, которые диссоциируют на ионы. Это является косвенным показателем содержания солей в воде. - при помощи различных приборов

Измерение параметров увлажняющего раствора Кислотность и электропроводность раствора измеряется с помощью прибора 2000 мини. PM лаборатория для определения измерения кислотности, электропроводности и температуры увлажняющего раствора. Диапазоны измерения: - p. H от 0, 00 до 14, 00 с точностью ± 0, 01 р. Н; - проводимости 0 -999, 9 с точностью ± 2%.

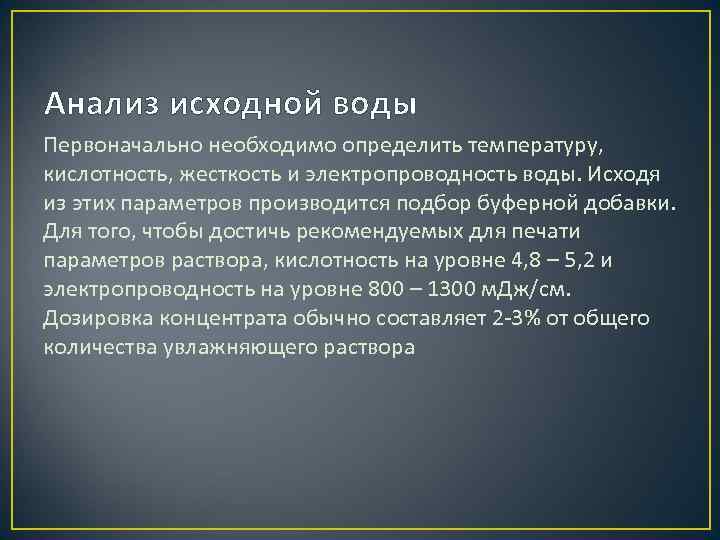

Анализ исходной воды Первоначально необходимо определить температуру, кислотность, жесткость и электропроводность воды. Исходя из этих параметров производится подбор буферной добавки. Для того, чтобы достичь рекомендуемых для печати параметров раствора, кислотность на уровне 4, 8 – 5, 2 и электропроводность на уровне 800 – 1300 м. Дж/см. Дозировка концентрата обычно составляет 2 -3% от общего количества увлажняющего раствора

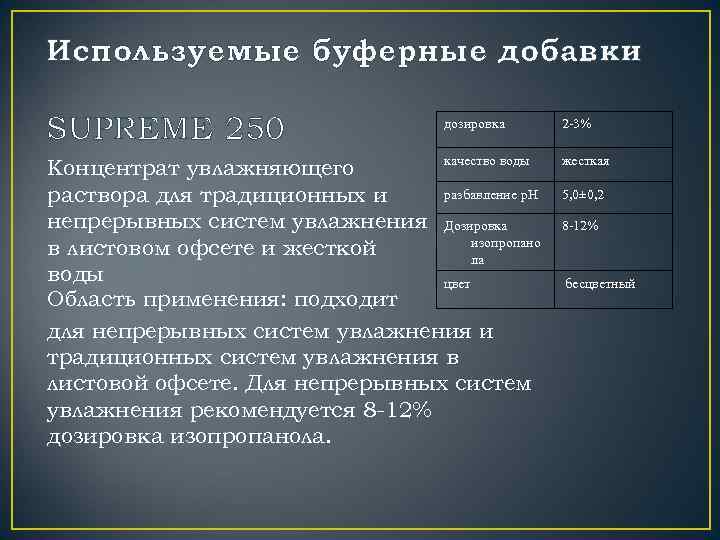

Используемые буферные добавки SUPREME 250 дозировка качество воды Концентрат увлажняющего разбавление р. Н раствора для традиционных и непрерывных систем увлажнения Дозировка изопропано в листовом офсете и жесткой ла воды цвет Область применения: подходит для непрерывных систем увлажнения и традиционных систем увлажнения в листовой офсете. Для непрерывных систем увлажнения рекомендуется 8 -12% дозировка изопропанола. 2 -3% жесткая 5, 0± 0, 2 8 -12% бесцветный

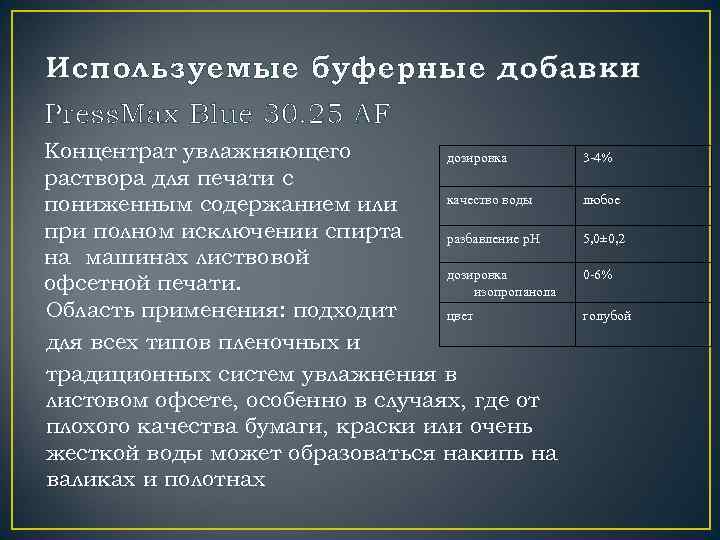

Используемые буферные добавки Press. Max Blue 30. 25 AF Концентрат увлажняющего дозировка раствора для печати с качество воды пониженным содержанием или при полном исключении спирта разбавление р. Н на машинах листвовой дозировка офсетной печати. изопропанола Область применения: подходит цвет для всех типов пленочных и традиционных систем увлажнения в листовом офсете, особенно в случаях, где от плохого качества бумаги, краски или очень жесткой воды может образоваться накипь на валиках и полотнах 3 -4% любое 5, 0± 0, 2 0 -6% голубой

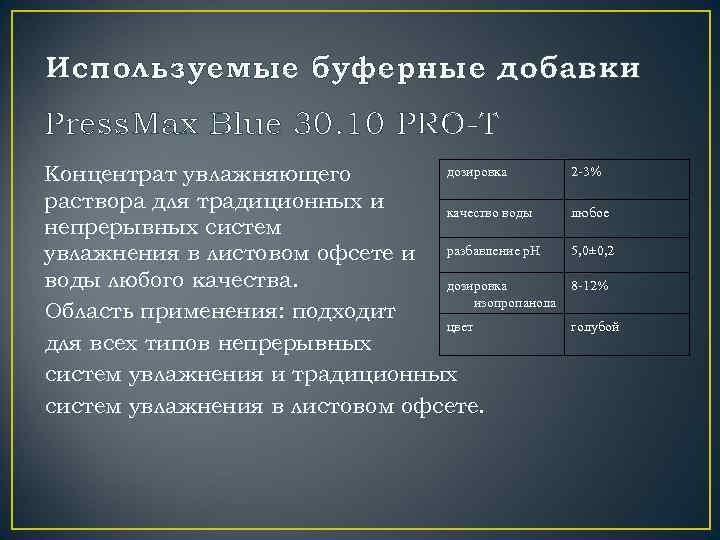

Используемые буферные добавки Press. Max Blue 30. 10 PRO-T дозировка Концентрат увлажняющего раствора для традиционных и качество воды непрерывных систем увлажнения в листовом офсете и разбавление р. Н воды любого качества. дозировка изопропанола Область применения: подходит цвет для всех типов непрерывных систем увлажнения и традиционных систем увлажнения в листовом офсете. 2 -3% любое 5, 0± 0, 2 8 -12% голубой

Зависимость электропроводности и p. H от концентрации буферных добавок для образца воды из «Прайм. Принт» ИПС 10% % доб. ИПС 10% ИПС 6% p. H LF 0, 0 6, 82 484 6, 82 573 6, 79 569 1, 0 5, 67 459 6, 22 939 6, 15 1207 1, 5 5, 33 553 5, 98 1168 5, 88 1522 2, 0 5, 10 680 5, 74 1376 5, 64 1822 2, 5 5, 00 814 5, 54 1610 5, 48 2142 3, 0 4, 90 923 5, 40 1790 5, 28 2430 3, 5 4, 84 1026 5, 28 1994 5, 25 2696 4, 0 4, 78 1145 5, 22 2200 5, 12 3030 Добавка Supreme 250 Max Blue 30. 10 PRO-T Max Blue 30. 25 AF

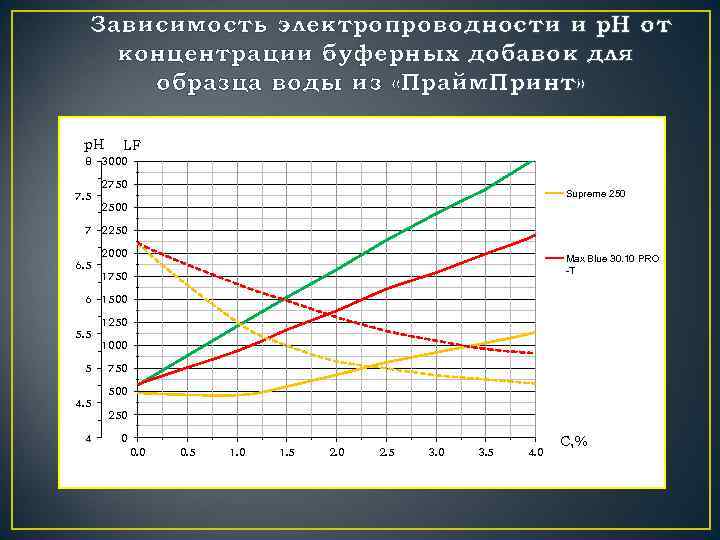

Зависимость электропроводности и p. H от концентрации буферных добавок для образца воды из «Прайм. Принт» p. H LF 8 3000 7. 5 2750 Supreme 2500 7 2250 6. 5 2000 Max Blue 30. 10 PRO -T 1750 6 1500 5. 5 5 4 1250 1000 750 500 250 0 0. 5 1. 0 1. 5 2. 0 2. 5 3. 0 3. 5 4. 0 C, %

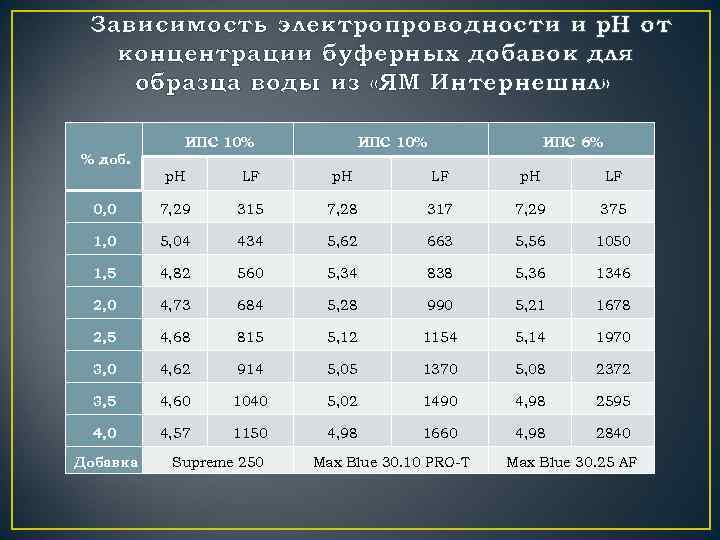

Зависимость электропроводности и p. H от концентрации буферных добавок для образца воды из «ЯМ Интернешнл» ИПС 10% ИПС 6% % доб. p. H LF 0, 0 7, 29 315 7, 28 317 7, 29 375 1, 0 5, 04 434 5, 62 663 5, 56 1050 1, 5 4, 82 560 5, 34 838 5, 36 1346 2, 0 4, 73 684 5, 28 990 5, 21 1678 2, 5 4, 68 815 5, 12 1154 5, 14 1970 3, 0 4, 62 914 5, 05 1370 5, 08 2372 3, 5 4, 60 1040 5, 02 1490 4, 98 2595 4, 0 4, 57 1150 4, 98 1660 4, 98 2840 Добавка Supreme 250 Max Blue 30. 10 PRO-T Max Blue 30. 25 AF

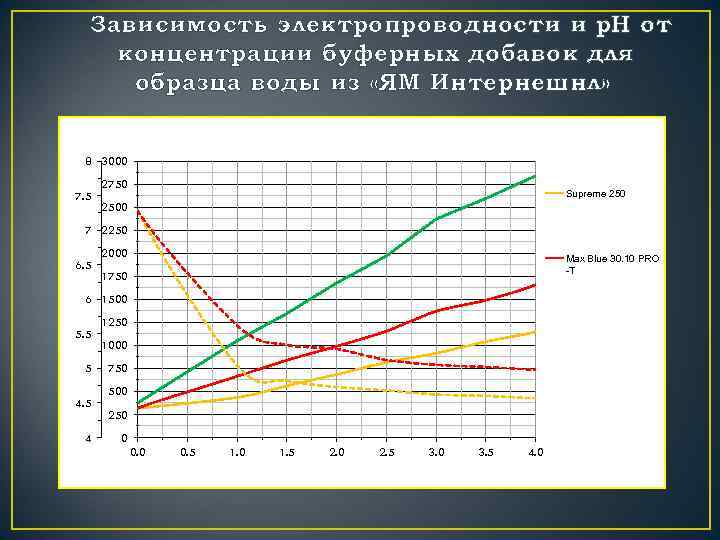

Зависимость электропроводности и p. H от концентрации буферных добавок для образца воды из «ЯМ Интернешнл» 8 3000 7. 5 2750 Supreme 2500 7 2250 6. 5 2000 Max Blue 30. 10 PRO -T 1750 6 1500 5. 5 5 4 1250 1000 750 500 250 0 0. 5 1. 0 1. 5 2. 0 2. 5 3. 0 3. 5 4. 0

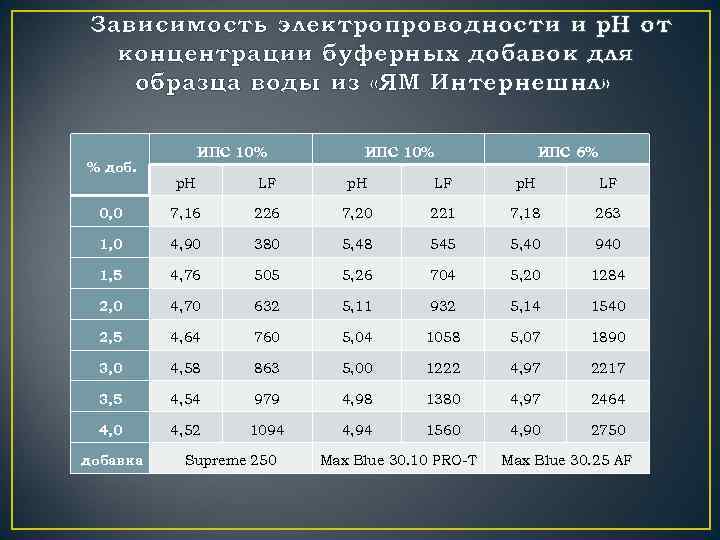

Зависимость электропроводности и p. H от концентрации буферных добавок для образца воды из «ЯМ Интернешнл» % доб. ИПС 10% ИПС 6% p. H LF 0, 0 7, 16 226 7, 20 221 7, 18 263 1, 0 4, 90 380 5, 48 545 5, 40 940 1, 5 4, 76 505 5, 26 704 5, 20 1284 2, 0 4, 70 632 5, 11 932 5, 14 1540 2, 5 4, 64 760 5, 04 1058 5, 07 1890 3, 0 4, 58 863 5, 00 1222 4, 97 2217 3, 5 4, 54 979 4, 98 1380 4, 97 2464 4, 0 4, 52 1094 4, 94 1560 4, 90 2750 добавка Supreme 250 Max Blue 30. 10 PRO-T Max Blue 30. 25 AF

Зависимость электропроводности и p. H от концентрации буферных добавок для образца воды из Coral Print « » 8 3000 7. 5 2750 Supreme 2500 7 2250 6. 5 2000 Max Blue 30. 10 PRO -T 1750 6 1500 5. 5 5 4 1250 1000 750 500 250 0 0. 5 1. 0 1. 5 2. 0 2. 5 3. 0 3. 5 4. 0

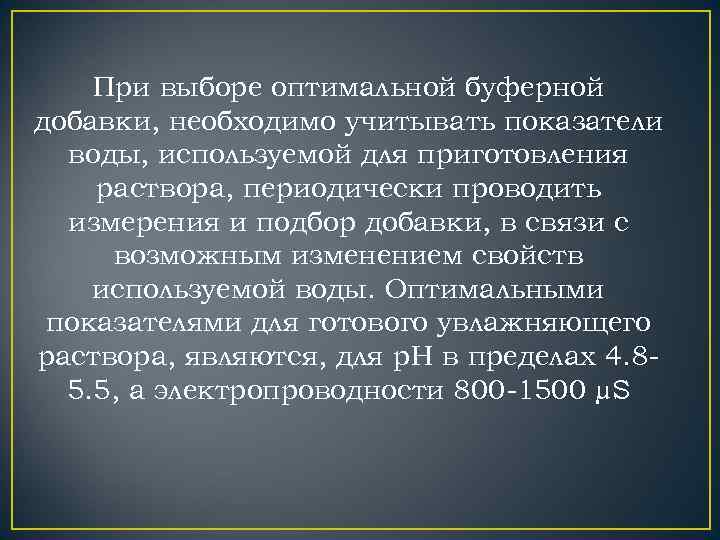

При выборе оптимальной буферной добавки, необходимо учитывать показатели воды, используемой для приготовления раствора, периодически проводить измерения и подбор добавки, в связи с возможным изменением свойств используемой воды. Оптимальными показателями для готового увлажняющего раствора, являются, для p. H в пределах 4. 85. 5, а электропроводности 800 -1500 µS
