ДИПЛОМНЫЙ ПРОЕКТ На тему: Проект электроснабжения и монтаж электроэнергетического оборудования цеха промышленного предприятия Дипломник Кучеров М. С. Руководитель Чесноков А. П. г. Бежецк 2014 г.
Актуальность выбранной темы Меня заинтересовала данная тема , так как она на прямую связана с моей профессией по электроснабжению цеха промышленного предприятия
Задачи дипломного проекта: Проанализировать основные схемы электроснабжения цехов. Научиться самому разрабатывать учебный проект электроснабжения. Научиться рассчитывать стоимость проекта. Изучить требования охраны труда в электроустановках. Разработать графическую часть проекта.
Краткое описание проекта Основные этапы. 1. Разработка проектной части с выбором электрооборудования 2. Выполнение специальной части: - технология монтажа электропроводок в на лотках и коробах; - разработка системы заземления цеха 3. Расчёт стоимости проекта в отношении низковольтного и высоковольтного оборудования 4. Требования охраны труда к персоналу обслуживающему электроустановки 5. Графическая часть: - план расположения ЭО и прокладки ЭС деревообрабатывающего цеха; - принципиальная схема распределительной сети деревообрабатывающего цеха ; - технологическая карта монтажа и конструкции монтажного оборудования для электропроводок на лотках и коробах
Анализ исходных данных Помещение цеха относится к жарким помещениям. Это сухое помещение, так как влажность воздуха не превышает 60%. Условия в таком помещении называются жаркими, тек как цех кузнечный. Помещение цеха относится к 4 категории по месту размещения электрооборудования. Четвертая категория – это помещение с искусственно регулируемыми климатическими условиями (производственные помещения закрытые, отапливаемые, вентилируемые).

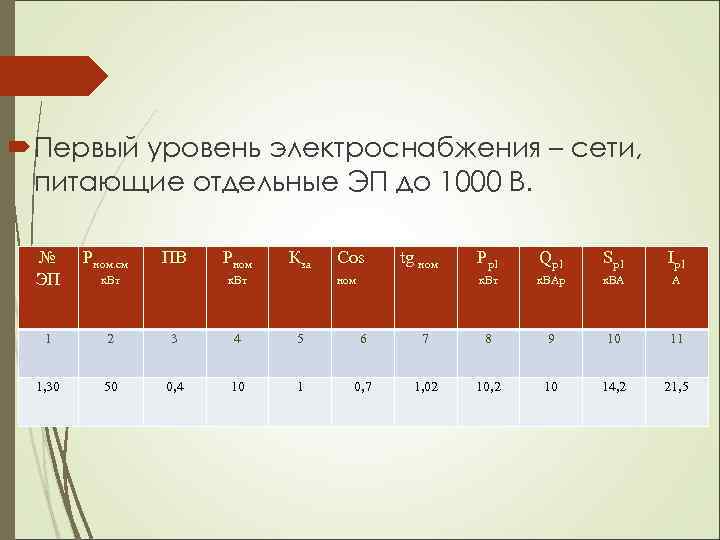

Первый уровень электроснабжения – сети, питающие отдельные ЭП до 1000 В. № ЭП Рном. см ПВ к. Вт Рном Кза к. Вт Cos tg ном Qp 1 Sp 1 Ip 1 к. Вт ном Рр1 к. ВАр к. ВА А 1 2 3 4 5 6 7 8 9 10 11 1, 30 50 0, 4 10 1 0, 7 1, 02 10, 2 10 14, 2 21, 5

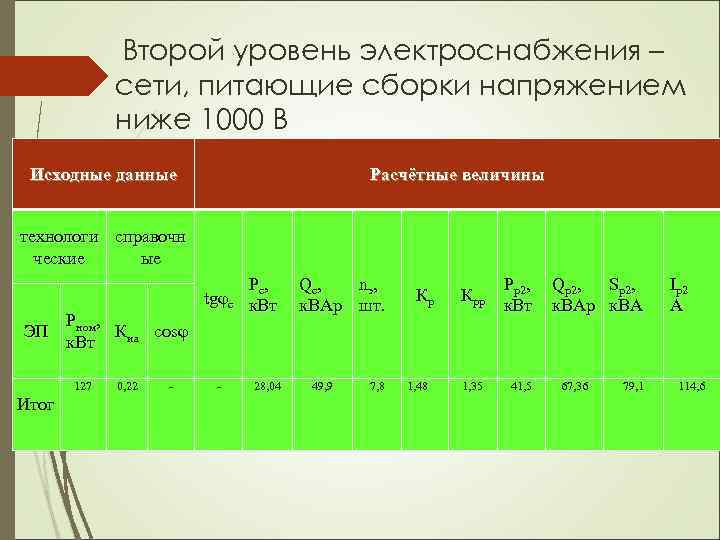

Второй уровень электроснабжения – сети, питающие сборки напряжением ниже 1000 В Исходные данные Расчётные величины технологи справочн ческие ые ЭП Рном, Киа сosφ к. Вт 127 Итог 0, 22 - Pс, tgφc к. Вт - 28, 04 Qс, nэ, к. ВАр шт. 49, 9 7, 8 Кр 1, 48 Крр Рр2, к. Вт 1, 35 41, 5 Qр2, Sр2, к. ВАр к. ВА 67, 36 79, 1 Iр2 А 114, 6

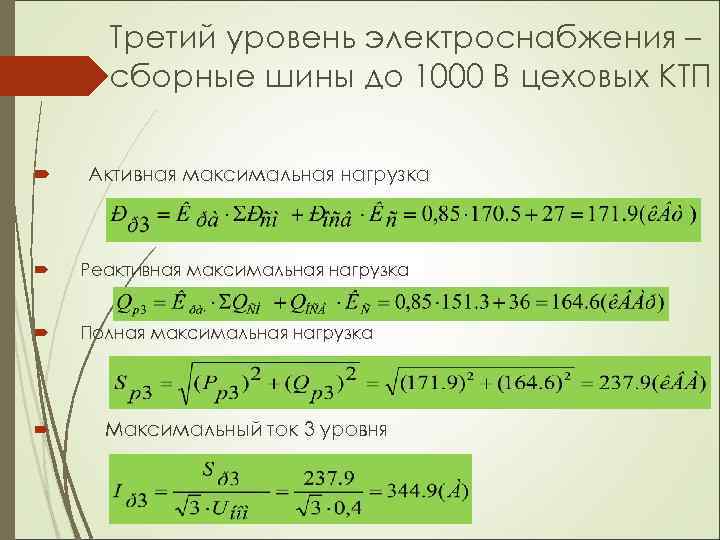

Третий уровень электроснабжения – сборные шины до 1000 В цеховых КТП Активная максимальная нагрузка Реактивная максимальная нагрузка Полная максимальная нагрузка Максимальный ток 3 уровня

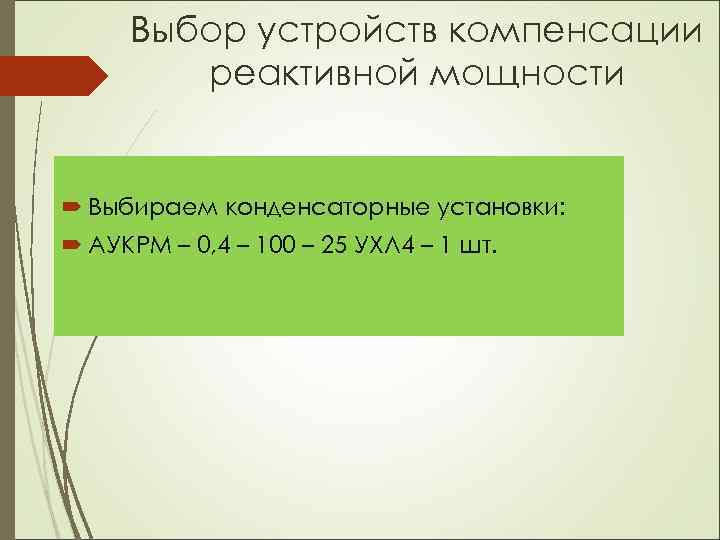

Выбор устройств компенсации реактивной мощности Выбираем конденсаторные установки: АУКРМ – 0, 4 – 100 – 25 УХЛ 4 – 1 шт.

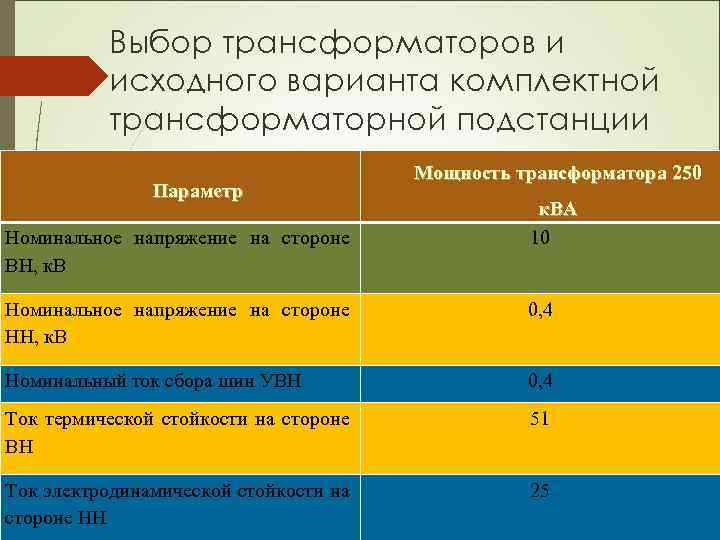

Выбор трансформаторов и исходного варианта комплектной трансформаторной подстанции Параметр Номинальное напряжение на стороне ВН, к. В Мощность трансформатора 250 к. ВА 10 Номинальное напряжение на стороне НН, к. В 0, 4 Номинальный ток сбора шин УВН 0, 4 Ток термической стойкости на стороне ВН 51 Ток электродинамической стойкости на стороне НН 25

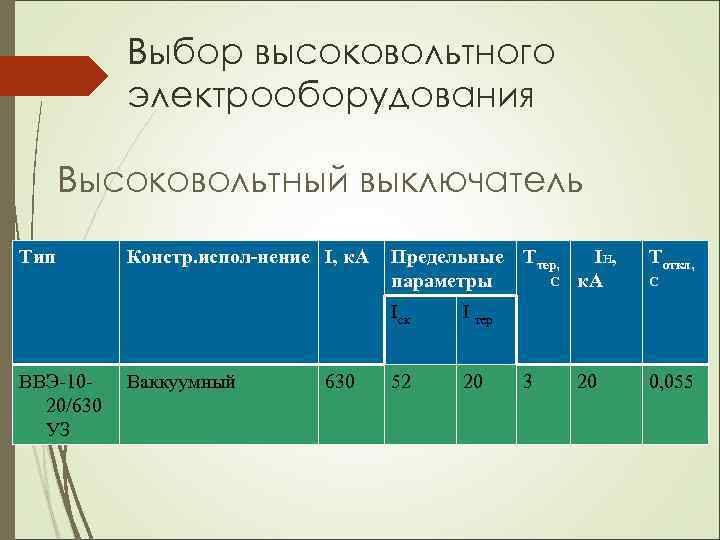

Выбор высоковольтного электрооборудования Высоковольтный выключатель Тип Констр. испол-нение I, к. А Предельные Tтер, Iн, C к. А параметры Iск ВВЭ-1020/630 УЗ Ваккуумный 630 20 С I тер 52 Tоткл, 3 20 0, 055

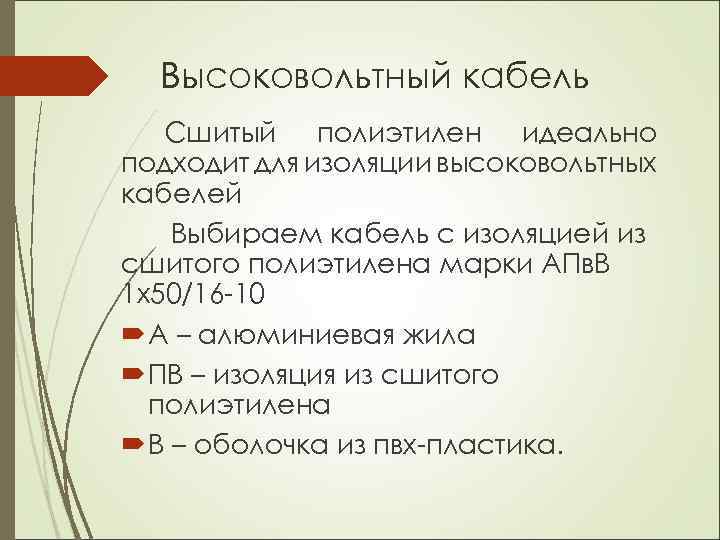

Высоковольтный кабель Сшитый полиэтилен идеально подходит для изоляции высоковольтных кабелей Выбираем кабель с изоляцией из сшитого полиэтилена марки АПв. В 1 х50/16 -10 А – алюминиевая жила ПВ – изоляция из сшитого полиэтилена В – оболочка из пвх-пластика.

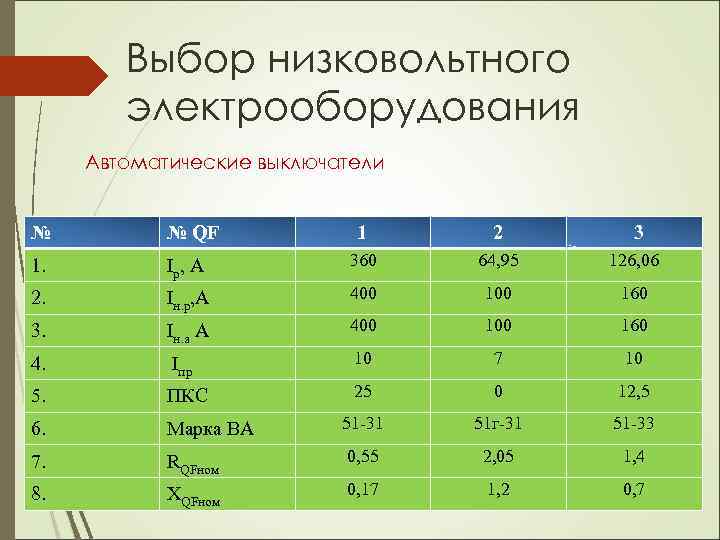

Выбор низковольтного электрооборудования Автоматические выключатели № № QF 1 2 3 1. Ip , A 360 64, 95 126, 06 2. Iн. р, А 400 160 3. Iн. а А 400 160 4. Iпр 10 7 10 5. ПКС 25 0 12, 5 6. Марка ВА 51 -31 51 г-31 51 -33 7. RQFном 0, 55 2, 05 1, 4 8. ХQFном 0, 17 1, 2 0, 7

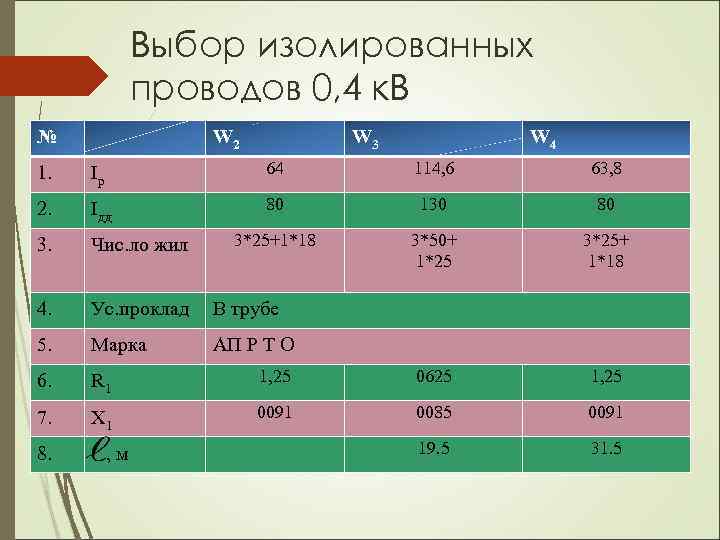

Выбор изолированных проводов 0, 4 к. В № W 2 W 3 W 4 1. Ip 64 114, 6 63, 8 2. Iдд 80 130 80 3. Чис. ло жил 3*25+1*18 3*50+ 1*25 3*25+ 1*18 4. Ус. проклад В трубе 5. Марка АП Р Т О 6. R 1 1, 25 0625 1, 25 7. X 1 0091 0085 0091 19. 5 31. 5 8. , м

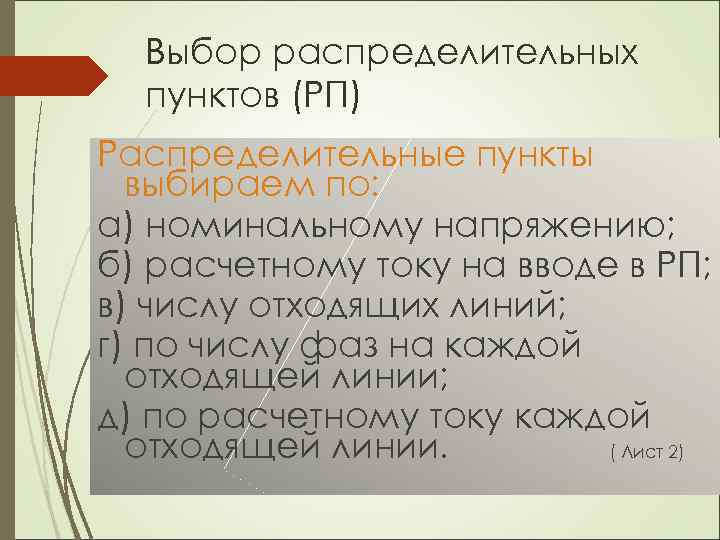

Выбор распределительных пунктов (РП) Распределительные пункты выбираем по: а) номинальному напряжению; б) расчетному току на вводе в РП; в) числу отходящих линий; г) по числу фаз на каждой отходящей линии; д) по расчетному току каждой отходящей линии. ( Лист 2)

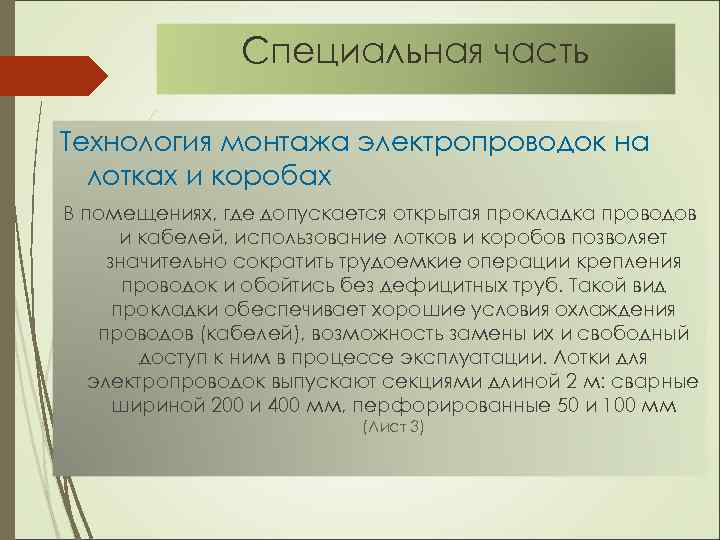

Специальная часть Технология монтажа электропроводок на лотках и коробах В помещениях, где допускается открытая прокладка проводов и кабелей, использование лотков и коробов позволяет значительно сократить трудоемкие операции крепления проводок и обойтись без дефицитных труб. Такой вид прокладки обеспечивает хорошие условия охлаждения проводов (кабелей), возможность замены их и свободный доступ к ним в процессе эксплуатации. Лотки для электропроводок выпускают секциями длиной 2 м: сварные шириной 200 и 400 мм, перфорированные 50 и 100 мм (Лист 3)

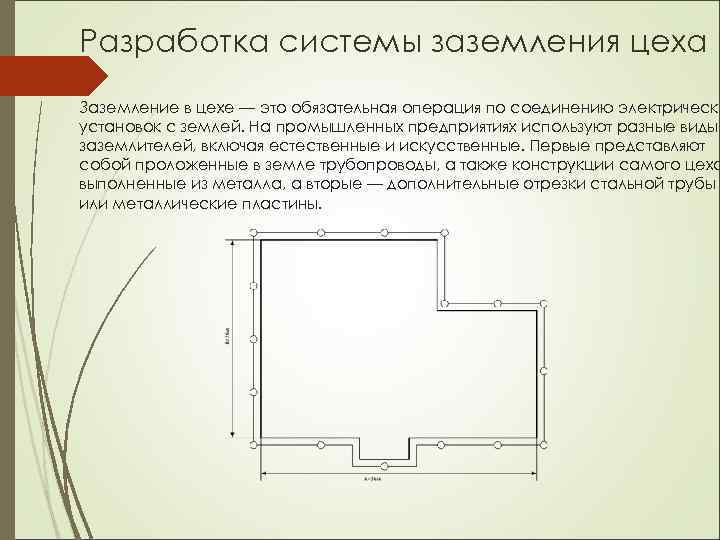

Разработка системы заземления цеха Заземление в цехе — это обязательная операция по соединению электрически установок с землей. На промышленных предприятиях используют разные виды заземлителей, включая естественные и искусственные. Первые представляют собой проложенные в земле трубопроводы, а также конструкции самого цеха выполненные из металла, а вторые — дополнительные отрезки стальной трубы или металлические пластины.
Экономическая часть Стоимость проекта электроснабжения цеха Виды затрат Затраты на оборудование Затраты на доставку Сумма, руб 666825, 17 13080 Затраты на монтаж 203971, 55 Итого 883876, 72

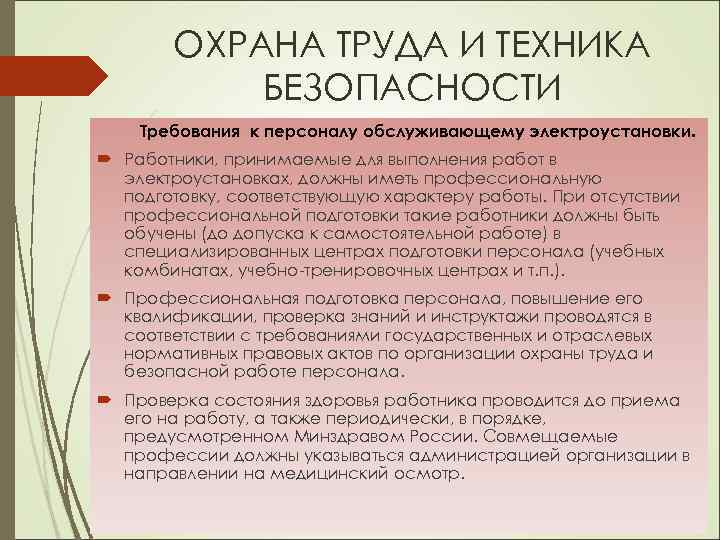

ОХРАНА ТРУДА И ТЕХНИКА БЕЗОПАСНОСТИ Требования к персоналу обслуживающему электроустановки. Работники, принимаемые для выполнения работ в электроустановках, должны иметь профессиональную подготовку, соответствующую характеру работы. При отсутствии профессиональной подготовки такие работники должны быть обучены (до допуска к самостоятельной работе) в специализированных центрах подготовки персонала (учебных комбинатах, учебно-тренировочных центрах и т. п. ). Профессиональная подготовка персонала, повышение его квалификации, проверка знаний и инструктажи проводятся в соответствии с требованиями государственных и отраслевых нормативных правовых актов по организации охраны труда и безопасной работе персонала. Проверка состояния здоровья работника проводится до приема его на работу, а также периодически, в порядке, предусмотренном Минздравом России. Совмещаемые профессии должны указываться администрацией организации в направлении на медицинский осмотр.
Электротехнический персонал до допуска к самостоятельной работе должен быть обучен приемам освобождения пострадавшего от действия электрического тока, оказания первой помощи при несчастных случаях. Электротехнический (электротехнологический) персонал должен пройти проверку знаний настоящих Правил и других нормативнотехнических документов (правил и инструкций по технической эксплуатации, пожарной безопасности, пользованию защитными средствами, устройства электроустановок) в пределах требований, предъявляемых к соответствующей должности или профессии, и иметь соответствующую группу по электробезопасности.
ИТОГИ ПРОЕКТИРОВАНИЯ В результате выполнения проекта я научился: разрабатывать схему электроснабжения деревообрабатывающего цеха; выбирать высоковольтное и низковольтное электрооборудование; выполнять чертежи расположения электрооборудования и прокладки электрических сетей в цехе, а также схему электроснабжения участка цеха.

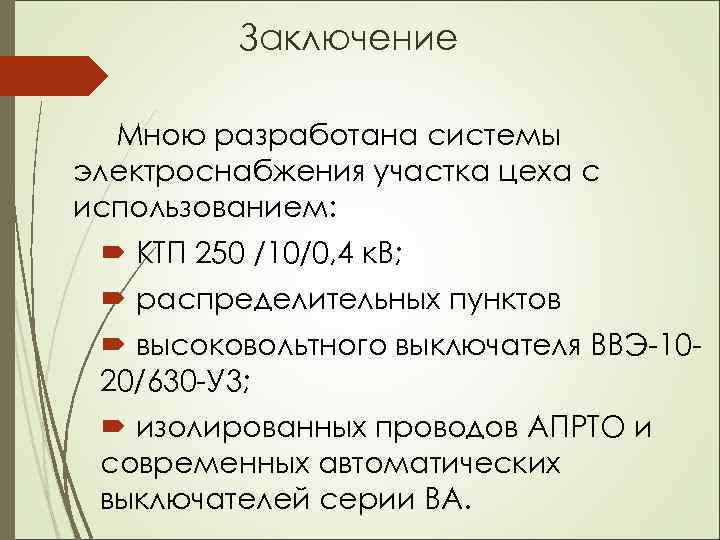

Заключение Мною разработана системы электроснабжения участка цеха с использованием: КТП 250 /10/0, 4 к. В; распределительных пунктов высоковольтного выключателя ВВЭ-1020/630 -У 3; изолированных проводов АПРТО и современных автоматических выключателей серии ВА.
