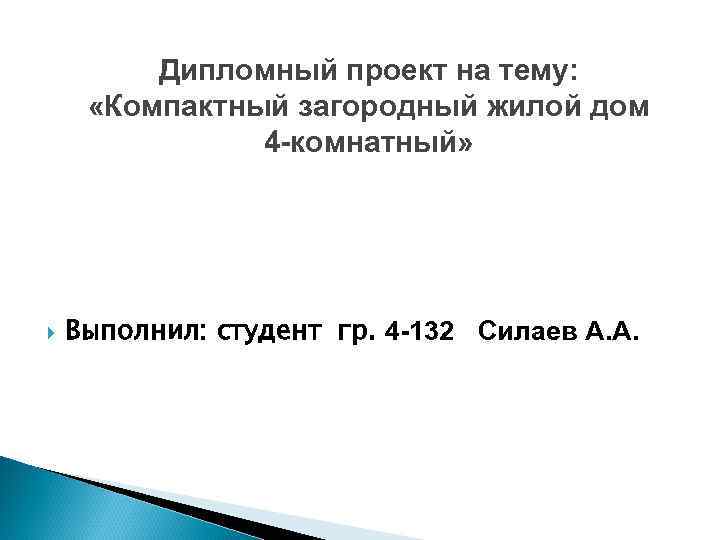

Дипломный проект на тему: «Компактный загородный жилой дом 4 -комнатный» Выполнил: студент гр. 4 -132 Силаев А. А.

Состав дипломного проекта Дипломный проект состоит из графической части ( 6 листов формата А 1) и расчетно - пояснительной записки 119 листов печатного текста (которая содержит подробные пояснения и обоснования) Проект выполнен в электронном виде.

Архитектурная часть Проект разработан для Смоленской области. Роза ветров показывает в тёплый период преобладание Северо-Западное направления ветра, а в холодный Южное. На генплане показаны существующие здания, проектируемое здание, благоустройство территории, инженерные сети.

Конструктивные решения: Фундаменты – монолитные железобетонные. Основанием фундаментов служит песчаная подготовка толщиной 10 см, глубина заложения – 1, 9 м. Крыша – керамочерепица. Наружные стены – толщиной 380 мм, из пенобетона. Утеплитель – «эструдированный пенополистирол» , толщиной 90 мм, что вполне обеспечивает необходимый температурно – влажностный режим помещения. Перегородки – применяем из ГВЛ, толщиной 120 мм, являются не несущими элементами ограждения. Кровля – керамочерепица

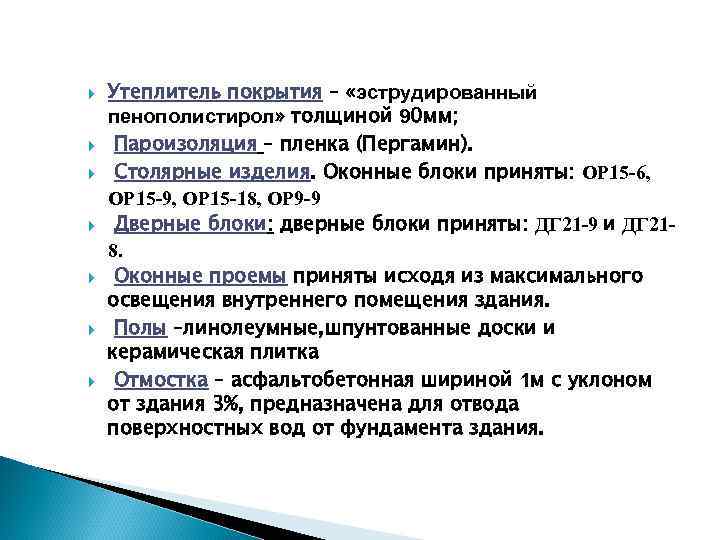

Утеплитель покрытия – «эструдированный пенополистирол» толщиной 90 мм; Пароизоляция – пленка (Пергамин). Столярные изделия. Оконные блоки приняты: ОР 15 -6, ОР 15 -9, ОР 15 -18, ОР 9 -9 Дверные блоки: дверные блоки приняты: ДГ 21 -9 и ДГ 218. Оконные проемы приняты исходя из максимального освещения внутреннего помещения здания. Полы –линолеумные, шпунтованные доски и керамическая плитка Отмостка – асфальтобетонная шириной 1 м с уклоном от здания 3%, предназначена для отвода поверхностных вод от фундамента здания.

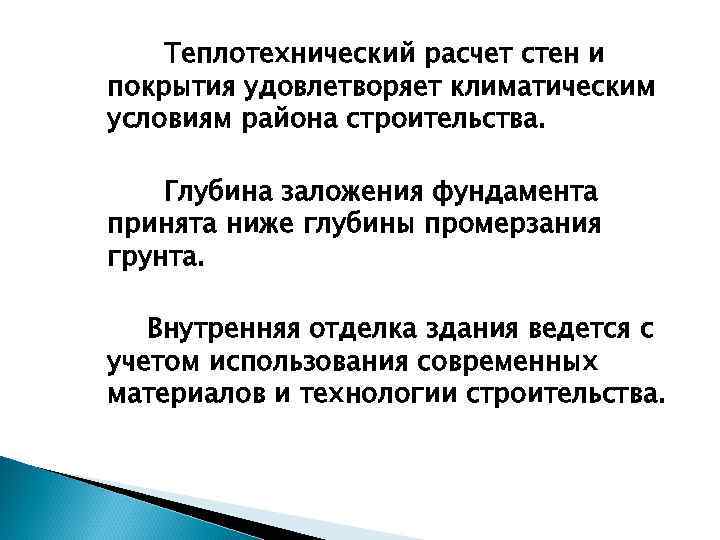

Теплотехнический расчет стен и покрытия удовлетворяет климатическим условиям района строительства. Глубина заложения фундамента принята ниже глубины промерзания грунта. Внутренняя отделка здания ведется с учетом использования современных материалов и технологии строительства.

Расчетно-конструктивная часть Вторым этапом разработки дипломного проекта и является расчет и конструирование строительных конструкций. Расчет конструкций позволяет рационально использовать строительные материалы и изделия, сокращая при этом стоимость строительства, удовлетворяя всем требованиям безопасности.

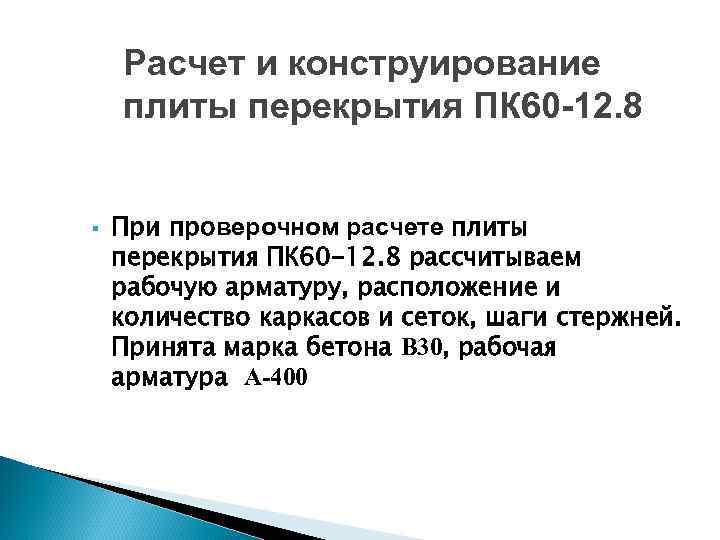

Расчет и конструирование плиты перекрытия ПК 60 -12. 8 При проверочном расчете плиты перекрытия ПК 60 -12. 8 рассчитываем рабочую арматуру, расположение и количество каркасов и сеток, шаги стержней. Принята марка бетона В 30, рабочая арматура А-400

Экономическая часть В экономической части определена сметная стоимость строительства в ценах на 1 квартал 2013 г и основные технико-экономические показатели. Стоимость ремонта по сводному сметному расчету в ценах 2013 г 2, 63 млн. рублей

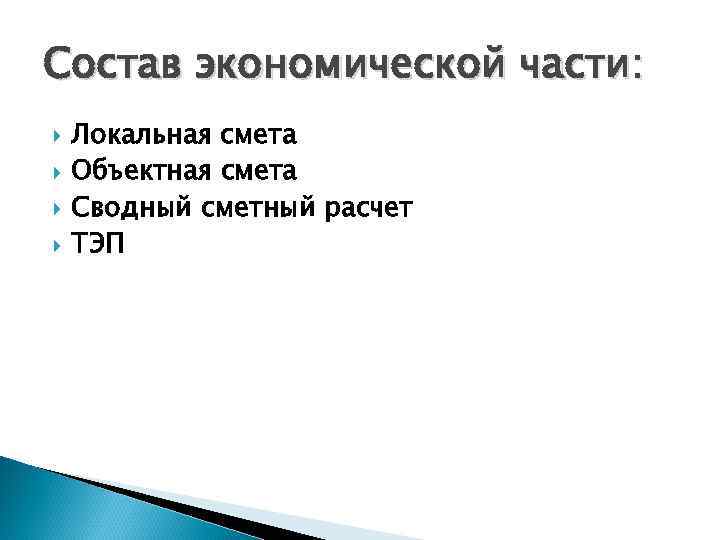

Состав экономической части: Локальная смета Объектная смета Сводный сметный расчет ТЭП

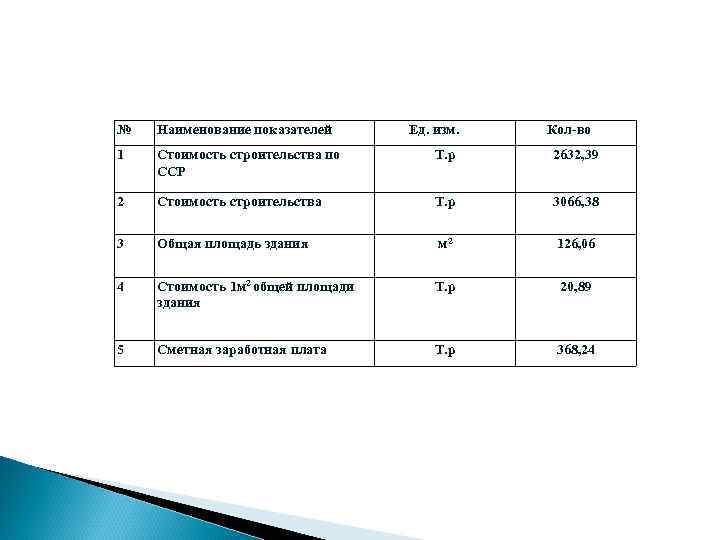

№ Наименование показателей Ед. изм. Кол-во 1 Стоимость строительства по ССР Т. р 2632, 39 2 Стоимость строительства Т. р 3066, 38 3 Общая площадь здания м 2 126, 06 4 Стоимость 1 м 2 общей площади здания Т. р 20, 89 5 Сметная заработная плата Т. р 368, 24

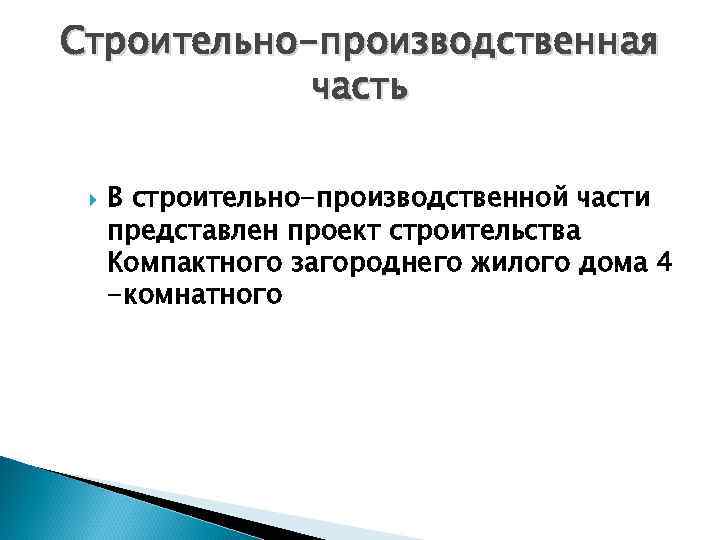

Строительно-производственная часть В строительно-производственной части представлен проект строительства Компактного загороднего жилого дома 4 -комнатного

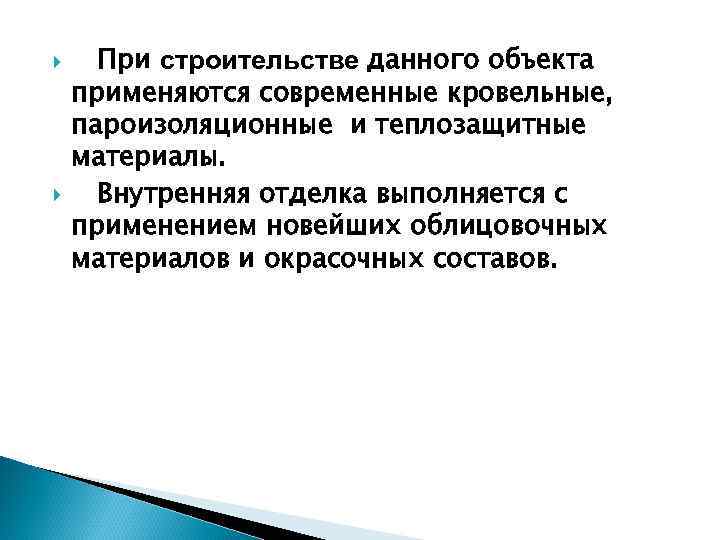

При строительстве данного объекта применяются современные кровельные, пароизоляционные и теплозащитные материалы. Внутренняя отделка выполняется с применением новейших облицовочных материалов и окрасочных составов.

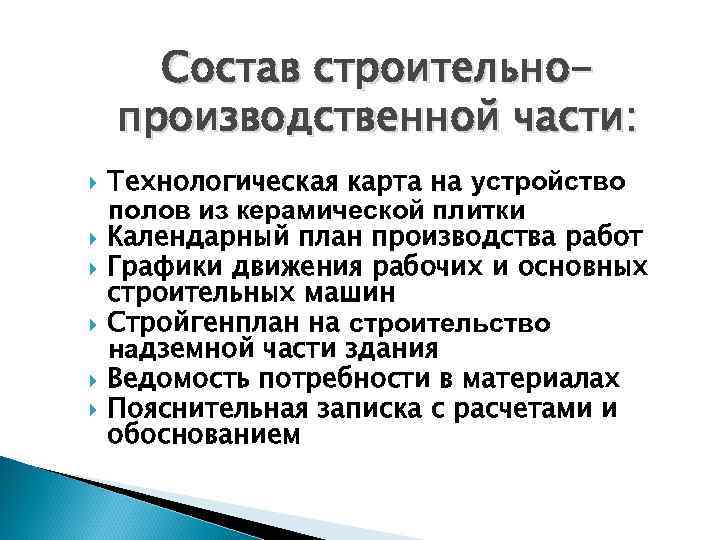

Состав строительнопроизводственной части: Технологическая карта на устройство полов из керамической плитки Календарный план производства работ Графики движения рабочих и основных строительных машин Стройгенплан на строительство надземной части здания Ведомость потребности в материалах Пояснительная записка с расчетами и обоснованием

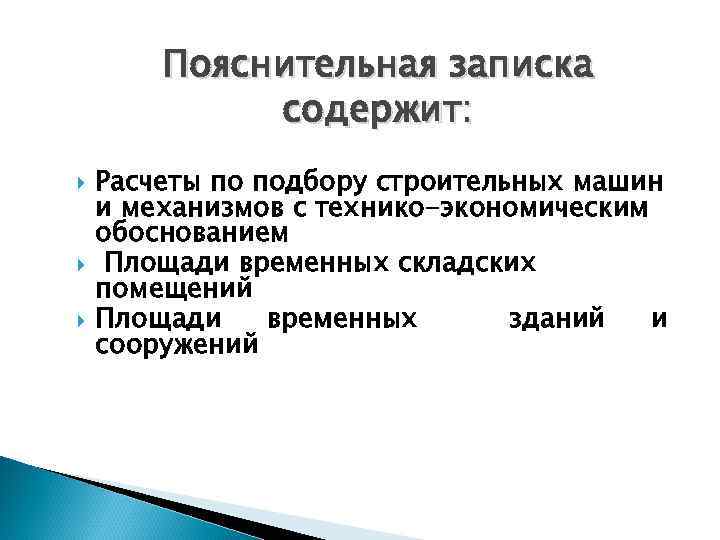

Пояснительная записка содержит: Расчеты по подбору строительных машин и механизмов с технико-экономическим обоснованием Площади временных складских помещений Площади временных зданий и сооружений

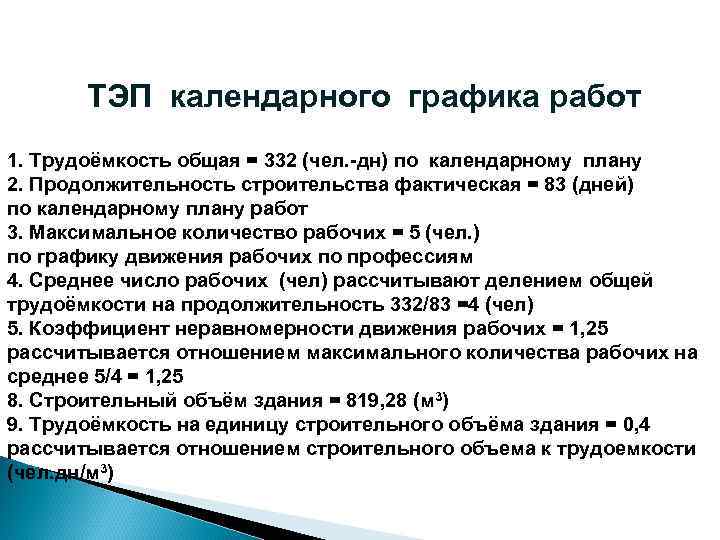

ТЭП календарного графика работ 1. Трудоёмкость общая = 332 (чел. -дн) по календарному плану 2. Продолжительность строительства фактическая = 83 (дней) по календарному плану работ 3. Максимальное количество рабочих = 5 (чел. ) по графику движения рабочих по профессиям 4. Среднее число рабочих (чел) рассчитывают делением общей трудоёмкости на продолжительность 332/83 =4 (чел) 5. Коэффициент неравномерности движения рабочих = 1, 25 рассчитывается отношением максимального количества рабочих на среднее 5/4 = 1, 25 8. Строительный объём здания = 819, 28 (м 3) 9. Трудоёмкость на единицу строительного объёма здания = 0, 4 рассчитывается отношением строительного объема к трудоемкости (чел. дн/м 3)

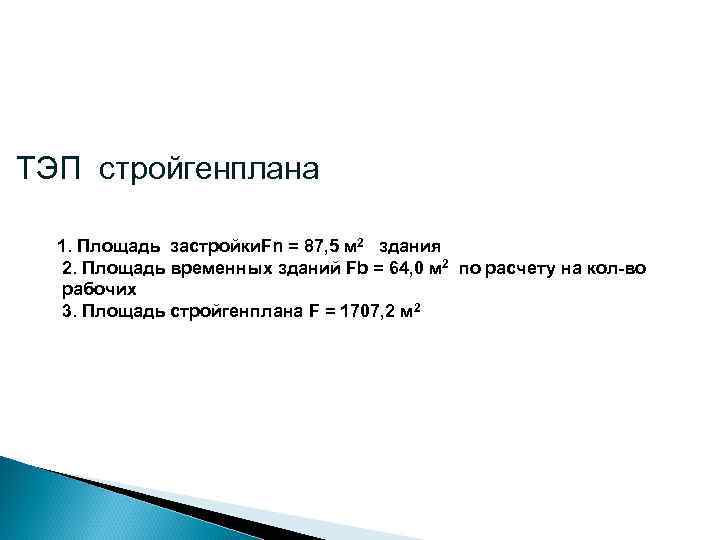

ТЭП стройгенплана 1. Площадь застройки. Fn = 87, 5 м 2 здания 2. Площадь временных зданий Fb = 64, 0 м 2 по расчету на кол-во рабочих 3. Площадь стройгенплана F = 1707, 2 м 2
