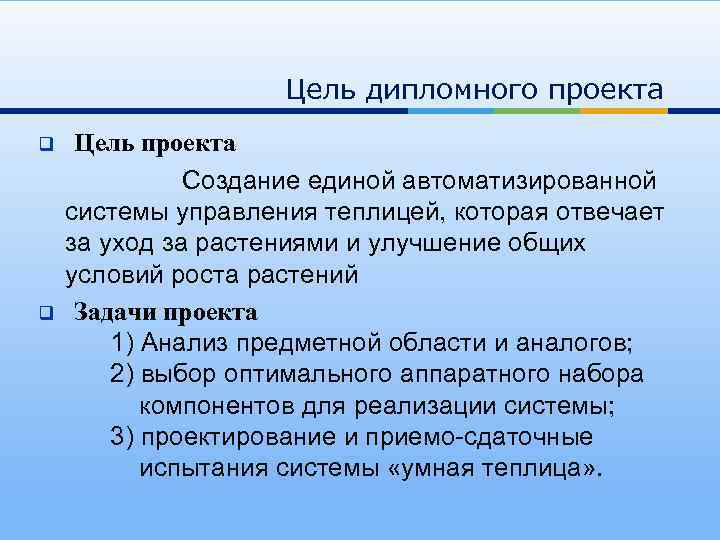

Цель дипломного проекта q q Цель проекта Создание единой автоматизированной системы управления теплицей, которая отвечает за уход за растениями и улучшение общих условий роста растений Задачи проекта 1) Анализ предметной области и аналогов; 2) выбор оптимального аппаратного набора компонентов для реализации системы; 3) проектирование и приемо-сдаточные испытания системы «умная теплица» .

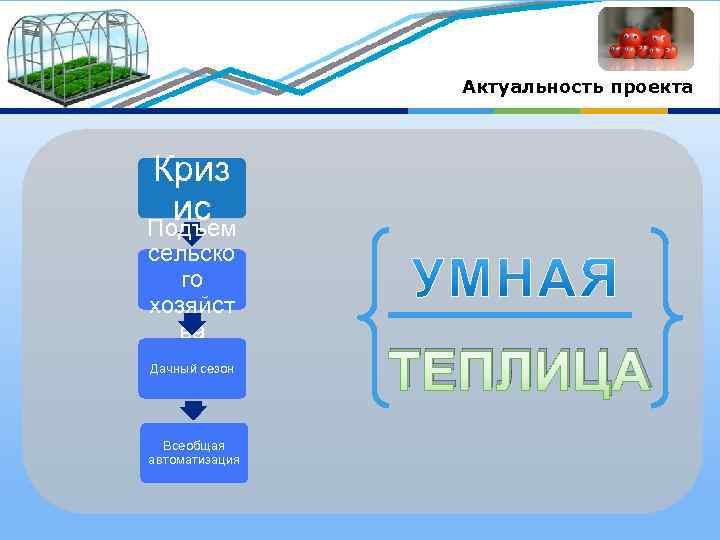

Актуальность проекта Криз ис Подъем сельско го хозяйст ва Дачный сезон Всеобщая автоматизация ТЕПЛИЦА

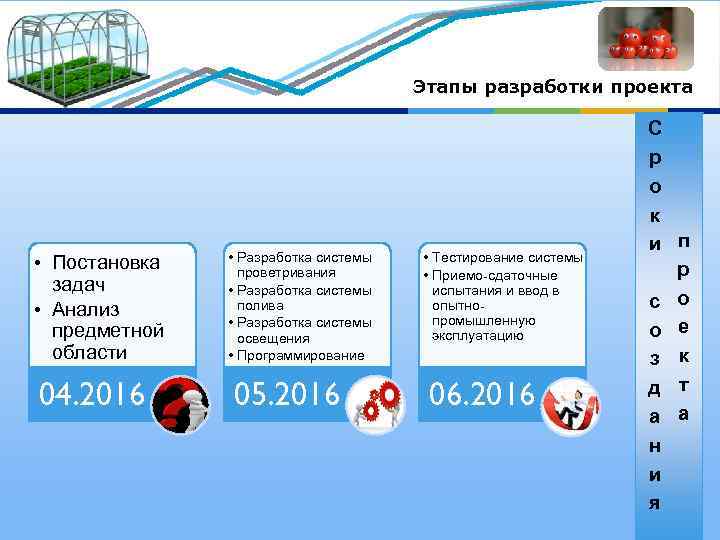

Этапы разработки проекта • Постановка задач • Анализ предметной области 04. 2016 • Разработка системы проветривания • Разработка системы полива • Разработка системы освещения • Программирование 05. 2016 • Тестирование системы • Приемо-сдаточные испытания и ввод в опытнопромышленную эксплуатацию 06. 2016 С р о к и п р с о о е з к д т а а н и я

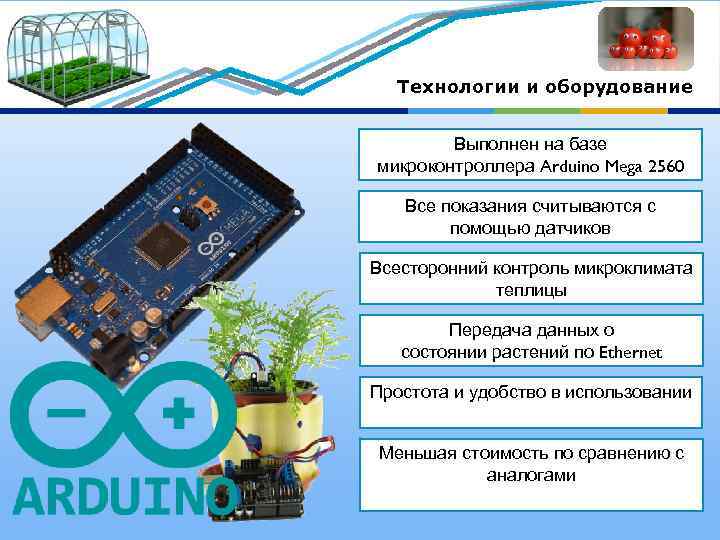

Технологии и оборудование Выполнен на базе микроконтроллера Arduino Mega 2560 Все показания считываются с помощью датчиков Всесторонний контроль микроклимата теплицы Передача данных о состоянии растений по Ethernet Простота и удобство в использовании Меньшая стоимость по сравнению с аналогами

Алгоритм работы программы Запуск системы (автоматический): • Замер температуры • Замер влажности почвы Запуск системы (ручной): • • Действие по результатам запроса Замер температуры Замер влажности почвы Анализ полученных показателей • Действие по результатам анализа (полив), вентиляция. • Отправка отчета на сайт

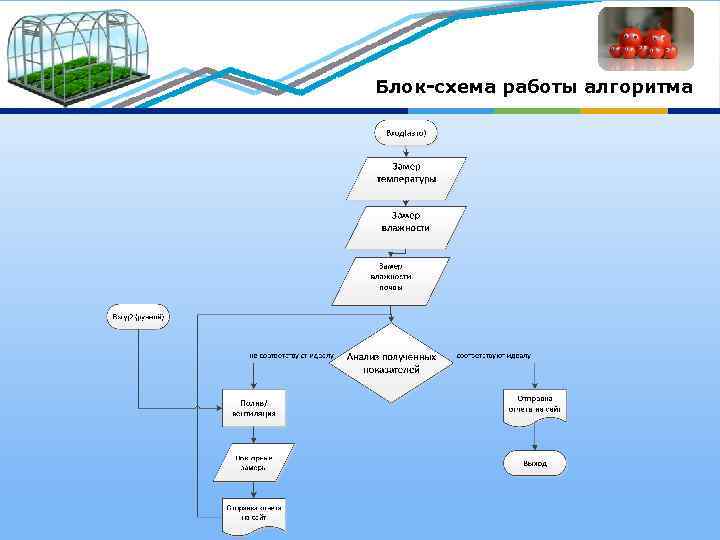

Блок-схема работы алгоритма

Экономическая часть Диаграмма затрат Заработная плата 4% Электроэнергия 35% 48% Оборудование ПО+аппаратная часть Интернет 8% 3%

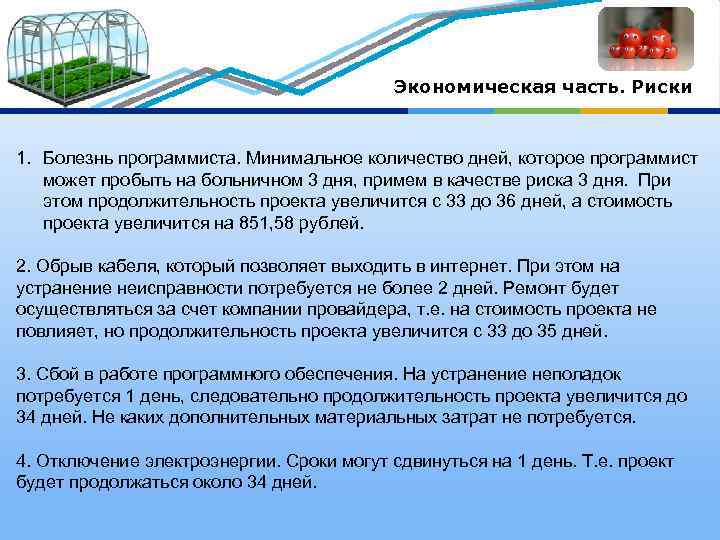

Экономическая часть. Риски 1. Болезнь программиста. Минимальное количество дней, которое программист может пробыть на больничном 3 дня, примем в качестве риска 3 дня. При этом продолжительность проекта увеличится с 33 до 36 дней, а стоимость проекта увеличится на 851, 58 рублей. 2. Обрыв кабеля, который позволяет выходить в интернет. При этом на устранение неисправности потребуется не более 2 дней. Ремонт будет осуществляться за счет компании провайдера, т. е. на стоимость проекта не повлияет, но продолжительность проекта увеличится с 33 до 35 дней. 3. Сбой в работе программного обеспечения. На устранение неполадок потребуется 1 день, следовательно продолжительность проекта увеличится до 34 дней. Не каких дополнительных материальных затрат не потребуется. 4. Отключение электроэнергии. Сроки могут сдвинуться на 1 день. Т. е. проект будет продолжаться около 34 дней.

Выводы. Заключение реализация алгоритмов вычисления проводимости земляного грунта и оптимальной вентиляции помещения реализация измерительной части исследование возможностей микроконтроллера подбор аппаратной части проекта реализация сигнализирования о необходимости полива почвы реализация автоматического полива почвы тестирование и оптимизация программного продукта реализация обмена данными с персональным компьютером реализация автоматической вентиляции почвы

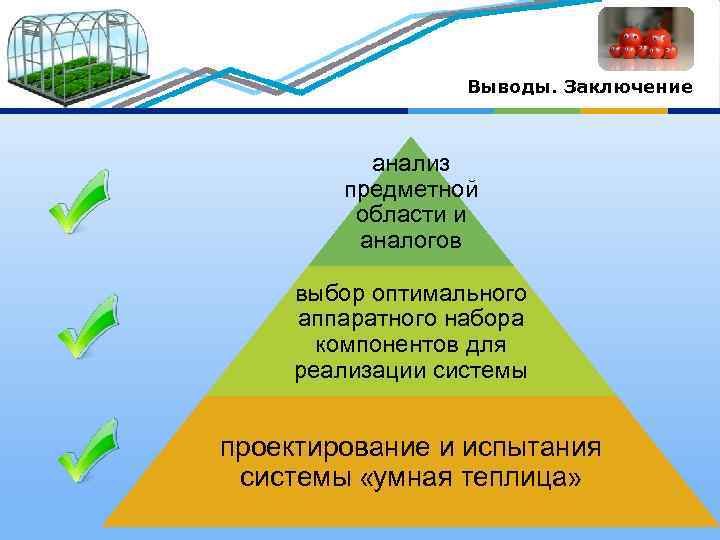

Выводы. Заключение анализ предметной области и аналогов выбор оптимального аппаратного набора компонентов для реализации системы проектирование и испытания системы «умная теплица»
