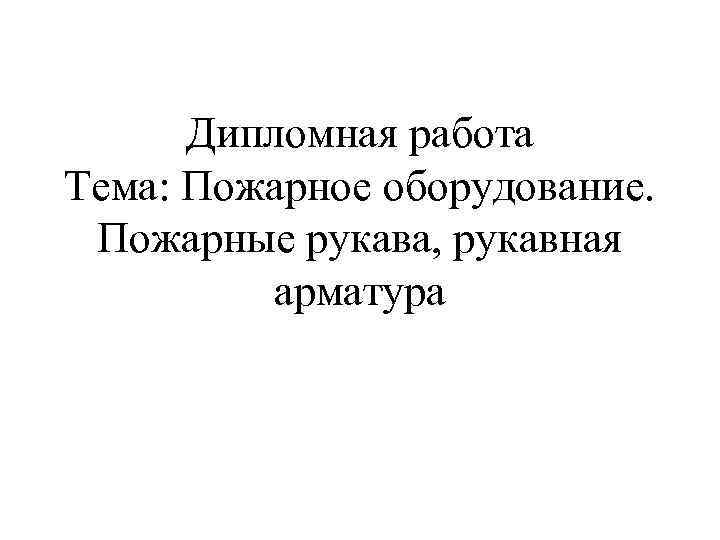

Дипломная работа Тема: Пожарное оборудование. Пожарные рукава, рукавная арматура
Классификация пожарных рукавов: • напорные; • Напорно-всасывающие; • всасывающие

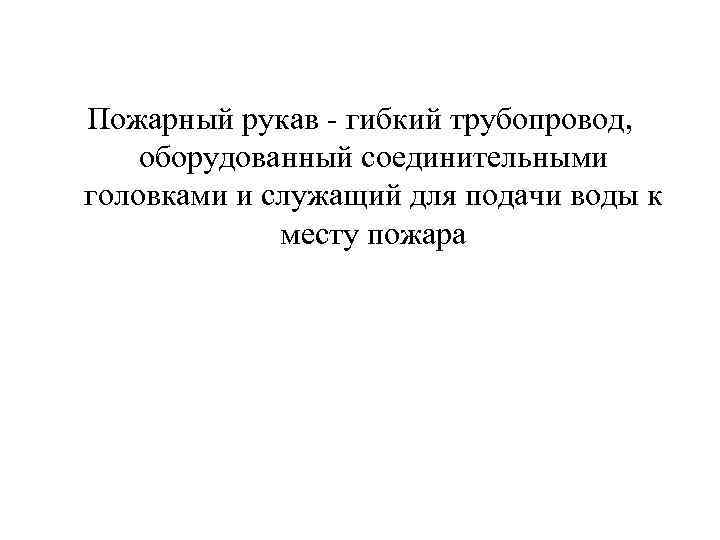

Пожарный рукав - гибкий трубопровод, оборудованный соединительными головками и служащий для подачи воды к месту пожара

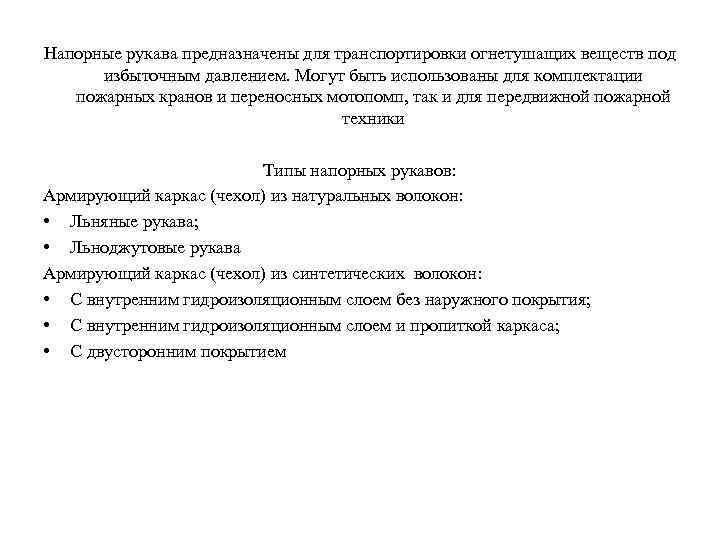

Напорные рукава предназначены для транспортировки огнетушащих веществ под избыточным давлением. Могут быть использованы для комплектации пожарных кранов и переносных мотопомп, так и для передвижной пожарной техники Типы напорных рукавов: Армирующий каркас (чехол) из натуральных волокон: • Льняные рукава; • Льноджутовые рукава Армирующий каркас (чехол) из синтетических волокон: • С внутренним гидроизоляционным слоем без наружного покрытия; • С внутренним гидроизоляционным слоем и пропиткой каркаса; • С двусторонним покрытием

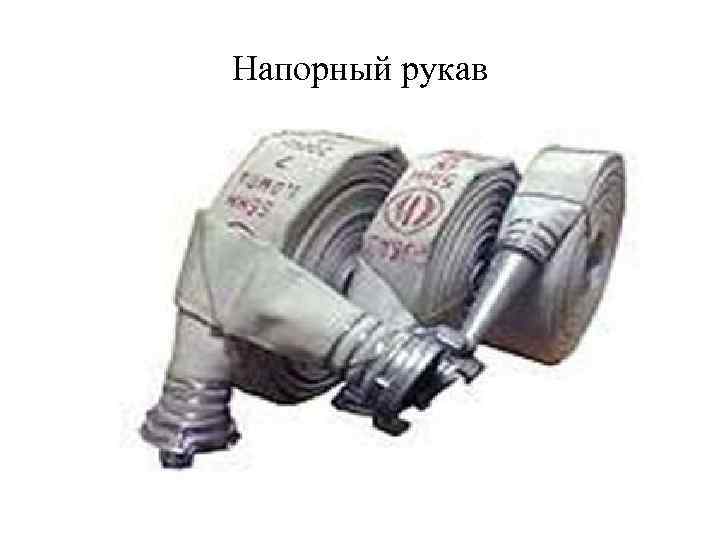

Напорный рукав

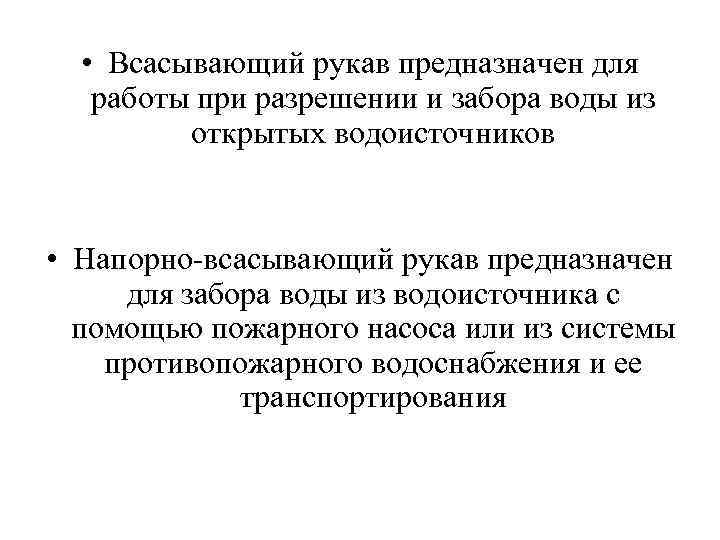

• Всасывающий рукав предназначен для работы при разрешении и забора воды из открытых водоисточников • Напорно-всасывающий рукав предназначен для забора воды из водоисточника с помощью пожарного насоса или из системы противопожарного водоснабжения и ее транспортирования

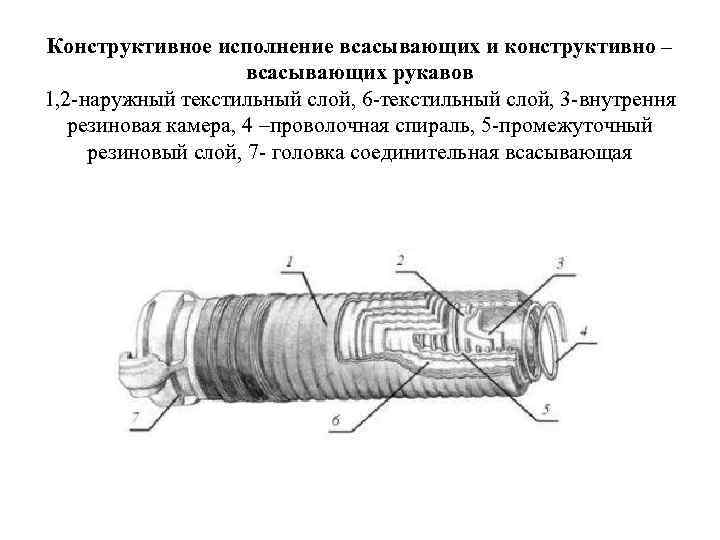

Конструктивное исполнение всасывающих и конструктивно – всасывающих рукавов 1, 2 -наружный текстильный слой, 6 -текстильный слой, 3 -внутрення резиновая камера, 4 –проволочная спираль, 5 -промежуточный резиновый слой, 7 - головка соединительная всасывающая

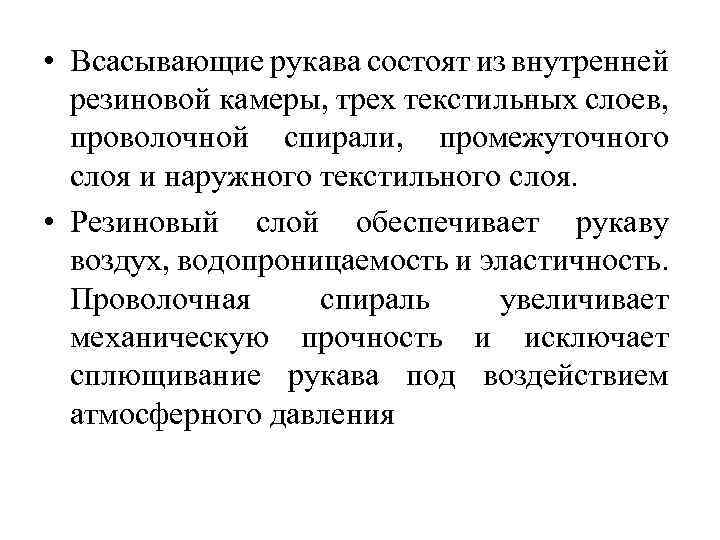

• Всасывающие рукава состоят из внутренней резиновой камеры, трех текстильных слоев, проволочной спирали, промежуточного слоя и наружного текстильного слоя. • Резиновый слой обеспечивает рукаву воздух, водопроницаемость и эластичность. Проволочная спираль увеличивает механическую прочность и исключает сплющивание рукава под воздействием атмосферного давления

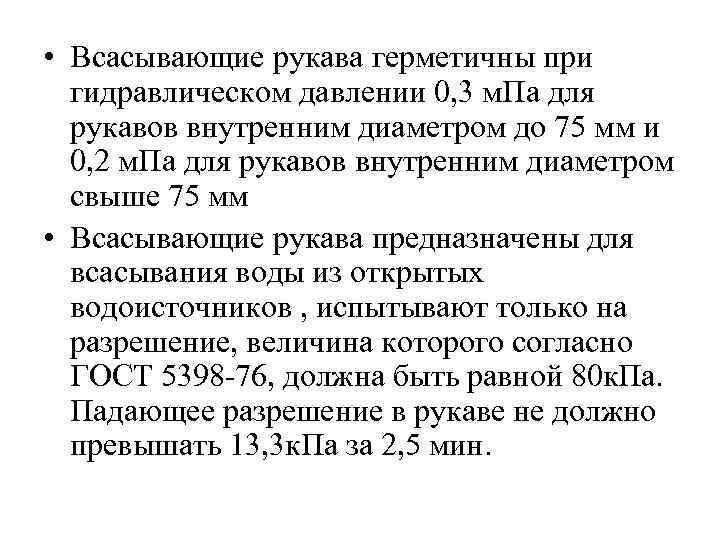

• Всасывающие рукава герметичны при гидравлическом давлении 0, 3 м. Па для рукавов внутренним диаметром до 75 мм и 0, 2 м. Па для рукавов внутренним диаметром свыше 75 мм • Всасывающие рукава предназначены для всасывания воды из открытых водоисточников , испытывают только на разрешение, величина которого согласно ГОСТ 5398 -76, должна быть равной 80 к. Падающее разрешение в рукаве не должно превышать 13, 3 к. Па за 2, 5 мин.

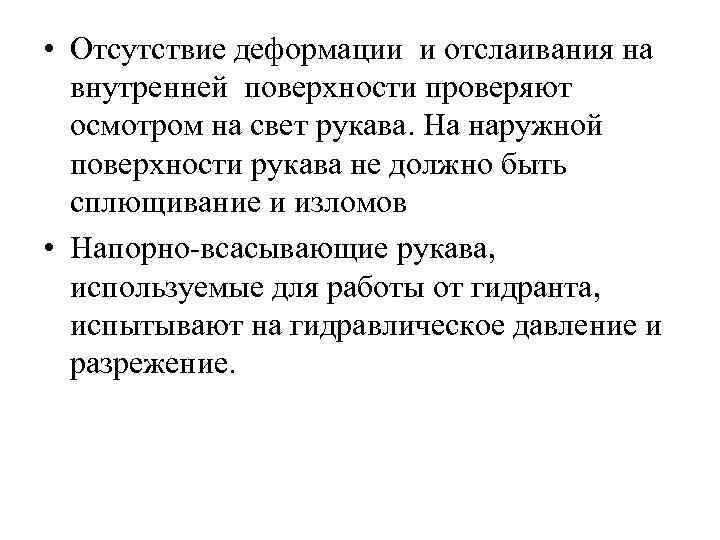

• Отсутствие деформации и отслаивания на внутренней поверхности проверяют осмотром на свет рукава. На наружной поверхности рукава не должно быть сплющивание и изломов • Напорно-всасывающие рукава, используемые для работы от гидранта, испытывают на гидравлическое давление и разрежение.
• • • Рукава выпускаются и эксплуатируются следующих типов : прорезиненные ГОСТ 7877 -75; латексированные ТУ 17 РСФСР 40 -6851 -77 и ТУ 75. 080. 05. 026 -89; с двухсторонним полимерным покрытием ТУ 17 РСФСР 40 -11118 -86; пластмассовые армированные ТУ 6 -19 -151 -88; льняные ГОСТ 472 -75 и льноджутовые ТУ 17 РСФСР 40 -10257 -82; рукава на рабочее давление 3, 0 МПа.
В зависимости от размера дефекта рукава могут использоваться следующие рукавные зажимы: а) ленточный зажим - для ликвидации течи из отверстий диаметром до 2 см или разрывов длиной до 3 см; б) корсетный зажим - для ликвидации течи из продольных разрывов длиной до 10 см.

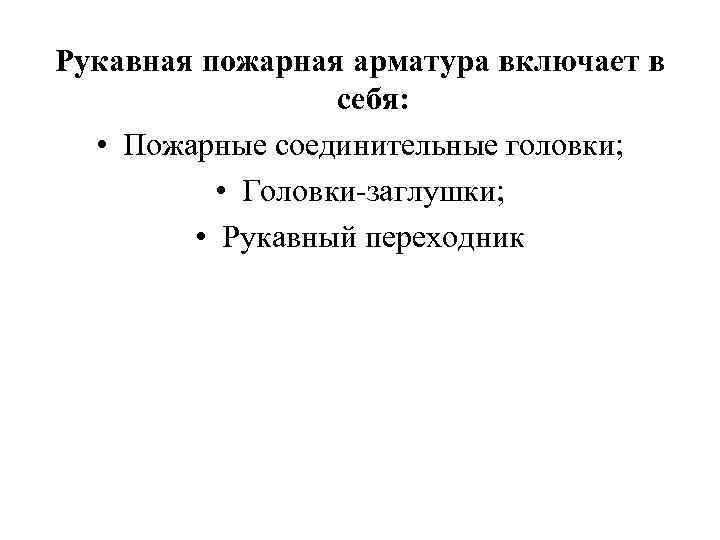

Рукавная пожарная арматура включает в себя: • Пожарные соединительные головки; • Головки-заглушки; • Рукавный переходник

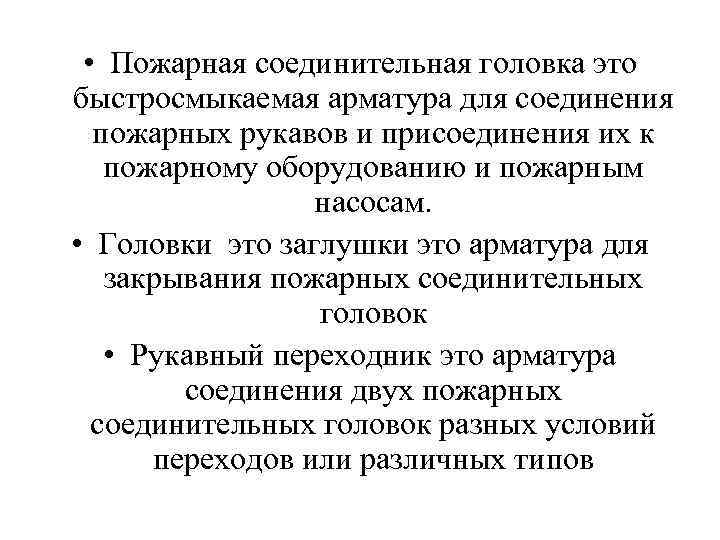

• Пожарная соединительная головка это быстросмыкаемая арматура для соединения пожарных рукавов и присоединения их к пожарному оборудованию и пожарным насосам. • Головки это заглушки это арматура для закрывания пожарных соединительных головок • Рукавный переходник это арматура соединения двух пожарных соединительных головок разных условий переходов или различных типов

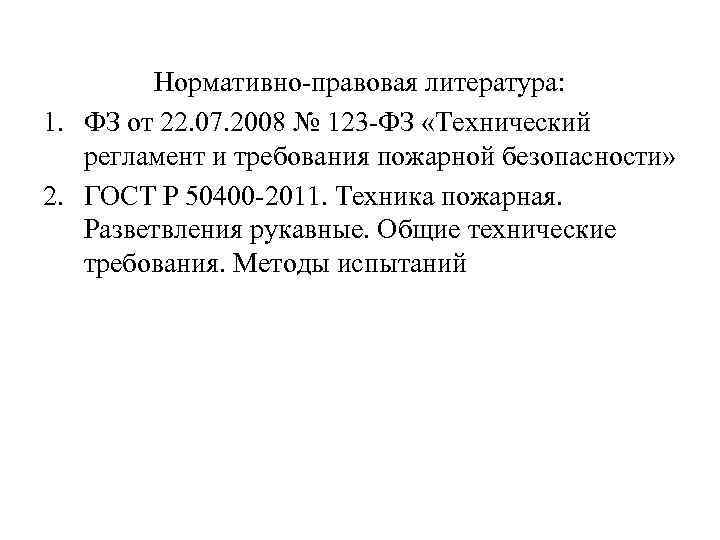

Нормативно-правовая литература: 1. ФЗ от 22. 07. 2008 № 123 -ФЗ «Технический регламент и требования пожарной безопасности» 2. ГОСТ Р 50400 -2011. Техника пожарная. Разветвления рукавные. Общие технические требования. Методы испытаний
