Дипломная работа Разработка содержания и оформления карты «XXII зимние Олимпийские игры в Сочи» Выполнил: студент ФКГи. К 5 -2 Попов Егор Русланович 1
Цель работы: разработка содержания и художественного оформления карты «XXII зимние Олимпийские игры в Сочи» 2
Олимпийские игры в Сочи Пройдут с 7 февраля по 23 февраля 2014 г. В окрестностях города Сочи и Красной Поляны. Размещение олимпийских объектов разделено на две зоны (кластеры) – прибрежный кластер и горный кластер. 3
Этапы выполнения работы: Øобзор и анализ карт, посвященных олимпийским играм; Øсбор и анализ исходных картографических материалов; Øпроектирование математической основы карты; Øразработка содержания и оформления карты; Øоформление авторского оригинала карты. 4

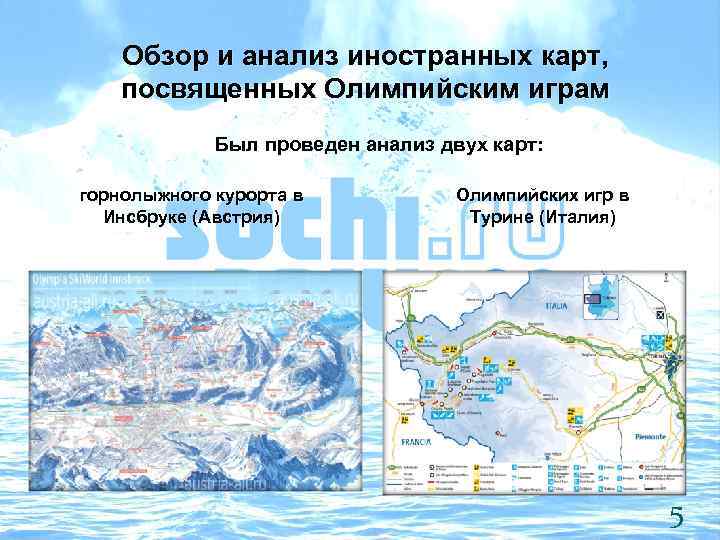

Обзор и анализ иностранных карт, посвященных Олимпийским играм Был проведен анализ двух карт: горнолыжного курорта в Инсбруке (Австрия) Олимпийских игр в Турине (Италия) 5

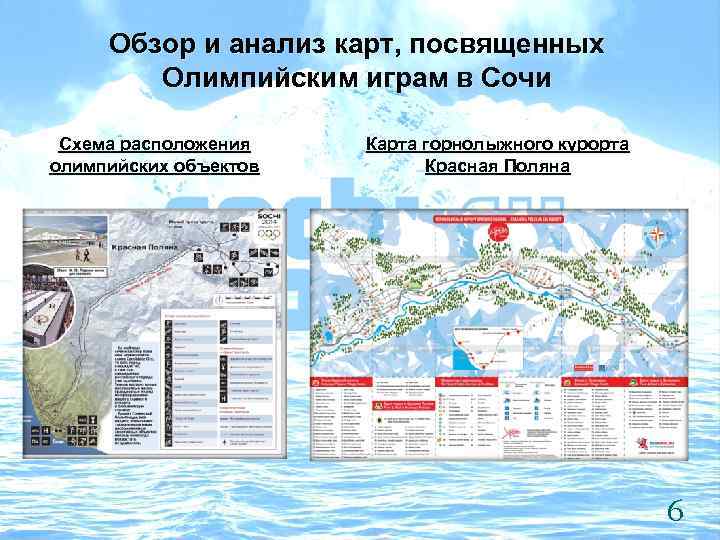

Обзор и анализ карт, посвященных Олимпийским играм в Сочи Схема расположения олимпийских объектов Карта горнолыжного курорта Красная Поляна 6

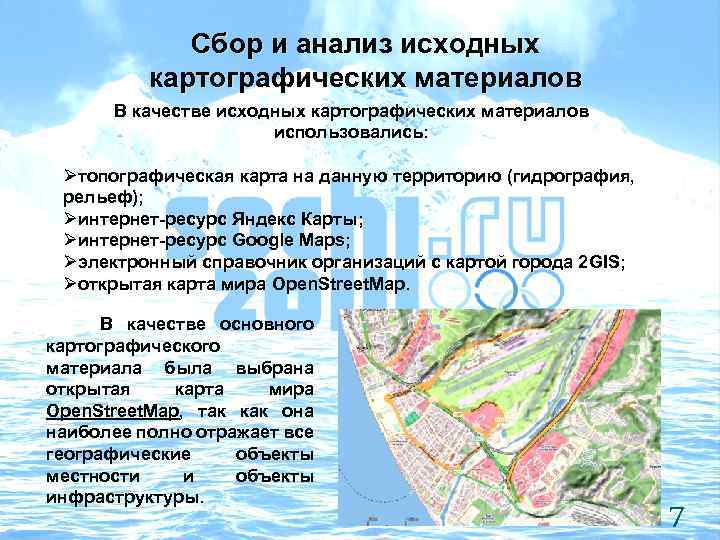

Сбор и анализ исходных картографических материалов В качестве исходных картографических материалов использовались: Øтопографическая карта на данную территорию (гидрография, рельеф); Øинтернет-ресурс Яндекс Карты; Øинтернет-ресурс Google Maps; Øэлектронный справочник организаций с картой города 2 GIS; Øоткрытая карта мира Open. Street. Map. В качестве основного картографического материала была выбрана открытая карта мира Open. Street. Map, так как она наиболее полно отражает все географические объекты местности и объекты инфраструктуры. 7

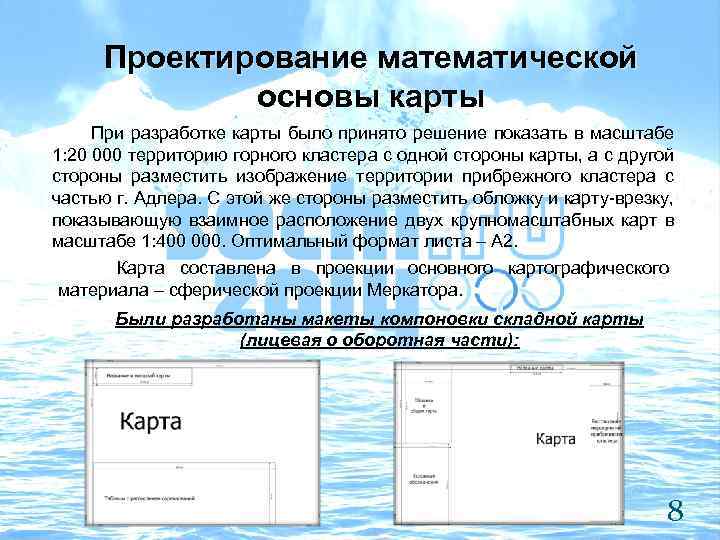

Проектирование математической основы карты При разработке карты было принято решение показать в масштабе 1: 20 000 территорию горного кластера с одной стороны карты, а с другой стороны разместить изображение территории прибрежного кластера с частью г. Адлера. С этой же стороны разместить обложку и карту-врезку, показывающую взаимное расположение двух крупномасштабных карт в масштабе 1: 400 000. Оптимальный формат листа – А 2. Карта составлена в проекции основного картографического материала – сферической проекции Меркатора. Были разработаны макеты компоновки складной карты (лицевая о оборотная части): 8
Разработка содержания и оформления карты Географическая основа содержания карты представлена: гидрографией, железными и автомобильными дорогами (с разделением на магистральные, главные и прочие), различными строениями. Рельеф представлен отметками высот и художественной отмывкой на карте горного кластера. Тематическая нагрузка карты представлена: таблицами с расписанием и местами проведения соревнований с обеих сторон карты. Способом значков показаны объекты инфраструктуры: банки, кафе и закусочные, парковки, автозаправочные станции, гостиницы и больницы 9

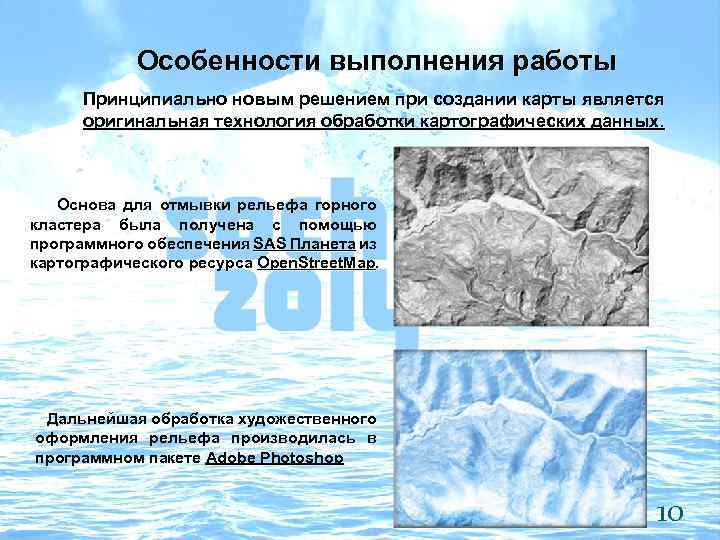

Особенности выполнения работы Принципиально новым решением при создании карты является оригинальная технология обработки картографических данных. Основа для отмывки рельефа горного кластера была получена с помощью программного обеспечения SAS Планета из картографического ресурса Open. Street. Map Дальнейшая обработка художественного оформления рельефа производилась в программном пакете Adobe Photoshop 10

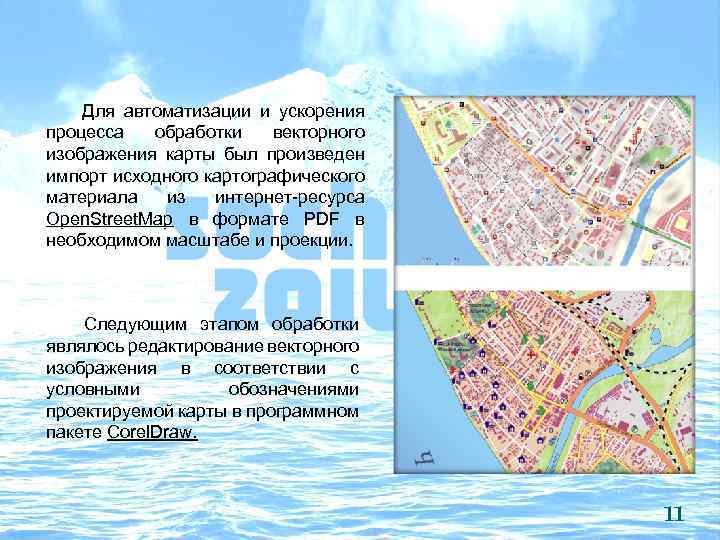

Для автоматизации и ускорения процесса обработки векторного изображения карты был произведен импорт исходного картографического материала из интернет-ресурса Open. Street. Map в формате PDF в необходимом масштабе и проекции. Следующим этапом обработки являлось редактирование векторного изображения в соответствии с условными обозначениями проектируемой карты в программном пакете Corel. Draw. 11

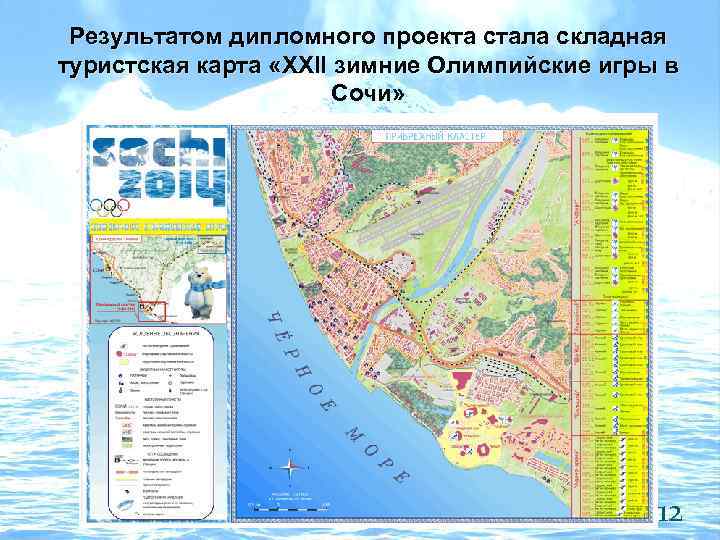

Результатом дипломного проекта стала складная туристская карта «XXII зимние Олимпийские игры в Сочи» 12

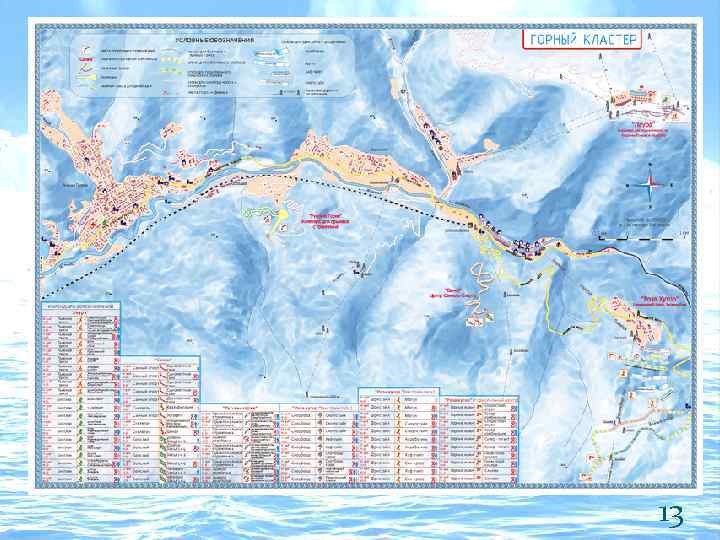

13
Данная дипломная работа была составлена с применением совокупности знаний, полученных за время обучения в МИИГАи. К. Выражаю благодарность профессорскопреподавательскому составу кафеды Оформления и Издания карт и кафедре Картографии и Геоинформатики за вклад в обучение и помощь в проектировании дипломной работы. Отдельную благодарность выражаю дипломному руководителю Наталье Алексеевне Кузьминой и декану факультета Наталье Андреевне Билибиной 14
