ДИПЛОМНАЯ РАБОТА Разработка проекта замены АТСК-У на ЦСК EWSD в п. Александровка
Содержание Введение Техническое обоснование проекта Организация связи на сети города Техническая характеристика и состав ЦСК EWSD Расчет величин возникающих нагрузок Расчет оборудования АТС 57 Состав сводной ведомости на оборудование АТС 57 План размещения оборудования Экономический расчет Безопасность жизнедеятельности и охрана окружающей среды Заключение
Введение С каждым годом возрастает потребность не только в телефонной связи, но и в услугах интеллектуальных и интегральных сетей. Это способствует развитию связи и созданию более совершенных систем коммутации.
Техническое обоснование проекта EWSD является самой распространенной версией станции и соответствует требованиям международных стандартов относящихся к безопасности персонала и пользователей, защите оборудования, электромагнитной совместимости и т. д.

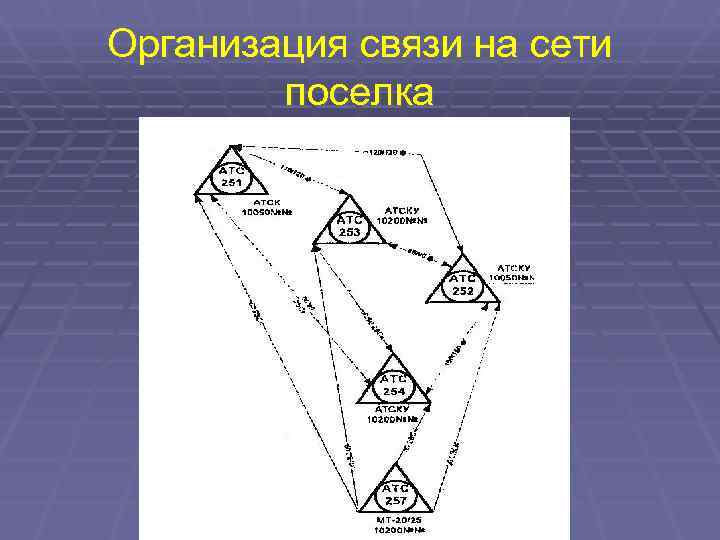

Организация связи на сети поселка

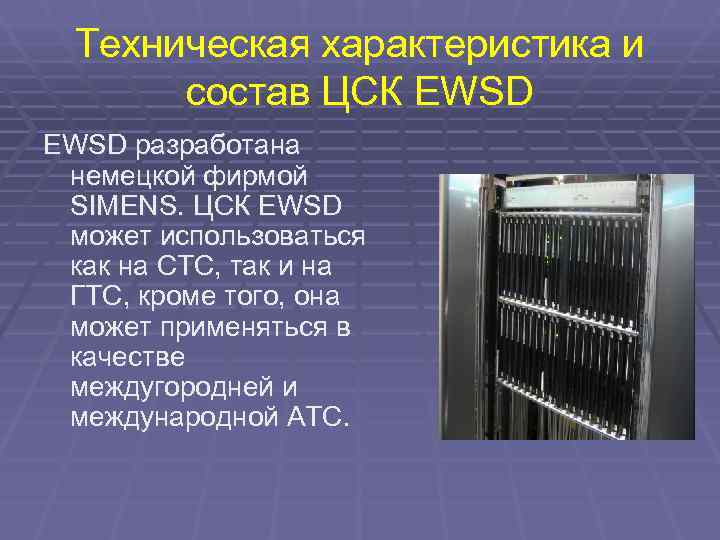

Техническая характеристика и состав ЦСК EWSD разработана немецкой фирмой SIMENS. ЦСК EWSD может использоваться как на СТС, так и на ГТС, кроме того, она может применяться в качестве междугородней и международной АТС.
Цифровой абонентский блок Основные задачи DLU: -обеспечить физическое соединение между различными типами абонентов -преобразовать речевую информацию в ИКМ сигнал

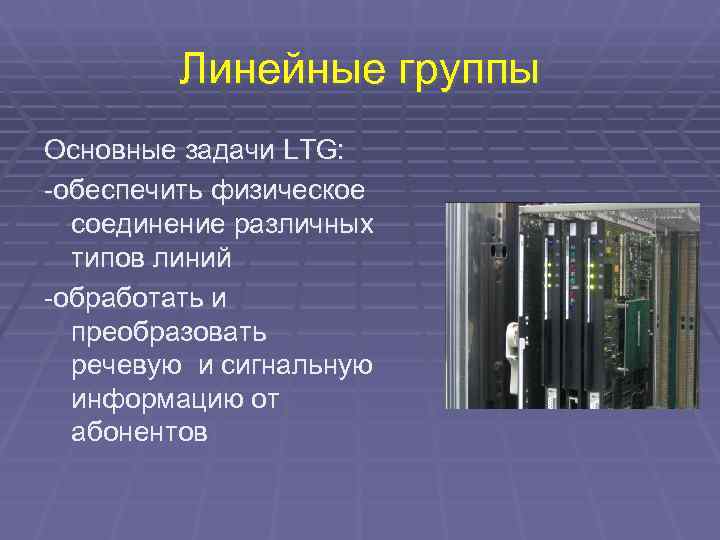

Линейные группы Основные задачи LTG: -обеспечить физическое соединение различных типов линий -обработать и преобразовать речевую и сигнальную информацию от абонентов

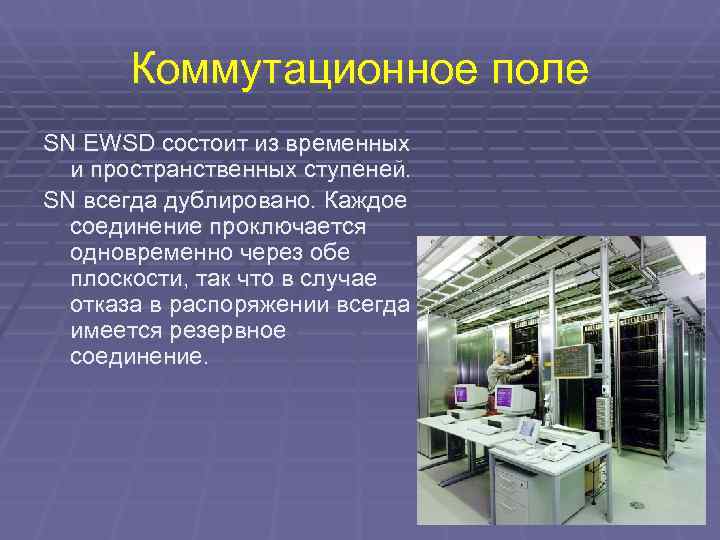

Коммутационное поле SN EWSD состоит из временных и пространственных ступеней. SN всегда дублировано. Каждое соединение проключается одновременно через обе плоскости, так что в случае отказа в распоряжении всегда имеется резервное соединение.

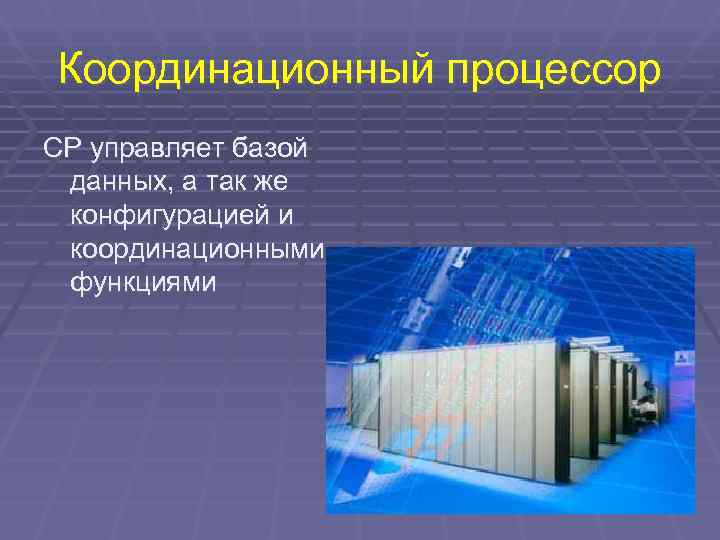

Координационный процессор CP управляет базой данных, а так же конфигурацией и координационными функциями

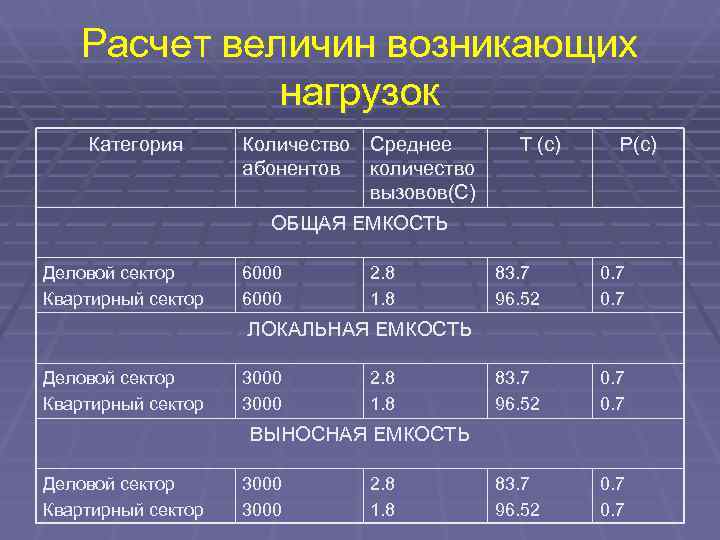

Расчет величин возникающих нагрузок Категория Количество Среднее Т (с) P(c) абонентов количество вызовов(С) ОБЩАЯ ЕМКОСТЬ Деловой сектор 6000 2. 8 83. 7 0. 7 Квартирный сектор 6000 1. 8 96. 52 0. 7 ЛОКАЛЬНАЯ ЕМКОСТЬ Деловой сектор 3000 2. 8 83. 7 0. 7 Квартирный сектор 3000 1. 8 96. 52 0. 7 ВЫНОСНАЯ ЕМКОСТЬ Деловой сектор 3000 2. 8 83. 7 0. 7 Квартирный сектор 3000 1. 8 96. 52 0. 7

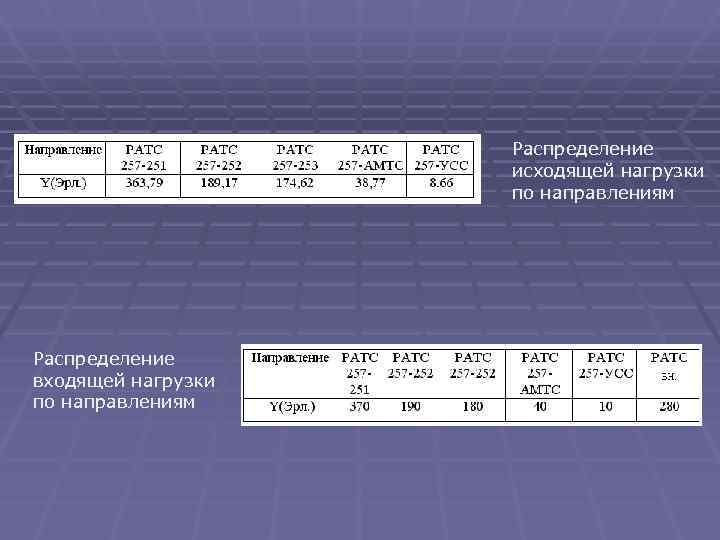

Распределение исходящей нагрузки по направлениям Распределение входящей нагрузки по направлениям

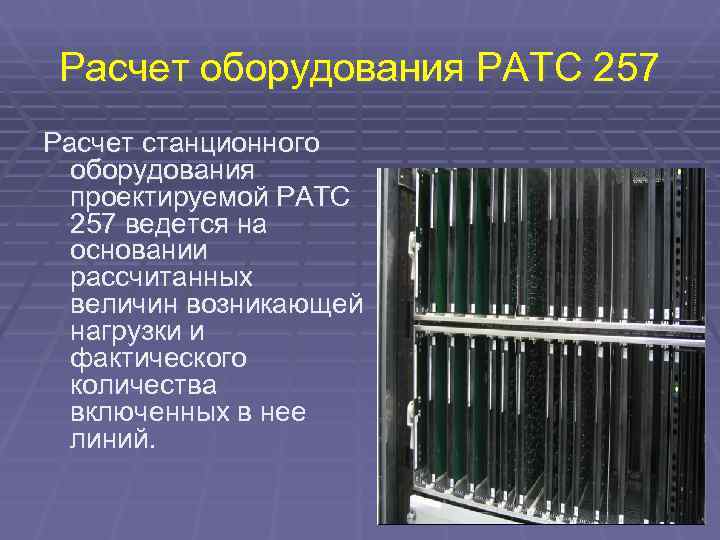

Расчет оборудования РАТС 257 Расчет станционного оборудования проектируемой РАТС 257 ведется на основании рассчитанных величин возникающей нагрузки и фактического количества включенных в нее линий.

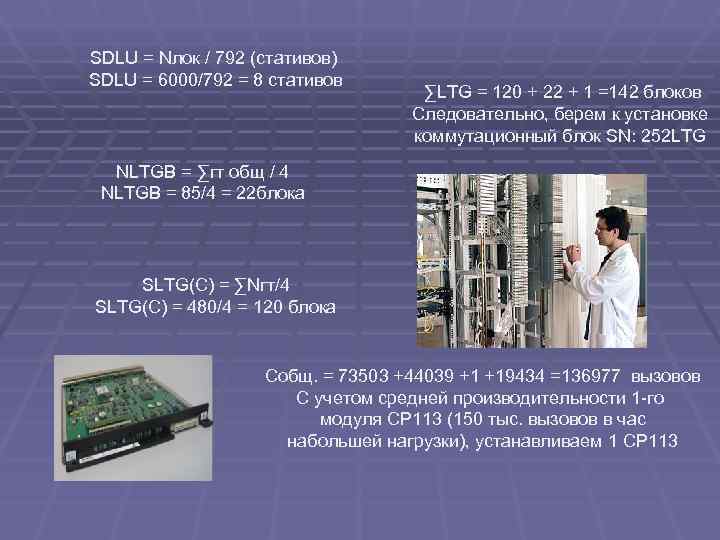

SDLU = Nлок / 792 (стативов) SDLU = 6000/792 = 8 стативов ∑LTG = 120 + 22 + 1 =142 блоков Следовательно, берем к установке коммутационный блок SN: 252 LTG NLTGВ = ∑гт общ / 4 NLTGВ = 85/4 = 22 блока SLTG(C) = ∑Nгт/4 SLTG(C) = 480/4 = 120 блока Собщ. = 73503 +44039 +1 +19434 =136977 вызовов С учетом средней производительности 1 -го модуля СР 113 (150 тыс. вызовов в час набольшей нагрузки), устанавливаем 1 СР 113

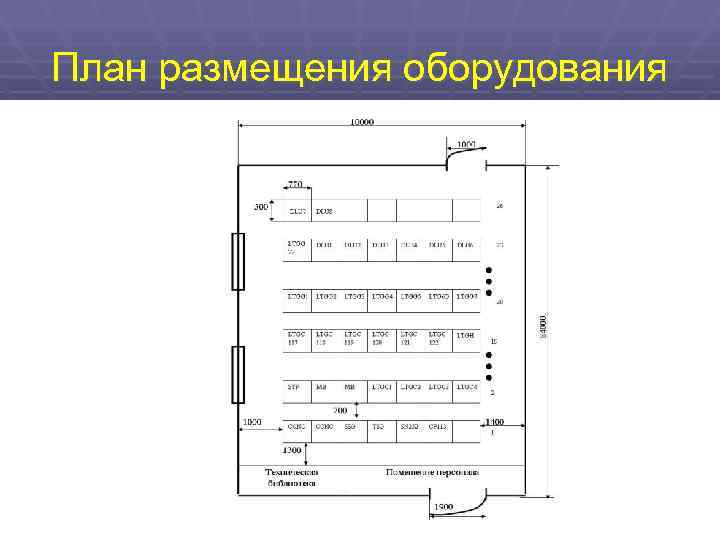

План размещения оборудования

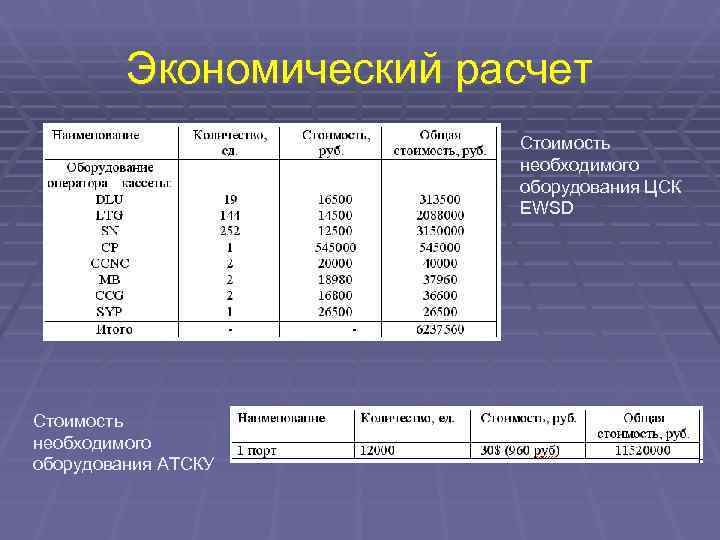

Экономический расчет Стоимость необходимого оборудования ЦСК EWSD Стоимость необходимого оборудования АТСКУ

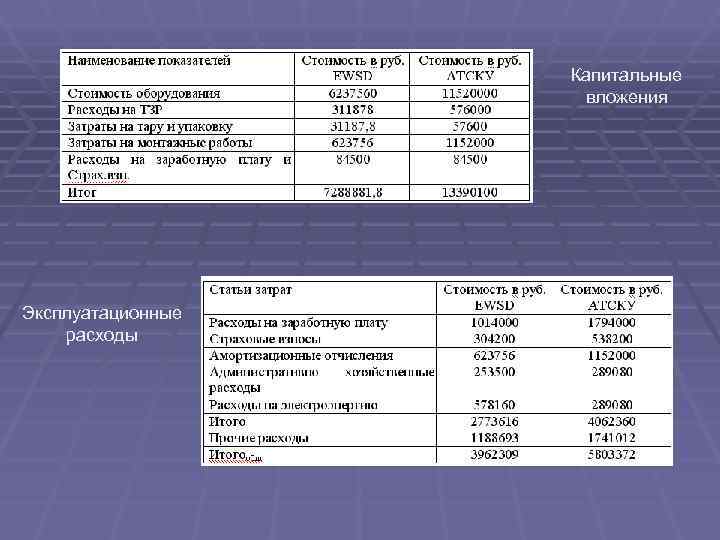

Капитальные вложения Эксплуатационные расходы

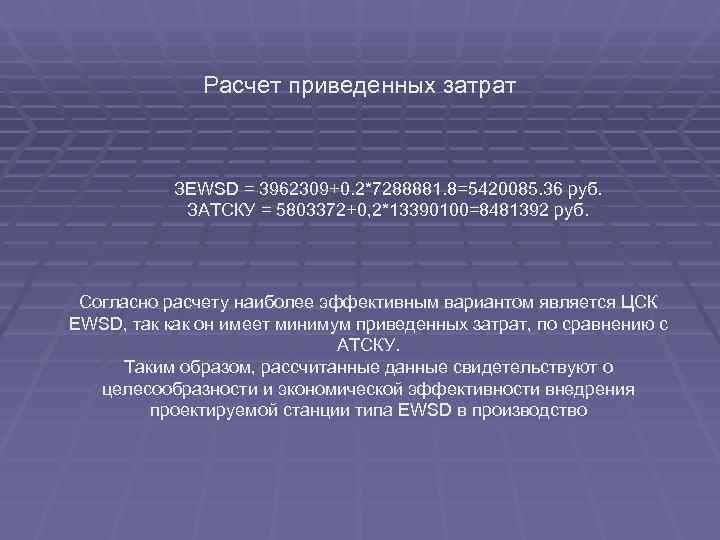

Расчет приведенных затрат ЗEWSD = 3962309+0. 2*7288881. 8=5420085. 36 руб. ЗАТСКУ = 5803372+0, 2*13390100=8481392 руб. Согласно расчету наиболее эффективным вариантом является ЦСК EWSD, так как он имеет минимум приведенных затрат, по сравнению с АТСКУ. Таким образом, рассчитанные данные свидетельствуют о целесообразности и экономической эффективности внедрения проектируемой станции типа EWSD в производство

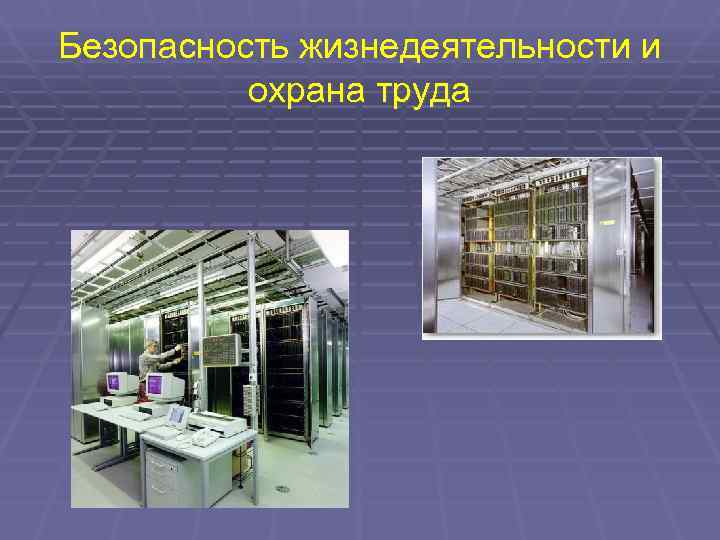

Безопасность жизнедеятельности и охрана труда
Заключение В данной дипломной работе был произведен проект замены АТСКУ на ЦСК EWSD в п. Александровка. Эта станция обладает хорошими технико-экономическими показателями, и в современном мире телекоммуникаций занимает одну из ведущих позиций.
