ДИПЛОМНА РОБОТА Учениці групи 13 -13 Загоруйко

ДИПЛОМНА РОБОТА Учениці групи № 13 -13 Загоруйко Анастасії Сергіївни на тему: Діагностика та ремонт системи комфорту автомобіля «Audi A 8»

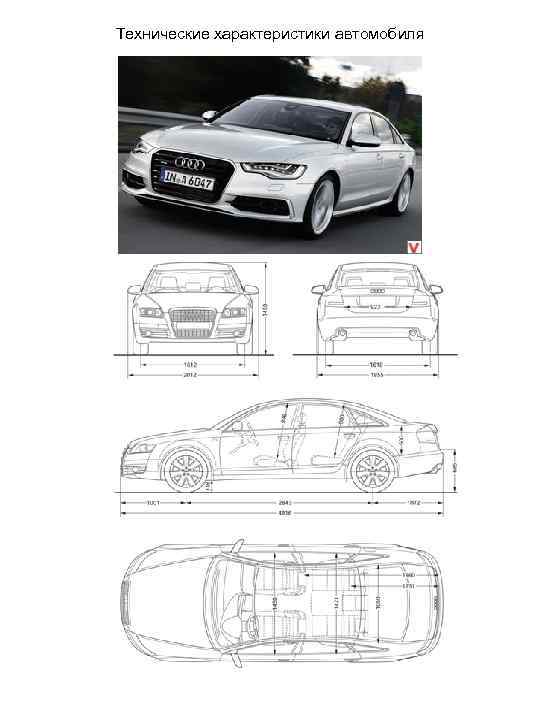

Технические характеристики автомобиля

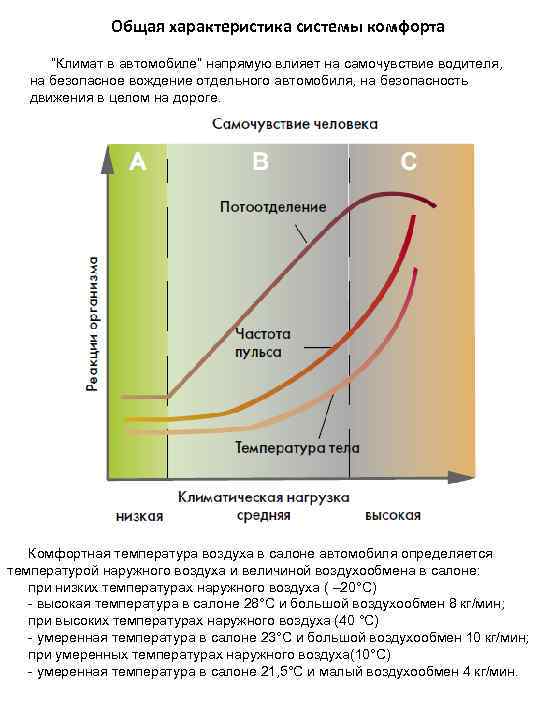

Общая характеристика системы комфорта “Климат в автомобиле” напрямую влияет на самочувствие водителя, на безопасное вождение отдельного автомобиля, на безопасность движения в целом на дороге. Комфортная температура воздуха в салоне автомобиля определяется температурой наружного воздуха и величиной воздухообмена в салоне: при низких температурах наружного воздуха ( – 20°C) - высокая температура в салоне 28°C и большой воздухообмен 8 кг/мин; при высоких температурах наружного воздуха (40 °С) - умеренная температура в салоне 23°C и большой воздухообмен 10 кг/мин; при умеренных температурах наружного воздуха(10°C) - умеренная температура в салоне 21, 5°C и малый воздухообмен 4 кг/мин.

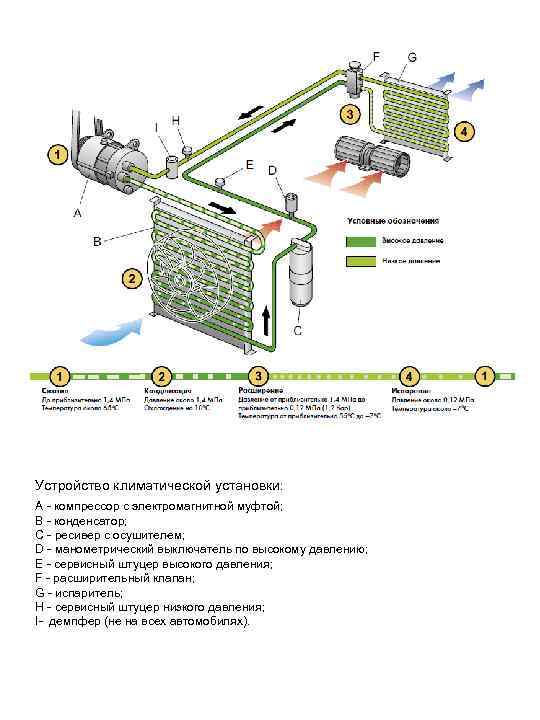

Устройство климатической установки: A - компрессор с электромагнитной муфтой; B - конденсатор; C - ресивер с осушителем; D - манометрический выключатель по высокому давлению; E - сервисный штуцер высокого давления; F - расширительный клапан; G - испаритель; H - сервисный штуцер низкого давления; I- демпфер (не на всех автомобилях).

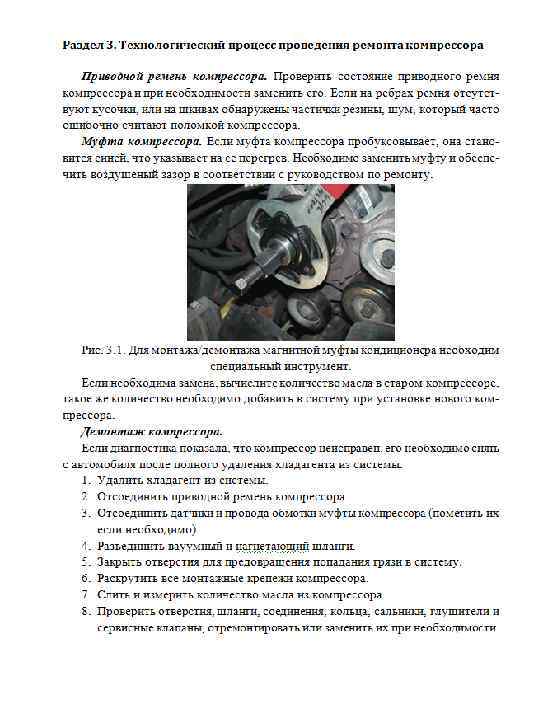

Компрессор Несаморегулирующийся компрессор с наклонным вращающимся диском. Наклон диска постоянный Рабочий объем компрессора постоянный Саморегулирующийся компрессор с наклонным вращающимся диском. Угол наклона диска изменяется. Рабочий объем компрессора переменный

Конденсатор

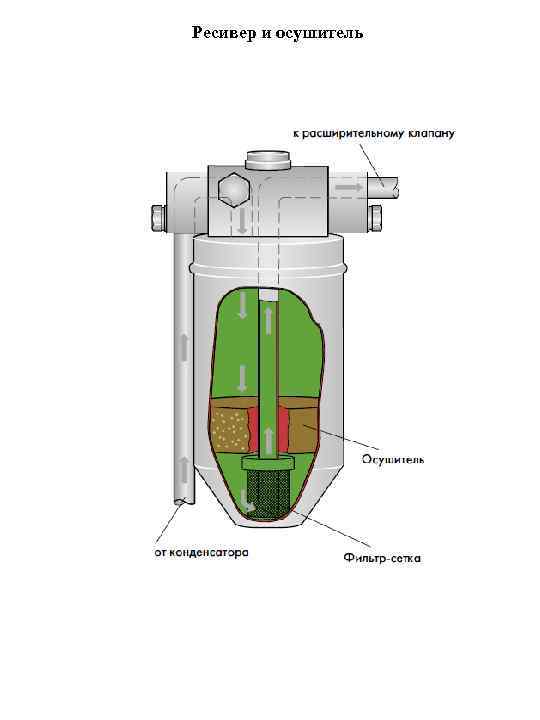

Ресивер и осушитель

Расширительный клапан

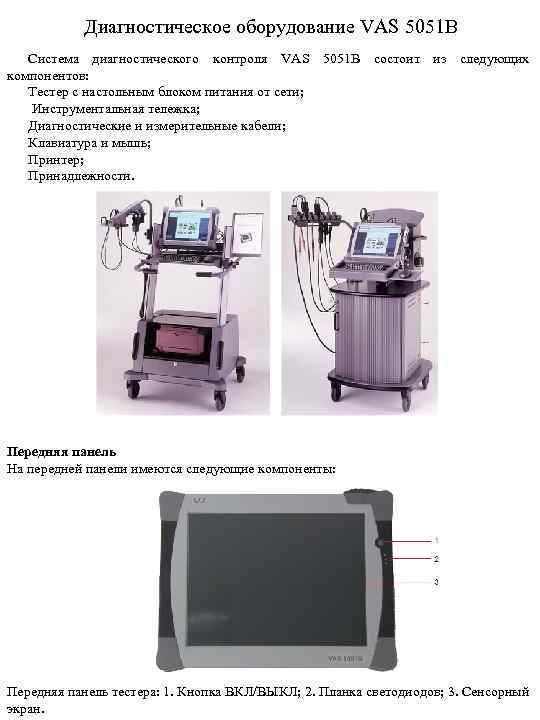

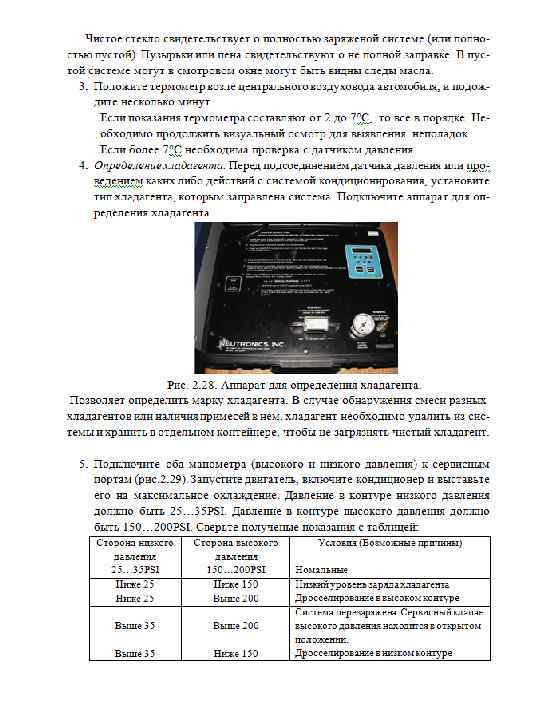

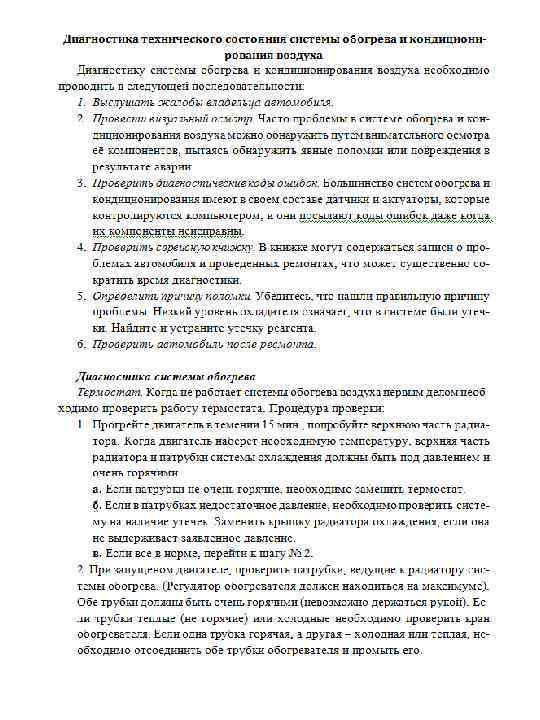

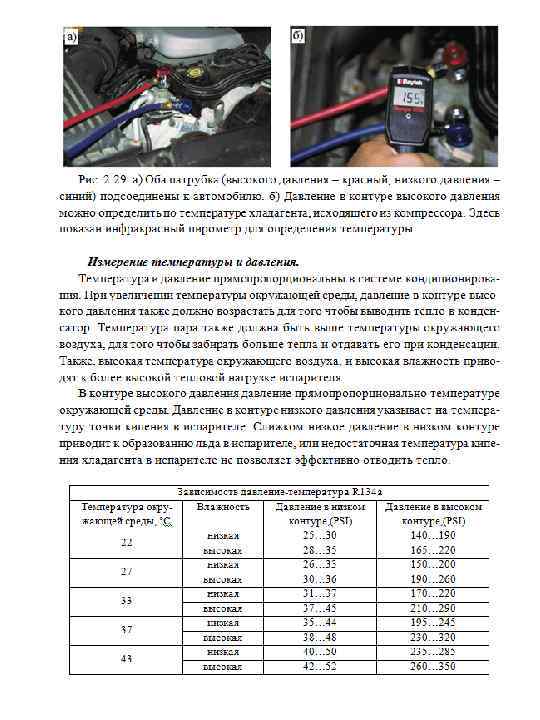

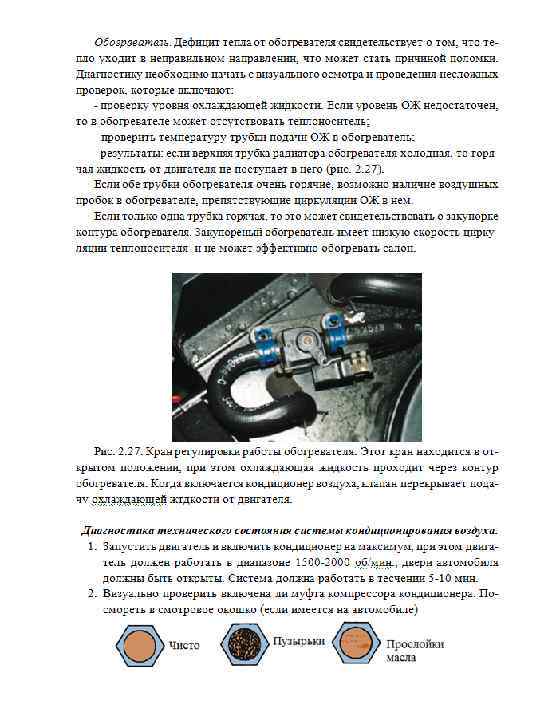

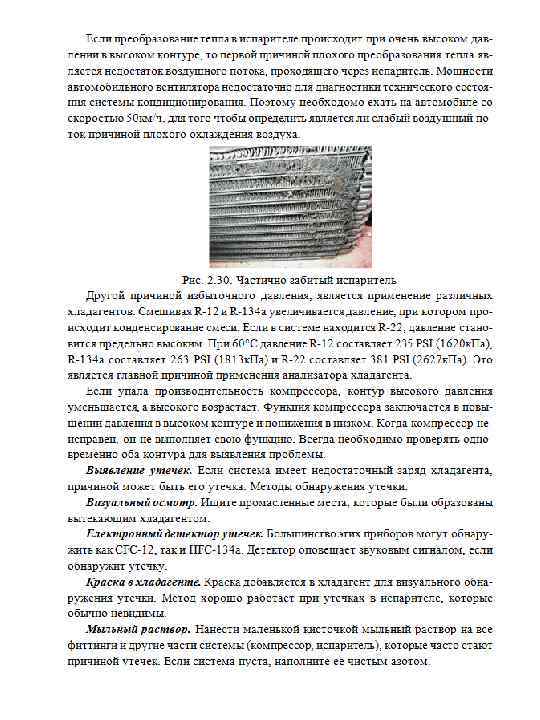

Диагностическое оборудование VAS 5051 В Система диагностического контроля VAS 5051 B состоит из следующих компонентов: Тестер с настольным блоком питания от сети; Инструментальная тележка; Диагностические и измерительные кабели; Клавиатура и мышь; Принтер; Принадлежности. Передняя панель На передней панели имеются следующие компоненты: Передняя панель тестера: 1. Кнопка ВКЛ/ВЫКЛ; 2. Планка светодиодов; 3. Сенсорный экран.

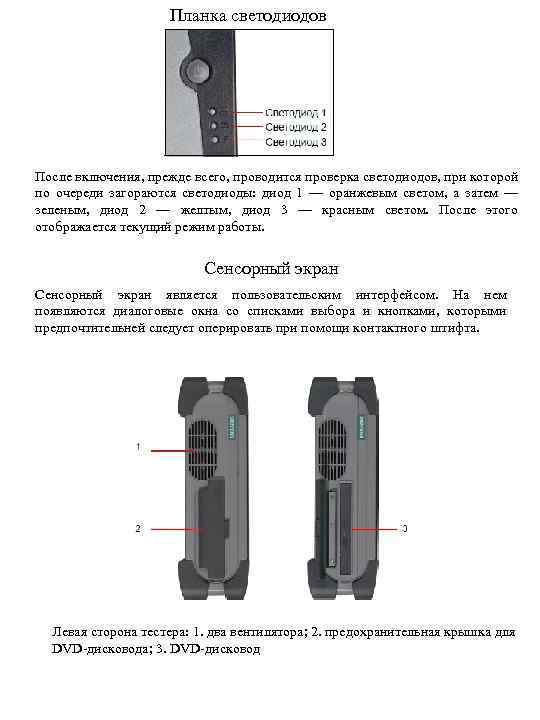

Планка светодиодов После включения, прежде всего, проводится проверка светодиодов, при которой по очереди загораются светодиоды: диод 1 — оранжевым светом, а затем — зеленым, диод 2 — желтым, диод 3 — красным светом. После этого отображается текущий режим работы. Сенсорный экран является пользовательским интерфейсом. На нем появляются диалоговые окна со списками выбора и кнопками, которыми предпочтительней следует оперировать при помощи контактного штифта. Левая сторона тестера: 1. два вентилятора; 2. предохранительная крышка для DVD-дисковода; 3. DVD-дисковод

Правая сторона тестера: 1. Контактный штифт; 2. Устройство чтения чип-карт; 3. Сетевой порт для работы в сети; 4. Два двухъярусных USB-порта для подключения USB-принтера, клавиатуры (активирована для работы с приложениями ELSA), мыши и сменного носителя данных; 5. Ir. DA-порт для соединения принтера с ИК-портом, например, в модернизированной инструментальной тележке VAS 5051; 6. Порт RS 232 для сервисных целей; 7. Вход переменного тока, гнездо для настольного блока питания от сети; 8. Аудио вход/выход для подключения наушников. № 1 2 3 4 5 6 Надпись DSO 2 DSO 1 TZ KV (высокое напряжение) T/D U/R/D/I 7 SZ 8 DIAG Гнездо для Измерительный DSO-кабель 2 Измерительный DSO-кабель 1 Пусковые клещи Клещи для измерения напряжения (к. В) Датчик температуры или давления Кабель U/R/D/I для измерения напряжения, тока и сопротивления, проверка диодов и проверка целостности цепи Также могут использоваться электроизмерительные клещи на 100 A или 1800 A, электроизмерительные клещи на 50 A и 500 A из VAS 5051. Диагностический кабель

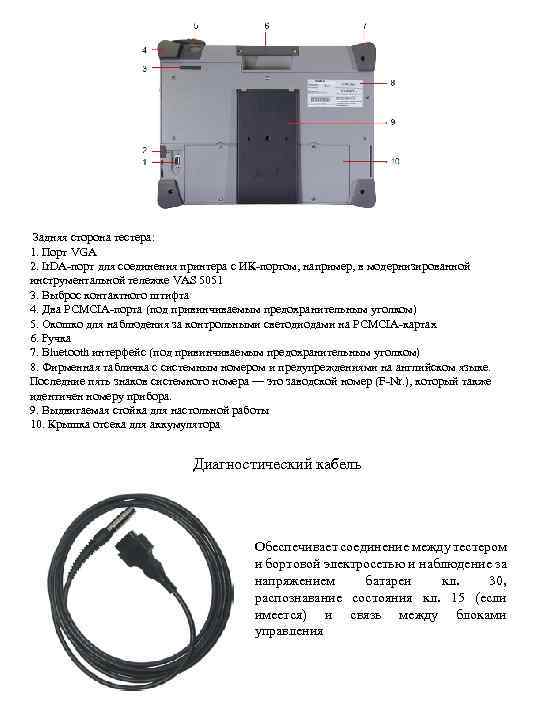

Задняя сторона тестера: 1. Порт VGA 2. Ir. DA-порт для соединения принтера с ИК-портом, например, в модернизированной инструментальной тележке VAS 5051 3. Выброс контактного штифта 4. Два PCMCIA-порта (под привинчиваемым предохранительным уголком) 5. Окошко для наблюдения за контрольными светодиодами на PCMCIA-картах 6. Ручка 7. Bluetooth интерфейс (под привинчиваемым предохранительным уголком) 8. Фирменная табличка с системным номером и предупреждениями на английском языке. Последние пять знаков системного номера — это заводской номер (F-Nr. ), который также идентичен номеру прибора. 9. Выдвигаемая стойка для настольной работы 10. Крышка отсека для аккумулятора Диагностический кабель Обеспечивает соединение между тестером и бортовой электросетью и наблюдение за напряжением батареи кл. 30, распознавание состояния кл. 15 (если имеется) и связь между блоками управления
