Дипломдық жоба тақырыбы: Қызылқия мұнай кенорнын техникалық сумен қамтамасыз ету үшін жерасты су кен орнын өндірістік өңдеу жобасы Орындаған: Қапыш А. С. Тобы: Врб-10 -1қ Мамандығы: 5 в 080500 Жоба жетекшісі: Калитова Л. К. техн. ғылым канд.

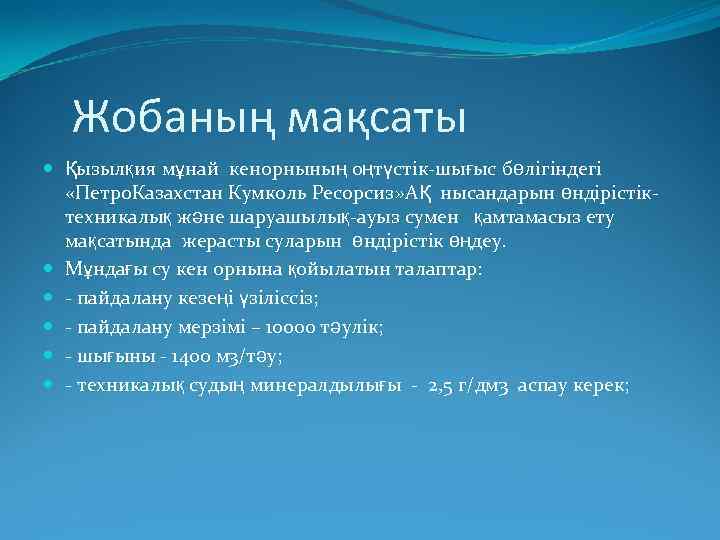

Жобаның мақсаты Қызылқия мұнай кенорнының оңтүстік-шығыс бөлігіндегі «Петро. Казахстан Кумколь Ресорсиз» АҚ нысандарын өндірістіктехникалық және шаруашылық-ауыз сумен қамтамасыз ету мақсатында жерасты суларын өндірістік өңдеу. Мұндағы су кен орнына қойылатын талаптар: - пайдалану кезеңі үзіліссіз; - пайдалану мерзімі – 10000 тәулік; - шығыны - 1400 м 3/тәу; - техникалық судың минералдылығы - 2, 5 г/дм 3 аспау керек;

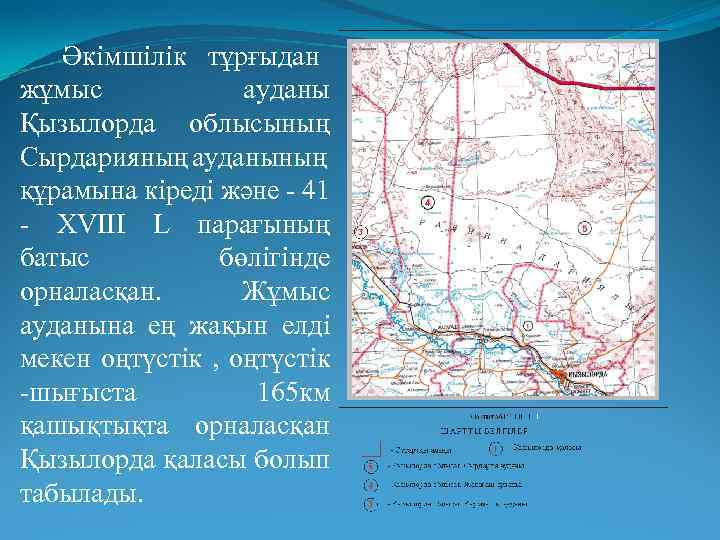

Әкімшілік тұрғыдан жұмыс ауданы Қызылорда облысының Сырдарияның ауданының құрамына кіреді және - 41 - XVIII L парағының батыс бөлігінде орналасқан. Жұмыс ауданына ең жақын елді мекен оңтүстік , оңтүстік -шығыста 165 км қашықтықта орналасқан Қызылорда қаласы болып табылады.

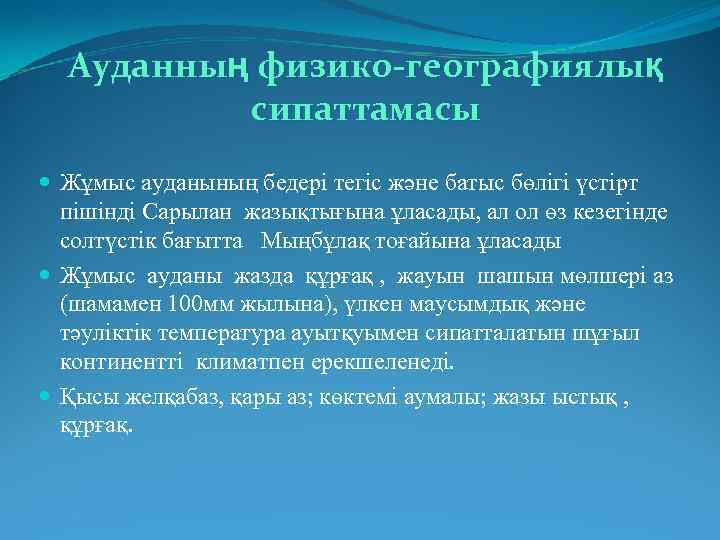

Ауданның физико-географиялық сипаттамасы Жұмыс ауданының бедері тегіс және батыс бөлігі үстірт пішінді Сарылан жазықтығына ұласады, ал ол өз кезегінде солтүстік бағытта Мыңбұлақ тоғайына ұласады Жұмыс ауданы жазда құрғақ , жауын шашын мөлшері аз (шамамен 100 мм жылына), үлкен маусымдық және тәуліктік температура ауытқуымен сипатталатын шұғыл континентті климатпен ерекшеленеді. Қысы желқабаз, қары аз; көктемі аумалы; жазы ыстық , құрғақ.

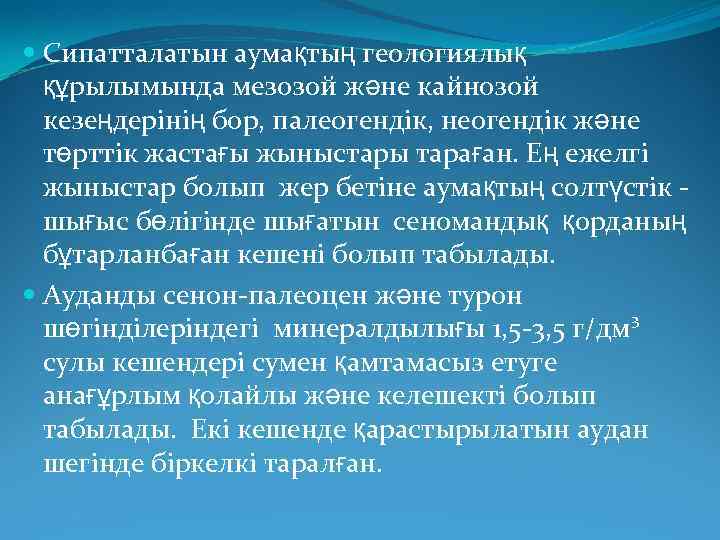

Сипатталатын аумақтың геологиялық құрылымында мезозой және кайнозой кезеңдерінің бор, палеогендік, неогендік және төрттік жастағы жыныстары тараған. Ең ежелгі жыныстар болып жер бетіне аумақтың солтүстік - шығыс бөлігінде шығатын сеномандық қорданың бұтарланбаған кешені болып табылады. Ауданды сенон-палеоцен және турон шөгінділеріндегі минералдылығы 1, 5 -3, 5 г/дм³ сулы кешендері сумен қамтамасыз етуге анағұрлым қолайлы және келешекті болып табылады. Екі кешенде қарастырылатын аудан шегінде біркелкі таралған.

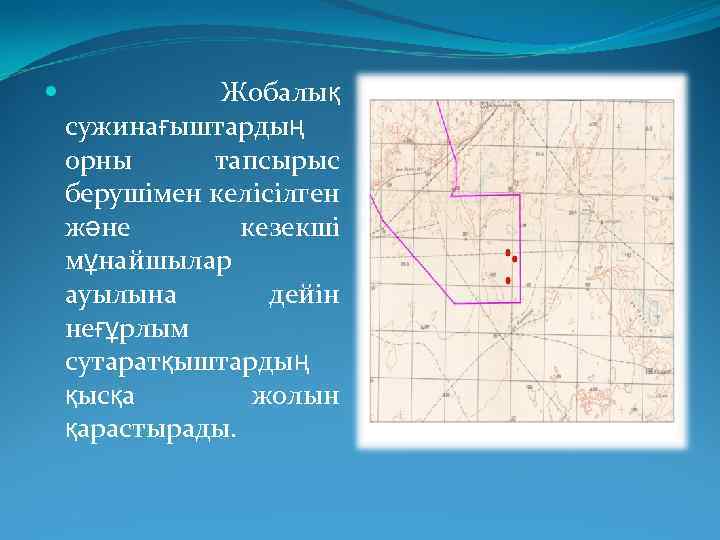

Жобалық сужинағыштардың орны тапсырыс берушімен келісілген және кезекші мұнайшылар ауылына дейін неғұрлым сутаратқыштардың қысқа жолын қарастырады.

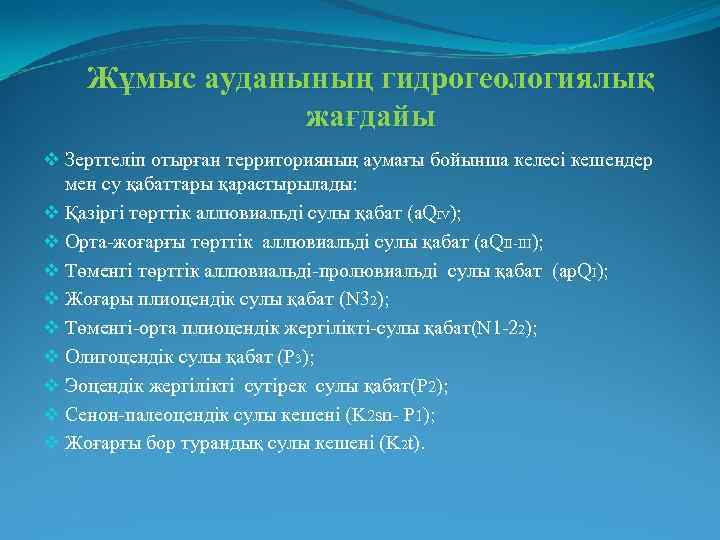

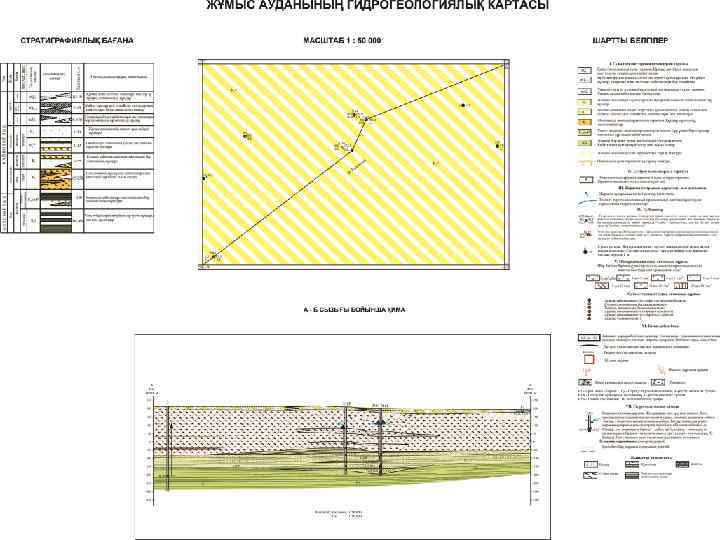

Жұмыс ауданының гидрогеологиялық жағдайы v Зерттеліп отырған территорияның аумағы бойынша келесі кешендер мен су қабаттары қарастырылады: v Қазіргі төрттік аллювиальді сулы қабат (a. QIV); v Орта-жоғарғы төрттік аллювиальді сулы қабат (a. QII-III); v Төменгі төрттік аллювиальді-пролювиальді сулы қабат (ap. QI); v Жоғары плиоцендік сулы қабат (N 32); v Төменгі-орта плиоцендік жергілікті-сулы қабат(N 1 -22); v Олигоцендік сулы қабат (Р 3); v Эоцендік жергілікті сутірек сулы қабат(Р 2); v Сенон-палеоцендік сулы кешені (K 2 sn- Р 1); v Жоғарғы бор турандық сулы кешені (K 2 t).
Ауданды сенон-палеоцен және турон шөгінділеріндегі минералдылығы 1, 5 -3, 5 г/дм³ сулы кешендері сумен қамтамасыз етуге анағұрлым қолайлы және келешекті болып табылады. Сенон –палеоцен шөгінділеріндегі сулы горизонт ауданда 245 м тереңдікте жатады. ОШ Қызылқия кенорнындағы сенон палеоцен шөгінділеріндегі №№ 3164, 3165, 3166 ұңғымаларды бұрғылау кезінде су деңгейінің төмендеуі 10 -19 м болғанда, ұңғыма өнімі 8 -10 дм³/с болды. Горизонттың орташа қалыңдығы 66, 6 м. Сенон палеоцендік жыныстардағы жерасты суларының минералдылығы 1, 3 г/дм³. Химиялық құрамы бойынша сулар натрий сульфатты-хлоридті.

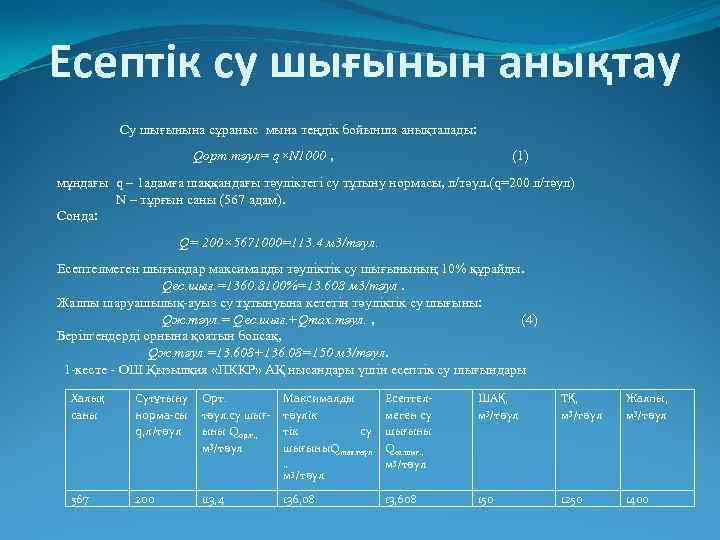

Есептік су шығынын анықтау Су шығынына сұраныс мына теңдік бойынша анықталады: Qорт. тәул= q×N 1000 , (1) мұндағы q – 1 адамға шаққандағы тәуліктегі су тұтыну нормасы, л/тәул. (q=200 л/тәул) N – тұрғын саны (567 адам). Сонда: Q= 200× 5671000=113. 4 м 3/тәул. Есептелмеген шығындар максималды тәуліктік су шығынының 10% құрайды. Qес. шығ. =1360. 8100%=13. 608 м 3/тәул. Жалпы шаруашылық-ауыз су тұтынуына кететін тәуліктік су шығыны: Qж. тәул. = Qес. шығ. +Qmax. тәул. , (4) Берілгендерді орнына қоятын болсақ, Qж. тәул. =13. 608+136. 08=150 м 3/тәул. 1 -кесте - ОШ Қызылқия «ПККР» АҚ нысандары үшін есептік су шығындары Халық саны 567 Су ұтыну Орт. т норма-сы тәул. су шығq, л/тәул ыны Qор. т. , м 3/тәул Максималды тәулік тік су шығыны. Qmax. тәул 200 113, 4 ШАҚ, м 3/тәул ТҚ, м 3/тәул Жалпы, м 3/тәул Есептелмеген су шығыны Qес. шығ. , м 3/тәул 136, 08 13, 608 150 1250 1400 . ,

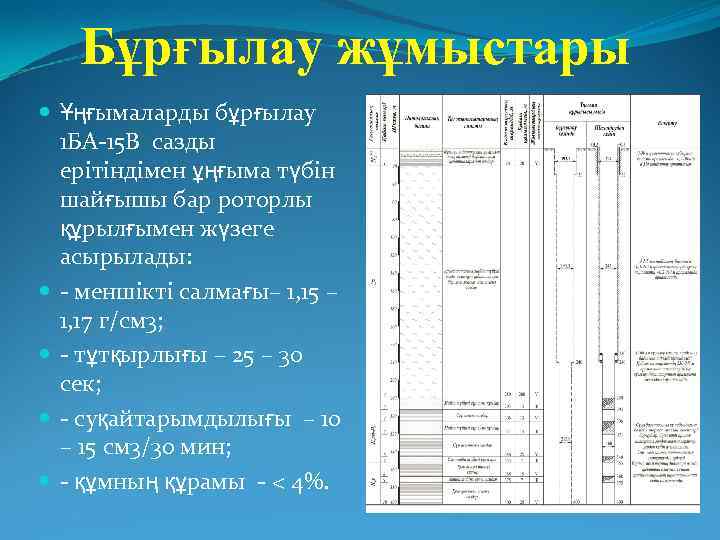

Бұрғылау жұмыстары Ұңғымаларды бұрғылау 1 БА-15 В сазды ерітіндімен ұңғыма түбін шайғышы бар роторлы құрылғымен жүзеге асырылады: - меншікті салмағы– 1, 15 – 1, 17 г/см 3; - тұтқырлығы – 25 – 30 сек; - суқайтарымдылығы – 10 – 15 см 3/30 мин; - құмның құрамы - < 4%.

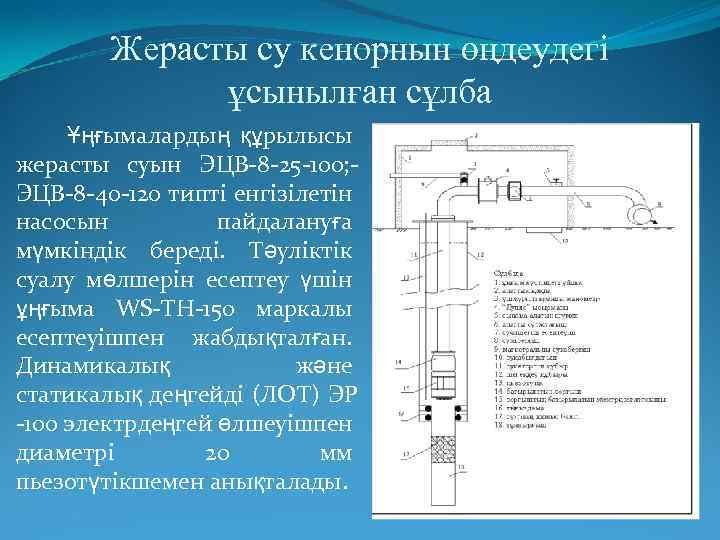

Жерасты су кенорнын өңдеудегі ұсынылған сұлба Ұңғымалардың құрылысы жерасты суын ЭЦВ-8 -25 -100; ЭЦВ-8 -40 -120 типті енгізілетін насосын пайдалануға мүмкіндік береді. Тәуліктік суалу мөлшерін есептеу үшін ұңғыма WS-TH-150 маркалы есептеуішпен жабдықталған. Динамикалық және статикалық деңгейді (ЛОТ) ЭР -100 электрдеңгей өлшеуішпен диаметрі 20 мм пьезотүтікшемен анықталады.

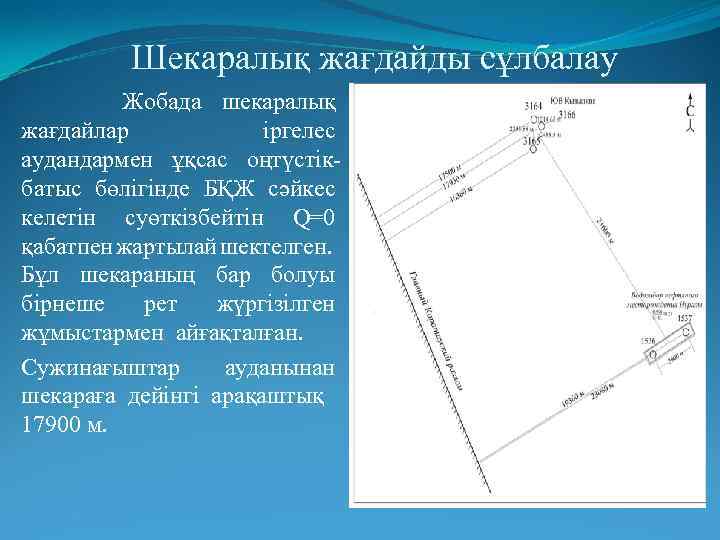

Шекаралық жағдайды сұлбалау Жобада шекаралық жағдайлар іргелес аудандармен ұқсас оңтүстікбатыс бөлігінде БҚЖ сәйкес келетін суөткізбейтін Q=0 қабатпен жартылай шектелген. Бұл шекараның бар болуы бірнеше рет жүргізілген жұмыстармен айғақталған. Сужинағыштар ауданынан шекараға дейінгі арақаштық 17900 м.

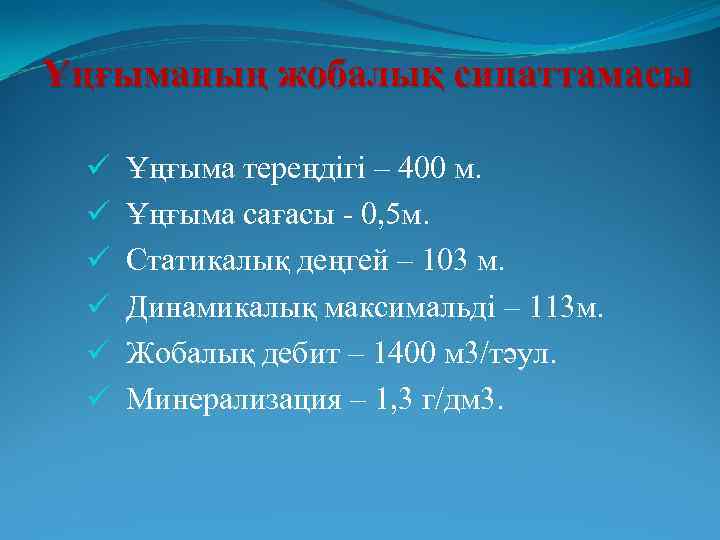

Ұңғыманың жобалық сипаттамасы ü ü ü Ұңғыма тереңдігі – 400 м. Ұңғыма сағасы - 0, 5 м. Статикалық деңгей – 103 м. Динамикалық максимальді – 113 м. Жобалық дебит – 1400 м 3/тәул. Минерализация – 1, 3 г/дм 3.

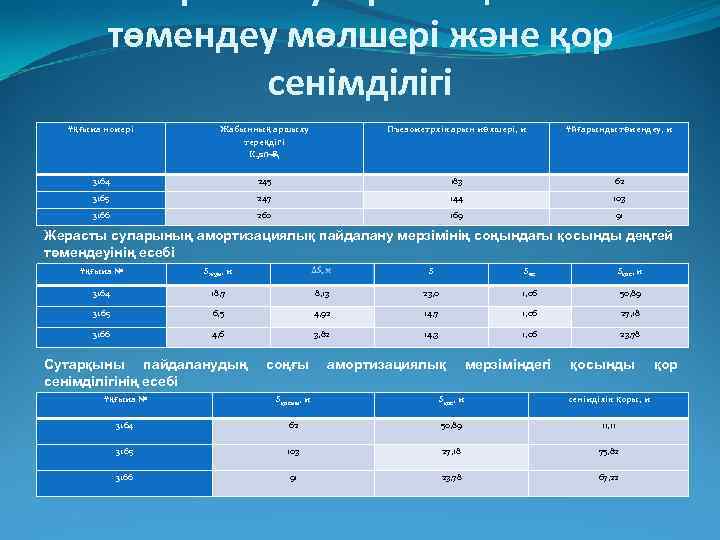

төмендеу мөлшері және қор сенімділігі Ұңғыма номері Жабынның аршылу тереңдігі K 2 sn-P 1 Пъезометрлік арын мөлшері, м Ұйғарынды төмендеу, м 3164 245 183 62 3165 247 144 103 3166 260 169 91 Жерасты суларының амортизациялық пайдалану мерзімінің соңындағы қосынды деңгей төмендеуінің есебі Ұңғыма № Sжұм, м S Sәс Sқос, м 3164 18, 7 8, 13 23, 0 1, 06 50, 89 3165 6, 5 4, 92 14, 7 1, 06 27, 18 3166 4, 6 3, 82 14, 3 1, 06 23, 78 Сутарқыны пайдаланудың сенімділігінің есебі соңғы амортизациялық мерзіміндегі қосынды Ұңғыма № Sқосым, м Sқос, м сенімділік қоры, м 3164 62 50, 89 11, 11 3165 103 27, 18 75, 82 3166 91 23, 78 67, 22 қор

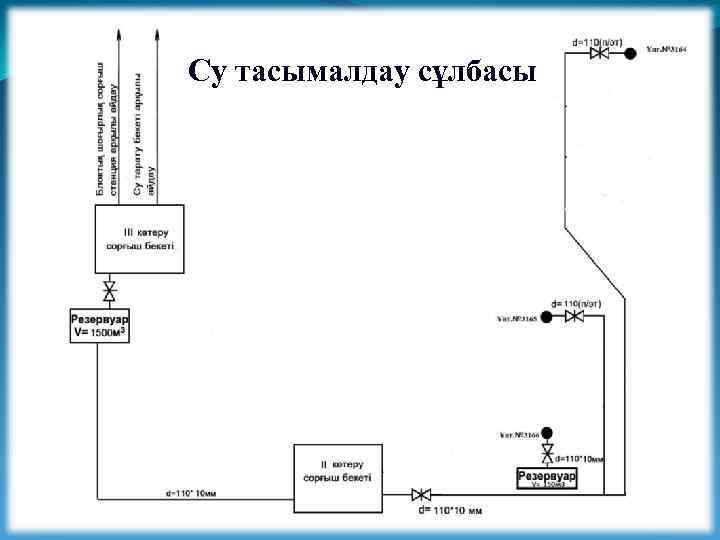

Су тасымалдау сұлбасы
Санитарлық қорғау аумақтары Өндірілетін судың жартысы шаруашылықауыз су қажеттіліктеріне пайдаланатындықтан, № 3166 ұңғыма айналасына 30 × 60 м радиус аралығында бірінші санитарлық корғау белбеуі орнатылады. Пайдаланымдық сулы горизонт 100 м тереңдікте жататынын және бетінен қалың сазды жыныстар жабылғандығын ескеріп, қарастырылатын ауданды бірінші топтағы «сенімді қорғалған сулы горизонт» қатарына жатқызамыз.

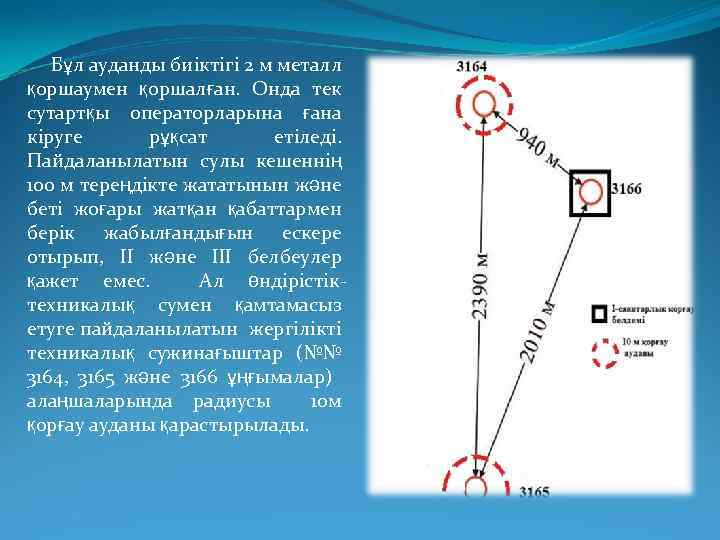

Бұл ауданды биіктігі 2 м металл қоршаумен қоршалған. Онда тек сутартқы операторларына ғана кіруге рұқсат етіледі. Пайдаланылатын сулы кешеннің 100 м тереңдікте жататынын және беті жоғары жатқан қабаттармен берік жабылғандығын ескере отырып, II және III белбеулер қажет емес. Ал өндірістіктехникалық сумен қамтамасыз етуге пайдаланылатын жергілікті техникалық сужинағыштар (№№ 3164, 3165 және 3166 ұңғымалар) алаңшаларында радиусы 10 м қорғау ауданы қарастырылады.

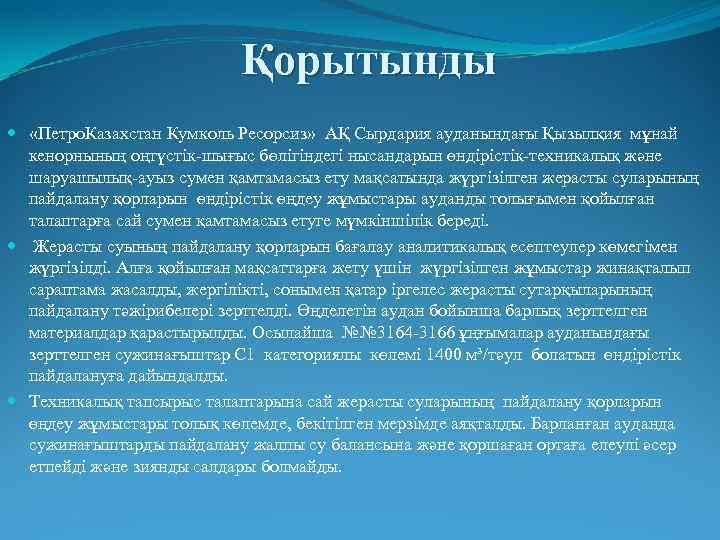

Қорытынды «Петро. Казахстан Кумколь Ресорсиз» АҚ Сырдария ауданындағы Қызылқия мұнай кенорнының оңтүстік-шығыс бөлігіндегі нысандарын өндірістік-техникалық және шаруашылық-ауыз сумен қамтамасыз ету мақсатында жүргізілген жерасты суларының пайдалану қорларын өндірістік өңдеу жұмыстары ауданды толығымен қойылған талаптарға сай сумен қамтамасыз етуге мүмкіншілік береді. Жерасты суының пайдалану қорларын бағалау аналитикалық есептеулер көмегімен жүргізілді. Алға қойылған мақсаттарға жету үшін жүргізілген жұмыстар жинақталып сараптама жасалды, жергілікті, сонымен қатар іргелес жерасты сутарқыларының пайдалану тәжірибелері зерттелді. Өңделетін аудан бойынша барлық зерттелген материалдар қарастырылды. Осылайша №№ 3164 -3166 ұңғымалар ауданындағы зерттелген сужинағыштар С 1 категориялы көлемі 1400 м³/тәул болатын өндірістік пайдалануға дайындалды. Техникалық тапсырыс талаптарына сай жерасты суларының пайдалану қорларын өңдеу жұмыстары толық көлемде, бекітілген мерзімде аяқталды. Барланған ауданда сужинағыштарды пайдалану жалпы су балансына және қоршаған ортаға елеулі әсер етпейді және зиянды салдары болмайды.
Назарларыңызға рахмет! Спасибо за внимание!
