ДИОДЫ ВЫПОЛНИЛИ СТУДЕНТЫ ГРУППЫ ПО-012

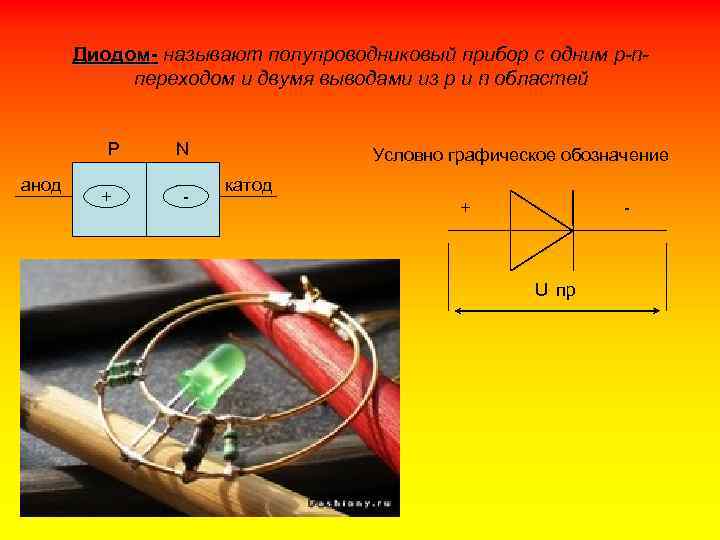

Диодом- называют полупроводниковый прибор с одним p-nпереходом и двумя выводами из p и n областей P анод + N - Условно графическое обозначение катод + - U пр

Выпрямительный диод- предназначен для преобразования переменного тока частотой 50 Гц в постоянный. Простейшая схема выпрямителя VP I Iн + Iс U - С Rн При положительной полуволне диод открывается и через нагрузку протекает ток и заряжается конденсатор. При отрицательной полуволне диод закрывается , но через нагрузку ток протекает, так как разрежается конденсатор. Главное условие выбора конденсатора - чтобы время заряда было много меньше времени разряда.

Статические параметры и методика их расчёта. Iпр I 1) Крутизна ВАХ. S= Iпр/ Uпр [ м. А/В] рт Uпр Uобр U Iобр 2)Внутреннее сопротивление диода переменному току. Ri= Uпр/ Iпр [Oм] 3)Внутренне сопротивление диода постоянному току. R 0= Uпр. рт. / Iпр. рт. [Ом]

Стабилитрон- это кремневый диод , предназначен для стабилизации напряжения в цепях постоянного тока. Условно графическое обозначение _ + Uобр

Простейшая схема стабилизатора напряжения Если напряжение на входе схемы не изменяется то стабилитрон закрыт. Если напряжение на входе увеличивается то в стабилитроне начинается электрический пробой и через него начинает протекать ток , при этом напряжение и ток на нагрузке остаётся неизменным Главное условие работы cтабилитрона что бы Rб>>Ri

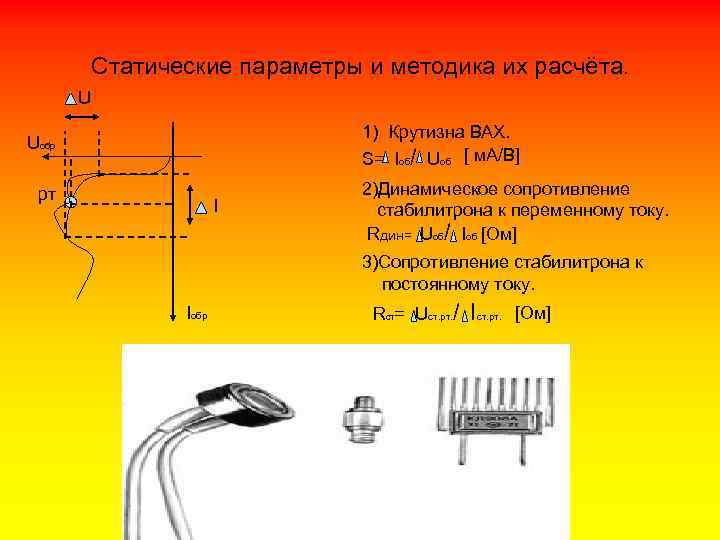

Статические параметры и методика их расчёта. U 1) Крутизна ВАХ. S= Iоб/ Uоб [ м. А/В] Uобр рт I 2)Динамическое сопротивление стабилитрона к переменному току. Rдин= Uоб/ Iоб [Oм] 3)Сопротивление стабилитрона к постоянному току. Iобр Rст= Uст. рт. / Iст. рт. [Ом]

Система обозначений полупроводниковых диодов 1 КД 105 А 5 2 3 4 1) 1 -й элемент это цифра или буква указывающая из какого материала сделан прибор: 1 или Г- германий 2 или Д-кремний 3 или А- арсенид галлия 2) 2 -й элемент это буква указывающая на под класс диодов: Д- выпрямительный диод С- стабилитрон В- варикап И- туннельный диод 3) 3 -й элемент всегда цифра указывающая на функциональные возможности диода: Д 1 - диод малой мощности 2 - диод большой мощности 1, 2, 3 -стабилитрон малой мощности до 0. 3 Вт С 4, 5, 6 - стабилитрон средней мощности до 5 Вт. 7, 8, 9 - стабилитрон большой мощности до 10 Вт. 4) 4 -ый элемент может содержать 2 -ве или более цифры – указывает на номер разработки. 5) 5 -ый элемент это буква которая характеризует разновидности прибора данной серии.

Ещё мы рассматривали диоды такие как: Варикап- это кремневый диод переменной ёмкости. УГО: Варистор- это резистор, сопротивление которого изменяется под действием напряжения. УГО: U Терморезистор- это резистор, сопротивление которого изменяется под действием температуры. УГО: t
