Динамические компрессоры Вентиляторы Выполнили студенты группы ХТС-901 -О

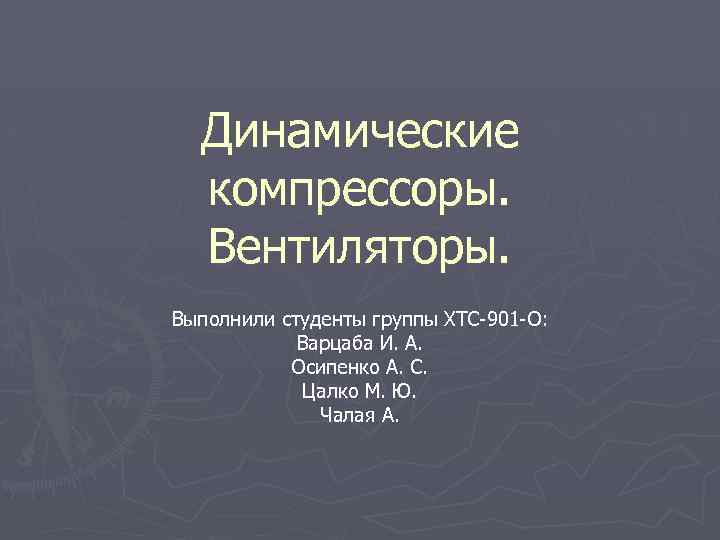

Динамические компрессоры. Вентиляторы. Выполнили студенты группы ХТС-901 -О: Варцаба И. А. Осипенко А. С. Цалко М. Ю. Чалая А.

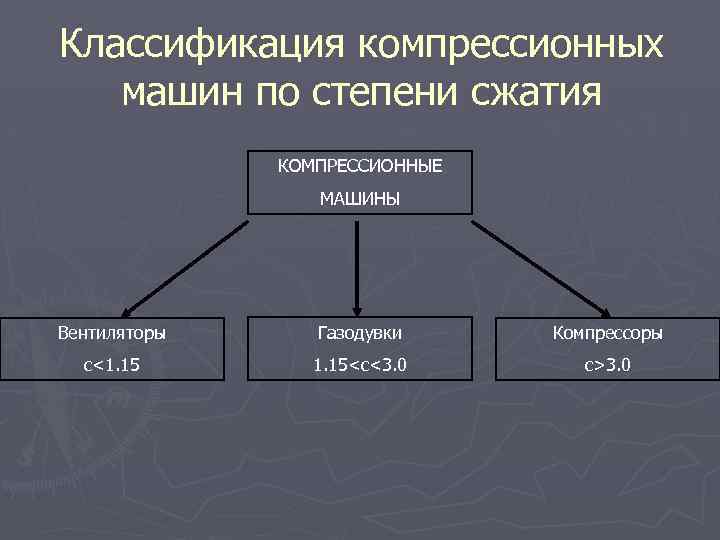

Классификация компрессионных машин по степени сжатия КОМПРЕССИОННЫЕ МАШИНЫ Вентиляторы Газодувки Компрессоры с<1. 153. 0

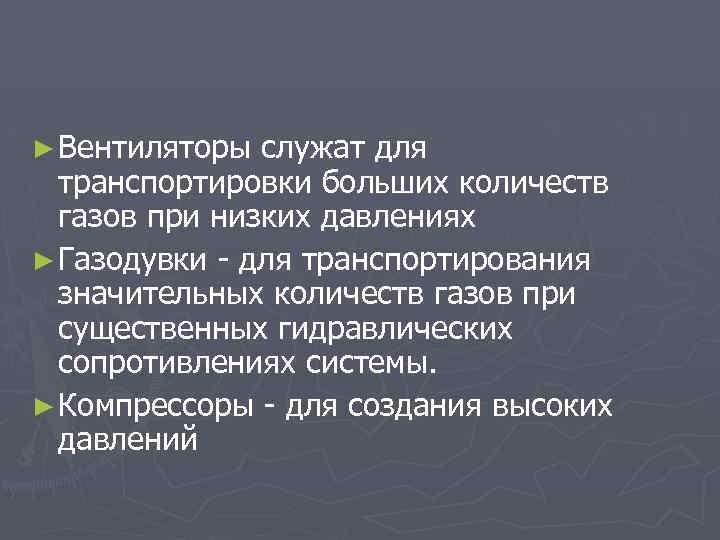

► Вентиляторы служат для транспортировки больших количеств газов при низких давлениях ► Газодувки - для транспортирования значительных количеств газов при существенных гидравлических сопротивлениях системы. ► Компрессоры - для создания высоких давлений

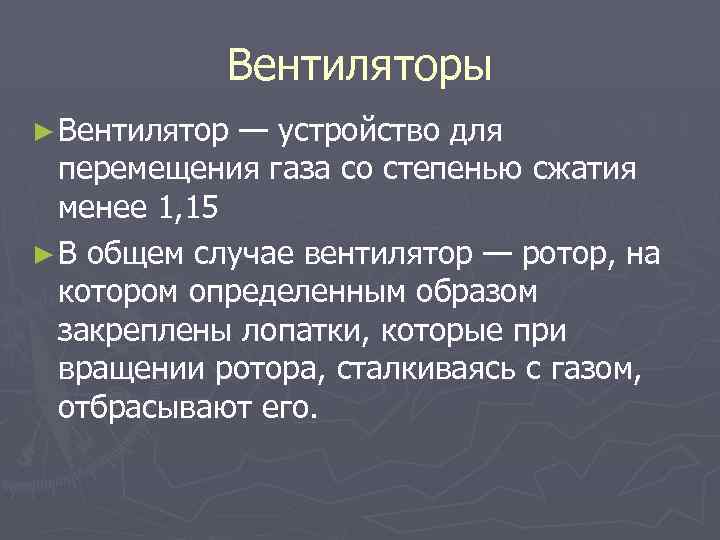

Вентиляторы ► Вентилятор — устройство для перемещения газа со степенью сжатия менее 1, 15 ► В общем случае вентилятор — ротор, на котором определенным образом закреплены лопатки, которые при вращении ротора, сталкиваясь с газом, отбрасывают его.

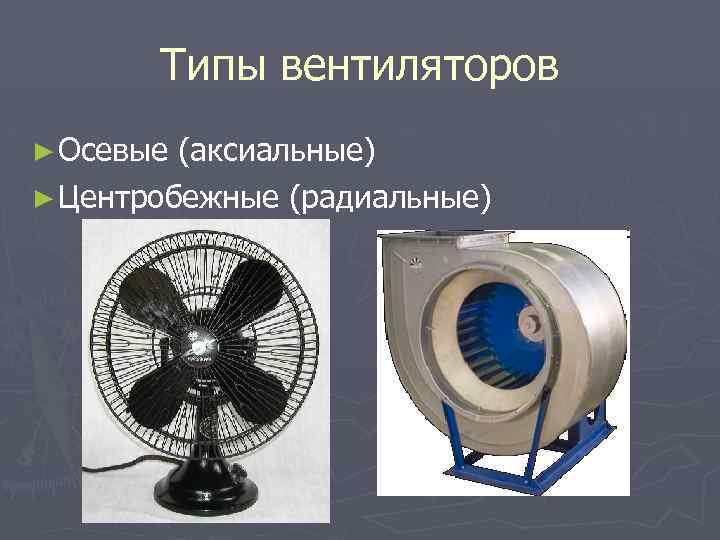

Типы вентиляторов ► Осевые (аксиальные) ► Центробежные (радиальные)

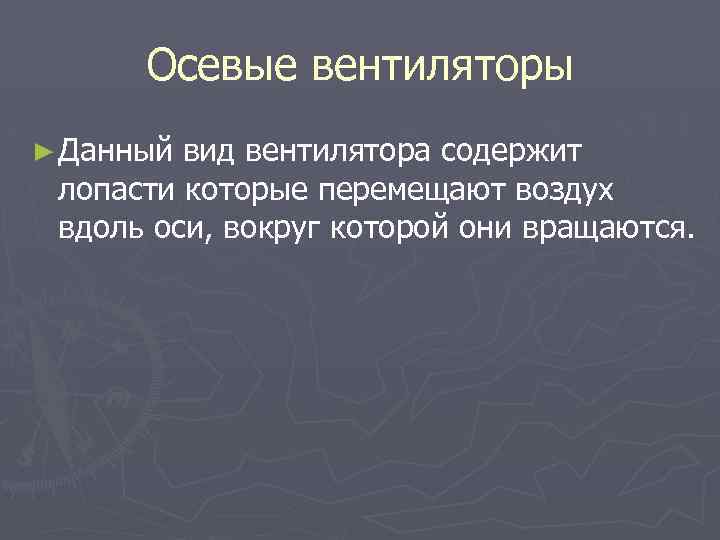

Осевые вентиляторы ► Данный вид вентилятора содержит лопасти которые перемещают воздух вдоль оси, вокруг которой они вращаются.

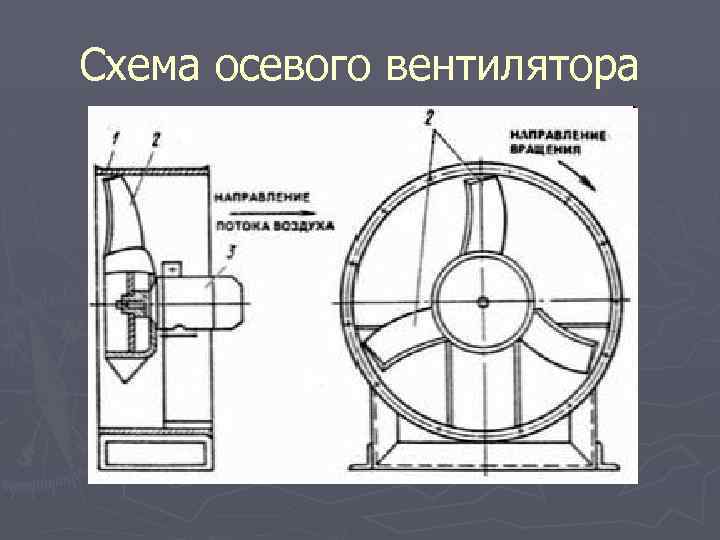

Схема осевого вентилятора

Преимущества и недостатки Преимущества: ►Высокий К. П. Д. по сравнению с центробежными ►Совпадение движения всасываемого и нагнетаемого потоков ►Простота и дешевизна изготовления Недостатки: ►Напор значительно ниже по сравнению с центробежными

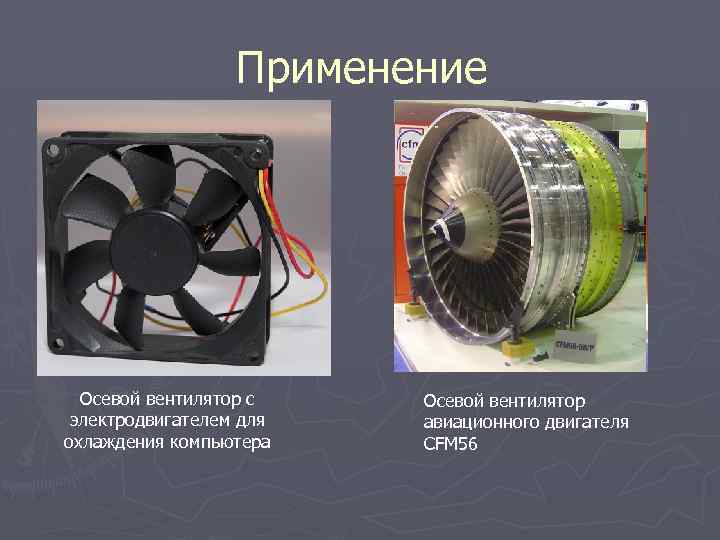

Применение Осевой вентилятор с электродвигателем для охлаждения компьютера Осевой вентилятор авиационного двигателя CFM 56

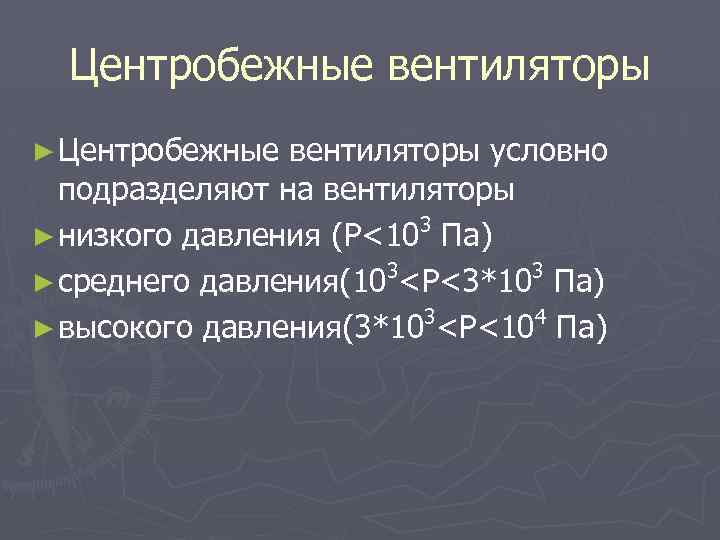

Центробежные вентиляторы ► Центробежные вентиляторы условно подразделяют на вентиляторы 3 ► низкого давления (P<10 Па) 3 3 ► среднего давления(10

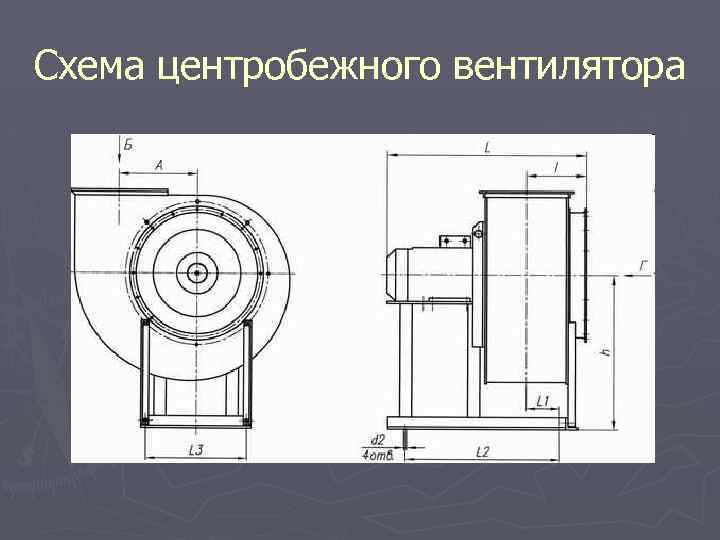

Схема центробежного вентилятора

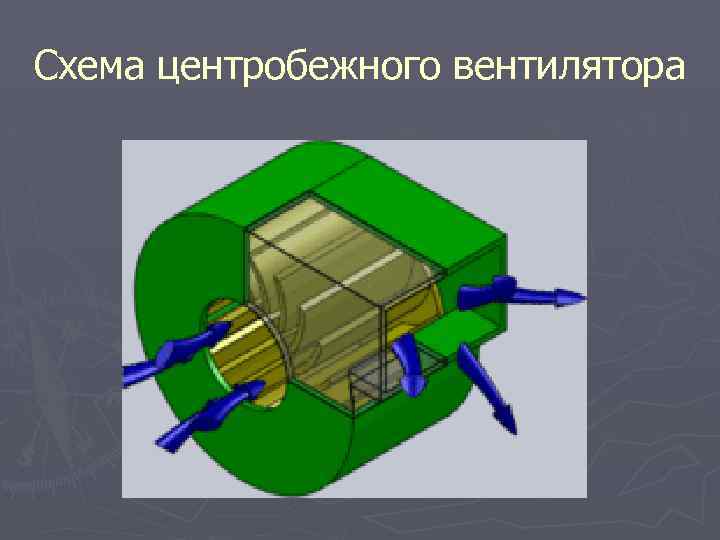

Схема центробежного вентилятора

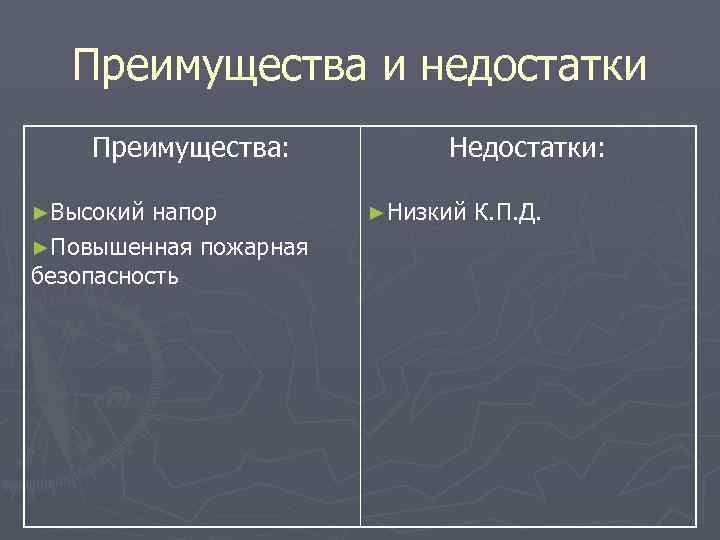

Преимущества и недостатки Преимущества: ►Высокий напор ►Повышенная пожарная безопасность Недостатки: ►Низкий К. П. Д.

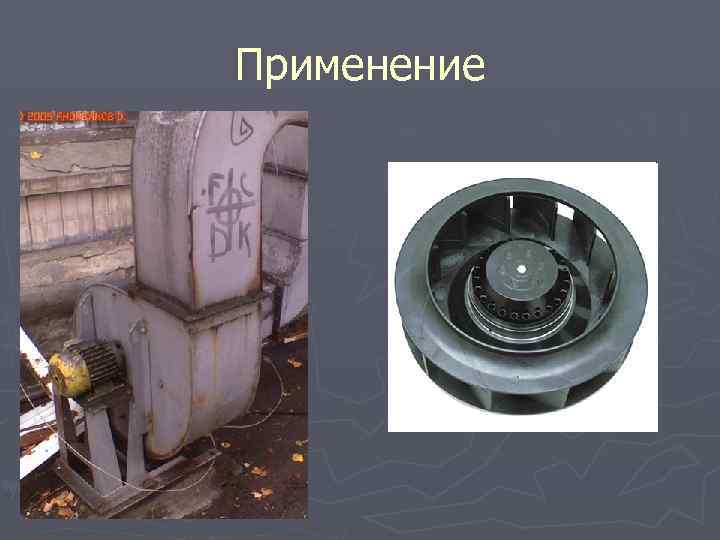

Применение
