Диломная работа Учащегося 211 группы Шеянова Андрея Тема

Диломная работа Учащегося 211 группы Шеянова Андрея Тема: Оптические носители. Создание плаката средствами Adobe Photoshop.

Часть 1. Оптические носители

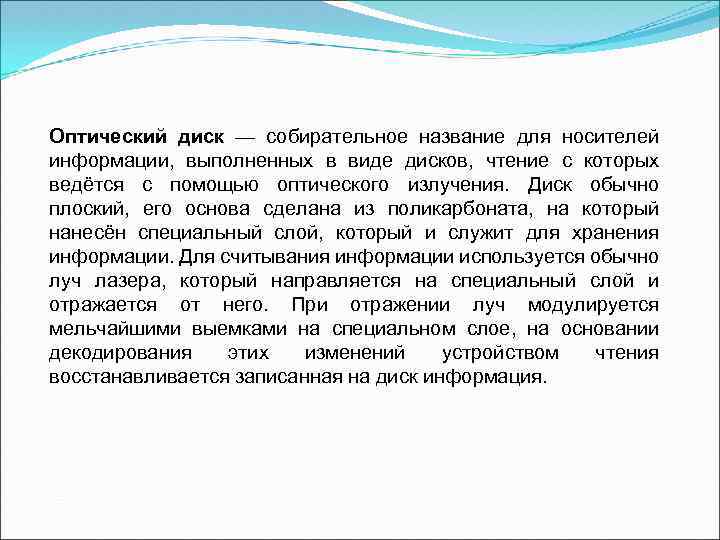

Оптический диск — собирательное название для носителей информации, выполненных в виде дисков, чтение с которых ведётся с помощью оптического излучения. Диск обычно плоский, его основа сделана из поликарбоната, на который нанесён специальный слой, который и служит для хранения информации. Для считывания информации используется обычно луч лазера, который направляется на специальный слой и отражается от него. При отражении луч модулируется мельчайшими выемками на специальном слое, на основании декодирования этих изменений устройством чтения восстанавливается записанная на диск информация.

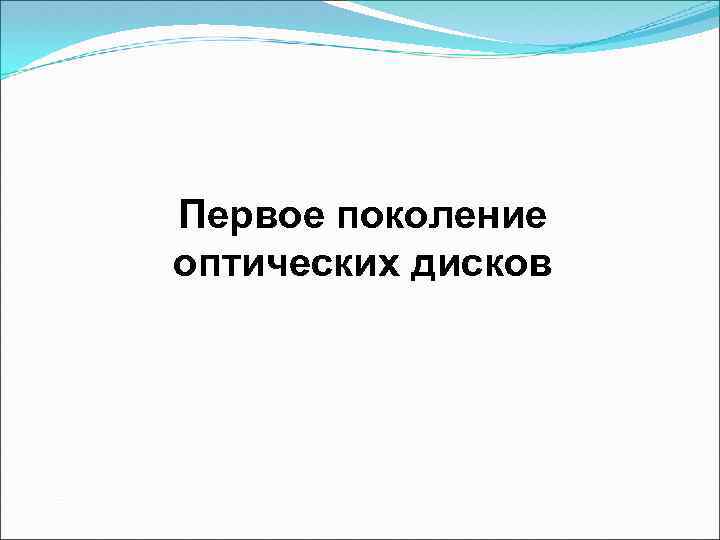

Первое поколение оптических дисков

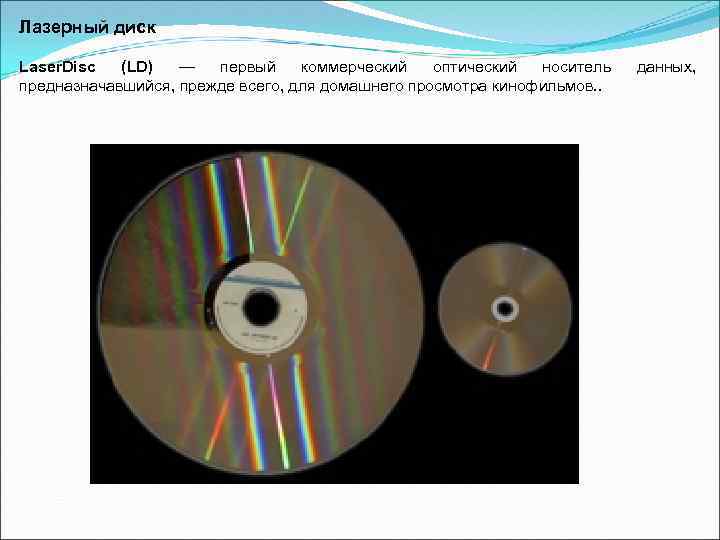

Лазерный диск Laser. Disc (LD) — первый коммерческий оптический носитель предназначавшийся, прежде всего, для домашнего просмотра кинофильмов. . данных,

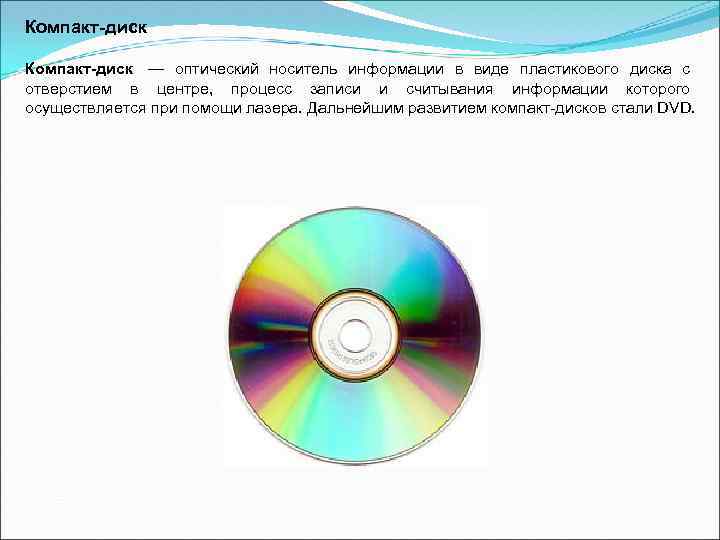

Компакт-диск — оптический носитель информации в виде пластикового диска с отверстием в центре, процесс записи и считывания информации которого осуществляется при помощи лазера. Дальнейшим развитием компакт-дисков стали DVD.

Считывание информации

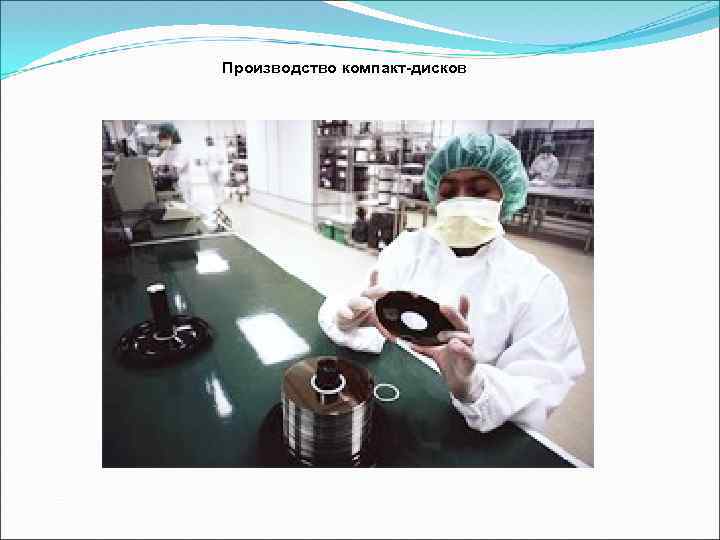

Производство компакт-дисков

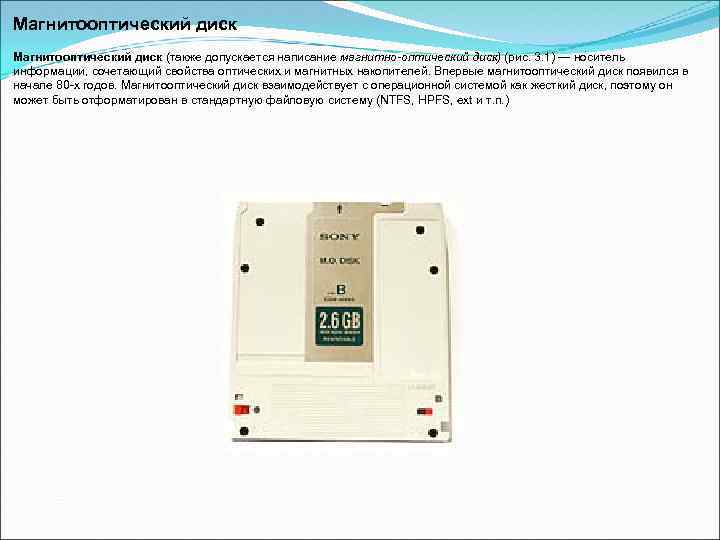

Магнитооптический диск (также допускается написание магнитно-оптический диск) (рис. 3. 1) — носитель информации, сочетающий свойства оптических и магнитных накопителей. Впервые магнитооптический диск появился в начале 80 -х годов. Магнитооптический диск взаимодействует с операционной системой как жесткий диск, поэтому он может быть отформатирован в стандартную файловую систему (NTFS, HPFS, ext и т. п. )

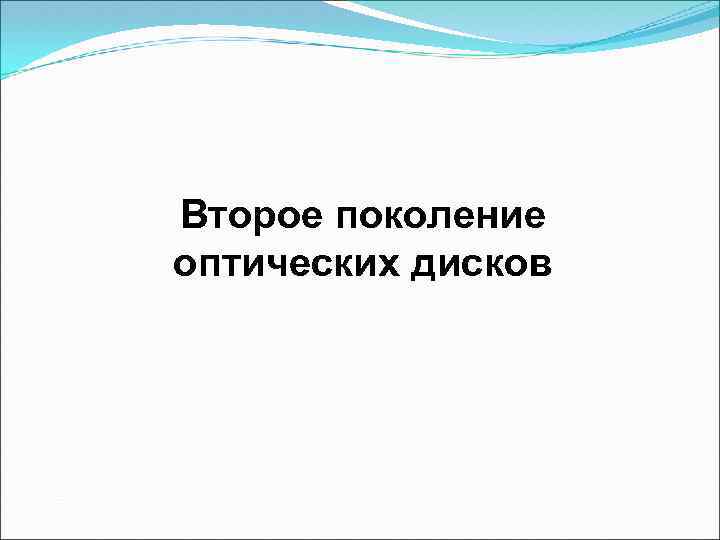

Второе поколение оптических дисков

DVD — носитель информации, выполненный в форме диска, имеющего такой же размер, как и компакт-диск, но более плотную структуру рабочей поверхности, что позволяет хранить и считывать бо льший объём информации за счёт использования лазера с меньшей длиной волны и линзы с бо льшей числовой апертурой. DVD-привод — устройство чтения (и записи).

Mini. Disc Минидиск (Mini. Disc или сокращённо MD) — магнито-оптический носитель информации. Был разработан и впервые представлен компанией Sony 12 января 1992 года. Позиционировался как замена компакт-кассетам, к тому времени уже полностью изжившим себя. Его можно использовать для хранения любого вида цифровых данных. Наиболее широко минидиски используются для хранения аудио информации.

Цифровой многослойный диск Цифровой Многослойный Диск ( «DMD» от англ. Digital Multilayer Disk) — оптический диск, разработанный компанией D Data Inc. Диск основан на трехмерной оптической технологии хранения данных, разработанной для Флуоресцентного Многослойного Диска более не существующей компанией Constellation 3 D. DMD могут хранить от 22 до 32 Гб двоичной информации. Диск основан на технологии красного лазера, таким образом диски DMD и их проигрыватели могут быть легко изготовлены при помощи существующего производственного оборудования с учетом небольших модификаций. Диски составлены из множество слоев данных, к которым присоединяется флуоресцентный материал. В отличие от DVD и CD-дисков, у DMD нет металлических слоев, таким образом они почти прозрачны. DMD покрыты запатентованными химическими составами, которые реагируют, когда красный лазер освещает особый слой. В этот момент химическая реакция производит сигнал, который после будет считан с диска. Благодаря этому диски могут потенциально иметь до 100 Гб места для хранения данных.

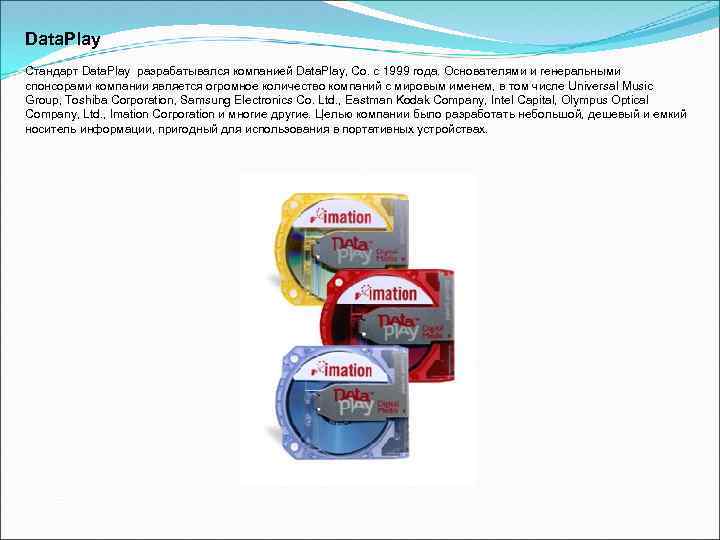

Data. Play Стандарт Data. Play разрабатывался компанией Data. Play, Co. с 1999 года. Основателями и генеральными спонсорами компании является огромное количество компаний с мировым именем, в том числе Universal Music Group, Toshiba Corporation, Samsung Electronics Co. Ltd. , Eastman Kodak Company, Intel Capital, Olympus Optical Company, Ltd. , Imation Corporation и многие другие. Целью компании было разработать небольшой, дешевый и емкий носитель информации, пригодный для использования в портативных устройствах.

Флуоресцентный многоуровневый диск (FMD) — формат оптического носителя, разработанный компанией «Constellation 3 D» , использующий флуоресценцию вместо отражения для хранения данных. Форматы, основанные на измерении интенсивности отраженного света (такие как CD или DVD), имеют практическое ограничение в 2 слоя хранения данных, главным образом, из-за эффекта интерференции. Однако использование флуоресценции позволяет работать, соответствуя принципам объёмной оптической памяти и иметь до 100 слоёв. Они позволяют вместить объём до 1 Тб при размерах обычного компакт-диска.

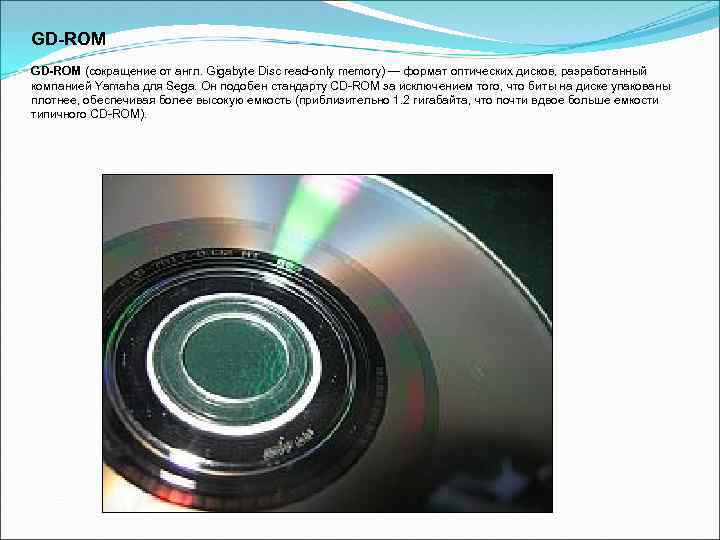

GD-ROM (сокращение от англ. Gigabyte Disc read-only memory) — формат оптических дисков, разработанный компанией Yamaha для Sega. Он подобен стандарту CD-ROM за исключением того, что биты на диске упакованы плотнее, обеспечивая более высокую емкость (приблизительно 1. 2 гигабайта, что почти вдвое больше емкости типичного CD-ROM).

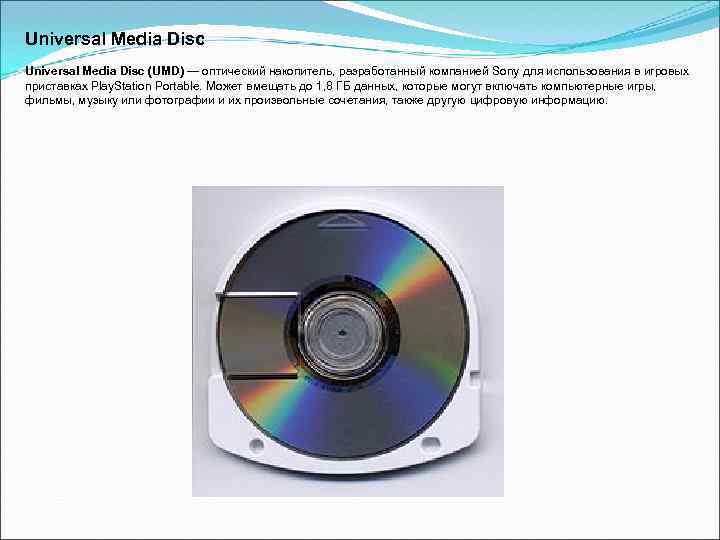

Universal Media Disc (UMD) — оптический накопитель, разработанный компанией Sony для использования в игровых приставках Play. Station Portable. Может вмещать до 1, 8 ГБ данных, которые могут включать компьютерные игры, фильмы, музыку или фотографии и их произвольные сочетания, также другую цифровую информацию.

Третье поколение оптических дисков

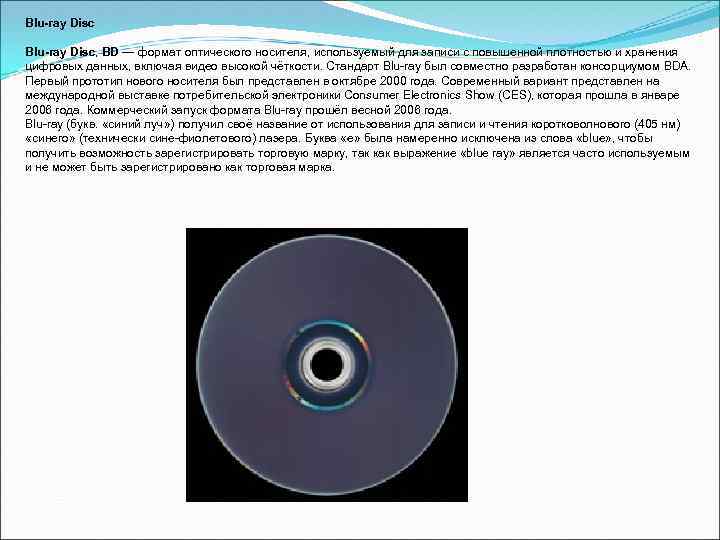

Blu-ray Disc, BD — формат оптического носителя, используемый для записи с повышенной плотностью и хранения цифровых данных, включая видео высокой чёткости. Стандарт Blu-ray был совместно разработан консорциумом BDA. Первый прототип нового носителя был представлен в октябре 2000 года. Современный вариант представлен на международной выставке потребительской электроники Consumer Electronics Show (CES), которая прошла в январе 2006 года. Коммерческий запуск формата Blu-ray прошёл весной 2006 года. Blu-ray (букв. «синий луч» ) получил своё название от использования для записи и чтения коротковолнового (405 нм) «синего» (технически сине-фиолетового) лазера. Буква «e» была намеренно исключена из слова «blue» , чтобы получить возможность зарегистрировать торговую марку, так как выражение «blue ray» является часто используемым и не может быть зарегистрировано как торговая марка.

Размеры питов на CD, DVD и BD

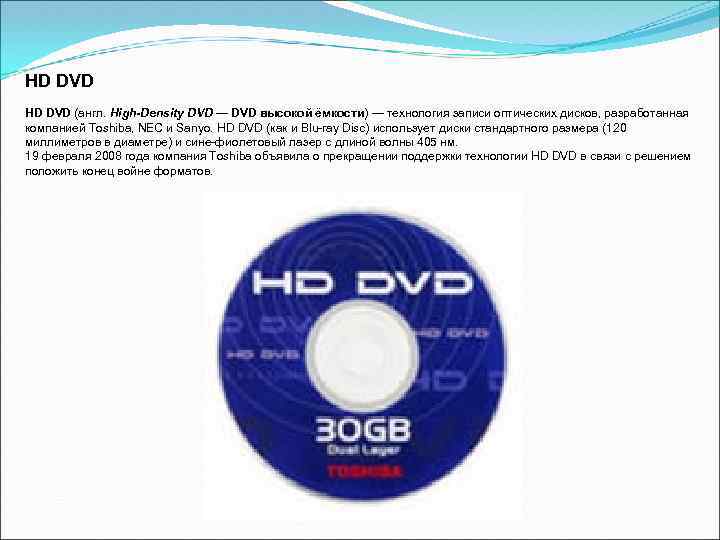

HD DVD (англ. High-Density DVD — DVD высокой ёмкости) — технология записи оптических дисков, разработанная компанией Toshiba, NEC и Sanyo. HD DVD (как и Blu-ray Disc) использует диски стандартного размера (120 миллиметров в диаметре) и сине-фиолетовый лазер с длиной волны 405 нм. 19 февраля 2008 года компания Toshiba объявила о прекращении поддержки технологии HD DVD в связи с решением положить конец войне форматов.

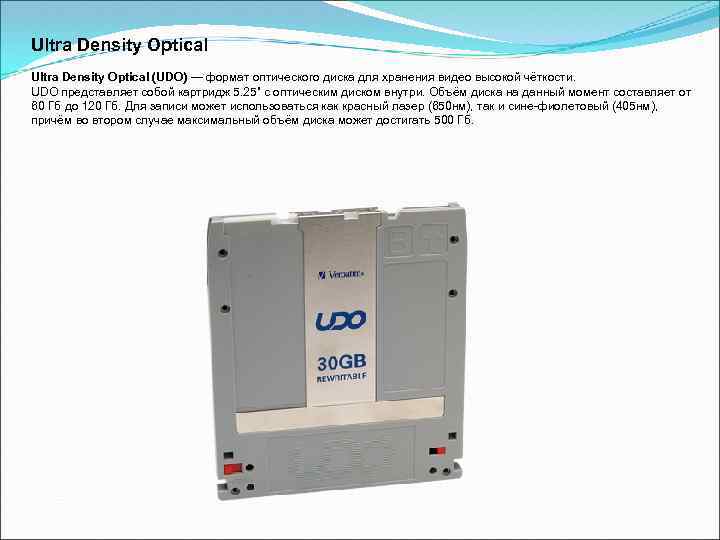

Ultra Density Optical (UDO) — формат оптического диска для хранения видео высокой чёткости. UDO представляет собой картридж 5. 25” с оптическим диском внутри. Объём диска на данный момент составляет от 60 Гб до 120 Гб. Для записи может использоваться как красный лазер (650 нм), так и сине-фиолетовый (405 нм), причём во втором случае максимальный объём диска может достигать 500 Гб.

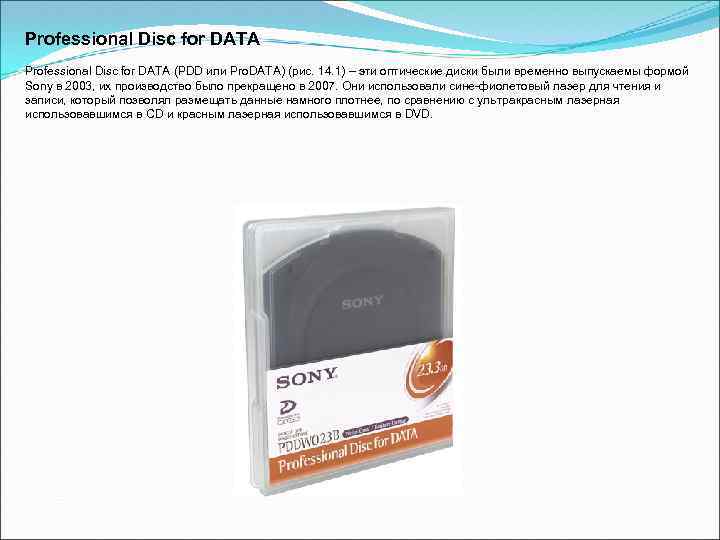

Professional Disc for DATA (PDD или Pro. DATA) (рис. 14. 1) – эти оптические диски были временно выпускаемы формой Sony в 2003, их производство было прекращено в 2007. Они использовали сине-фиолетовый лазер для чтения и записи, который позволял размещать данные намного плотнее, по сравнению с ультракрасным лазерная использовавшимся в CD и красным лазерная использовавшимся в DVD.

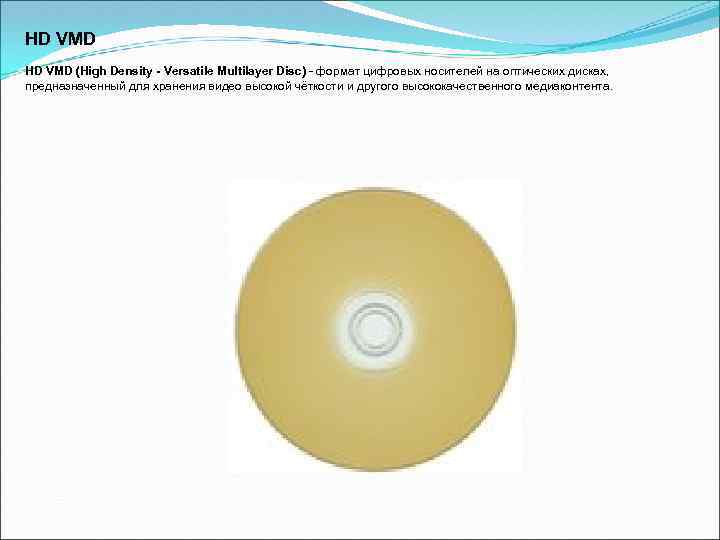

HD VMD (High Density - Versatile Multilayer Disc) - формат цифровых носителей на оптических дисках, предназначенный для хранения видео высокой чёткости и другого высококачественного медиаконтента.

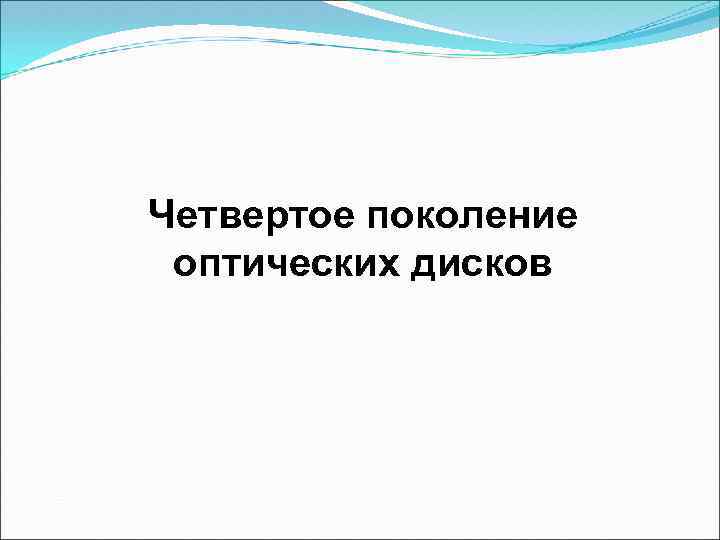

Четвертое поколение оптических дисков

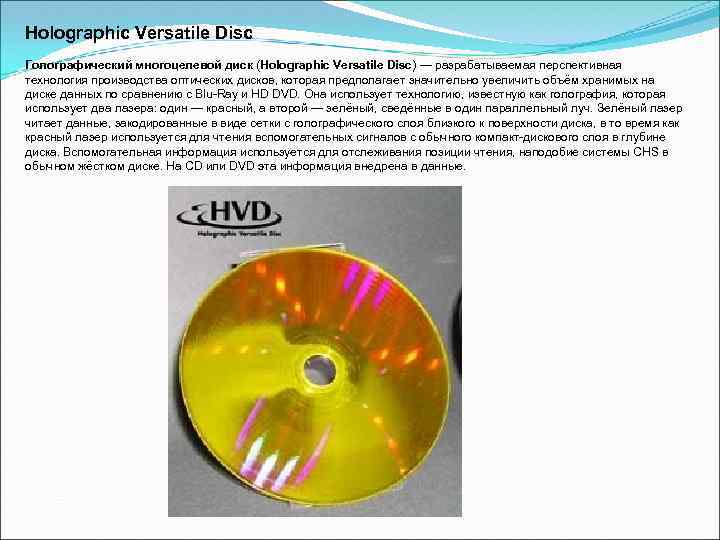

Holographic Versatile Disc Голографический многоцелевой диск (Holographic Versatile Disc) — разрабатываемая перспективная технология производства оптических дисков, которая предполагает значительно увеличить объём хранимых на диске данных по сравнению с Blu-Ray и HD DVD. Она использует технологию, известную как голография, которая использует два лазера: один — красный, а второй — зелёный, сведённые в один параллельный луч. Зелёный лазер читает данные, закодированные в виде сетки с голографического слоя близкого к поверхности диска, в то время как красный лазер используется для чтения вспомогательных сигналов с обычного компакт-дискового слоя в глубине диска. Вспомогательная информация используется для отслеживания позиции чтения, наподобие системы CHS в обычном жёстком диске. На CD или DVD эта информация внедрена в данные.

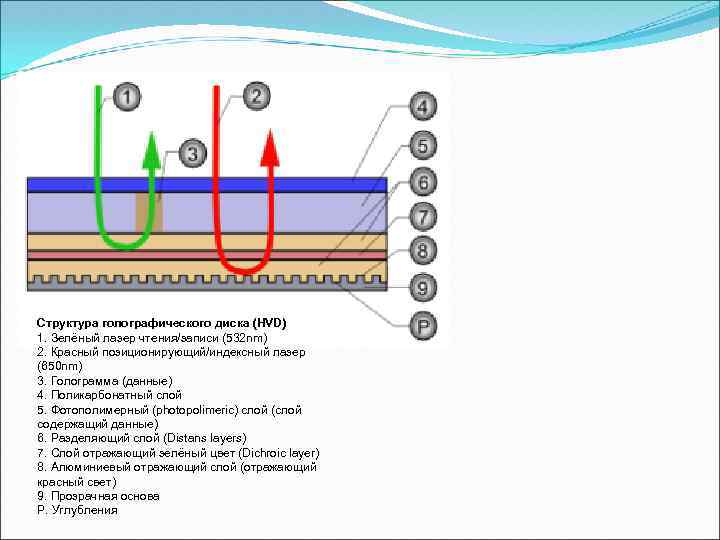

Структура голографического диска (HVD) 1. Зелёный лазер чтения/записи (532 nm) 2. Красный позиционирующий/индексный лазер (650 nm) 3. Голограмма (данные) 4. Поликарбонатный слой 5. Фотополимерный (photopolimeric) слой (слой содержащий данные) 6. Разделяющий слой (Distans layers) 7. Слой отражающий зелёный цвет (Dichroic layer) 8. Алюминиевый отражающий слой (отражающий красный свет) 9. Прозрачная основа P. Углубления

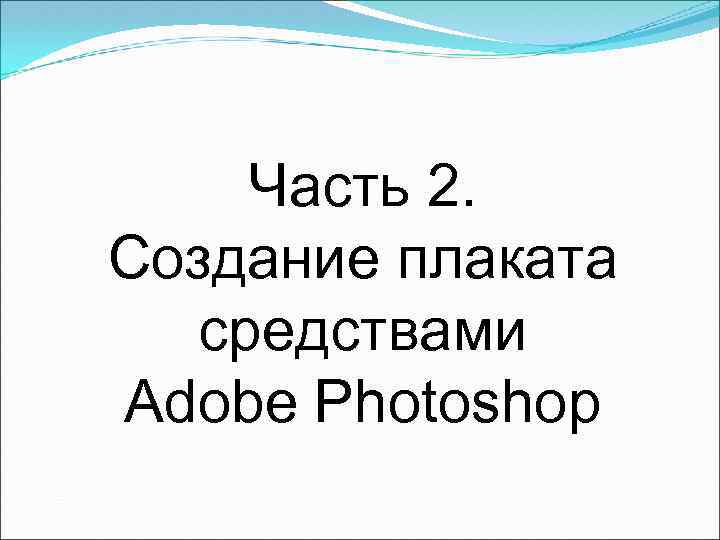

Часть 2. Создание плаката средствами Adobe Photoshop

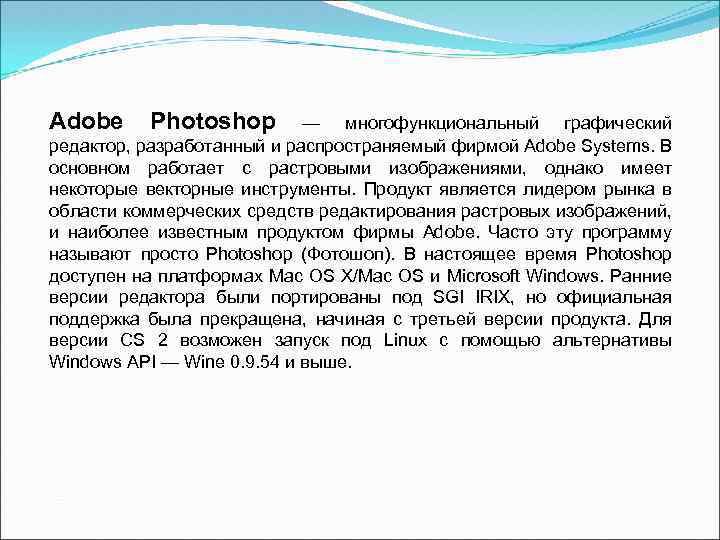

Adobe Photoshop — многофункциональный графический редактор, разработанный и распространяемый фирмой Adobe Systems. В основном работает с растровыми изображениями, однако имеет некоторые векторные инструменты. Продукт является лидером рынка в области коммерческих средств редактирования растровых изображений, и наиболее известным продуктом фирмы Adobe. Часто эту программу называют просто Photoshop (Фотошоп). В настоящее время Photoshop доступен на платформах Mac OS X/Mac OS и Microsoft Windows. Ранние версии редактора были портированы под SGI IRIX, но официальная поддержка была прекращена, начиная с третьей версии продукта. Для версии CS 2 возможен запуск под Linux с помощью альтернативы Windows API — Wine 0. 9. 54 и выше.

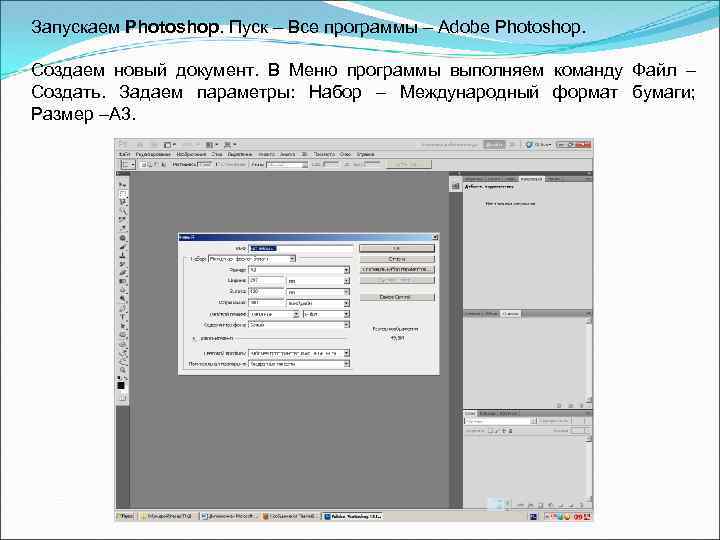

Запускаем Photoshop. Пуск – Все программы – Adobe Photoshop. Создаем новый документ. В Меню программы выполняем команду Файл – Создать. Задаем параметры: Набор – Международный формат бумаги; Размер –А 3.

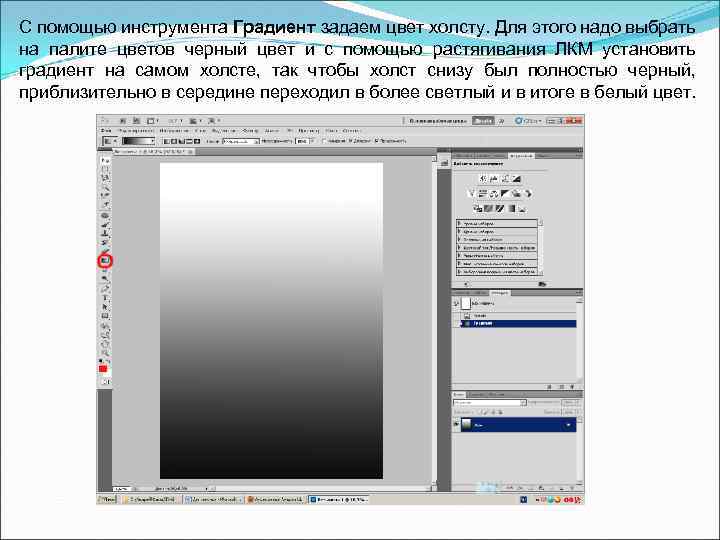

С помощью инструмента Градиент задаем цвет холсту. Для этого надо выбрать на палите цветов черный цвет и с помощью растягивания ЛКМ установить градиент на самом холсте, так чтобы холст снизу был полностью черный, приблизительно в середине переходил в более светлый и в итоге в белый цвет.

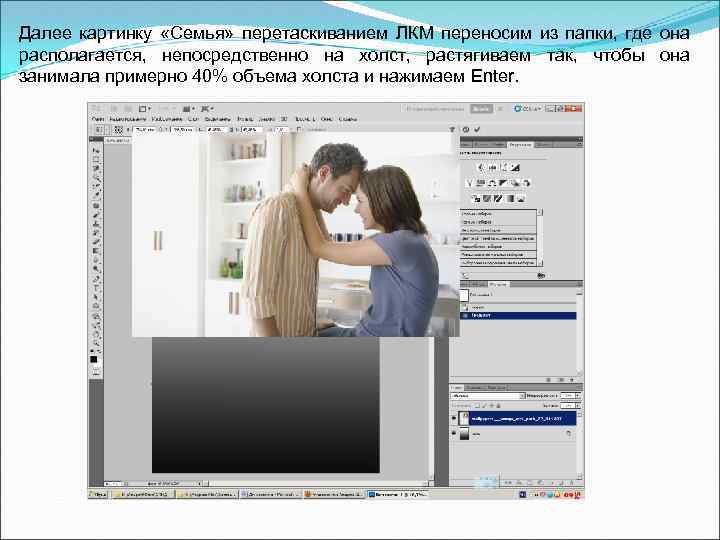

Далее картинку «Семья» перетаскиванием ЛКМ переносим из папки, где она располагается, непосредственно на холст, растягиваем так, чтобы она занимала примерно 40% объема холста и нажимаем Enter.

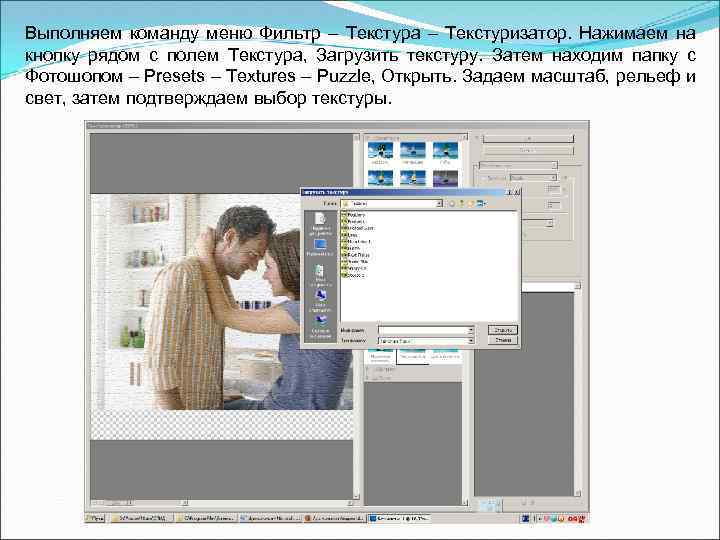

Выполняем команду меню Фильтр – Текстура – Текстуризатор. Нажимаем на кнопку рядом с полем Текстура, Загрузить текстуру. Затем находим папку с Фотошопом – Presets – Textures – Puzzle, Открыть. Задаем масштаб, рельеф и свет, затем подтверждаем выбор текстуры.

При помощи инструмента Магнитное лассо выделяем элемент мозаики и в контекстном меню выбираем пункт Вырезать на новый слой. Повторяем эту операцию с несколькими нижними элементами мозаики. Затем двигаем и поворачиваем элементы мозаики при помощи команды меню Редактирование – Свободное трансформирование или сочетанием клавиш Ctrl + T. При помощи инструмента Ластик подравниваем вырезанные элементы.

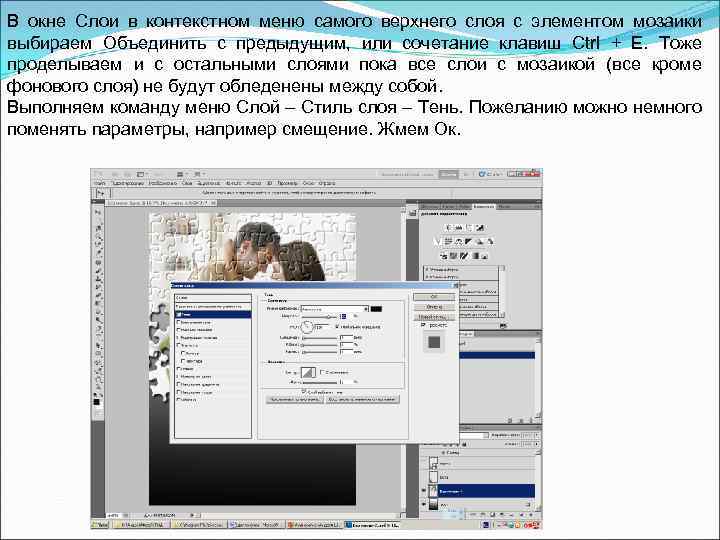

В окне Слои в контекстном меню самого верхнего слоя с элементом мозаики выбираем Объединить с предыдущим, или сочетание клавиш Ctrl + E. Тоже проделываем и с остальными слоями пока все слои с мозаикой (все кроме фонового слоя) не будут обледенены между собой. Выполняем команду меню Слой – Стиль слоя – Тень. Пожеланию можно немного поменять параметры, например смещение. Жмем Ок.

Добавляем в документ рисунок «Рука» , затем «Асфальт» . Располагаем в левом нижнем углу друг на друга, растягиваем если нужно. При выделенном слое с изображением Асфальт, выбираем тип наложения (в левом верхнем углу окна Слои) Линейный затемнитель. И подтираем Ластиком область вокруг руки и по её контуру. Объединяем эти слои.

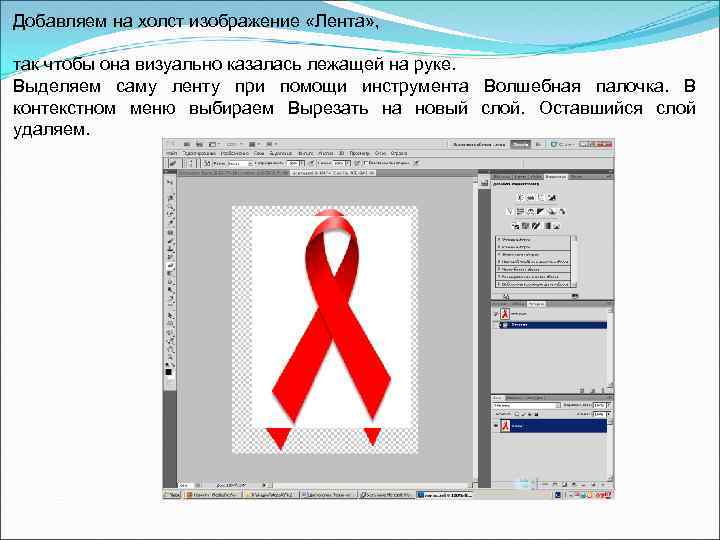

Добавляем на холст изображение «Лента» , так чтобы она визуально казалась лежащей на руке. Выделяем саму ленту при помощи инструмента Волшебная палочка. В контекстном меню выбираем Вырезать на новый слой. Оставшийся слой удаляем.

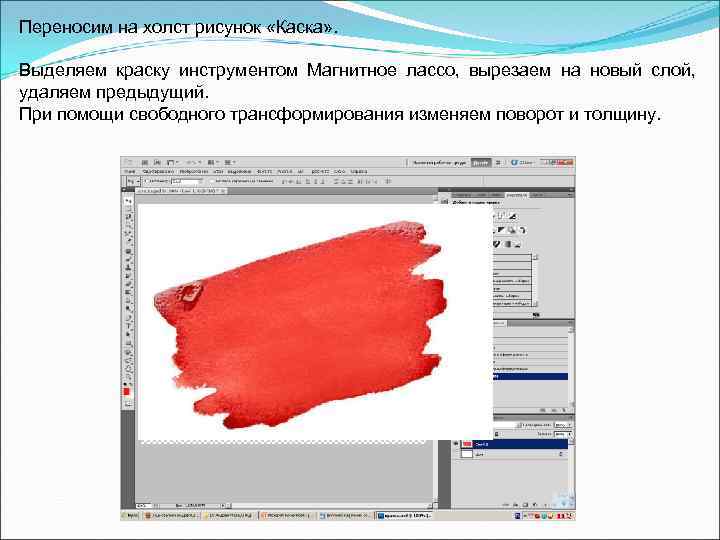

Переносим на холст рисунок «Каска» . Выделяем краску инструментом Магнитное лассо, вырезаем на новый слой, удаляем предыдущий. При помощи свободного трансформирования изменяем поворот и толщину.

Выбираем инструмент Горизонтальный текст, выделяем область на изображении «Краска» и в Окне символ задаем необходимый масштаб по горизонтали и трекинг (расстояние между символами) и напишите «проблема, » . Тоже проделайте и с другими двумя словами «касающаяся» и «каждого» . Затем в контекстном меню текстовых слоев выбираем Растрировать текст. При помощи свободного трансформирования располагаем и растягиваем их на изображении «Краска» .

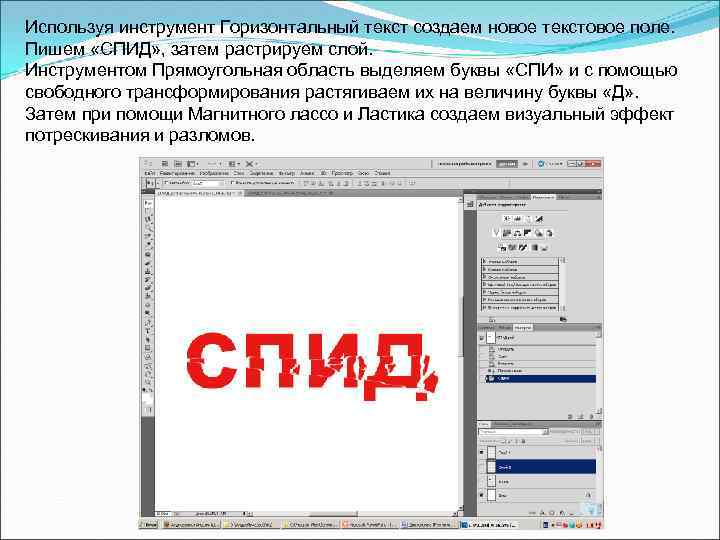

Используя инструмент Горизонтальный текст создаем новое текстовое поле. Пишем «СПИД» , затем растрируем слой. Инструментом Прямоугольная область выделяем буквы «СПИ» и с помощью свободного трансформирования растягиваем их на величину буквы «Д» . Затем при помощи Магнитного лассо и Ластика создаем визуальный эффект потрескивания и разломов.

Выполняем команду Файл – Сохранить как, в появившемся диалоговом окне выбираем нужную нам директорию и сохраняем.
