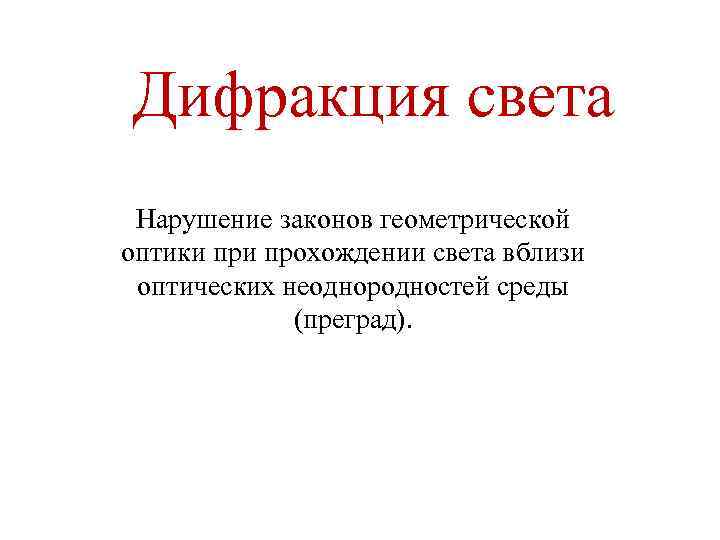

Дифракция света Нарушение законов геометрической оптики прохождении света

Дифракция света Нарушение законов геометрической оптики прохождении света вблизи оптических неоднородностей среды (преград).

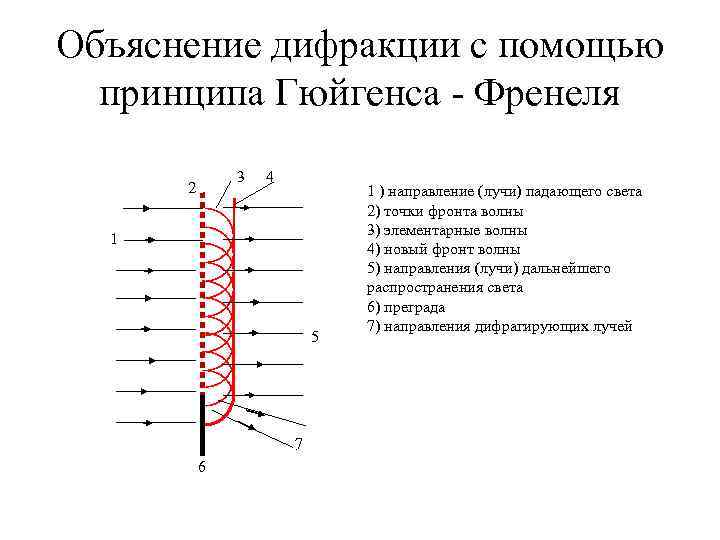

Объяснение дифракции с помощью принципа Гюйгенса - Френеля 3 4 2 1 ) направление (лучи) падающего света 2) точки фронта волны 3) элементарные волны 1 4) новый фронт волны 5) направления (лучи) дальнейшего распространения света 6) преграда 7) направления дифрагирующих лучей 5 7 6

Дифракция на краю полубесконечной плоскости 1) направление падающего 3 света 4 2) преграда А 3) экран 1 4) распределение интенсивности света на экране А - область прямого падения света В - область геометрической 2 тени

Дифракция на щели 1) падающий свет 4 2) щель 3) дифрагиру. ющие лучи 1 3 4) распределение интенсивности света на экране 2

Дифракция на решётке 3 1 4 2 5 φ b d a 1 - падающий свет; 2 – дифракционная решётка; 3 – собирающая линза; 4 – экран; 5 – распределение интенсивности света на экране (главные максимумы). a – ширина щели; b – расстояние между щелями; d – период решётки. d·Sin φ=k·λ

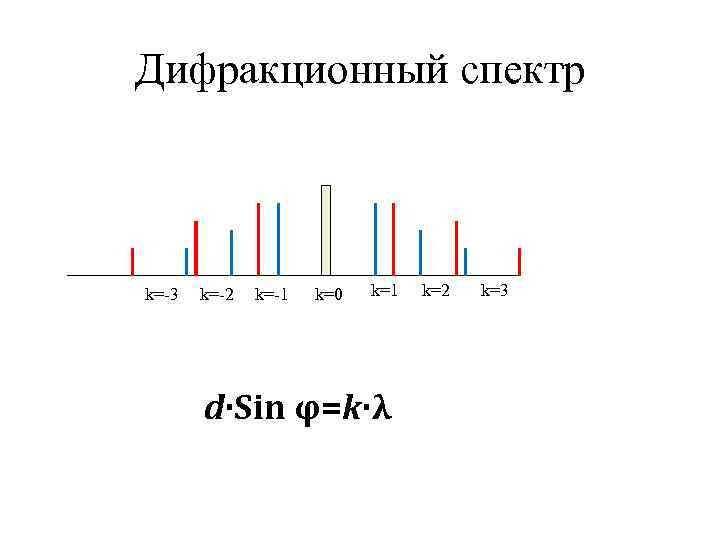

Дифракционный спектр k=-3 k=-2 k=-1 k=0 k=1 k=2 k=3 d·Sin φ=k·λ

Спектры Дисперсионный спектр Дифракционный спектр
