Дифракционная решётка — оптический прибор, работающий по принципу дифракции света, представляет собой совокупность большого числа регулярно расположенных штрихов (щелей, выступов), нанесённых на некоторую поверхность. Первое описание явления сделал Джеймс Грегори, который использовал в качестве решётки птичьи перья.
Один из простейших и распространённых в быту примеров отражательных дифракционных решёток — компакт-диск или DVD. На поверхности компакт-диска — дорожка в виде спирали с шагом 1, 6 мкм между витками. Примерно треть ширины (0, 5 мкм) этой дорожки занята углублением (это записанные данные), рассеивающим падающий на него свет, примерно две трети (1, 1 мкм) — нетронутая подложка, отражающая свет. Таким образом, компакт диск — отражательная дифракционная решётка с периодом 1, 6 мкм.
Поляриза ция волн — характеристика поперечных волн, описывающая поведение вектора колеблющейся величины в плоскости, перпендикулярной направлению распространения волны. - Поперечные - Продольные
Волны, в которых частицы среды колеблются в плоскостях, перпендикулярных к направлению распространения волны, называются поперечными. Поперечная волна характеризуется двумя направлениями: волновым вектором и вектором амплитуды, всегда перпендикулярным к волновому вектору. Так что в трёхмерном пространстве имеется ещё одна степень свободы — вращение вокруг волнового вектора.

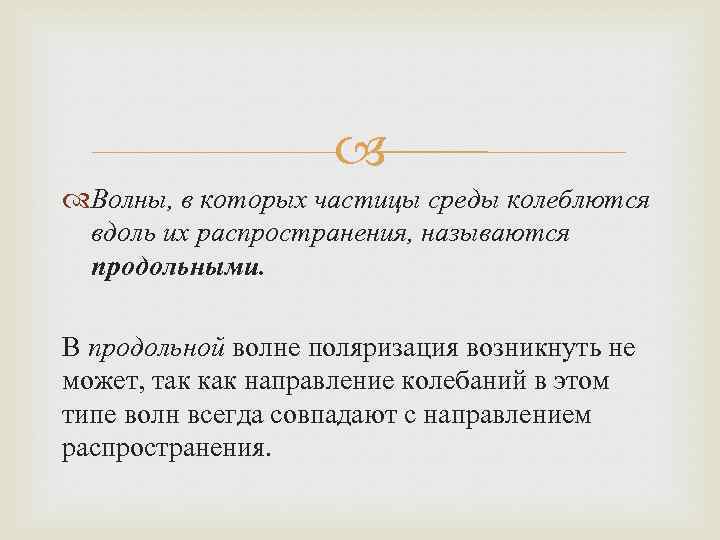

Волны, в которых частицы среды колеблются вдоль их распространения, называются продольными. В продольной волне поляризация возникнуть не может, так как направление колебаний в этом типе волн всегда совпадают с направлением распространения.

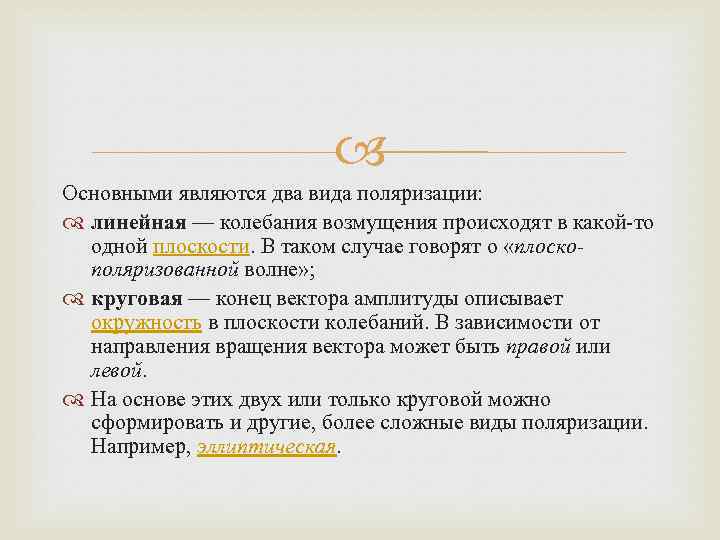

Основными являются два вида поляризации: линейная — колебания возмущения происходят в какой-то одной плоскости. В таком случае говорят о «плоскополяризованной волне» ; круговая — конец вектора амплитуды описывает окружность в плоскости колебаний. В зависимости от направления вращения вектора может быть правой или левой. На основе этих двух или только круговой можно сформировать и другие, более сложные виды поляризации. Например, эллиптическая.
Линейная поляризация
Круговая поляризация
Эллиптическая поляризация

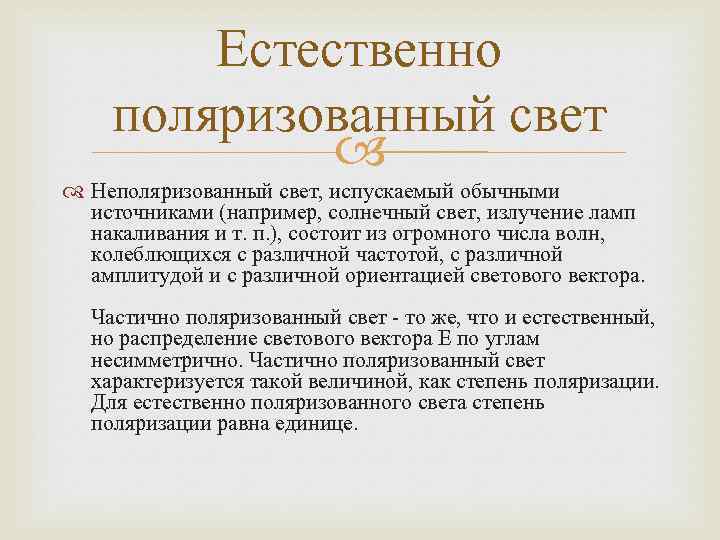

Естественно поляризованный свет Неполяризованный свет, испускаемый обычными источниками (например, солнечный свет, излучение ламп накаливания и т. п. ), состоит из огромного числа волн, колеблющихся с различной частотой, с различной амплитудой и с различной ориентацией светового вектора. Частично поляризованный свет - то же, что и естественный, но распределение светового вектора E по углам несимметрично. Частично поляризованный свет характеризуется такой величиной, как степень поляризации. Для естественно поляризованного света степень поляризации равна единице.

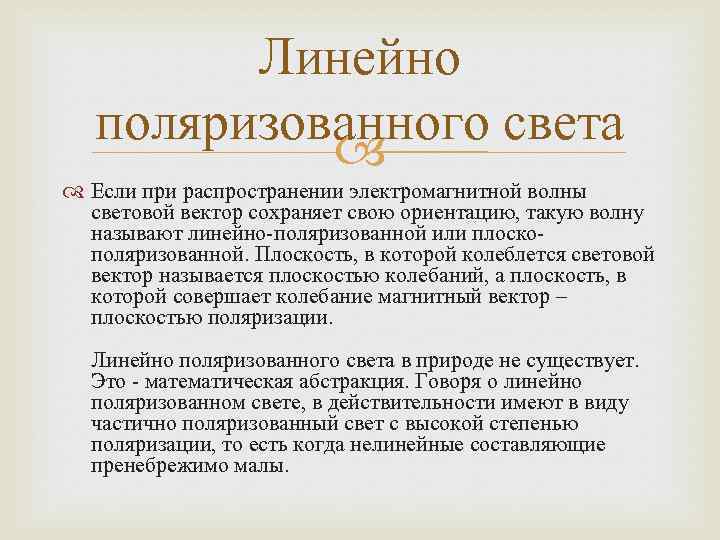

Линейно поляризованного света Если при распространении электромагнитной волны световой вектор сохраняет свою ориентацию, такую волну называют линейно-поляризованной или плоскополяризованной. Плоскость, в которой колеблется световой вектор называется плоскостью колебаний, а плоскость, в которой совершает колебание магнитный вектор – плоскостью поляризации. Линейно поляризованного света в природе не существует. Это - математическая абстракция. Говоря о линейно поляризованном свете, в действительности имеют в виду частично поляризованный свет с высокой степенью поляризации, то есть когда нелинейные составляющие пренебрежимо малы.

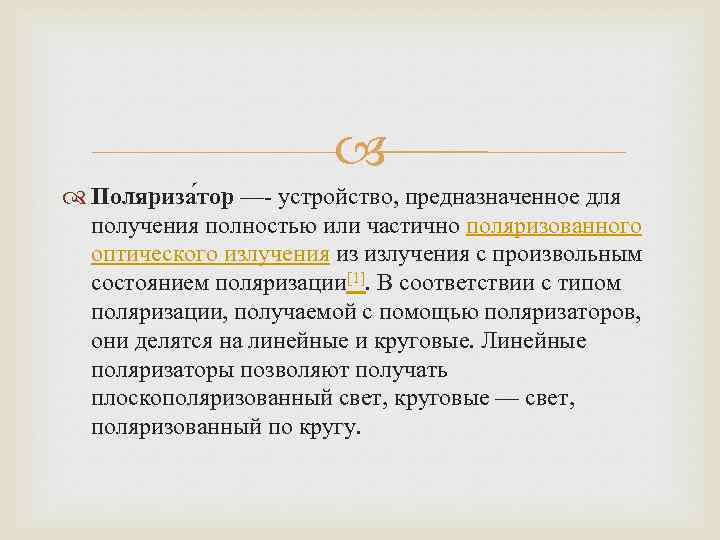

Поляриза тор —- устройство, предназначенное для получения полностью или частично поляризованного оптического излучения из излучения с произвольным состоянием поляризации[1]. В соответствии с типом поляризации, получаемой с помощью поляризаторов, они делятся на линейные и круговые. Линейные поляризаторы позволяют получать плоскополяризованный свет, круговые — свет, поляризованный по кругу.

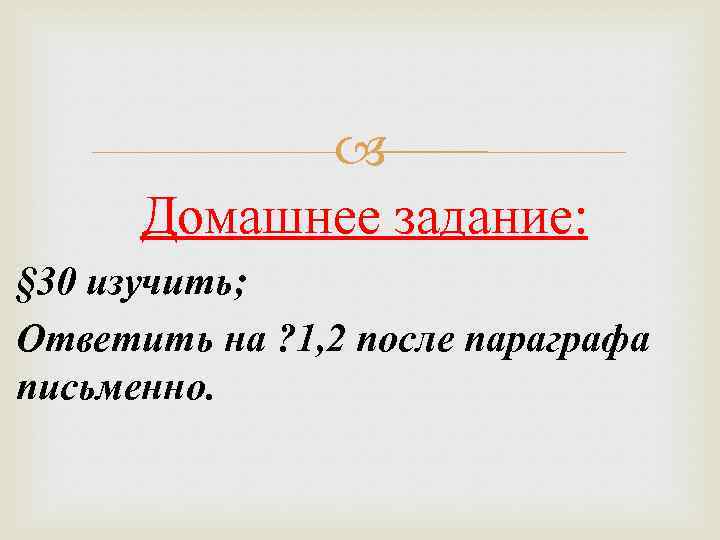

Домашнее задание: § 30 изучить; Ответить на ? 1, 2 после параграфа письменно.
