Дифференциальные насосы • При движении ступенчатого плунжера 3 вправо жидкость через всасывающий клапан 1 Дифференциальные насосы • При движении ступенчатого плунжера 3 вправо жидкость через всасывающий клапан 1 поступает в цилиндр. При обратном ходе плунжера объем этой жидкости разделяется на две части: одна из них, V 1=(F-f)S, перемещается в дополнительную камеру II, а вторая, V 2=f. S, поступает в нагнетательный трубопровод 2. Во время хода всасывания (слева направо) объем V 1 выталкивается в напорный трубопровод вместе с объемом V 2. Следовательно, в дифференциальном плунжерном насосе за один оборот кривошипа коленчатого вала объем жидкости V=V 1 +V 2 =FS поступает в напорный трубопровод двумя порциями, т. е. более равномерно.

Плунжерные насосы • Отличаются плавностью подачи, способны создавать высокое давление. • Разнообразны по назначению, Плунжерные насосы • Отличаются плавностью подачи, способны создавать высокое давление. • Разнообразны по назначению, создаваемому напору, конструкции и габаритным размерам. • Применяются для перекачивания, сжиженных углеводородов, загрязненных и вязких жидкостей.

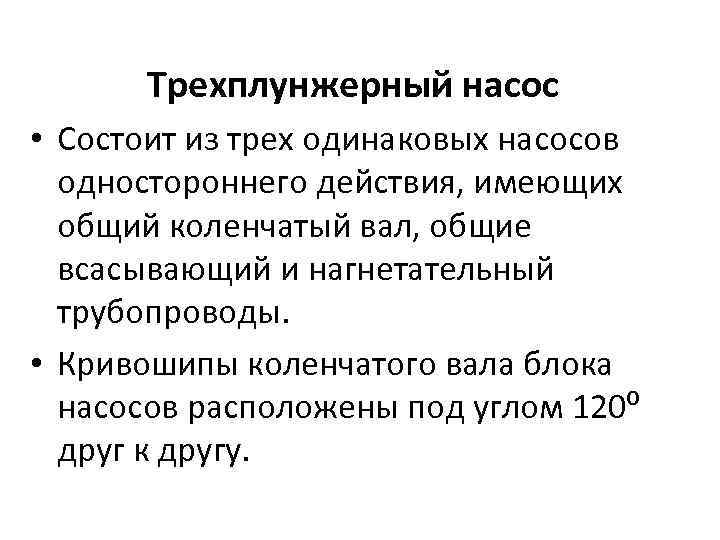

Трехплунжерный насос • Состоит из трех одинаковых насосов одностороннего действия, имеющих общий коленчатый вал, Трехплунжерный насос • Состоит из трех одинаковых насосов одностороннего действия, имеющих общий коленчатый вал, общие всасывающий и нагнетательный трубопроводы. • Кривошипы коленчатого вала блока насосов расположены под углом 120⁰ друг к другу.

Схема трехплунжерного насоса Схема трехплунжерного насоса

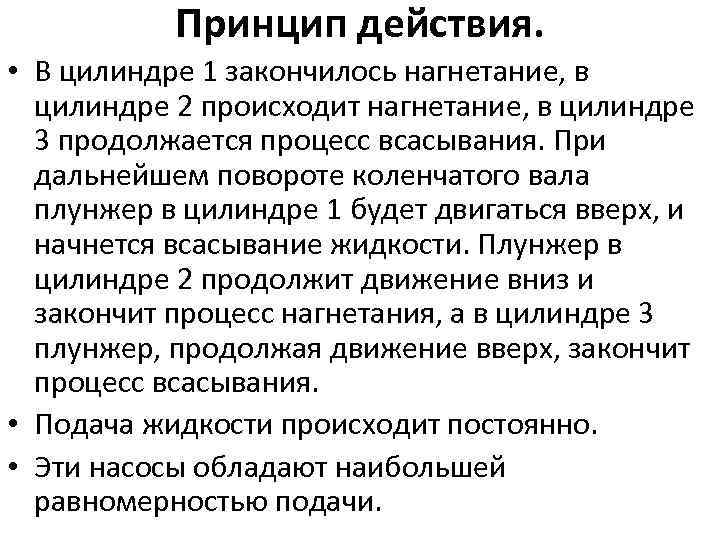

Принцип действия. • В цилиндре 1 закончилось нагнетание, в цилиндре 2 происходит нагнетание, в Принцип действия. • В цилиндре 1 закончилось нагнетание, в цилиндре 2 происходит нагнетание, в цилиндре 3 продолжается процесс всасывания. При дальнейшем повороте коленчатого вала плунжер в цилиндре 1 будет двигаться вверх, и начнется всасывание жидкости. Плунжер в цилиндре 2 продолжит движение вниз и закончит процесс нагнетания, а в цилиндре 3 плунжер, продолжая движение вверх, закончит процесс всасывания. • Подача жидкости происходит постоянно. • Эти насосы обладают наибольшей равномерностью подачи.

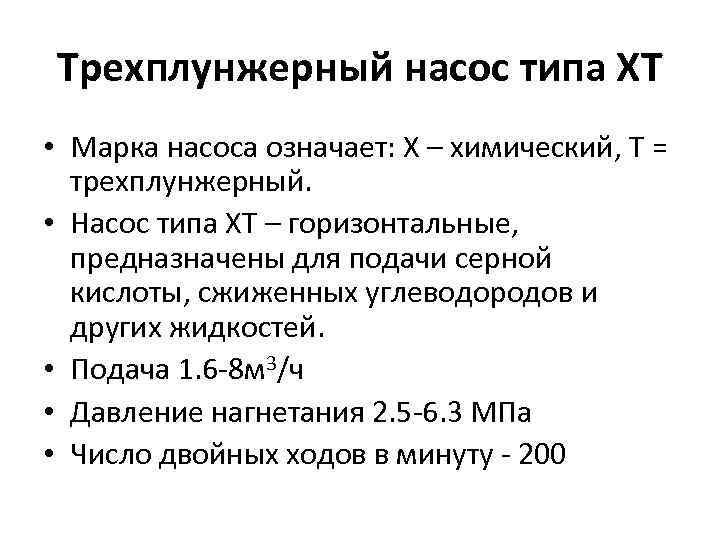

Трехплунжерный насос типа ХТ • Марка насоса означает: Х – химический, Т = трехплунжерный. Трехплунжерный насос типа ХТ • Марка насоса означает: Х – химический, Т = трехплунжерный. • Насос типа ХТ – горизонтальные, предназначены для подачи серной кислоты, сжиженных углеводородов и других жидкостей. • Подача 1. 6 -8 м 3/ч • Давление нагнетания 2. 5 -6. 3 МПа • Число двойных ходов в минуту - 200

Продольный разрез трехплунжерного насоса типа ХТ 1 - чугунная станина; 2 - стальные шатуны; Продольный разрез трехплунжерного насоса типа ХТ 1 - чугунная станина; 2 - стальные шатуны; 3 - чугунный ползун; 4 – плунжер; 5 – сальник; 6 – нагнетательные кольцевые клапаны (3 шт. ); 7 – блок цилиндров; 8 – всасывающие клапаны (3 шт. ), 9 – коленчатый вал.
