ДИЭЛЕКТРИКИ В ЭЛЕКТРИЧЕСКОМ ПОЛЕ НЕПОЛЯРНЫЕ И ПОЛЯРНЫЕ МОЛЕКУЛЫ

ДИЭЛЕКТРИКИ В ЭЛЕКТРИЧЕСКОМ ПОЛЕ

НЕПОЛЯРНЫЕ И ПОЛЯРНЫЕ МОЛЕКУЛЫ Неполярные молекулы и атомы под действием электрического поля приобретают дипольный момент:  - поляризуемость молекулы Полярные молекулы (диполи) ориентируются опреде-ленным образом в электрическом поле.

Поляризация атомов

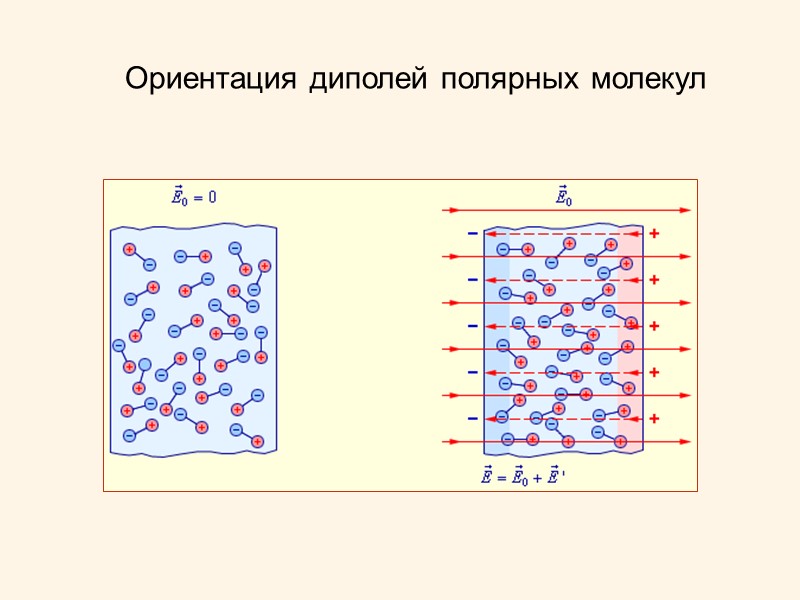

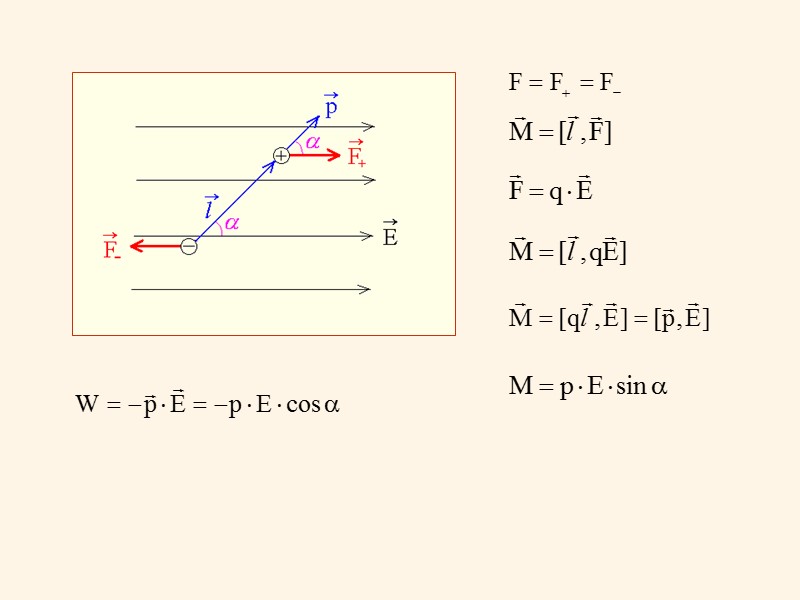

Ориентация диполей полярных молекул

ПОЛЯРИЗАЦИЯ ДИЭЛЕКТРИКОВ

Поверхностная плотность связанных зарядов: Вектор поляризации:  - диэлектрическая восприимчивость вещества

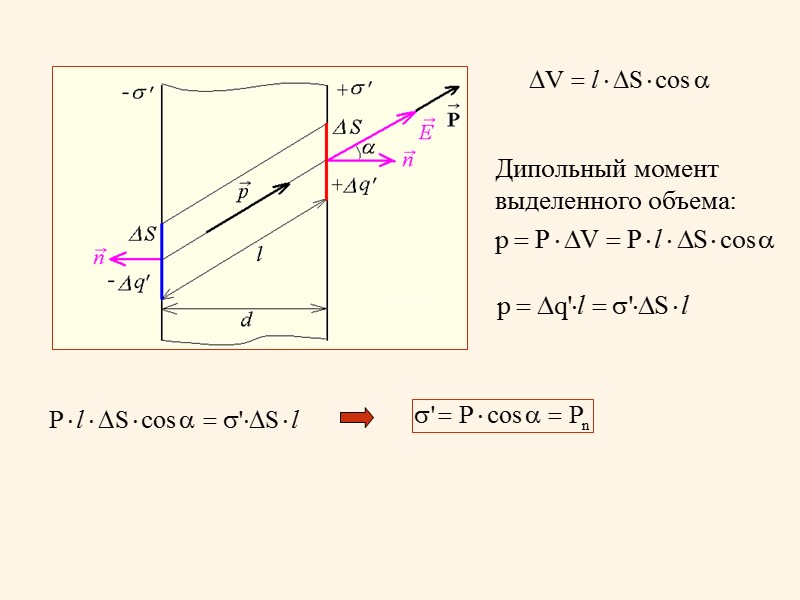

Дипольный момент выделенного объема:

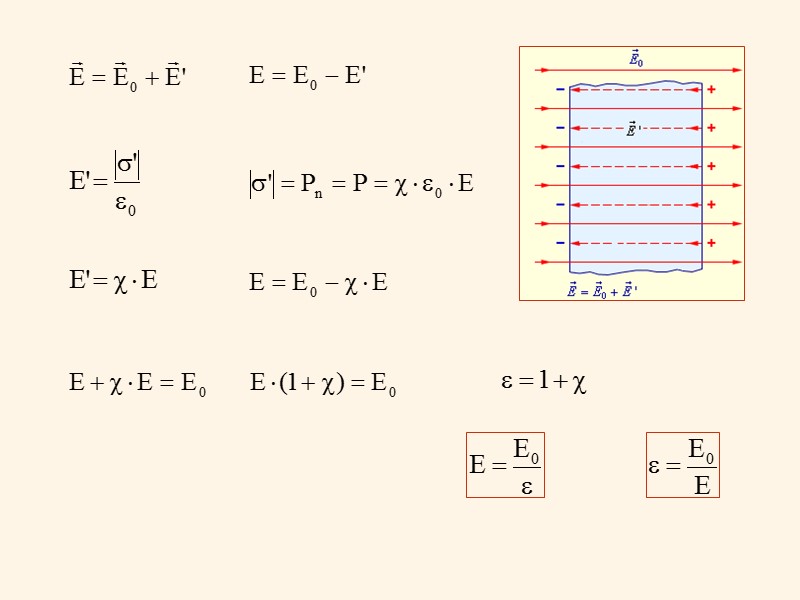

ЭЛЕКТРИЧЕСКОЕ ПОЛЕ В ДИЭЛЕКТРИКЕ

Зависимость вектора поляризации диэлектрика от напряженности внешнего электрического поля

Петля диэлектрического гистерезиса сегнетоэлектрика

Зависимость диэлектрической проницаемости сегнетоэлектрика от напряженности внешнего поля

ВЕКТОР ЭЛЕКТРИЧЕСКОЙ ИНДУКЦИИ (ВЕКТОР ЭЛЕКТРИЧЕСКОГО СМЕЩЕНИЯ) В диэлектрике:

ТЕОРЕМА ОСТРОГРАДСКОГО – ГАУССА ДЛЯ ЭЛЕКТРИЧЕСКОГО ПОЛЯ В ВЕЩЕСТВЕ

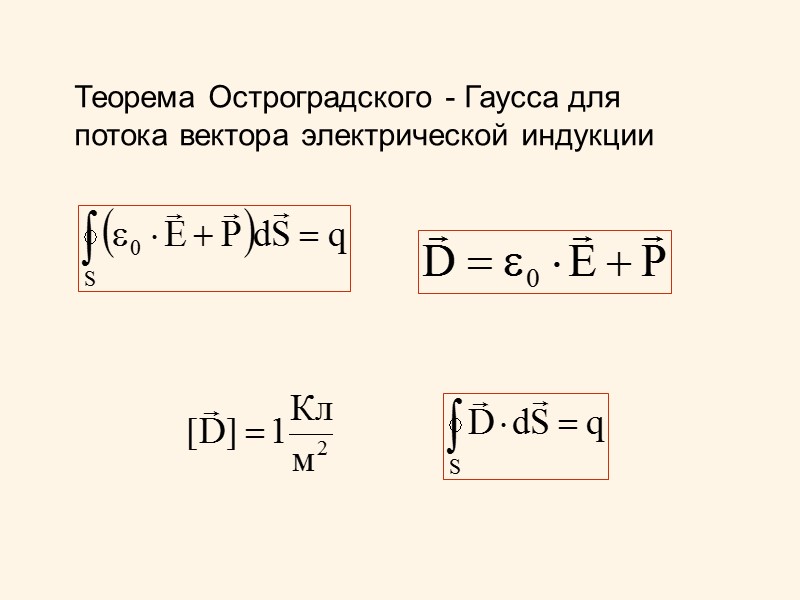

Теорема Остроградского - Гаусса для потока вектора электрической индукции

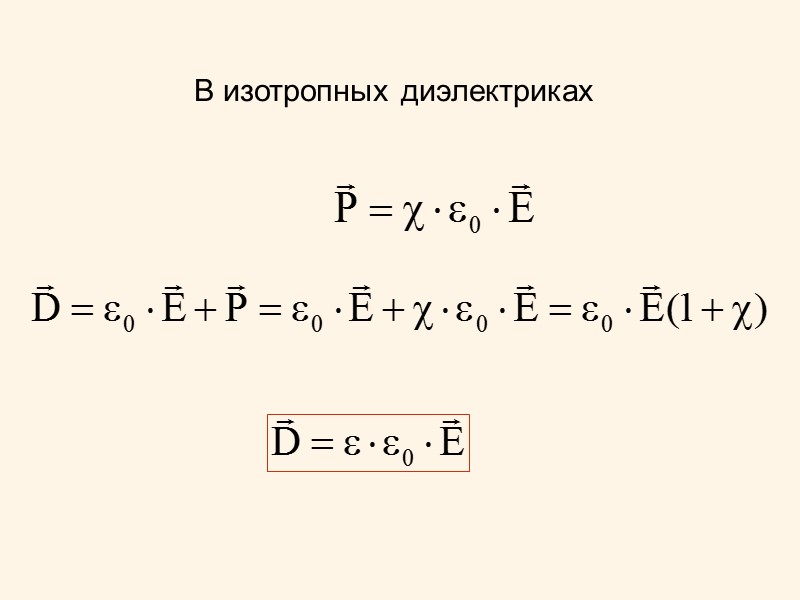

В изотропных диэлектриках

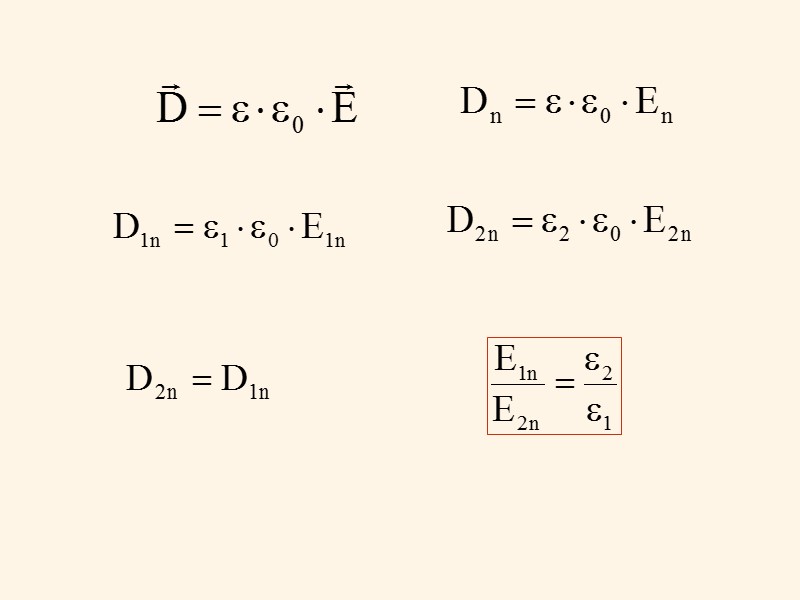

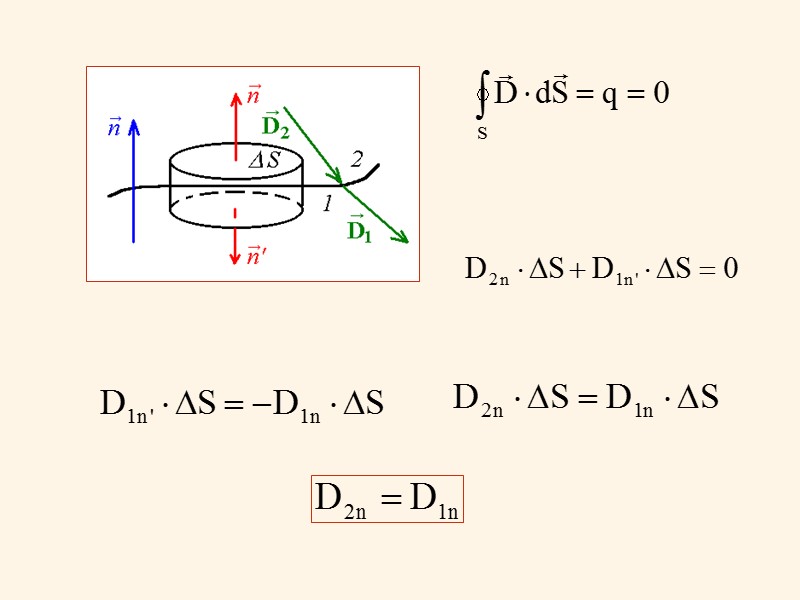

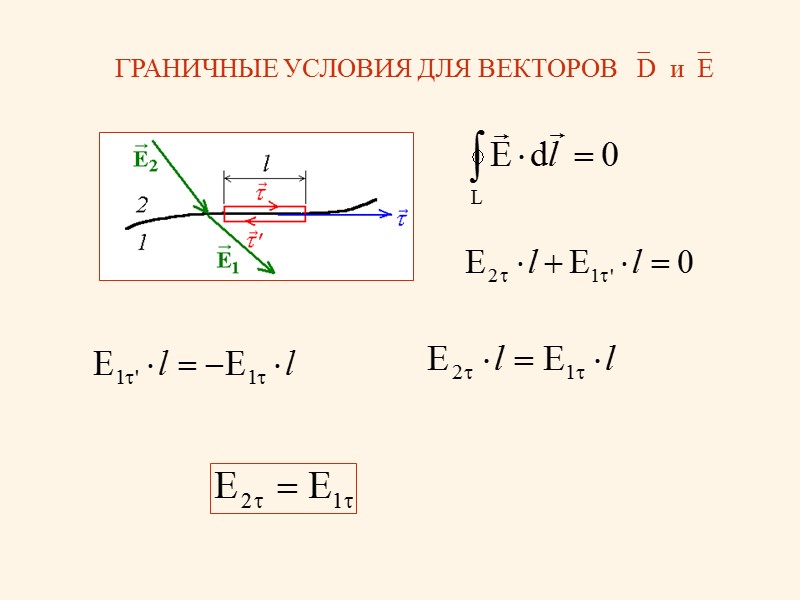

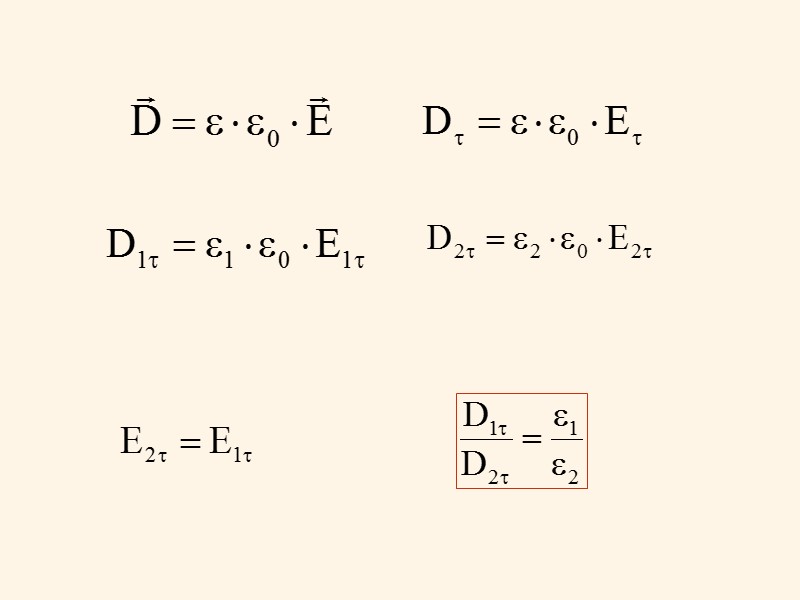

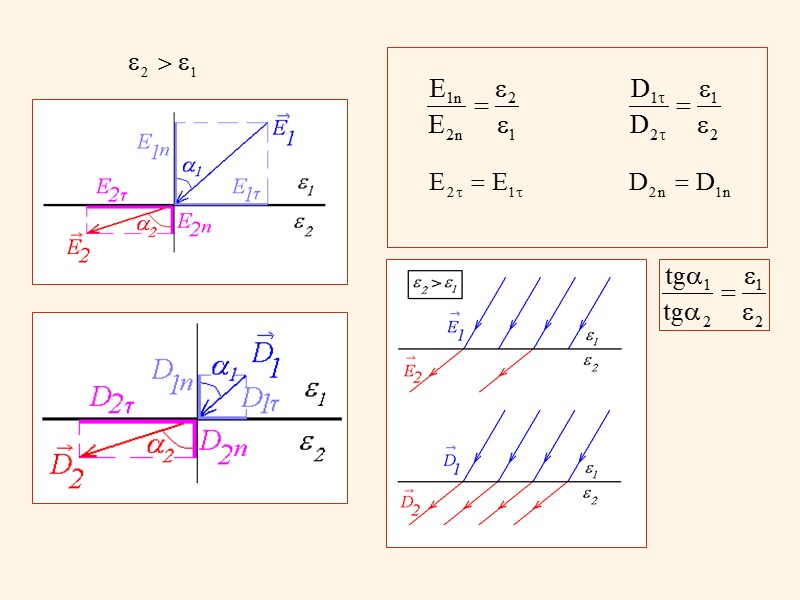

ГРАНИЧНЫЕ УСЛОВИЯ ДЛЯ ВЕКТОРОВ D иЕ
