Диэлектрические свойства композитных комплексов Выполнила Манзюк Анастасия Олеговна

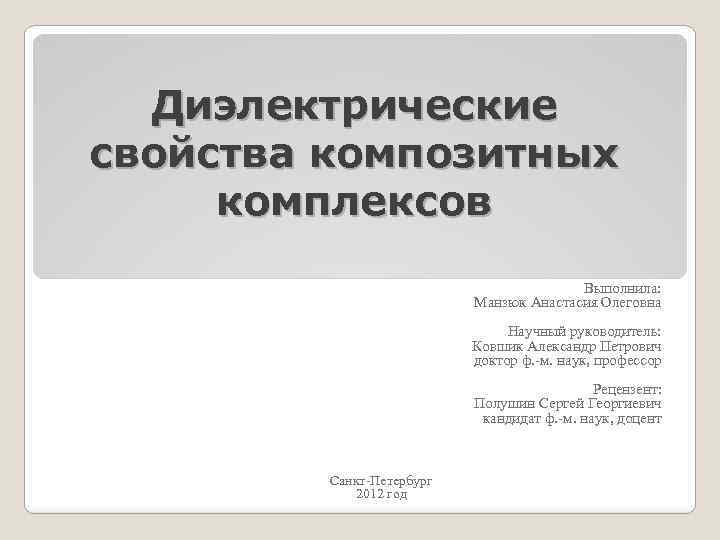

Диэлектрические свойства композитных комплексов Выполнила: Манзюк Анастасия Олеговна Научный руководитель: Ковшик Александр Петрович доктор ф. -м. наук, профессор Рецензент: Полушин Сергей Георгиевич кандидат ф. -м. наук, доцент Санкт-Петербург 2012 год

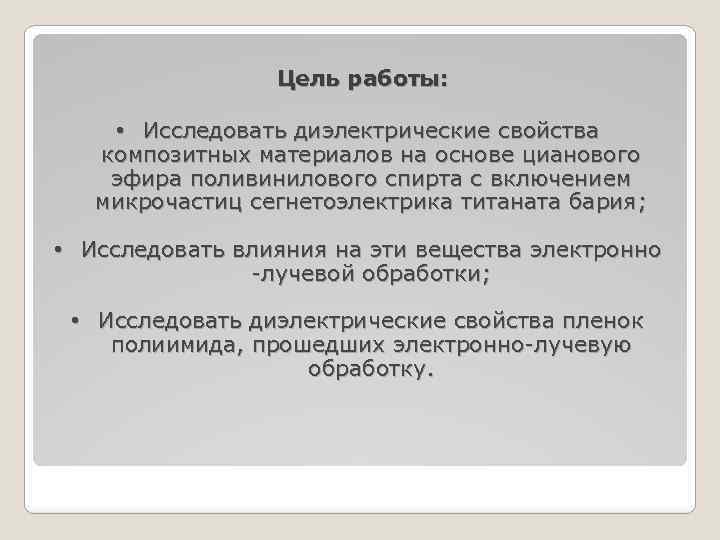

Цель работы: • Исследовать диэлектрические свойства композитных материалов на основе цианового эфира поливинилового спирта с включением микрочастиц сегнетоэлектрика титаната бария; • Исследовать влияния на эти вещества электронно -лучевой обработки; • Исследовать диэлектрические свойства пленок полиимида, прошедших электронно-лучевую обработку.

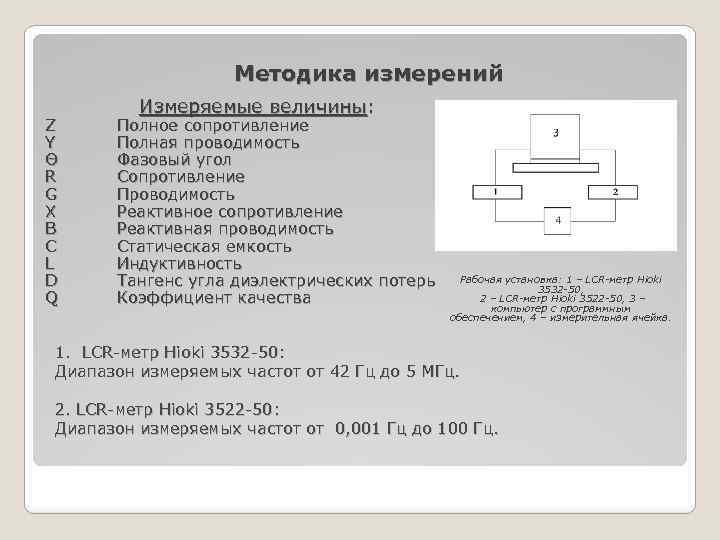

Методика измерений Z Y Θ R G X B C L D Q Измеряемые величины: Полное сопротивление Полная проводимость Фазовый угол Сопротивление Проводимость Реактивное сопротивление Реактивная проводимость Статическая емкость Индуктивность Тангенс угла диэлектрических потерь Коэффициент качества Рабочая установка: 1 – LCR-метр Hioki 3532 -50, 2 – LCR-метр Hioki 3522 -50, 3 – компьютер с программным обеспечением, 4 – измерительная ячейка. 1. LCR-метр Hioki 3532 -50: Диапазон измеряемых частот от 42 Гц до 5 МГц. 2. LCR-метр Hioki 3522 -50: Диапазон измеряемых частот от 0, 001 Гц до 100 Гц.

Строение измерительной ячейки Расположение электродов в ячейке: 1 – титановые электроды, 2 – LCR-метр. Ячейка, вид сбоку: 1 – LCR-метр, 2 – тефлоновые пластины, 3 – крепежи, 4 – титановые электроды

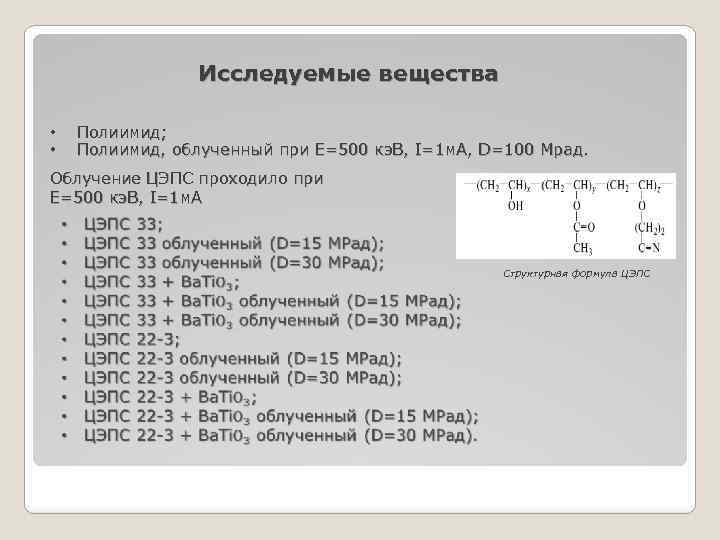

Исследуемые вещества Полиимид; Полиимид, облученный при E=500 кэ. В, I=1 м. А, D=100 Мрад. • • Облучение ЦЭПС проходило при E=500 кэ. В, I=1 м. А Структурная формула ЦЭПС

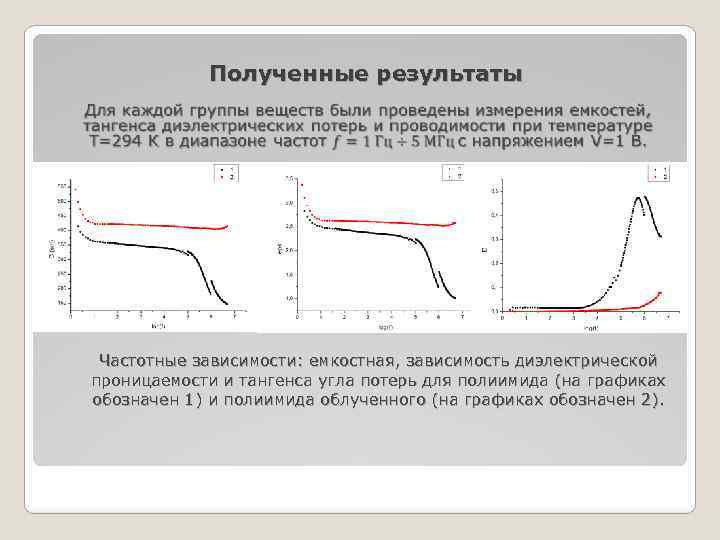

Полученные результаты Частотные зависимости: емкостная, зависимость диэлектрической проницаемости и тангенса угла потерь для полиимида (на графиках обозначен 1) и полиимида облученного (на графиках обозначен 2).

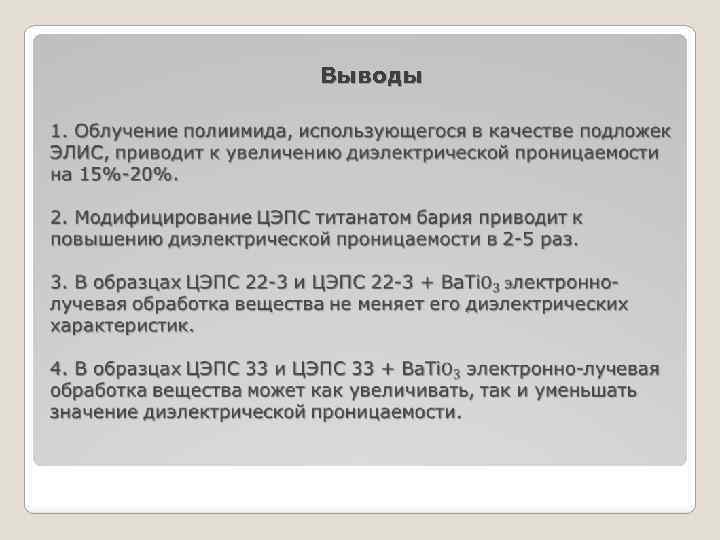

Выводы
