Dias af 78 Lektionsplan dag 1 Lektion Hvor

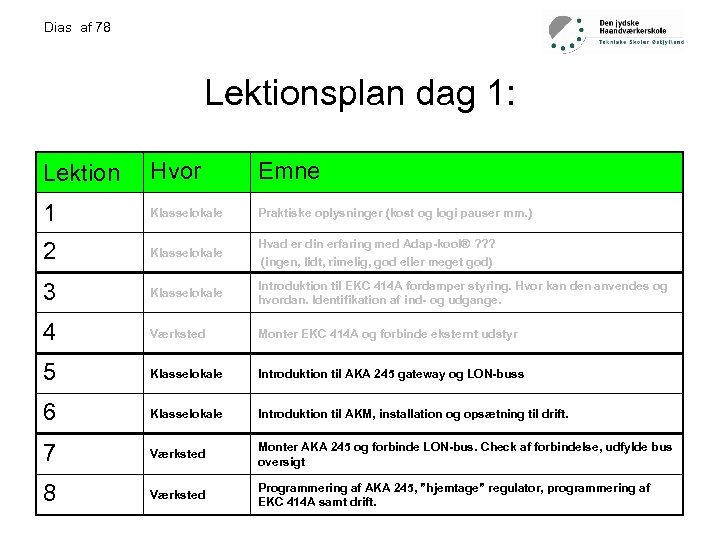

Dias af 78 Lektionsplan dag 1: Lektion Hvor Emne 1 Klasselokale Praktiske oplysninger (kost og logi pauser mm. ) 2 Klasselokale Hvad er din erfaring med Adap-kool® ? ? ? (ingen, lidt, rimelig, god eller meget god) 3 Klasselokale Introduktion til EKC 414 A fordamper styring. Hvor kan den anvendes og hvordan. Identifikation af ind- og udgange. 4 Værksted Monter EKC 414 A og forbinde eksternt udstyr 5 Klasselokale Introduktion til AKA 245 gateway og LON-buss 6 Klasselokale Introduktion til AKM, installation og opsætning til drift. 7 Værksted Monter AKA 245 og forbinde LON-bus. Check af forbindelse, udfylde bus oversigt 8 Værksted Programmering af AKA 245, ”hjemtage” regulator, programmering af EKC 414 A samt drift.

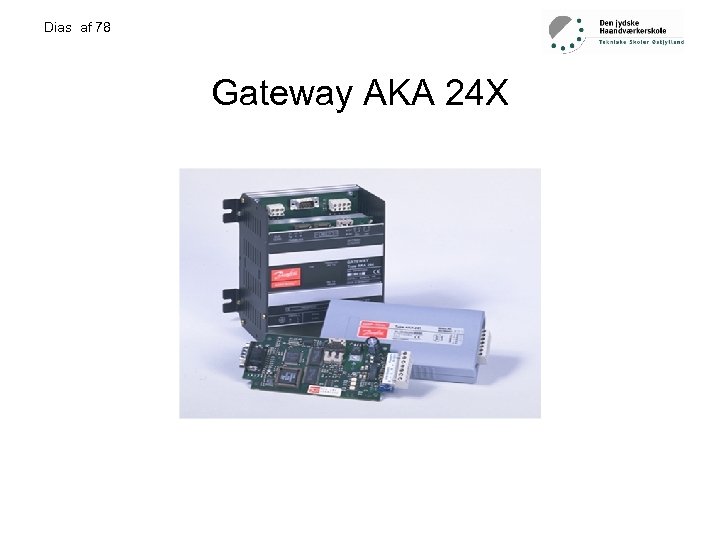

Dias af 78 Gateway AKA 24 X

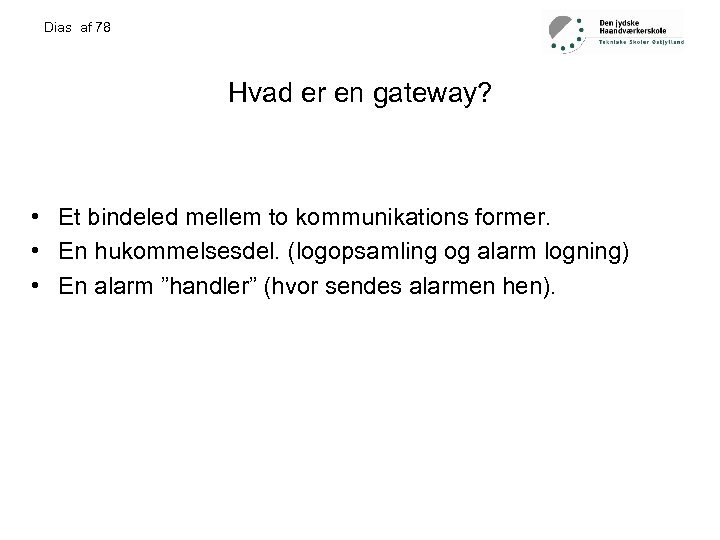

Dias af 78 Hvad er en gateway? • Et bindeled mellem to kommunikations former. • En hukommelsesdel. (logopsamling og alarm logning) • En alarm ”handler” (hvor sendes alarmen hen).

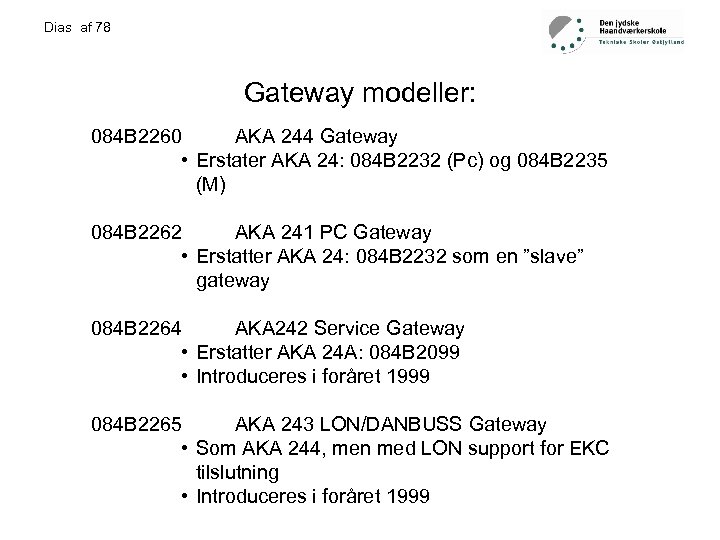

Dias af 78 Gateway modeller: 084 B 2260 AKA 244 Gateway • Erstater AKA 24: 084 B 2232 (Pc) og 084 B 2235 (M) 084 B 2262 AKA 241 PC Gateway • Erstatter AKA 24: 084 B 2232 som en ”slave” gateway 084 B 2264 AKA 242 Service Gateway • Erstatter AKA 24 A: 084 B 2099 • Introduceres i foråret 1999 084 B 2265 AKA 243 LON/DANBUSS Gateway • Som AKA 244, men med LON support for EKC tilslutning • Introduceres i foråret 1999

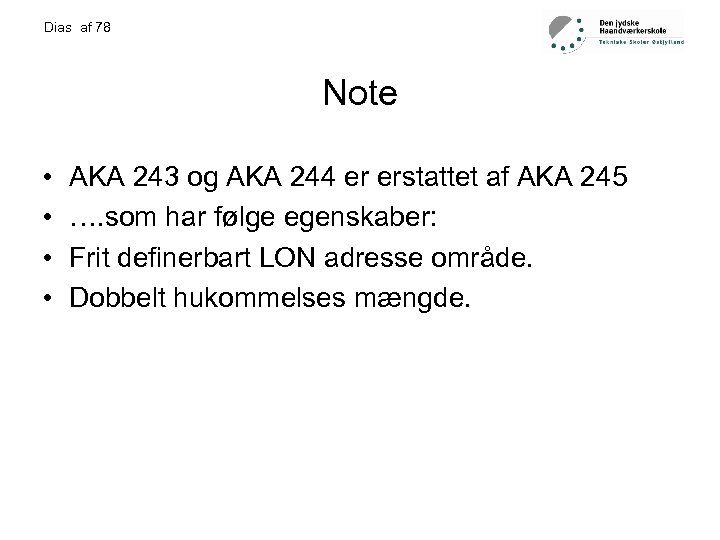

Dias af 78 Note • • AKA 243 og AKA 244 er erstattet af AKA 245 …. som har følge egenskaber: Frit definerbart LON adresse område. Dobbelt hukommelses mængde.

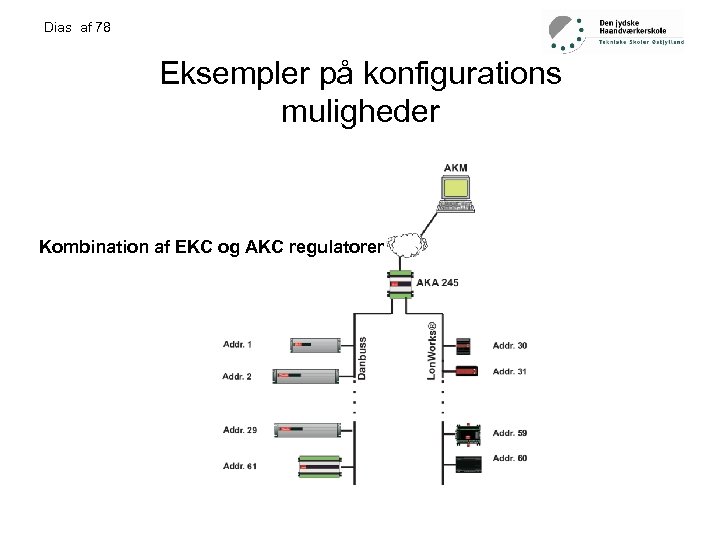

Dias af 78 Eksempler på konfigurations muligheder Kombination af EKC og AKC regulatorer

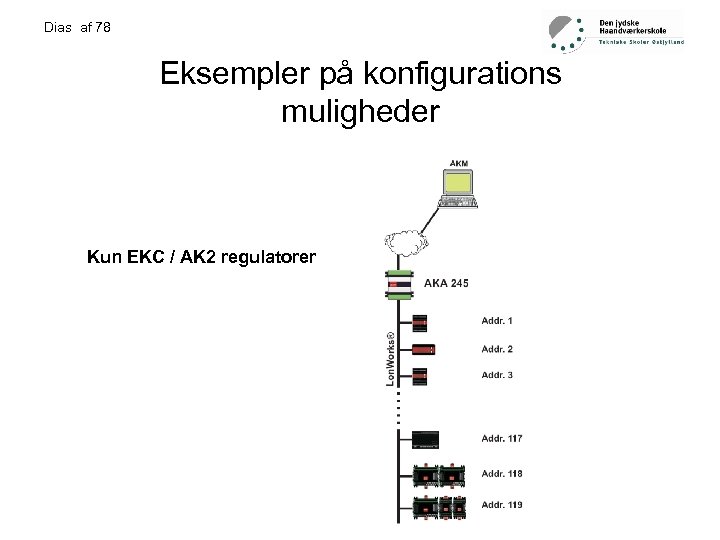

Dias af 78 Eksempler på konfigurations muligheder Kun EKC / AK 2 regulatorer

Dias af 78 Eksempler på konfigurations muligheder Kun AKC regulatorer

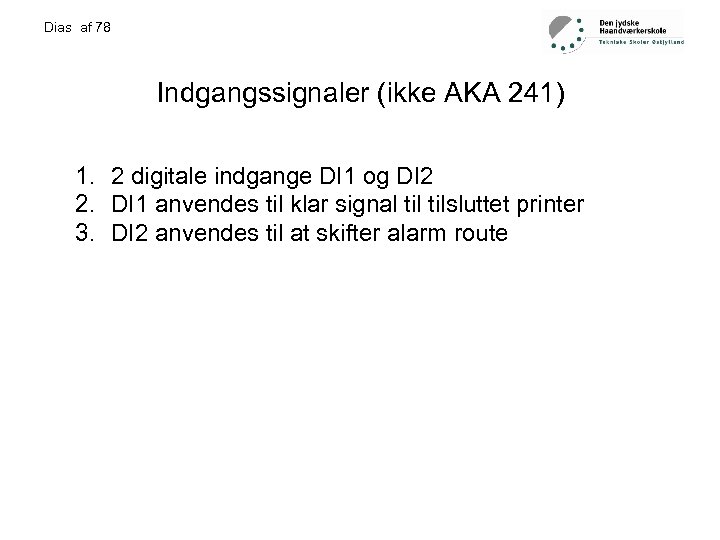

Dias af 78 Indgangssignaler (ikke AKA 241) 1. 2 digitale indgange DI 1 og DI 2 2. DI 1 anvendes til klar signal tilsluttet printer 3. DI 2 anvendes til at skifter alarm route

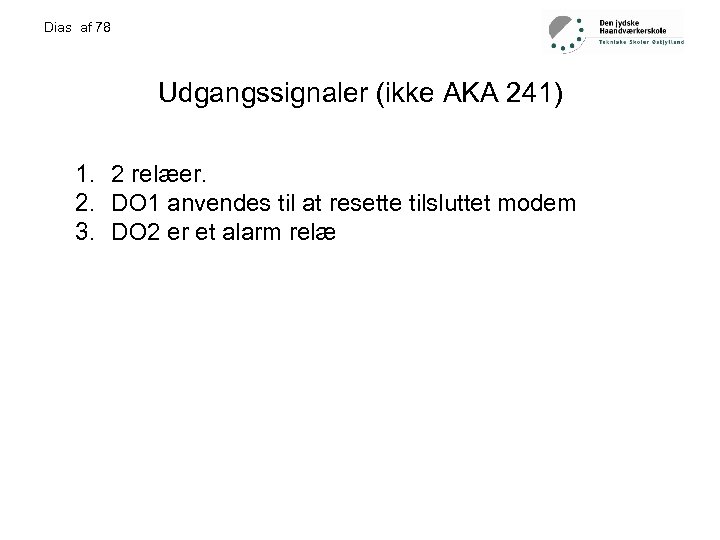

Dias af 78 Udgangssignaler (ikke AKA 241) 1. 2 relæer. 2. DO 1 anvendes til at resette tilsluttet modem 3. DO 2 er et alarm relæ

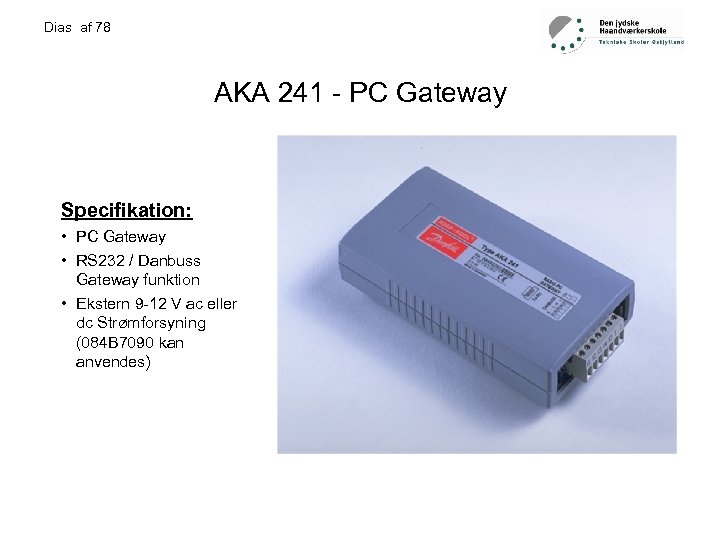

Dias af 78 AKA 241 - PC Gateway Specifikation: • PC Gateway • RS 232 / Danbuss Gateway funktion • Ekstern 9 -12 V ac eller dc Strømforsyning (084 B 7090 kan anvendes)

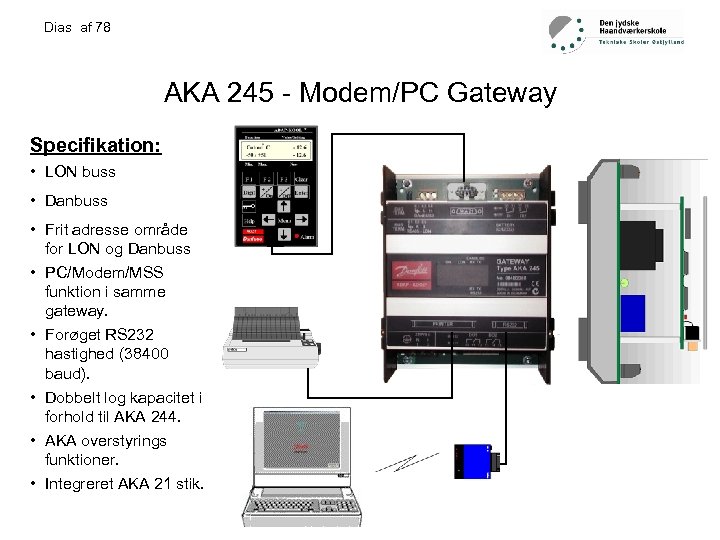

Dias af 78 AKA 245 - Modem/PC Gateway Specifikation: • LON buss • Danbuss • Frit adresse område for LON og Danbuss • PC/Modem/MSS funktion i samme gateway. • Forøget RS 232 hastighed (38400 baud). • Dobbelt log kapacitet i forhold til AKA 244. • AKA overstyrings funktioner. • Integreret AKA 21 stik.

Dias af 78 AKA 242 - Service Gateway Strømforsyningen er ikke med i 084 B 2264 ADAP-KOOL® Function Value/Setting Sensor A 1 and A 2 -18. 5 -17. 9 Min F 1 Digit 9 -9 pin 084 B 2094 Help AKA 21 Max New F 2 F 3 - + On Off Clear Enter Menu Alarm AKA 241 084 B 2262 + AKA 242 084 B 2264 Connections Danbuss AKA 242 084 B 2264 PROM Kit

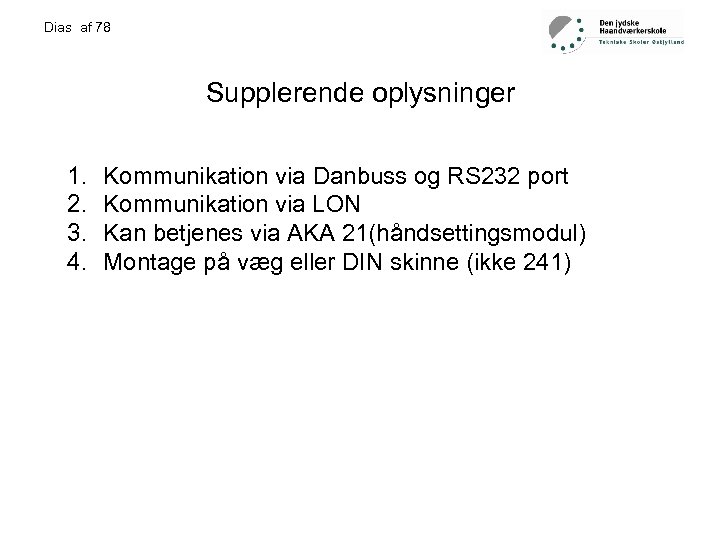

Dias af 78 Supplerende oplysninger 1. 2. 3. 4. Kommunikation via Danbuss og RS 232 port Kommunikation via LON Kan betjenes via AKA 21(håndsettingsmodul) Montage på væg eller DIN skinne (ikke 241)

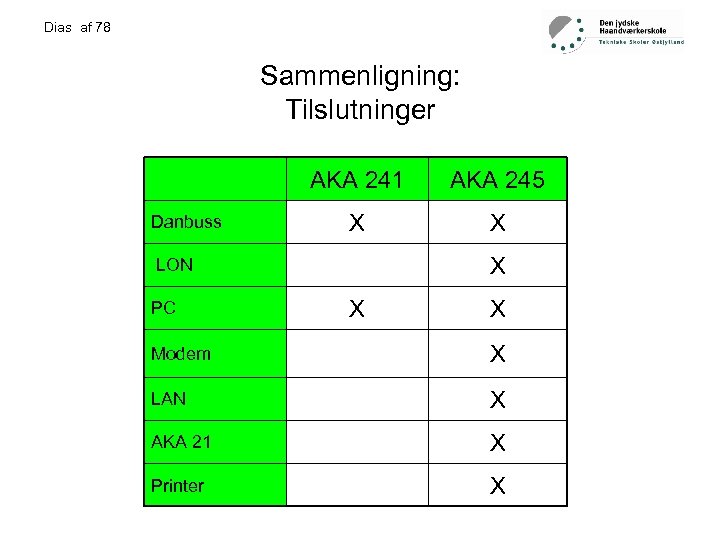

Dias af 78 Sammenligning: Tilslutninger AKA 241 Danbuss AKA 245 X X X LON PC X X Modem X LAN X AKA 21 X Printer X

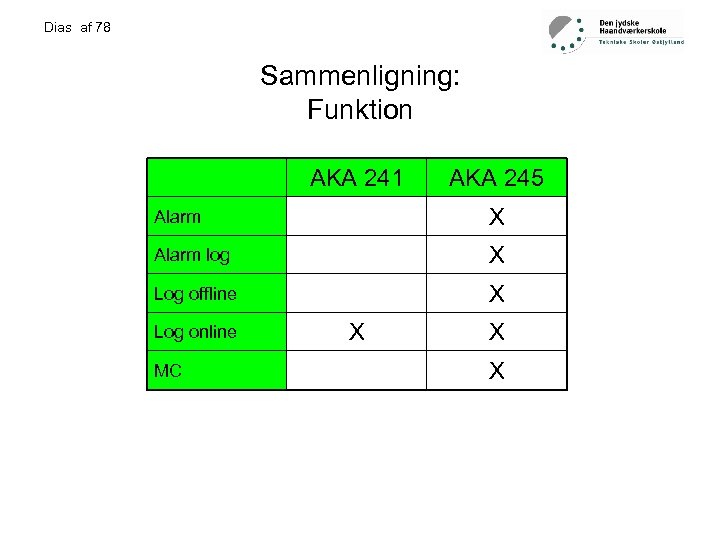

Dias af 78 Sammenligning: Funktion AKA 241 AKA 245 Alarm X Alarm log X Log offline X Log online MC X X X

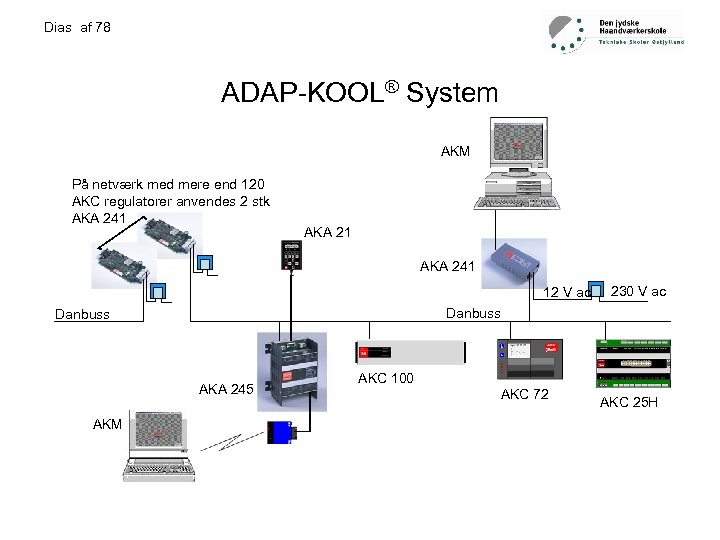

Dias af 78 ADAP-KOOL® System AKM På netværk med mere end 120 AKC regulatorer anvendes 2 stk AKA 241 12 V ac Danbuss AKA 245 AKM 230 V ac AKC 100 AKC 72 AKC 25 H

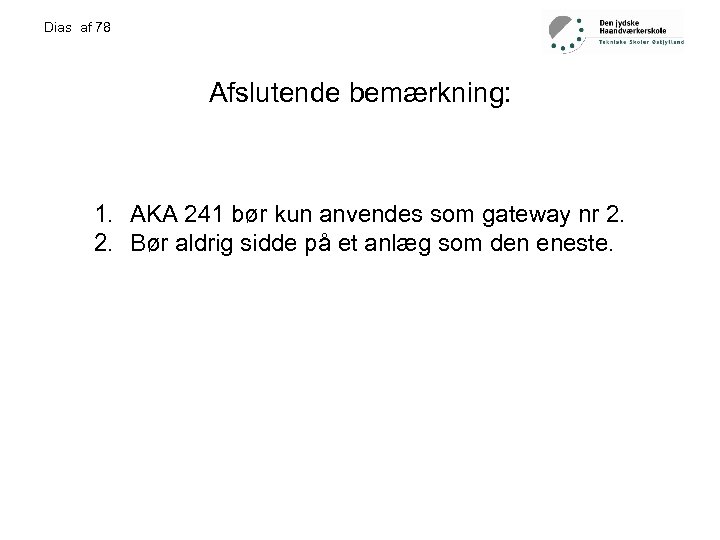

Dias af 78 Afslutende bemærkning: 1. AKA 241 bør kun anvendes som gateway nr 2. 2. Bør aldrig sidde på et anlæg som den eneste.

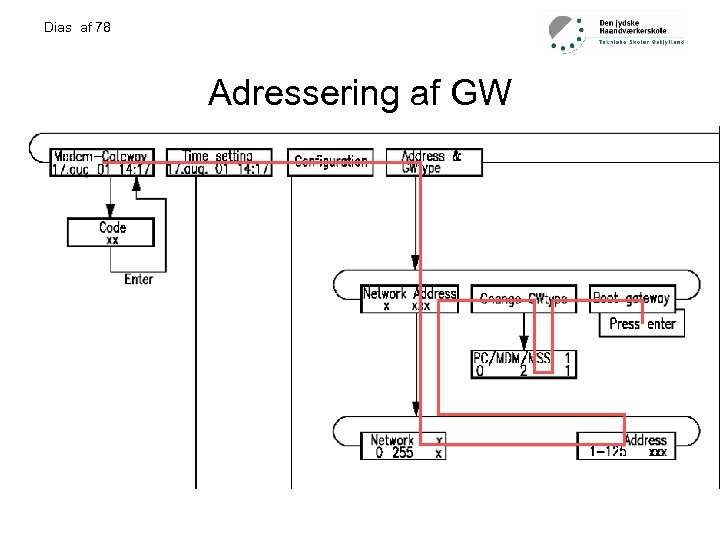

Dias af 78 Adressering af GW

Dias af 78 Adressering af GW 1. Tilslutte mastergateway til forsyning. 2. Tilslutte LON-buss ledning. 3. Lokaliser gatewayen i håndsættingsmodulet AKA 21 4. Mastergatewayen har altid adresse 125 5. Tryk enter 6. Tryk pil ned 7. Angiv kode (fabrik indstilling 99) og tryk enter 8. Nu kan du bevæge dig frit i menu systemet 9. Først angive address and gateway type husk at 10. bekræfte med enter 11. Derefter angives LON område. LON adr. range 12. Boot gateway

Dias af 78

Dias af 78 LON buss Monday, March 19, 2018

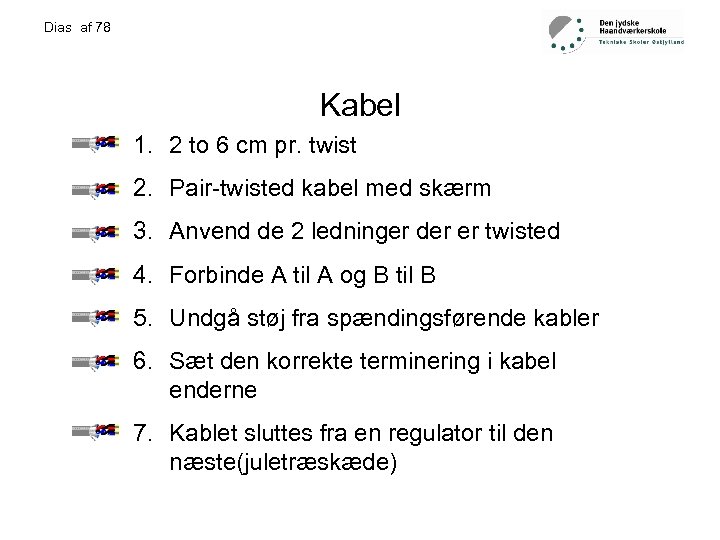

Dias af 78 Kabel 1. 2 to 6 cm pr. twist 2. Pair-twisted kabel med skærm 3. Anvend de 2 ledninger der er twisted 4. Forbinde A til A og B til B 5. Undgå støj fra spændingsførende kabler 6. Sæt den korrekte terminering i kabel enderne 7. Kablet sluttes fra en regulator til den næste(juletræskæde)

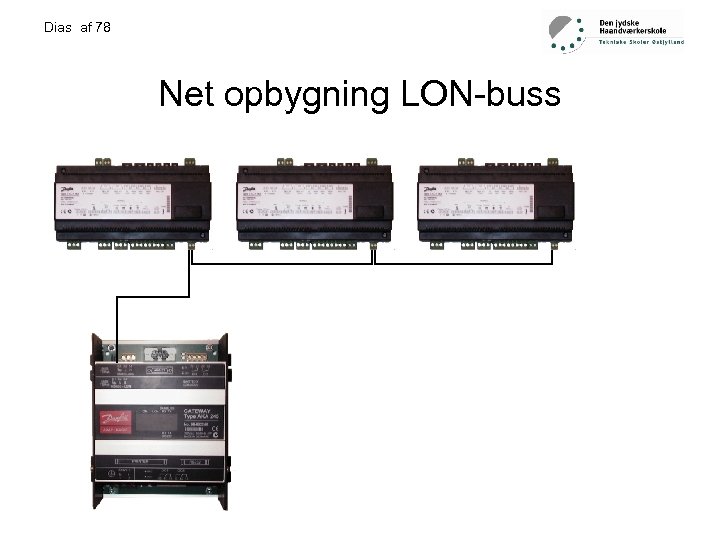

Dias af 78 Net opbygning LON-buss

Dias af 78 Net opbygning terminering Off On

Dias af 78 Net opbygning Check af installation O. L LON bus terminaler Out of limit= Ingen term Dvs. der mangler 2 termineringer

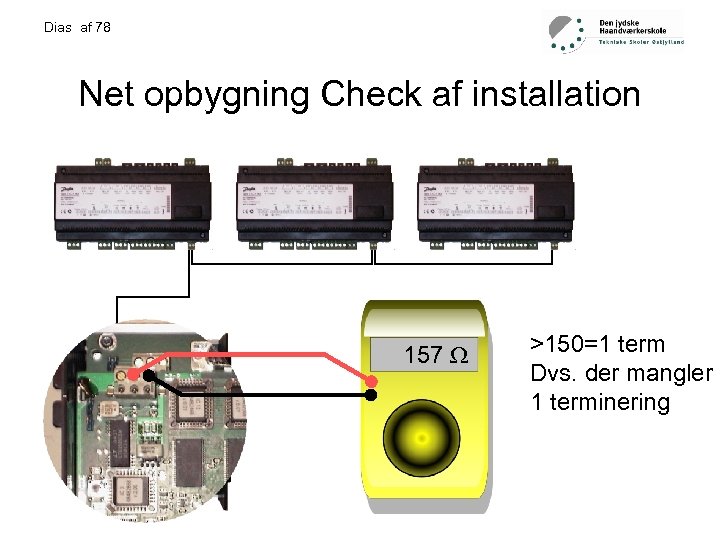

Dias af 78 Net opbygning Check af installation 157 >150=1 term Dvs. der mangler 1 terminering

Dias af 78 Net opbygning Check af installation 79 >75=2 term dvs. der mangler Ingen Termineringer Alt er OK

Dias af 78 Net opbygning Check af installation 54 <75=3 term Dvs. der er 3 Termineringer Altså en term for meget

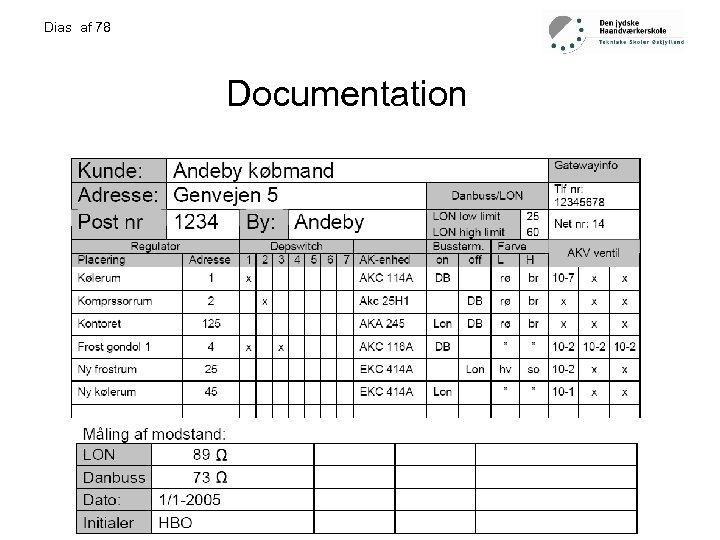

Dias af 78 Documentation

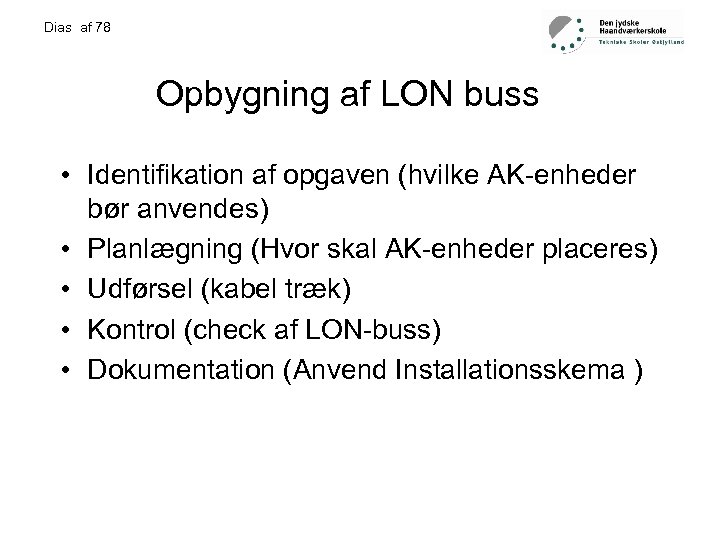

Dias af 78 Opbygning af LON buss • Identifikation af opgaven (hvilke AK-enheder bør anvendes) • Planlægning (Hvor skal AK-enheder placeres) • Udførsel (kabel træk) • Kontrol (check af LON-buss) • Dokumentation (Anvend Installationsskema )

Dias af 78 Hyppigste fejl • • Mix mellem 2 par Forkert terminering Stjernepunkter (meget forbudt!!!) Dobbelt fortrådning…. .

Dias af 78 AKM v. 5. 6 x

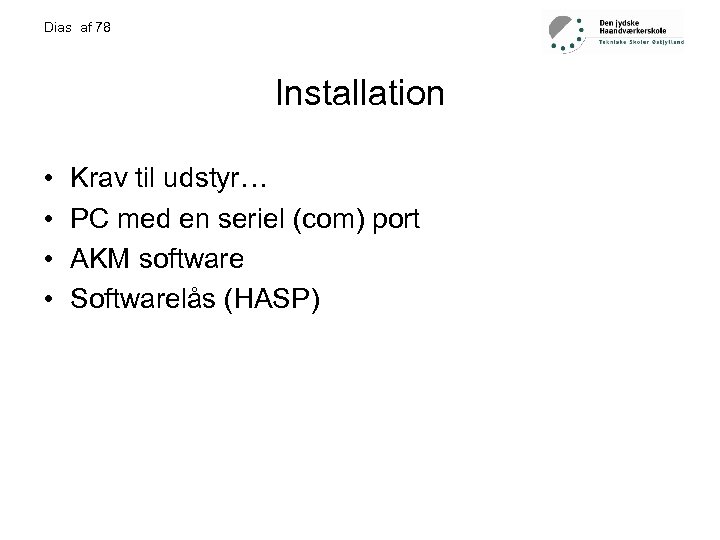

Dias af 78 Installation • • Krav til udstyr… PC med en seriel (com) port AKM software Softwarelås (HASP)

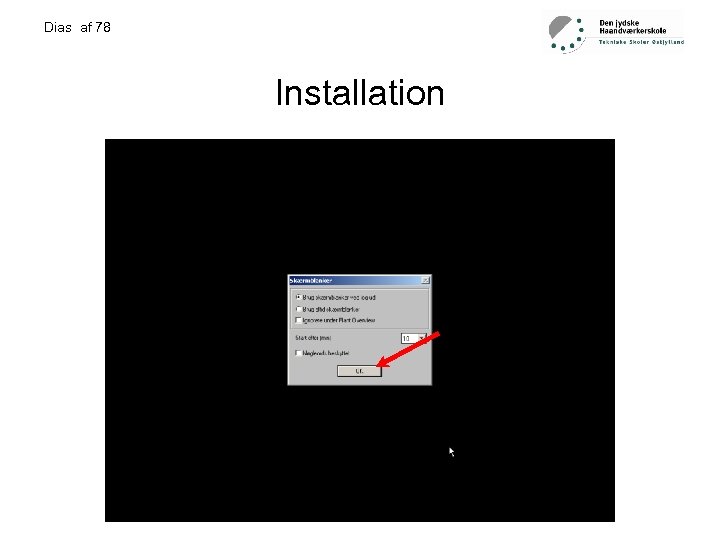

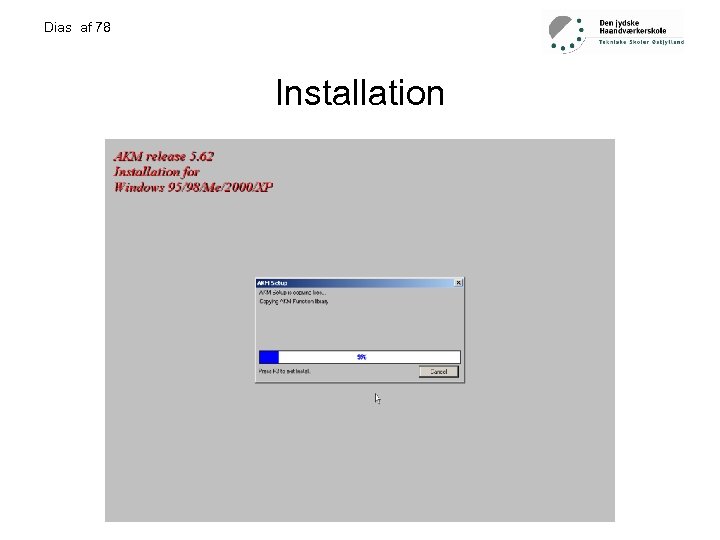

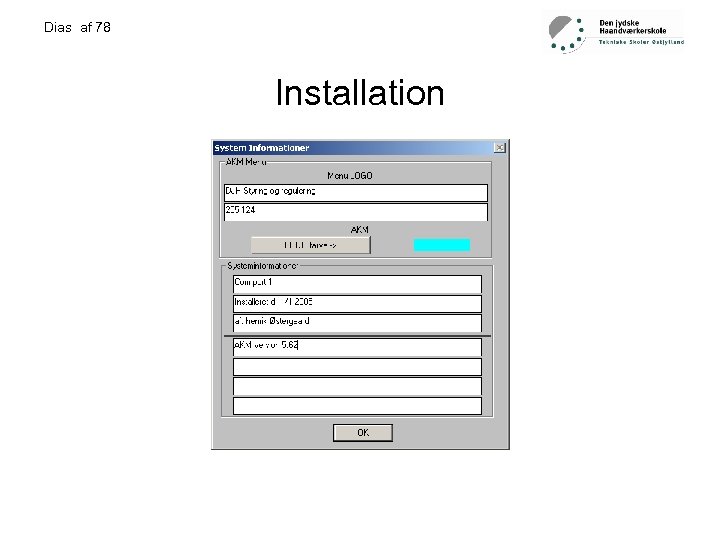

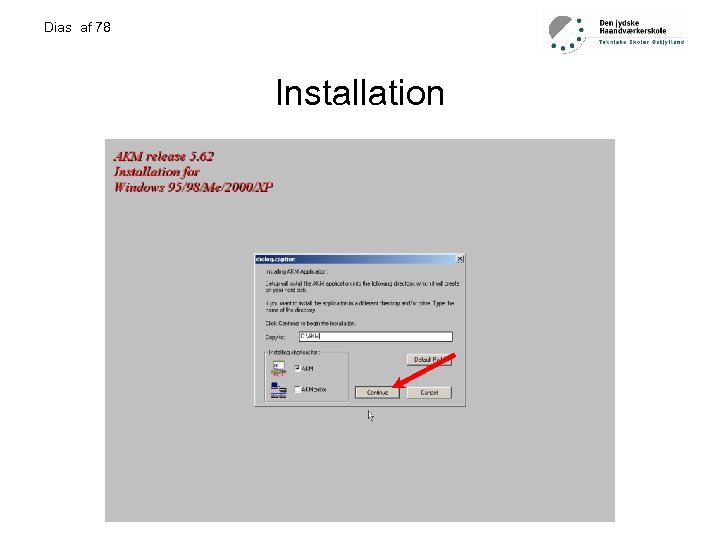

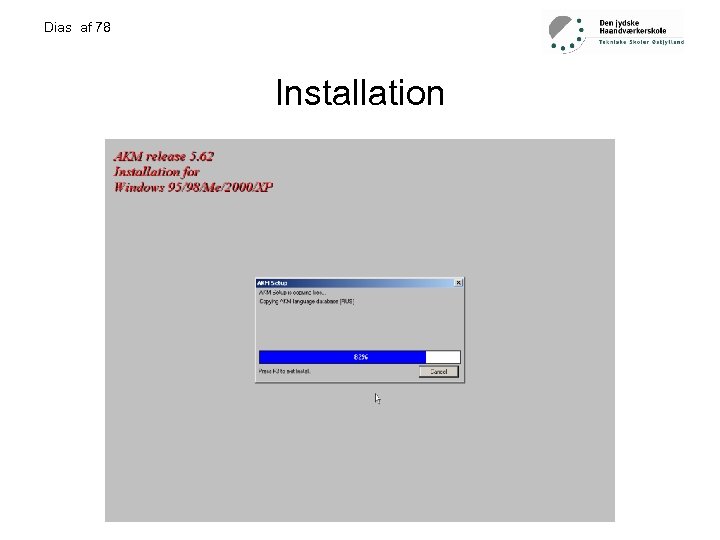

Dias af 78 Installation

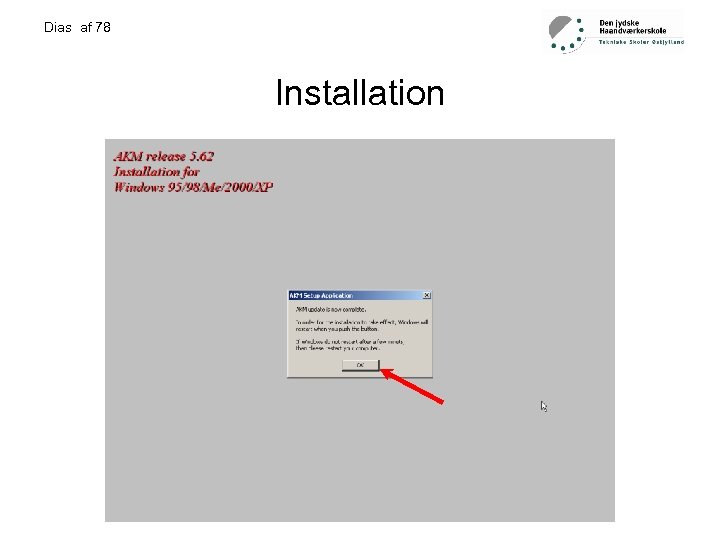

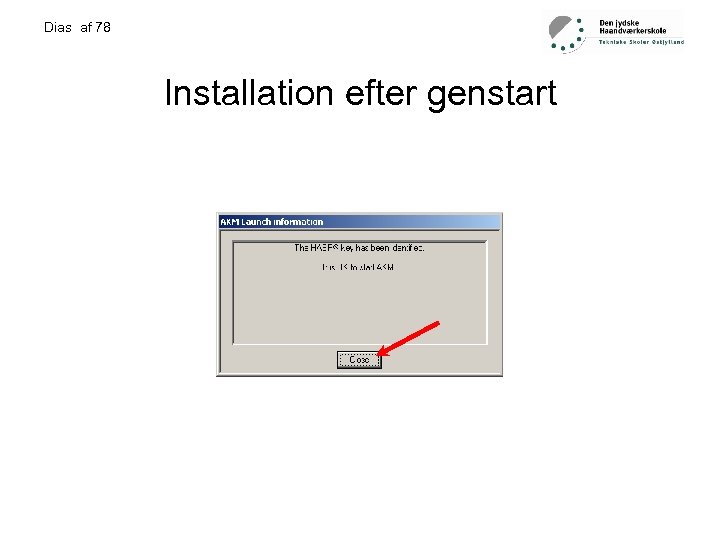

Dias af 78 Installation efter genstart

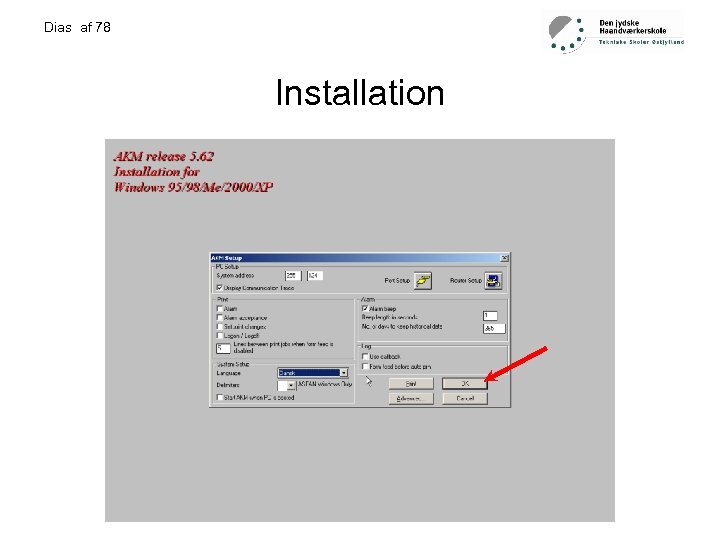

Dias af 78 Installation

Dias af 78 Log ind Nølgeord: AKM 1

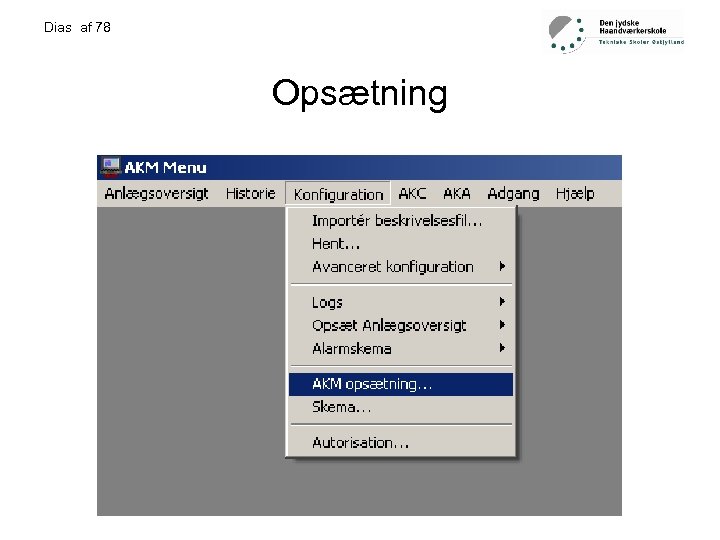

Dias af 78 Opsætning

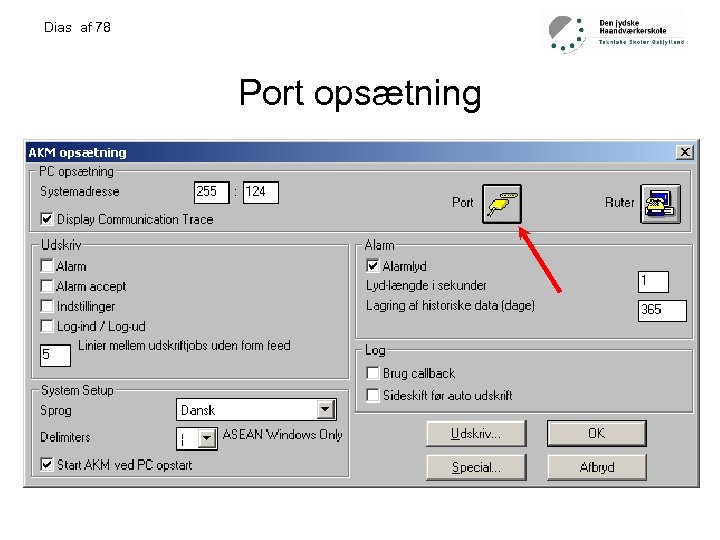

Dias af 78 Port opsætning

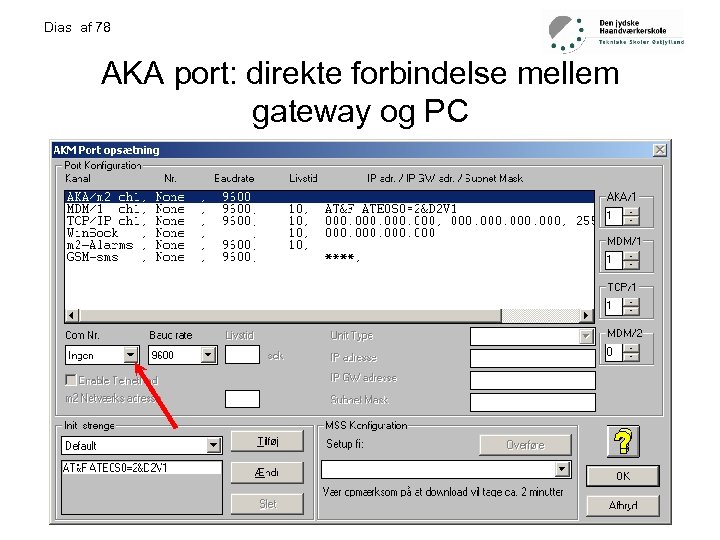

Dias af 78 AKA port: direkte forbindelse mellem gateway og PC

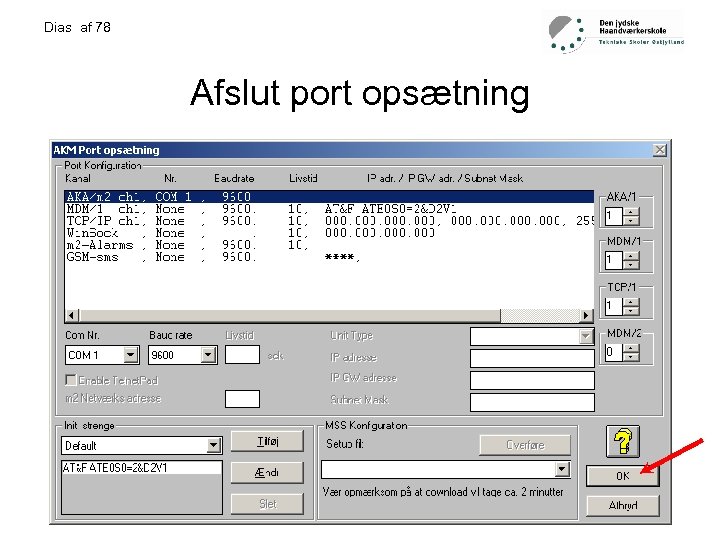

Dias af 78 Afslut port opsætning

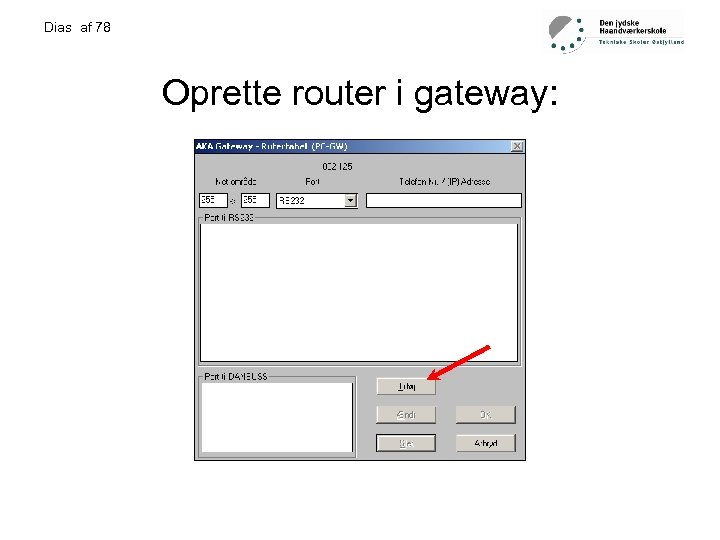

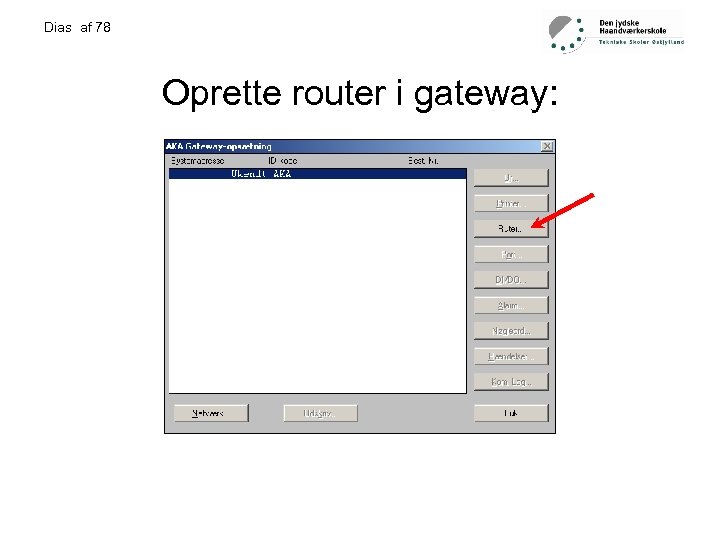

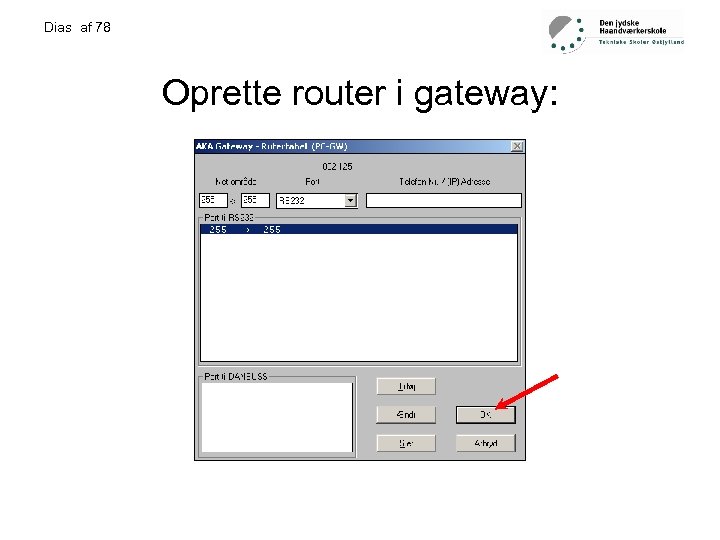

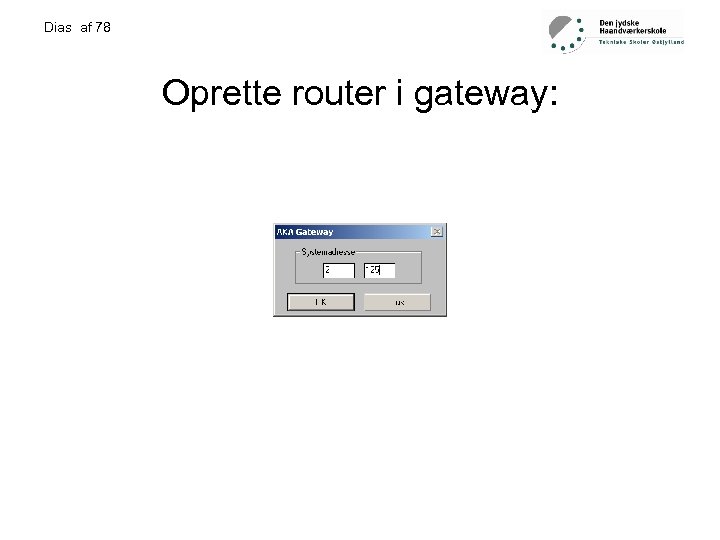

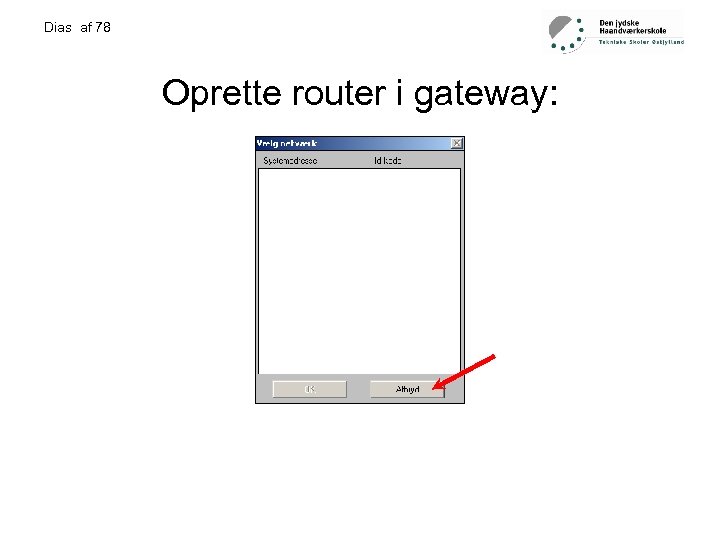

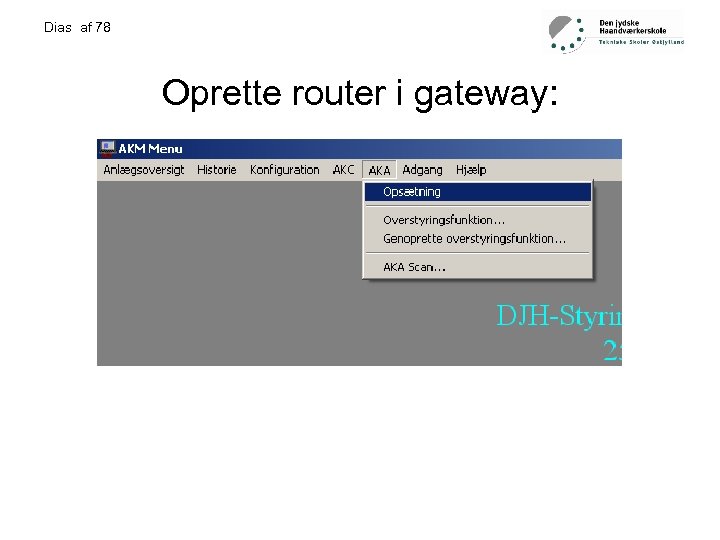

Dias af 78 Oprette router i gateway:

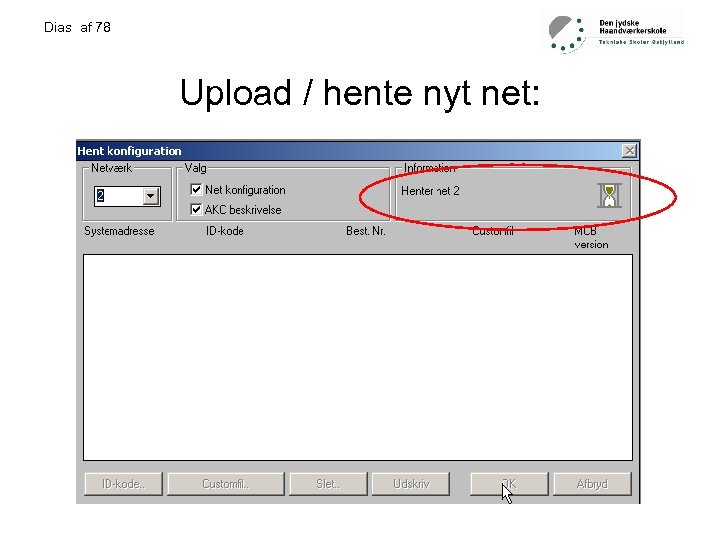

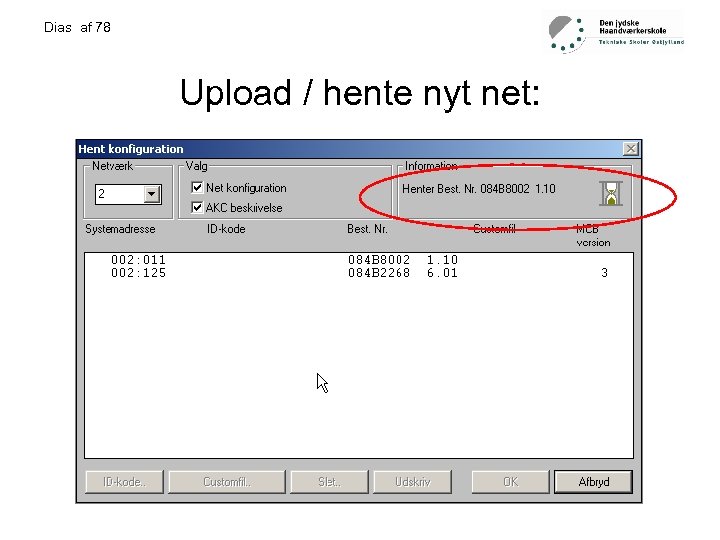

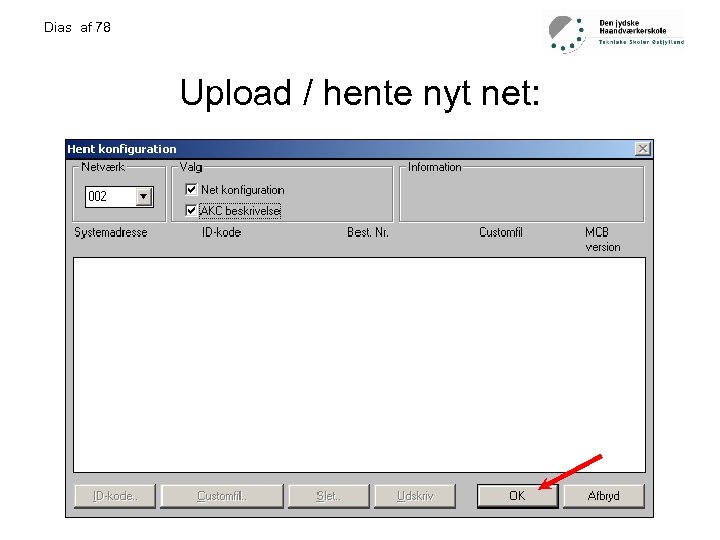

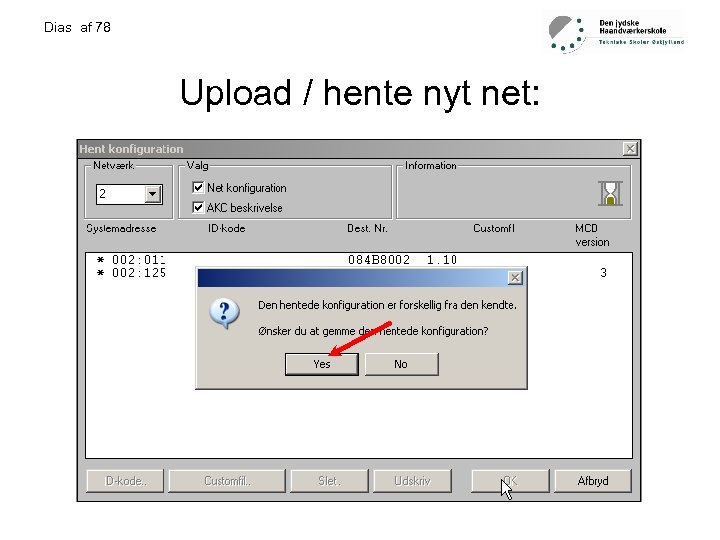

Dias af 78 Upload / hente nyt net:

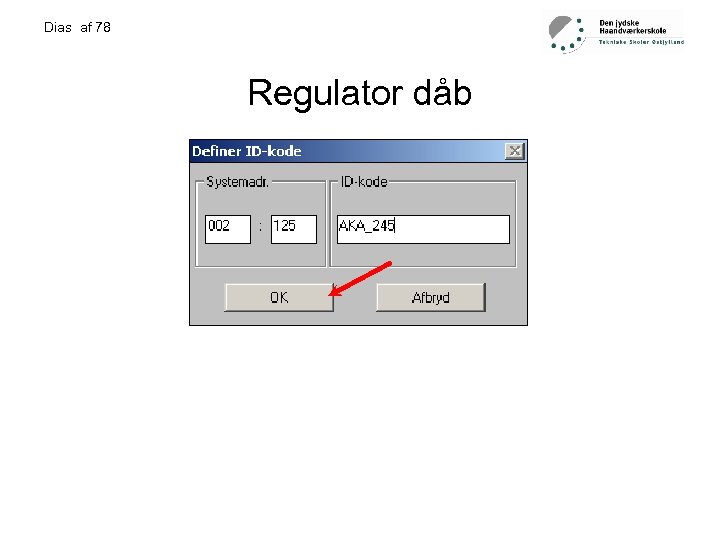

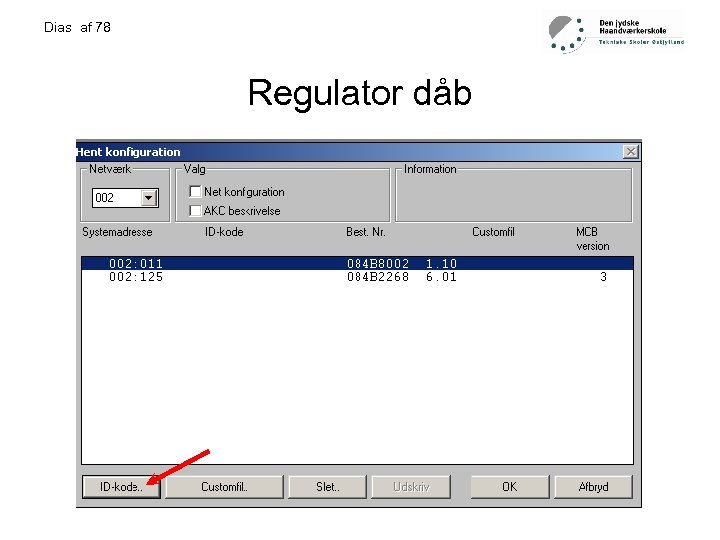

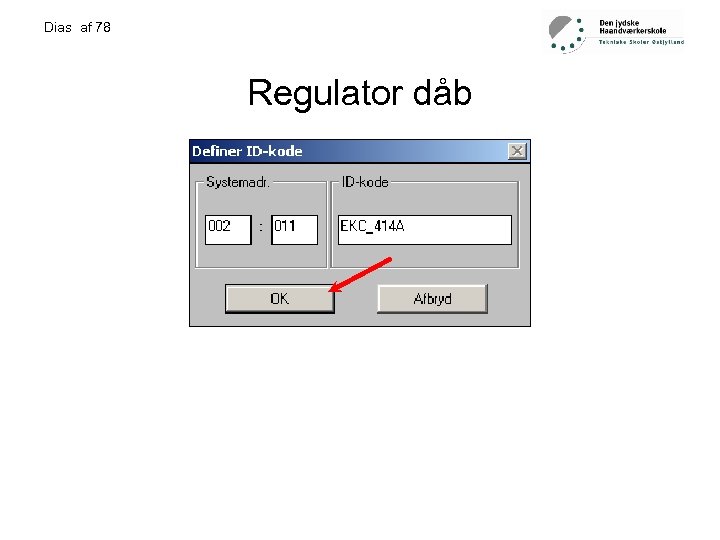

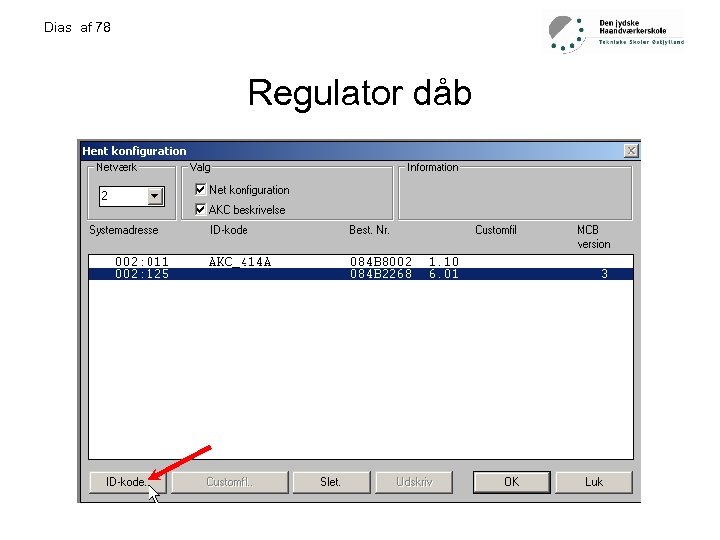

Dias af 78 Regulator dåb

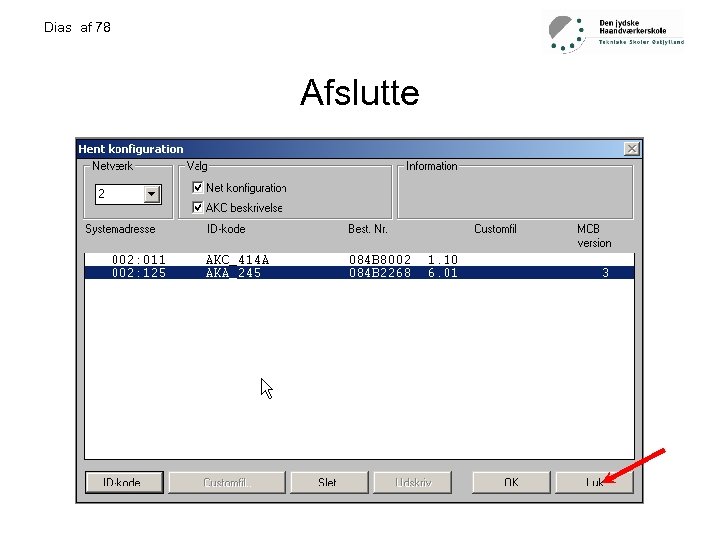

Dias af 78 Afslutte

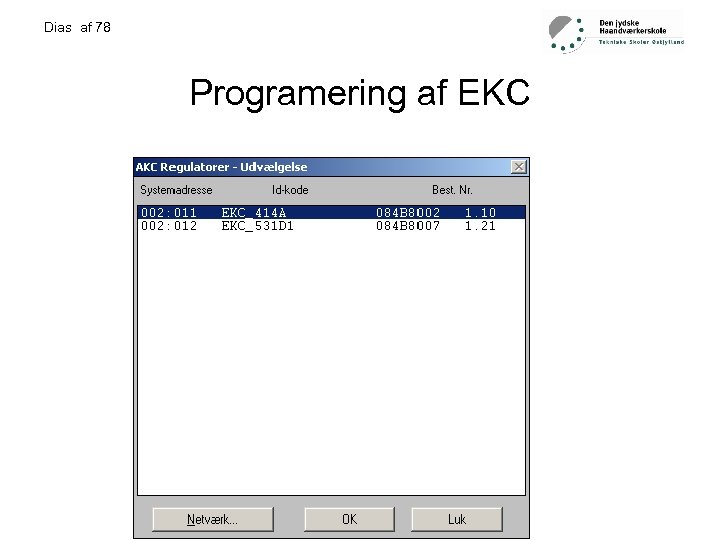

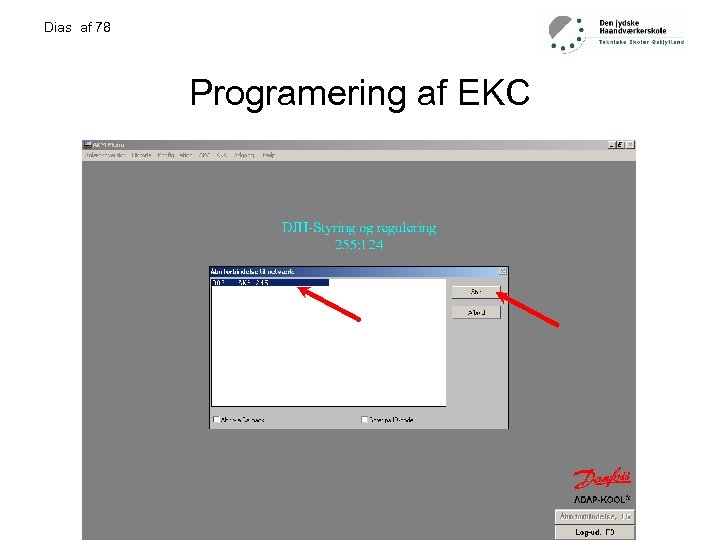

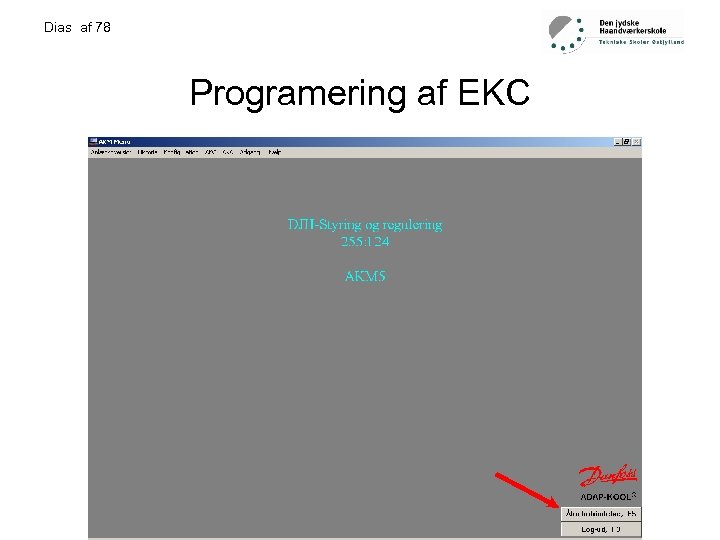

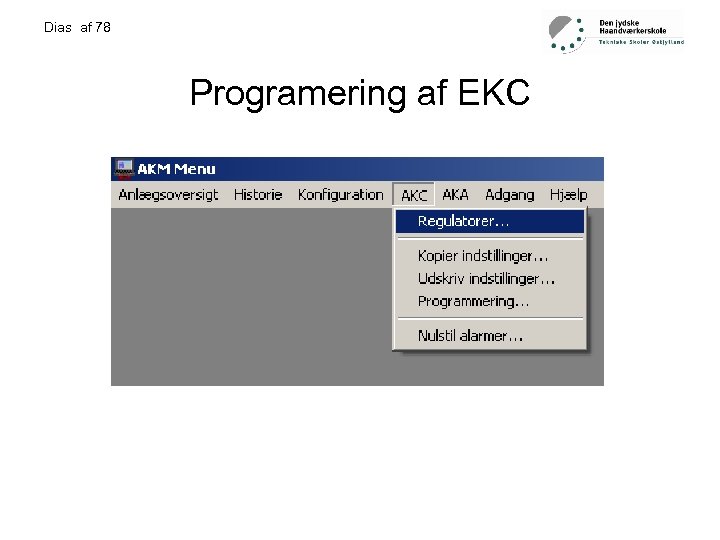

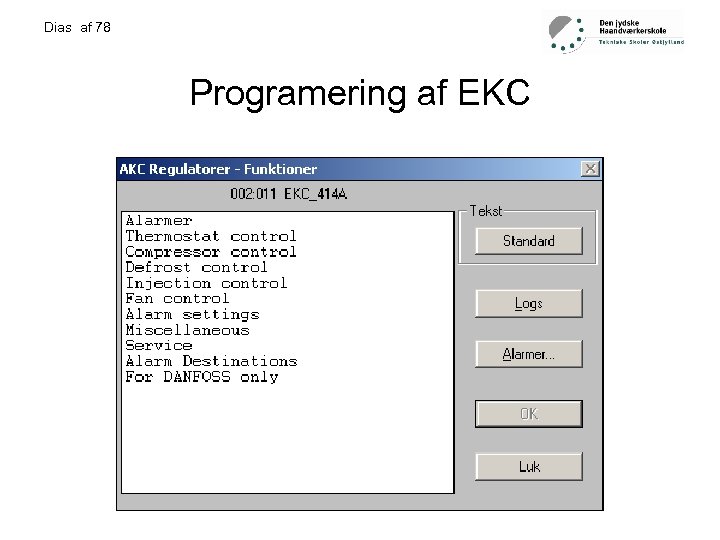

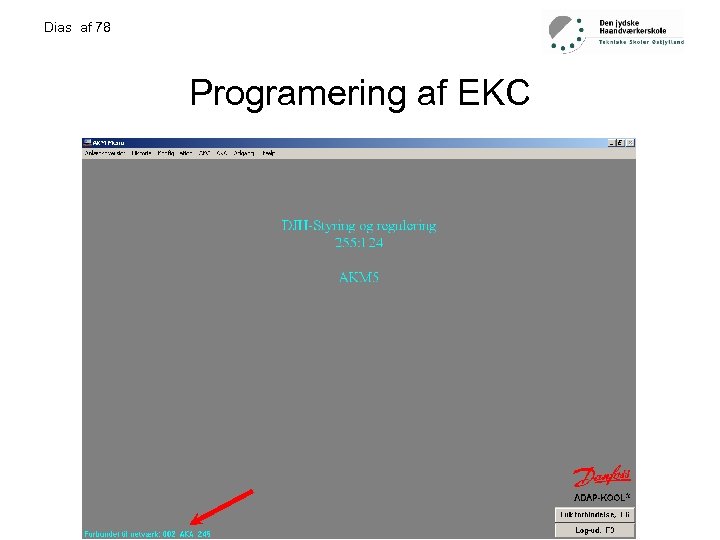

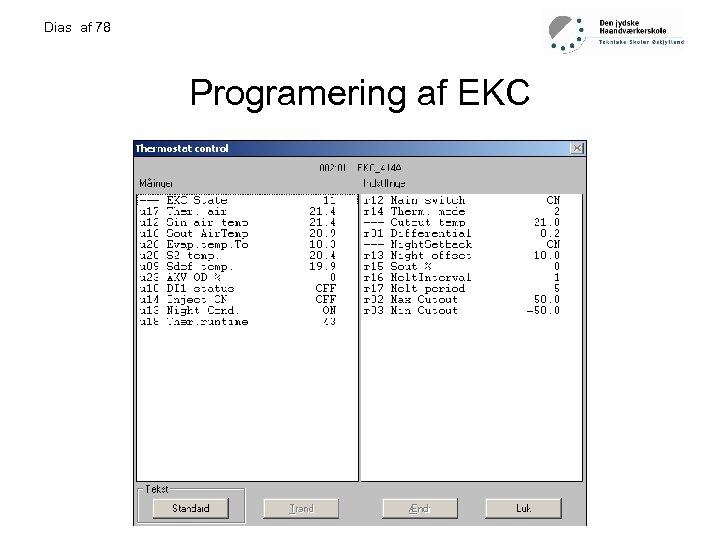

Dias af 78 Programering af EKC

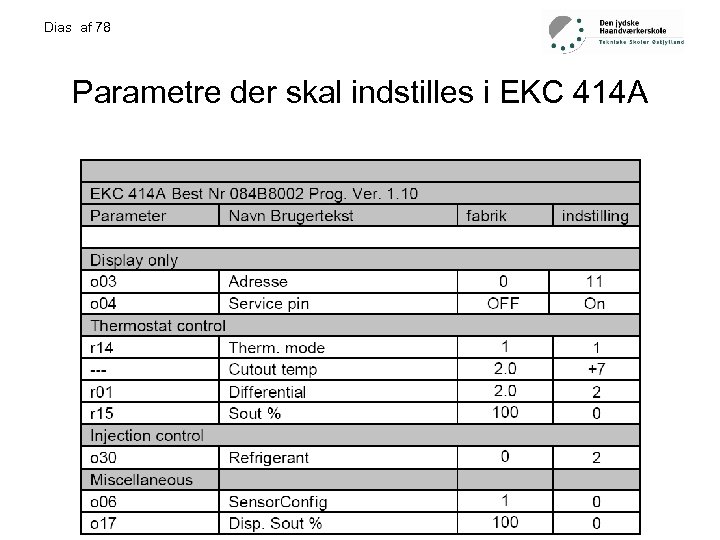

Dias af 78 Parametre der skal indstilles i EKC 414 A

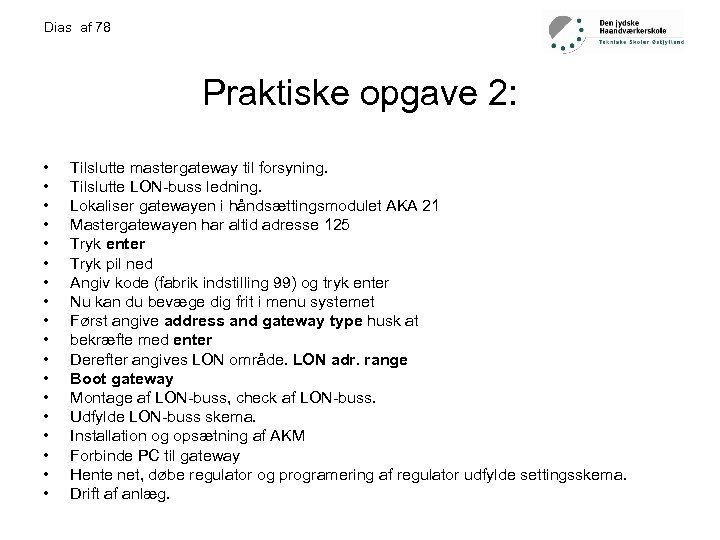

Dias af 78 Praktiske opgave 2: • • • • • Tilslutte mastergateway til forsyning. Tilslutte LON-buss ledning. Lokaliser gatewayen i håndsættingsmodulet AKA 21 Mastergatewayen har altid adresse 125 Tryk enter Tryk pil ned Angiv kode (fabrik indstilling 99) og tryk enter Nu kan du bevæge dig frit i menu systemet Først angive address and gateway type husk at bekræfte med enter Derefter angives LON område. LON adr. range Boot gateway Montage af LON-buss, check af LON-buss. Udfylde LON-buss skema. Installation og opsætning af AKM Forbinde PC til gateway Hente net, døbe regulator og programering af regulator udfylde settingsskema. Drift af anlæg.
