Диаграммы состояния Взаимодействие в твердом состоянии

Диаграммы состояния

Взаимодействие в твердом состоянии Неограниченный раствор Элементы имеют одина- ковый тип решетки и раз- ница в параметрах 8 -10% а)-элемент А , б)- твердый раствор замещения в элементе А

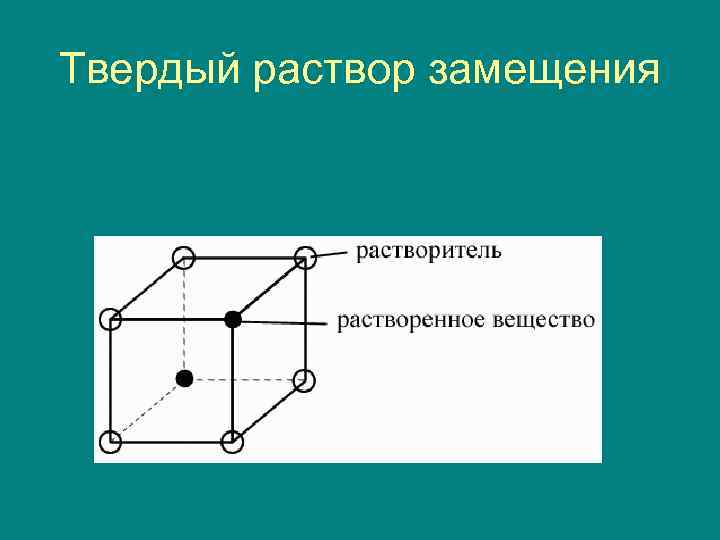

Твердый раствор замещения

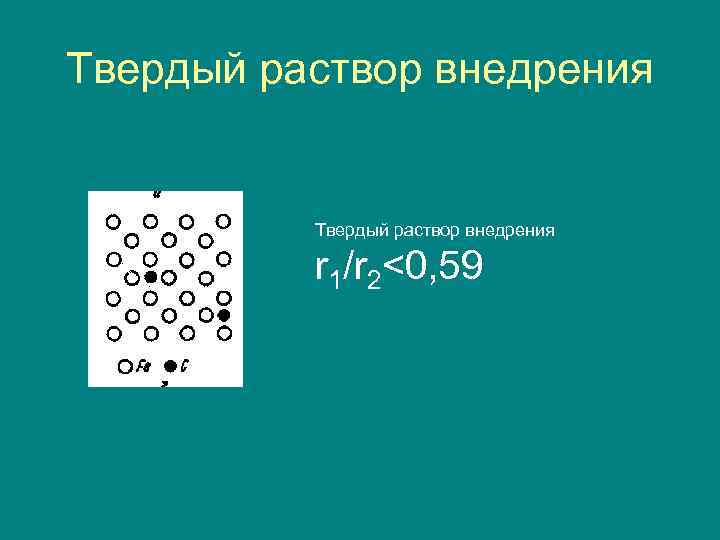

Твердый раствор внедрения r 1/r 2<0, 59

Твердый раствор внедрения

Твердый раствор вычитания Он образуется на основе Соединений и соответствует свободным узлам в кристал- лической решетке, которые должны принадлежать ато- мам одного из элементов

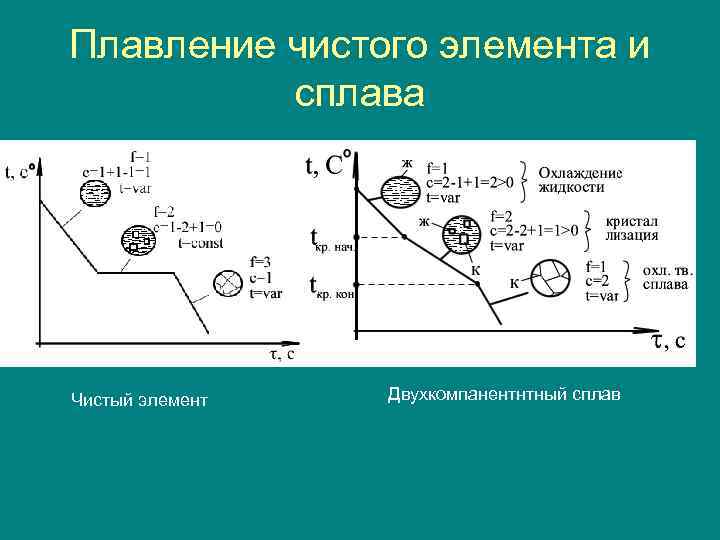

Плавление чистого элемента и сплава Чистый элемент Двухкомпанентнтный сплав

Диаграмма с образованием непрерывного ряда твердых растворов

Количество и состав фаз, находящихся в равновесии 1 - начало плавления сплава; 2 - конец плавления сплава. Кол-во жидкой и твердой фаза при температуре t 1 Точками h-1 –определяются составы жидкости в процессе кристаллизации; g-2 – составы твердой фазы.

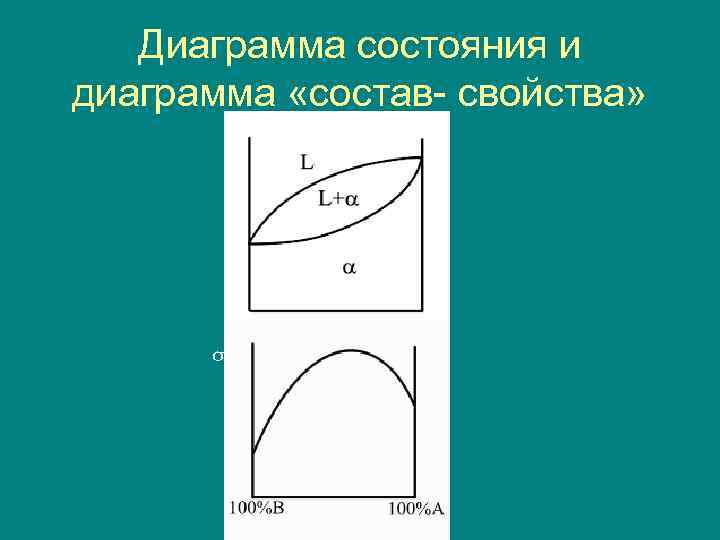

Диаграмма состояния и диаграмма «состав- свойства» σ

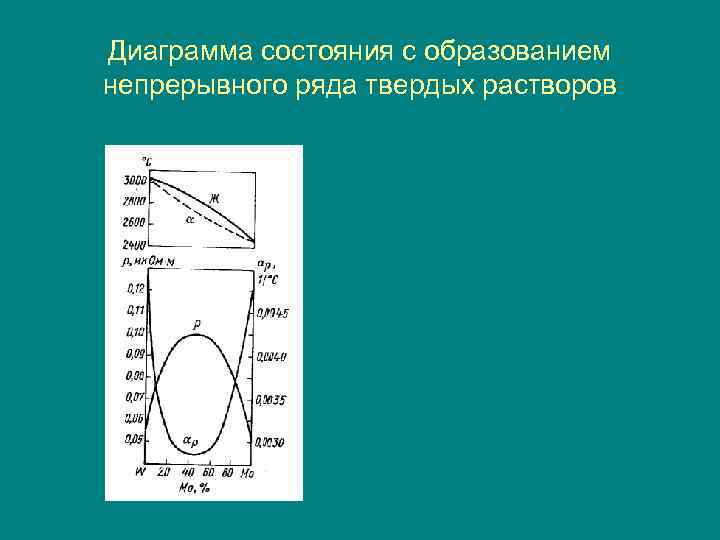

Диаграмма состояния с образованием непрерывного ряда твердых растворов

Диаграмма с образованием непрерывного ряда твердых растворов Сплавы этого типа используются как сплавы высокого эленктросопротивле- ния- манганины и константаны

Микроструктура твердого раствора Сu-Ni

Диаграмма эвтектического типа Доэвтектический Эвтектический Заэвтекти- сплав ческий сплав Жb = αd +βc-Эвтектическая реакция С=0 Эвтектический сплав кристаллизуется как чистый элемент

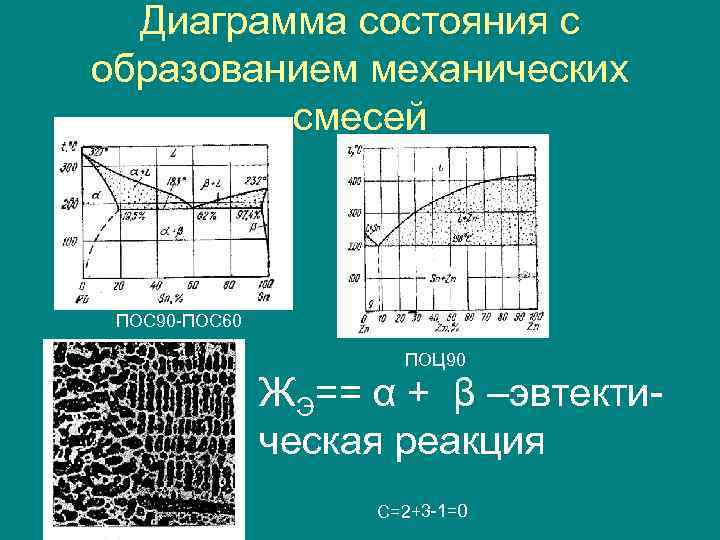

Диаграмма состояния с образованием механических смесей ПОС 90 -ПОС 60 ПОЦ 90 ЖЭ== α + β –эвтекти- ческая реакция С=2+3 -1=0

Структура при эвтектическом взаимодействии Твердый раствор Доэвтектический сплав Эвтектика (α+ β) на основе Pb- α α+ эвтектика (α+ β) Заэвтектический сплав β+эвтектика (α+ β) Твердый раствор на основе Sb -β

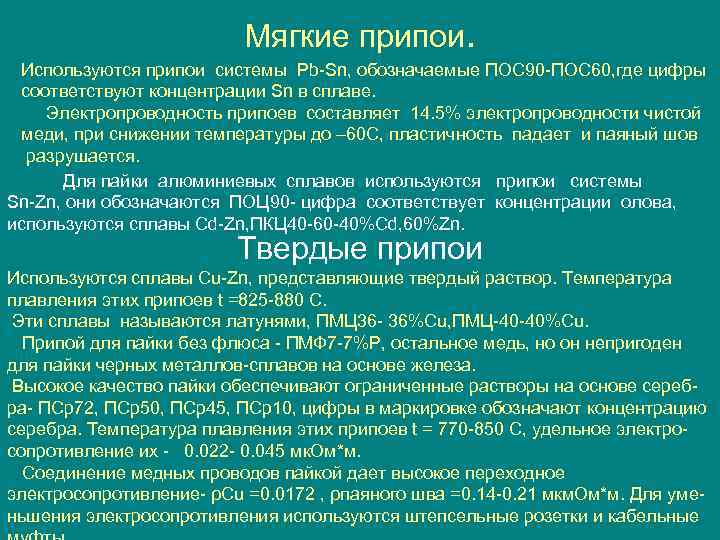

Мягкие припои. Используются припои системы Pb-Sn, обозначаемые ПОС 90 -ПОС 60, где цифры соответствуют концентрации Sn в сплаве. Электропроводность припоев составляет 14. 5% электропроводности чистой меди, при снижении температуры до – 60 С, пластичность падает и паяный шов разрушается. Для пайки алюминиевых сплавов используются припои системы Sn-Zn, они обозначаются ПОЦ 90 - цифра соответствует концентрации олова, используются сплавы Cd-Zn, ПКЦ 40 -60 -40%Cd, 60%Zn. Твердые припои Используются сплавы Cu-Zn, представляющие твердый раствор. Температура плавления этих припоев t =825 -880 C. Эти сплавы называются латунями, ПМЦ 36 - 36%Cu, ПМЦ-40 -40%Cu. Припой для пайки без флюса - ПМФ 7 -7%P, остальное медь, но он непригоден для пайки черных металлов-сплавов на основе железа. Высокое качество пайки обеспечивают ограниченные растворы на основе сереб- ра- ПСр72, ПСр50, ПСр45, ПСр10, цифры в маркировке обозначают концентрацию серебра. Температура плавления этих припоев t = 770 -850 C, удельное электро- сопротивление их - 0. 022 - 0. 045 мк. Ом*м. Соединение медных проводов пайкой дает высокое переходное электросопротивление- ρCu =0. 0172 , ρпаяного шва =0. 14 -0. 21 мкм. Ом*м. Для уме- ньшения электросопротивления используются штепсельные розетки и кабельные

Литейные эвтектические сплавы Литейные сплавы на основе Al- силумины Они имеют самую низкую температуру плавление, узкий интервал кристаллизации и высокую жидкотекуческть Эвтектические сплавы обладают доста- точной прочностью, пониженной пластич- ностью, хорошими литейными свойствами: узким интервалом кристаллизации. - пониженной ликвацией, высокой жидко- текучестью- хорошо заполняют литейную форму, имеют сосредоточенную усадочную раковину, которую выводят в прибыль и получают плотную отливку.

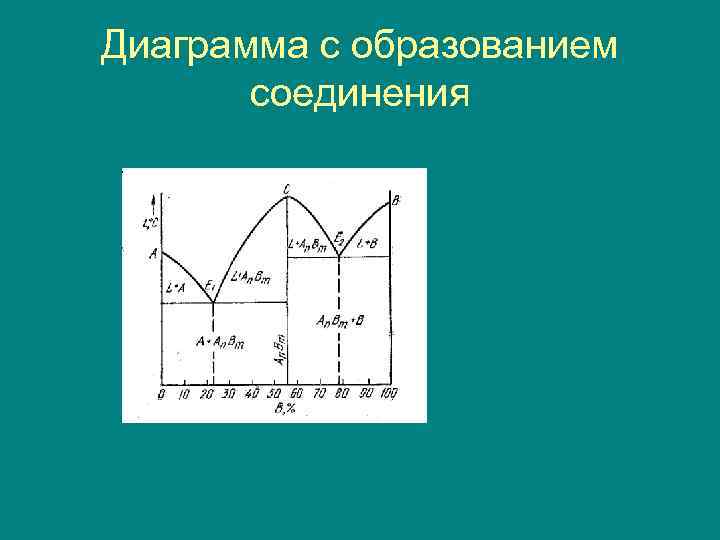

Диаграмма с образованием соединения

Диаграммы состояния и диаграммы «состав- свойства» 1 2 3 4 1 - эвтектика с мин растворимостью в твердом состоянии; 2 - образование непрерывного ряда твердых растворов; 3 - эвтектика с образование ограниченных твердых растворов; 4 - образование соединения.

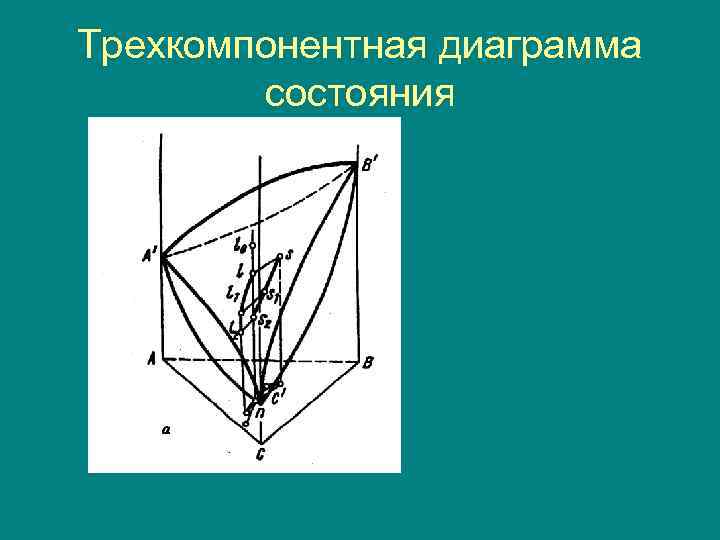

Трехкомпонентная диаграмма состояния

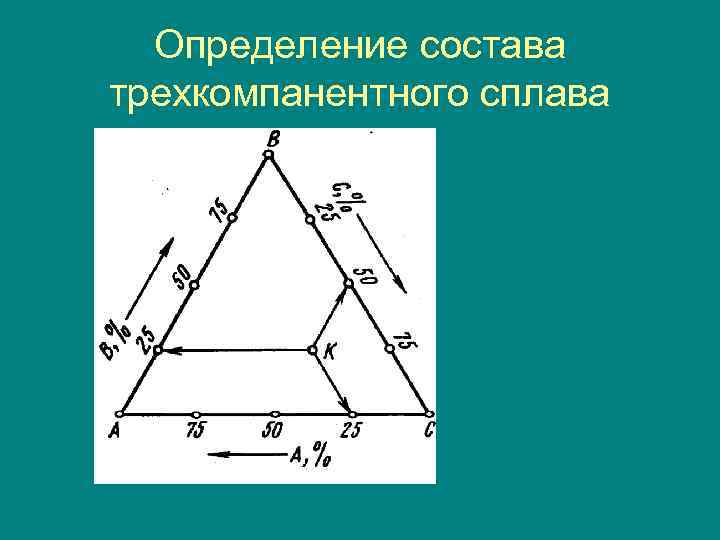

Определение состава трехкомпанентного сплава

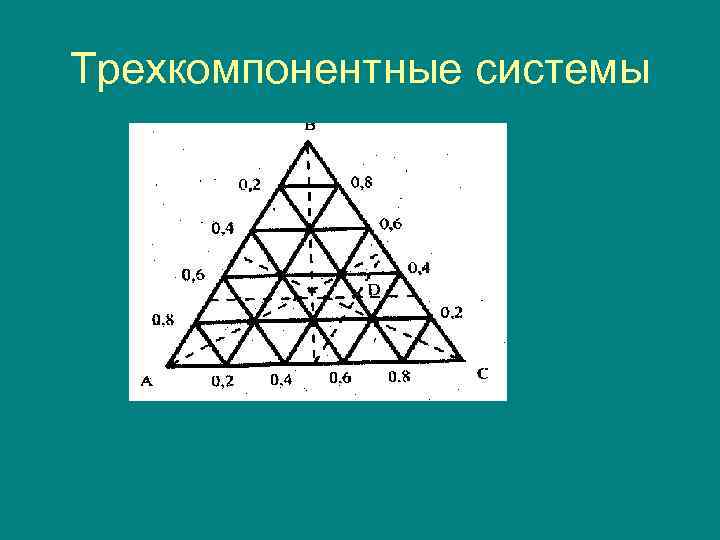

Трехкомпонентные системы

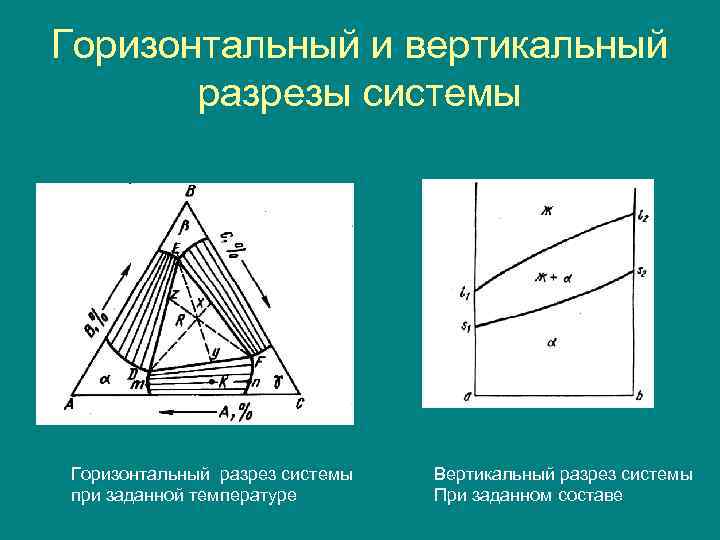

Горизонтальный и вертикальный разрезы системы Горизонтальный разрез системы Вертикальный разрез системы при заданной температуре При заданном составе

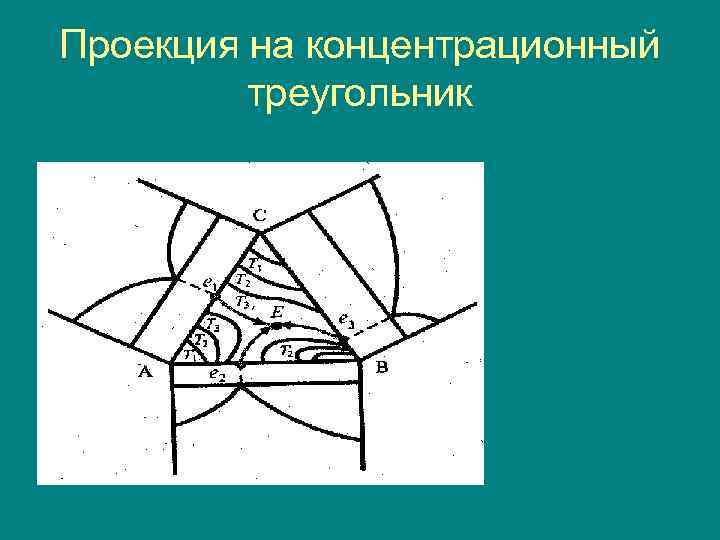

Проекция на концентрационный треугольник
