Диагностика технического состояния кабельных линий приборами OWTS и CD-31. Ковригин Леонид Александрович E-mail: KTEI@pstu. ru
Частичные разряды

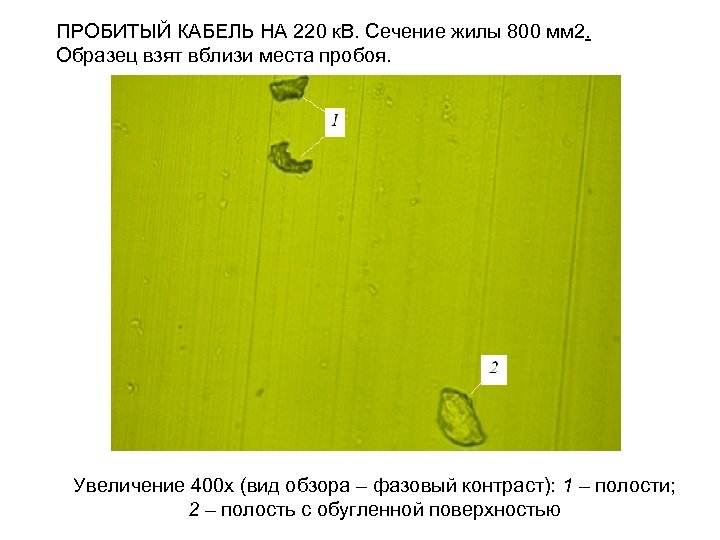

ПРОБИТЫЙ КАБЕЛЬ НА 220 к. В. Сечение жилы 800 мм 2. Образец взят вблизи места пробоя. Увеличение 400 х (вид обзора – фазовый контраст): 1 – полости; 2 – полость с обугленной поверхностью

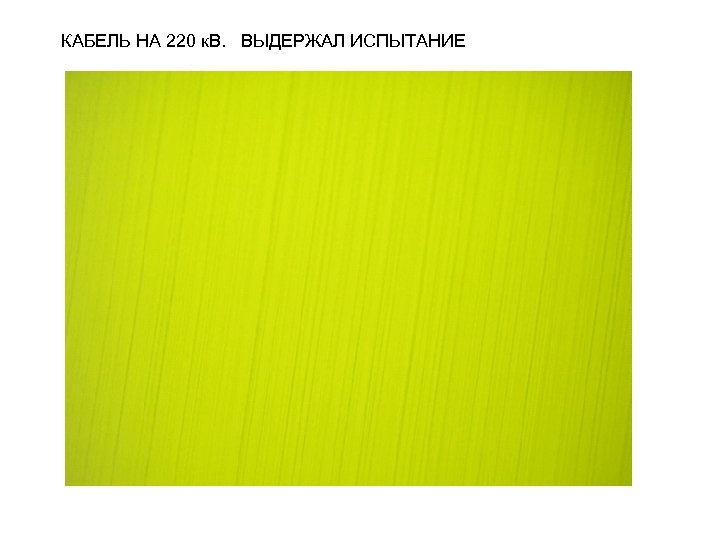

КАБЕЛЬ НА 220 к. В. ВЫДЕРЖАЛ ИСПЫТАНИЕ

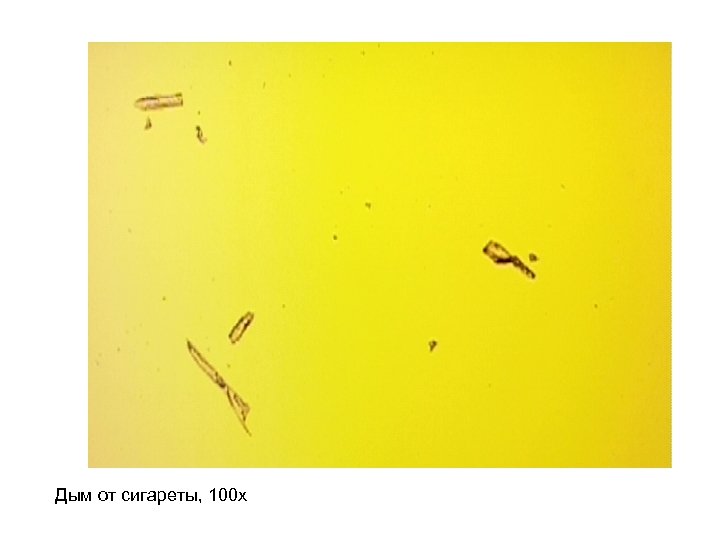

Дым от сигареты, 100 х

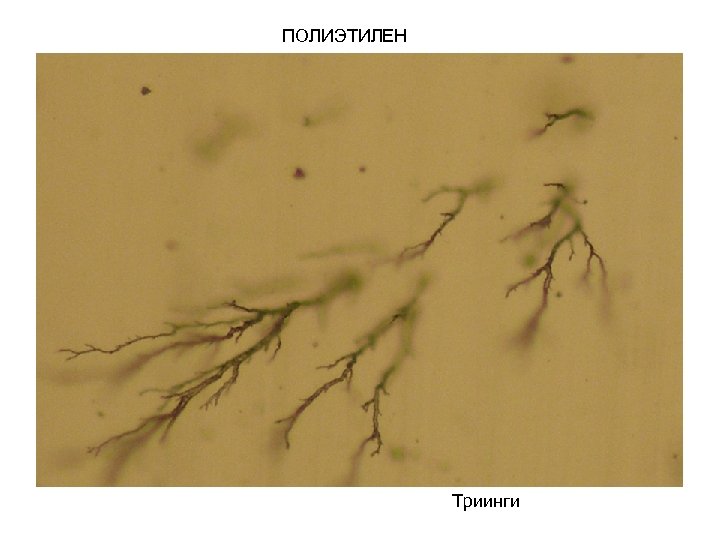

ПОЛИЭТИЛЕН Триинги

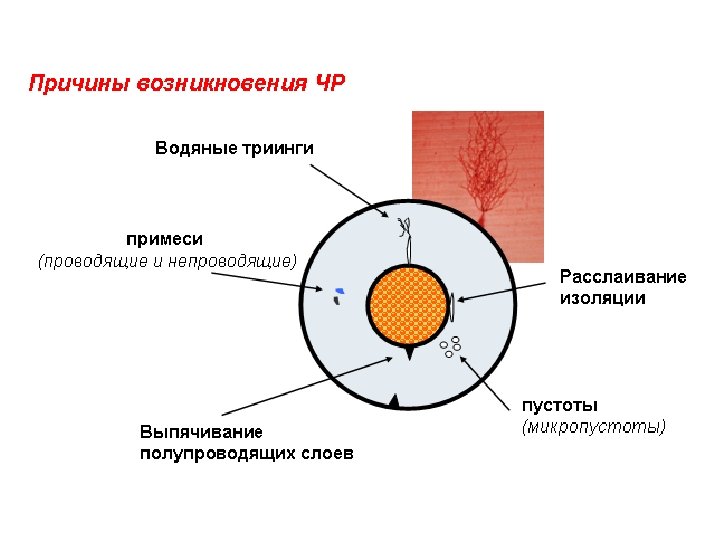

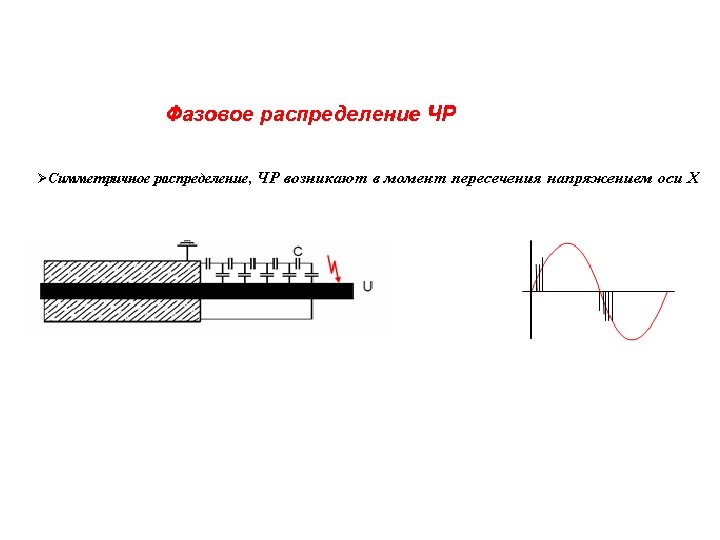

Причины возникновения ЧР в кабелях с пропитанной бумажной изоляцией

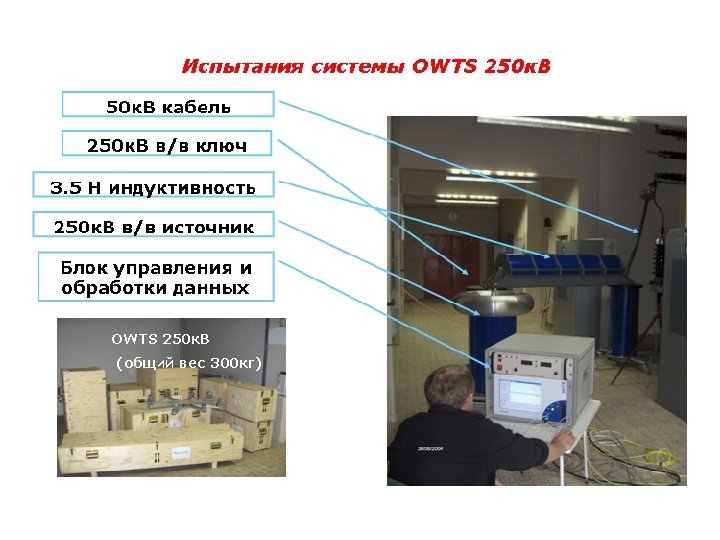

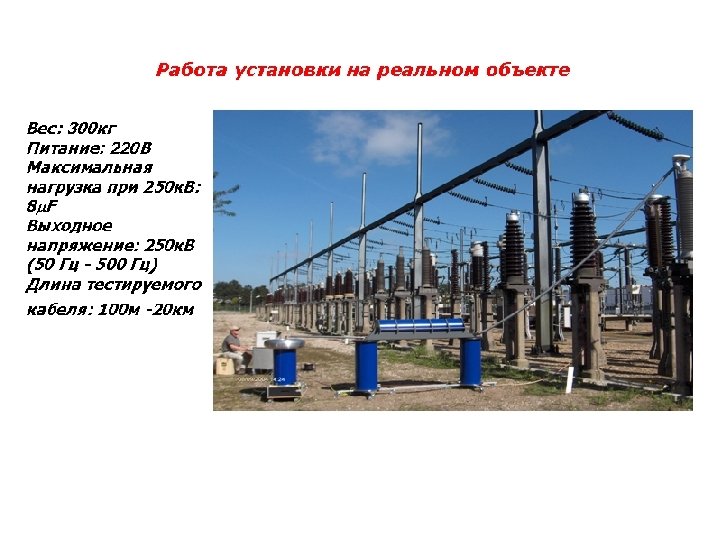

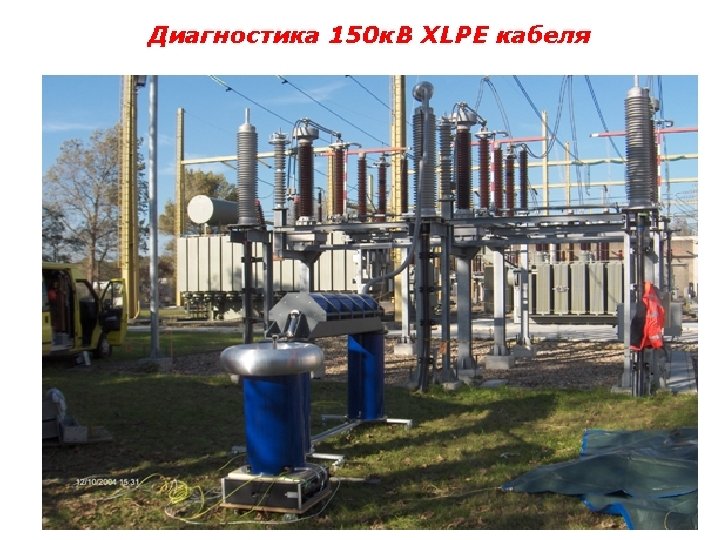

Общий вид OWTS

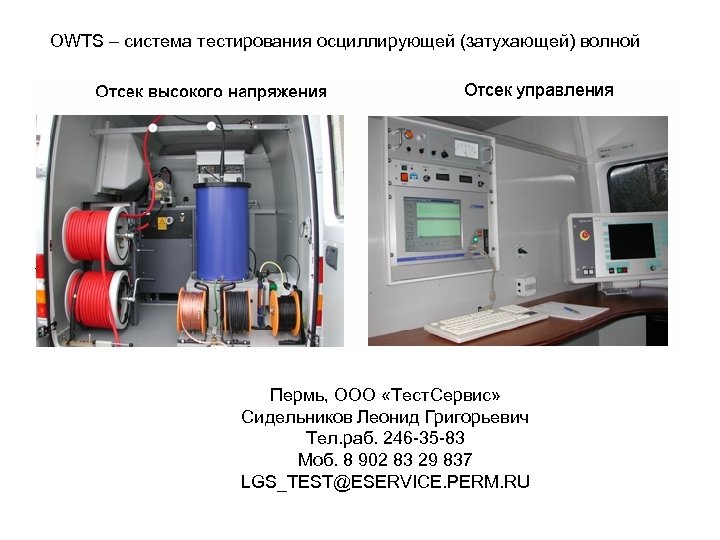

OWTS – система тестирования осциллирующей (затухающей) волной Пермь, ООО «Тест. Сервис» Сидельников Леонид Григорьевич Тел. раб. 246 -35 -83 Моб. 8 902 83 29 837 LGS_TEST@ESERVICE. PERM. RU
Измерение частичных разрядов 1. Прибор OWTS (система тестирования затухающей волной) – позволяет измерить интенсивность частичных разрядов по длине кабельной линии и напряжение зажигания и гашения частичных разрядов. Схема создания затухающей колебательной волны в кабельной : R – ограничительное сопротивление; K – высоковольтный электронный ключ; L – катушка индуктивности; C – емкость кабельной линии

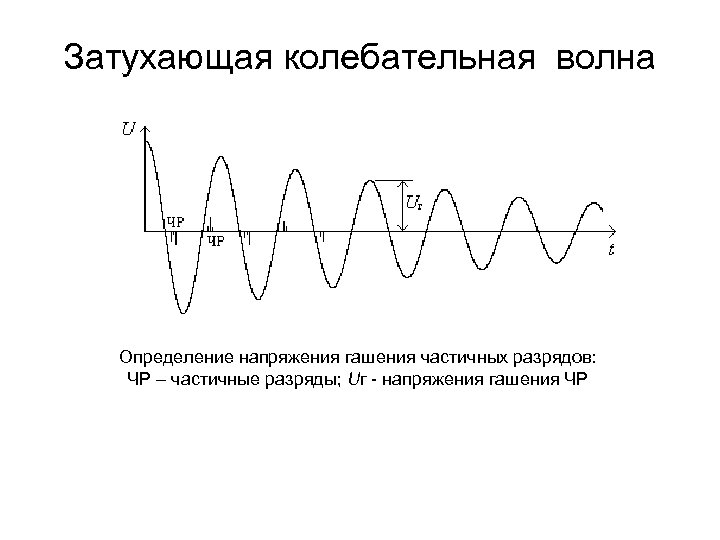

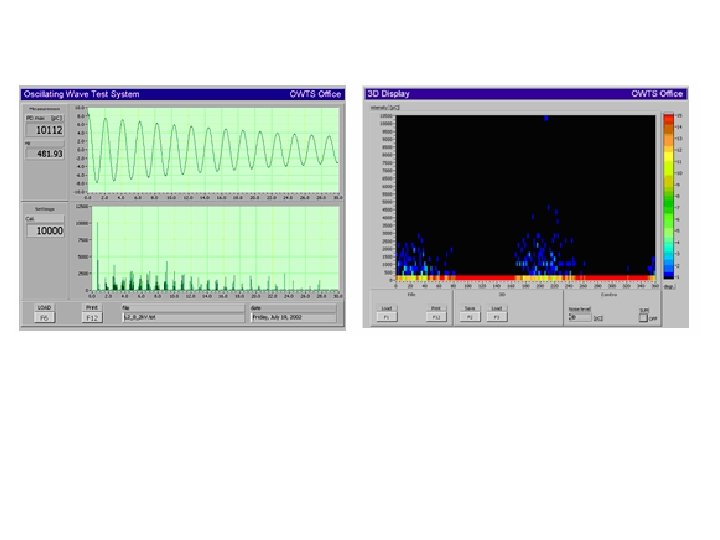

Затухающая колебательная волна Определение напряжения гашения частичных разрядов: ЧР – частичные разряды; Uг - напряжения гашения ЧР

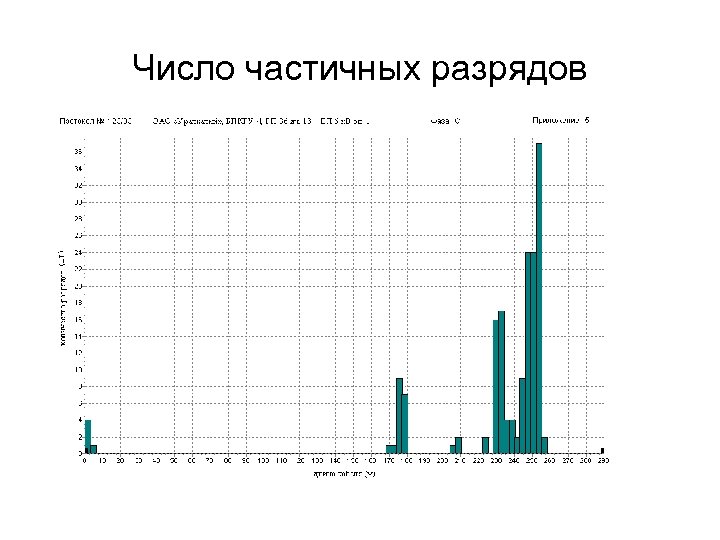

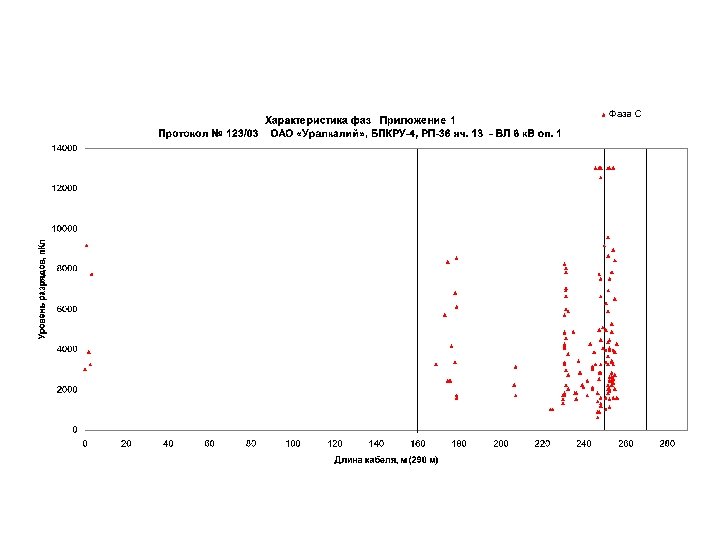

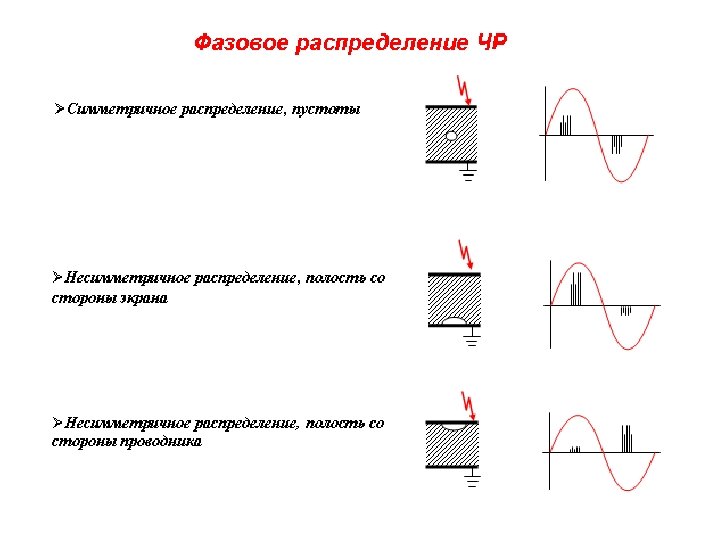

Число частичных разрядов
Кабели с полиэтиленовой изоляцией

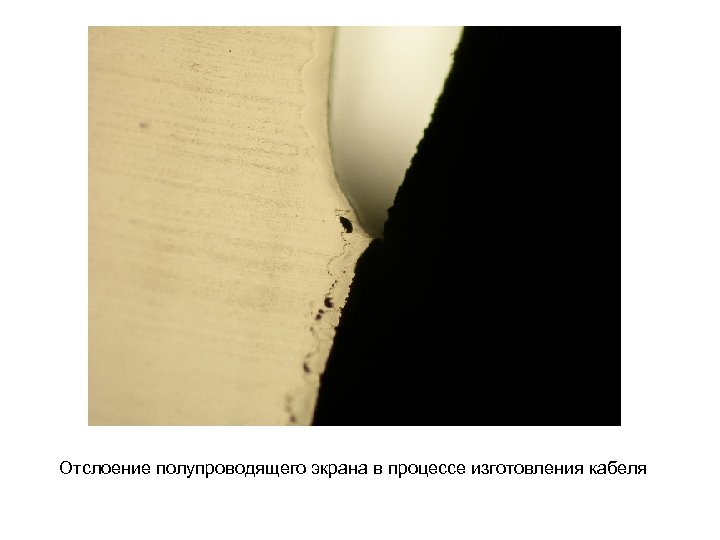

Отслоение полупроводящего экрана в процессе изготовления кабеля

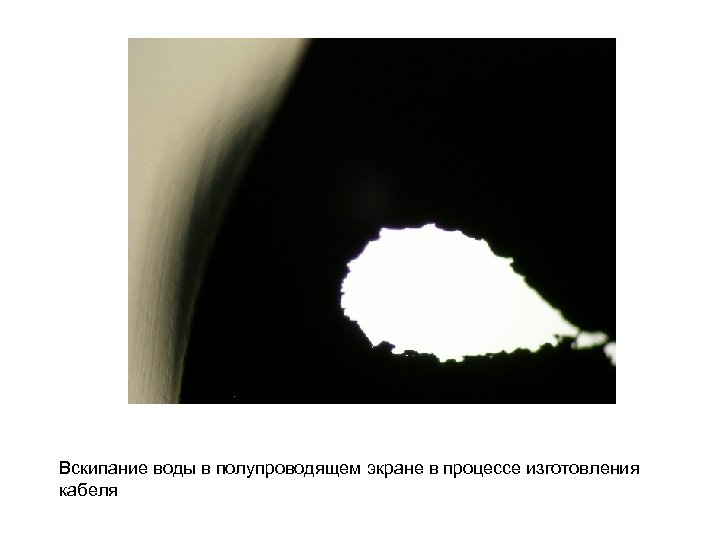

Вскипание воды в полупроводящем экране в процессе изготовления кабеля

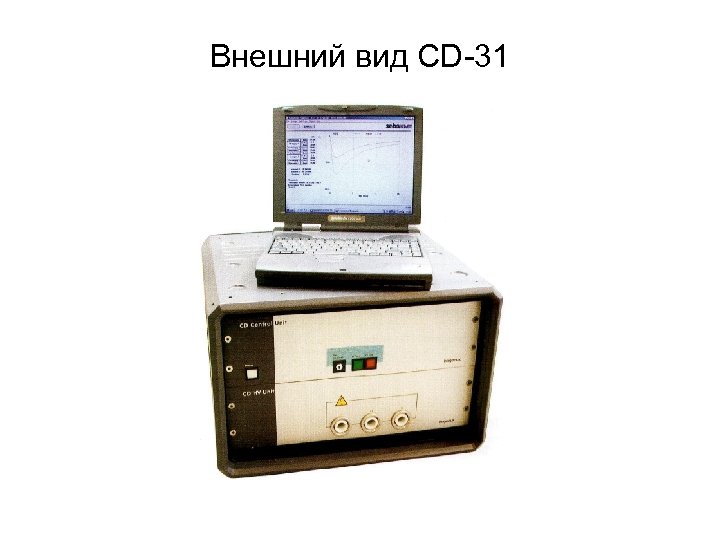

Внешний вид CD-31

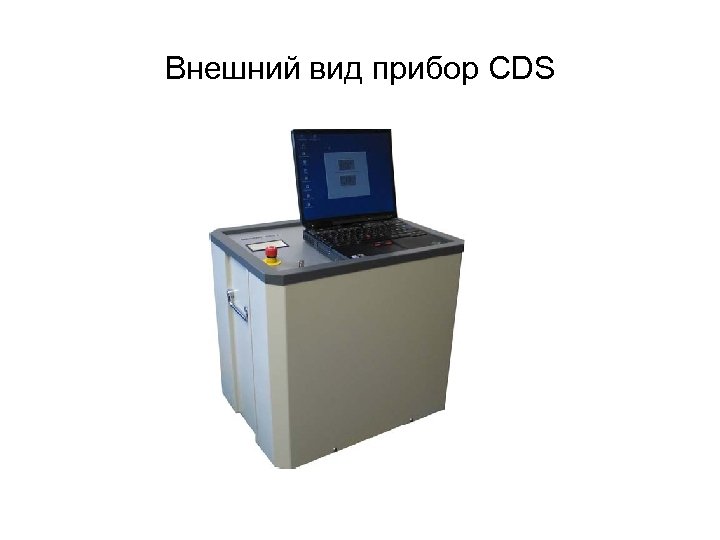

Внешний вид прибор CDS
СХЕМА ИЗМЕРЕНИЯ ВОЗВРАТНОГО НАПРЯЖЕНИЯ Чем больше неднородность изоляции, тем больше величина возвратного напряжения.

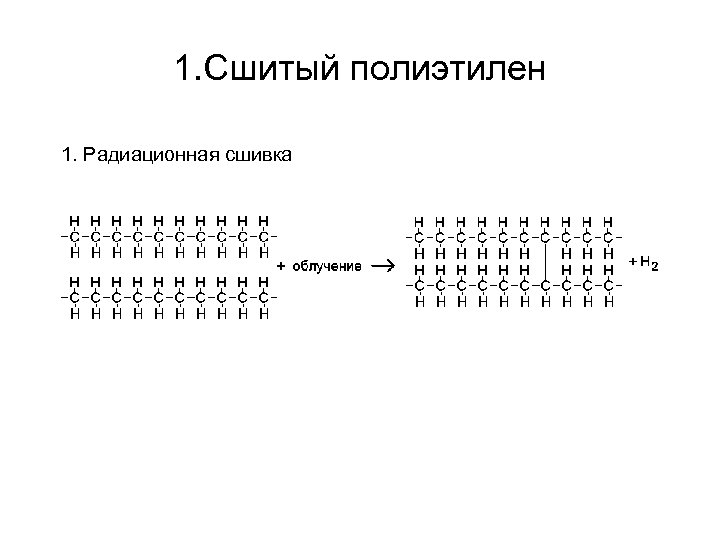

1. Сшитый полиэтилен 1. Радиационная сшивка
2. Сшитый полиэтилен 2. Сшивка перекисью дикумила.

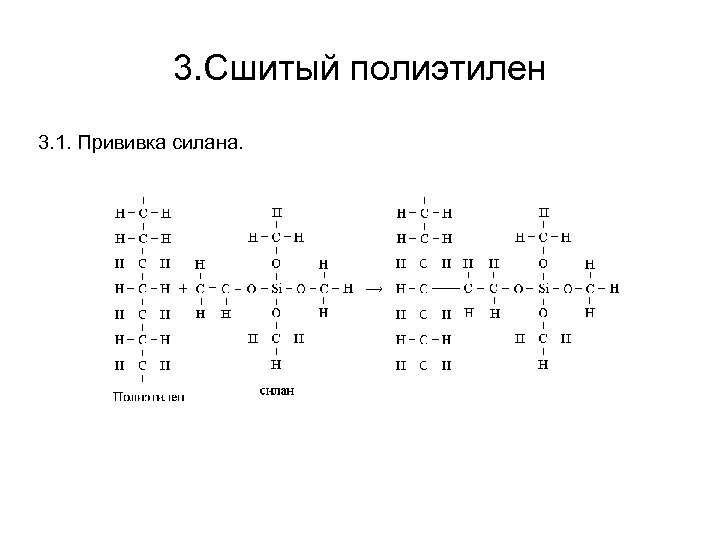

3. Сшитый полиэтилен 3. 1. Прививка силана.

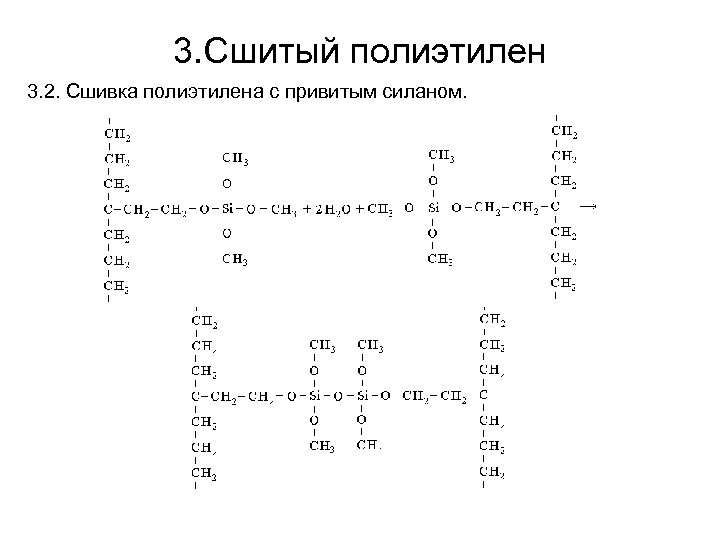

3. Сшитый полиэтилен 3. 2. Сшивка полиэтилена с привитым силаном.

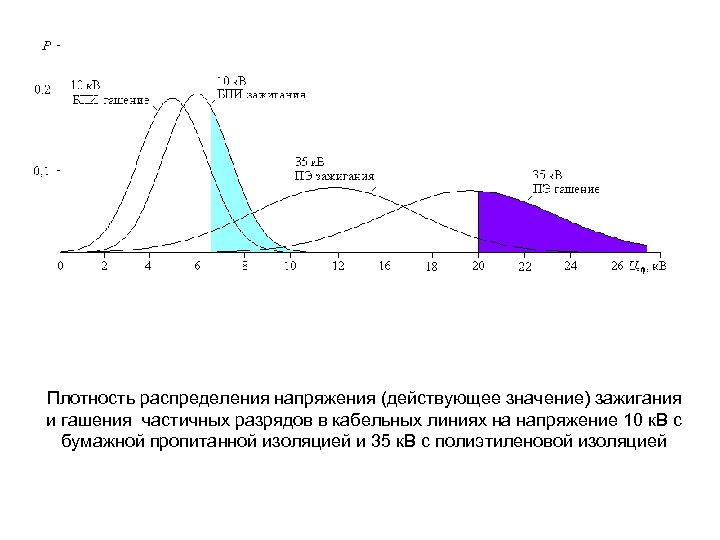

Плотность распределения напряжения (действующее значение) зажигания и гашения частичных разрядов в кабельных линиях на напряжение 10 к. В с бумажной пропитанной изоляцией и 35 к. В с полиэтиленовой изоляцией
Плотность распределения напряжения (действующее значение) возникновения 1 и гашения 2 частичных разрядов в кабельных линиях на напряжение 6 к. В с поливинилхлоридной изоляцией
Гистограмма и плотность вероятности интенсивности частичных разрядов для кабеля с бумажной пропитанной изоляцией на напряжение 10 к. В при испытательном напряжении 6 к. В (действующее значение)

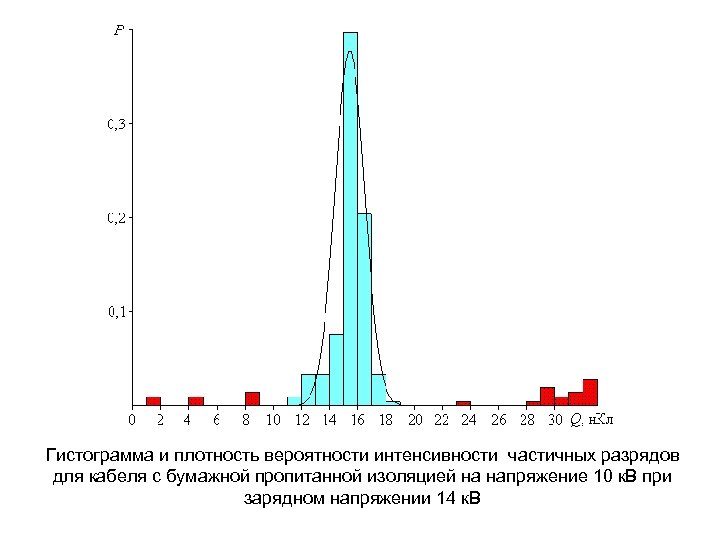

Гистограмма и плотность вероятности интенсивности частичных разрядов для кабеля с бумажной пропитанной изоляцией на напряжение 10 к. В при зарядном напряжении 14 к. В

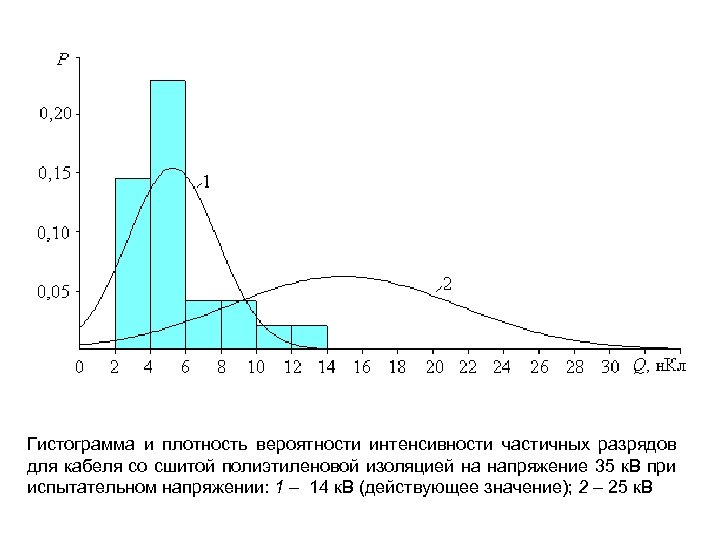

Гистограмма и плотность вероятности интенсивности частичных разрядов для кабеля со сшитой полиэтиленовой изоляцией на напряжение 35 к. В при испытательном напряжении: 1 – 14 к. В (действующее значение); 2 – 25 к. В

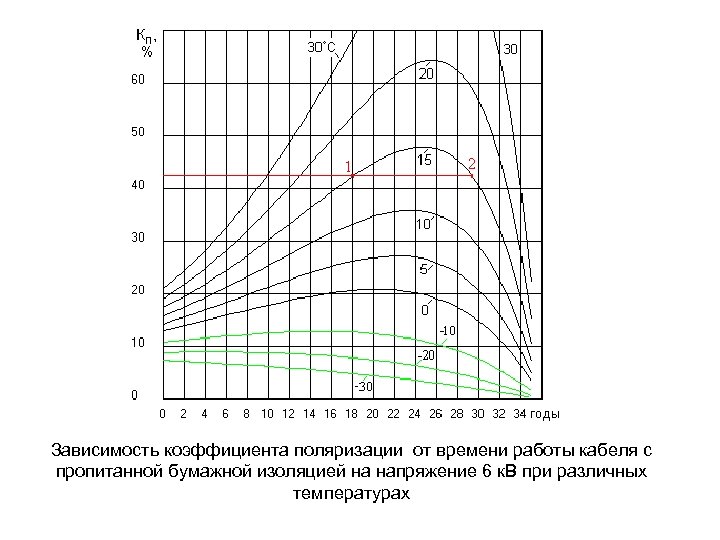

Зависимость коэффициента поляризации от времени работы кабеля с пропитанной бумажной изоляцией на напряжение 6 к. В при различных температурах
