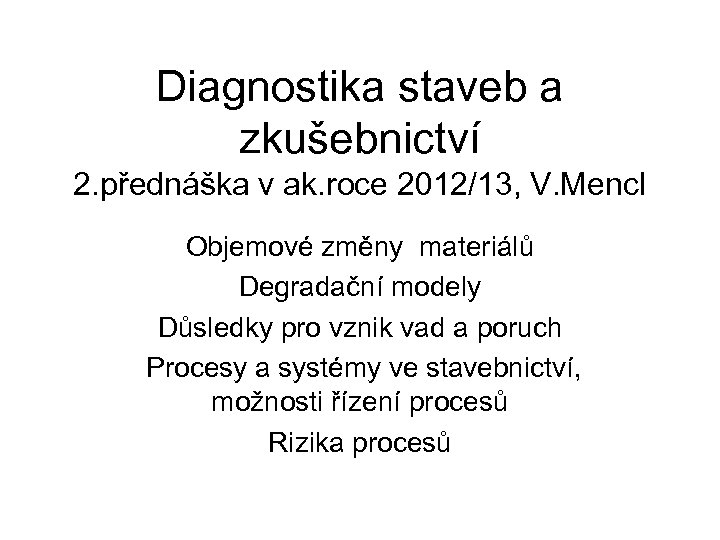

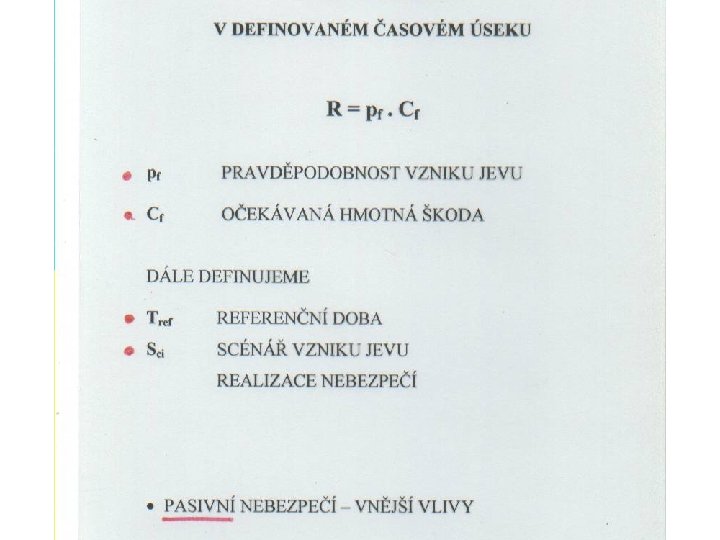

Diagnostika staveb a zkušebnictví 2. přednáška v ak. roce 2012/13, V. Mencl Objemové změny materiálů Degradační modely Důsledky pro vznik vad a poruch Procesy a systémy ve stavebnictví, možnosti řízení procesů Rizika procesů

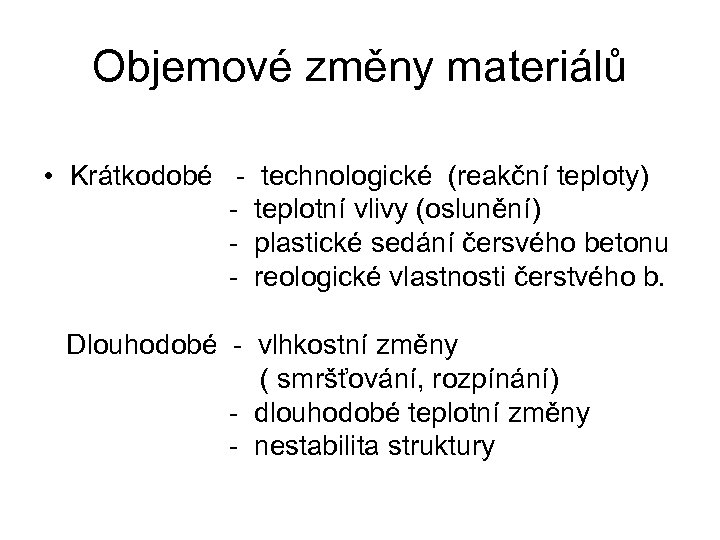

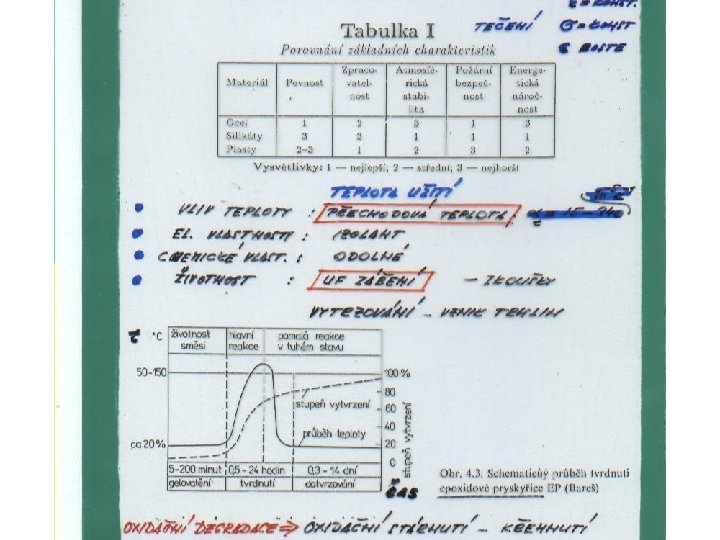

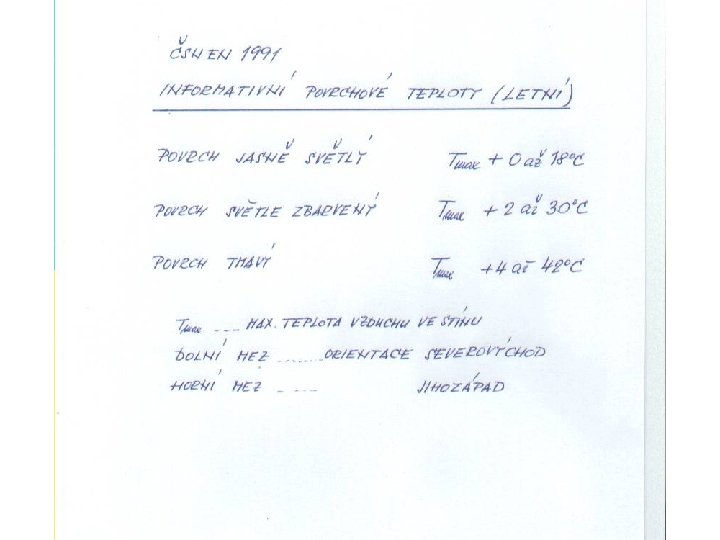

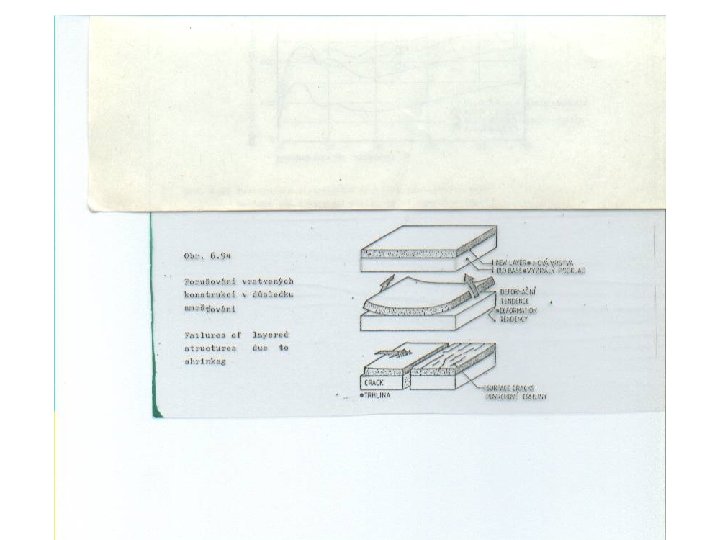

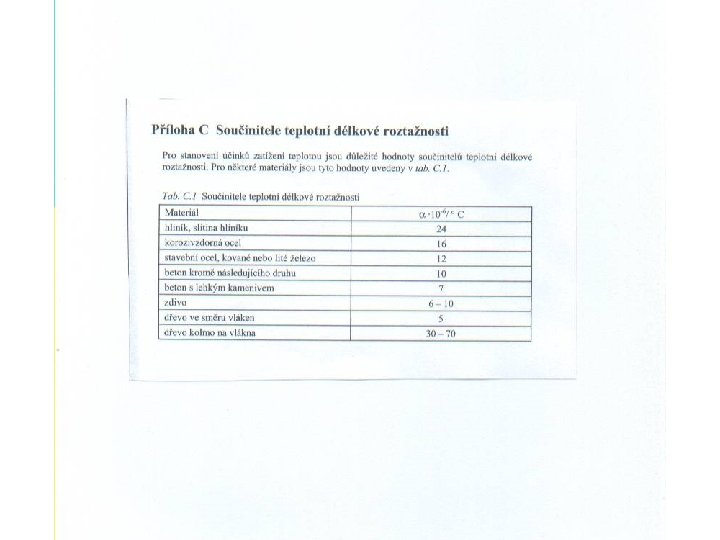

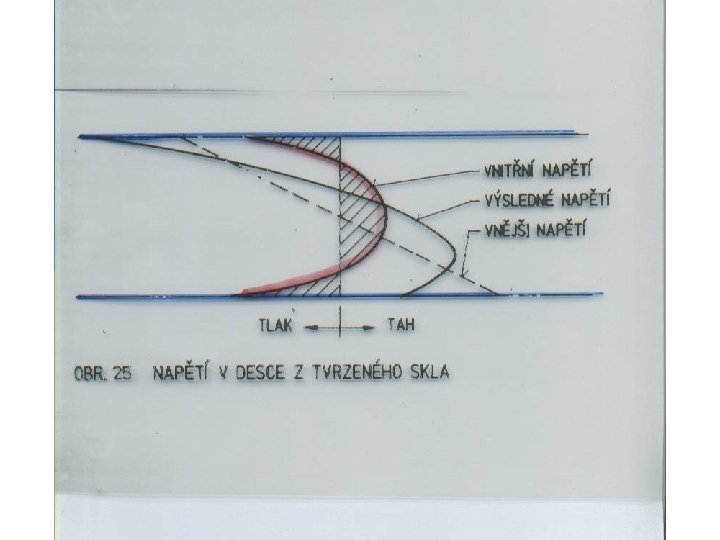

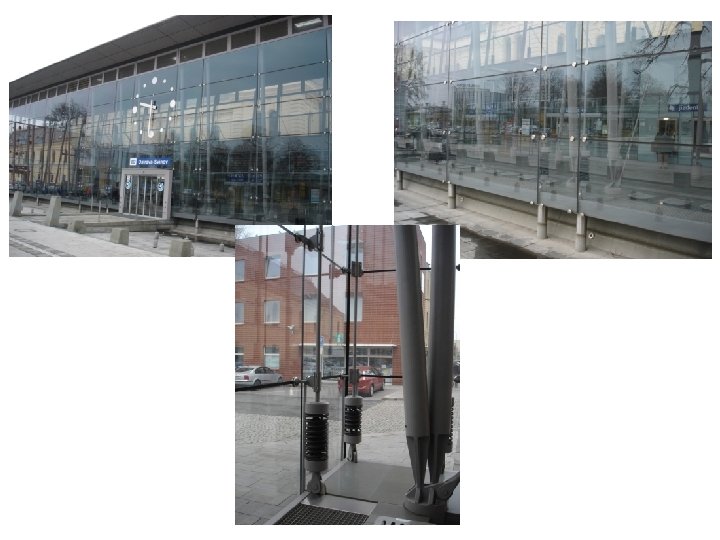

Objemové změny materiálů • Krátkodobé - technologické (reakční teploty) - teplotní vlivy (oslunění) - plastické sedání čersvého betonu - reologické vlastnosti čerstvého b. Dlouhodobé - vlhkostní změny ( smršťování, rozpínání) - dlouhodobé teplotní změny - nestabilita struktury

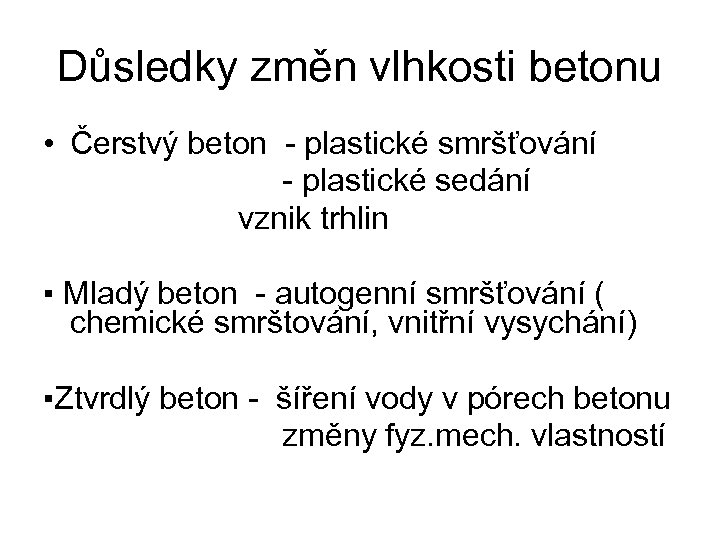

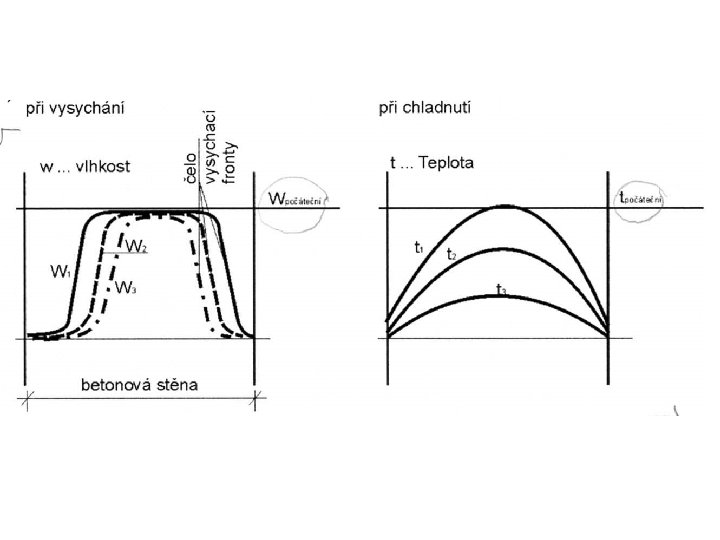

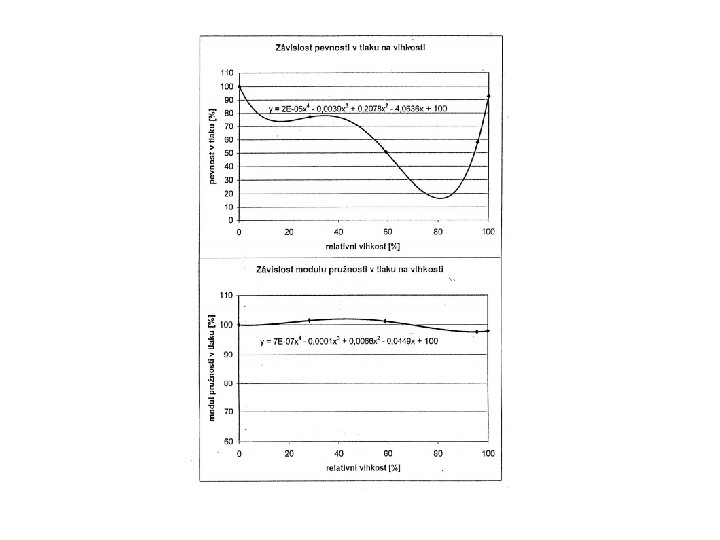

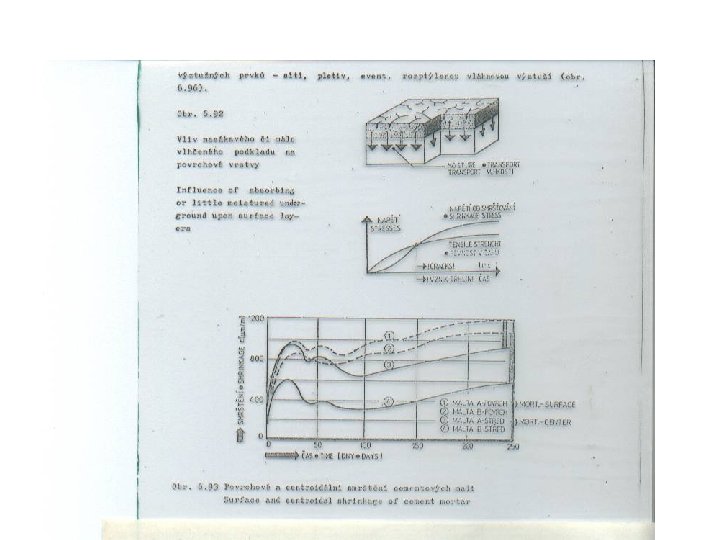

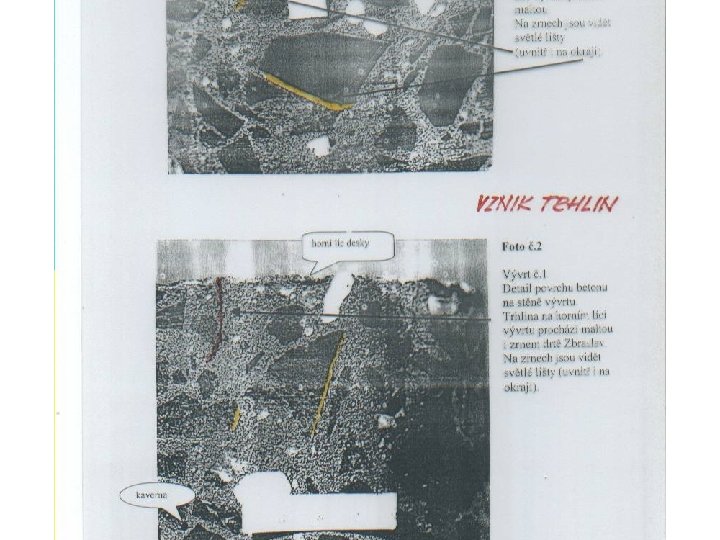

Důsledky změn vlhkosti betonu • Čerstvý beton - plastické smršťování - plastické sedání vznik trhlin ▪ Mladý beton - autogenní smršťování ( chemické smrštování, vnitřní vysychání) ▪Ztvrdlý beton - šíření vody v pórech betonu změny fyz. mech. vlastností

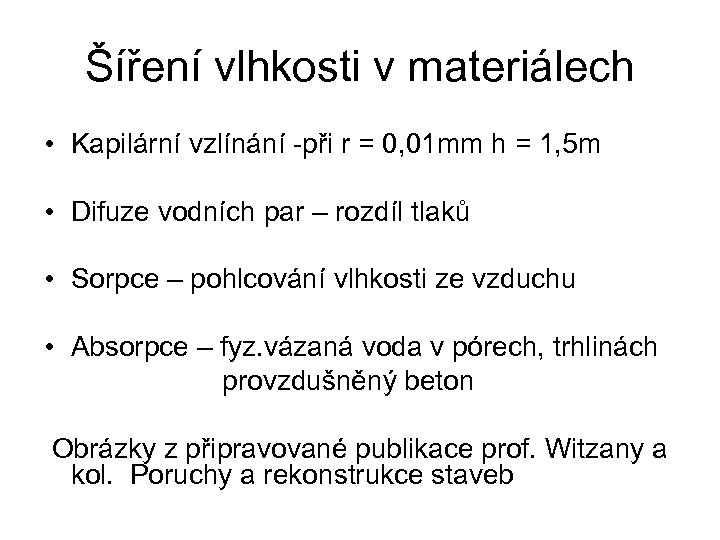

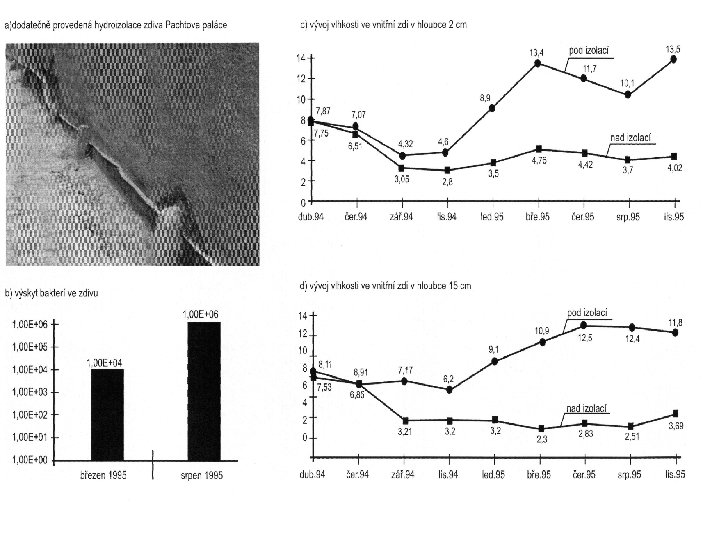

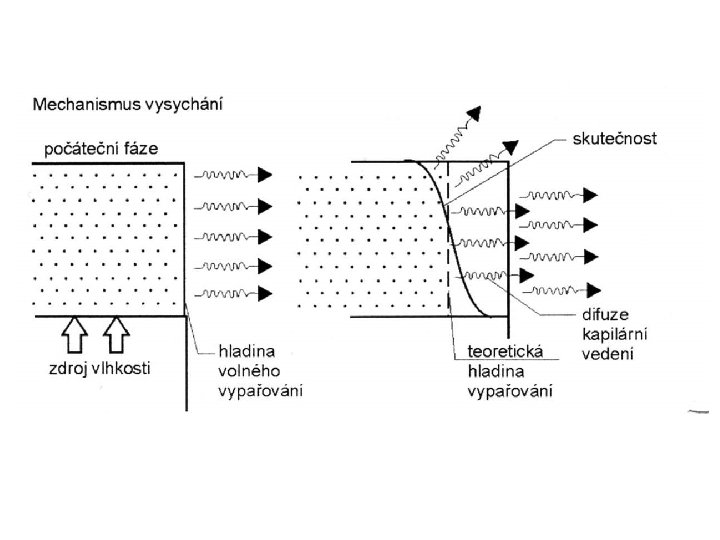

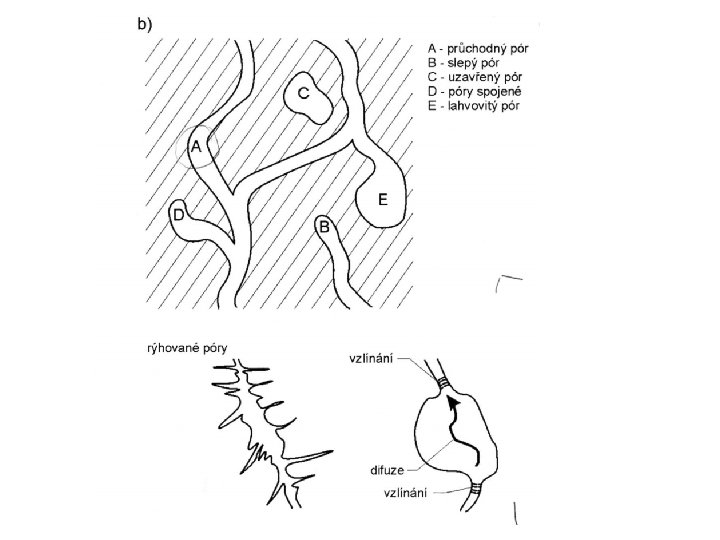

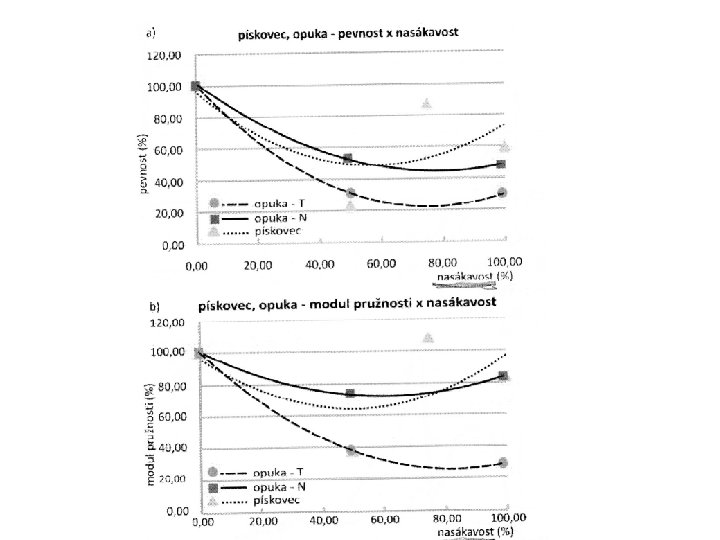

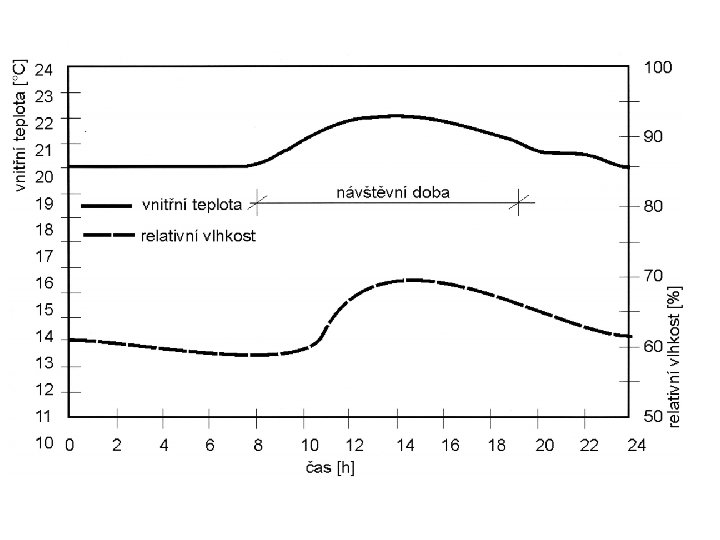

Šíření vlhkosti v materiálech • Kapilární vzlínání -při r = 0, 01 mm h = 1, 5 m • Difuze vodních par – rozdíl tlaků • Sorpce – pohlcování vlhkosti ze vzduchu • Absorpce – fyz. vázaná voda v pórech, trhlinách provzdušněný beton Obrázky z připravované publikace prof. Witzany a kol. Poruchy a rekonstrukce staveb

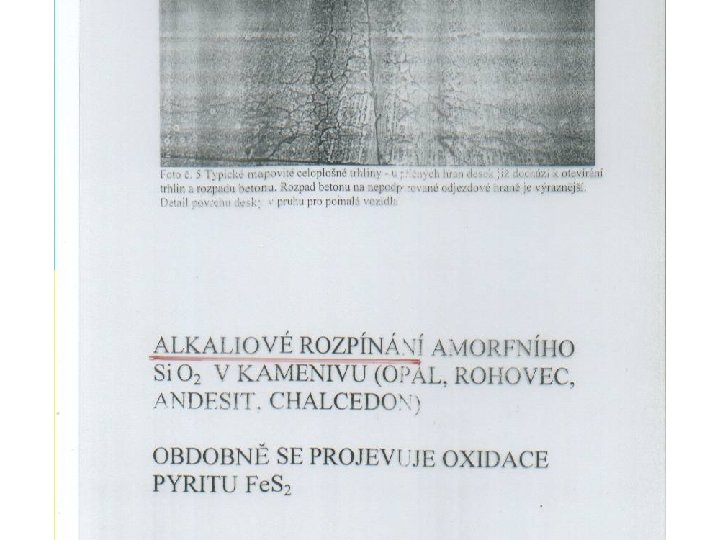

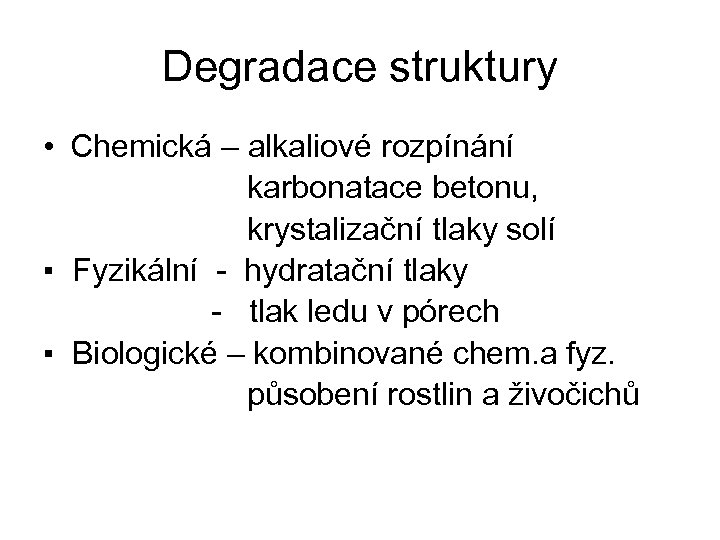

Degradace struktury • Chemická – alkaliové rozpínání karbonatace betonu, krystalizační tlaky solí ▪ Fyzikální - hydratační tlaky - tlak ledu v pórech ▪ Biologické – kombinované chem. a fyz. působení rostlin a živočichů

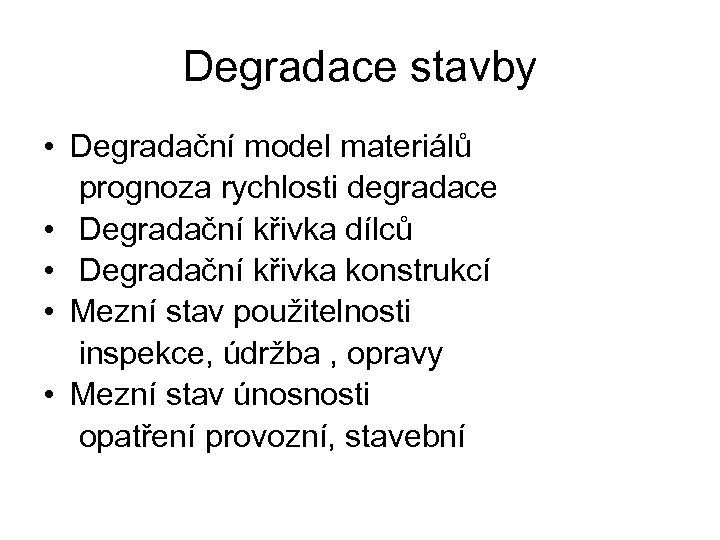

Degradace stavby • Degradační model materiálů prognoza rychlosti degradace • Degradační křivka dílců • Degradační křivka konstrukcí • Mezní stav použitelnosti inspekce, údržba , opravy • Mezní stav únosnosti opatření provozní, stavební

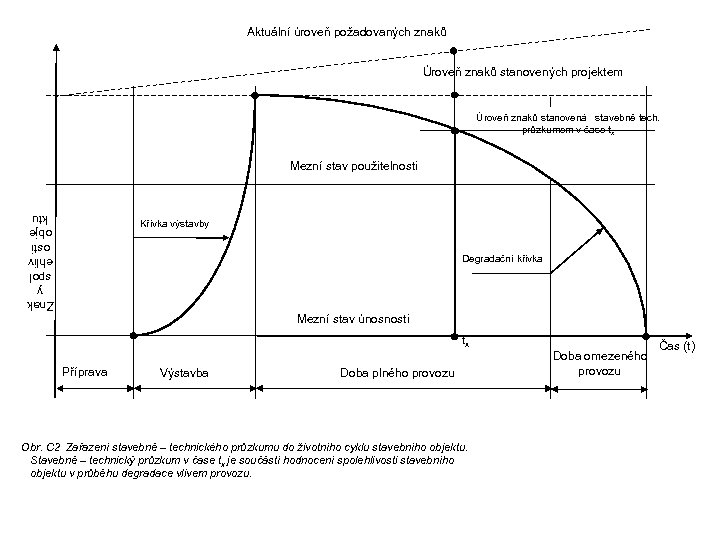

Aktuální úroveň požadovaných znaků Úroveň znaků stanovených projektem Úroveň znaků stanovená stavebně tech. průzkumem v čase tx Mezní stav použitelnosti Znak y spol ehliv osti obje ktu Křivka výstavby Degradační křivka Mezní stav únosnosti tx Příprava Výstavba Doba plného provozu Obr. C 2 Zařazení stavebně – technického průzkumu do životního cyklu stavebního objektu. Stavebně – technický průzkum v čase tx je součástí hodnocení spolehlivosti stavebního objektu v průběhu degradace vlivem provozu. Doba omezeného provozu Čas (t)

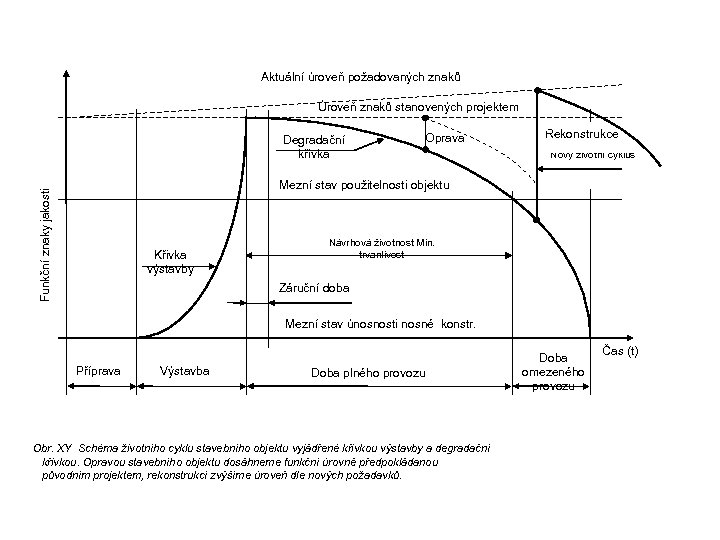

Aktuální úroveň požadovaných znaků Úroveň znaků stanovených projektem Degradační křivka Oprava Rekonstrukce Nový životní cyklus Funkční znaky jakosti Mezní stav použitelnosti objektu Křivka výstavby Návrhová životnost Min. trvanlivost Záruční doba Mezní stav únosnosti nosné konstr. Příprava Výstavba Doba plného provozu Obr. XY Schéma životního cyklu stavebního objektu vyjádřené křivkou výstavby a degradační křivkou. Opravou stavebního objektu dosáhneme funkční úrovně předpokládanou původním projektem, rekonstrukcí zvýšíme úroveň dle nových požadavků. Doba omezeného provozu Čas (t)

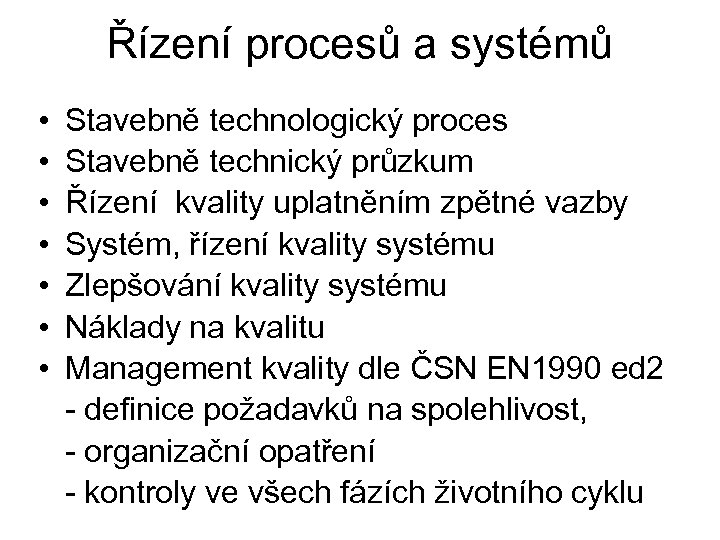

Řízení procesů a systémů • Stavebně technologický proces • Stavebně technický průzkum • Řízení kvality uplatněním zpětné vazby • Systém, řízení kvality systému • Zlepšování kvality systému • Náklady na kvalitu • Management kvality dle ČSN EN 1990 ed 2 - definice požadavků na spolehlivost, - organizační opatření - kontroly ve všech fázích životního cyklu

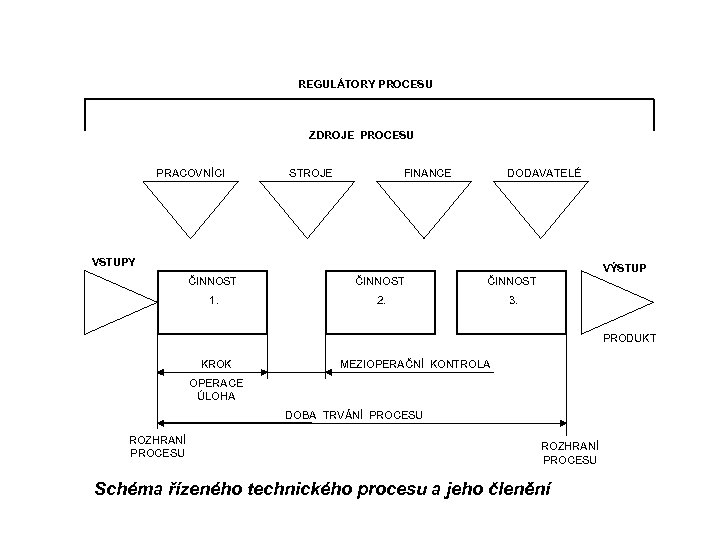

REGULÁTORY PROCESU ZDROJE PROCESU PRACOVNÍCI STROJE FINANCE DODAVATELÉ VSTUPY VÝSTUP ČINNOST 1. 2. 3. PRODUKT KROK MEZIOPERAČNÍ KONTROLA OPERACE ÚLOHA DOBA TRVÁNÍ PROCESU ROZHRANÍ PROCESU Schéma řízeného technického procesu a jeho členění

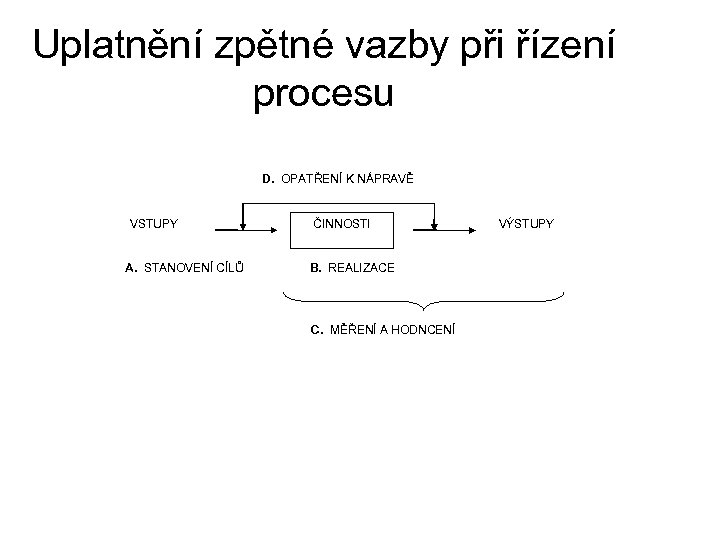

Uplatnění zpětné vazby při řízení procesu D. OPATŘENÍ K NÁPRAVĚ VSTUPY A. STANOVENÍ CÍLŮ ČINNOSTI B. REALIZACE C. MĚŘENÍ A HODNCENÍ VÝSTUPY

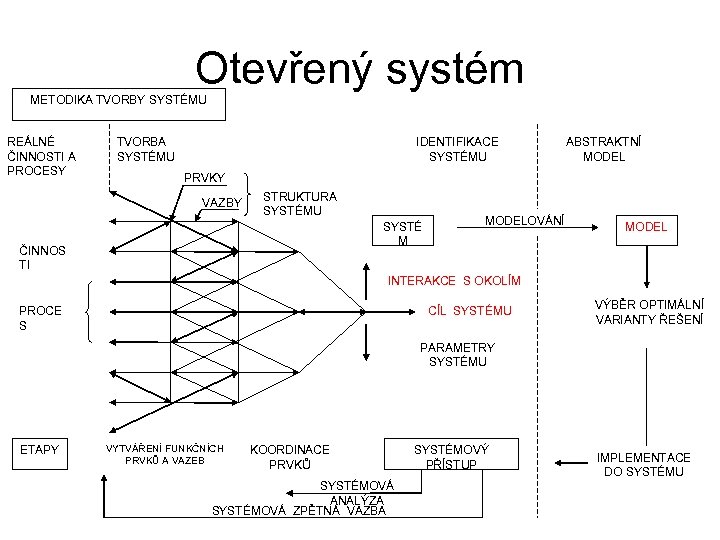

Otevřený systém METODIKA TVORBY SYSTÉMU REÁLNÉ ČINNOSTI A PROCESY TVORBA SYSTÉMU IDENTIFIKACE SYSTÉMU ABSTRAKTNÍ MODEL PRVKY VAZBY STRUKTURA SYSTÉMU SYSTÉ M ČINNOS TI MODELOVÁNÍ MODEL INTERAKCE S OKOLÍM PROCE S CÍL SYSTÉMU VÝBĚR OPTIMÁLNÍ VARIANTY ŘEŠENÍ PARAMETRY SYSTÉMU ETAPY VYTVÁŘENÍ FUNKČNÍCH PRVKŮ A VAZEB KOORDINACE PRVKŮ SYSTÉMOVÁ ANALÝZA SYSTÉMOVÁ ZPĚTNÁ VAZBA SYSTÉMOVÝ PŘÍSTUP IMPLEMENTACE DO SYSTÉMU

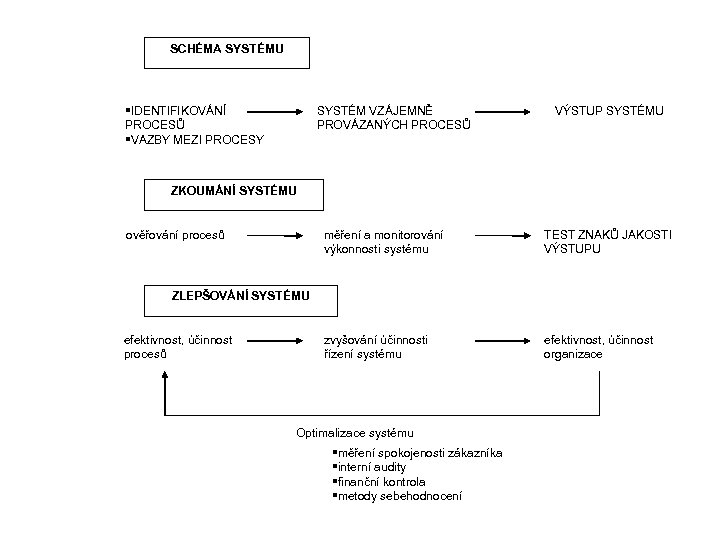

SCHÉMA SYSTÉMU IDENTIFIKOVÁNÍ PROCESŮ VAZBY MEZI PROCESY SYSTÉM VZÁJEMNĚ PROVÁZANÝCH PROCESŮ VÝSTUP SYSTÉMU ZKOUMÁNÍ SYSTÉMU ověřování procesů měření a monitorování výkonnosti systému TEST ZNAKŮ JAKOSTI VÝSTUPU zvyšování účinnosti řízení systému efektivnost, účinnost organizace ZLEPŠOVÁNÍ SYSTÉMU efektivnost, účinnost procesů Optimalizace systému měření spokojenosti zákazníka interní audity finanční kontrola metody sebehodnocení

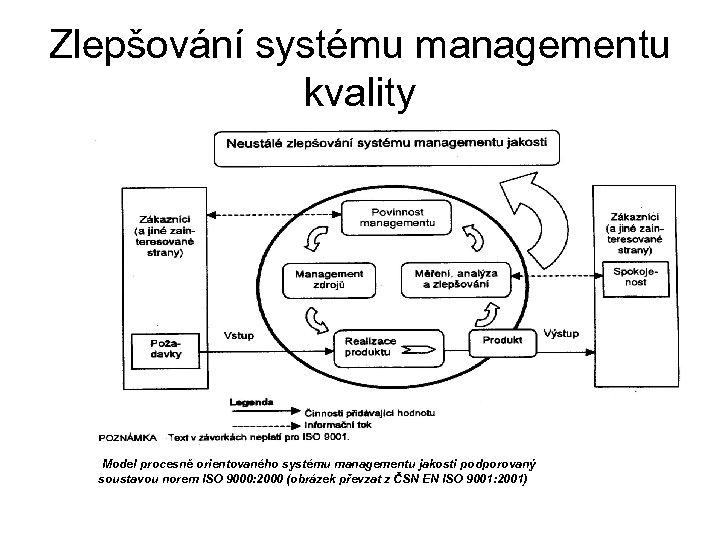

Zlepšování systému managementu kvality Model procesně orientovaného systému managementu jakosti podporovaný soustavou norem ISO 9000: 2000 (obrázek převzat z ČSN EN ISO 9001: 2001)

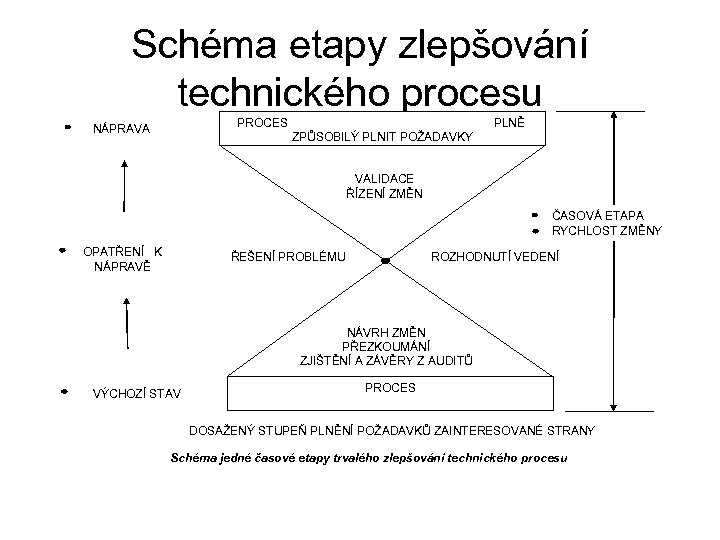

Schéma etapy zlepšování technického procesu PROCES PLNĚ ZPŮSOBILÝ PLNIT POŽADAVKY NÁPRAVA VALIDACE ŘÍZENÍ ZMĚN ČASOVÁ ETAPA RYCHLOST ZMĚNY OPATŘENÍ K NÁPRAVĚ ŘEŠENÍ PROBLÉMU ROZHODNUTÍ VEDENÍ NÁVRH ZMĚN PŘEZKOUMÁNÍ ZJIŠTĚNÍ A ZÁVĚRY Z AUDITŮ VÝCHOZÍ STAV PROCES DOSAŽENÝ STUPEŇ PLNĚNÍ POŽADAVKŮ ZAINTERESOVANÉ STRANY Schéma jedné časové etapy trvalého zlepšování technického procesu

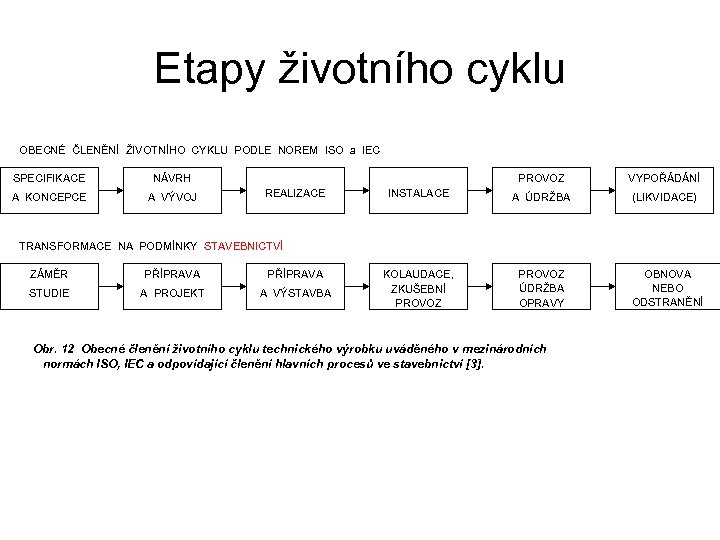

Etapy životního cyklu OBECNÉ ČLENĚNÍ ŽIVOTNÍHO CYKLU PODLE NOREM ISO a IEC SPECIFIKACE NÁVRH A KONCEPCE A VÝVOJ PROVOZ REALIZACE VYPOŘÁDÁNÍ INSTALACE A ÚDRŽBA (LIKVIDACE) KOLAUDACE, ZKUŠEBNÍ PROVOZ ÚDRŽBA OPRAVY OBNOVA NEBO ODSTRANĚNÍ TRANSFORMACE NA PODMÍNKY STAVEBNICTVÍ ZÁMĚR PŘÍPRAVA STUDIE A PROJEKT A VÝSTAVBA Obr. 12 Obecné členění životního cyklu technického výrobku uváděného v mezinárodních normách ISO, IEC a odpovídající členění hlavních procesů ve stavebnictví [3].

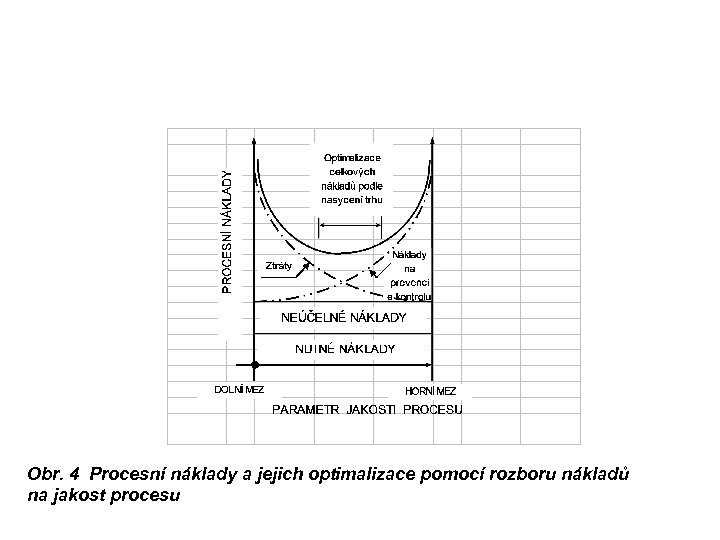

Obr. 4 Procesní náklady a jejich optimalizace pomocí rozboru nákladů na jakost procesu

Vývoj systémů řízení jakosti Obr. C Vývoj metod a systémů řízení jakosti a jejich předpokládaná ekonomická účinnost
