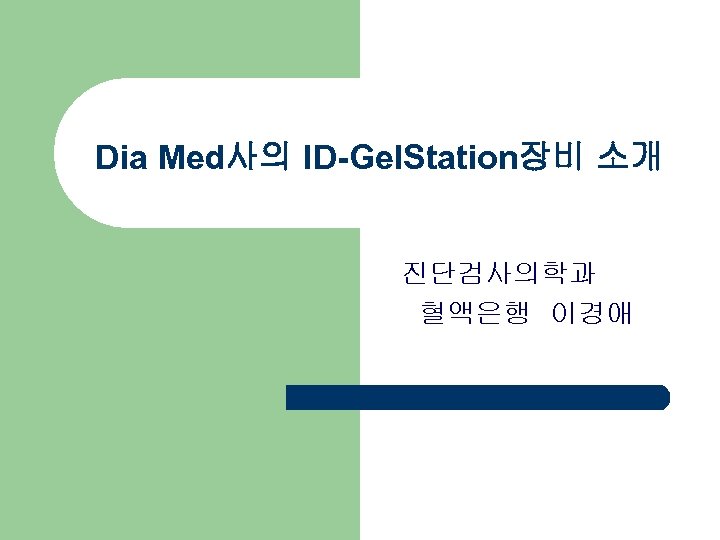

Dia Med사의 ID-Gel. Station장비 소개 진단검사의학과 혈액은행 이경애

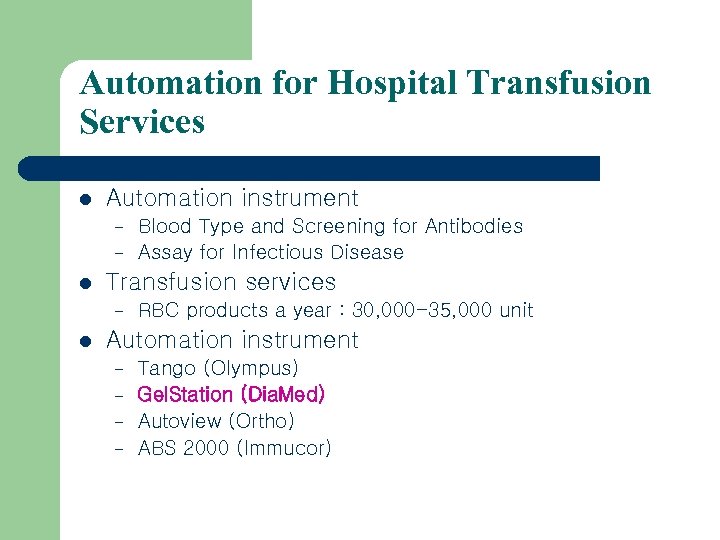

Automation for Hospital Transfusion Services l Automation instrument – – l Transfusion services – l Blood Type and Screening for Antibodies Assay for Infectious Disease RBC products a year : 30, 000 -35, 000 unit Automation instrument – – Tango (Olympus) Gel. Station (Dia. Med) Autoview (Ortho) ABS 2000 (Immucor)

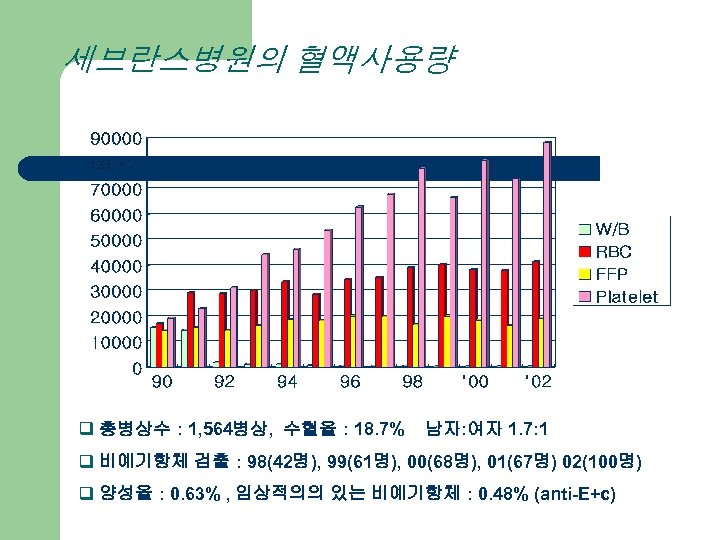

세브란스병원의 혈액사용량 q 총병상수 : 1, 564병상, 수혈율 : 18. 7% 남자: 여자 1. 7: 1 q 비예기항체 검출 : 98(42명), 99(61명), 00(68명), 01(67명) 02(100명) q 양성율 : 0. 63% , 임상적의의 있는 비예기항체 : 0. 48% (anti-E+c)

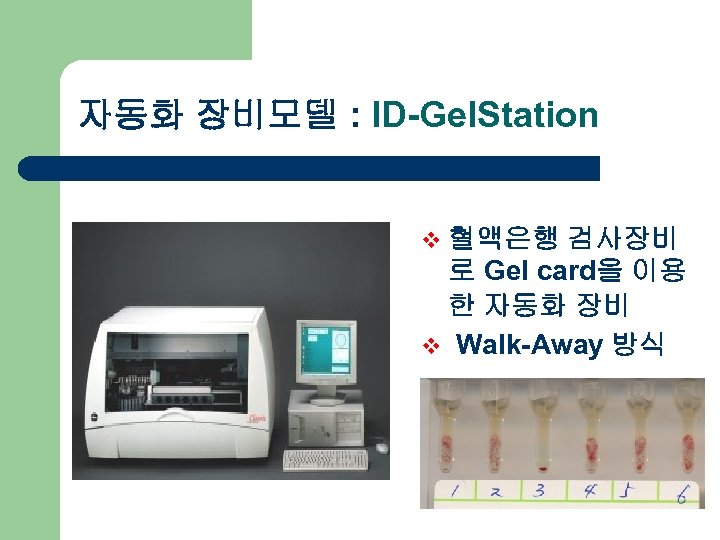

자동화 장비모델 : ID-Gel. Station v 혈액은행 검사장비 로 Gel card을 이용 한 자동화 장비 v Walk-Away 방식

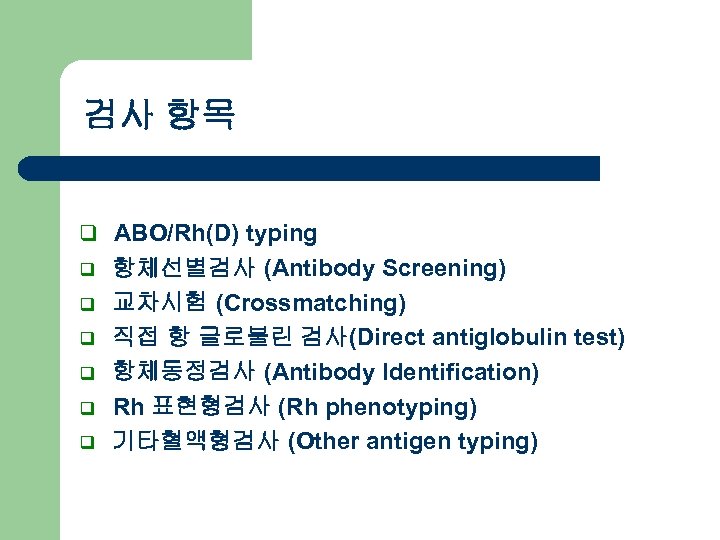

검사 항목 q ABO/Rh(D) typing q q q 항체선별검사 (Antibody Screening) 교차시험 (Crossmatching) 직접 항 글로불린 검사(Direct antiglobulin test) 항체동정검사 (Antibody Identification) Rh 표현형검사 (Rh phenotyping) 기타혈액형검사 (Other antigen typing)

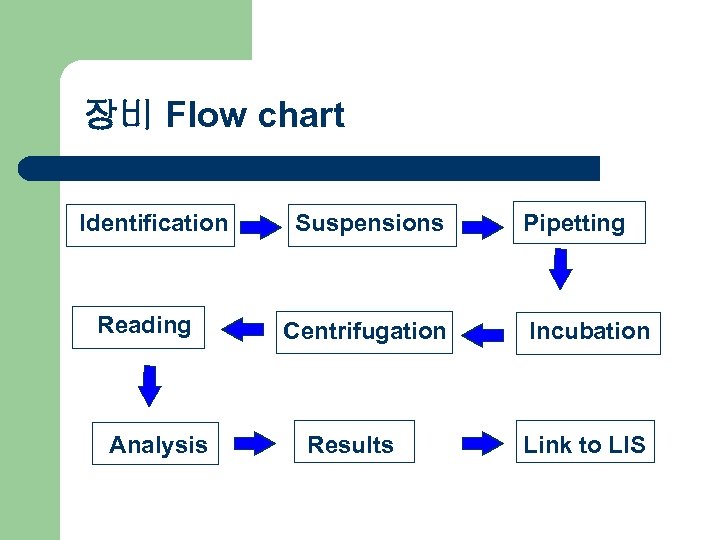

장비 Flow chart Identification Reading Analysis Suspensions Centrifugation Results Pipetting Incubation Link to LIS

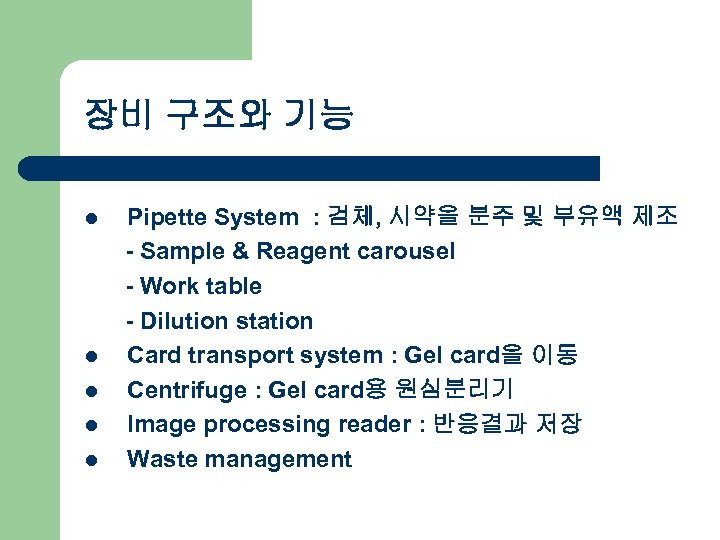

장비 구조와 기능 l l l Pipette System : 검체, 시약을 분주 및 부유액 제조 - Sample & Reagent carousel - Work table - Dilution station Card transport system : Gel card을 이동 Centrifuge : Gel card용 원심분리기 Image processing reader : 반응결과 저장 Waste management

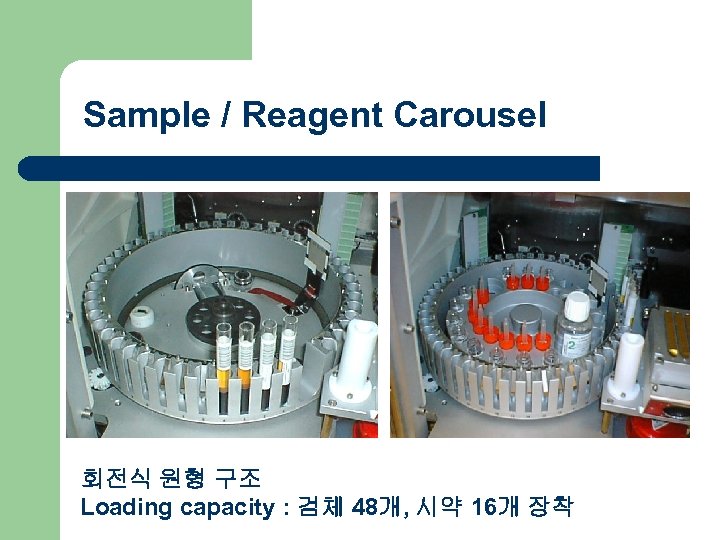

Sample / Reagent Carousel 회전식 원형 구조 Loading capacity : 검체 48개, 시약 16개 장착

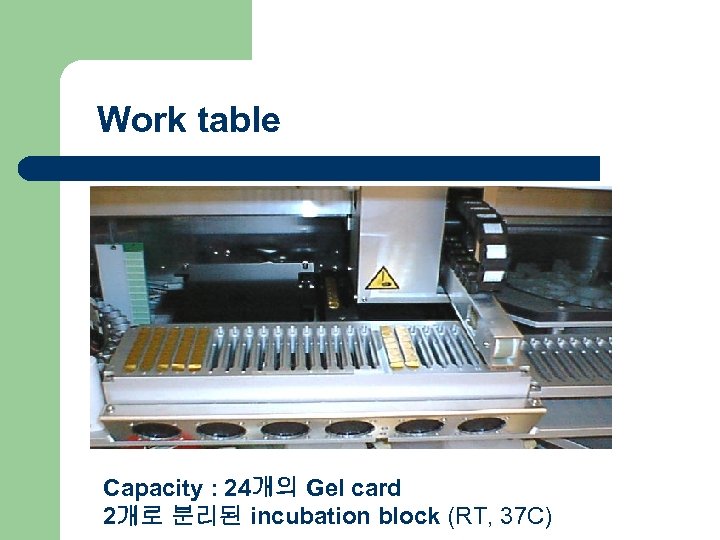

Work table Capacity : 24개의 Gel card 2개로 분리된 incubation block (RT, 37 C)

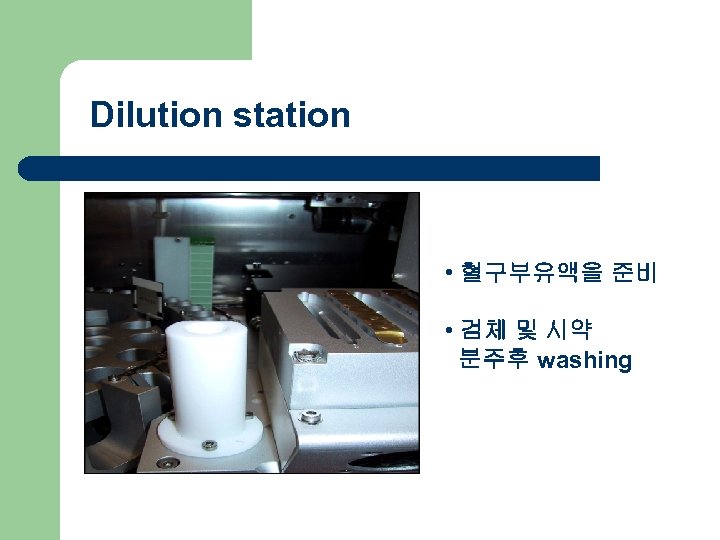

Dilution station • 혈구부유액을 준비 • 검체 및 시약 분주후 washing

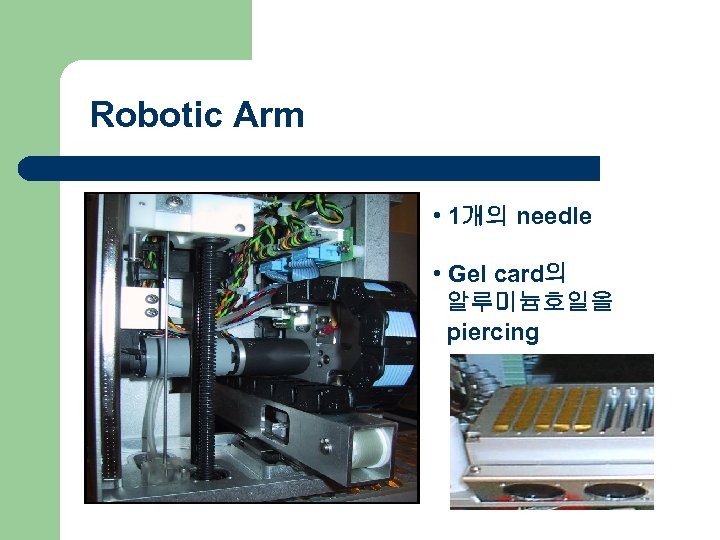

Robotic Arm • 1개의 needle • Gel card의 알루미늄호일을 piercing

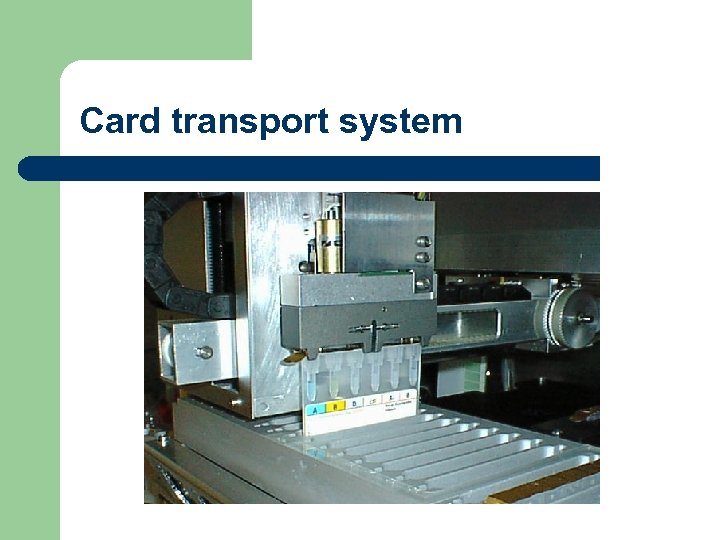

Card transport system

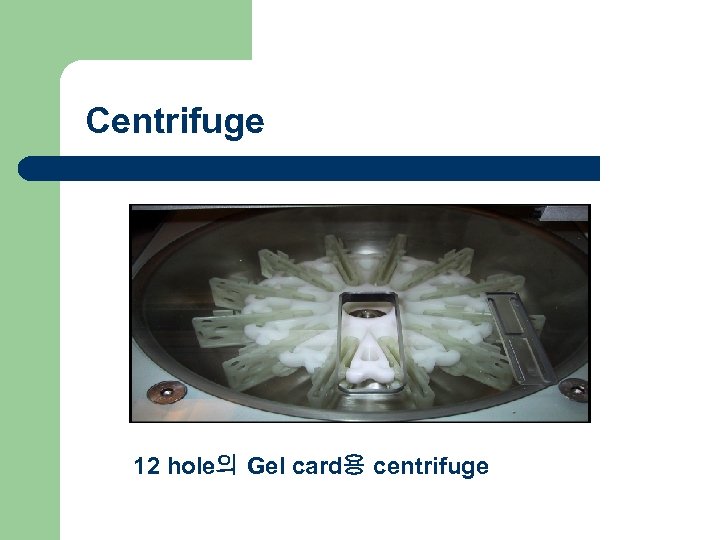

Centrifuge 12 hole의 Gel card용 centrifuge

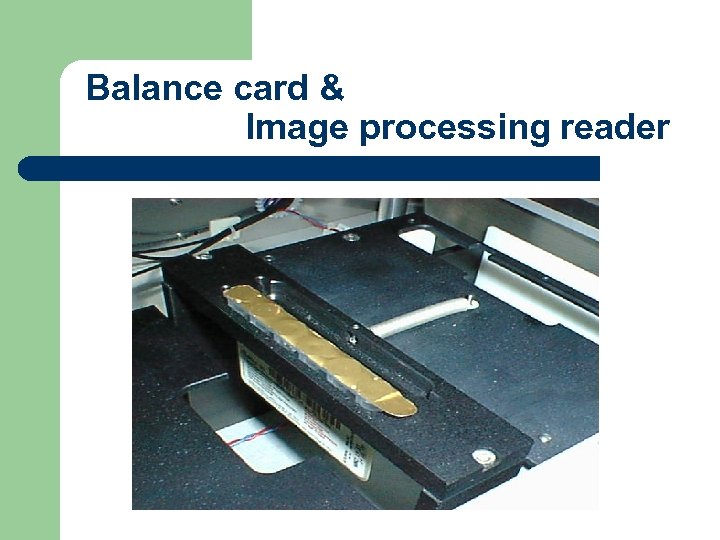

Balance card & Image processing reader

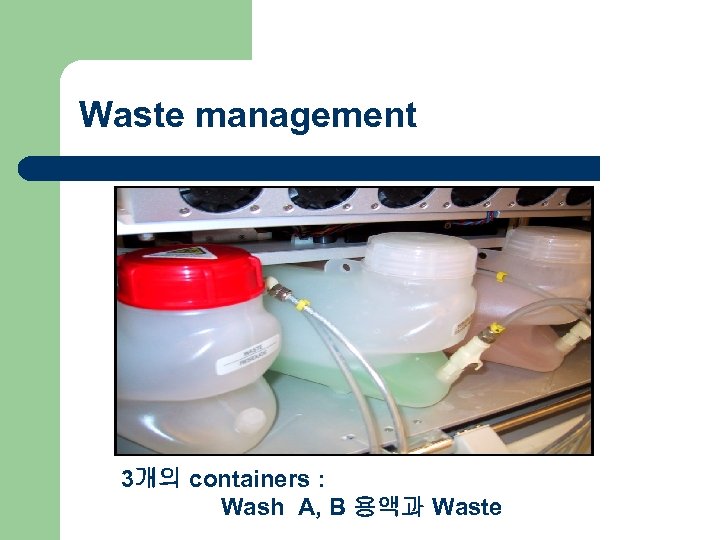

Waste management 3개의 containers : Wash A, B 용액과 Waste
소프트웨어와 기능 Ø C software : 검사를 하기위한 작동프로그램 Ø R software : 검사결과를 사진으로 보여주고 사용자가 반응결과를 수정할 수 있는 프로그램 Ø O software : 검사결과를 프린트하고 결과판독 프로그램

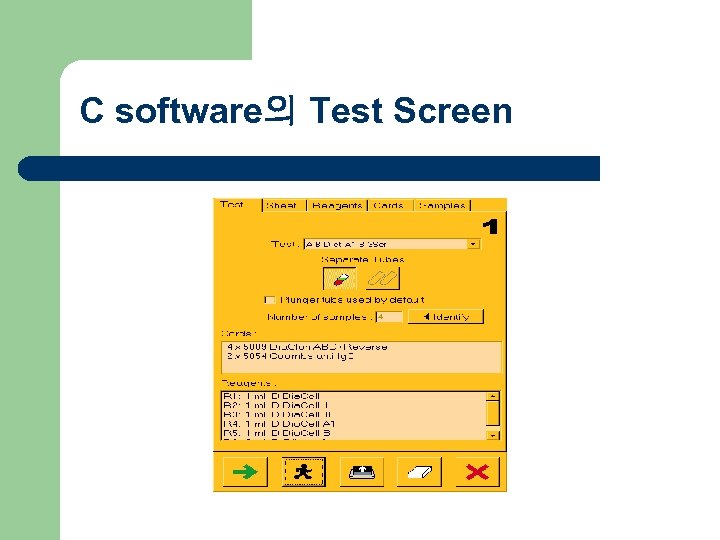

C software의 Test Screen

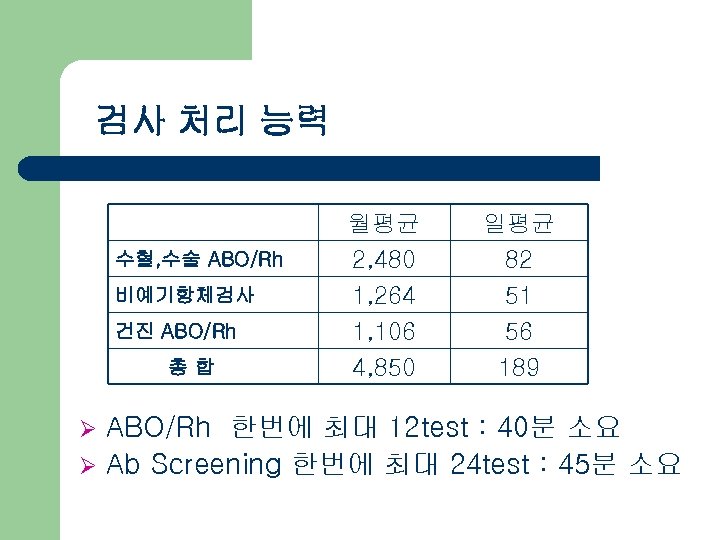

검사 처리 능력 월평균 일평균 수혈, 수술 ABO/Rh 2, 480 82 비예기항체검사 1, 264 1, 106 51 56 4, 850 189 건진 ABO/Rh 총합 ABO/Rh 한번에 최대 12 test : 40분 소요 Ø Ab Screening 한번에 최대 24 test : 45분 소요 Ø

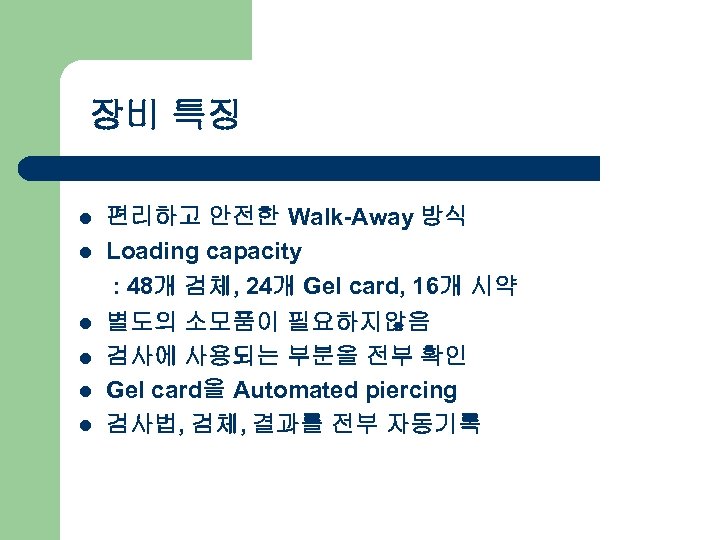

장비 특징 l l l 편리하고 안전한 Walk-Away 방식 Loading capacity : 48개 검체, 24개 Gel card, 16개 시약 별도의 소모품이 필요하지않음 검사에 사용되는 부분을 전부 확인 Gel card을 Automated piercing 검사법, 검체, 결과를 전부 자동기록
