DHCP 详解及在 AP 中的使用 韦宇轩 SA 15226243

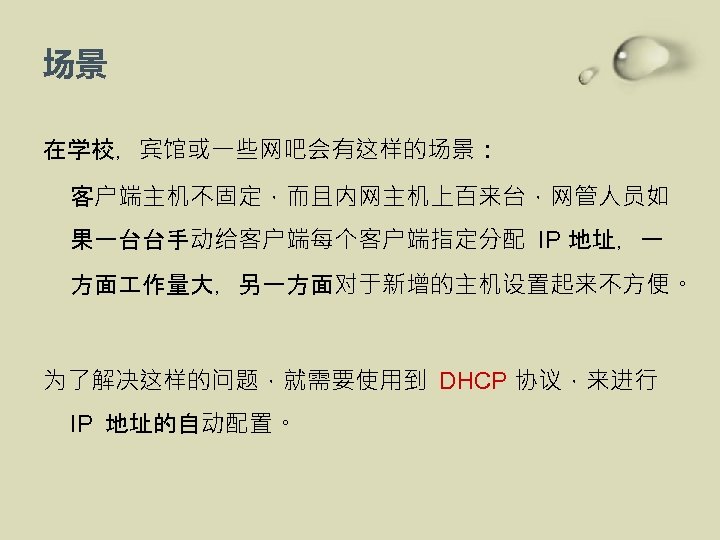

场景 在学校，宾馆或一些网吧会有这样的场景： 客户端主机不固定，而且内网主机上百来台，网管人员如 果一台台手动给客户端每个客户端指定分配 IP 地址，一 方面 作量大，另一方面对于新增的主机设置起来不方便。 为了解决这样的问题，就需要使用到 DHCP 协议，来进行 IP 地址的自动配置。

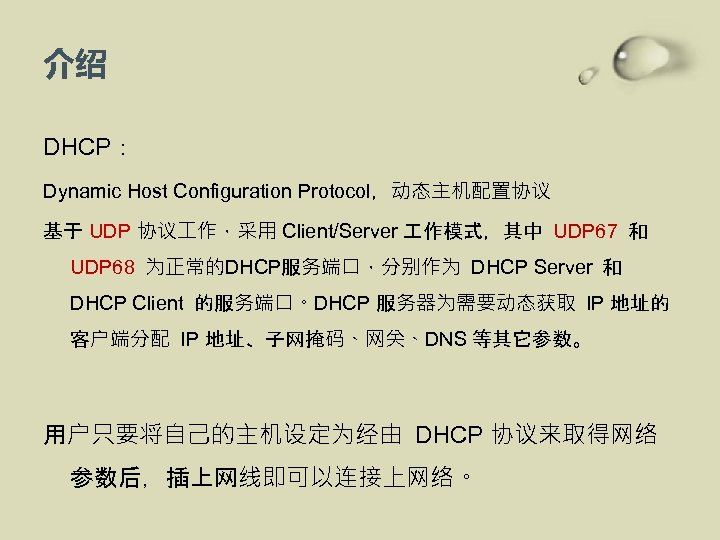

介绍 DHCP： Dynamic Host Configuration Protocol，动态主机配置协议 基于 UDP 协议 作，采用 Client/Server 作模式，其中 UDP 67 和 UDP 68 为正常的DHCP服务端口，分别作为 DHCP Server 和 DHCP Client 的服务端口。DHCP 服务器为需要动态获取 IP 地址的 客户端分配 IP 地址、子网掩码、网关、DNS 等其它参数。 用户只要将自己的主机设定为经由 DHCP 协议来取得网络 参数后，插上网线即可以连接上网络。

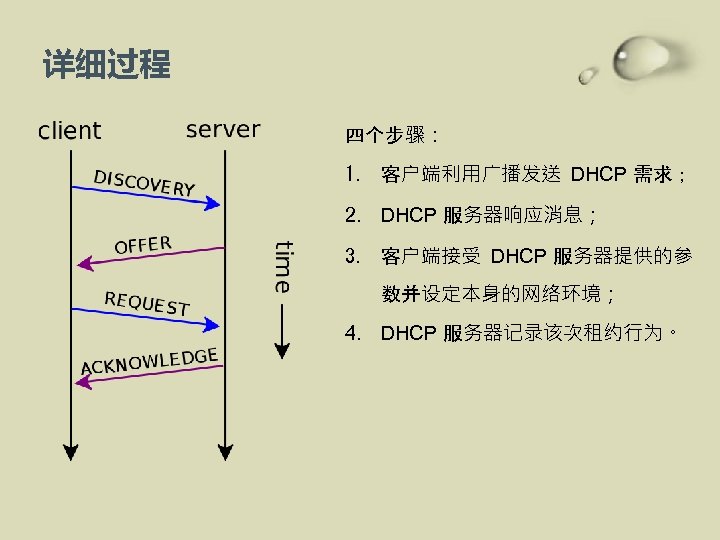

详细过程 四个步骤： 1. 客户端利用广播发送 DHCP 需求； 2. DHCP 服务器响应消息； 3. 客户端接受 DHCP 服务器提供的参 数并设定本身的网络环境； 4. DHCP 服务器记录该次租约行为。

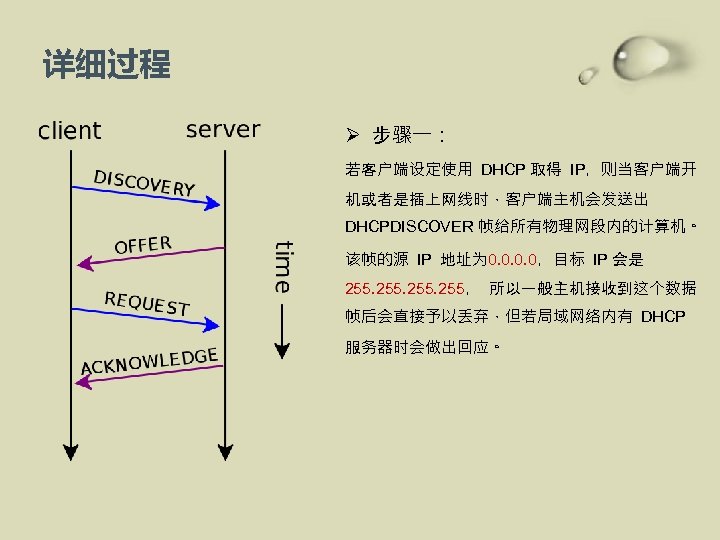

详细过程 Ø 步骤一： 若客户端设定使用 DHCP 取得 IP，则当客户端开 机或者是插上网线时，客户端主机会发送出 DHCPDISCOVER 帧给所有物理网段内的计算机。 该帧的源 IP 地址为 0. 0，目标 IP 会是 255， 所以一般主机接收到这个数据 帧后会直接予以丢弃，但若局域网络内有 DHCP 服务器时会做出回应。

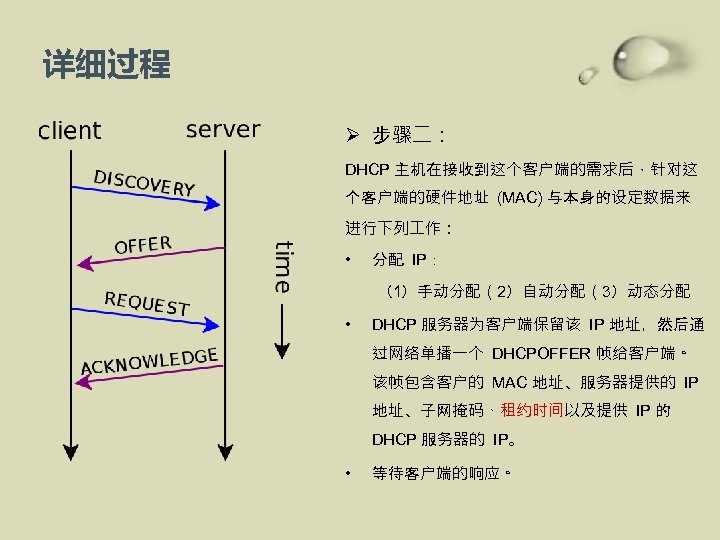

详细过程 Ø 步骤二： DHCP 主机在接收到这个客户端的需求后，针对这 个客户端的硬件地址 (MAC) 与本身的设定数据来 进行下列 作： • 分配 IP： （1）手动分配（2）自动分配（3）动态分配 • DHCP 服务器为客户端保留该 IP 地址，然后通 过网络单播一个 DHCPOFFER 帧给客户端。 该帧包含客户的 MAC 地址、服务器提供的 IP 地址、子网掩码、租约时间以及提供 IP 的 DHCP 服务器的 IP。 • 等待客户端的响应。

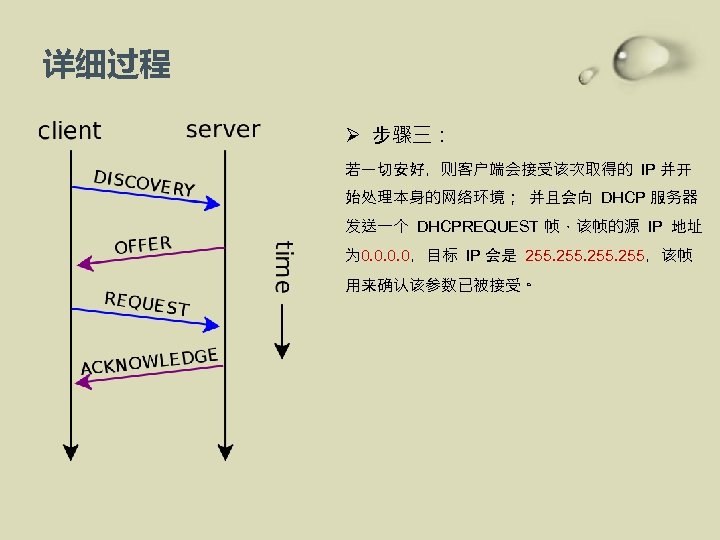

详细过程 Ø 步骤三： 若一切安好，则客户端会接受该次取得的 IP 并开 始处理本身的网络环境； 并且会向 DHCP 服务器 发送一个 DHCPREQUEST 帧，该帧的源 IP 地址 为 0. 0，目标 IP 会是 255，该帧 用来确认该参数已被接受。

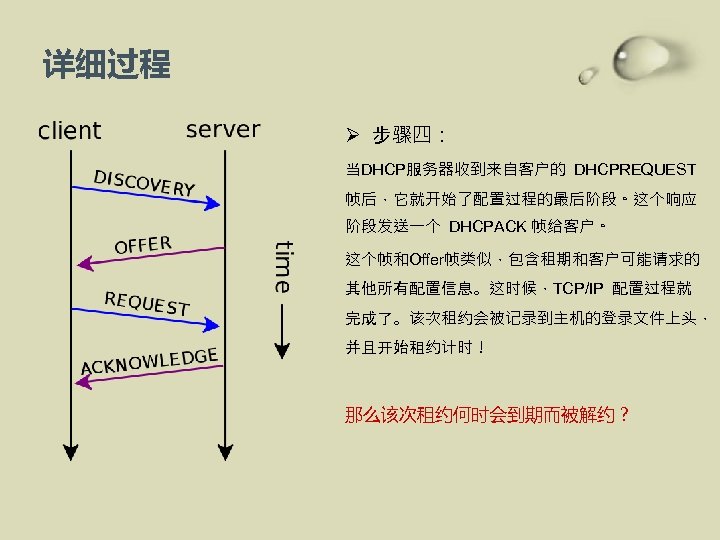

详细过程 Ø 步骤四： 当DHCP服务器收到来自客户的 DHCPREQUEST 帧后，它就开始了配置过程的最后阶段。这个响应 阶段发送一个 DHCPACK 帧给客户。 这个帧和Offer帧类似，包含租期和客户可能请求的 其他所有配置信息。这时候，TCP/IP 配置过程就 完成了。该次租约会被记录到主机的登录文件上头， 并且开始租约计时！ 那么该次租约何时会到期而被解约？

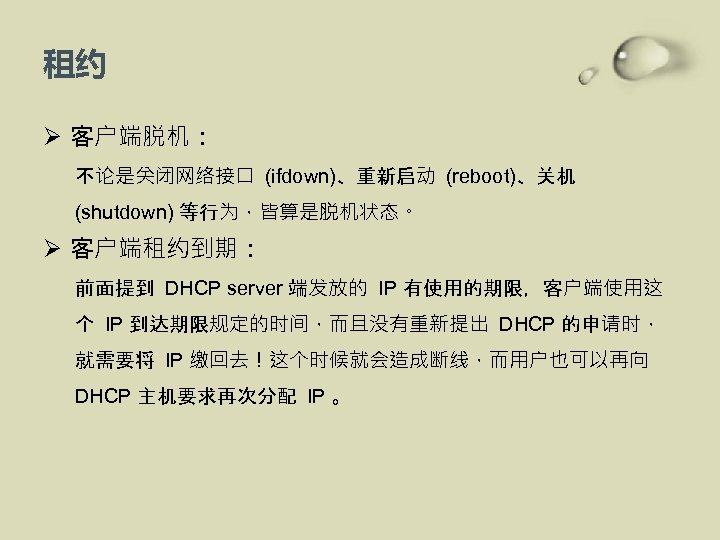

租约 Ø 客户端脱机： 不论是关闭网络接口 (ifdown)、重新启动 (reboot)、关机 (shutdown) 等行为，皆算是脱机状态。 Ø 客户端租约到期： 前面提到 DHCP server 端发放的 IP 有使用的期限，客户端使用这 个 IP 到达期限规定的时间，而且没有重新提出 DHCP 的申请时， 就需要将 IP 缴回去！这个时候就会造成断线，而用户也可以再向 DHCP 主机要求再次分配 IP 。

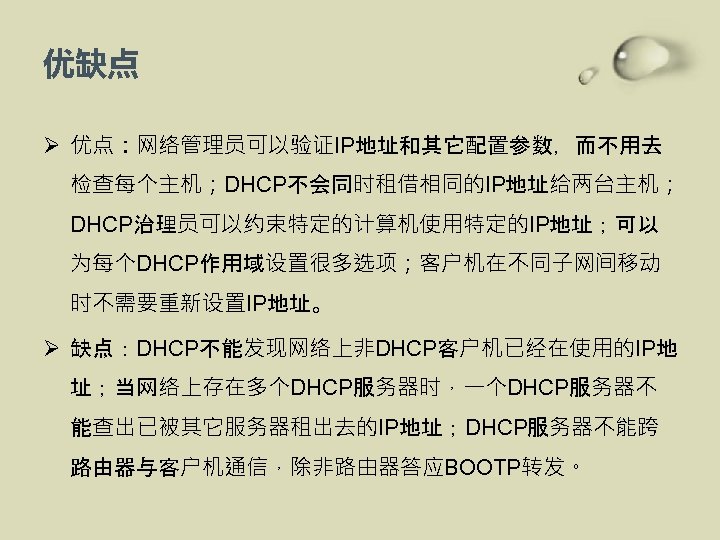

优缺点 Ø 优点：网络管理员可以验证IP地址和其它配置参数，而不用去 检查每个主机；DHCP不会同时租借相同的IP地址给两台主机； DHCP治理员可以约束特定的计算机使用特定的IP地址；可以 为每个DHCP作用域设置很多选项；客户机在不同子网间移动 时不需要重新设置IP地址。 Ø 缺点：DHCP不能发现网络上非DHCP客户机已经在使用的IP地 址；当网络上存在多个DHCP服务器时，一个DHCP服务器不 能查出已被其它服务器租出去的IP地址；DHCP服务器不能跨 路由器与客户机通信，除非路由器答应BOOTP转发。

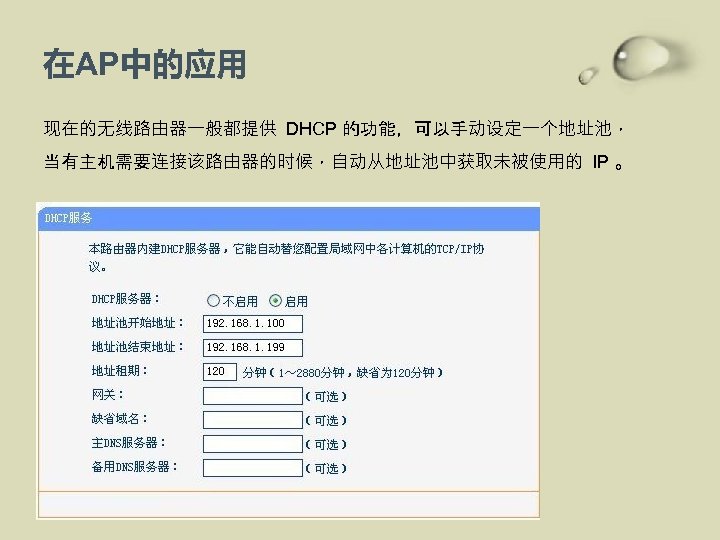

在AP中的应用 现在的无线路由器一般都提供 DHCP 的功能，可以手动设定一个地址池， 当有主机需要连接该路由器的时候，自动从地址池中获取未被使用的 IP 。

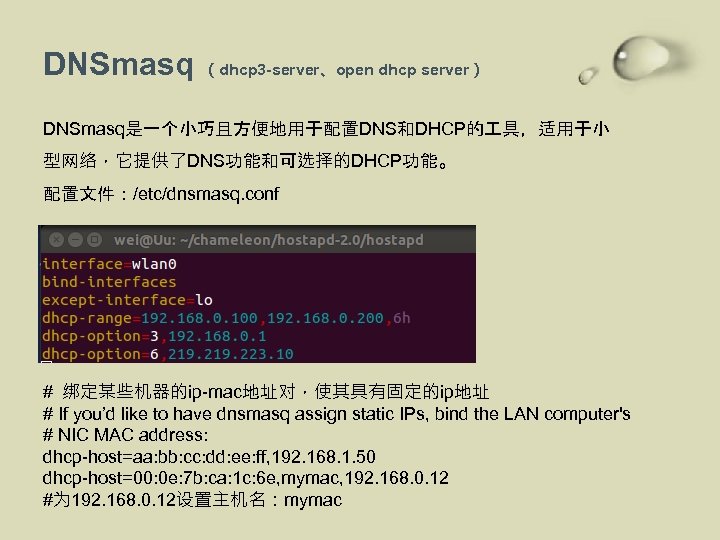

DNSmasq （dhcp 3 -server、open dhcp server） DNSmasq是一个小巧且方便地用于配置DNS和DHCP的 具，适用于小 型网络，它提供了DNS功能和可选择的DHCP功能。 配置文件：/etc/dnsmasq. conf # 绑定某些机器的ip-mac地址对，使其具有固定的ip地址 # If you’d like to have dnsmasq assign static IPs, bind the LAN computer's # NIC MAC address: dhcp-host=aa: bb: cc: dd: ee: ff, 192. 168. 1. 50 dhcp-host=00: 0 e: 7 b: ca: 1 c: 6 e, mymac, 192. 168. 0. 12 #为 192. 168. 0. 12设置主机名：mymac

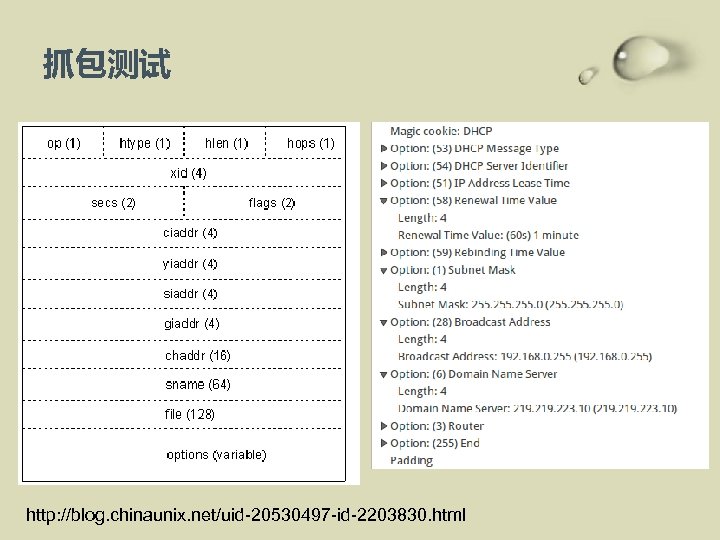

抓包测试 http: //blog. chinaunix. net/uid-20530497 -id-2203830. html

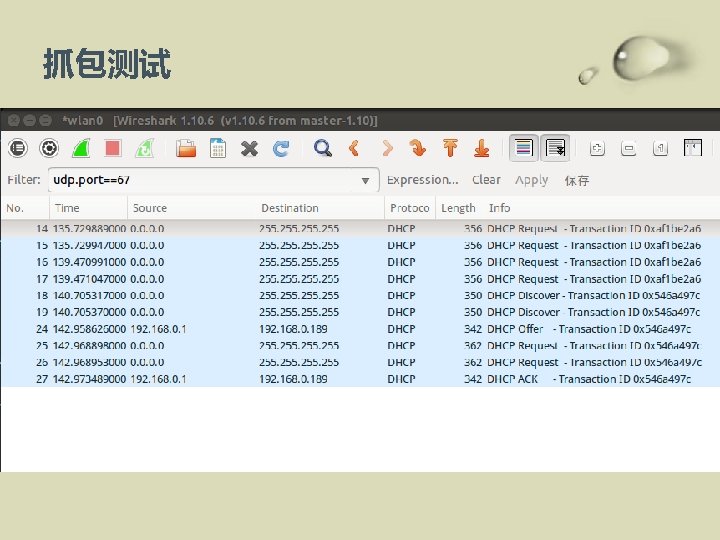

抓包测试

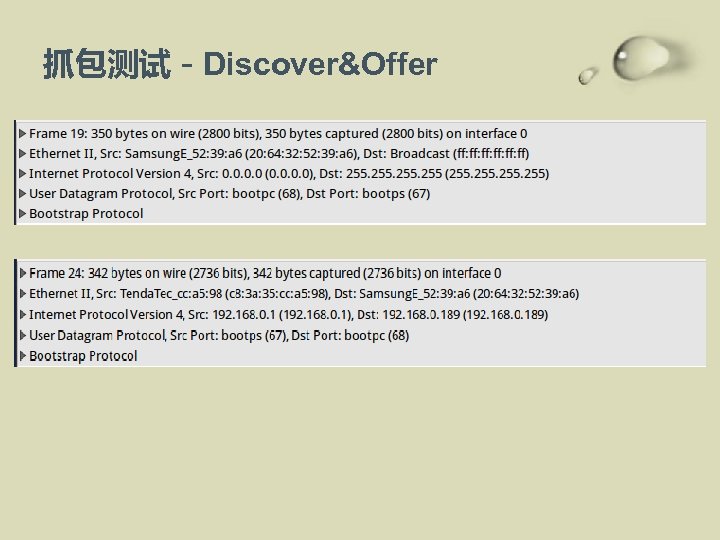

抓包测试－Discover&Offer

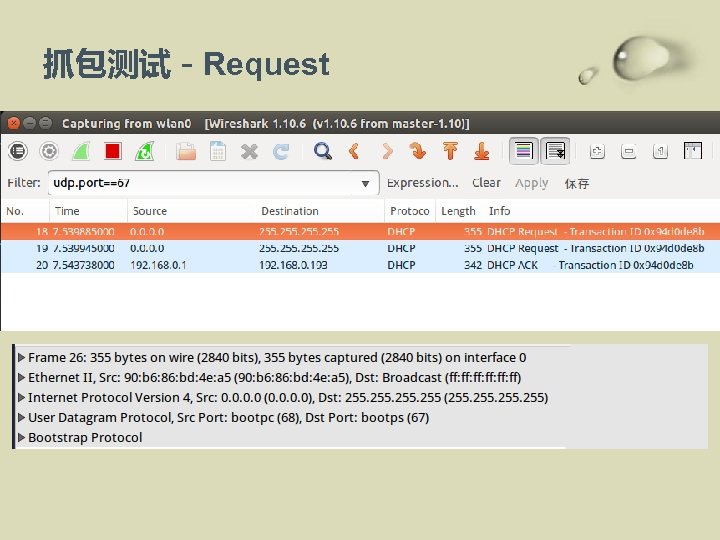

抓包测试－Request

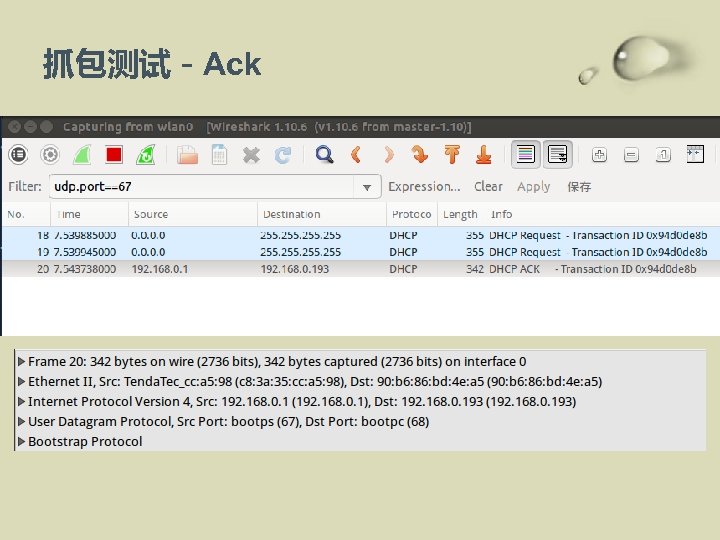

抓包测试－Ack
抓包测试－续租
