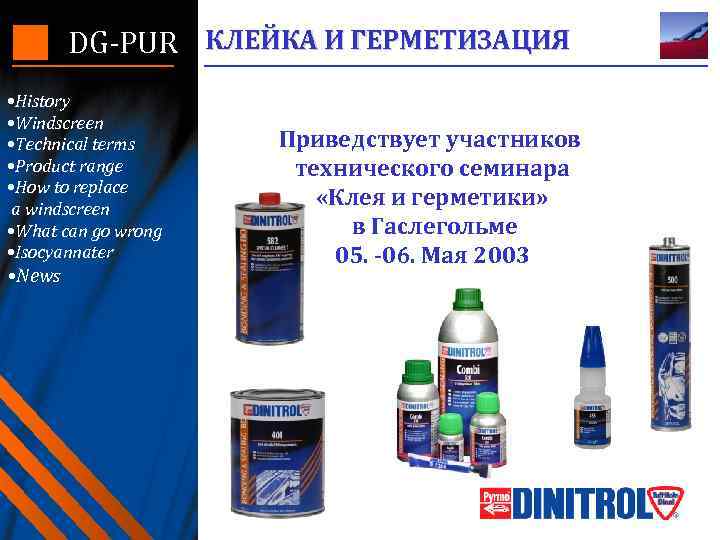

DG-PUR КЛЕЙКА И ГЕРМЕТИЗАЦИЯ • History • Windscreen • Technical terms • Product range • How to replace a windscreen • What can go wrong • Isocyannater • News Приведствует участников технического семинара «Клея и герметики» в Гаслегольме 05. -06. Maя 2003

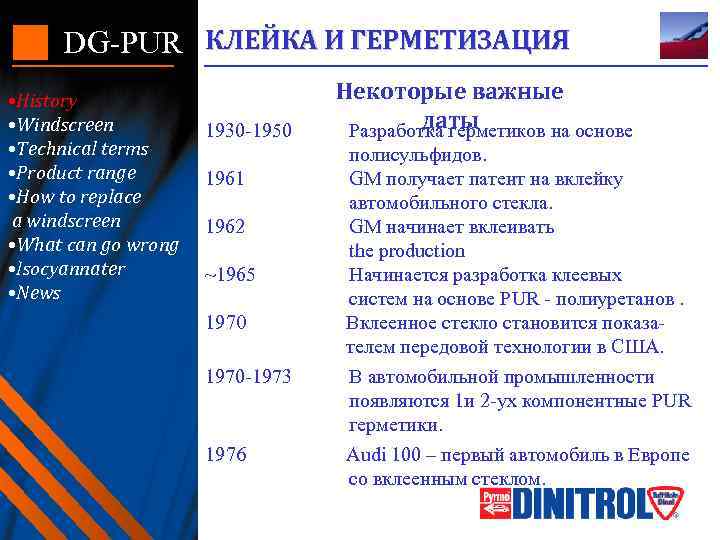

DG-PUR КЛЕЙКА И ГЕРМЕТИЗАЦИЯ • History • Windscreen • Technical terms • Product range • How to replace a windscreen • What can go wrong • Isocyannater • News 1930 -1950 1961 1962 ~1965 1970 -1973 1976 Некоторые важные даты Разработка герметиков на основе полисульфидов. GM получает патент на вклейку автомобильного стекла. GM начинает вклеивать the production Начинается разработка клеевых систем на основе PUR - полиуретанов. Вклеенное стекло становится показателем передовой технологии в США. В автомобильной промышленности появляются 1 и 2 -ух компонентные PUR герметики. Audi 100 – первый автомобиль в Европе со вклеенным стеклом.

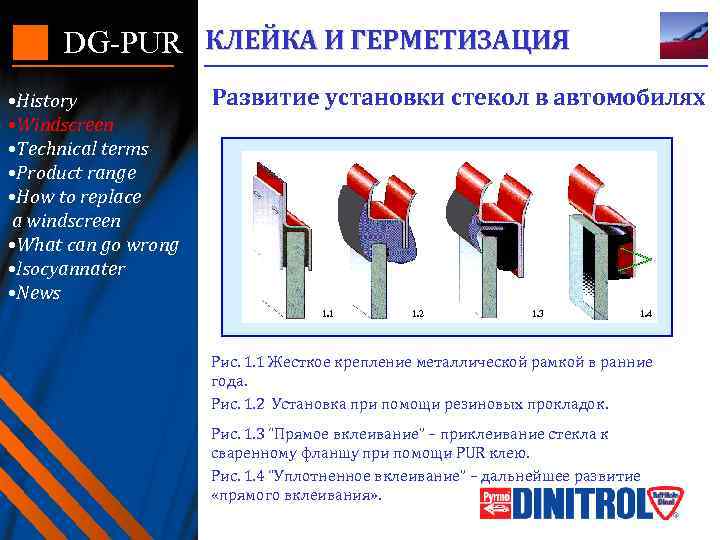

DG-PUR КЛЕЙКА И ГЕРМЕТИЗАЦИЯ • History • Windscreen • Technical terms • Product range • How to replace a windscreen • What can go wrong • Isocyannater • News Развитие установки стекол в автомобилях 1. 1 1. 2 1. 3 1. 4 Рис. 1. 1 Жесткое крепление металлической рамкой в ранние года. Рис. 1. 2 Установка при помощи резиновых прокладок. Рис. 1. 3 “Прямое вклеивание” – приклеивание стекла к сваренному фланшу при помощи PUR клею. Рис. 1. 4 “Уплотненное вклеивание” – дальнейшее развитие «прямого вклеивания» .

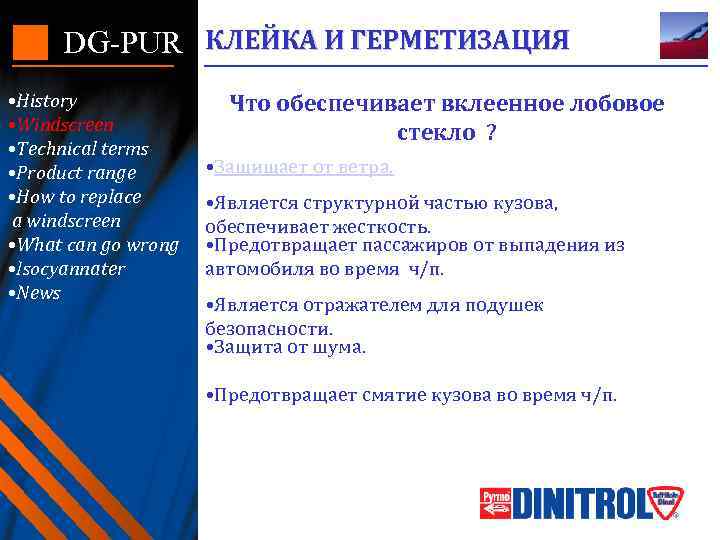

DG-PUR КЛЕЙКА И ГЕРМЕТИЗАЦИЯ • History • Windscreen • Technical terms • Product range • How to replace a windscreen • What can go wrong • Isocyannater • News Что обеспечивает вклеенное лобовое стекло ? • Защищает от ветра. • Является структурной частью кузова, обеспечивает жесткость. • Предотвращает пассажиров от выпадения из автомобиля во время ч/п. • Является отражателем для подушек безопасности. • Защита от шума. • Предотвращает смятие кузова во время ч/п.

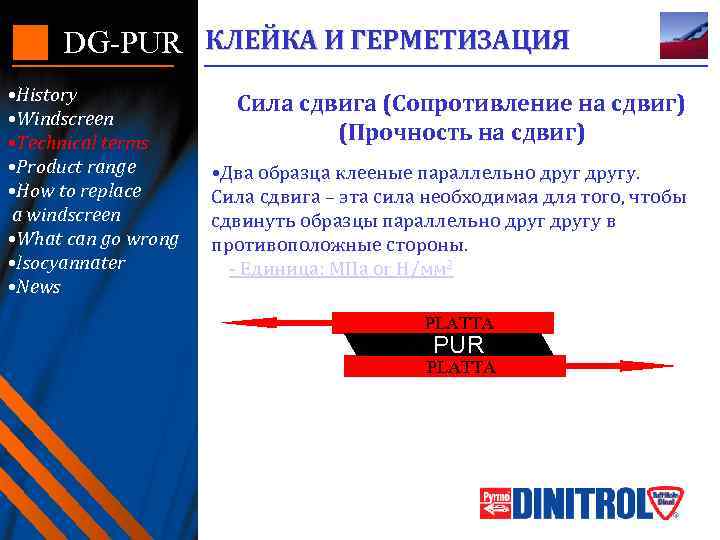

DG-PUR КЛЕЙКА И ГЕРМЕТИЗАЦИЯ • History • Windscreen • Technical terms • Product range • How to replace a windscreen • What can go wrong • Isocyannater • News Сила сдвига (Сопротивление на сдвиг) (Прочность на сдвиг) • Два образца клееные параллельно другу. Сила сдвига – эта сила необходимая для того, чтобы сдвинуть образцы параллельно другу в противоположные стороны. - Единица: MПa or Н/мм 2 PLATTA PUR PLATTA

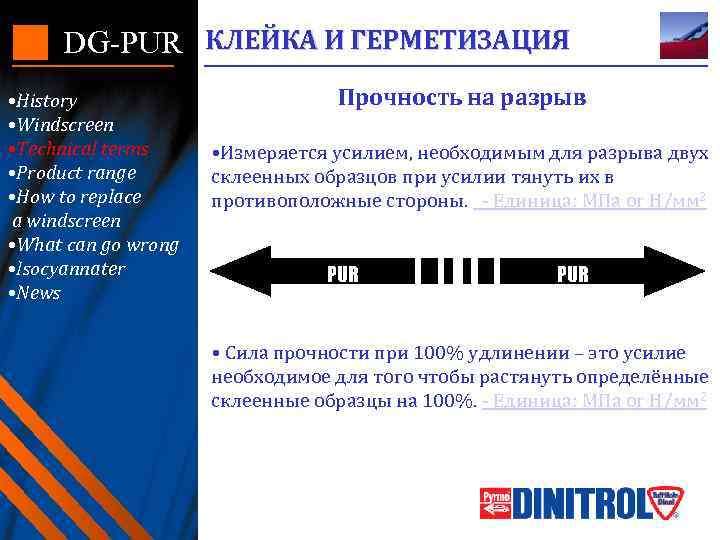

DG-PUR КЛЕЙКА И ГЕРМЕТИЗАЦИЯ • History • Windscreen • Technical terms • Product range • How to replace a windscreen • What can go wrong • Isocyannater • News Прочность на разрыв • Измеряется усилием, необходимым для разрыва двух склеенных образцов при усилии тянуть их в противоположные стороны. - Единица: MПa or Н/мм 2 PUR • Сила прочности при 100% удлинении – это усилие необходимое для того чтобы растянуть определённые склеенные образцы на 100%. - Единица: MПa or Н/мм 2

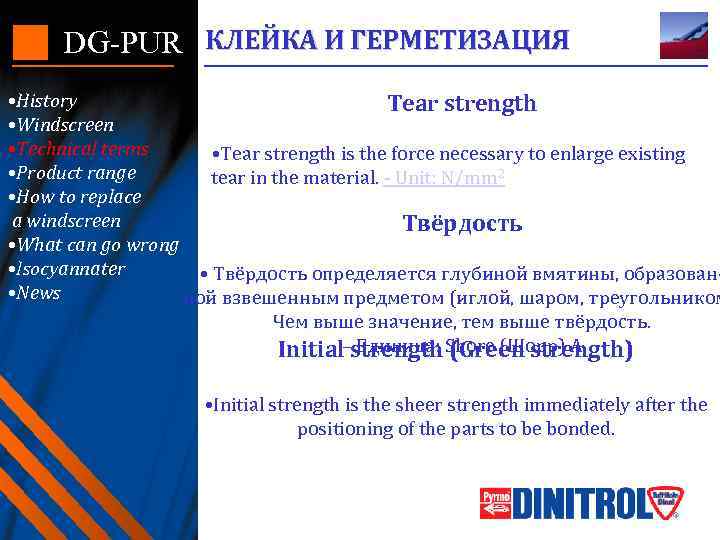

DG-PUR КЛЕЙКА И ГЕРМЕТИЗАЦИЯ • History Tear strength • Windscreen • Technical terms • Tear strength is the force necessary to enlarge existing • Product range tear in the material. - Unit: N/mm 2 • How to replace a windscreen Твёрдость • What can go wrong • Isocyannater • Твёрдость определяется глубиной вмятины, образован • News ной взвешенным предметом (иглой, шаром, треугольником Чем выше значение, тем выше твёрдость. Единица: (Green strength) Initial–strength Shore (Шорр) A • Initial strength is the sheer strength immediately after the positioning of the parts to be bonded.

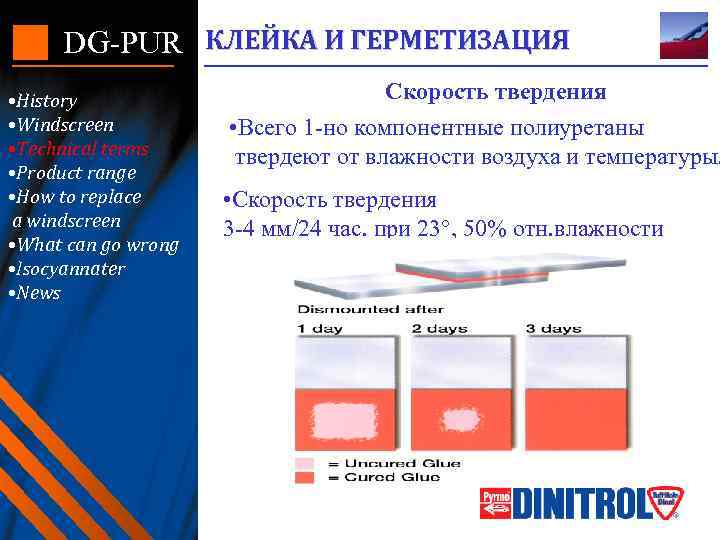

DG-PUR КЛЕЙКА И ГЕРМЕТИЗАЦИЯ • History • Windscreen • Technical terms • Product range • How to replace a windscreen • What can go wrong • Isocyannater • News Скорость твердения • Всего 1 -но компонентные полиуретаны твердеют от влажности воздуха и температуры. • Скорость твердения 3 -4 мм/24 час. при 23°, 50% отн. влажности

DG-PUR КЛЕЙКА И ГЕРМЕТИЗАЦИЯ • History • Windscreen • Technical terms • Product range • How to replace a windscreen • What can go wrong • Isocyannater • News Модульность • Модульность отражает усилие, необходимое чтобы вызвать определённую деформацию клея. Высокомодульный • Высоко модульный клей (НМ) имеет модуль продольной упругости (модуль Юнга минимум 2, 0 MПа (Н/мм 2). Клей НМ увеличивает сопротивление кузова автомобиля The windscreen Продольному скручиванию. PUR Flange

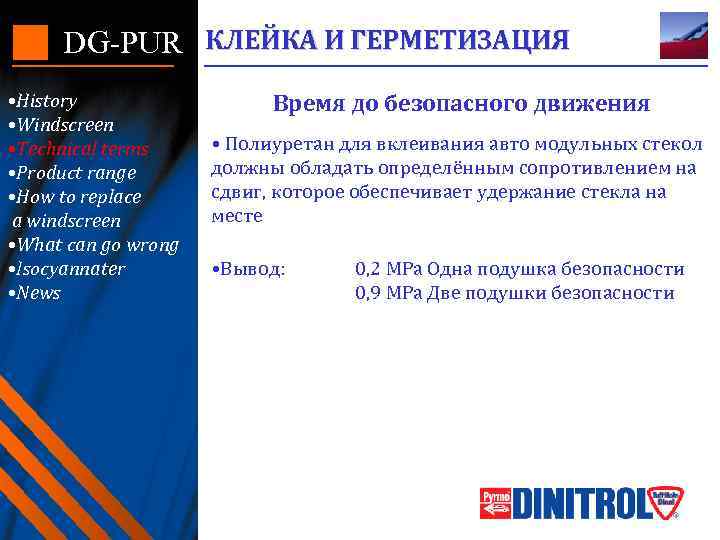

DG-PUR КЛЕЙКА И ГЕРМЕТИЗАЦИЯ • History • Windscreen • Technical terms • Product range • How to replace a windscreen • What can go wrong • Isocyannater • News Время до безопасного движения • Полиуретан для вклеивания авто модульных стекол должны обладать определённым сопротивлением на сдвиг, которое обеспечивает удержание стекла на месте • Вывод: 0, 2 MPa Одна подушка безопасности 0, 9 MPa Две подушки безопасности

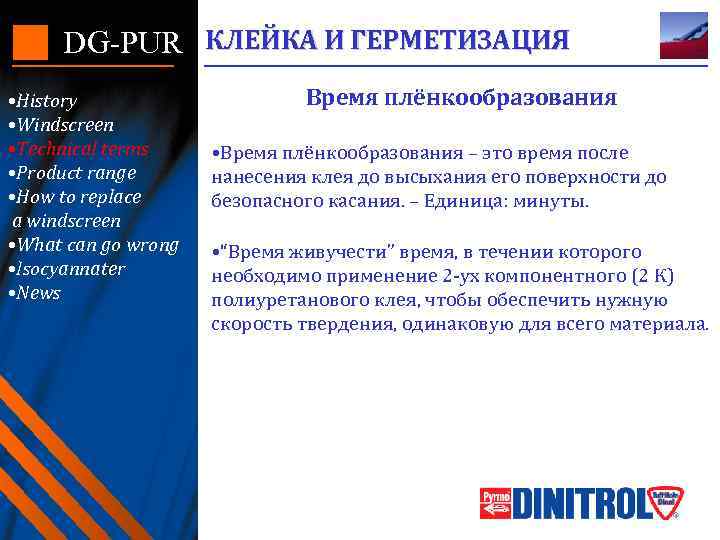

DG-PUR КЛЕЙКА И ГЕРМЕТИЗАЦИЯ • History • Windscreen • Technical terms • Product range • How to replace a windscreen • What can go wrong • Isocyannater • News Время плёнкообразования • Время плёнкообразования – это время после нанесения клея до высыхания его поверхности до безопасного касания. – Единица: минуты. • “Время живучести” время, в течении которого необходимо применение 2 -ух компонентного (2 К) полиуретанового клея, чтобы обеспечить нужную скорость твердения, одинаковую для всего материала.

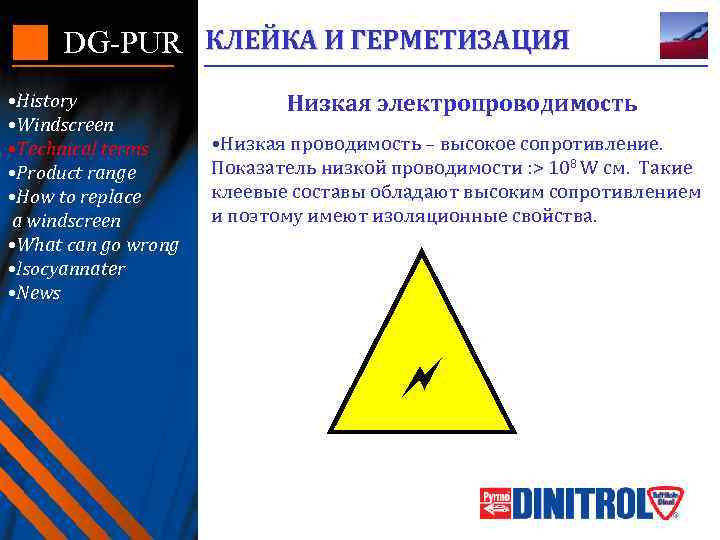

DG-PUR КЛЕЙКА И ГЕРМЕТИЗАЦИЯ • History • Windscreen • Technical terms • Product range • How to replace a windscreen • What can go wrong • Isocyannater • News Низкая электропроводимость • Низкая проводимость – высокое сопротивление. Показатель низкой проводимости : > 108 W cм. Такие клеевые составы обладают высоким сопротивлением и поэтому имеют изоляционные свойства.

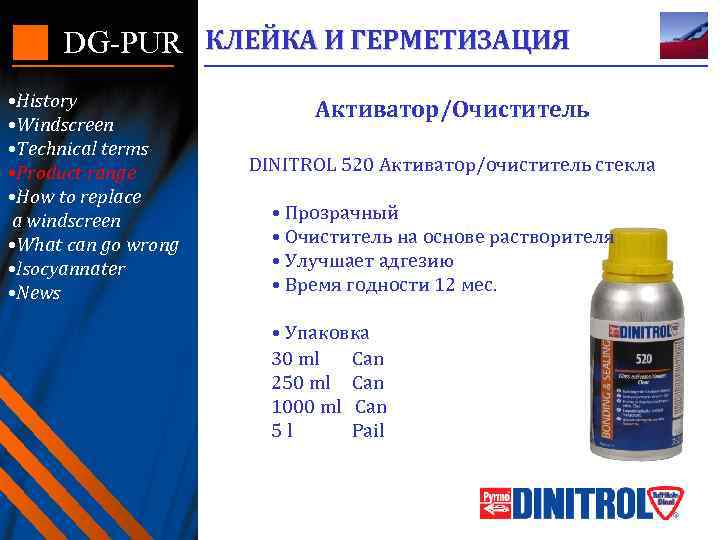

DG-PUR КЛЕЙКА И ГЕРМЕТИЗАЦИЯ • History • Windscreen • Technical terms • Product range • How to replace a windscreen • What can go wrong • Isocyannater • News Aктиватор/Очиститель DINITROL 520 Активатор/очиститель стекла • Прозрачный • Очиститель на основе растворителя • Улучшает адгезию • Время годности 12 мес. • Упаковка 30 ml Can 250 ml Can 1000 ml Can 5 l Pail

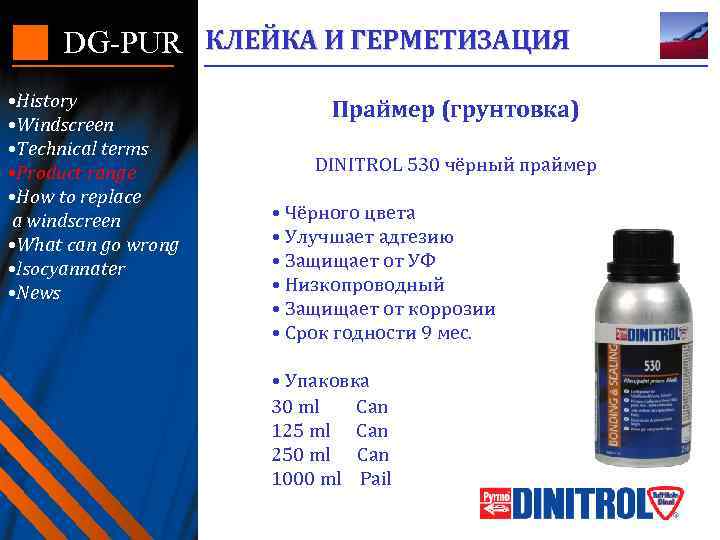

DG-PUR КЛЕЙКА И ГЕРМЕТИЗАЦИЯ • History • Windscreen • Technical terms • Product range • How to replace a windscreen • What can go wrong • Isocyannater • News Праймер (грунтовка) DINITROL 530 чёрный праймер • Чёрного цвета • Улучшает адгезию • Защищает от УФ • Низкопроводный • Защищает от коррозии • Срок годности 9 мес. • Упаковка 30 ml Can 125 ml Can 250 ml Can 1000 ml Pail

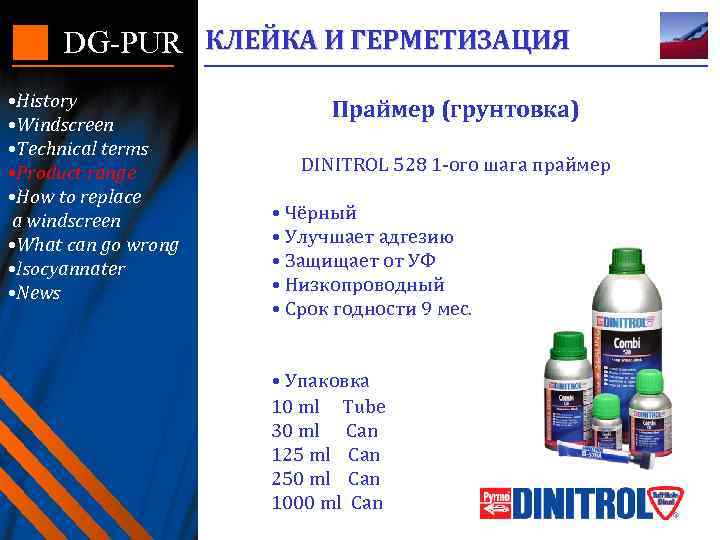

DG-PUR КЛЕЙКА И ГЕРМЕТИЗАЦИЯ • History • Windscreen • Technical terms • Product range • How to replace a windscreen • What can go wrong • Isocyannater • News Праймер (грунтовка) DINITROL 528 1 -ого шага праймер • Чёрный • Улучшает адгезию • Защищает от УФ • Низкопроводный • Срок годности 9 мес. • Упаковка 10 ml Tube 30 ml Can 125 ml Can 250 ml Can 1000 ml Can

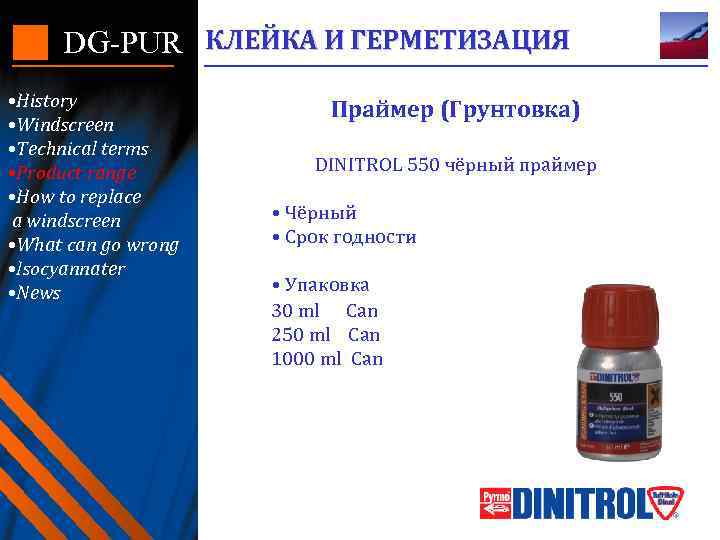

DG-PUR КЛЕЙКА И ГЕРМЕТИЗАЦИЯ • History • Windscreen • Technical terms • Product range • How to replace a windscreen • What can go wrong • Isocyannater • News Праймер (Грунтовка) DINITROL 550 чёрный праймер • Чёрный • Срок годности • Упаковка 30 ml Can 250 ml Can 1000 ml Can

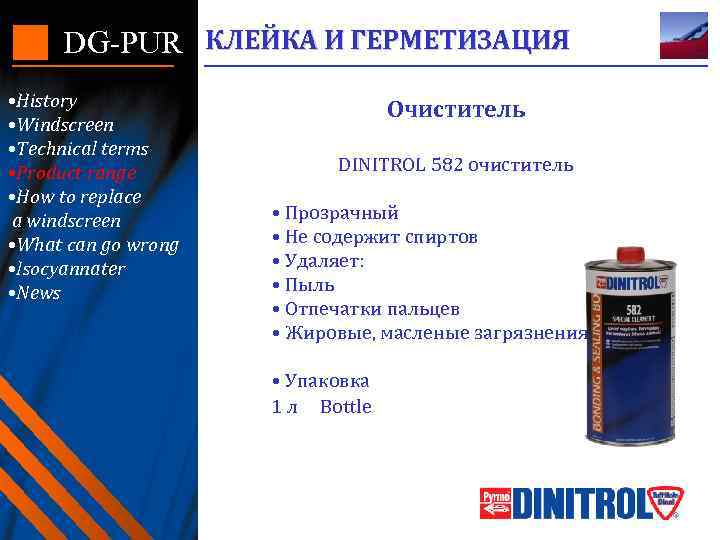

DG-PUR КЛЕЙКА И ГЕРМЕТИЗАЦИЯ • History • Windscreen • Technical terms • Product range • How to replace a windscreen • What can go wrong • Isocyannater • News Очиститель DINITROL 582 очиститель • Прозрачный • Не содержит спиртов • Удаляет: • Пыль • Отпечатки пальцев • Жировые, масленые загрязнения • Упаковка 1 л Bottle

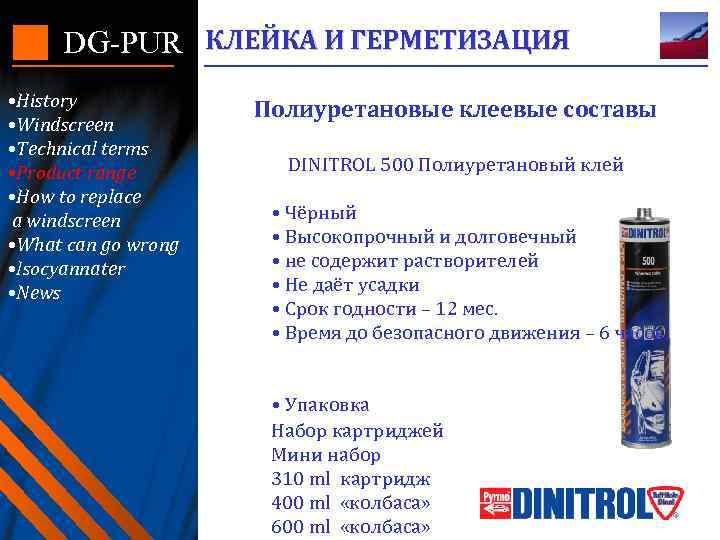

DG-PUR КЛЕЙКА И ГЕРМЕТИЗАЦИЯ • History • Windscreen • Technical terms • Product range • How to replace a windscreen • What can go wrong • Isocyannater • News Полиуретановые клеевые составы DINITROL 500 Полиуретановый клей • Чёрный • Высокопрочный и долговечный • не содержит растворителей • Не даёт усадки • Срок годности – 12 мес. • Время до безопасного движения – 6 часов. • Упаковка Набор картриджей Мини набор 310 ml картридж 400 ml «колбаса» 600 ml «колбаса»

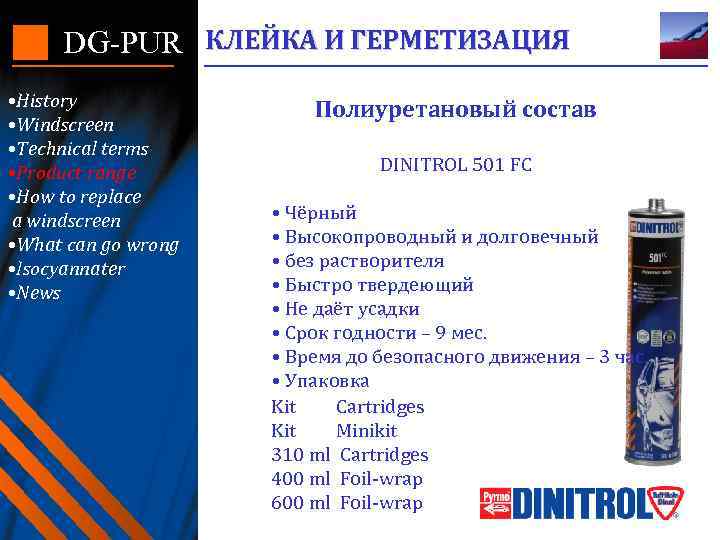

DG-PUR КЛЕЙКА И ГЕРМЕТИЗАЦИЯ • History • Windscreen • Technical terms • Product range • How to replace a windscreen • What can go wrong • Isocyannater • News Полиуретановый состав DINITROL 501 FC • Чёрный • Высокопроводный и долговечный • без растворителя • Быстро твердеющий • Не даёт усадки • Срок годности – 9 мес. • Время до безопасного движения – 3 час. • Упаковка Kit Cartridges Kit Minikit 310 ml Cartridges 400 ml Foil-wrap 600 ml Foil-wrap

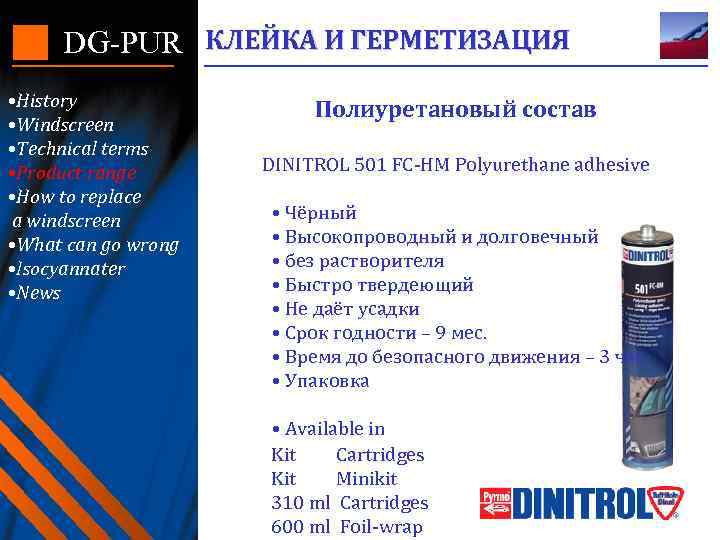

DG-PUR КЛЕЙКА И ГЕРМЕТИЗАЦИЯ • History • Windscreen • Technical terms • Product range • How to replace a windscreen • What can go wrong • Isocyannater • News Полиуретановый состав DINITROL 501 FC-HM Polyurethane adhesive • Чёрный • Высокопроводный и долговечный • без растворителя • Быстро твердеющий • Не даёт усадки • Срок годности – 9 мес. • Время до безопасного движения – 3 час. • Упаковка • Available in Kit Cartridges Kit Minikit 310 ml Cartridges 600 ml Foil-wrap

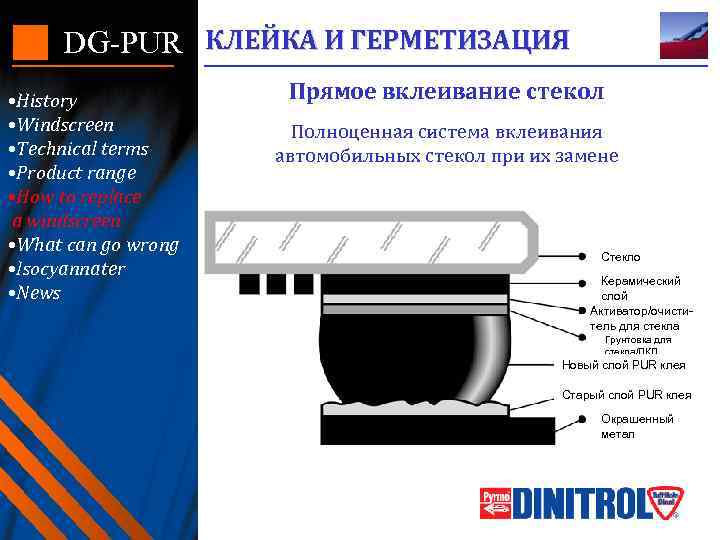

DG-PUR КЛЕЙКА И ГЕРМЕТИЗАЦИЯ • History • Windscreen • Technical terms • Product range • How to replace a windscreen • What can go wrong • Isocyannater • News Прямое вклеивание стекол Полноценная система вклеивания автомобильных стекол при их замене Стекло Керамический слой Активатор/очиститель для стекла Грунтовка для стекла/ЛКП Новый слой PUR клея Старый слой PUR клея Окрашенный метал

DG-PUR КЛЕЙКА И ГЕРМЕТИЗАЦИЯ • History • Windscreen • Technical terms • Product range • How to replace a windscreen • What can go wrong • Isocyannater • News ВКЛЕИВАНИЕ СТЕКОЛ 1 Удаление стекла Соблюдайте инструкции (мануалы) производителя автомобиля при удалении стекла

DG-PUR КЛЕЙКА И ГЕРМЕТИЗАЦИЯ • History • Windscreen • Technical terms • Product range • How to replace a windscreen • What can go wrong • Isocyannater • News ВКЛЕИВАНИЕ СТЕКЛА 2 Активирование и очистка При помощи чистой ветоши нанести очиститель DINITROL 520 на чёрный керамический слой по периметру стекла. Выждать примерно 1 мин. Стереть (удалить) излишки очистителя и оставшуюся пыль свежей сухой ветошью.

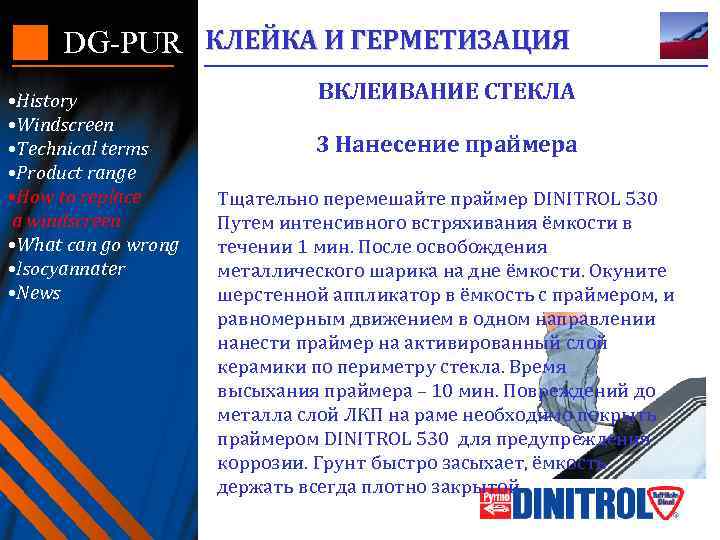

DG-PUR КЛЕЙКА И ГЕРМЕТИЗАЦИЯ • History • Windscreen • Technical terms • Product range • How to replace a windscreen • What can go wrong • Isocyannater • News ВКЛЕИВАНИЕ СТЕКЛА 3 Нанесение праймера Тщательно перемешайте праймер DINITROL 530 Путем интенсивного встряхивания ёмкости в течении 1 мин. После освобождения металлического шарика на дне ёмкости. Окуните шерстенной аппликатор в ёмкость с праймером, и равномерным движением в одном направлении нанести праймер на активированный слой керамики по периметру стекла. Время высыхания праймера – 10 мин. Повреждений до металла слой ЛКП на раме необходимо покрыть праймером DINITROL 530 для предупреждения коррозии. Грунт быстро засыхает, ёмкость держать всегда плотно закрытой.

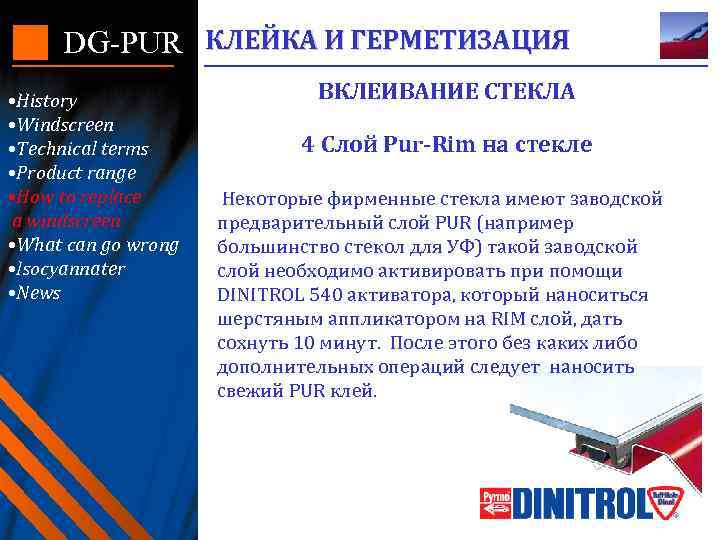

DG-PUR КЛЕЙКА И ГЕРМЕТИЗАЦИЯ • History • Windscreen • Technical terms • Product range • How to replace a windscreen • What can go wrong • Isocyannater • News ВКЛЕИВАНИЕ СТЕКЛА 4 Слой Pur-Rim на стекле Некоторые фирменные стекла имеют заводской предварительный слой PUR (например большинство стекол для УФ) такой заводской слой необходимо активировать при помощи DINITROL 540 активатора, который наноситься шерстяным аппликатором на RIM слой, дать сохнуть 10 минут. После этого без каких либо дополнительных операций следует наносить свежий PUR клей.

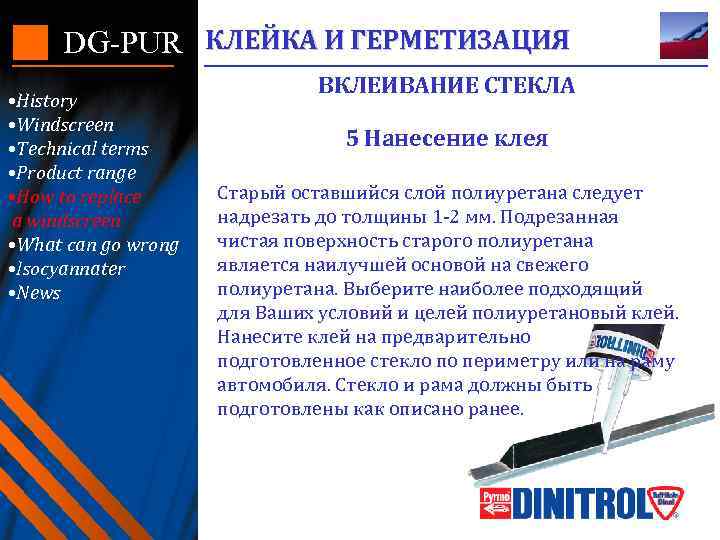

DG-PUR КЛЕЙКА И ГЕРМЕТИЗАЦИЯ • History • Windscreen • Technical terms • Product range • How to replace a windscreen • What can go wrong • Isocyannater • News ВКЛЕИВАНИЕ СТЕКЛА 5 Нанесение клея Старый оставшийся слой полиуретана следует надрезать до толщины 1 -2 мм. Подрезанная чистая поверхность старого полиуретана является наилучшей основой на свежего полиуретана. Выберите наиболее подходящий для Ваших условий и целей полиуретановый клей. Нанесите клей на предварительно подготовленное стекло по периметру или на раму автомобиля. Стекло и рама должны быть подготовлены как описано ранее.

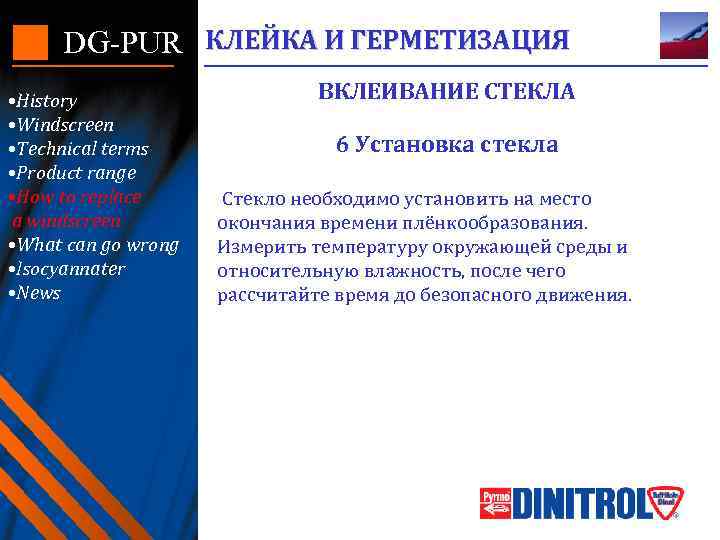

DG-PUR КЛЕЙКА И ГЕРМЕТИЗАЦИЯ • History • Windscreen • Technical terms • Product range • How to replace a windscreen • What can go wrong • Isocyannater • News ВКЛЕИВАНИЕ СТЕКЛА 6 Установка стекла Стекло необходимо установить на место окончания времени плёнкообразования. Измерить температуру окружающей среды и относительную влажность, после чего рассчитайте время до безопасного движения.

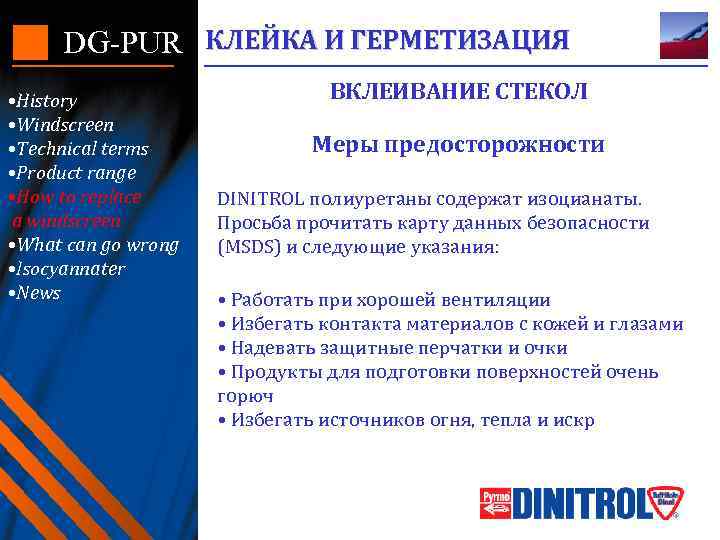

DG-PUR КЛЕЙКА И ГЕРМЕТИЗАЦИЯ • History • Windscreen • Technical terms • Product range • How to replace a windscreen • What can go wrong • Isocyannater • News ВКЛЕИВАНИЕ СТЕКОЛ Меры предосторожности DINITROL полиуретаны содержат изоцианаты. Просьба прочитать карту данных безопасности (MSDS) и следующие указания: • Работать при хорошей вентиляции • Избегать контакта материалов с кожей и глазами • Надевать защитные перчатки и очки • Продукты для подготовки поверхностей очень горюч • Избегать источников огня, тепла и искр

DG-PUR КЛЕЙКА И ГЕРМЕТИЗАЦИЯ • History • Windscreen • Technical terms • Product range • How to replace a windscreen • What can go wrong • Isocyannater • News Следует избегать: • Необработанных царапин ЛКП на металле. • Не наносить праймер DINITROL 530 на старый слой полиуретана или заводской слой PUR на стекле. • Не наносить клей и праймер на свежее ЛКП. • Избегать грязи, масел, силикона, жидкости омывателя стекла, отпечатков пальцев на слое керамики на стекле. • Излишков клея из под молдинга стекла – можно повредить ЛКП. • Плёнкообразования до установки стекла на нем. • Устаревших праймеров и автоваторов. • Устаревшего клея. • Нанесения PUR на слой MS праймера и наоборот. • Контакта жидкости стекла омывателя с не затвердевшим клеем – это может вызвать течь. • Не отпускает автомобиль с не затвердевшим клеем.

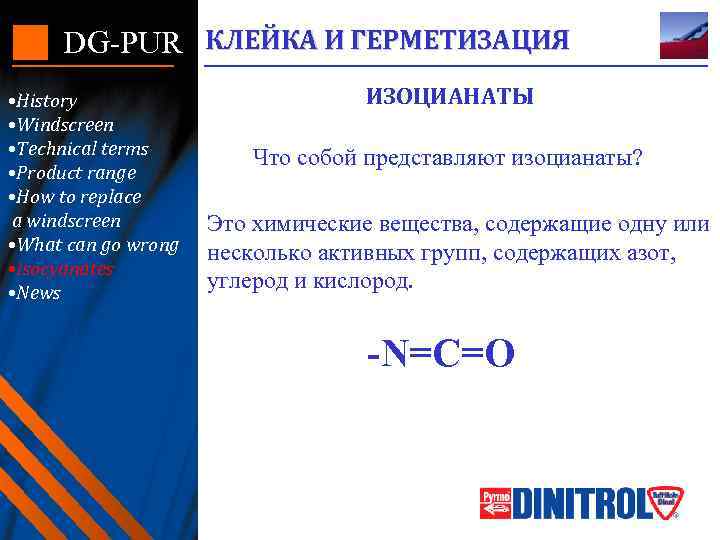

DG-PUR КЛЕЙКА И ГЕРМЕТИЗАЦИЯ • History • Windscreen • Technical terms • Product range • How to replace a windscreen • What can go wrong • Isocyanates • News ИЗОЦИАНАТЫ Что собой представляют изоцианаты? Это химические вещества, содержащие одну или несколько активных групп, содержащих азот, углерод и кислород. -N=C=O

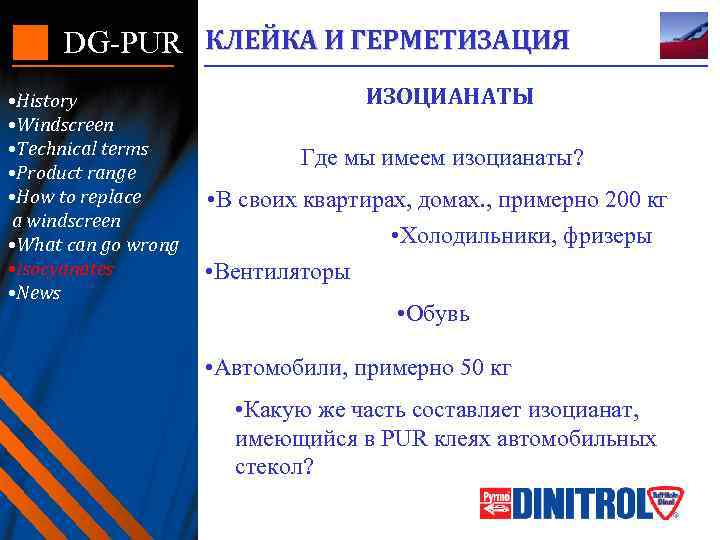

DG-PUR КЛЕЙКА И ГЕРМЕТИЗАЦИЯ • History • Windscreen • Technical terms • Product range • How to replace a windscreen • What can go wrong • Isocyanates • News ИЗОЦИАНАТЫ Где мы имеем изоцианаты? • В своих квартирах, домах. , примерно 200 кг • Холодильники, фризеры • Вентиляторы • Обувь • Автомобили, примерно 50 кг • Какую же часть составляет изоцианат, имеющийся в PUR клеях автомобильных стекол?

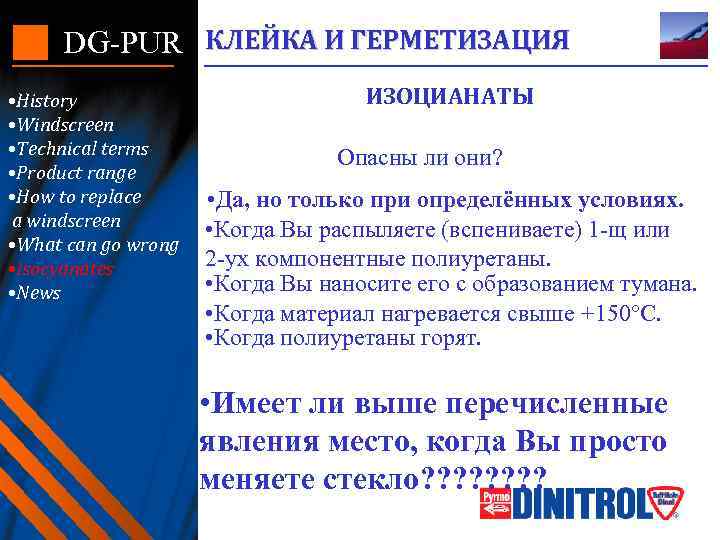

DG-PUR КЛЕЙКА И ГЕРМЕТИЗАЦИЯ • History • Windscreen • Technical terms • Product range • How to replace a windscreen • What can go wrong • Isocyanates • News ИЗОЦИАНАТЫ Опасны ли они? • Да, но только при определённых условиях. • Когда Вы распыляете (вспениваете) 1 -щ или 2 -ух компонентные полиуретаны. • Когда Вы наносите его с образованием тумана. • Когда материал нагревается свыше +150°C. • Когда полиуретаны горят. • Имеет ли выше перечисленные явления место, когда Вы просто меняете стекло? ? ? ?

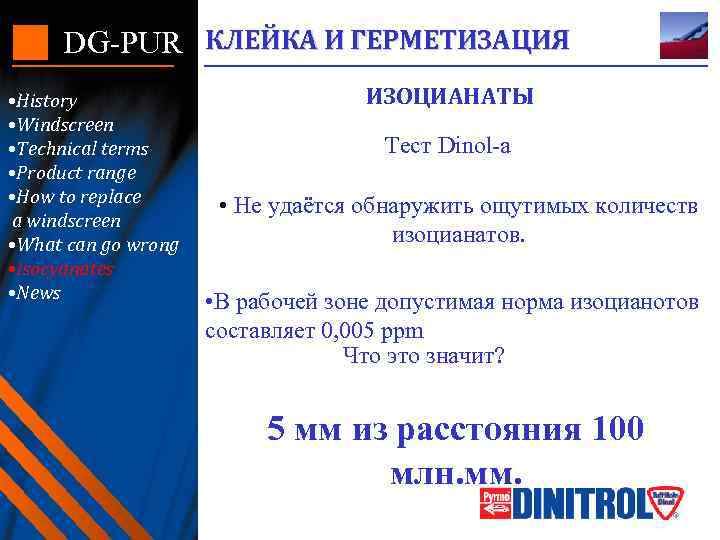

DG-PUR КЛЕЙКА И ГЕРМЕТИЗАЦИЯ • History • Windscreen • Technical terms • Product range • How to replace a windscreen • What can go wrong • Isocyanates • News ИЗОЦИАНАТЫ Тест Dinol-а • Не удаётся обнаружить ощутимых количеств изоцианатов. • В рабочей зоне допустимая норма изоцианотов составляет 0, 005 ppm Что это значит? 5 мм из расстояния 100 млн. мм.

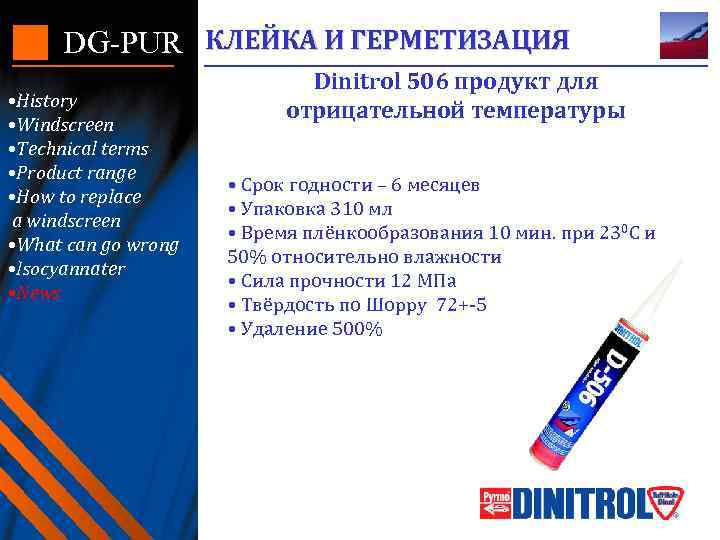

DG-PUR КЛЕЙКА И ГЕРМЕТИЗАЦИЯ • History • Windscreen • Technical terms • Product range • How to replace a windscreen • What can go wrong • Isocyannater • News Dinitrol 506 продукт для отрицательной температуры • Срок годности – 6 месяцев • Упаковка 310 мл • Время плёнкообразования 10 мин. при 230 C и 50% относительно влажности • Сила прочности 12 MПa • Твёрдость по Шорру 72+-5 • Удаление 500%

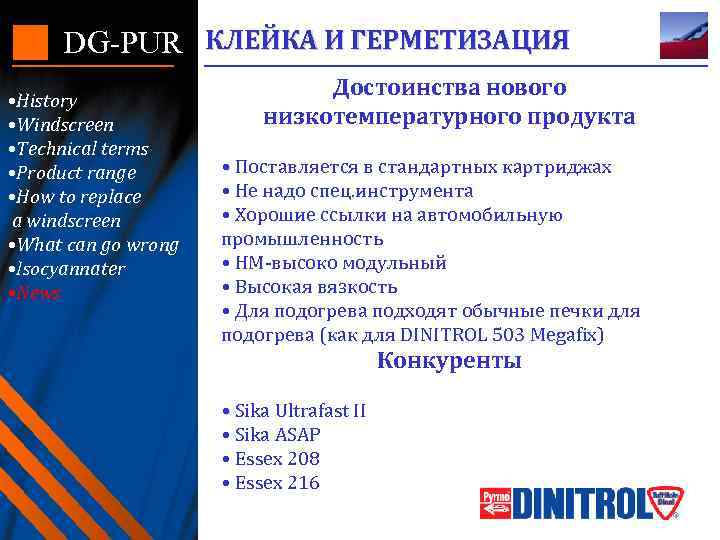

DG-PUR КЛЕЙКА И ГЕРМЕТИЗАЦИЯ • History • Windscreen • Technical terms • Product range • How to replace a windscreen • What can go wrong • Isocyannater • News Достоинства нового низкотемпературного продукта • Поставляется в стандартных картриджах • Не надо спец. инструмента • Хорошие ссылки на автомобильную промышленность • НМ-высоко модульный • Высокая вязкость • Для подогрева подходят обычные печки для подогрева (как для DINITROL 503 Megafix) Конкуренты • Sika Ultrafast II • Sika ASAP • Essex 208 • Essex 216

DG-PUR КЛЕЙКА И ГЕРМЕТИЗАЦИЯ • History • Windscreen • Technical terms • Product range • How to replace a windscreen • What can go wrong • Isocyannater • News Время до безопасного движения 1 подушка безопасности Время до безопасного движения 2 подушка безопасности
