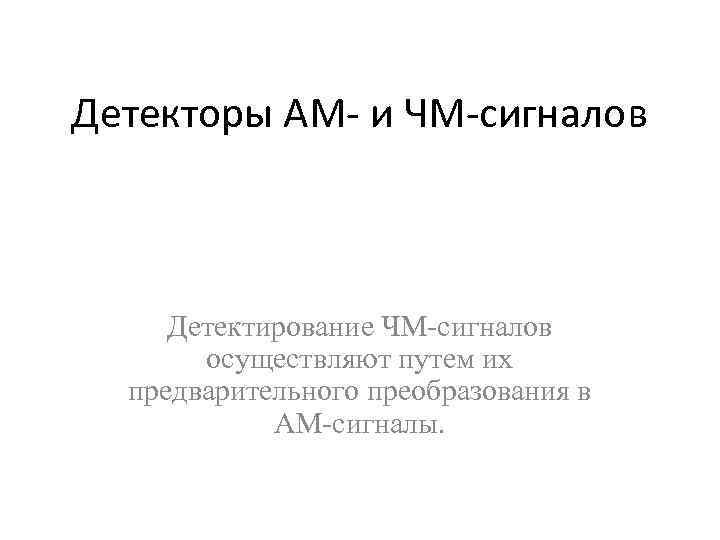

Детекторы АМ и ЧМ сигналов Детектирование ЧМ-сигналов осуществляют путем их предварительного преобразования в АМ-сигналы. Детекторы АМ и ЧМ сигналов Детектирование ЧМ-сигналов осуществляют путем их предварительного преобразования в АМ-сигналы.

 • Детектирование АМ-сигналов. Чтобы выделить полезный (низкочастотный) сигнал из АМ-колебания, его выпрямляют. В • Детектирование АМ-сигналов. Чтобы выделить полезный (низкочастотный) сигнал из АМ-колебания, его выпрямляют. В спектре выпрямленного колебания содержатся низкочастотный сигнал и несущее колебание. Низкочастотная составляющая выделяется с помощью простейшего RС-фильтра нижних частот НЧ.

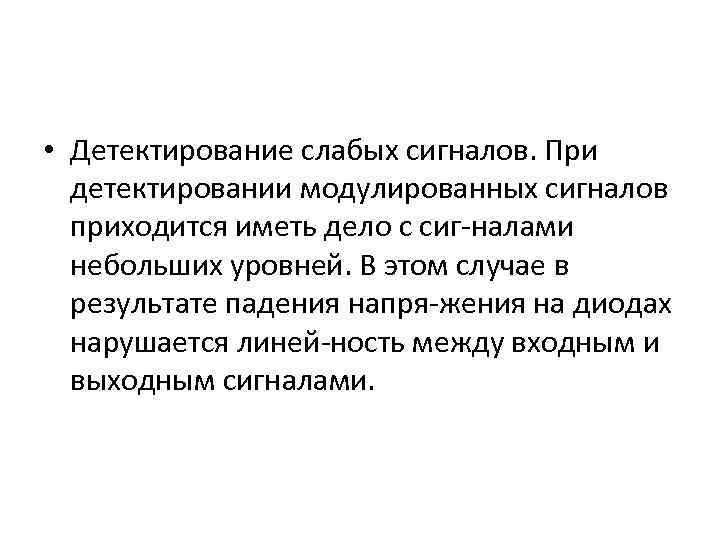

 • Детектирование слабых сигналов. При детектировании модулированных сигналов приходится иметь дело с сиг • Детектирование слабых сигналов. При детектировании модулированных сигналов приходится иметь дело с сиг налами небольших уровней. В этом случае в результате падения напря жения на диодах нарушается линей ность между входным и выходным сигналами.

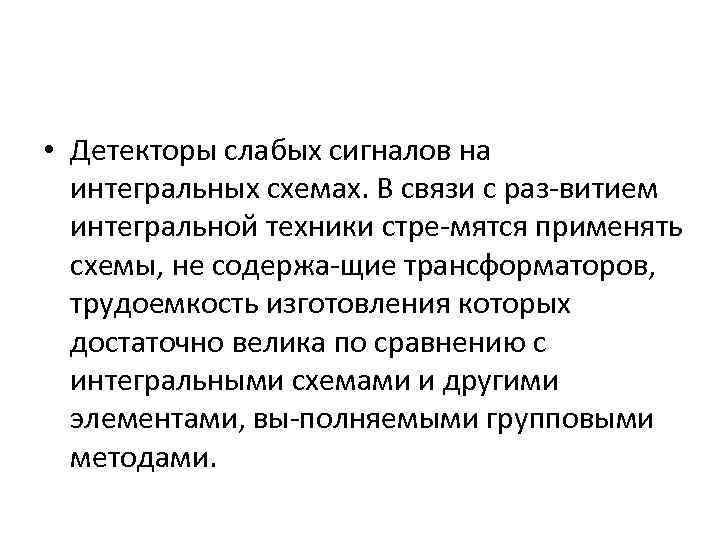

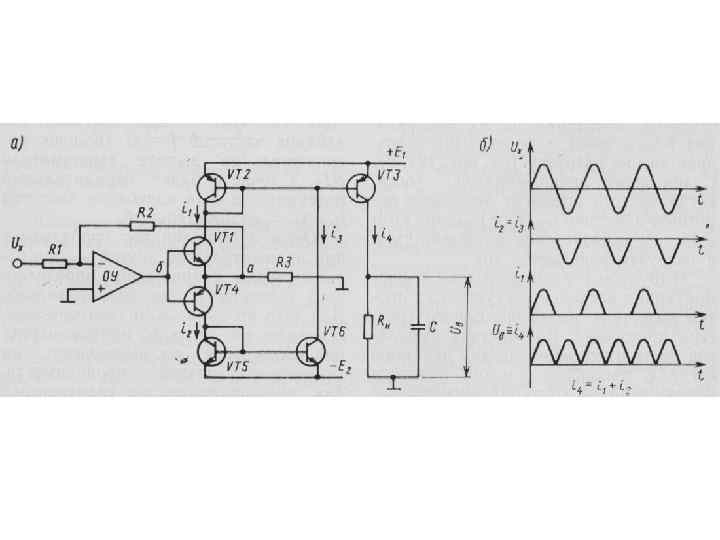

 • Детекторы слабых сигналов на интегральных схемах. В связи с раз витием интегральной • Детекторы слабых сигналов на интегральных схемах. В связи с раз витием интегральной техники стре мятся применять схемы, не содержа щие трансформаторов, трудоемкость изготовления которых достаточно велика по сравнению с интегральными схемами и другими элементами, вы полняемыми групповыми методами.

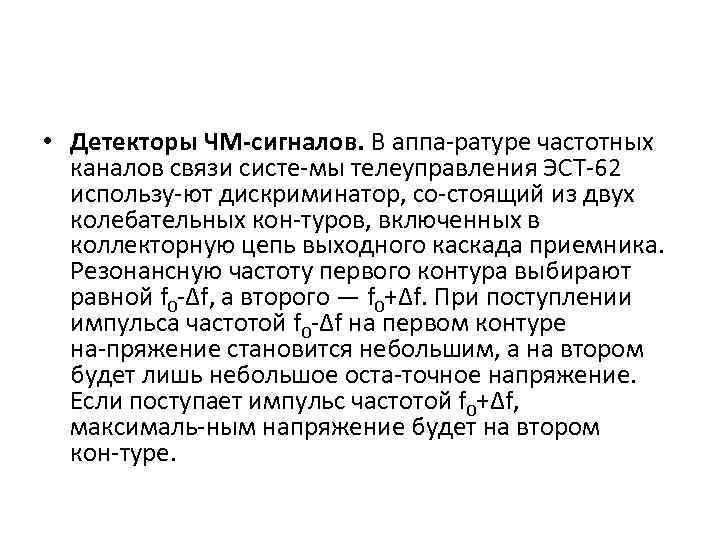

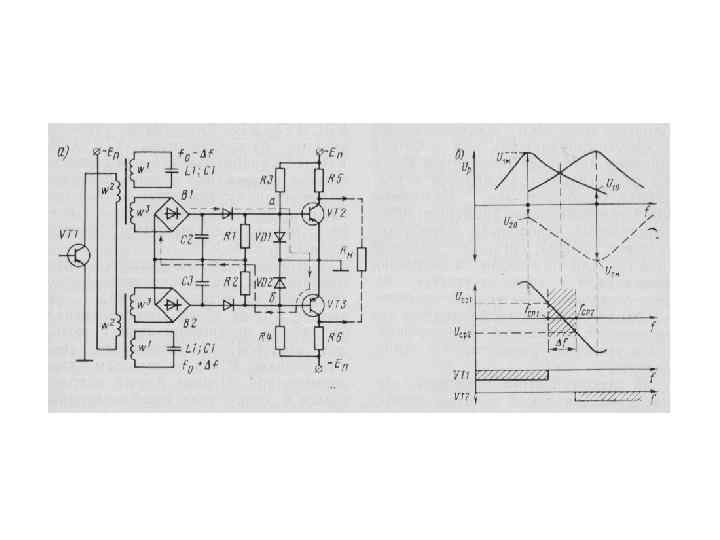

 • Детекторы ЧМ-сигналов. В аппа ратуре частотных каналов связи систе мы телеуправления ЭСТ • Детекторы ЧМ-сигналов. В аппа ратуре частотных каналов связи систе мы телеуправления ЭСТ 62 использу ют дискриминатор, со стоящий из двух колебательных кон туров, включенных в коллекторную цепь выходного каскада приемника. Резонансную частоту первого контура выбирают равной f 0 ∆f, а второго — f 0+∆f. При поступлении импульса частотой f 0 ∆f на первом контуре на пряжение становится небольшим, а на втором будет лишь небольшое оста точное напряжение. Если поступает импульс частотой f 0+∆f, максималь ным напряжение будет на втором кон туре.

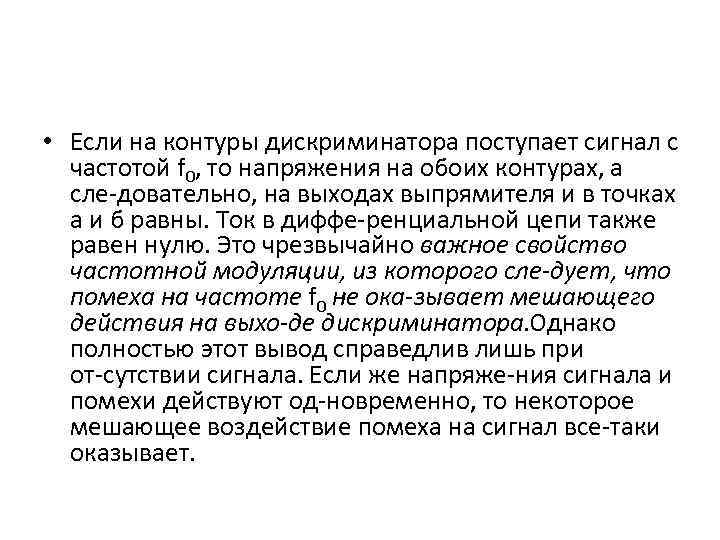

 • Если на контуры дискриминатора поступает сигнал с частотой f 0, то напряжения • Если на контуры дискриминатора поступает сигнал с частотой f 0, то напряжения на обоих контурах, а сле довательно, на выходах выпрямителя и в точках а и б равны. Ток в диффе ренциальной цепи также равен нулю. Это чрезвычайно важное свойство частотной модуляции, из которого сле дует, что помеха на частоте f 0 не ока зывает мешающего действия на выхо де дискриминатора. Однако полностью этот вывод справедлив лишь при от сутствии сигнала. Если же напряже ния сигнала и помехи действуют од новременно, то некоторое мешающее воздействие помеха на сигнал все таки оказывает.

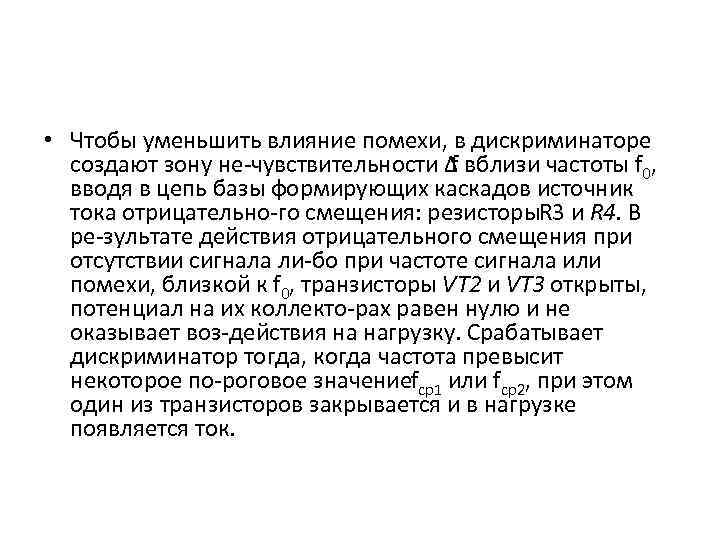

 • Чтобы уменьшить влияние помехи, в дискриминаторе создают зону не чувствительности ∆ вблизи • Чтобы уменьшить влияние помехи, в дискриминаторе создают зону не чувствительности ∆ вблизи частоты f 0, f вводя в цепь базы формирующих каскадов источник тока отрицательно го смещения: резисторы. R 3 и R 4. В ре зультате действия отрицательного смещения при отсутствии сигнала ли бо при частоте сигнала или помехи, близкой к f 0, транзисторы VТ 2 и VТЗ открыты, потенциал на их коллекто рах равен нулю и не оказывает воз действия на нагрузку. Срабатывает дискриминатор тогда, когда частота превысит некоторое по роговое значениеfcp 1 или fcp 2, при этом один из транзисторов закрывается и в нагрузке появляется ток.

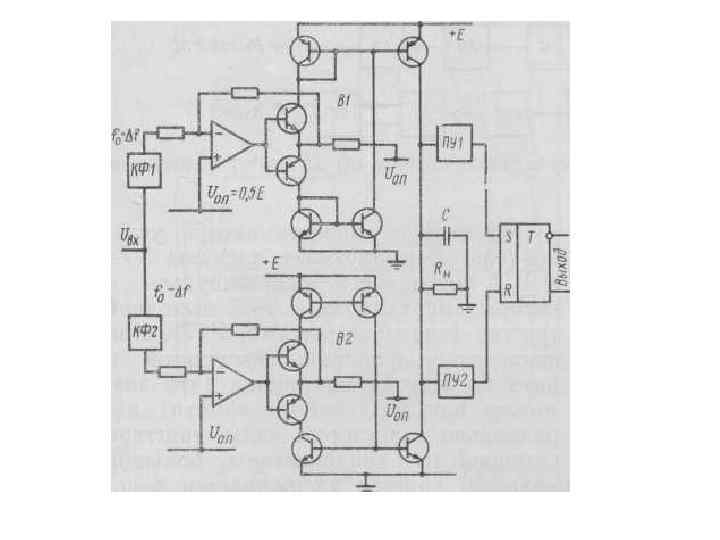

 • Частотный дискриминатор на ин тегральных схемах. Такой частотный дискриминатор содержит два квазицифровых • Частотный дискриминатор на ин тегральных схемах. Такой частотный дискриминатор содержит два квазицифровых фильтра КФ 1 и КФ 2, два разнополярных выпрямите ля. В 1 и В 2, пороговые устройства ПУ 1 и ПУ 2 и выходной RS триггер; квазицифровые фильтры высокой ста бильности выполнены на основе звень ев фильтров с коммутируемыми кон денсаторами.
