ГОСТ 21. 604 -82* «Водоснабжение и канализация. Наружные сети. Рабочие чертежи 3. 3. Схемы напорных сетей 3. 3. 1. Схемы напорных сетей выполняют в плане без масштаба. 3. 3. 2. На схемах напорных сетей указывают: - трубопроводы и длины их участков, диаметры и толщины стенок (при необходимости) труб, фасонные части, арматуру, упоры и другие элементы сетей; - колодцы с размерами в плане и привязкой оси труб к внутренним граням колодцев. Элементам трубопровода присваивают позиционные обозначения. 3. 3. 3. Трубопроводы на схемах напорных сетей изображают одной сплошной очень толстой линией, элементы сети и трубопроводную арматуру условными графическими обозначениями по ГОСТ 2. 784 и ГОСТ 2. 785.

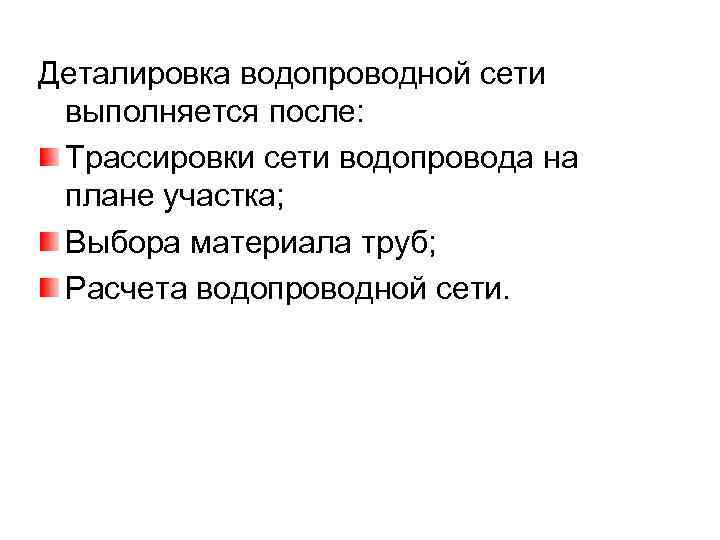

Деталировка водопроводной сети выполняется после: Трассировки сети водопровода на плане участка; Выбора материала труб; Расчета водопроводной сети.

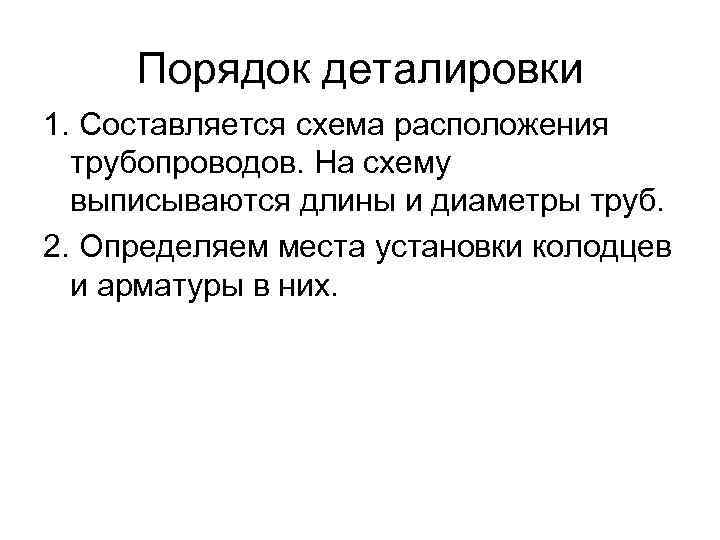

Порядок деталировки 1. Составляется схема расположения трубопроводов. На схему выписываются длины и диаметры труб. 2. Определяем места установки колодцев и арматуры в них.

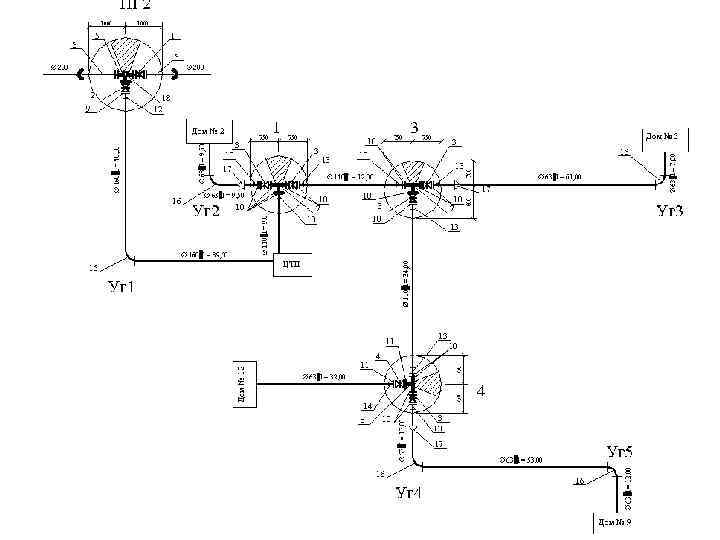

ПГ 2 Ж 200 ВК 1 Ж 110 L=12 м Ж 63 L=61 м Ж 110 L=34 м 9 м ЦТП L=13 м ВК 4 Ж 63 L=32 м Ж 63 БС 12 Ж 110 L=9, 5 м Ж 160 L=39, 5 м ВК 3 Ж 63 L=7 м БС 5 Ж 63 L=9, 5 м Ж 160 L=40 м БС 2 Ж 63 L=53 м Ж 63 L=12 м Ж 200 БС 9

ПГ 2 7 3 1 4 4 Ж чуг. 200 6 Ж 160 2 5

Спецификация Марка, поз. Обозначение Наименование Кол. Масса, Прим. кг ГОСТ 18599 ТУ 26 -07 -1526 -90 Труба ПНД Т питьевая Ж 160 Задвижка 30 с41 нж 1 Ж 200 1 138 2 Ж 150 1 100 3 ГОСТ 5525 -88 Тройник ППТФ 200 х150 1 83 4 ГОСТ 5525 -88 Патрубок дл. ПФГ 200 2 84, 5 5 ГОСТ 12820 -80* Фланец Ж 150 1 7, 81 6 ТУ 2248 -03200203536 -96 Втулка под фланец ПНД Т Ж 160 1 1, 2 7 ГОСТ 8220 -85 Е Гидрант пожарный 1 155

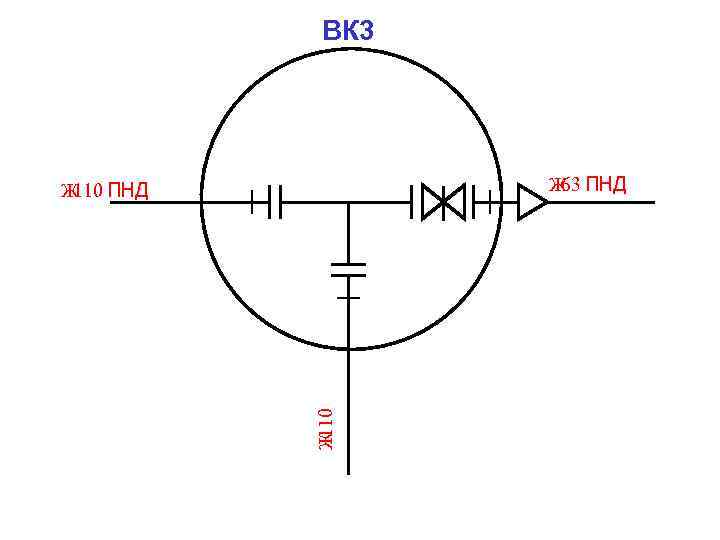

ВК 3 Ж ПНД 63 Ж 110 Ж ПНД 110

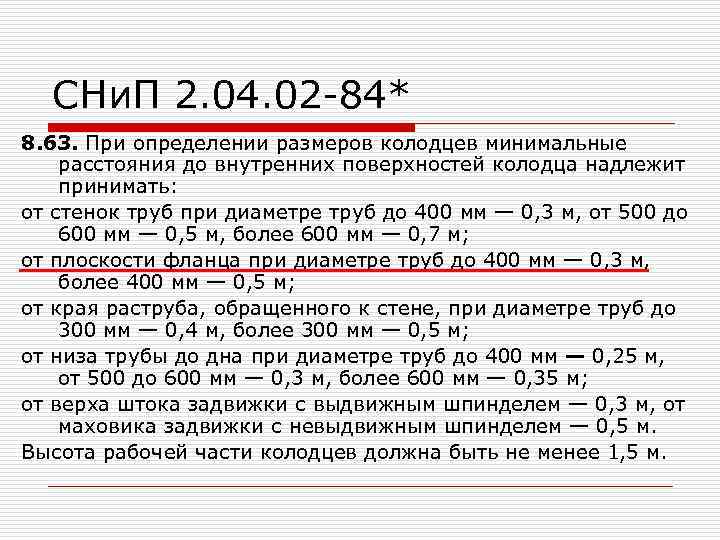

СНи. П 2. 04. 02 -84* 8. 63. При определении размеров колодцев минимальные расстояния до внутренних поверхностей колодца надлежит принимать: от стенок труб при диаметре труб до 400 мм — 0, 3 м, от 500 до 600 мм — 0, 5 м, более 600 мм — 0, 7 м; от плоскости фланца при диаметре труб до 400 мм — 0, 3 м, более 400 мм — 0, 5 м; от края раструба, обращенного к стене, при диаметре труб до 300 мм — 0, 4 м, более 300 мм — 0, 5 м; от низа трубы до дна при диаметре труб до 400 мм — 0, 25 м, от 500 до 600 мм — 0, 3 м, более 600 мм — 0, 35 м; от верха штока задвижки с выдвижным шпинделем — 0, 3 м, от маховика задвижки с невыдвижным шпинделем — 0, 5 м. Высота рабочей части колодцев должна быть не менее 1, 5 м.

ПГ 2 30 30 300 330 600 Ж чуг. 200 280 Ж 160 30 865 225 Ж чуг. 200 1620
