Детали обуви. Конструктивные особенности обуви.

Скачать презентацию Детали обуви. Конструктивные особенности обуви. Скачать презентацию Детали обуви. Конструктивные особенности обуви.

6Детали обуви.ppt

  • Количество слайдов: 57

>Детали обуви. Конструктивные особенности обуви. Детали обуви. Конструктивные особенности обуви.

>    Форма и размеры стопы      Вид Форма и размеры стопы Вид со стороны подошвы Вид с наружной стороны Вид с внутренней стороны v II – средняя (геленочная ) часть стопы v I – передняя часть стопы v III – задняя (пяточная ) часть стопы v 1 – пальцы; 2 – внутренний пучок; 3 – наружный пучок; 4 – гребень 3 (подъем); 5 – место сгиба стопы; 6 – внутренняя лодыжка; 7 – наружная лодыжка

>   Виды обуви v Ремешково- сандальная v Туфли v Полуботинки v Ботинки Виды обуви v Ремешково- сандальная v Туфли v Полуботинки v Ботинки v Сапоги 4

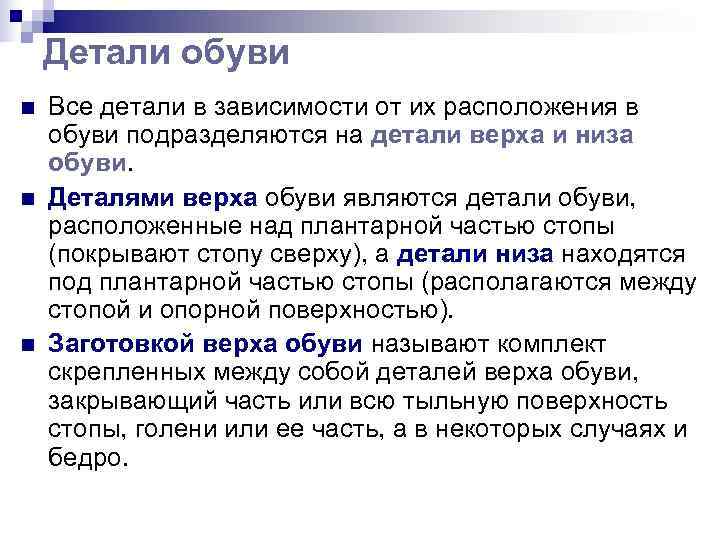

>  Детали обуви n  Все детали в зависимости от их расположения в Детали обуви n Все детали в зависимости от их расположения в обуви подразделяются на детали верха и низа обуви. n Деталями верха обуви являются детали обуви, расположенные над плантарной частью стопы (покрывают стопу сверху), а детали низа находятся под плантарной частью стопы (располагаются между стопой и опорной поверхностью). n Заготовкой верха обуви называют комплект скрепленных между собой деталей верха обуви, закрывающий часть или всю тыльную поверхность стопы, голени или ее часть, а в некоторых случаях и бедро.

>   Классификация деталей обуви   Наружные  Внутренние (подкладка)  Классификация деталей обуви Наружные Внутренние (подкладка) Промежуточные • берцы • задний внутренний • боковинка • голенище ремень • задник • задинка • карманы • межподблочник • задний наружный • подблочник • межподкладка ремень • подкладка • подкрючочник • закрепка • поднаряд • подносок • носок • подшивка • окантовка • подушечник • перед • футор • прошва • штафирка • язычок • Служат для • союзка: круговая, сохранения формы настрочная, изделия. составная, с • К каркасным также удлиненными относятся стелечные крыльями, целая, с материалы для обуви. язычком • овальная вставка 6

>  Детали обуви n  Наружными деталями называют детали, расположенные с внешней стороны Детали обуви n Наружными деталями называют детали, расположенные с внешней стороны обуви. В процессе эксплуатации обуви они подвергаются многократным изгибам, растяжениям, ударам, истиранию, действию увлажнений и высушиваний, грязи, света, переменных температур, а также воздействию агрессивных сред. Наружные детали формируют внешний вид обуви и отвечают за ее эстетическую привлекательность.

>  Наружные детали верха обуви n  союзка – наружная деталь верха обуви, Наружные детали верха обуви n союзка – наружная деталь верха обуви, закрывающая тыльную поверхность плюсны стопы; союзка может быть: по конструкции- настрочная (а, е), отрезная (и), составная(г, д), цельная(б, в); по форме- круговая (е, ж) и полукруговая (з).

>Наружные детали верха обуви n  перед - наружная деталь сапога, закрывающая пальцы и Наружные детали верха обуви n перед - наружная деталь сапога, закрывающая пальцы и тыльную поверхность плюсны стопы; по конструкции бывает: вшивной, настрочной (а), втачной (в), с овальной вставкой, с отрезным носком.

>Наружные детали верха обуви Наружные детали верха обуви

>Наружные детали верха обуви    Ø  1 – отрезной носок Наружные детали верха обуви Ø 1 – отрезной носок Ø 2 – союзка Ø 3 – задинка Ø 4 – берец Ø 5 – накладная деталь берца Ø 6 – язычок Ø 7 – мягкий кант Ø 8 – фурнитура Ø 9 – закрепка Ø 10–строчечно- клеепрошивной метод крепления

> Наружные детали верха обуви n  берцы – наружная деталь верха обуви, закрывающая Наружные детали верха обуви n берцы – наружная деталь верха обуви, закрывающая тыльную поверхность пяточно-геленочной части стопы, иногда и части голени. По конструкции берцы бывают: настрочные (б, г), составные (в), с отрезной задинкой (а, б), цельные (г). nносок – наружная деталь верха обуви, закрывающая тыльную поверхность пальцев стопы. По конструкции носок может быть: отрезной, прямой, с удлинёнными крыльями, фигурный.

>Наружные детали верха обуви n  задинка – наружная деталь верха обуви, закрывающая пяточную Наружные детали верха обуви n задинка – наружная деталь верха обуви, закрывающая пяточную часть стопы. По конструкции: сострочная, цельная. nголенище – наружная деталь сапога, закрывающая голень, иногда часть ее и бедра. По конструкции: вытяжное, настрочное, прикройное, цельное.

>  Наружные детали верха обуви n  вставка – функциональная или декоративная деталь, Наружные детали верха обуви n вставка – функциональная или декоративная деталь, применяемая в различных конструкциях верха обуви. Вставки бывают: по функции- вставка берец, вставка союзки, мокасиновая; по форме- прямоугольная, овальная; по конструкции- составная, цельная. Накладка – по функции- декоративная, функциональная; по расположению: накладка на союзку, берцы, голенища.

>Наружные детали верха обуви n  обтяжка – наружная деталь верха обуви, закрывающая боковую Наружные детали верха обуви n обтяжка – наружная деталь верха обуви, закрывающая боковую и фронтальную поверхность каблука или торец платформы, подложки, стельки;

>  Наружные детали верха обуви n  язычок – наружная деталь верха ботинок Наружные детали верха обуви n язычок – наружная деталь верха ботинок или полуботинок, расположенная под передней частью берцев для защиты стопы от повреждений блочками и давления шнурками. Язычок бывает: по конструкции –с накладками, составной, цельный; по форме- стандартный, удлинённый, укороченный, уширенный.

>  Наружные детали верха обуви клапан – наружная деталь верха,  соединенная с Наружные детали верха обуви клапан – наружная деталь верха, соединенная с берцами или голенищами, или внутренняя деталь подкладки под застежку «молния» . По конструкции клапан бывает: боковой- расположен с внутренней или наружной стороны берца или голенища; глухой – боковыми сторонами пришивается к нижней стороне переднего края берца и выполняет функцию язычка и подблочника; полуглухой – боковыми сторонами пришивается к нижней стороне переднего края берца, не доходя до нижнего края подкрючечника, и выполняет функцию язычка и подблочника; круговой – боковыми стронами пришивается к верхней стороне переднего края берца и выполняет функцию язычка; n манжет (мягкий кант) – дополнительная деталь, улучшающая потребительские свойства обуви, обеспечивая комфорт при эксплуатации. Располагается над берцами;

>  Наружные детали верха обуви n  отворот – отвёрнутая верхняя часть голенищ Наружные детали верха обуви n отворот – отвёрнутая верхняя часть голенищ сапог. n закрепка – деталь, укрепляющая соединение деталей верха, по конструкции бывает: отрезная, цельнокроенная, по форме: прямоугольной формы, типа «флажок» ; n ушки – детали в виде петли, соединённой с голенищами или берцами, предназначены для удобства обувания;

>Наружные детали верха обуви n  надблочник – деталь обуви, придающая прочность наружным краям Наружные детали верха обуви n надблочник – деталь обуви, придающая прочность наружным краям берец с расположенными на них блочками. Надблочник бывает по конструкции – круговой, отрезной, по форме –в виде «вилки» , фигурный.

>  Наружные детали верха обуви n  прошва – деталь в виде полоски Наружные детали верха обуви n прошва – деталь в виде полоски материала, расположенная между задними краями голенища для повышения прочности и водостойкости шва. n окантовочная деталь – наружная деталь верха в виде тесьмы или полоски материала для украшения её видимых краёв. n бизик – декоративная вставка между стачиваемыми деталями (по контуру союзки, по канту, по краю вставки).

>  Наружные детали верха обуви n  ремень – 1) Задний наружный ремень Наружные детали верха обуви n ремень – 1) Задний наружный ремень (ЗНР) -ответственная деталь обуви, укрепляющая задний шов, соединяющий берцы или голенища. ЗНР может быть прямоугольным, расширенным сверху или снизу; n 2) Ремень для застёжки, надподъёмный, чересподъёмный, подпряжечный, околощиколоточный, ремень-петля.

> Фурнитура n хольнитен – деталь обуви в  виде металлической заклепки,  предназначенная Фурнитура n хольнитен – деталь обуви в виде металлической заклепки, предназначенная для повышения прочности соединения союзки с берцами; n крючки, блочки (петли), люверсы, шнурки – приспособления для закрепления обуви на ноге и др. ;

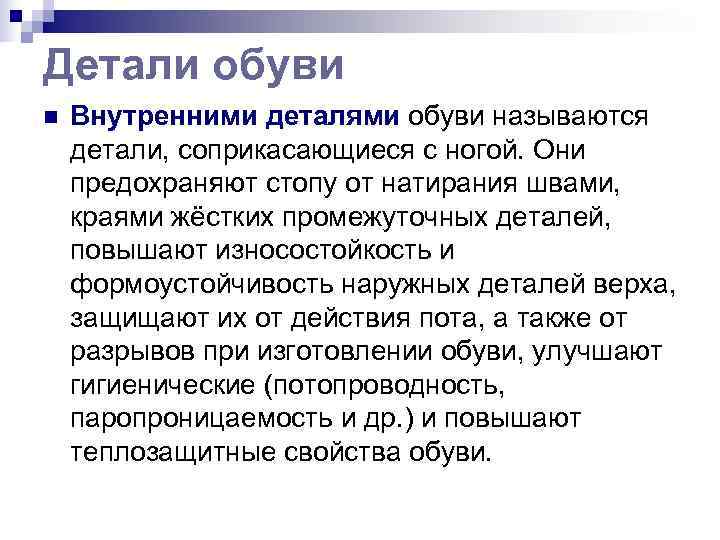

>Детали обуви n  Внутренними деталями обуви называются детали, соприкасающиеся с ногой. Они предохраняют Детали обуви n Внутренними деталями обуви называются детали, соприкасающиеся с ногой. Они предохраняют стопу от натирания швами, краями жёстких промежуточных деталей, повышают износостойкость и формоустойчивость наружных деталей верха, защищают их от действия пота, а также от разрывов при изготовлении обуви, улучшают гигиенические (потопроводность, паропроницаемость и др. ) и повышают теплозащитные свойства обуви.

>  Внутренние детали верха обуви: n  Подкладка обуви – комплект внутренних деталей Внутренние детали верха обуви: n Подкладка обуви – комплект внутренних деталей верха обуви, предназначенный для улучшения гигиенических и теплозащитных свойств, формоустойчивости обуви, а также для изоляции ноги от швов и наружных деталей верха. n карман – внутренняя деталь верха обуви, расположенная в пяточной или носочной части заготовки для размещения задника или подноска (в бесподкладочной обуви);

>  Внутренние детали верха обуви: n  подблочник (составной, цельный, укороченный)–внутренняя деталь верха Внутренние детали верха обуви: n подблочник (составной, цельный, укороченный)–внутренняя деталь верха для повышения прочности прикрепления блочек, крючков к берцам; n штаферка (составная, цельная, прямая, расширенная, фигурная)– внутренняя деталь верха обуви для укрепления верхнего канта заготовки; n задний внутренний ремень (ЗВР) (прямой, расширенный, фигурный)– деталь, аналогичная ЗНР, предохраняет задний шов заготовки верха и подкладки в пяточной части от преждевременного разрушения; 1. Текстильная (или меховая) подкладка под союзку 2. . Текстильная (или меховая) подкладка под берцы 3. Задний внутренний ремень (ЗВР) 4. Штаферка

>  Внутренние детали верха обуви: n  вкладная стелька – внутренняя деталь верха Внутренние детали верха обуви: n вкладная стелька – внутренняя деталь верха обуви, по форме соответствующая основной стельке, для улучшения внутреннего вида и гигиенических свойств обуви; n вкладная полустелька – выполняет функции вкладной стельки, но по форме соответствует пяточно-геленочной части вкладной стельки; n подпяточник – внутренняя деталь, соответствующая по форме пяточной части основной стельки, прикрывающая металлические крепители каблука и обеспечивающая комфортность обуви.

>  Внутренние детали верха обуви: n  подушечник – внутренняя деталь верха обуви, Внутренние детали верха обуви: n подушечник – внутренняя деталь верха обуви, настрачиваемая на нижнюю часть ушка для обеспечения прочности соединения ушка с голенищем или берцем. n подшивка – внутренняя деталь верха сапога по форме и размерам соответствующая верхней части голенища. n футор - внутренняя деталь верха сапога по форме и размеру соответствующая голенищу. n поднаряд – внутренняя деталь верха сапога по форме и размеру соответствующая переду;

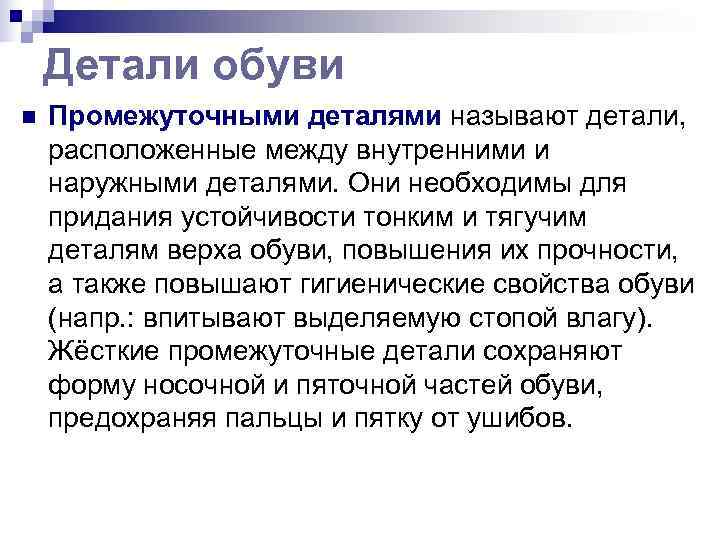

>  Детали обуви n  Промежуточными деталями называют детали, расположенные между внутренними и Детали обуви n Промежуточными деталями называют детали, расположенные между внутренними и наружными деталями. Они необходимы для придания устойчивости тонким и тягучим деталям верха обуви, повышения их прочности, а также повышают гигиенические свойства обуви (напр. : впитывают выделяемую стопой влагу). Жёсткие промежуточные детали сохраняют форму носочной и пяточной частей обуви, предохраняя пальцы и пятку от ушибов.

>  Промежуточные детали обуви: Это детали, расположенные между наружными и внутренними деталями. n Промежуточные детали обуви: Это детали, расположенные между наружными и внутренними деталями. n межподкладка (под союзку, под задинку, под берцы)- комплект промежуточных деталей верха для повышения формоустойчивости; n межподблочник - промежуточная деталь верха обуви для повышения прочности прикрепления блочек к деталям верха; n боковинка- промежуточная деталь верха обуви, расположенная в геленочно-пучковой части, для повышения ее формоустойчивости; под союзку -1, под задинку -2, под берцы-3, под носок-5, боковинка-4, межподблочник-6 - комплект промежуточных деталей верха для повышения формоустойчивости

>  Промежуточные детали обуви: n  подносок (обычный, прямой, укороченный, фигурный, и по Промежуточные детали обуви: n подносок (обычный, прямой, укороченный, фигурный, и по материалам: кожаный, из текстильных, термопластичных, эластичных материалов, металлический или пластмассовый (в спецобуви)) – промежуточная деталь, расположенная в носочной части, для сохранения ее формы; n задник (жёсткий, особо жёсткий (в спецобуви), полужёсткий, мягкий, обычный, укороченный, с удлинёнными крыльями, по материалам: кожаный, кожкартонный, пластмассовый (в спецобуви), термопластичный)– промежуточная деталь, расположенная в пяточной части для сохранения ее формы;

>Задники Задники

>Детали верха обуви    Детали заготовки ботинка с    Детали верха обуви Детали заготовки ботинка с отрезными деталями: 1 — язычок; 2 — берцы; 3 — носок; 4 — союзка; 5 — задинки; 6 — задний наружный ремень; 7 — закрепка; 8 — основная подкладка; 9 — подблочные ремни; 10 — штаферка; 11 — внутренний задний ремень; 12 — межподкладка под задинки; 13 — межподкладка под берцы; 14 — боковинки; 15 — межподкладка под носок; 16 — межподкладка под союзку

>Детали низа обуви n  Наружные детали низа обуви: n  Подошва- наружная деталь Детали низа обуви n Наружные детали низа обуви: n Подошва- наружная деталь низа обуви, расположенная под всей плантарной поверхностью стопы. По конструкции подошва бывает круговая, плоская, составная (состоит из детали, расположенной под носочно-пучковой и геленочной частями стопы, и из детали-надставки в пяточной части), с крокулем (язычком на каблук)- подошва, пяточная часть которой имеет форму фронтальной поверхности каблука, с язычком под каблук –подошва, в которой укороченная пяточная часть в готовой обуви заходит под каблук); формованная- подошва из искусственных, синтетических материалов или кожи, которую изготавливают методом формования в прессах). Формованная подошва бывает: -по конструкции- монолитная (вместе с каблуком), полумонолитная (без каблука), профилированная (имеет различную толщину в различных участках); -по материалам- из искусственных материалов, комбинированные, из пластмасс, синтетических материалов; - по оформлению неходовой поверхности- с облегчительными полостями или без них, с сеткой простилки (или без неё), с рантом (или без него); - по оформлению ходовой поверхности- без рисунка, с рисунком.

>  Подошва а-кожаная, плоская, круговая; б-кожаная с крокулем; в- формованная монолитная из искусственных, Подошва а-кожаная, плоская, круговая; б-кожаная с крокулем; в- формованная монолитная из искусственных, синтетических материалов (ТЭП, ПВХ, ТПУ); г-формованная монолитная из ПУ; д- формованная профилированная, е-формованная полумонолитная, профилированная; ж-из пористой резины.

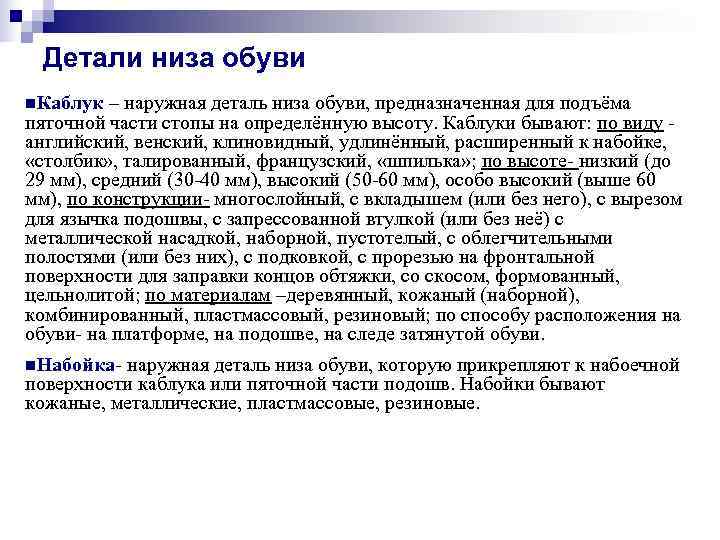

> Детали низа обуви n. Каблук  – наружная деталь низа обуви, предназначенная для Детали низа обуви n. Каблук – наружная деталь низа обуви, предназначенная для подъёма пяточной части стопы на определённую высоту. Каблуки бывают: по виду - английский, венский, клиновидный, удлинённый, расширенный к набойке, «столбик» , талированный, французский, «шпилька» ; по высоте- низкий (до 29 мм), средний (30 -40 мм), высокий (50 -60 мм), особо высокий (выше 60 мм), по конструкции- многослойный, с вкладышем (или без него), с вырезом для язычка подошвы, с запрессованной втулкой (или без неё) с металлической насадкой, наборной, пустотелый, с облегчительными полостями (или без них), с подковкой, с прорезью на фронтальной поверхности для заправки концов обтяжки, со скосом, формованный, цельнолитой; по материалам –деревянный, кожаный (наборной), комбинированный, пластмассовый, резиновый; по способу расположения на обуви- на платформе, на подошве, на следе затянутой обуви. n. Набойка- наружная деталь низа обуви, которую прикрепляют к набоечной поверхности каблука или пяточной части подошв. Набойки бывают кожаные, металлические, пластмассовые, резиновые.

>Классификация каблуков  Высокие (50     -60 мм)   Классификация каблуков Высокие (50 -60 мм) и особо высокие (свыше 60 мм) Средние (30 -49 мм) Низкие (до 29 мм)

> Каблуки  Набойки     а-металлические  пластмассовые   Каблуки Набойки а-металлические пластмассовые б-полиуретановые Кожаные наборные

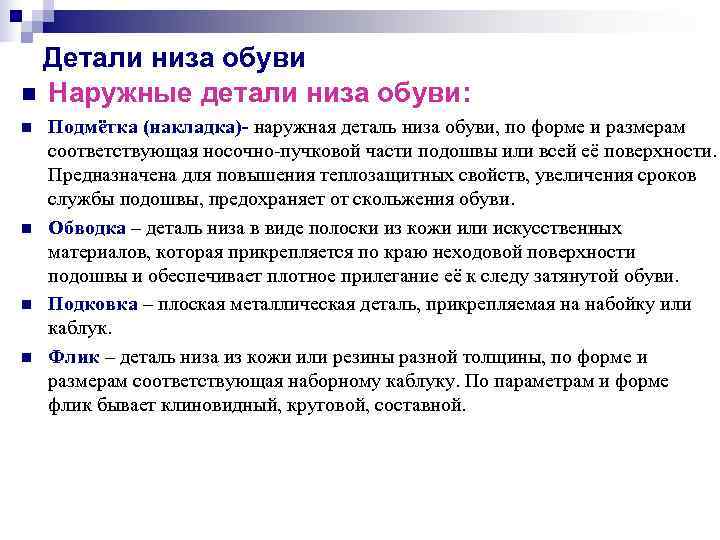

> Детали низа обуви n Наружные детали низа обуви: n  Подмётка (накладка)- наружная Детали низа обуви n Наружные детали низа обуви: n Подмётка (накладка)- наружная деталь низа обуви, по форме и размерам соответствующая носочно-пучковой части подошвы или всей её поверхности. Предназначена для повышения теплозащитных свойств, увеличения сроков службы подошвы, предохраняет от скольжения обуви. n Обводка – деталь низа в виде полоски из кожи или искусственных материалов, которая прикрепляется по краю неходовой поверхности подошвы и обеспечивает плотное прилегание её к следу затянутой обуви. n Подковка – плоская металлическая деталь, прикрепляемая на набойку или каблук. n Флик – деталь низа из кожи или резины разной толщины, по форме и размерам соответствующая наборному каблуку. По параметрам и форме флик бывает клиновидный, круговой, составной.

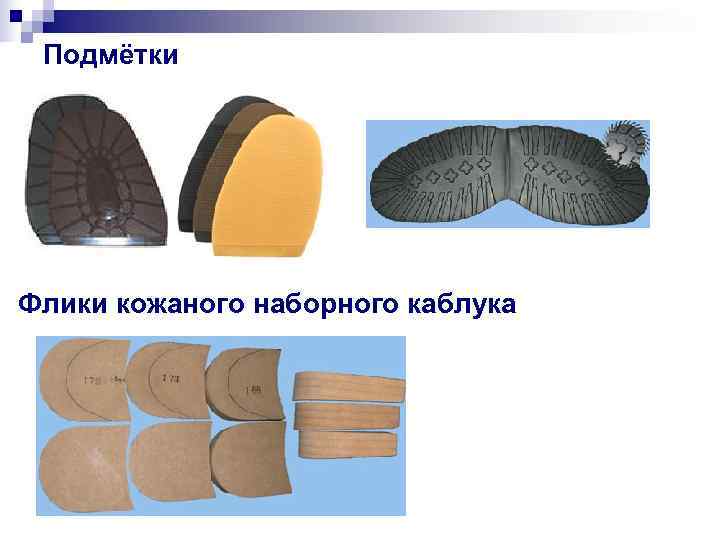

> Подмётки Флики кожаного наборного каблука Подмётки Флики кожаного наборного каблука

>  Детали низа обуви n  Рант – наружная деталь низа обуви, к Детали низа обуви n Рант – наружная деталь низа обуви, к которой пристрачивается подошва или подложка в обуви рантовых методов крепления и «Парко» . Рант бывает: по конструкции - гладкий потайной, прямой, с желобком, с накаткой, фигурный; по назначению – декоративный (улучшающий внешний вид), накладной (повышающий прочность шва) и улучшающий внешний вид в обуви доппельного и сандального метода крепления); несущий (наружная ответственная деталь низа обуви рантового метода крепления и «Парко» .

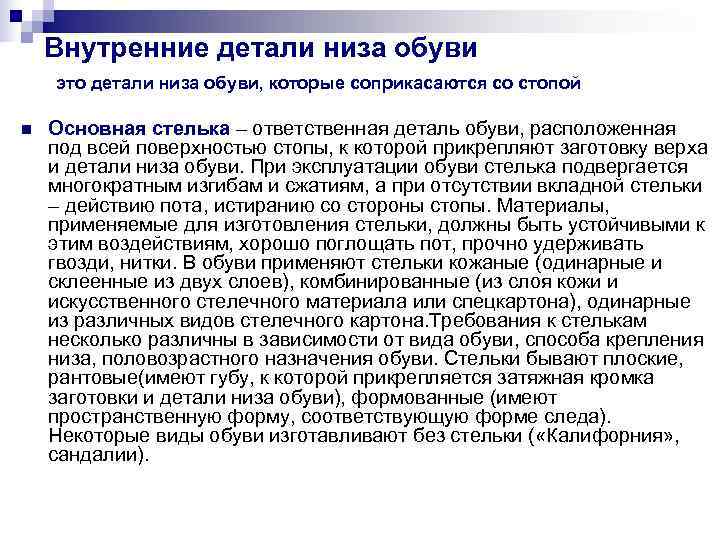

>  Внутренние детали низа обуви это детали низа обуви, которые соприкасаются со стопой Внутренние детали низа обуви это детали низа обуви, которые соприкасаются со стопой n Основная стелька – ответственная деталь обуви, расположенная под всей поверхностью стопы, к которой прикрепляют заготовку верха и детали низа обуви. При эксплуатации обуви стелька подвергается многократным изгибам и сжатиям, а при отсутствии вкладной стельки – действию пота, истиранию со стороны стопы. Материалы, применяемые для изготовления стельки, должны быть устойчивыми к этим воздействиям, хорошо поглощать пот, прочно удерживать гвозди, нитки. В обуви применяют стельки кожаные (одинарные и склеенные из двух слоев), комбинированные (из слоя кожи и искусственного стелечного материала или спецкартона), одинарные из различных видов стелечного картона. Требования к стелькам несколько различны в зависимости от вида обуви, способа крепления низа, половозрастного назначения обуви. Стельки бывают плоские, рантовые(имеют губу, к которой прикрепляется затяжная кромка заготовки и детали низа обуви), формованные (имеют пространственную форму, соответствующую форме следа). Некоторые виды обуви изготавливают без стельки ( «Калифорния» , сандалии).

>Стелечные узлы Стелечные узлы

>  Внутренние детали низа обуви n  Вкладная стелька (полустелька) – деталь обуви, Внутренние детали низа обуви n Вкладная стелька (полустелька) – деталь обуви, соответствующая по форме основной стельке (полустелька соответствует по форме пяточно-геленочной части основной стельки). Служит для улучшения эстетических, комфортных и гигиенических свойств обуви. n Втачная стелька – внутренняя деталь обуви, пристрачиваемая к заготовке по периметру или к пяточной части обуви. n Подносочник- внутренняя деталь в открытой обуви в носочной части, соответствующая форме носочной части основной стельки, и выполняющая функции вкладной стельки.

> Промежуточные детали низа обуви - это детали низа обуви, расположенные между внутренними и Промежуточные детали низа обуви - это детали низа обуви, расположенные между внутренними и наружными деталями n Геленок (супинатор) – деталь обуви, закрепляемая между основной стелькой и подошвой (в зависимости от метода крепления низа) для создания необходимой жесткости и упругости в пяточно-геленочной части обуви, а в некоторых случаях в ортопедических целях. Геленок бывает: картонный, комбинированный, металлический, пластмассовый, фанерный. n Простилка – деталь обуви, при помощи которой заполняют пустое пространство под основной стелькой, образовавшееся после закрепления на ней заготовки верха; n Подложка – деталь обуви, расположенная между простилкой и подошвой. В зависимости от метода крепления ее функции различны (для повышения прочности, улучшения гигиенических и теплозащитных свойств), в некоторых случаях является ответственной деталью;

>  Промежуточные детали низа обуви n  Прокладка – деталь обуви, расположенная между Промежуточные детали низа обуви n Прокладка – деталь обуви, расположенная между подложкой и подошвой. Предназначена, как правило, для повышения теплозащитных свойств низа обуви. n Платформа – промежуточная деталь низа обуви, по форме соответствующая носочно-пучковой части подошвы, или всей её поверхности. n Кранец - промежуточная деталь в форме подковки, которая крепится к краю верхнего флика наборного каблука и предназначена для плотного прилегания каблука к подошве. n Вкладыш и втулка каблука – для предотвращения деформации каблука в процессе эксплуатации (вкладыш бывает деревянный, пластмассовый, резиновый, втулка из металла). n Жёсткий подпяточник – соответствует форме пяточной части основной стельки, и предназначен для повышения прочности крепления каблука. n Мягкий подпяточник – расположен в пяточной части под вкладной стелькой, для улучшения комфортности стопы.

>Детали низа обуви  а - женской; б – мужской:    Детали низа обуви а - женской; б – мужской: 1 - подошва; 2 - стелька; 3 - задник; 4 - подметка; 5 - подносок; 6 - геленок; 7 - простилка; 8 - флик; 9 - кранец; 10 - набойка; 11 - каблук; 12 - супинатор; 13 – рант.

>1 — носок; 2 — союзка; 3 — берца; 4 — задинка; 5 — 1 — носок; 2 — союзка; 3 — берца; 4 — задинка; 5 — задний наружный ремень; 6 — язычок; 7 — закрепка; 8 — подошва; 9 — рант; 10 — каблук; 11— подкладка; 12 — подблочник; 13 — штаферка; 14 — задний внутренний ремень; 15 — боковинка; 16 — межподкладка союзки; 17 — стелька; 18 — задник; 19 — подносок; 20 — подпяточник; 21 — простилки; 22 — геленок.

>  Модельно-конструктивные особенности обуви n  По степени износа в процессе носки обуви Модельно-конструктивные особенности обуви n По степени износа в процессе носки обуви их делят на ответственные и менее ответственные. n К ответственным деталям верха относят носок, союзку, перед, задний наружный ремень, низа обуви — подошву, наружную подметку, накладку, основную стельку, рант, каблук, набойку. Ответственные детали подвергаются интенсивному износу, поэтому их выкраивают из наиболее прочных, толстых и плотных материалов.

>  Конструкция заготовки верха обуви Конструкция заготовки верха кожаной обуви определяется степенью открытости Конструкция заготовки верха обуви Конструкция заготовки верха кожаной обуви определяется степенью открытости обуви, способом закрепления ее на стопе, характером расчленения верха и подкладки обуви на отдельные детали, способом совмещения деталей верха и подкладки. n Заготовка верха и подкладки сапог. n В зависимости от характера расчленения верха обуви на отдельные детали и их взаимного расположения различают следующие основные конструкции верха сапог: n с передами, настроченными на голенища (а); n с голенищами, настроченными на переда (б); n с втачными передами (в); n с передами совмещенными, т. е. составляющими одно целое с голенищами (г). В соответствии с назначением сапог и материалами передов и голенищ и их толщиной видоизменяется конструкция подкладки. Сапоги изготовляют: n с подкладкой под переда — кожаным поднарядом (д); n с кожаным поднарядом 1 и текстильной подкладкой 2 под верхнюю часть голенища — подшивкой (е); n с текстильной подшивкой 2 без поднаряда (ж); n с кожаным поднарядом 1 и с кожаной подкладкой 3 под все голенище — сквозным футором (з). Рис. Конструкция заготовок сапог: а—г — верха; д—з — подкладки

> Заготовки верха и подкладки сапожек и полусапожек Верх сапожек и полусапожек  изготовляют Заготовки верха и подкладки сапожек и полусапожек Верх сапожек и полусапожек изготовляют из следующих основных конструкций: n из двух половинок, в каждой из которых совмещены полуголенище и полусоюзка (а); n из четырех частей — двух передних, совмещенных с полусоюзками, и двух задних, совмещенных с задинками (б); n с союзкой, настроченной на полуголенище (в); n с полуголенищами, настроченными на союзку (г); n с союзкой и задинками, настроченными на голенище или полуголенище (д); n с круговой или полукруговой союзкой, настроченной на голенище или полуголенище (е). Рис. Конструкция заготовок сапожек: а—е — верха; ж—з — подкладки

> Конструкция заготовок сапожек Последние две конструкции применяют при изготовлении  сапожек с облегающими Конструкция заготовок сапожек Последние две конструкции применяют при изготовлении сапожек с облегающими голенищами из искусственной кожи, союзками и задинками из хромовых кож. Сапожки и полусапожки выпускают без застегивающих приспособлений, в особенности при голенищах из облегающих голень материалов, а также с застежками- молниями, на блочках и крючках со шнурками, с ремнями на пряжках и т. п. Конструкция подкладки сапожек и полусапожек находится во взаимосвязи с конструкцией деталей верха. Обычно подкладка сапожек и полусапожек состоит из двух текстильных половин 1 и кожаного мягкого внутреннего задника 2 (рис. 24 ж) или ремня; в ряде случаев верхний кант сапожек укрепляется штаферкой 3 (рис. 24 з). При изготовлении сапожек и полусапожек с застежкой- молнией, блочками и крючками дополнительно прикрепляют внутренний кожаный язычок.

> Конструкция верха ботинок По признакам расчленения наружных  деталей верха и характеру их Конструкция верха ботинок По признакам расчленения наружных деталей верха и характеру их взаимного соединения различают следующие основные конструкции верха ботинок: n с накладной союзкой (а, б); n с накладными берцами (в, г, д); n с овальной вставкой в союзке (д); n кроя типа мокасин (е); n цельного кроя (ж, з); n из двух половин, соединенных тачным или настрочным швом (и, к).

>Конструкция подкладки ботинок n  Основная подкладка ботинок, кроме подкладки под язычок, состоит из Конструкция подкладки ботинок n Основная подкладка ботинок, кроме подкладки под язычок, состоит из текстильной подкладки 1 под союзку и текстильной подкладки 2 под берцы (а, б) или из двух текстильных половинок, в каждой из которых совмещены подкладка под союзки и берцы (в, г, д). n Пяточную часть подкладки в большинстве видов ботинок оформляют в виде кожаного ремня 3 большей или меньшей ширины (а, б, в, д, е, ж, з, л). n Верхний край подкладки ботинок обычно укрепляют штаферкой 4 из кожи или тесьмы (а, б, в, и, л), n а передний край — кожаным подблочным ремнем 5 (а, в, г, д). Некоторые виды ботинок имеют подкладку усложненной конфигурации — это ботинки с боковой застежкой-молнией или шнуровкой (е, и), ботинки на резинках (ж, к), ботинки с ремнями на пряжках (з).

> Конструкции верха полуботинок n  По характеру членения верха обуви на отдельные детали Конструкции верха полуботинок n По характеру членения верха обуви на отдельные детали и способу их взаимного соединения полуботинки близки к ботинкам. n с накладными берцами (а, б, в); n с накладной союзкой (г, е); n с овальной вставкой в союзке (е, ж); n кроя типа мокасин (з); n с круговыми полусоюзками, совмещенными с берцами (и); n с клапаном (в) и резинкой (д, к); n кроя «деленка» типа летних полуботинок (л).

> Конструкции подкладки полуботинок n  Подкладка верха полуботинок, не считая подкладку под язычок, Конструкции подкладки полуботинок n Подкладка верха полуботинок, не считая подкладку под язычок, обычно состоит из двух — четырех частей: n Кожаной подкладки 1: под союзку и подкладки 2 под берцы, выкраиваемой из натуральной или искусственной кожи (а, б); n Кожаной подкладки 1 под союзку и подкладки под берцы, расчлененной на детали 2 и 3, выкраиваемые из натуральной или искусственной кожи (в); n текстильной подкладки 1 под союзку, подкладки пяточной части 2 в виде одной или двух деталей, текстильной подкладки пяточной части берцев 3 и подблочных ремней 4 (г); детали 2 и 4 выкраивают из натуральной или искусственной кожи. n В некоторых видах полуботинок подкладка видоизменяется или усложняется: в пяточной части заготовок выделяют кожаную подкладку 3 под черес подъемный ремень (д, е), применяют сквозную полукруговую или круговую подкладку 1 из подкладочной кожи (ж) и т. п. n В летних полуботинках типа сандалет ставят кожаную подкладку в пяточной части или в пяточной и геленочной частях сквозную кожаную

>  Конструкции верха туфель n  К группе туфель относятся туфли-лодочки, туфли и Конструкции верха туфель n К группе туфель относятся туфли-лодочки, туфли и сандалии с одним или двумя (иногда тремя) чересподъёмными ремнями, туфли кроя типа «деленка» , комнатные и дорожные туфли, спортивные и др. Верх туфель состоит из одной, двух, трёх и более деталей, совмещенных ниточными швами в одну или две (в туфлях типа «делёнка» ) общие составные детали.

>Конструкции верха туфель К группе туфель относятся также туфли с открытой носочной или пяточной Конструкции верха туфель К группе туфель относятся также туфли с открытой носочной или пяточной частью (рис. а, б, в), туфли с открытой носочной и пяточной частью (рис. г, д, ж, е), туфли-сандалеты с верхом, состоящим из отдельных разобщенных деталей или ремешков (рис. з, и), туфли-пантолеты без носочной и пяточной частей верха или без одной пяточной части. Рис. Конструкции верха туфель с открытой носочной и пяточной частями и типа сандалет Рис. Конструкции верха туфель типа пантолет

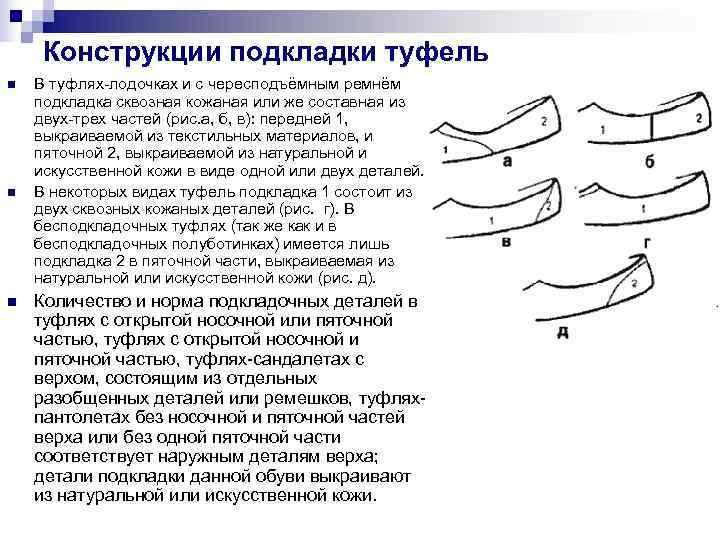

> Конструкции подкладки туфель n  В туфлях-лодочках и с чересподъёмным ремнём подкладка сквозная Конструкции подкладки туфель n В туфлях-лодочках и с чересподъёмным ремнём подкладка сквозная кожаная или же составная из двух-трех частей (рис. а, б, в): передней 1, выкраиваемой из текстильных материалов, и пяточной 2, выкраиваемой из натуральной и искусственной кожи в виде одной или двух деталей. n В некоторых видах туфель подкладка 1 состоит из двух сквозных кожаных деталей (рис. г). В бесподкладочных туфлях (так же как и в бесподкладочных полуботинках) имеется лишь подкладка 2 в пяточной части, выкраиваемая из натуральной или искусственной кожи (рис. д). n Количество и норма подкладочных деталей в туфлях с открытой носочной или пяточной частью, туфлях с открытой носочной и пяточной частью, туфлях-сандалетах с верхом, состоящим из отдельных разобщенных деталей или ремешков, туфлях- пантолетах без носочной и пяточной частей верха или без одной пяточной части соответствует наружным деталям верха; детали подкладки данной обуви выкраивают из натуральной или искусственной кожи.
