ДЕТАЛИ МАШИН И ОСНОВЫ КОНСТРУИРОВАНИЯ Курс лекций

ДЕТАЛИ МАШИН И ОСНОВЫ КОНСТРУИРОВАНИЯ Курс лекций

ДЕТАЛИ МАШИН И ОСНОВЫ КОНСТРУИРОВАНИЯ Раздел 1. Основные понятия Раздел 2. Механические передачи Раздел 3. Валы и опоры Раздел 4. Соединения. Допуски и посадки

1. 1 ОБЩИЕ СВЕДЕНИЯ ЛЕКЦИЯ 1 План: 1. 1. Введение. 1. 2 Основные понятия. Классификация деталей машин. 1. 3. Основные критерии работоспособности и расчета деталей машин. 1. 4. Понятие о надежности машин.

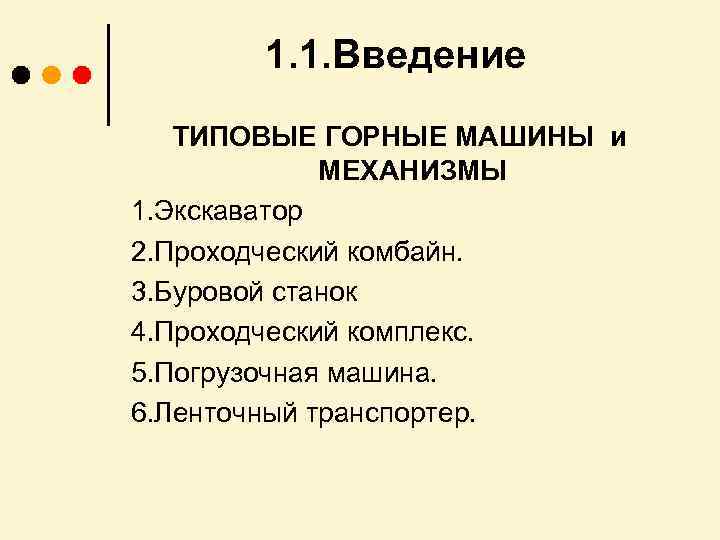

1. 1. Введение ТИПОВЫЕ ГОРНЫЕ МАШИНЫ и МЕХАНИЗМЫ 1. Экскаватор 2. Проходческий комбайн. 3. Буровой станок 4. Проходческий комплекс. 5. Погрузочная машина. 6. Ленточный транспортер.

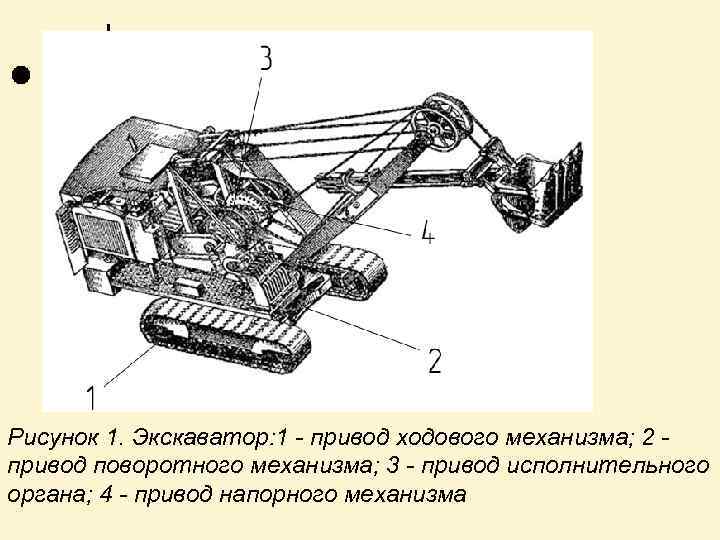

Рисунок 1. Экскаватор: 1 - привод ходового механизма; 2 привод поворотного механизма; 3 - привод исполнительного органа; 4 - привод напорного механизма

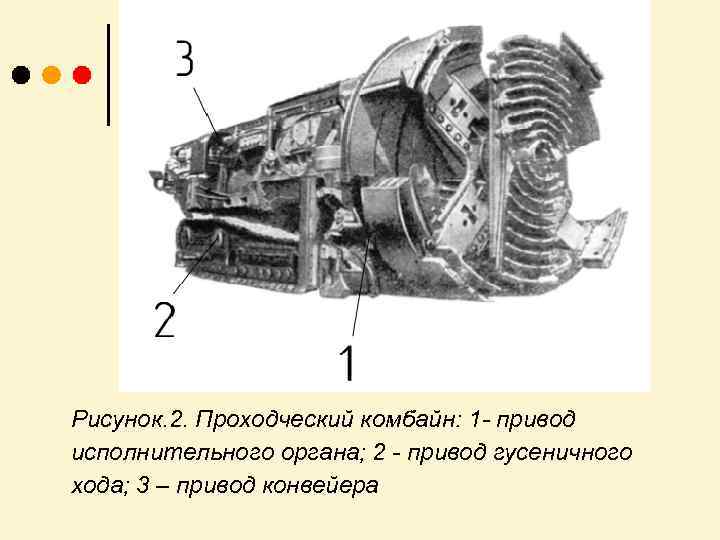

Рисунок. 2. Проходческий комбайн: 1 - привод исполнительного органа; 2 - привод гусеничного хода; 3 – привод конвейера

Рисунок 3. Буровой станок: 1 – буровой инструмент; 2 – механизм подачи; 3 – вращатель с электромотором; 4 – бурильные трубы

Рисунок 4. Проходческий комплекс: 1 – привод ходового механизма; 2 – привод исполнительного механизма; 3 – привод погрузочного механизма

Рисунок 5. Погрузочная машина: 1 - привод рабочего органа; 2 - привод транспортера; 3 – привод гусеничного хода

Рисунок 6. Ленточный конвейер: 1 – приводная станция; 2 - лента

РЕДУКТОРА ПРИВОДОВ ГОРНЫХ МАШИН а) цилиндрический одноступенчатый б) конический одноступенчатый

в) червячный одноступенчатый г) цилиндрический двухступенчатый с последовательным расположением ступеней

д) цилиндрический двухступенчатый соосный е) цилиндрический двухступенчатый с раздвоенной быстроходной ступенью

ж) коническоцилиндрический з) червячно –червячный двухступенчатый

и) двухступенчатый планетарный

к) многопоточный

Специфические условия эксплуатации: влажность и запыленность; абразивность разрушаемого массива; химическая активность шахтных вод; опасность обрушения горных пород на машину; случайный характер изменения прочностных свойств горных пород на различных участках горного массива; неравномерность перемещения машины; случайность изменения размеров и объема погружаемого материала; случайный характер поступления материала и его распределение на ленте конвейера и т. д. и т. п.

1. 2 Введение 1. 2. ОСНОВНЫЕ ПОНЯТИЯ. КЛАССИФИКАЦИЯ ДЕТАЛЕЙ МАШИН, ДЕТАЛИ МАШИН–это наука, в которой рассматри ДЕТАЛИ МАШИН ваются основы расчета и конструирования деталей и узлов общего назначения. Механизм искусственно созданная система тел, Механизм предназначенная для преобразования движения одного из них или нескольких в требуемые движения других тел. Машина механизм или сочетание механизмов, Машина которые служат для облегчения или замены труда человека и повышения его производительности.

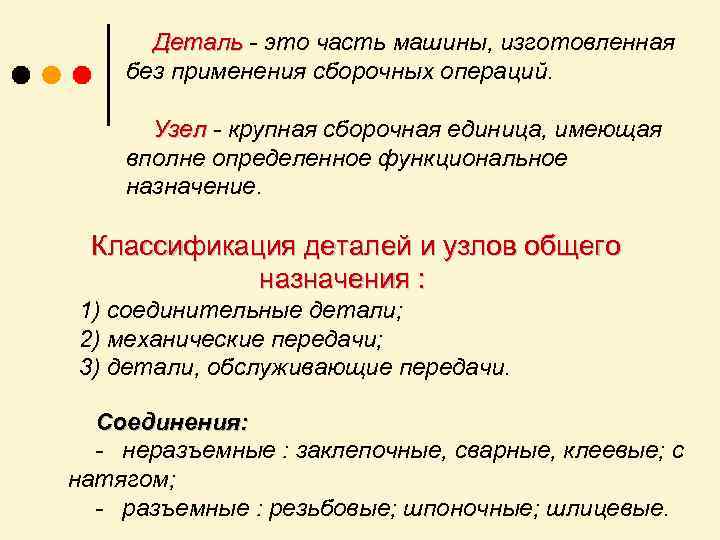

Деталь - это часть машины, изготовленная без применения сборочных операций. Узел - крупная сборочная единица, имеющая вполне определенное функциональное назначение. Классификация деталей и узлов общего назначения : 1) соединительные детали; 2) механические передачи; 3) детали, обслуживающие передачи. Соединения: - неразъемные : заклепочные, сварные, клеевые; с натягом; - разъемные : резьбовые; шпоночные; шлицевые.

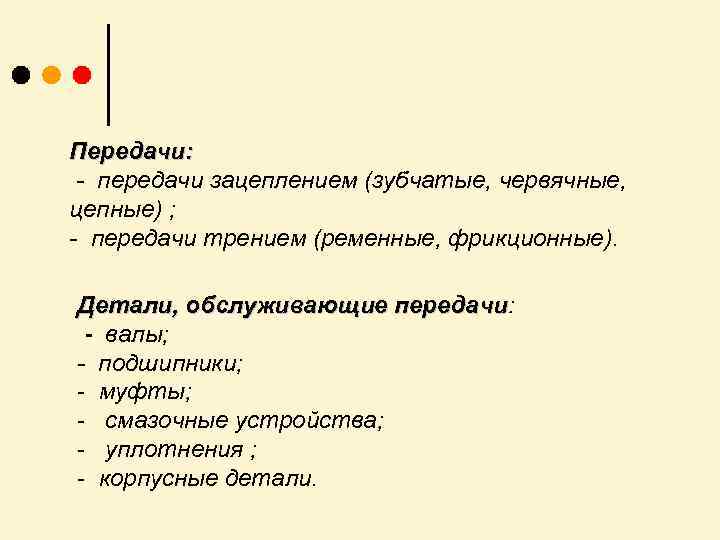

Передачи: - передачи зацеплением (зубчатые, червячные, цепные) ; - передачи трением (ременные, фрикционные). Детали, обслуживающие передачи: Детали, обслуживающие передачи - валы; - подшипники; - муфты; - смазочные устройства; - уплотнения ; - корпусные детали.

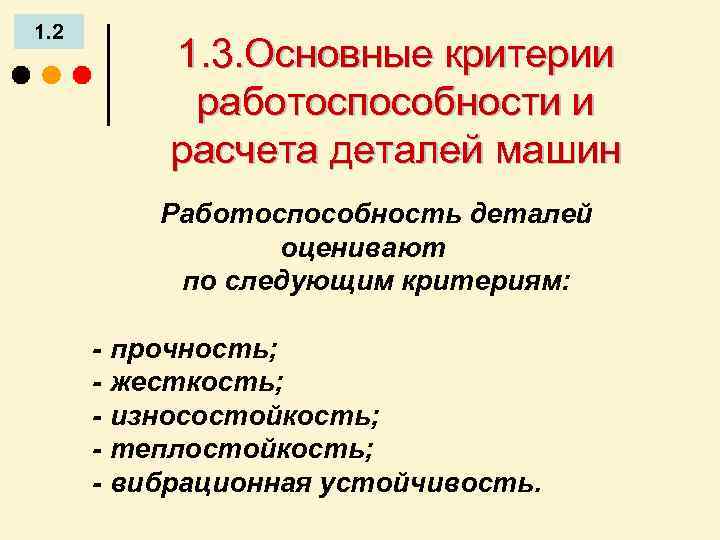

1. 2 1. 3. Основные критерии работоспособности и расчета деталей машин Работоспособность деталей оценивают по следующим критериям: прочность; жесткость; износостойкость; теплостойкость; вибрационная устойчивость.

1. 2 1. 4. Понятие о надежности машин . Коэффициент надежности

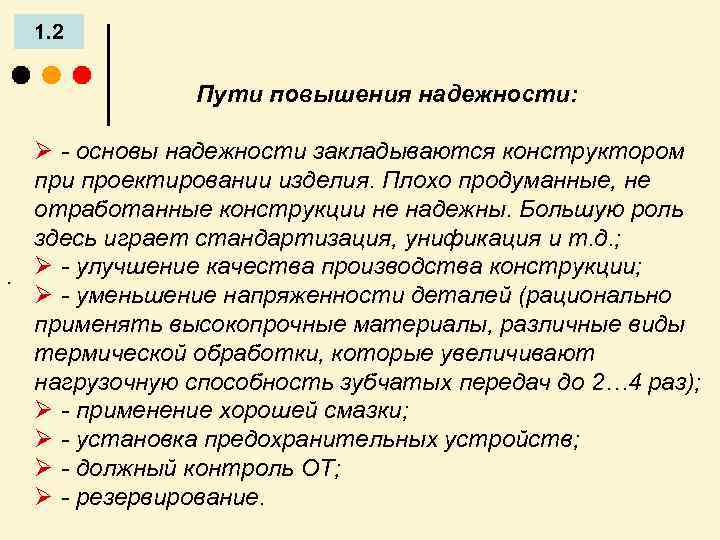

1. 2 Пути повышения надежности: . Ø - основы надежности закладываются конструктором при проектировании изделия. Плохо продуманные, не отработанные конструкции не надежны. Большую роль здесь играет стандартизация, унификация и т. д. ; Ø - улучшение качества производства конструкции; Ø - уменьшение напряженности деталей (рационально применять высокопрочные материалы, различные виды термической обработки, которые увеличивают нагрузочную способность зубчатых передач до 2… 4 раз); Ø - применение хорошей смазки; Ø - установка предохранительных устройств; Ø - должный контроль ОТ; Ø - резервирование.

Практическое занятие № 1 КИНЕМАТИЧЕСКИЙ РАСЧЕТ ПРИВОДА Последовательность расчета: 1. Определить к. п. д привода. 2. Найти требуемую мощность двигателя. 3. Подобрать марку электродвигателя. 4. Найти общее передаточное число привода. 5. Разбить передаточное число привода по ступеням. 6. Вычислить частоту вращения каждого из валов привода. 7. Определить крутящие моменты на каждом из валов привода. 8. Составить сводную таблицу параметров привода.

1. 5. ПРИМЕР КИНЕМАТИЧЕСКОГО РАСЧЁТА ПРИВОДА С ДВУХСТУПЕНЧАТЫМ РЕДУКТОРОМ

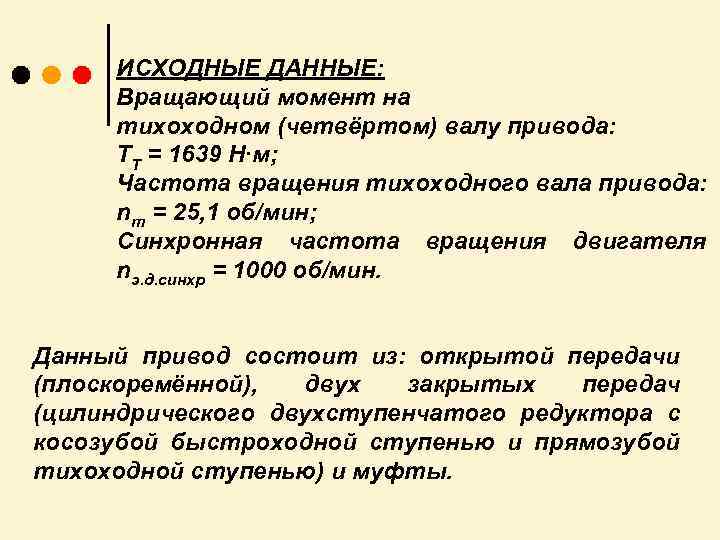

ИСХОДНЫЕ ДАННЫЕ: Вращающий момент на тихоходном (четвёртом) валу привода: ТТ = 1639 Н∙м; Частота вращения тихоходного вала привода: nт = 25, 1 об/мин; Синхронная частота вращения двигателя nэ. д. синхр = 1000 об/мин. Данный привод состоит из: открытой передачи (плоскоремённой), двух закрытых передач (цилиндрического двухступенчатого редуктора с косозубой быстроходной ступенью и прямозубой тихоходной ступенью) и муфты.

): , 1. Определяем требуемую мощность на тихоходном валу привода 2. Вычисляем КПД привода , используя значения из таблицы 1: 0, 96∙ 0, 97∙ 0, 99=0, 894. 3. Находим требуемую мощность двигателя

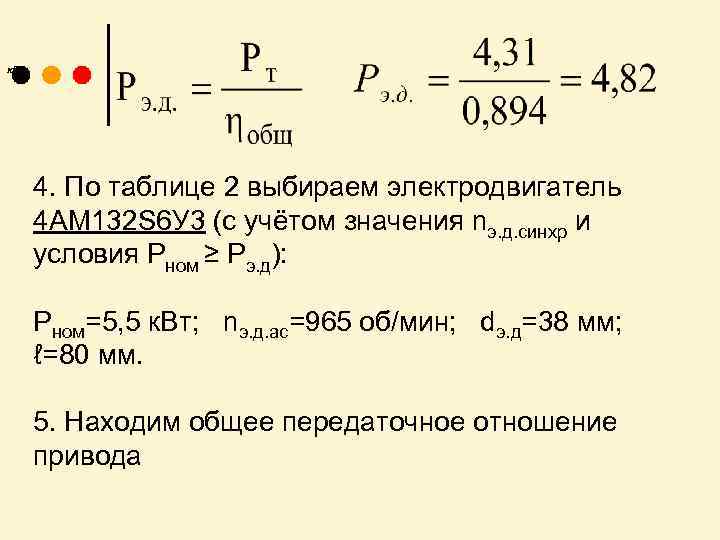

, к. Вт. 4. По таблице 2 выбираем электродвигатель 4 АМ 132 S 6 У 3 (с учётом значения nэ. д. синхр и условия Рном ≥ Рэ. д): Рном=5, 5 к. Вт; nэ. д. ас=965 об/мин; dэ. д=38 мм; ℓ=80 мм. 5. Находим общее передаточное отношение привода

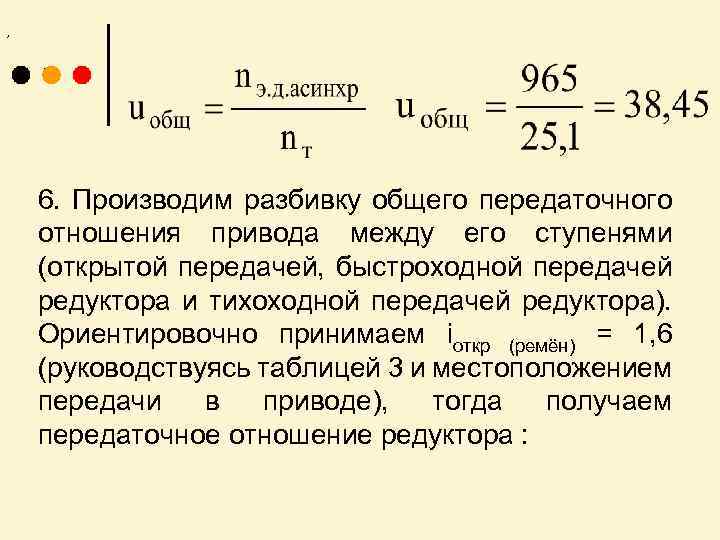

, . 6. Производим разбивку общего передаточного отношения привода между его ступенями (открытой передачей, быстроходной передачей редуктора и тихоходной передачей редуктора). Ориентировочно принимаем iоткр (ремён) = 1, 6 (руководствуясь таблицей 3 и местоположением передачи в приводе), тогда получаем передаточное отношение редуктора :

Т. к. редуктор состоит из двух ступеней, то в соответствии с рекомендациями таблицы 4 вычисляем передаточное отношение тихоходной и быстроходной ступеней редуктора:

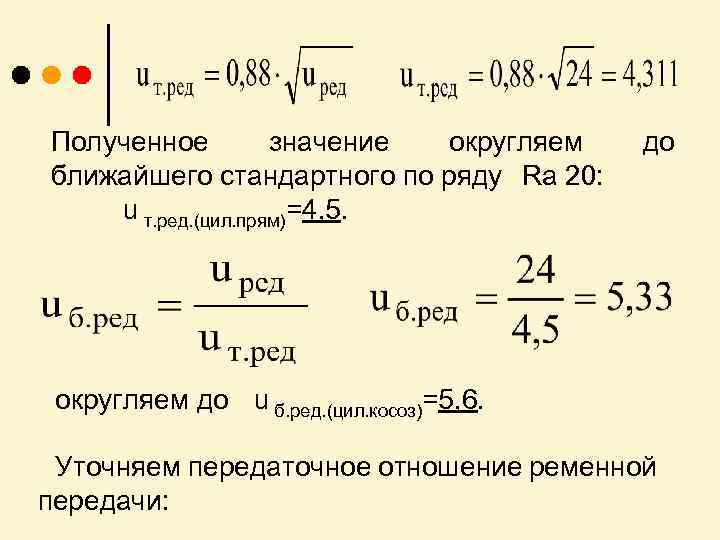

Полученное значение округляем ближайшего стандартного по ряду Ra 20: u т. ред. (цил. прям)=4, 5. до округляем до u б. ред. (цил. косоз)=5, 6. Уточняем передаточное отношение ременной передачи:

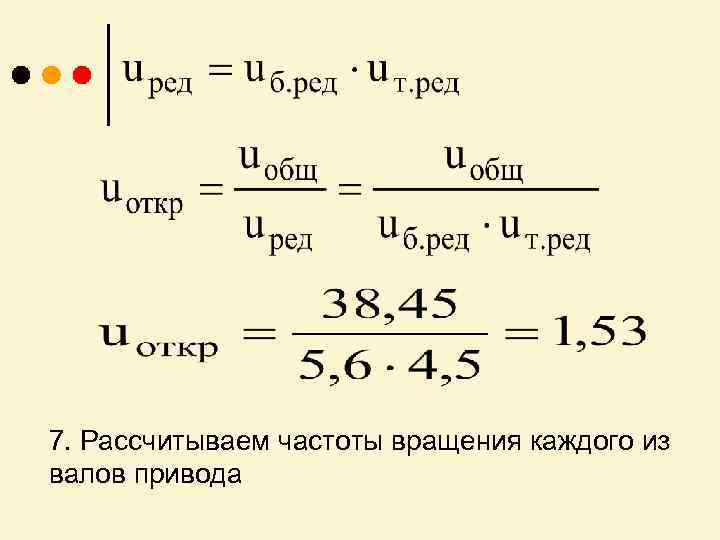

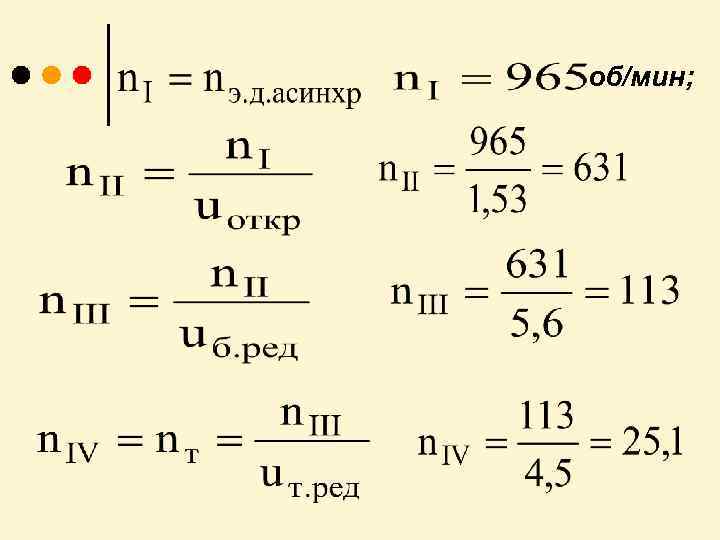

7. Рассчитываем частоты вращения каждого из валов привода

об/мин;

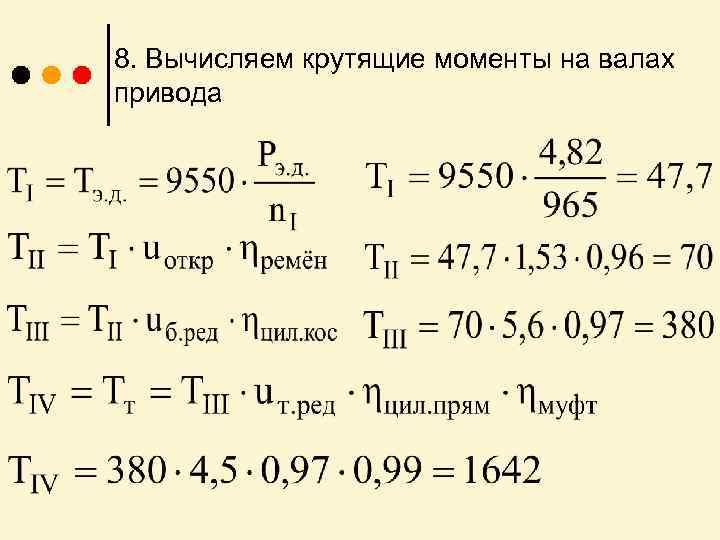

8. Вычисляем крутящие моменты на валах привода

• На основании произведённых расчетов составляем сводную таблицу параметров привода (таблица 5. 2): Передаточное отношение ΙΙ nΙΙ 631 TΙΙ 70 nΙΙΙ 113 TΙΙΙ 380 25, 1 TΙV Значен ие TΙ nΙV Обозна чение 965 ΙV Значен ие nΙ ΙΙΙ Обозна чение Ι КПД Значен ие № Обозна чение Крутящий момент, Н·м Значен ие Частота вращения, об/мин Обозна чение Номер вала Т а б л и ц а 5. 2 – Параметры привода 47, 7 uоткр 1, 53 ηрем 0, 96 u б. ред 5, 6 ηцил. кос 0, 97 u т. ред 4, 5 1642 ηцил. пр×ηму 0, 97∙ 0, 99 ф

ДЕТАЛИ МАШИН и ОСНОВЫ КОНСТРУИРОВАНИЯ Раздел – МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ ОБЩИЕ СВЕДЕНИЯ ЗУБЧАТЫЕ ПЕРЕДАЧИ ЛЕКЦИЯ 2 ЛЕКЦИЯ 3 КОНИЧЕСКИЕ ПЕРЕДАЧИ ЛЕКЦИЯ 6 ЧЕРВЯЧНЫЕ ПЕРЕДАЧИ ЛЕКЦИЯ 7 ЛЕКЦИЯ 4 РЕДУКТОРЫ ЛЕКЦИЯ 9 РЕМЕННЫЕ ПЕРЕДАЧИ ЛЕКЦИЯ 10 ЦЕПНЫЕ ПЕРЕДАЧИ ЛЕКЦИЯ 11 ЛЕКЦИЯ 8 ЛЕКЦИЯ 5

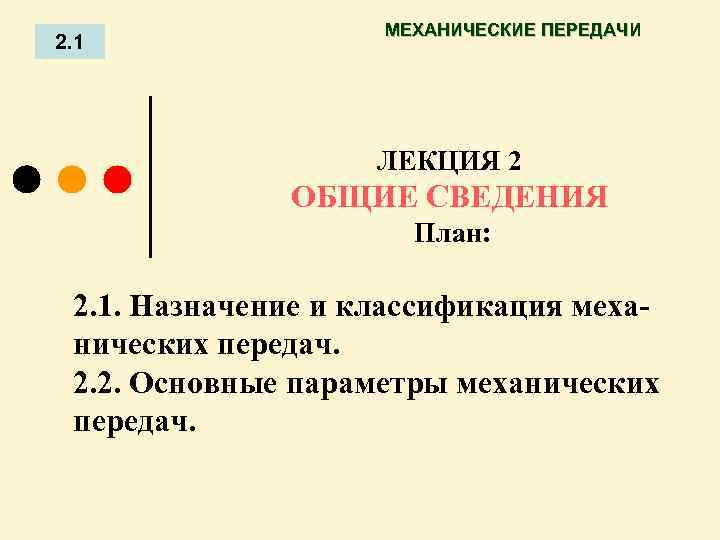

2. 1 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ ЛЕКЦИЯ 2 ОБЩИЕ СВЕДЕНИЯ План: 2. 1. Назначение и классификация механических передач. 2. 2. Основные параметры механических передач.

2. 2 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ 2. 1. Назначение и классификация механических передач Механические устройства, применяемые для пере дачи энергии от источника к потребителю с изменени ем угловой скорости или вида движения, называют механическими передачами. Применение привода обусловлено: 1. Число оборотов рабочего органа значительно отличается от числа оборотов электродвигателя. 2. При малом числе оборотов двигатель имеет низкий к. п. д. 3. Двигатель имеет вращательное движение, а рабочий орган требует поступательного и наоборот. 4. От одного электродвигателя можно передавать движение нескольким рабочим органам, имеющим разные скорости.

МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ Классификация механических передач: По способу передачи движения : 1) трением (фрикционные, ременные); 2) передачи зацеплением (зубчатые, червячные, винтовые, цепные). По способу соединения звеньев передачи : 1) передачи непосредственного контакта (зубчатые, червячные, винтовые, фрикционные); 2) передачи гибкой связью (ременные, цепные).

2. 3 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ 2. 2. ОСНОВНЫЕ ПАРАМЕТРЫ МЕХАНИЧЕСКИХ ПЕРЕДАЧ Любая передача состоит из ведущего 1 (его параметры условились обозначать нечетными индексами) и ведомого (четные индексы) звеньев.

2. 4 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ ОСНОВНЫЕ ПАРАМЕТРЫ МЕХАНИЧЕСКИХ ПЕРЕДАЧ 1. мощность на входе Р 1 и на выходе Р 2 ; 2. быстроходность n 1, n 2 ; 3. коэффициент полезного действия η 4. передаточное отношение i: ;

3. 1 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ ЛЕКЦИЯ 3 ЗУБЧАТЫЕ ПЕРЕДАЧИ План: 3. 1. Достоинства, недостатки, области применения, классификация зубчатых передач. 3. 2. Геометрические параметры цилиндрических зубчатых передач. 3. 3. Особенности геометрии косозубых цилиндрических колес.

МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ 3. 1. ДОСТОИНСТВА, НЕДОСТАТКИ, Об. ЛАСТИ ПРИМЕНЕНИЯ, КЛАССИФИКАЦИЯ ЗУБЧАТЫХ ПЕРЕДАЧ Зубчатая передача – это передача, движение в которой передается с помощью зацепления пары зубчатых колес. Меньшее из колес называют шестерней, а большее – колесом. Термин « зубчатое колесо» относится как к шестерне, так и колесу. Параметры шестерни отмечают индексом 1, а колеса – 2, например число зубье z 1 и z 2.

МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ Достоинства зубчатых передач : § возможность передачи практически любых мощностей (до 50000 к. Вт и более) при весьма широком диапазоне окружных скоростей (до 30. . . 150 м/с); § постоянство передаточного отношения; § компактность, надежность и высокую усталостную прочность пе редачи; § высокий КПД (95… 98 %)) при высокой точности изготовле ния и монтажа, низкой шероховатости рабочей поверхности зубьев, жидкой смазке и передаче полной мощности; § простота обслуживания и ухода; § сравнительно небольшие силы давления на валы и их опоры; § возможность изготовления из самых разнообразных материалов, металлических и неметаллических.

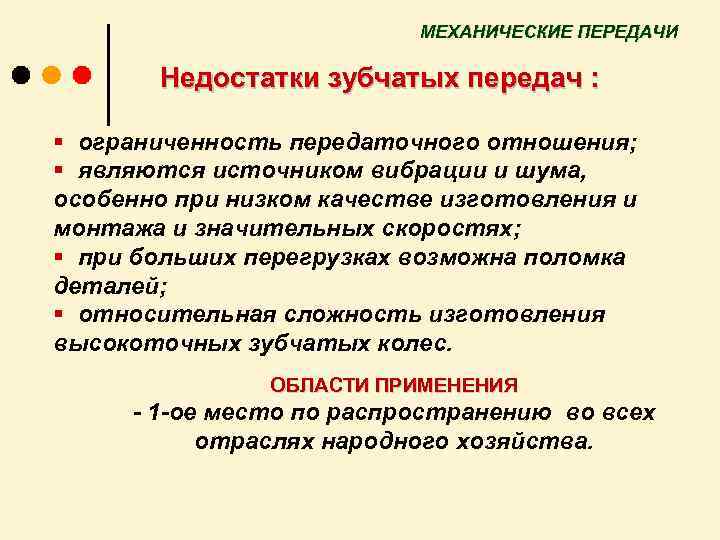

МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ Недостатки зубчатых передач : § ограниченность передаточного отношения; § являются источником вибрации и шума, особенно при низком качестве изготовления и монтажа и значительных скоростях; § при больших перегрузках возможна поломка деталей; § относительная сложность изготовления высокоточных зубчатых колес. ОБЛАСТИ ПРИМЕНЕНИЯ 1 ое место по распространению во всех отраслях народного хозяйства.

3. 2 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ КЛАССИФИКАЦИЯ ЗУБЧАТЫХ ПЕРЕДАЧ

МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ КЛАССИФИКАЦИЯ ЗУБЧАТЫХ ПЕРЕДАЧ 1. По взаимному расположению осей валов колес: § цилиндрические; § конические; § винтовые и гипоидные. 2. По наклону зубьев: § прямозубые; § косозубые; § шевронные; § с круговым зубом. 3. По форме профиля: § эвольвентные; § с зацеплением Новикова.

МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ КЛАССИФИКАЦИЯ ЗУБЧАТЫХ ПЕРЕДАЧ 4. По конструктивному исполнению: § открытые; § закрытые. 2. В зависимости от характера движения осей зубчатых колес: § оси колес неподвижны; § оси колес подвижны ( планетарные); § волновые. 3. В зависимости от окружной скорости колес : § тихоходные; § среднескоростные; § высокоскоростные.

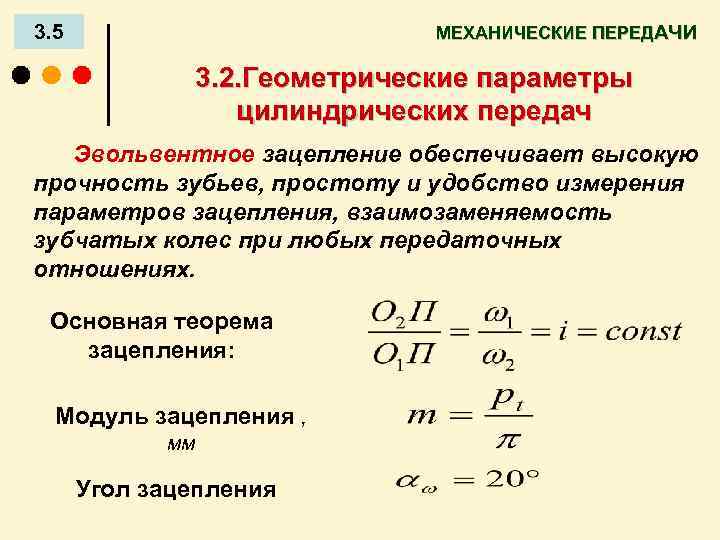

3. 5 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ 3. 2. Геометрические параметры цилиндрических передач Эвольвентное зацепление обеспечивает высокую прочность зубьев, простоту и удобство измерения параметров зацепления, взаимозаменяемость зубчатых колес при любых передаточных отношениях. Основная теорема зацепления: Модуль зацепления , мм Угол зацепления

3. 6 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ Геометрические параметры цилиндрических передач КОЛЕСО ШЕСТЕРНЯ

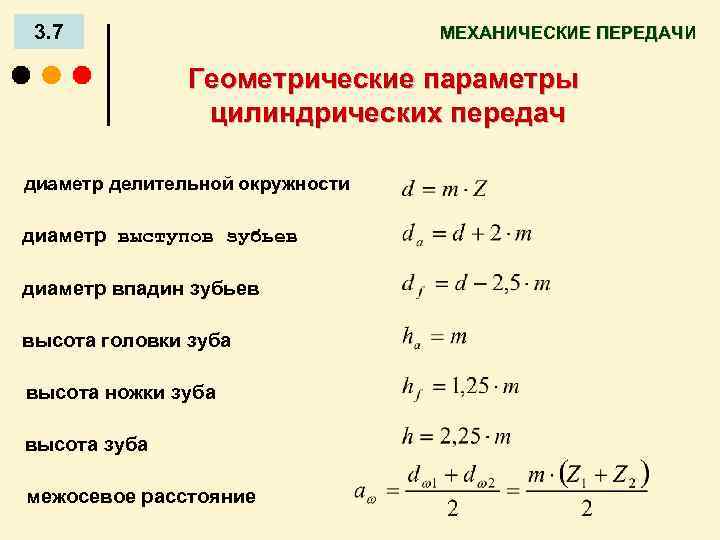

3. 7 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ Геометрические параметры цилиндрических передач диаметр делительной окружности диаметр выступов зубьев диаметр впадин зубьев высота головки зуба высота ножки зуба высота зуба межосевое расстояние

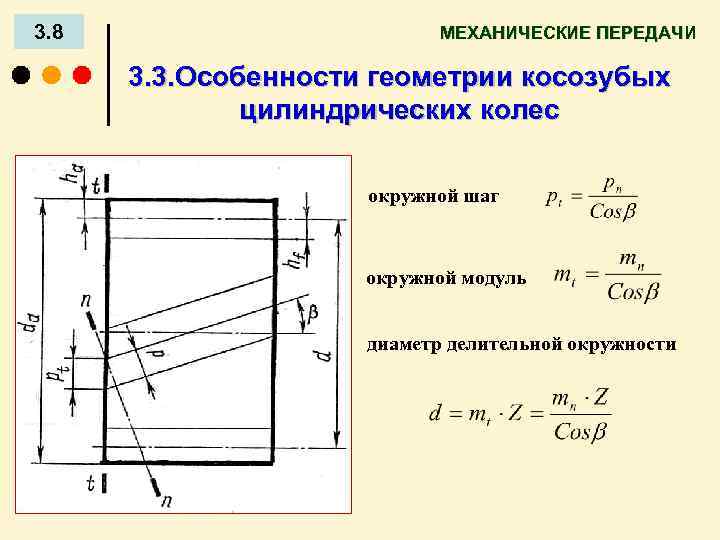

3. 8 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ 3. 3. Особенности геометрии косозубых цилиндрических колес окружной шаг окружной модуль диаметр делительной окружности

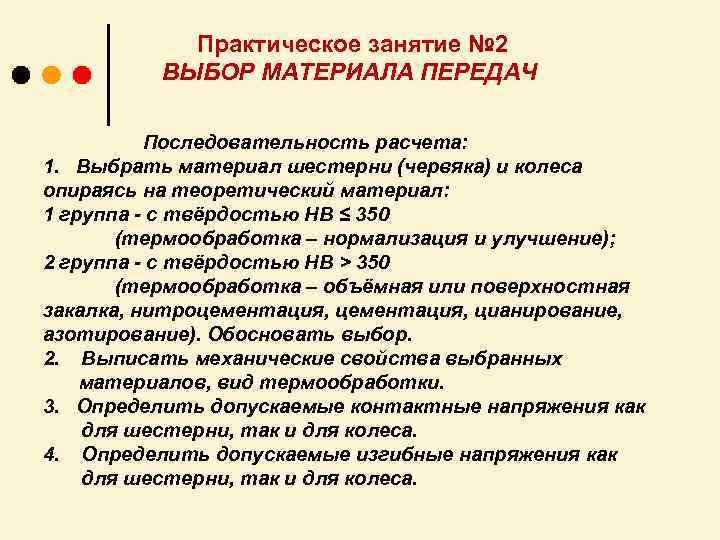

Практическое занятие № 2 ВЫБОР МАТЕРИАЛА ПЕРЕДАЧ Последовательность расчета: 1. Выбрать материал шестерни (червяка) и колеса опираясь на теоретический материал: 1 группа с твёрдостью НВ ≤ 350 (термообработка – нормализация и улучшение); 2 группа с твёрдостью НВ > 350 (термообработка – объёмная или поверхностная закалка, нитроцементация, цианирование, азотирование). Обосновать выбор. 2. Выписать механические свойства выбранных материалов, вид термообработки. 3. Определить допускаемые контактные напряжения как для шестерни, так и для колеса. 4. Определить допускаемые изгибные напряжения как для шестерни, так и для колеса.

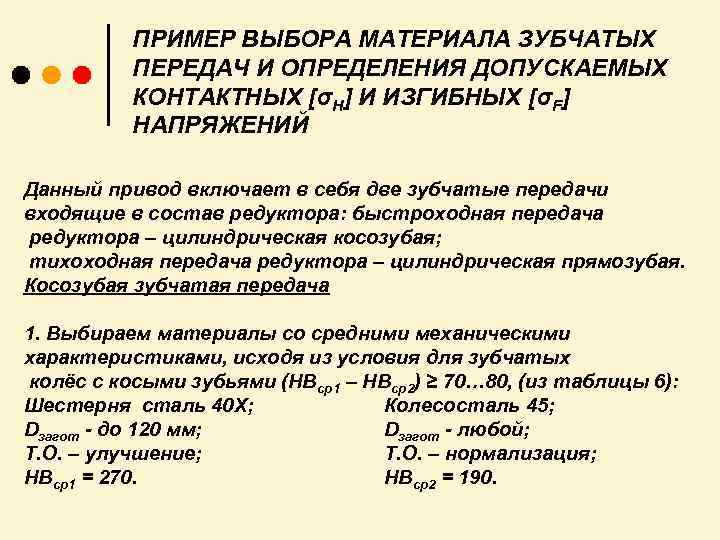

ПРИМЕР ВЫБОРА МАТЕРИАЛА ЗУБЧАТЫХ ПЕРЕДАЧ И ОПРЕДЕЛЕНИЯ ДОПУСКАЕМЫХ КОНТАКТНЫХ [σH] И ИЗГИБНЫХ [σF] НАПРЯЖЕНИЙ Данный привод включает в себя две зубчатые передачи входящие в состав редуктора: быстроходная передача редуктора – цилиндрическая косозубая; тихоходная передача редуктора – цилиндрическая прямозубая. Косозубая зубчатая передача 1. Выбираем материалы со средними механическими характеристиками, исходя из условия для зубчатых колёс с косыми зубьями (НВср1 – НВср2) ≥ 70… 80, (из таблицы 6): Шестерня сталь 40 Х; Колесосталь 45; Dзагот до 120 мм; Dзагот любой; Т. О. – улучшение; Т. О. – нормализация; НВср1 = 270. НВср2 = 190.

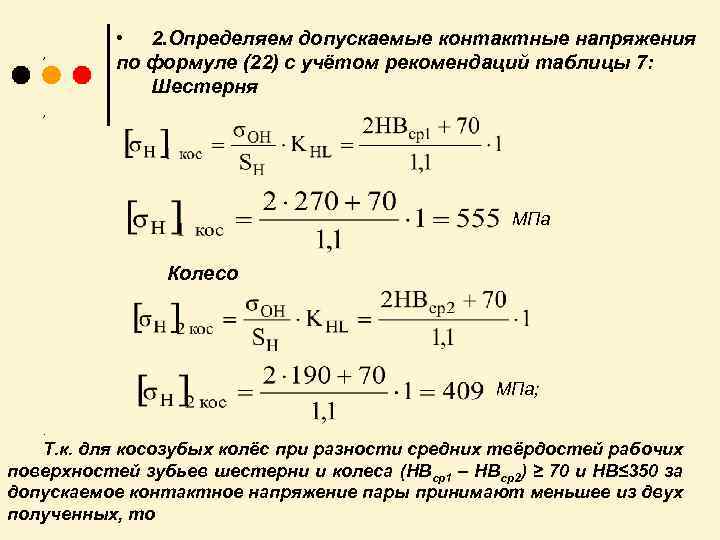

• 2. Определяем допускаемые контактные напряжения по формуле (22) с учётом рекомендаций таблицы 7: Шестерня , , МПа Колесо МПа; . Т. к. для косозубых колёс при разности средних твёрдостей рабочих поверхностей зубьев шестерни и колеса (НВср1 – НВср2) ≥ 70 и НВ≤ 350 за допускаемое контактное напряжение пары принимают меньшее из двух полученных, то

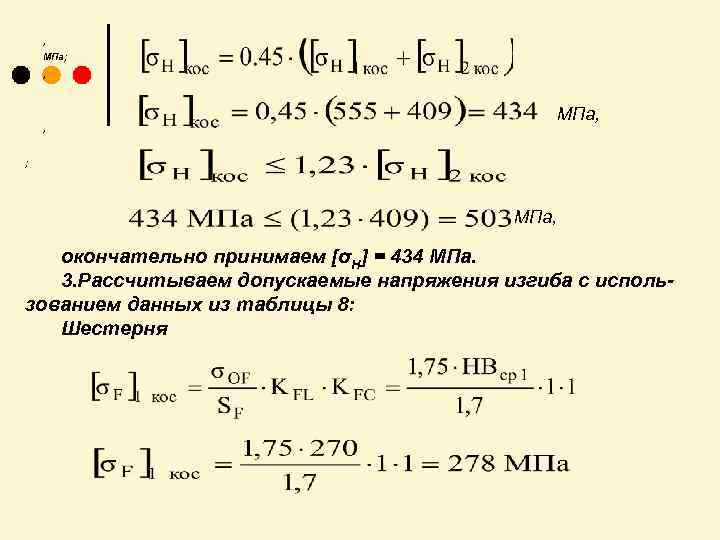

, МПа; , МПа, , ; МПа, окончательно принимаем [σH] = 434 МПа. 3. Рассчитываем допускаемые напряжения изгиба с исполь зованием данных из таблицы 8: Шестерня

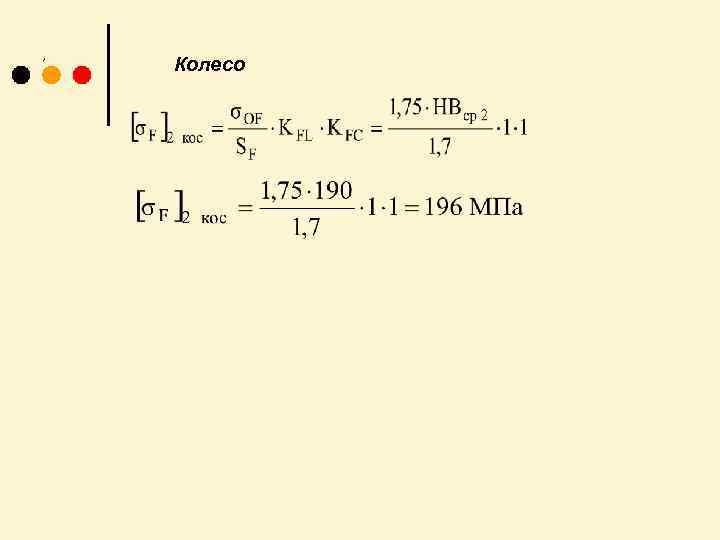

, Колесо

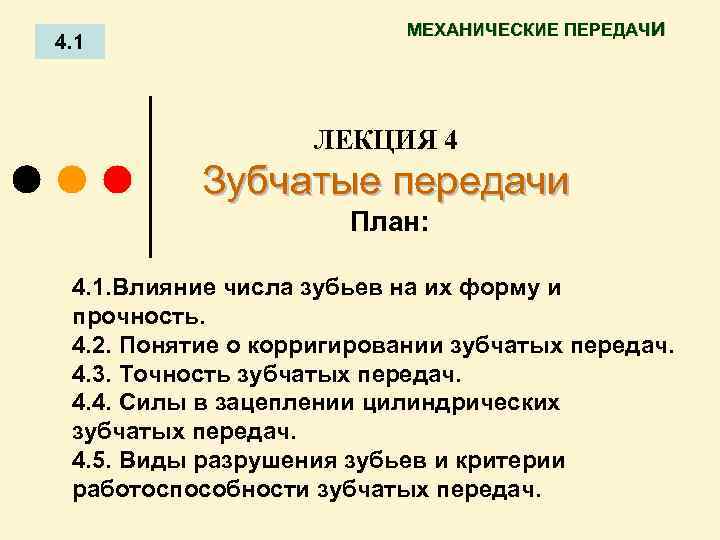

4. 1 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ ЛЕКЦИЯ 4 Зубчатые передачи План: 4. 1. Влияние числа зубьев на их форму и прочность. 4. 2. Понятие о корригировании зубчатых передач. 4. 3. Точность зубчатых передач. 4. 4. Силы в зацеплении цилиндрических зубчатых передач. 4. 5. Виды разрушения зубьев и критерии работоспособности зубчатых передач.

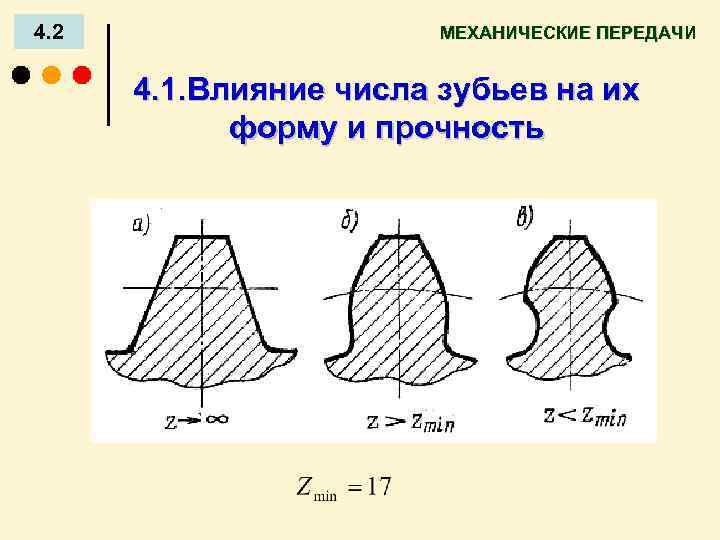

4. 2 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ 4. 1. Влияние числа зубьев на их форму и прочность

4. 3 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ 4. 2. Понятие о корригировании зубчатых передач Корригирование улучшение профиля зуба путем его Корригирование очерчивания другим участком той же эвольвенты по сравнению с нормальным зацеплением. Корригирование применяют: применяют Ø для устранения подрезания зубьев шестерни, если Ø для повышения изгибной прочности зубьев, что достигается увеличением их толщины; Ø для повышения контактной прочности, что достигается увеличением радиуса кривизны в полюсе зацепления; Ø для получения заданного межосевого расстояния передачи

4. 4 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ Корригирование осуществляют смещением инструмента на величину «Хm» при нарезании зубьев. Положительное смещение – это смещение инструмента от центра зубчатого колеса Хm >0 Отрицательное - смещение к Отрицательное центру Хm < 0 Коррекция может быть высотной или угловой высотной угловой 1 - зуб некорригированного колеса; 2 - зуб корригированного колеса

4. 5 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ 4. 3. Точность зубчатых передач В стандартах предусмотрено 12 степеней точности Наиболее распространены 6, 7, 8 и 9 степени. Пример обозначения степени точности колес 8 В. Во избежание заклинивания зубьев в зацеплении должен быть гарантированный боковой зазор. Величина зазора регламентируется видом сопряжения зубчатых колес. Стандартом предусмотрено шесть видов сопряжения: сопряжения Н нулевой зазор, Е малый, С и Д уменьшенный, В нормальный, А увеличенный.

4. 6 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ 4. 4. Силы в зацеплении прямозубых цилиндрических зубчатых передач , Окружная сила Радиальная сила

4. 7 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ Силы в зацеплении косозубых цилиндрических зубчатых передач Окружная сила Радиальная сила Осевая сила

4. 8 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ 4. 5. Виды разрушения зубьев и критерии работоспособности зубчатых передач Повторно – переменное воздействие нагрузки на зубья приводит: к поломке зубьев; к выкрашиванию рабочих поверхностей; к износу и заеданию зубьев. Для закрытых зубчатых передач: основной расчёт на контактную прочность; на контактную прочность проверочный расчёт зубьев на изгибную выносливость Для открытых передач наоборот.

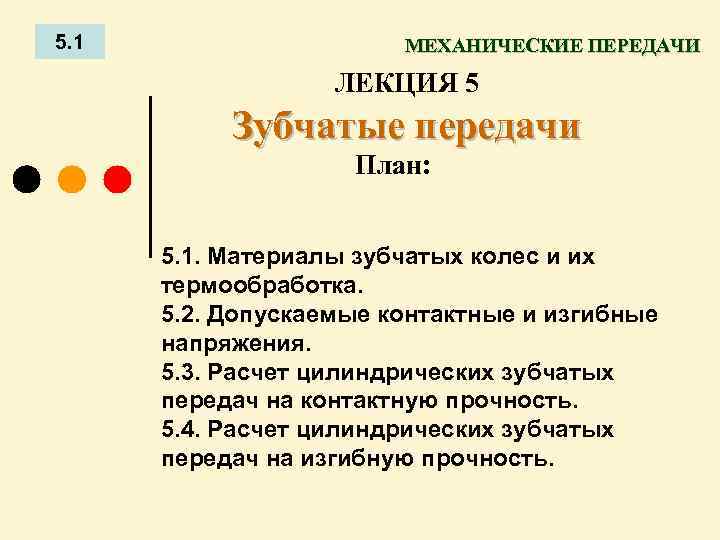

5. 1 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ ЛЕКЦИЯ 5 Зубчатые передачи План: 5. 1. Материалы зубчатых колес и их термообработка. 5. 2. Допускаемые контактные и изгибные напряжения. 5. 3. Расчет цилиндрических зубчатых передач на контактную прочность. 5. 4. Расчет цилиндрических зубчатых передач на изгибную прочность.

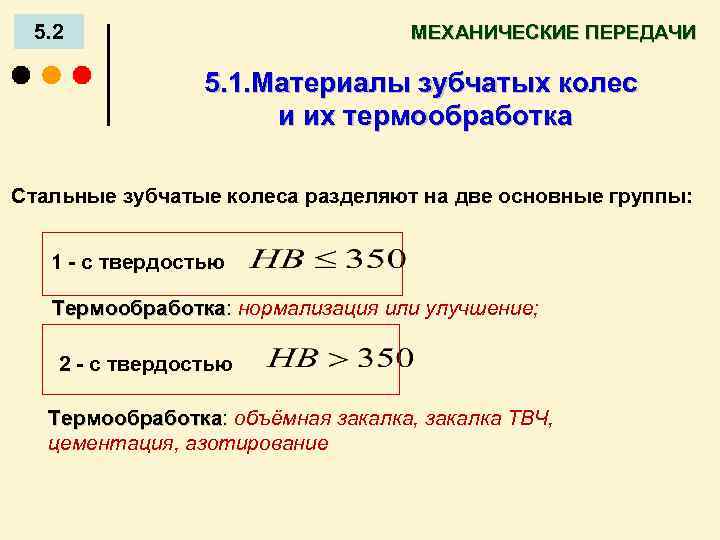

5. 2 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ 5. 1. Материалы зубчатых колес и их термообработка Стальные зубчатые колеса разделяют на две основные группы: 1 - с твердостью Термообработка: нормализация или улучшение; Термообработка 2 - с твердостью Термообработка: объёмная закалка, закалка ТВЧ, Термообработка цементация, азотирование

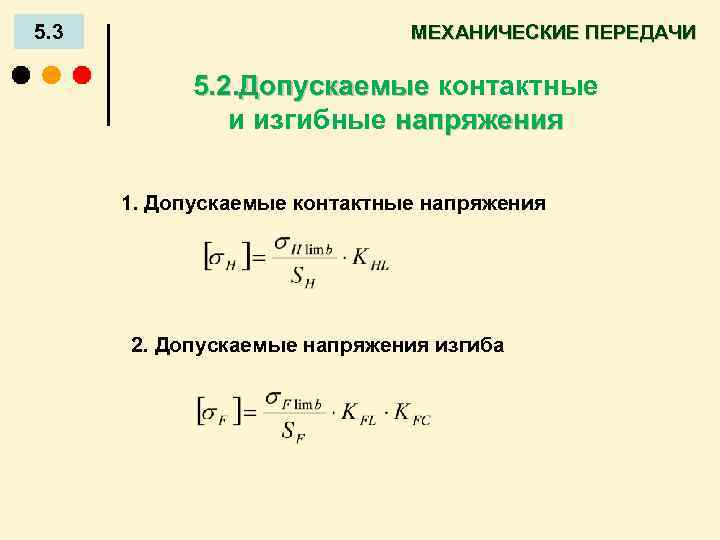

5. 3 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ 5. 2. Допускаемые контактные и изгибные напряжения 1. Допускаемые контактные напряжения 2. Допускаемые напряжения изгиба

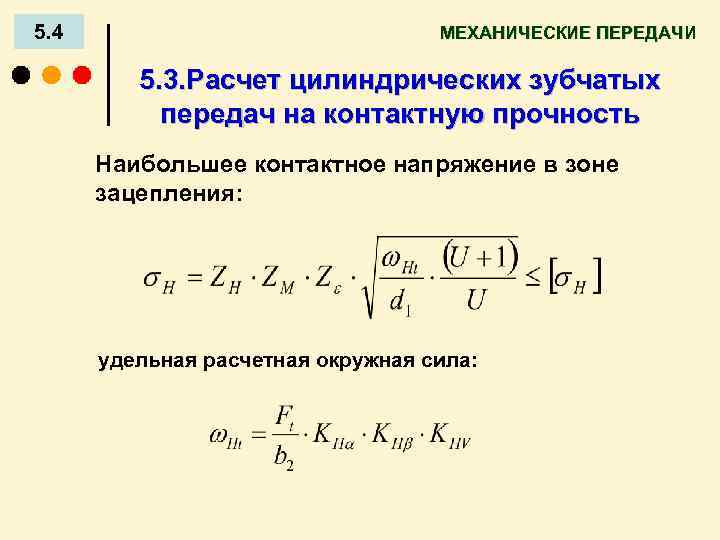

5. 4 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ 5. 3. Расчет цилиндрических зубчатых передач на контактную прочность Наибольшее контактное напряжение в зоне зацепления: удельная расчетная окружная сила:

5. 5 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ 5. 4. Расчет цилиндрических зубчатых передач на изгибную прочность Напряжения изгиба удельная расчётная окружная сила при изгибе

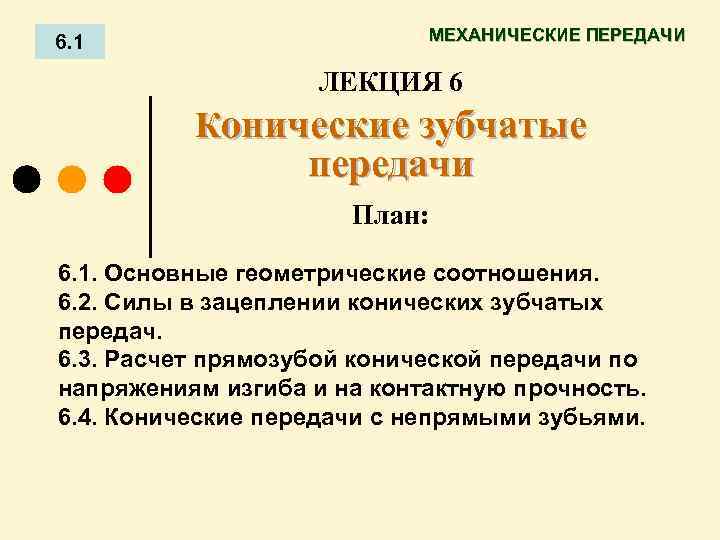

6. 1 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ ЛЕКЦИЯ 6 Конические зубчатые передачи План: 6. 1. Основные геометрические соотношения. 6. 2. Силы в зацеплении конических зубчатых передач. 6. 3. Расчет прямозубой конической передачи по напряжениям изгиба и на контактную прочность. 6. 4. Конические передачи с непрямыми зубьями.

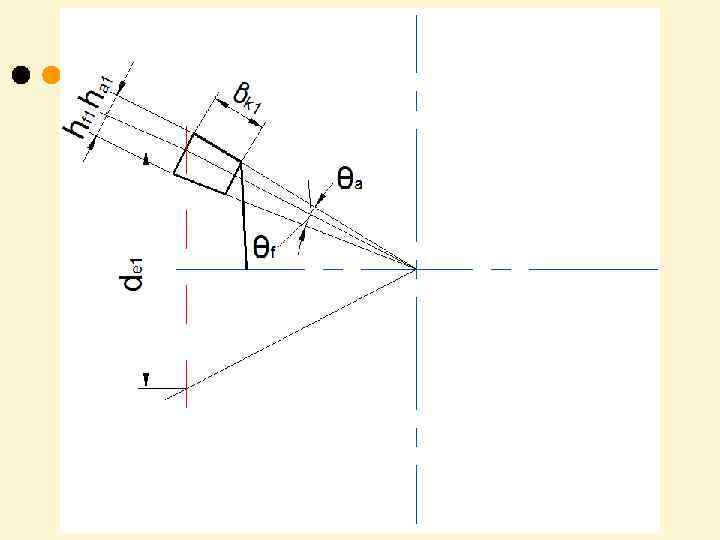

6. 2 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ 6. 1. Основные геометрические соотношения Передаточное отношение или Соотношение между модулями i ≤ 4, (до 6, 3)

6. 3 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ 6. 1. Основные геометрические соотношения Внешнее конусное расстояние: Передаточное число: Высота головки и ножки зуба: .

6. 4 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ 6. 2. СИЛЫ В ЗАЦЕПЛЕНИИ конических зубчатых передач

6. 5 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ 6. 3. Расчет прямозубой конической передачи по напряжениям изгиба и на контактную прочность Диаметры эквивалентных колес Эквивалентные числа зубьев Напряжения изгиба: Контактные напряжения:

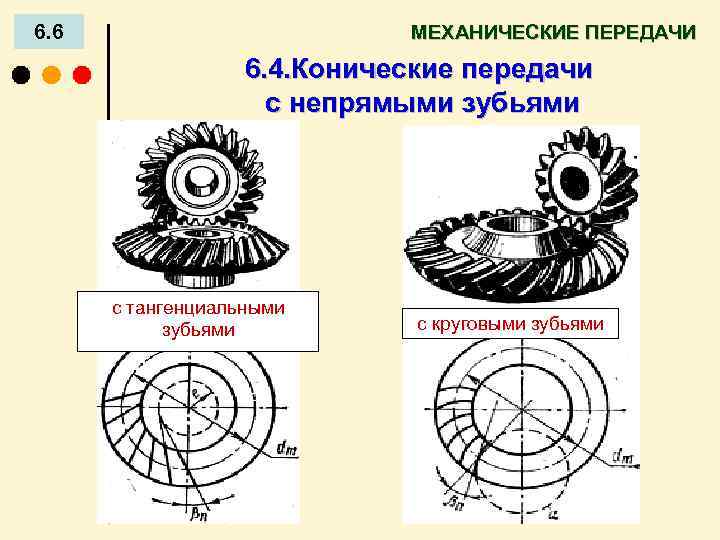

6. 6 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ 6. 4. Конические передачи с непрямыми зубьями с тангенциальными зубьями с круговыми зубьями

7. 1 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ ЛЕКЦИЯ 7 Червячные передачи План: 7. 1. Достоинства, недостатки, области применения, передаточное число и классификация червячных передач. 7. 2. Геометрические параметры червячной передачи. 7. 3. Силы в зацеплении червячной передачи. 7. 4. Виды разрушения зубьев и критерии работоспособности червячных передач.

МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ 7. 1. Достоинства и недостатки, области применения, передаточное число и классификация червячных передач. Достоинства передачи: 1) плавность и бесшумность работы; 2) компактность и сравнительно небольшая масса; 3) возможность большого редуцирования; 4) возможность самоторможения; 5) большая кинематическая точность. Недостатки: 1) сравнительно низкий КПД; 2) повышенный износ и склонность к заеданию; 3) применение для колес дорогих антифрикционных материалов; 4) повышенные требования к точности сборки.

МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ Области применения: станки, подъемно транспортные машины, приборы т. д. ; при небольших и средних мощностях, обычно не более 50 квт. Передаточное число Обычно z 1 = 1 … 4 , следовательно, червячные передачи имеют большие передаточные числа. В силовых червячных передачах передаточное число рекомендуют до 10… 60; в приборах и делительных механизмах до 300 и более.

7. 2 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ Классификация: По форме внешней поверхности червяка с цилиндрическим червяком с глобоидным червяком По форме профиля резьбы червяка архимедов червяк конволютный червяк эвольвентный червяк По направлению линии витка червяка -с правым -с левым направлением нарезки По расположению червяка относительно колеса с нижним с боковым с верхним расположением червяка

МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ КПД червячной передачи зависит от числа заходов червяка: z 1 = 1 η = 0, 7… 0, 75 z 1 = 2 η = 0, 75… 0, 8 z 1 = 3 η =0, 8… 0, 85 z 1 = 4 η = 0, 85… 0, 9

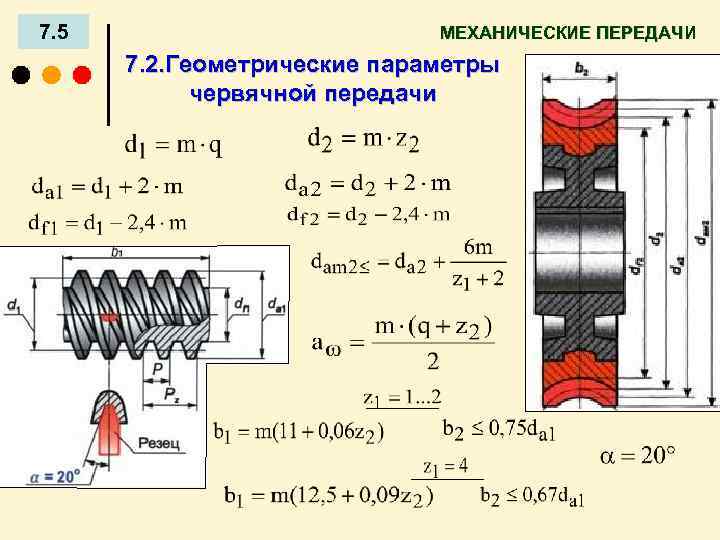

7. 5 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ 7. 2. Геометрические параметры червячной передачи

7. 6 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ 7. 3. СИЛЫ В ЗАЦЕПЛЕНИИ ЧЕРВЯЧНОЙ ПЕРЕДАЧИ Окружная сила на колесе = осевой силе на червяке Радиальные силы Осевая сила на колесе = окружной силе на червяке

8. 2 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ 7. 4. Виды разрушения зубьев и критерии работоспособности червячных передач. В червячной паре менее прочным элементом является зуб колеса. Основные виды разрушений и повреждений в червячных передачах: износ и заедание. Критерии работоспособности и расчета: Основной - расчет на контактную прочность зубьев, Проверочный - расчет на изгибную выносливость зубьев, а также – тепловой расчет червячной передачи и расчет на жесткость червяка.

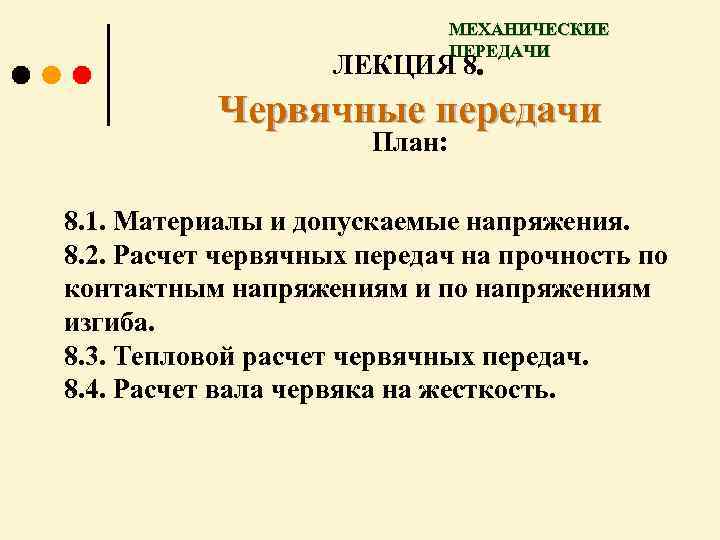

МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ ЛЕКЦИЯ 8. Червячные передачи План: 8. 1. Материалы и допускаемые напряжения. 8. 2. Расчет червячных передач на прочность по контактным напряжениям и по напряжениям изгиба. 8. 3. Тепловой расчет червячных передач. 8. 4. Расчет вала червяка на жесткость.

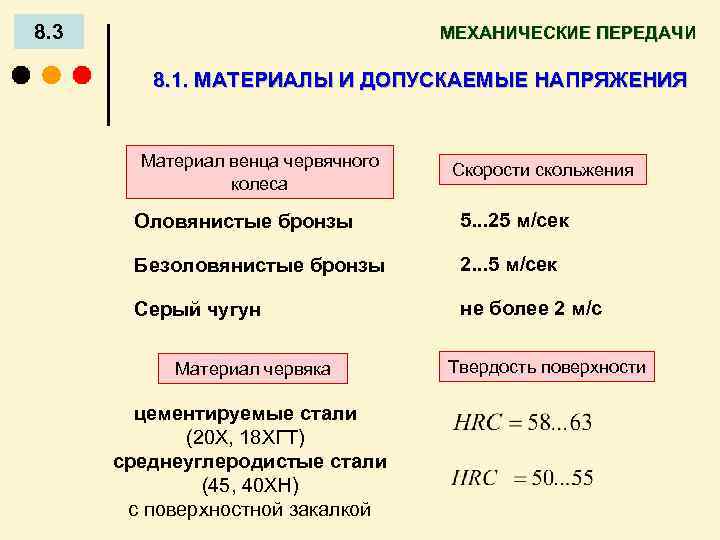

8. 3 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ 8. 1. МАТЕРИАЛЫ И ДОПУСКАЕМЫЕ НАПРЯЖЕНИЯ Материал венца червячного колеса Скорости скольжения Оловянистые бронзы 5. . . 25 м/сек Безоловянистые бронзы 2. . . 5 м/сек Серый чугун не более 2 м/с Материал червяка цементируемые стали (20 Х, 18 ХГТ) среднеуглеродистые стали (45, 40 ХН) с поверхностной закалкой Твердость поверхности

8. 4 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ Допускаемые контактные напряжения : Øдля оловянистых бронз - из условия сопротивления усталостному выкрашиванию Øдля твердых бронз и чугунов - из условия сопротивления заеданию (или по эмпирическим формулам). Допускаемые напряжения изгиба : по эмпирическим формулам в зависимости от материала венца червячного колеса и характера нагрузки

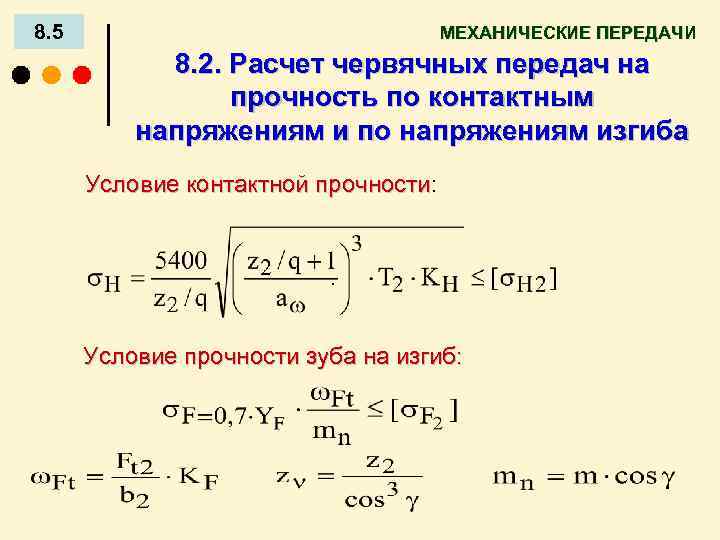

8. 5 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ 8. 2. Расчет червячных передач на прочность по контактным напряжениям и по напряжениям изгиба Условие контактной прочности: прочности . Условие прочности зуба на изгиб:

8. 6 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ 8. 3. Тепловой расчет червячных передач Условие теплового баланса по температуре масла в картере редуктора: Способы искусственного охлаждения: 1) увеличение поверхности редуктора; 2) обдув корпуса воздухом вентилятора; 3) установка в корпусе водяного охлаждения; 4) применение циркуляционных систем смазок. 8. 4. РАСЧЕТ ВАЛА ЧЕРВЯКА НА ЖЕСТКОСТЬ Условие жесткости вала червяка по величине прогиба:

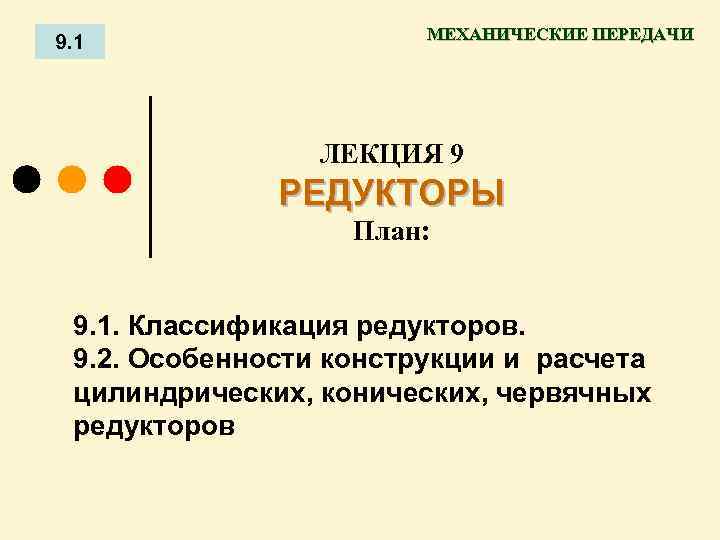

9. 1 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ ЛЕКЦИЯ 9 РЕДУКТОРЫ План: 9. 1. Классификация редукторов. 9. 2. Особенности конструкции и расчета цилиндрических, конических, червячных редукторов

9. 2 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ 9. 1. Классификация редукторов Редукторы это механизмы, состоящие из передач Редукторы зацеплением с постоянным передаточным отношением, заключенные в корпус и предназначенные для понижения угловой скорости. Признаки классификации редукторов : Тип редуктора: Тип Ц - цилиндрический, К - конический, Ч - червячный, П - планетарный, Г - глобоидный Ш -, широкий У - узкий С - соосный М - мотор-редуктор Типоразмер редуктора Типоразмер Исполнение редуктора Исполнение определяют типом и определяют передаточным главными параметрами числом, вариантом сборки тихоходной ступени и формой концевых участков валов (аω, dae 2) Обозначение редуктора:

9. 3 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ 9. 2. Особенности конструкции и расчета цилиндрических, конических и червячных редукторов. а)ЦИЛИНДРИЧЕСКИЕ РЕДУКТОРЫ Одноступенчатые редукторы применяют при передаточных числах u < 7 (реже до 12, 5). Х Х

Одноступенчатый шевронный редуктор

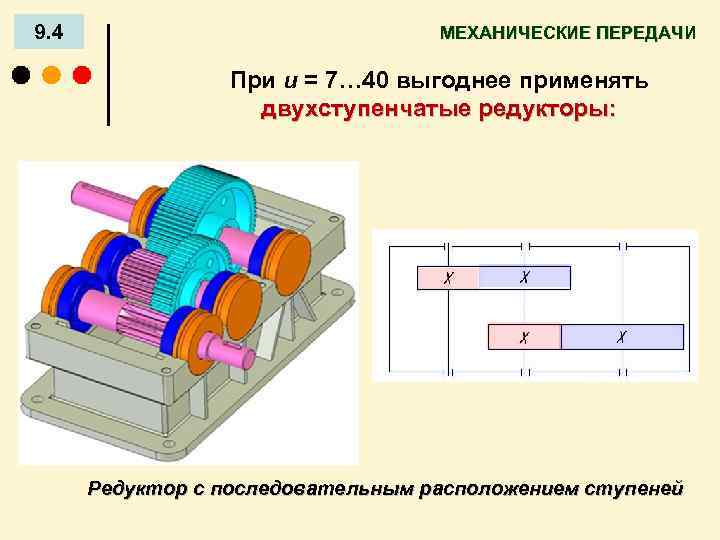

9. 4 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ При u = 7… 40 выгоднее применять двухступенчатые редукторы: Редуктор с последовательным расположением ступеней

Двухступенчатый цилиндрический соосный редуктор

Редуктор с раздвоенной тихоходной ступенью

9. 5 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ б)Конические редукторы применяют для передачи вращающего момента между валами с взаимно перпендикулярным расположением осей Передаточные отношения для прямозубых при косых и редукторов круговых зубьях

МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ При больших передаточных отношениях применяют коническо-цилиндрические редукторы:

9. 6 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ В) ЧЕРВЯЧНЫЕ РЕДУКТОРЫ применяют для передачи движения между перекрещивающимися валами. Передаточные отношения: Одноступенчатый червячный редуктор c нижним расположением червяка

Одноступенчатый червячный редуктор с верхним расположением червяка

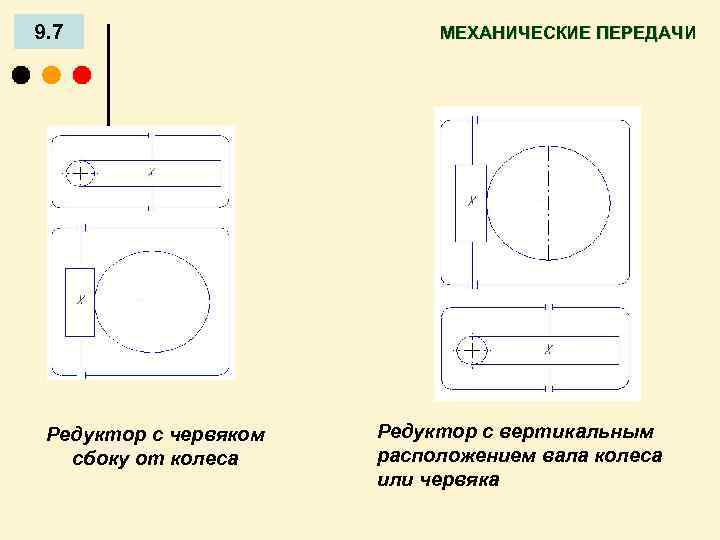

9. 7 Редуктор с червяком сбоку от колеса МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ Редуктор с вертикальным расположением вала колеса или червяка

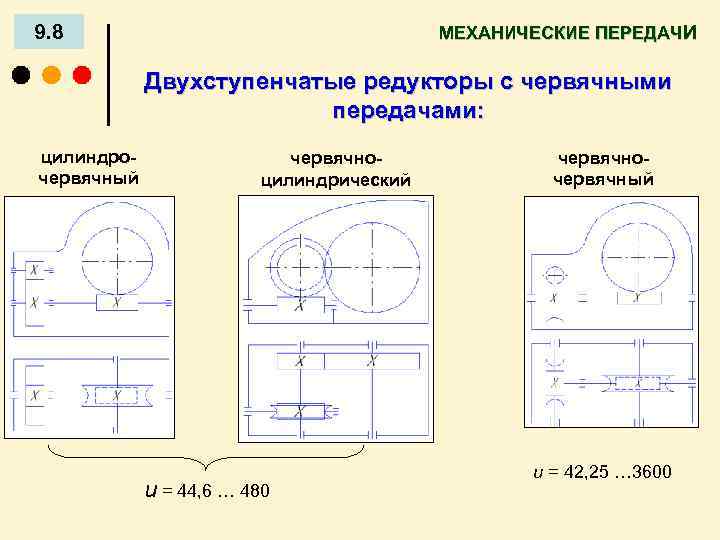

9. 8 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ Двухступенчатые редукторы с червячными передачами: цилиндрочервячный червячноцилиндрический u = 44, 6 … 480 червячночервячный u = 42, 25 … 3600

червячно червячный редуктор

МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ г) Планетарные редукторы Двухступенчатый планетарный редуктор

ОРИЕНТИРОВОЧНЫЙ РАСЧЕТ ВАЛОВ Предварительно все валы привода необходимо . пронумеровать и при расчетах присваивать определяемым параметрам индекс соответствующего вала. Расчеты выполнять последовательно для каждого вала привода. Ориентировочный расчет вала проводится только на кручение по пониженным допускаемым напряжениям, так как известен только крутящий момент Т, передаваемый валом (изгиб невозможно учесть ввиду того, что неизвестны точки приложения нагрузки к валу).

Диаметр входного или выходного конца вала редуктора, а также диаметр вала под зубчатое колесо для двухступенчатого редуктора определяют по формуле dк где Т – крутящий момент на валу, Н · м; – допускаемое касательное напряжение, МПа. Для валов из относительно мягких сталей при определении диаметра конца вала принимают = 20… 25 МПа, для промежуточных валов = 10… 15 МПа

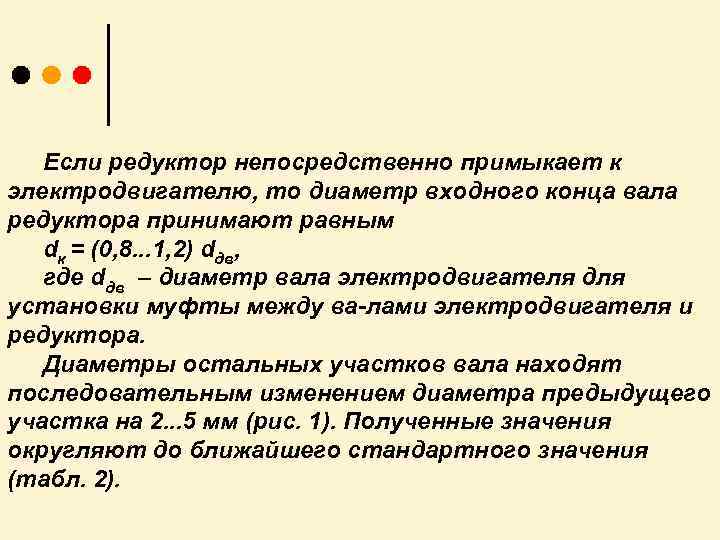

Если редуктор непосредственно примыкает к электродвигателю, то диаметр входного конца вала редуктора принимают равным dк = (0, 8. . . 1, 2) dдв, где dдв – диаметр вала электродвигателя для установки муфты между ва лами электродвигателя и редуктора. Диаметры остальных участков вала находят последовательным изменением диаметра предыдущего участка на 2. . . 5 мм (рис. 1). Полученные значения округляют до ближайшего стандартного значения (табл. 2).

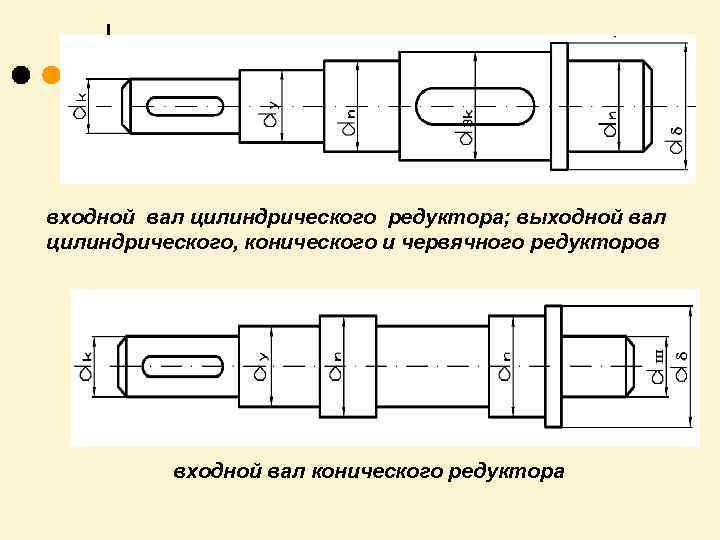

входной вал цилиндрического редуктора; выходной вал цилиндрического, конического и червячного редукторов входной вал конического редуктора

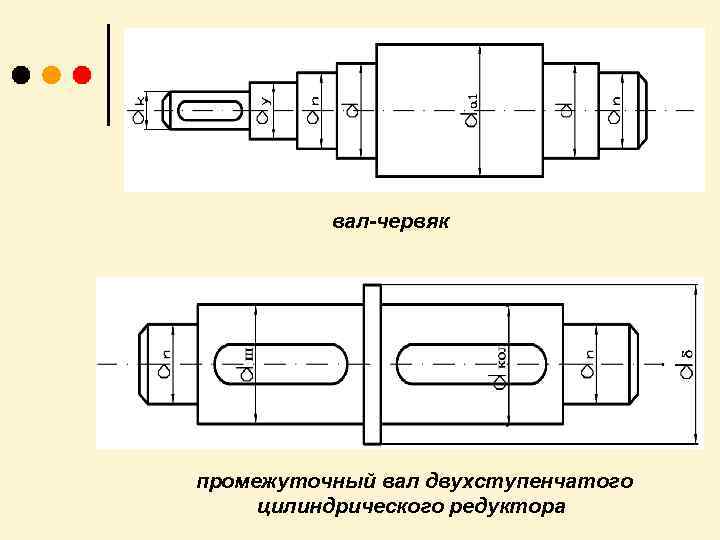

вал червяк промежуточный вал двухступенчатого цилиндрического редуктора

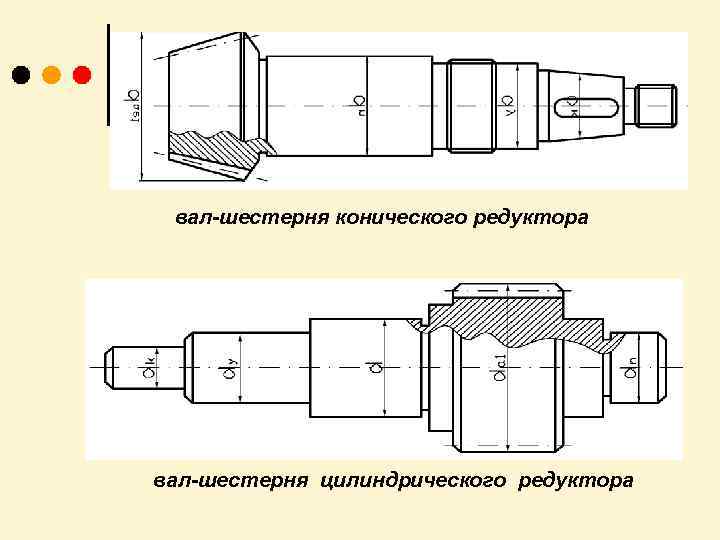

вал шестерня конического редуктора вал шестерня цилиндрического редуктора

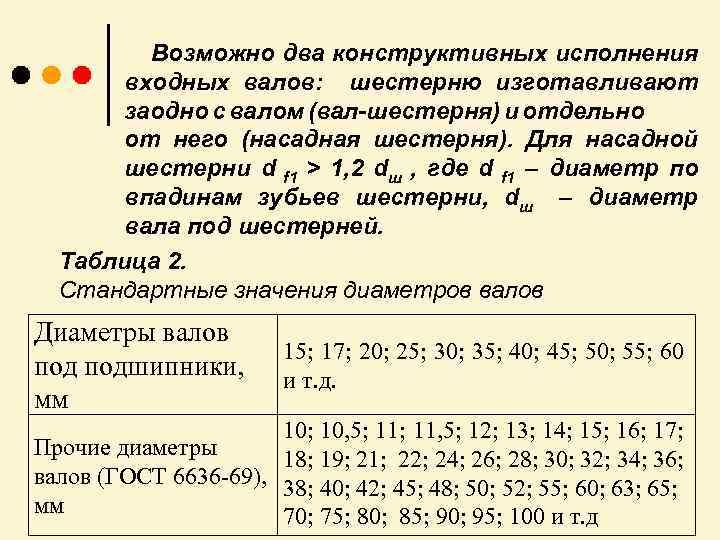

Возможно два конструктивных исполнения входных валов: шестерню изготавливают заодно с валом (вал шестерня) и отдельно от него (насадная шестерня). Для насадной шестерни d f 1 > 1, 2 dш , где d f 1 – диаметр по впадинам зубьев шестерни, dш – диаметр вала под шестерней. Таблица 2. Стандартные значения диаметров валов Диаметры валов подшипники, мм 15; 17; 20; 25; 30; 35; 40; 45; 50; 55; 60 и т. д. 10; 10, 5; 11, 5; 12; 13; 14; 15; 16; 17; Прочие диаметры 18; 19; 21; 22; 24; 26; 28; 30; 32; 34; 36; валов (ГОСТ 6636 -69), 38; 40; 42; 45; 48; 50; 52; 55; 60; 63; 65; мм 70; 75; 80; 85; 90; 95; 100 и т. д

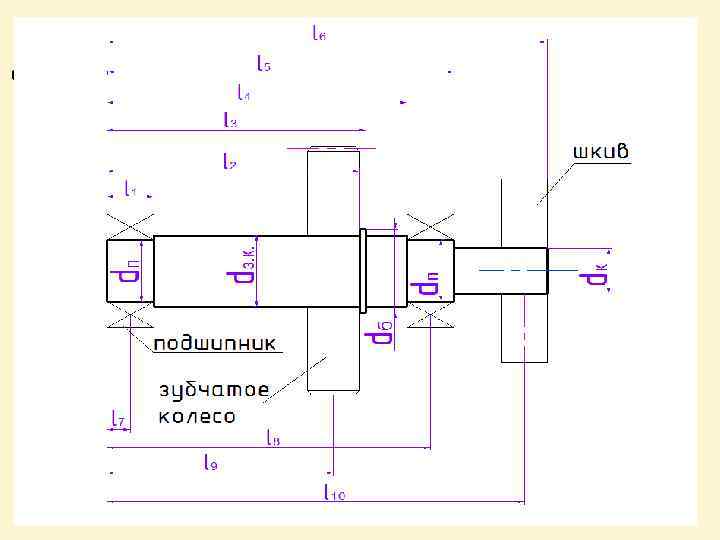

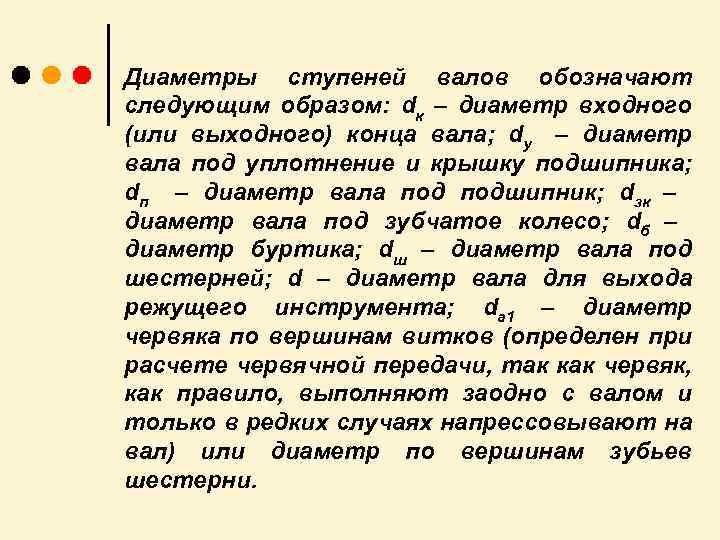

Диаметры ступеней валов обозначают следующим образом: dк – диаметр входного (или выходного) конца вала; dу – диаметр вала под уплотнение и крышку подшипника; dп – диаметр вала подшипник; dзк – диаметр вала под зубчатое колесо; dб – диаметр буртика; dш – диаметр вала под шестерней; d – диаметр вала для выхода режущего инструмента; dа 1 – диаметр червяка по вершинам витков (определен при расчете червячной передачи, так как червяк, как правило, выполняют заодно с валом и только в редких случаях напрессовывают на вал) или диаметр по вершинам зубьев шестерни.

Пример расчета диаметров участков вала редуктора (в расчете диаметры участков вала сразу округлены по ГОСТам): dк = 38 мм (по формуле (1)); dу = 38 + 2 = 40 мм; dп = 40 + 5 = 45 мм; dзк = 45 + 3 = 48 мм; dб = 48 + 2 = 50 мм. Буртик может находиться как с правой стороны зубчатого колеса, так и с левой.

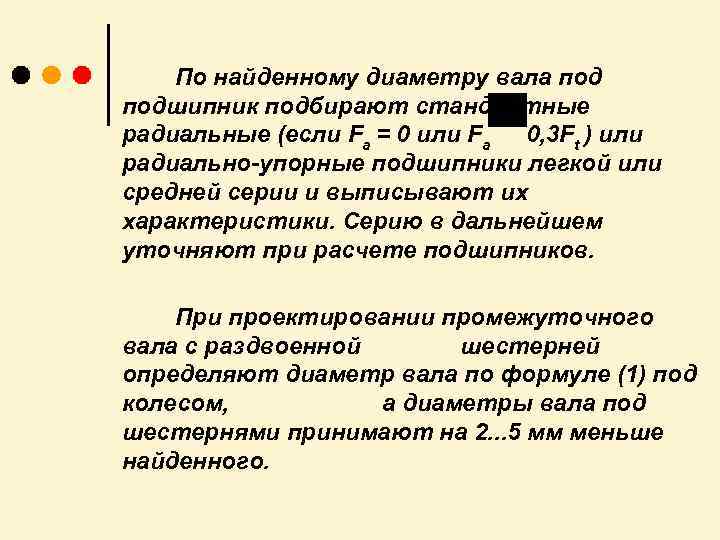

По найденному диаметру вала подшипник подбирают стандартные радиальные (если Fa = 0 или Fa 0, 3 Ft ) или радиально упорные подшипники легкой или средней серии и выписывают их характеристики. Серию в дальнейшем уточняют при расчете подшипников. При проектировании промежуточного вала с раздвоенной шестерней определяют диаметр вала по формуле (1) под колесом, а диаметры вала под шестернями принимают на 2. . . 5 мм меньше найденного.

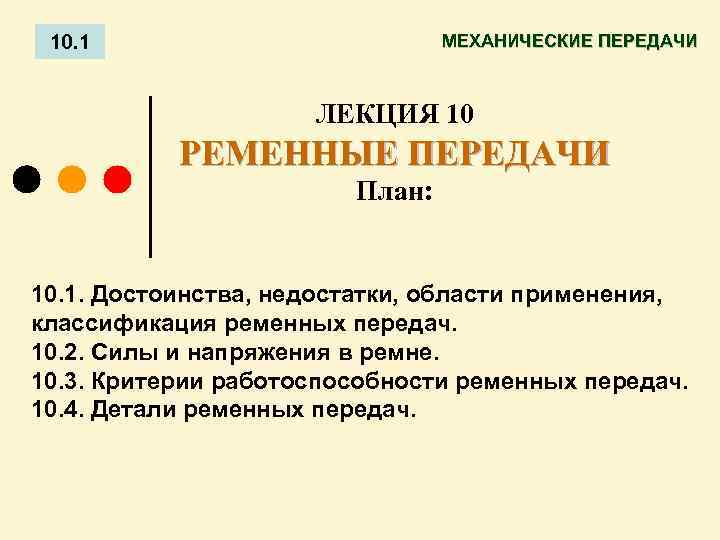

10. 1 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ ЛЕКЦИЯ 10 РЕМЕННЫЕ ПЕРЕДАЧИ План: 10. 1. Достоинства, недостатки, области применения, классификация ременных передач. 10. 2. Силы и напряжения в ремне. 10. 3. Критерии работоспособности ременных передач. 10. 4. Детали ременных передач.

МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ 10. 1. Достоинства, недостатки, области применения и классификация ременных передач Передачу механической энергии, осуществляемую гибкой связью посредством трения между ремнем и шкивом, называют ременной.

10. 2 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ Классификация ременных передач По виду ремня различают ременные передачи: круглоременные плоскоременные клиноременные поликлиноременные Передаточное отношение ременных передач: зубчатые

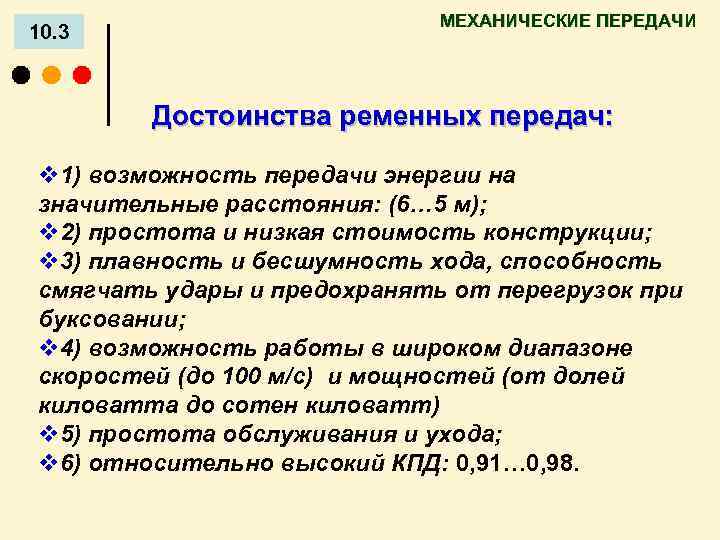

10. 3 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ Достоинства ременных передач: v 1) возможность передачи энергии на значительные расстояния: (6… 5 м); v 2) простота и низкая стоимость конструкции; v 3) плавность и бесшумность хода, способность смягчать удары и предохранять от перегрузок при буксовании; v 4) возможность работы в широком диапазоне скоростей (до 100 м/с) и мощностей (от долей киловатта до сотен киловатт) v 5) простота обслуживания и ухода; v 6) относительно высокий КПД: 0, 91… 0, 98.

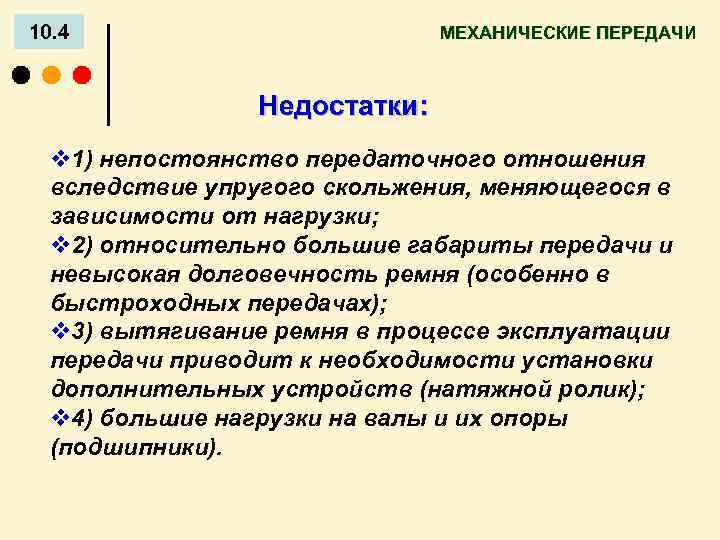

10. 4 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ Недостатки: v 1) непостоянство передаточного отношения вследствие упругого скольжения, меняющегося в зависимости от нагрузки; v 2) относительно большие габариты передачи и невысокая долговечность ремня (особенно в быстроходных передачах); v 3) вытягивание ремня в процессе эксплуатации передачи приводит к необходимости установки дополнительных устройств (натяжной ролик); v 4) большие нагрузки на валы и их опоры (подшипники).

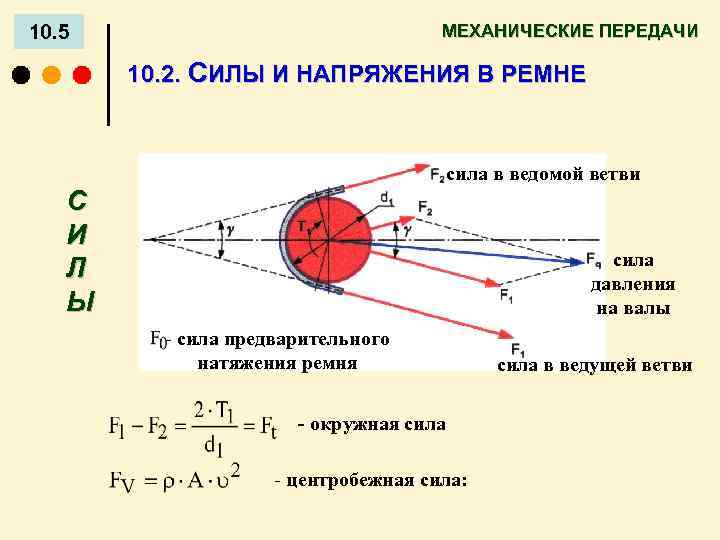

10. 5 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ 10. 2. СИЛЫ И НАПРЯЖЕНИЯ В РЕМНЕ сила в ведомой ветви С И Л Ы сила давления на валы - сила предварительного натяжения ремня - окружная сила - центробежная сила: сила в ведущей ветви

10. 6 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ НАПРЯЖЕНИЯ В РЕМЕННОЙ ПЕРЕДАЧЕ

10. 7 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ 10. 3. Критерии работоспособности ременных передач Тяговая способность ремня: площадь поперечного сечения ремня: Долговечность ремня: число пробегов ремня: для плоских ремней для клиновых ремней

МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ 10. 8 10. 4. Детали ременных передач Резинотканевые плоские ремни Клиновые ремни нарезные послойные кордтканевые спирально корд шнуровые завернутые

11. 1 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ ЛЕКЦИЯ 11 ЦЕПНЫЕ ПЕРЕДАЧИ План: 11. 1. Преимущества, недостатки, области применения. 11. 2. Основные геометрические соотношения. 11. 3 Конструкции основных элементов цепных передач. 11. 4. Критерии работоспособности и расчета цепных передач.

МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ 11. 1. Преимущества, недостатки, области применения Цепную передачу относят к передачам зацеплением с гибкой связью.

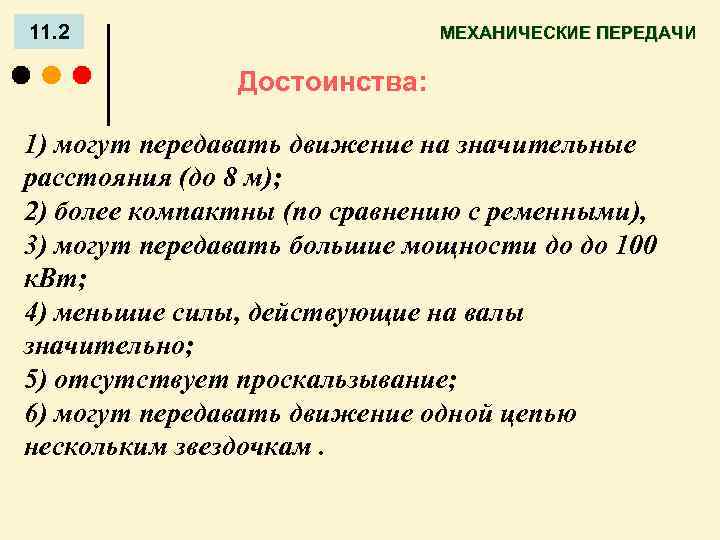

11. 2 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ Достоинства: 1) могут передавать движение на значительные расстояния (до 8 м); 2) более компактны (по сравнению с ременными), 3) могут передавать большие мощности до до 100 к. Вт; 4) меньшие силы, действующие на валы значительно; 5) отсутствует проскальзывание; 6) могут передавать движение одной цепью нескольким звездочкам.

МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ Недостатки: 1) значительный шум вследствие удара звена цепи при входе в зацепление, особенно при малом числе зубьев и большом шаге; 2) сравнительно быстрый износ шарниров цепи (затруднен подвод смазки); 3) удлинение цепи из-за износа шарниров, что требует применения натяжных устройств.

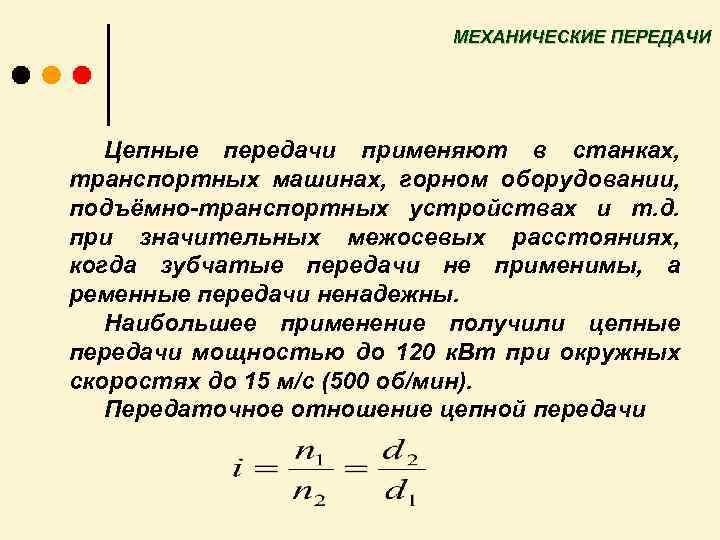

МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ Цепные передачи применяют в станках, транспортных машинах, горном оборудовании, подъёмно транспортных устройствах и т. д. при значительных межосевых расстояниях, когда зубчатые передачи не применимы, а ременные передачи ненадежны. Наибольшее применение получили цепные передачи мощностью до 120 к. Вт при окружных скоростях до 15 м/с (500 об/мин). Передаточное отношение цепной передачи

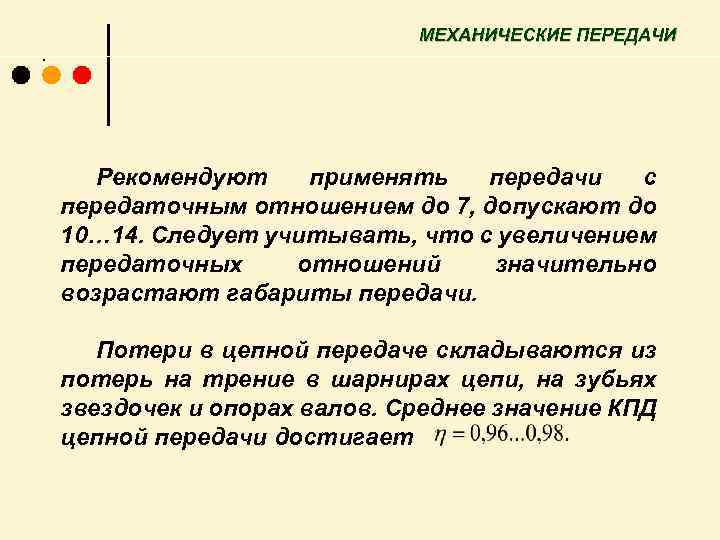

МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ . Рекомендуют применять передачи с передаточным отношением до 7, допускают до 10… 14. Следует учитывать, что с увеличением передаточных отношений значительно возрастают габариты передачи. Потери в цепной передаче складываются из потерь на трение в шарнирах цепи, на зубьях звездочек и опорах валов. Среднее значение КПД цепной передачи достигает

11. 3 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ 11. 2. Основные геометрические соотношения Основным параметром цепи является шаг t передачи. Он принимается по ГОСТу. Чем больше шаг, тем выше : нагрузочная способность цепи, но сильнее удар звена цепи о зуб звёздочки в период набегания цепи на звездочку, меньше плавность, бесшумность и долговечность передачи. Оптимальное межосевое расстояние передачи принимают из условий долговечности цепи: где t – шаг цепи.

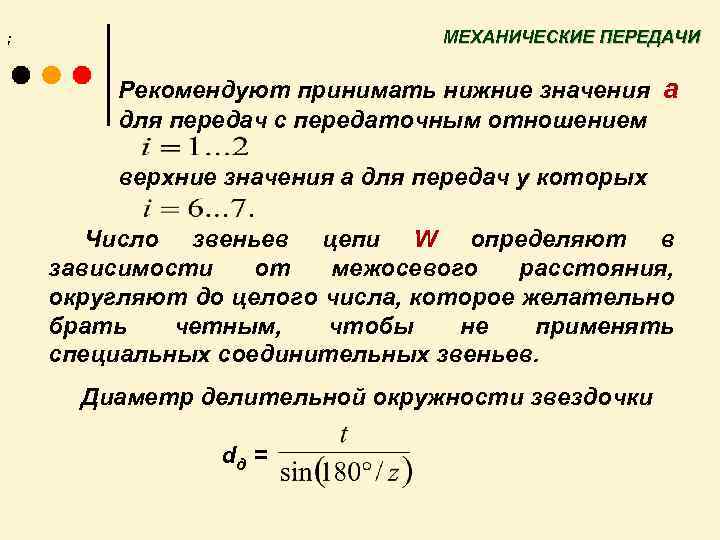

; МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ Рекомендуют принимать нижние значения а для передач с передаточным отношением верхние значения а для передач у которых Число звеньев цепи W определяют в зависимости от межосевого расстояния, округляют до целого числа, которое желательно брать четным, чтобы не применять специальных соединительных звеньев. Диаметр делительной окружности звездочки dд =

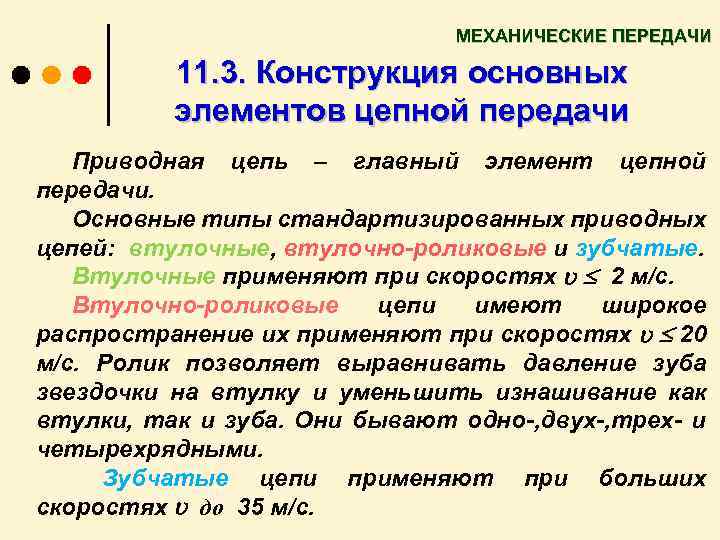

МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ 11. 3. Конструкция основных элементов цепной передачи Приводная цепь – главный элемент цепной передачи. Основные типы стандартизированных приводных цепей: втулочные, втулочно роликовые и зубчатые. Втулочные применяют при скоростях 2 м/с. Втулочно роликовые цепи имеют широкое распространение их применяют при скоростях 20 м/с. Ролик позволяет выравнивать давление зуба звездочки на втулку и уменьшить изнашивание как втулки, так и зуба. Они бывают одно , двух , трех и четырехрядными. Зубчатые цепи применяют при больших скоростях до 35 м/с.

11. 4 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ Зубчатая цепь Втулочно-роликовая цепь (Втулочная цепь) Звездочки во многом подобны зубчатым колесам. Профиль и размеры зубьев звездочки зависят от типа и размеров цепи. Для цепей все размеры звездочек стандартизованы. Зубья звездочек выполняют с выпуклым, прямолинейным и вогнутым профилем.

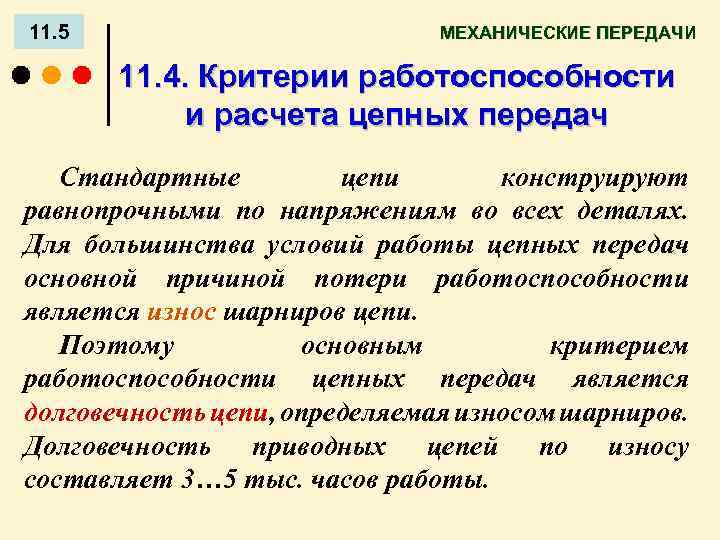

11. 5 МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ 11. 4. Критерии работоспособности и расчета цепных передач Стандартные цепи конструируют равнопрочными по напряжениям во всех деталях. Для большинства условий работы цепных передач основной причиной потери работоспособности является износ шарниров цепи. Поэтому основным критерием работоспособности цепных передач является долговечность цепи, определяемая износом шарниров. Долговечность приводных цепей по износу составляет 3… 5 тыс. часов работы.

МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ , МПа, Для увеличения долговечности цепной передачи принимают по возможности большее число зубьев меньшей звездочки (z 1 = 19… 31). Среднее давление в шарнире цепи pц не должно превышать допускаемого для данного типа цепи pц = Кэ – коэффициент эксплуатации: Кэ = КД КС К Крег Кр.

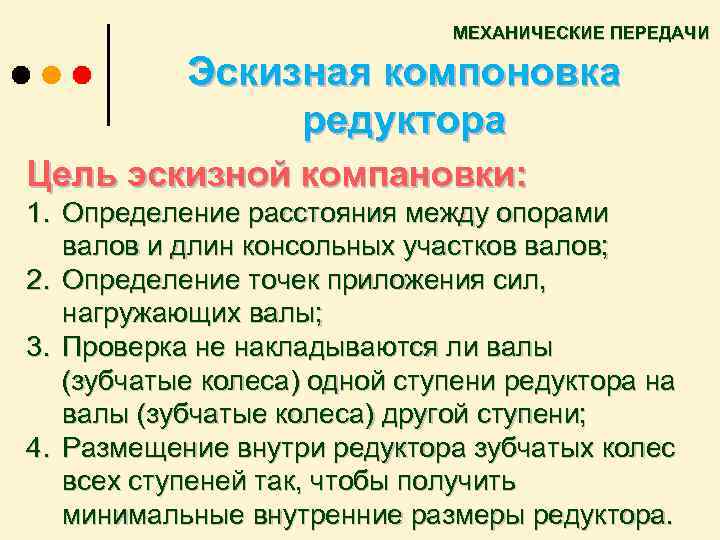

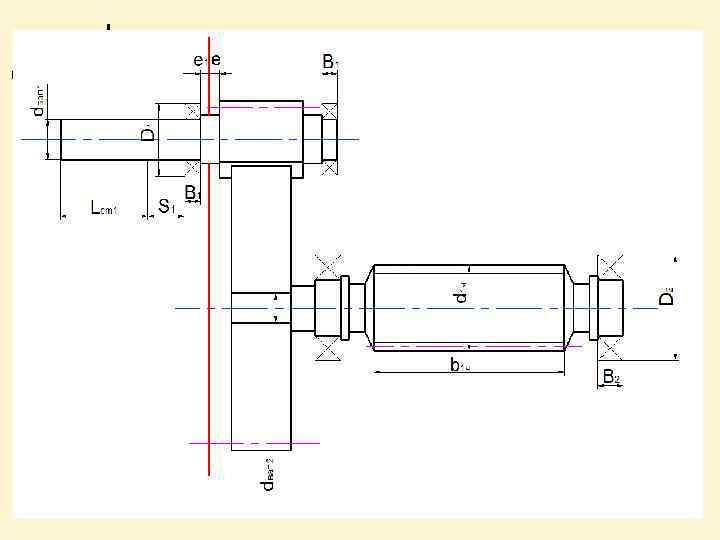

МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ Эскизная компоновка редуктора Цель эскизной компановки: 1. Определение расстояния между опорами валов и длин консольных участков валов; 2. Определение точек приложения сил, нагружающих валы; 3. Проверка не накладываются ли валы (зубчатые колеса) одной ступени редуктора на валы (зубчатые колеса) другой ступени; 4. Размещение внутри редуктора зубчатых колес всех ступеней так, чтобы получить минимальные внутренние размеры редуктора.

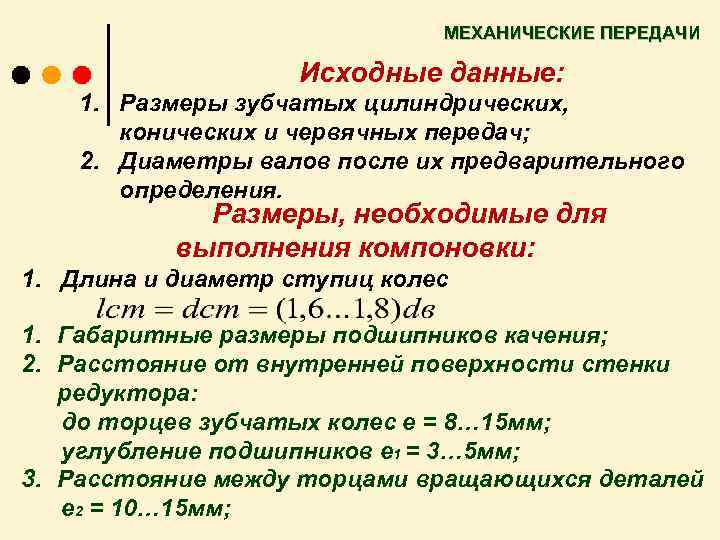

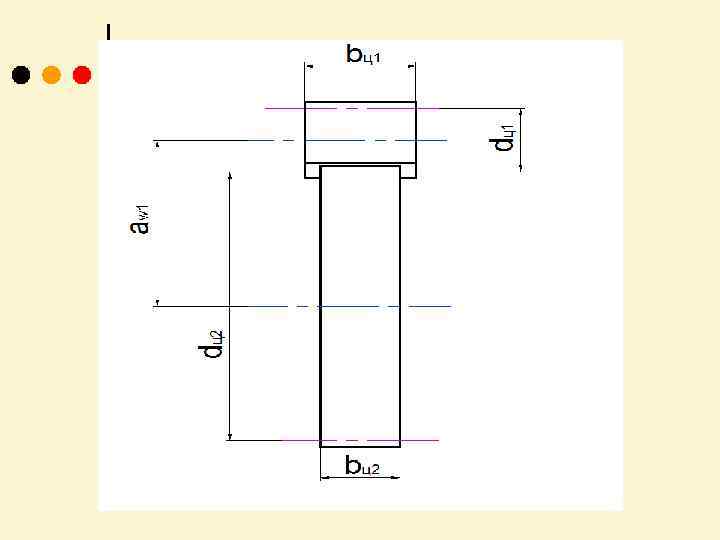

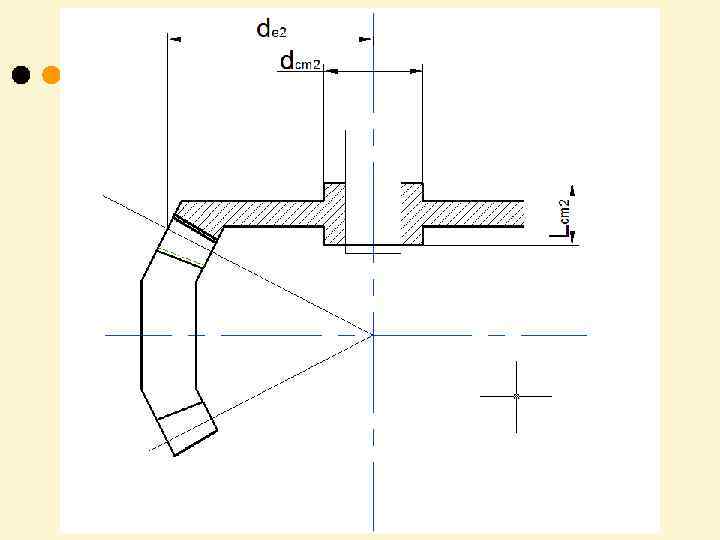

МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ Исходные данные: 1. Размеры зубчатых цилиндрических, конических и червячных передач; 2. Диаметры валов после их предварительного определения. Размеры, необходимые для выполнения компоновки: 1. Длина и диаметр ступиц колес 1. Габаритные размеры подшипников качения; 2. Расстояние от внутренней поверхности стенки редуктора: до торцев зубчатых колес е = 8… 15 мм; углубление подшипников е 1 = 3… 5 мм; 3. Расстояние между торцами вращающихся деталей е 2 = 10… 15 мм;

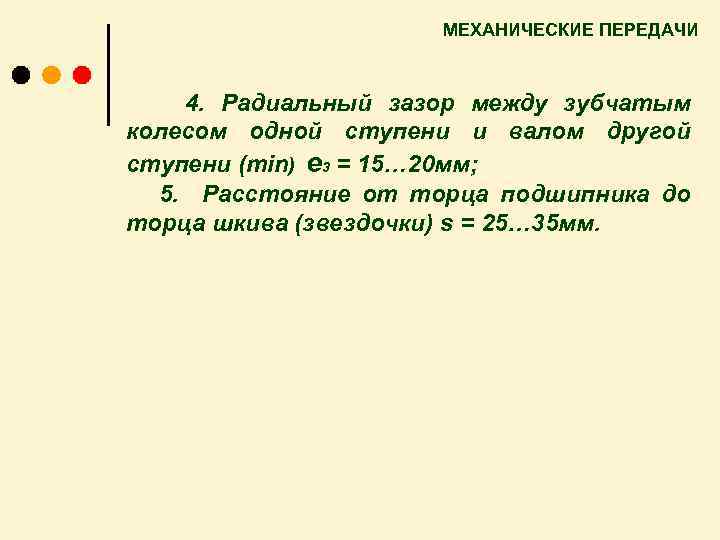

МЕХАНИЧЕСКИЕ ПЕРЕДАЧИ 4. Радиальный зазор между зубчатым колесом одной ступени и валом другой ступени (min) е 3 = 15… 20 мм; 5. Расстояние от торца подшипника до торца шкива (звездочки) s = 25… 35 мм.

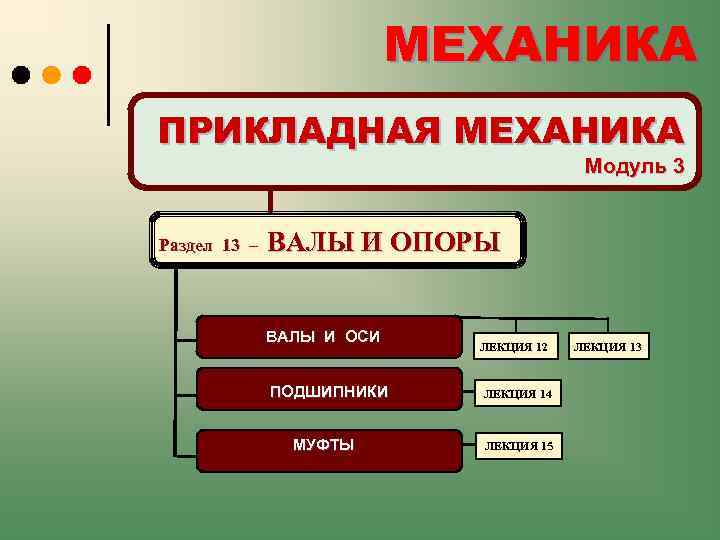

МЕХАНИКА ПРИКЛАДНАЯ МЕХАНИКА Модуль 3 Раздел 13 – ВАЛЫ И ОПОРЫ ВАЛЫ И ОСИ ПОДШИПНИКИ МУФТЫ ЛЕКЦИЯ 12 ЛЕКЦИЯ 14 ЛЕКЦИЯ 15 ЛЕКЦИЯ 13

МЕХАНИКА 12. 1 Модуль 3 ПРИКЛАДНАЯ МЕХАНИКА ВАЛЫ И ОПОРЫ ВАЛЫ И ОСИ ЛЕКЦИЯ 12 План: 12. 1. Общие сведения. 12. 2. Ориентировочный расчет валов. 12. 3. Проверочный расчет валов на статическую прочность

ВАЛЫ И ОПОРЫ 12. 2 ВАЛЫ И ОСИ Ось поддерживает сидящие на Ось ней детали. При работе испытывает напряжения изгиба Оси бывают неподвижными и подвижными Вал поддерживает сидящие на нем детали и передает крутящий момент вдоль своей оси. При работе испытывает, напряжения от изгиба и кручения (иногда от растяжения-сжатия)

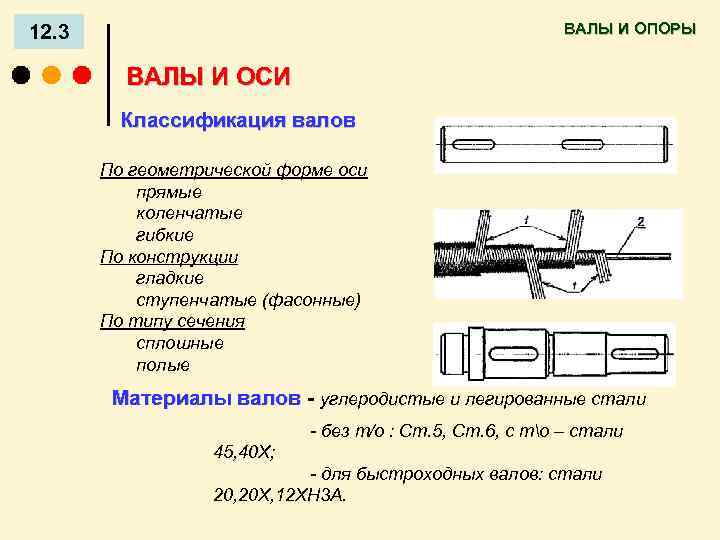

ВАЛЫ И ОПОРЫ 12. 3 ВАЛЫ И ОСИ Классификация валов По геометрической форме оси прямые коленчатые гибкие По конструкции гладкие ступенчатые (фасонные) По типу сечения сплошные полые Материалы валов - углеродистые и легированные стали - без т/о : Ст. 5, Ст. 6, с то – стали 45, 40 Х; - для быстроходных валов: стали 20, 20 Х, 12 ХН 3 А.

ВАЛЫ И ОПОРЫ 12. 4 ВАЛЫ И ОСИ Основными критериями работоспособности и расчета валов и осей является статическая и усталостная прочность. Расчет валов проводится в три этапа: 1 этап - Ориентировочный расчет 2 этап - Промежуточный или проверочный расчет 3 этап - Уточненный расчет или расчет на усталость

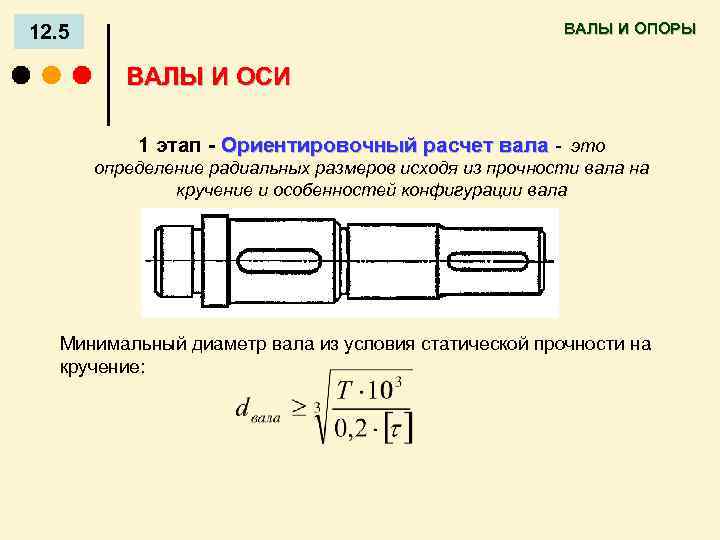

ВАЛЫ И ОПОРЫ 12. 5 ВАЛЫ И ОСИ 1 этап - Ориентировочный расчет вала - это определение радиальных размеров исходя из прочности вала на кручение и особенностей конфигурации вала Минимальный диаметр вала из условия статической прочности на кручение:

ВАЛЫ И ОПОРЫ 12. 5 ВАЛЫ И ОСИ 1 этап - Ориентировочный расчет вала Осевые размеры вала (расстояния между точками приложения нагрузок) из эскизной компановки механизма:

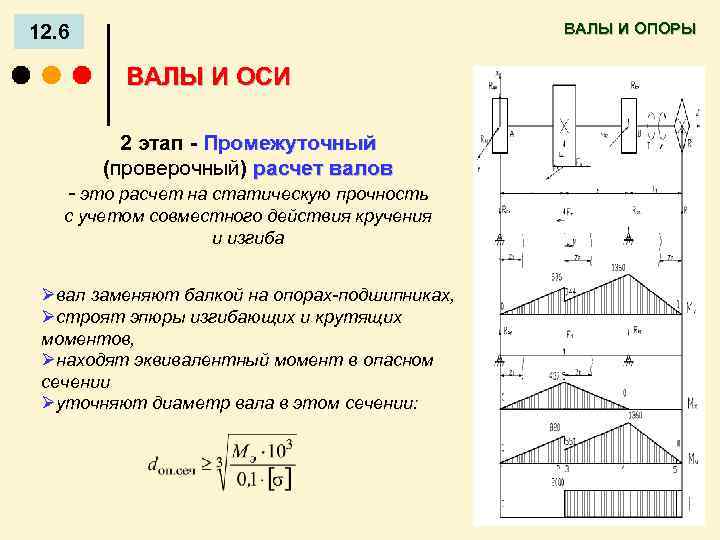

ВАЛЫ И ОПОРЫ 12. 6 ВАЛЫ И ОСИ 2 этап - Промежуточный (проверочный) расчет валов - это расчет на статическую прочность с учетом совместного действия кручения и изгиба Øвал заменяют балкой на опорах-подшипниках, Øстроят эпюры изгибающих и крутящих моментов, Øнаходят эквивалентный момент в опасном сечении Øуточняют диаметр вала в этом сечении:

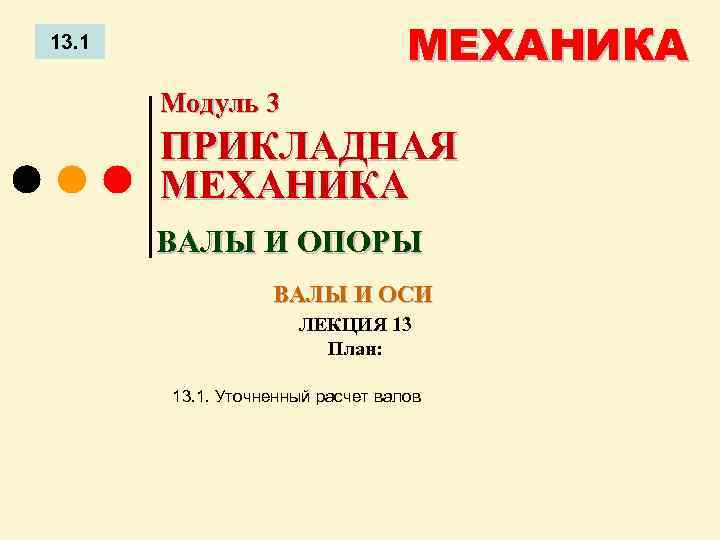

МЕХАНИКА 13. 1 Модуль 3 ПРИКЛАДНАЯ МЕХАНИКА ВАЛЫ И ОПОРЫ ВАЛЫ И ОСИ ЛЕКЦИЯ 13 План: 13. 1. Уточненный расчет валов

ВАЛЫ И ОПОРЫ 13. 2 ВАЛЫ И ОСИ 3 этап - Уточненный расчет валов (расчет вала на усталость) - это определение расчетных коэффициентов запаса усталостной прочности в опасном сечении Условие усталостной прочности вала Коэффициенты запаса усталостной прочности: при изгибе при кручении

ВАЛЫ И ОПОРЫ 13. 2 ВАЛЫ И ОСИ 3 этап - Уточненный расчет валов При расчете принимают, что: - напряжения изгиба σ изменяются по симметричному циклу , - напряжения кручения τ — по отнулевому (пульсирующему) циклу. σ τ

ВАЛЫ И ОПОРЫ 13. 2 ВАЛЫ И ОСИ 3 этап - Уточненный расчет валов С учетом механических характеристик материала вала определяют коэффициенты концентрации напряжений Кσ , К τ по виду напряжений концентраторов напряжений в опасных сечениях

ДЕТАЛИ МАШИН И ОСНОВЫ КОНСТРУИРОВАНИЯ Часть 2

ПОДШИПНИКИ СКОЛЬЖЕНИЯ ЛЕКЦИЯ 1 План: 1. 1. Области применения подшипников скольжения. 1. 2. Конструкции и материалы подшипников скольжения. 1. 3. Условия работы и виды разрушения подшипников скольжения. 1. 4. Основные условия образования режима жидкостного трения.

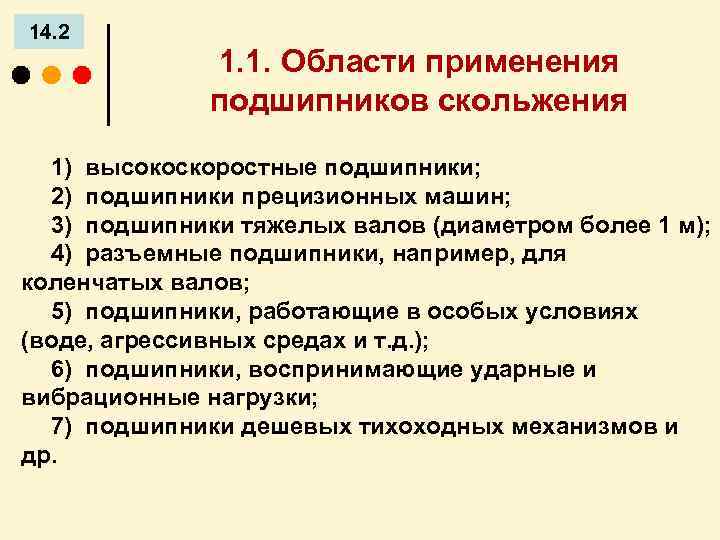

14. 2 1. 1. Области применения подшипников скольжения 1) высокоскоростные подшипники; 2) подшипники прецизионных машин; 3) подшипники тяжелых валов (диаметром более 1 м); 4) разъемные подшипники, например, для коленчатых валов; 5) подшипники, работающие в особых условиях (воде, агрессивных средах и т. д. ); 6) подшипники, воспринимающие ударные и вибрационные нагрузки; 7) подшипники дешевых тихоходных механизмов и др.

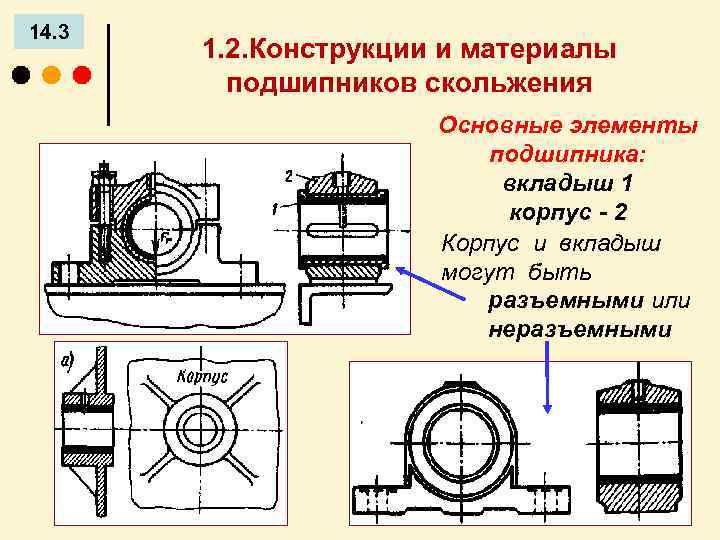

14. 3 1. 2. Конструкции и материалы подшипников скольжения Основные элементы подшипника: вкладыш 1 корпус 2 Корпус и вкладыш могут быть разъемными или неразъемными

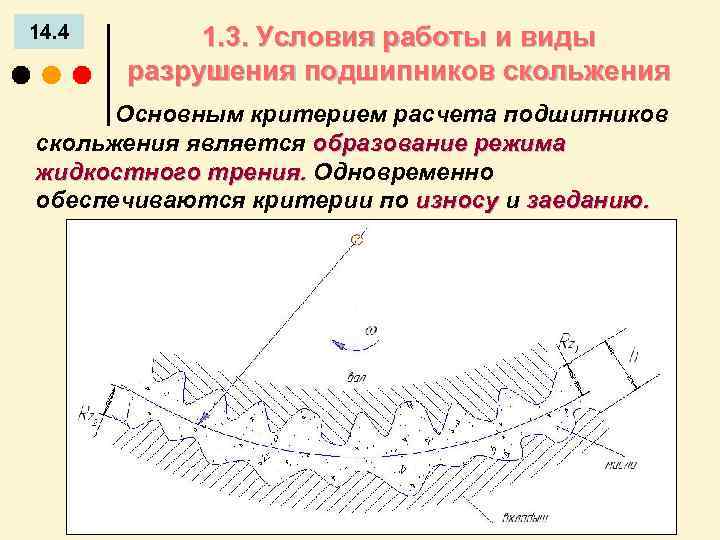

14. 4 1. 3. Условия работы и виды разрушения подшипников скольжения Основным критерием расчета подшипников скольжения является образование режима жидкостного трения. Одновременно жидкостного трения. обеспечиваются критерии по износу и заеданию. износу

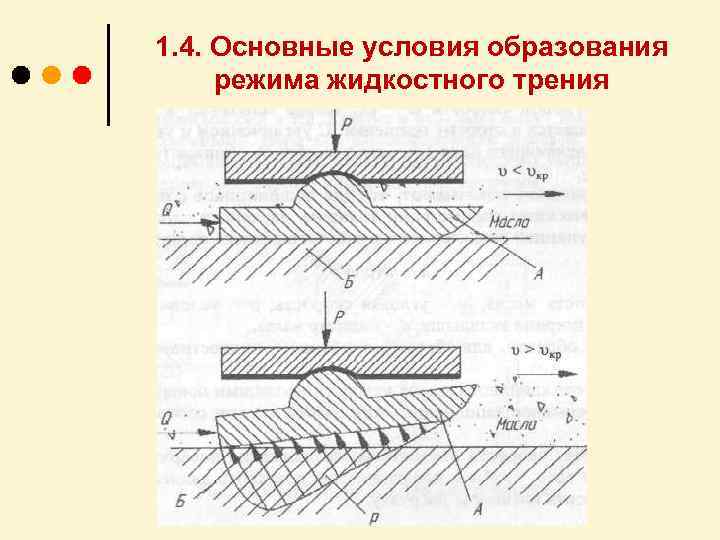

1. 4. Основные условия образования режима жидкостного трения

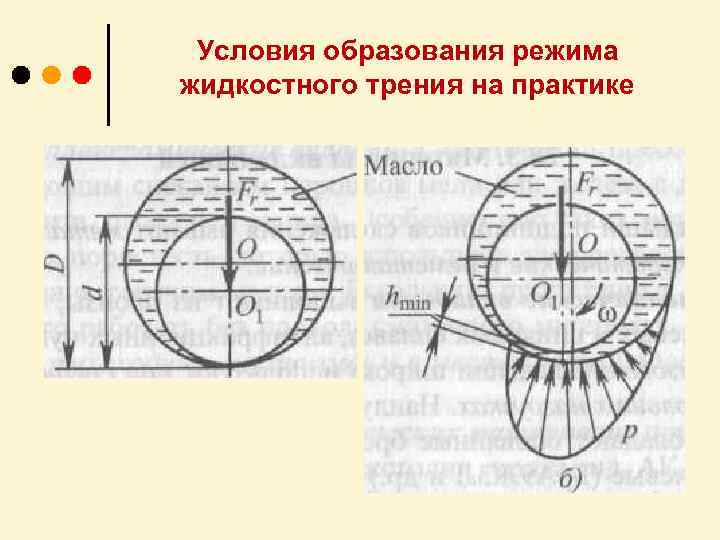

Условия образования режима жидкостного трения на практике

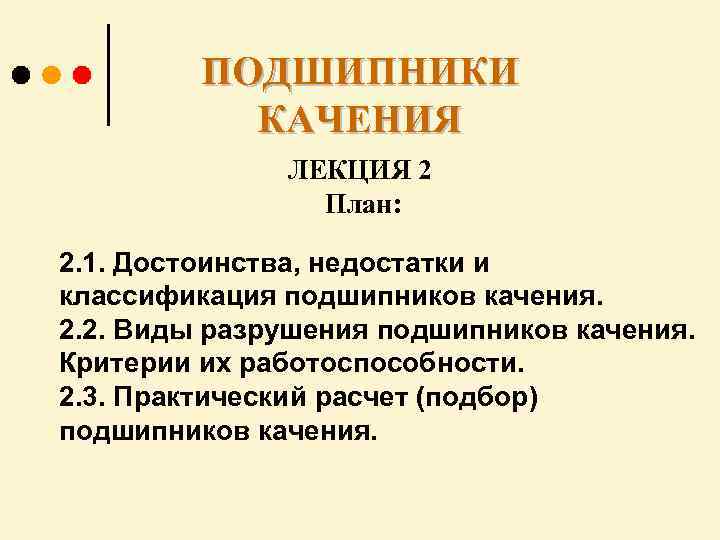

ПОДШИПНИКИ КАЧЕНИЯ ЛЕКЦИЯ 2 План: 2. 1. Достоинства, недостатки и классификация подшипников качения. 2. 2. Виды разрушения подшипников качения. Критерии их работоспособности. 2. 3. Практический расчет (подбор) подшипников качения.

2. 1. Достоинства, недостатки и классификация подшипников качения Достоинства: § сравнительно малая стоимость; § высокая степень взаимозаменяемости; § малый расход смазки; § малые потери на трение и незначительный нагрев; §простота обслуживания и ухода. Недостатки: § высокая чувствительность к ударным и вибрационным нагрузкам; § малая надежность в высокоскоростных приводах; § сравнительно большие радиальные размеры; § шум при больших скоростях.

14. 5 Классификация подшипников качения 1) по форме тел качения 3) по габаритам и нагрузочной шариковые; способности пять серий: способности роликовые; сверхлегкая, 2) по направлению особолегкая, воспринимаемой нагрузки легкая, радиальные; средняя, -упорные; тяжелая серия. - радиально упорные. 4) по классам точности: по классам точности 0 – нормального, 6 – повышенного, 5 высокого, 4 особо высокого, 2 сверх высокого.

14. 7 Конструктивные элементы подшипника качения Тело качения Наружное кольцо Сепаратор Внутреннее кольцо МАТЕРИАЛЫ Тела качения и кольца - высокопрочные шарикоподшипниковые стали ШX 15, ШХ 20 и др. (HRC 61… 66) Сепараторы - мягкая листовая сталь. Сепараторы высокоскоростных подшипников - бронзы, латуни, легкие сплавы или пластмассы

14. 8 2. 2. Виды разрушения подшипников качения. Критерии их работоспособности. Виды разрушения подшипников качения: - усталостное выкрашивание рабочих поверхностей тел качения и беговых дорожек колец; - пластические деформации на дорожках качения (вмятины); - задиры рабочих поверхностей качения; - абразивный износ; - разрушение сепараторов разрушения (основная причина потери работоспособности); - раскалывание колец и тел качения.

Критерии работоспособности подшипников качения: - долговечность и динамическая грузоподъемность по усталостному выкрашиванию для подшипников, вращающихся с угловой скоростью рад/с; - статическая грузоподъемность по пластическим деформациям для невращающихся или маловращающихся подшипников с угловой скоростью рад/с.

14. 9 2. 3. Практический расчет (подбор) подшипников качения Условие подбора Номинальная динамическая грузоподъемность Эквивалентная нагрузка на подшипник Номинальный срок службы в миллионах оборотов:

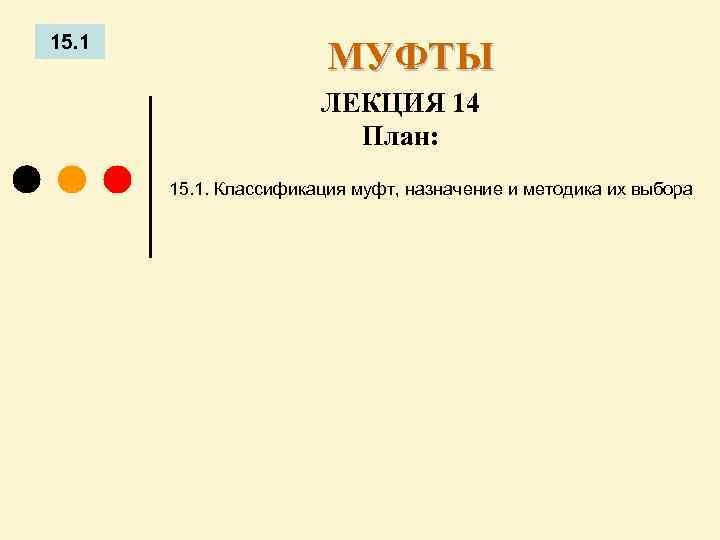

15. 1 МУФТЫ ЛЕКЦИЯ 14 План: 15. 1. Классификация муфт, назначение и методика их выбора

15. 3 МУФТЫ Муфты - это устройства, служащие для соединения валов и передачи крутящего момента. Дополнительное назначение муфт: Ø для выключения и включения исполнительного механизма при непрерывно работающем двигателе (управляемые муфты); муфты Ø для предохранения машины от перегрузки (предохранительные муфты); муфты Ø для компенсации вредного влияния несоосности валов, связанной с неточностью монтажа (компенсирующие муфты); муфты Ø для уменьшения динамических нагрузок (упругие муфты) и т. д. муфты Основная паспортная характеристика муфт - крутящий момент, на передачу которого она рассчитана. Муфты подбирают по ГОСТу по расчётному крутящему моменту: Где - коэффициент режима работы муфты

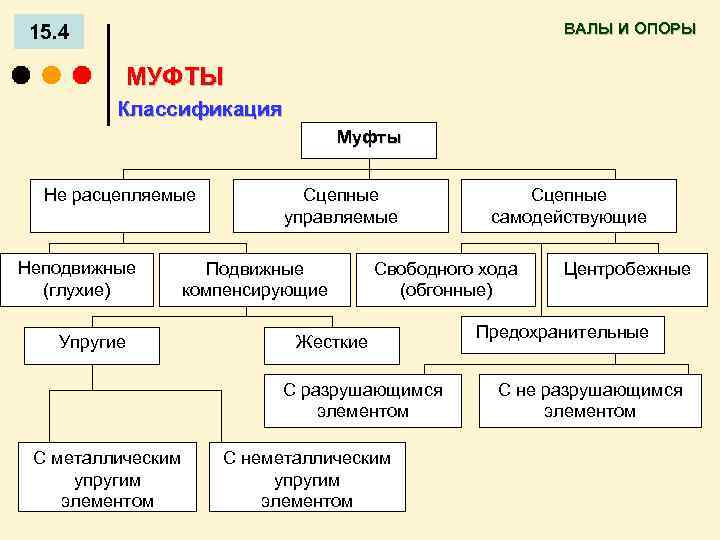

ВАЛЫ И ОПОРЫ 15. 4 МУФТЫ Классификация Муфты Не расцепляемые Неподвижные (глухие) Упругие Сцепные управляемые Подвижные компенсирующие Свободного хода (обгонные) Жесткие С разрушающимся элементом С металлическим упругим элементом Сцепные самодействующие С неметаллическим упругим элементом Центробежные Предохранительные С не разрушающимся элементом

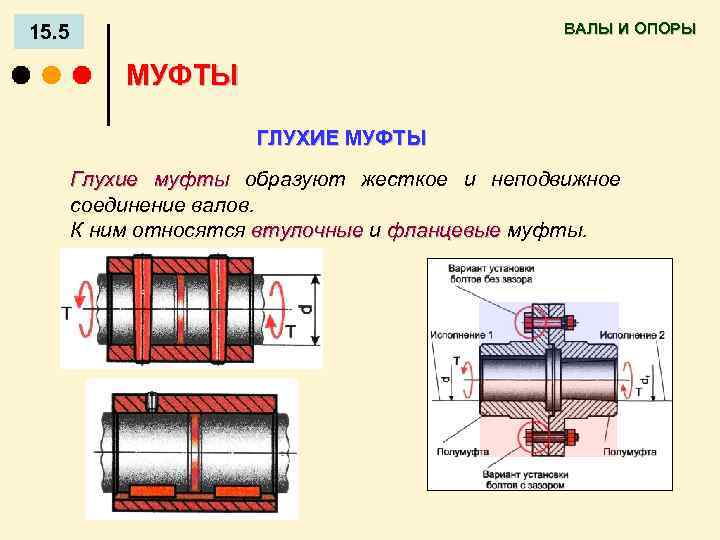

ВАЛЫ И ОПОРЫ 15. 5 МУФТЫ ГЛУХИЕ МУФТЫ Глухие муфты образуют жесткое и неподвижное соединение валов. К ним относятся втулочные и фланцевые муфты.

ВАЛЫ И ОПОРЫ 15. 6 МУФТЫ КОМПЕНСИРУЮЩИЕ ЖЕСТКИЕ Различают три вида отклонений от правильного взаимного расположения (несоосности) валов : Ø продольное смещение, Ø радиальное смещение или эксцентриситет Ø угловое смещение или перекос Компенсация вредного влияния несоосности валов достигается: 1) за счет подвижности практически жестких деталей компенсирующие жесткие муфты; муфты 2) за счет деформации упругих деталей - упругие муфты

ВАЛЫ И ОПОРЫ 15. 7 МУФТЫ КОМПЕНСИРУЮЩИЕ ЖЕСТКИЕ кулачково-дисковая со скользящим вкладышем и зубчатая

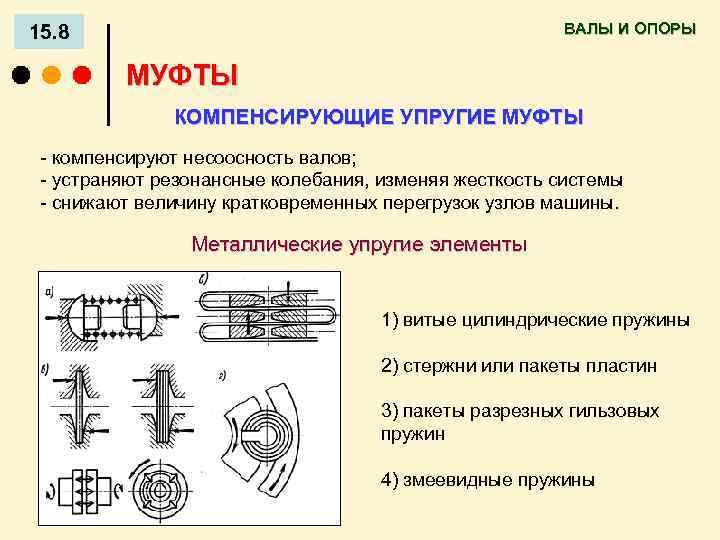

ВАЛЫ И ОПОРЫ 15. 8 МУФТЫ КОМПЕНСИРУЮЩИЕ УПРУГИЕ МУФТЫ - компенсируют несоосность валов; - устраняют резонансные колебания, изменяя жесткость системы - снижают величину кратковременных перегрузок узлов машины. Металлические упругие элементы 1) витые цилиндрические пружины 2) стержни или пакеты пластин 3) пакеты разрезных гильзовых пружин 4) змеевидные пружины

ВАЛЫ И ОПОРЫ 15. 9 МУФТЫ КОМПЕНСИРУЮЩИЕ УПРУГИЕ МУФТЫ Неметаллические упругие элементы Муфта с упругой оболочкой

ВАЛЫ И ОПОРЫ 15. 10 МУФТЫ УПРАВЛЯЕМЫЕ ИЛИ СЦЕПНЫЕ МУФТЫ 1) муфты, основанные на зацеплении (кулачковые и зубчатые); зубчатые 2) муфты, основанные на трении (фрикционные). фрикционные Кулачковая муфта Фрикционные муфты дисковая коническая

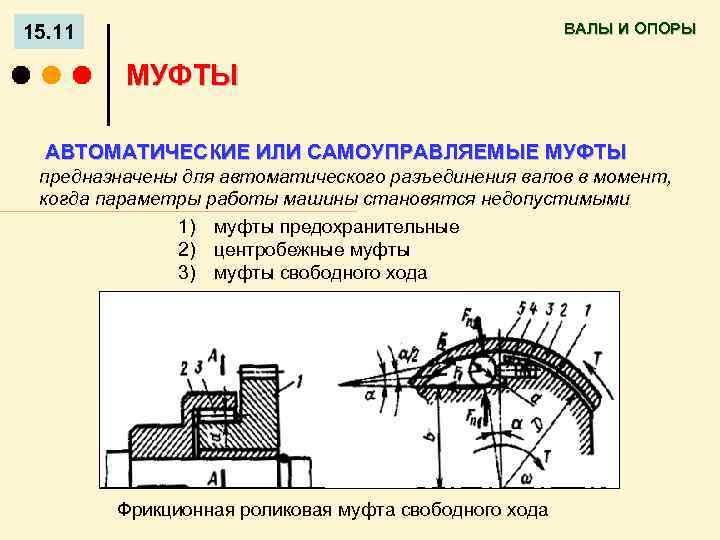

ВАЛЫ И ОПОРЫ 15. 11 МУФТЫ АВТОМАТИЧЕСКИЕ ИЛИ САМОУПРАВЛЯЕМЫЕ МУФТЫ предназначены для автоматического разъединения валов в момент, когда параметры работы машины становятся недопустимыми 1) муфты предохранительные 2) центробежные муфты 3) муфты свободного хода Фрикционная роликовая муфта свободного хода

МЕХАНИКА ПРИКЛАДНАЯ МЕХАНИКА Модуль 3 СОЕДИНЕНИЯ. ДОПУСКИ И ПОСАДКИ Раздел 14 – СОЕДИНЕНИЯ ДОПУСКИ И ПОСАДКИ ЛЕКЦИЯ 16 ЛЕКЦИЯ 17

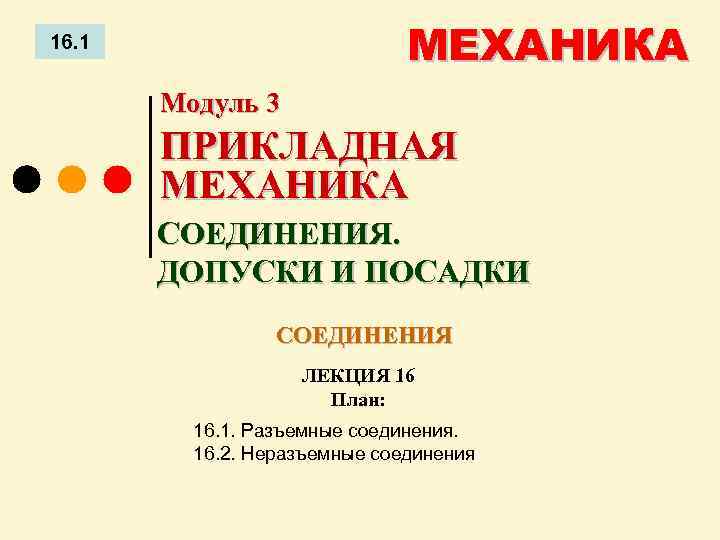

МЕХАНИКА 16. 1 Модуль 3 ПРИКЛАДНАЯ МЕХАНИКА СОЕДИНЕНИЯ. ДОПУСКИ И ПОСАДКИ СОЕДИНЕНИЯ ЛЕКЦИЯ 16 План: 16. 1. Разъемные соединения. 16. 2. Неразъемные соединения

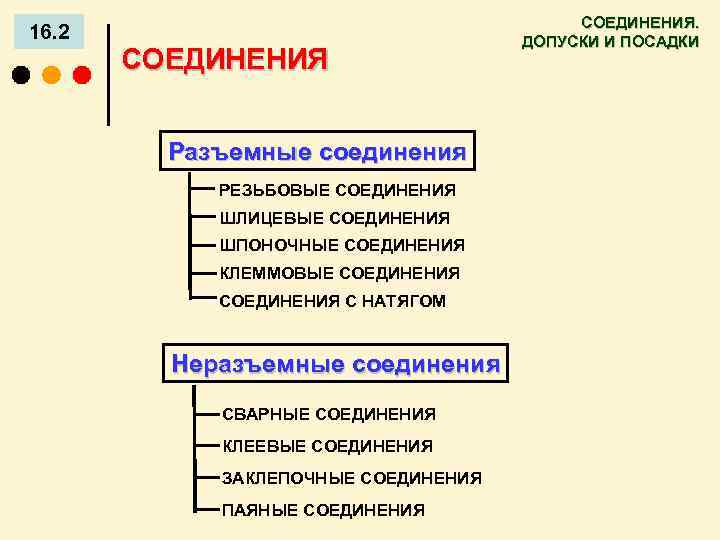

16. 2 СОЕДИНЕНИЯ Разъемные соединения РЕЗЬБОВЫЕ СОЕДИНЕНИЯ ШЛИЦЕВЫЕ СОЕДИНЕНИЯ ШПОНОЧНЫЕ СОЕДИНЕНИЯ КЛЕММОВЫЕ СОЕДИНЕНИЯ С НАТЯГОМ Неразъемные соединения СВАРНЫЕ СОЕДИНЕНИЯ КЛЕЕВЫЕ СОЕДИНЕНИЯ ЗАКЛЕПОЧНЫЕ СОЕДИНЕНИЯ ПАЯНЫЕ СОЕДИНЕНИЯ. ДОПУСКИ И ПОСАДКИ

16. 3 Разъемные соединения СОЕДИНЕНИЯ. ДОПУСКИ И ПОСАДКИ РЕЗЬБОВЫЕ СОЕДИНЕНИЯ. Классификация: В зависимости от формы резьбовой поверхности: цилиндрические и конические резьбы. В зависимости от формы профиля резьбы: треугольные, упорные, трапецеидальные, прямоугольные, круглые. В зависимости от направления винтовой линии резьбы: правые и левые В зависимости от числа заходов резьбы: однозаходные и многозаходные. В зависимости от назначения резьбы: крепежные, крепежно–уплотняющие, для передачи движения Основной критерий работоспособности – прочность нарезанной части стержня на растяжение

16. 4 СОЕДИНЕНИЯ. ДОПУСКИ И ПОСАДКИ ШПОНОЧНЫЕ СОЕДИНЕНИЯ Соединения призматическими шпонками

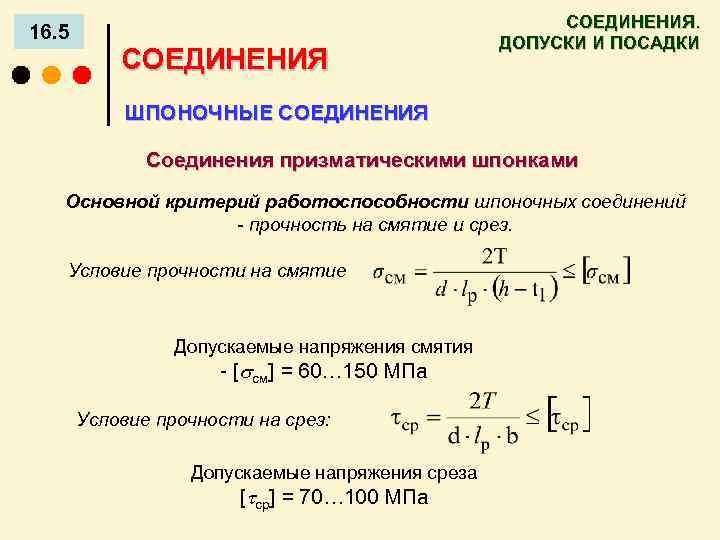

16. 5 СОЕДИНЕНИЯ. ДОПУСКИ И ПОСАДКИ ШПОНОЧНЫЕ СОЕДИНЕНИЯ Соединения призматическими шпонками Основной критерий работоспособности шпоночных соединений - прочность на смятие и срез. Условие прочности на смятие Допускаемые напряжения смятия - [ см] = 60… 150 МПа Условие прочности на срез: Допускаемые напряжения среза [ ср] = 70… 100 МПа

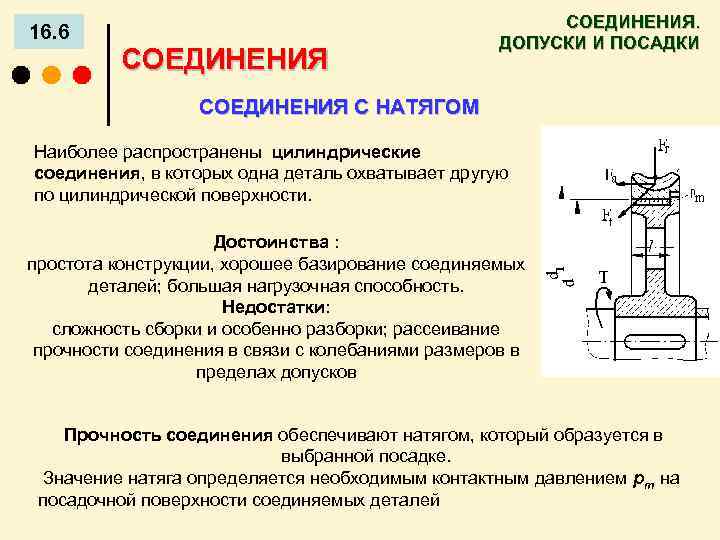

16. 6 СОЕДИНЕНИЯ. ДОПУСКИ И ПОСАДКИ СОЕДИНЕНИЯ С НАТЯГОМ Наиболее распространены цилиндрические соединения, в которых одна деталь охватывает другую по цилиндрической поверхности. Достоинства : простота конструкции, хорошее базирование соединяемых деталей; большая нагрузочная способность. Недостатки: сложность сборки и особенно разборки; рассеивание прочности соединения в связи с колебаниями размеров в пределах допусков Прочность соединения обеспечивают натягом, который образуется в выбранной посадке. Значение натяга определяется необходимым контактным давлением pm на посадочной поверхности соединяемых деталей

16. 7 СОЕДИНЕНИЯ. ДОПУСКИ И ПОСАДКИ СВАРНЫЕ СОЕДИНЕНИЯ Классификация: 1) по взаимному расположению соединяемых элементов: соединения встык; внахлестку; втавр; угловые; 2) по способу сварки: соединения, выполненные дуговой сваркой металлическим электродом; контактной сваркой; 3) по направлению воспринимаемого швом усилия: соединения, выполненные лобовыми швами; фланговыми швами; комбинированными швами.

16. 8 СОЕДИНЕНИЯ. ДОПУСКИ И ПОСАДКИ СВАРНЫЕ СОЕДИНЕНИЯ Стыковое соединение Тавровое соединение Соединение внахлестку Стыковые соединения проверяют на прочность при растяжении (сжатии) и изгибе. Соединения внахлестку рассчитывают на срез по наименьшей площади сечения, расположенного в биссекторной плоскости прямого угла поперечного сечения шва

МЕХАНИКА 17. 1 Модуль 3 ПРИКЛАДНАЯ МЕХАНИКА СОЕДИНЕНИЯ. ДОПУСКИ И ПОСАДКИ ЛЕКЦИЯ 17 План: 17. 1. Основные положения системы допусков и посадок 17. 2. Система допусков и посадок подшипников качения 17. 3. Посадки шпоночных соединений 17. 4. Допуски формы и расположения поверхностей

СОЕДИНЕНИЯ. ДОПУСКИ И ПОСАДКИ 17. 2 ДОПУСКИ И ПОСАДКИ ОСНОВНЫЕ ПОЛОЖЕНИЯ СИСТЕМЫ ДОПУСКОВ И ПОСАДОК Номинальный размер детали; Действительный размер детали Отверстие Вал Сопряженные детали Зазор Натяг Предельное верхнее отклонение Предельное нижнее отклонение Действительное отклонение Допуск размера Поле допуска Посадка

СОЕДИНЕНИЯ. ДОПУСКИ И ПОСАДКИ 17. 3 ДОПУСКИ И ПОСАДКИ Обозначение посадок : отклонение для отверстия Ø номинальный размер Ø отклонение для вала основное отклонение квалитет

СОЕДИНЕНИЯ. ДОПУСКИ И ПОСАДКИ 17. 4 ДОПУСКИ И ПОСАДКИ Обозначение посадок : Две системы образования посадок: посадок 1) система отверстия Ø 2) система вала Ø 19 квалитетов : в порядке понижения нормирования точности 0, 1; 0; 1; 2; 3; . . . ; 17 0, 1; 0; 1 - предназначены для оценки точности концевых мер; 2… 4 - калибров и особо точных изделий; 5… 13 для образования посадок; 14… 17 для свободных размеров

СОЕДИНЕНИЯ. ДОПУСКИ И ПОСАДКИ 17. 5 ДОПУСКИ И ПОСАДКИ Посадки с натягом: Поле допуска для тонкостенных деталей: Переходные посадки Посадки с зазором:

СОЕДИНЕНИЯ. ДОПУСКИ И ПОСАДКИ 17. 6 ДОПУСКИ И ПОСАДКИ Посадки подшипников качения Посадки шпоночных соединений Три типа шпоночных соединений: 1) свободное для паза на валу: для паза во втулке: 2) нормальное и соответственно 3) Плотное и соответственно

СОЕДИНЕНИЯ. ДОПУСКИ И ПОСАДКИ 17. 7 ДОПУСКИ И ПОСАДКИ Допуски формы и расположения поверхностей Виды погрешностей формы и расположения поверхностей: Пример обозначения отклонений формы и расположения поверхностей

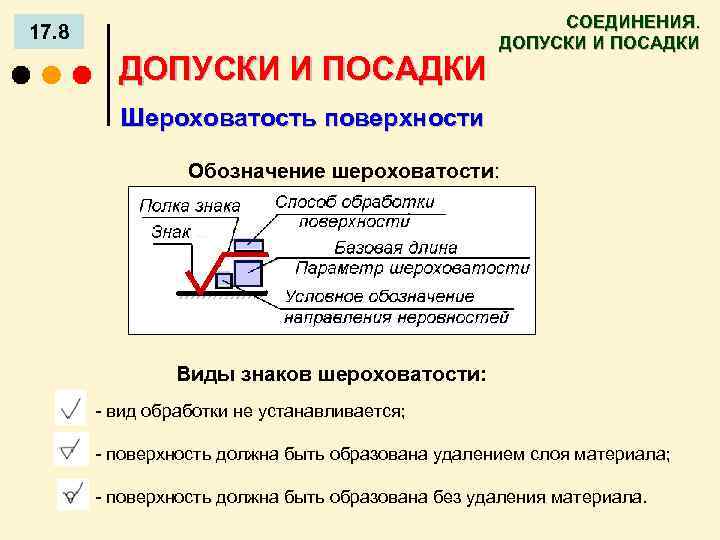

17. 8 ДОПУСКИ И ПОСАДКИ СОЕДИНЕНИЯ. ДОПУСКИ И ПОСАДКИ Шероховатость поверхности Обозначение шероховатости: Виды знаков шероховатости: - вид обработки не устанавливается; - поверхность должна быть образована удалением слоя материала; - поверхность должна быть образована без удаления материала.
