Детали для токарной обработки

Основные виды токарных работ Обработка наружных цилиндрических Обработка торцов и уступов конических поверхностей Вытачивание пазов и Обработка внутренних цилиндрических и конических канавок, отрезка заготовки поверхностей

Основные виды токарных работ Сверление, зенкерование и развертывание отверстий Нарезание наружной и внутренней резьбы Обработка фасонных поверхностей Накатывание рифлений

Основные поверхности заготовки и основные движения, осуществляющие процесс резания • 1 – обрабатываемая поверхность; • 2 - поверхность резания; • 3 - обработанная поверхность; • 4 – ось вращения заготовки; • 5 – продольная подача; • 6 – поперечная подача; • 7 – резец; • 8 – заготовка; • 9 – главное (вращательное) движение; • t – глубина резания

Движения, осуществляемые станком и поверхности на обрабатываемой заготовке При наружном точении При подрезании и отрезании 1 –обрабатываемая поверхность; 2 – поверхность резания; 3 – обрабатываемая поверхность I – главное движение; II – движение подачи

Виды стружки Элементная Ступенчатая Сливная ленточная Сливная Надлома спиральная

ЧАСТИ И ЭЛЕМЕНТЫ РЕЗЦА

Виды резцов в зависимости от направления подачи Левый Правый

Формы головок резцов Прямая Отогнутая Оттянутая

1. Классификация резцов по назначению Проходной прямой Проходной отогнутый Проходной упорный Подрезной Отрезной Прорезной

2. Классификация резцов по назначению Фасонный Резьбовой Расточной проходной Расточной упорный

Классификация резцов по способу крепления режущей части Цельный Сварной С напаянной пластинкой С механическим креплением пластинки

Трехкулачковый самоцентрирующийся патрон Условное обозначение 3 Детали патрона Кулачки Корпус патрона Коническое колесо со Конические спиральной нарезкой зубчатые колеса

Обратные кулачки 3

Четырехкулачковый патрон Условное обозначение 4 1 – корпус патрона (планшайба); 2 – кулачки; 3 – гнездо винта; 4 - ключ

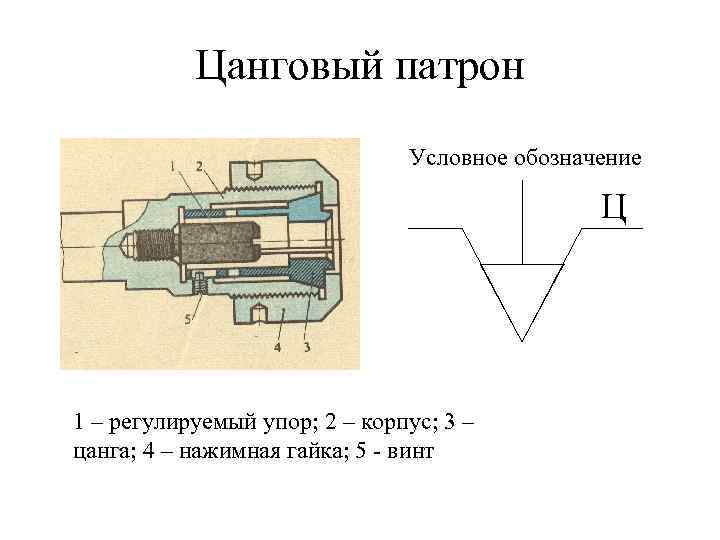

Цанговый патрон Условное обозначение Ц 1 – регулируемый упор; 2 – корпус; 3 – цанга; 4 – нажимная гайка; 5 - винт

Жесткий опорный центр Основные типы центровых отверстий Условное обозначение

Вращающийся центр Условное обозначение

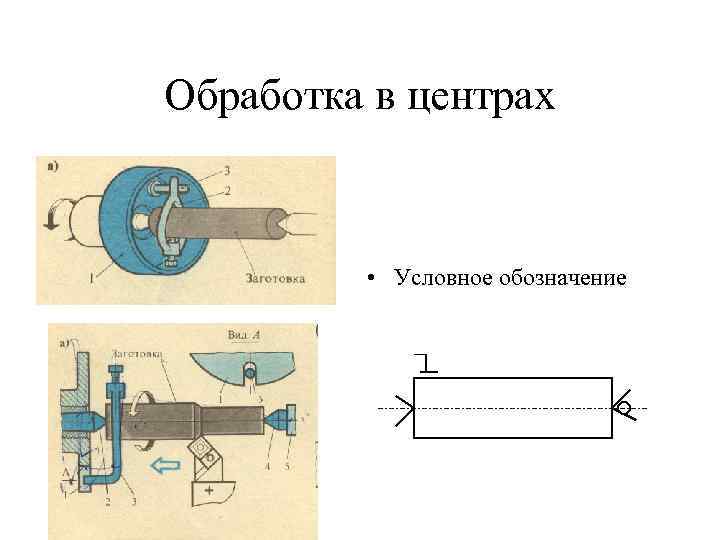

Обработка в центрах • Условное обозначение

Использование рифленого центра • Условное обозначение

Обработка в обратных центрах • Условное обозначение

Обработка длинной заготовки в патроне с поддерживающим центром • Условное обозначение

Элементы резания при наружном точении

Глубина резания при различных видах обработки Наружное точение Растачивание (обтачивание) Подрезание Отрезание торца

Скорость резания при точении Скорость резания V – путь, пройденный наиболее отдаленной от оси вращения точкой поверхности резания относительно режущей кромки резца за единицу времени (м/мин). Dn V= 1000 м/мин

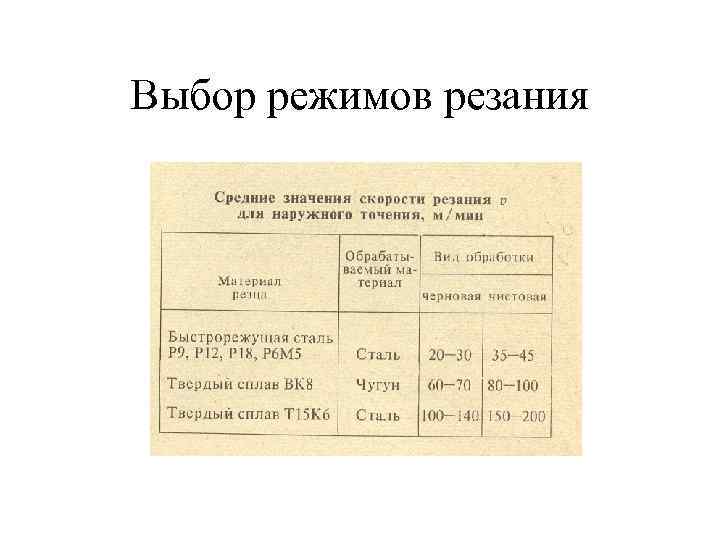

Выбор режимов резания

Разработка технологического процесса для единичного производства

Разработка технологического процесса для единичного производства Установ А

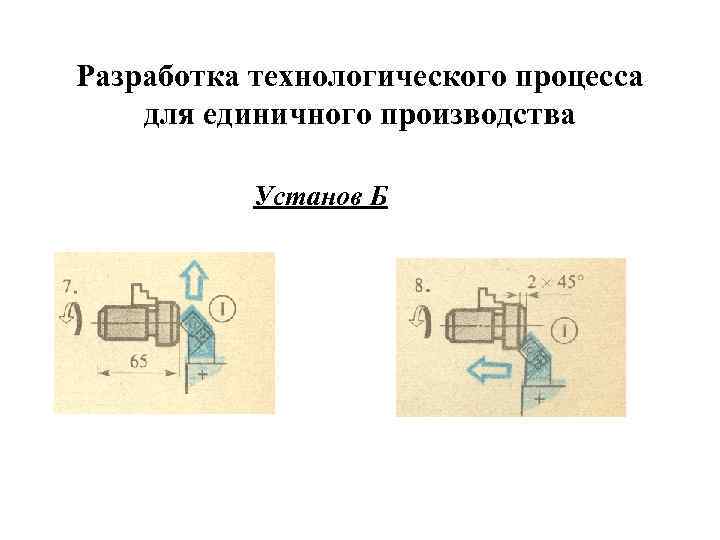

Разработка технологического процесса для единичного производства Установ Б

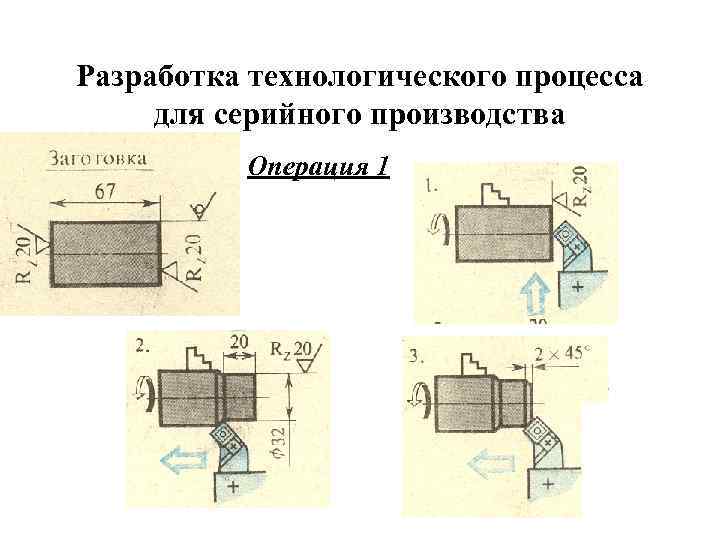

Разработка технологического процесса для серийного производства Операция 1

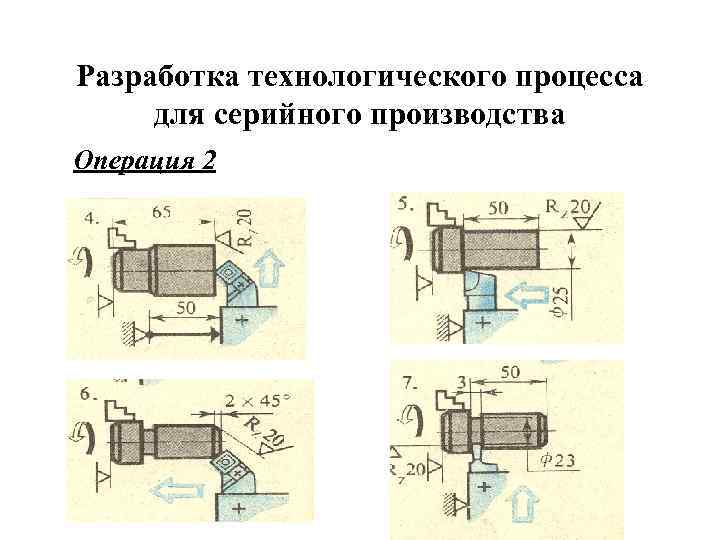

Разработка технологического процесса для серийного производства Операция 2
