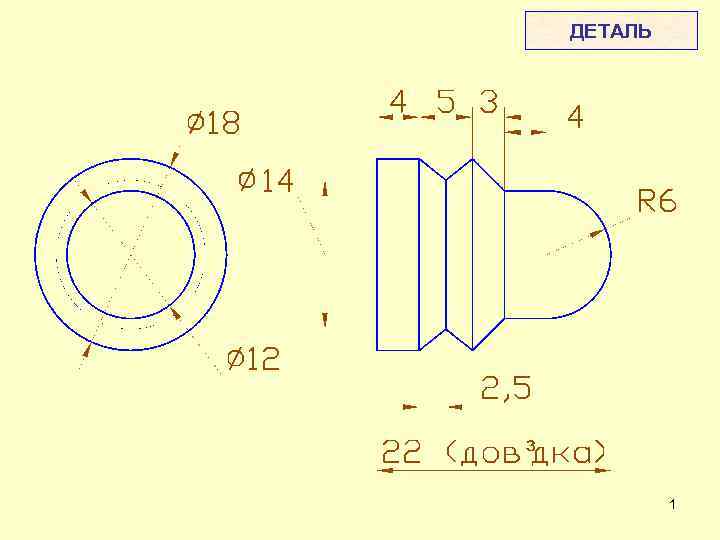

ДЕТАЛЬ 1 ПОЧАТОК КЕРУЮЧОЇ ПРОГРАМИ N

ДЕТАЛЬ 1

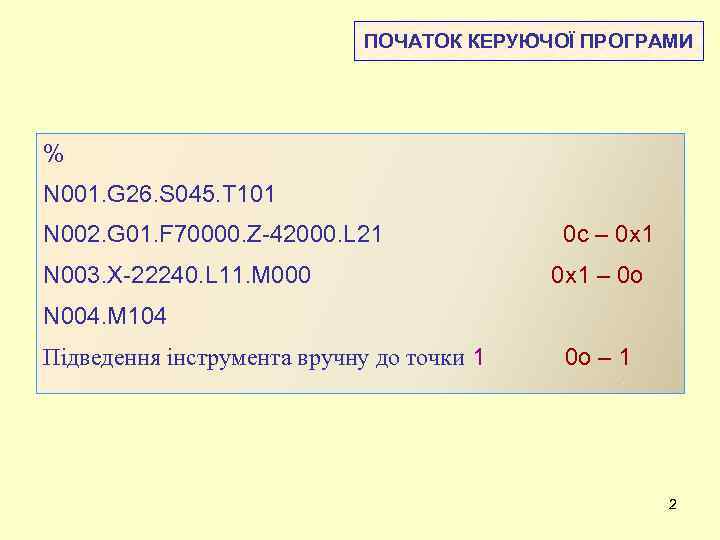

ПОЧАТОК КЕРУЮЧОЇ ПРОГРАМИ % N 001. G 26. S 045. T 101 N 002. G 01. F 70000. Z-42000. L 21 N 003. X-22240. L 11. M 000 0 c – 0 x 1 – 0 o N 004. M 104 Підведення інструмента вручну до точки 1 0 o – 1 2

ПЕРЕХІД 1 N 005. G 11. F 10100. Z-2820 N 006. F 10600. X+0040 N 007. Z+2820 1– 2 2– 3 3– 4 3

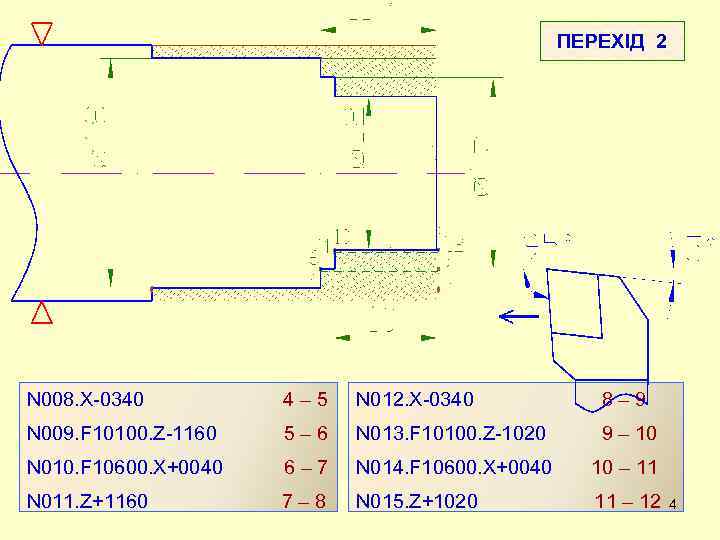

ПЕРЕХІД 2 N 008. X-0340 4– 5 N 012. X-0340 8– 9 N 009. F 10100. Z-1160 5– 6 N 013. F 10100. Z-1020 9 – 10 N 010. F 10600. X+0040 6– 7 N 014. F 10600. X+0040 10 – 11 N 011. Z+1160 7– 8 N 015. Z+1020 11 – 12 4

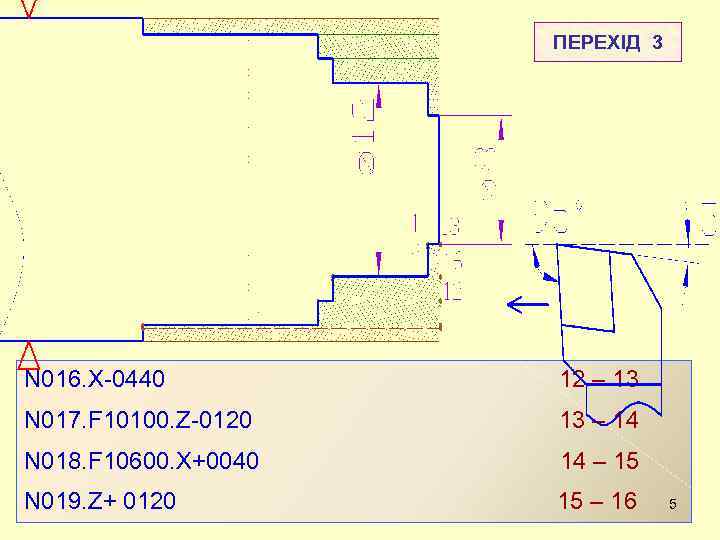

ПЕРЕХІД 3 N 016. X-0440 12 – 13 N 017. F 10100. Z-0120 13 – 14 N 018. F 10600. X+0040 14 – 15 N 019. Z+ 0120 15 – 16 5

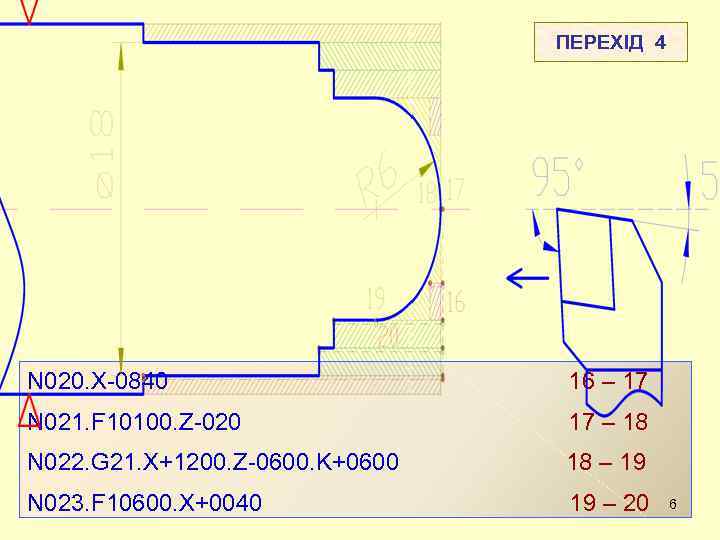

ПЕРЕХІД 4 N 020. X-0840 16 – 17 N 021. F 10100. Z-020 17 – 18 N 022. G 21. X+1200. Z-0600. K+0600 18 – 19 N 023. F 10600. X+0040 19 – 20 6

ПЕРЕХOДИ 5 – 6 N 024. Z-0380 20– 21 N 025. F 10100. X-0040. Z-0020 21– 22 N 026. X+0600. Z-0300 22– 23 N 027. G 01. F 70000. X+22240 23– 24 N 028. G 40. F 10600. S 046. T 102. L 31 24 -0 x 2 N 029. F 70000. X-22200. Z-00250. L 32 0 x 2– 25 N 030. F 10071. X-00440 25– 26 N 031. F 70000. X+22640 26– 27 7

ПЕРЕХОДИ 7 – 9 N 032. G 40. F 10600. T 103. L 32 27 -0 x 3 N 033. F 70000. X-22200. Z-00650. L 33 0 x 3 -28 N 034. G 11. F 20710. X-0640 28 -29 N 035. F 10600. X-0640 29 -30 N 036. Z-0050 30 -31 N 037. F 20710. X-1240 31 -32 N 038. F 10600. X+0640 32 -33 N 039. Z+0050 33 -34 N 040. F 20710. X-1240 34 -35 N 041. G 25. X+999999 35 -0 x 4 N 042. G 25. Z+999999. M 02 0 x 4 -0 c 8
