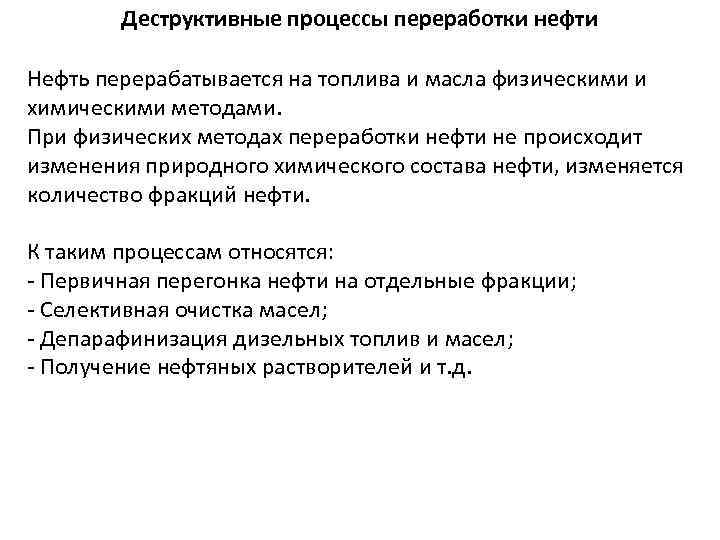

Деструктивные процессы переработки нефти Нефть перерабатывается на топлива и масла физическими и химическими методами. При физических методах переработки нефти не происходит изменения природного химического состава нефти, изменяется количество фракций нефти. К таким процессам относятся: - Первичная перегонка нефти на отдельные фракции; - Селективная очистка масел; - Депарафинизация дизельных топлив и масел; - Получение нефтяных растворителей и т. д.
Деструктивные процессы переработки нефти При химических методах вследствие термических или каталитических воздействий происходит изменение химического состава перерабатываемых фракций нефти и получение новых продуктов с новыми свойствами. К таким процессам относятся: - Термический крекинг; - Пиролиз; - Каталитический крекинг; - Каталитический риформинг; - Гидрокрекинг; - Алкилирование; - Изомеризация и т. д.

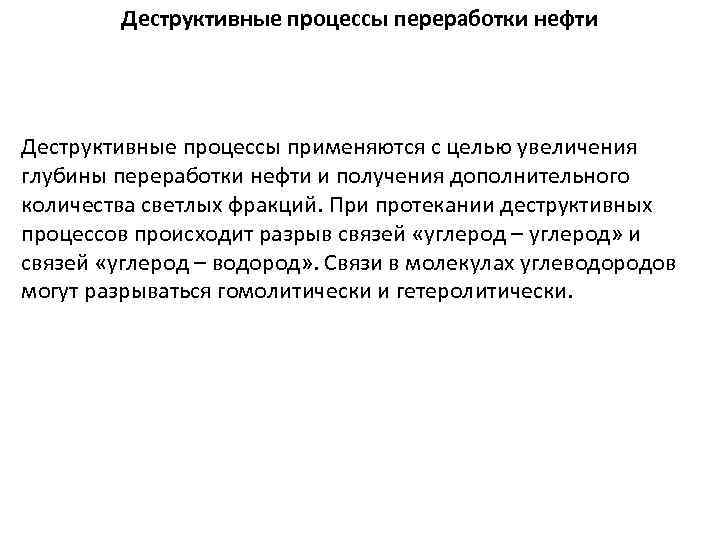

Деструктивные процессы переработки нефти Деструктивные процессы применяются с целью увеличения глубины переработки нефти и получения дополнительного количества светлых фракций. При протекании деструктивных процессов происходит разрыв связей «углерод – углерод» и связей «углерод – водород» . Связи в молекулах углеводородов могут разрываться гомолитически и гетеролитически.
Деструктивные процессы переработки нефти Гомолитический разрыв связей приводит к образованию свободных радикалов. Связь разрывается так, что у каждого осколка молекулы остается по одному электрону: Гомолитический разрыв происходит при термических превращениях углеводородов.

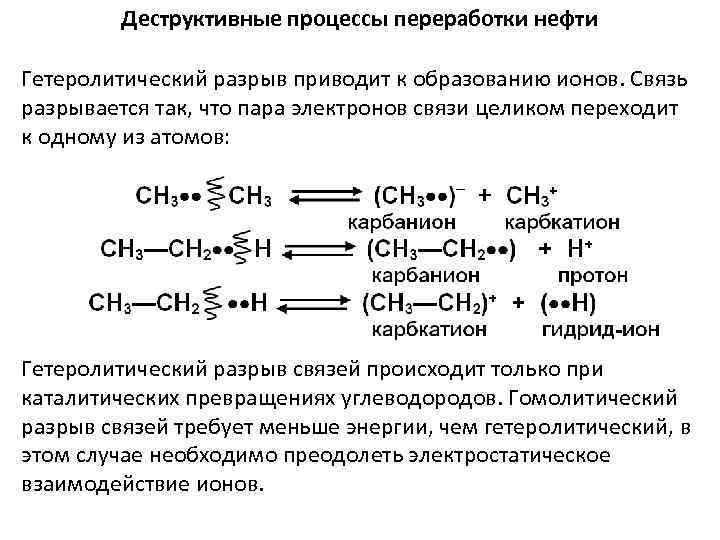

Деструктивные процессы переработки нефти Гетеролитический разрыв приводит к образованию ионов. Связь разрывается так, что пара электронов связи целиком переходит к одному из атомов: Гетеролитический разрыв связей происходит только при каталитических превращениях углеводородов. Гомолитический разрыв связей требует меньше энергии, чем гетеролитический, в этом случае необходимо преодолеть электростатическое взаимодействие ионов.

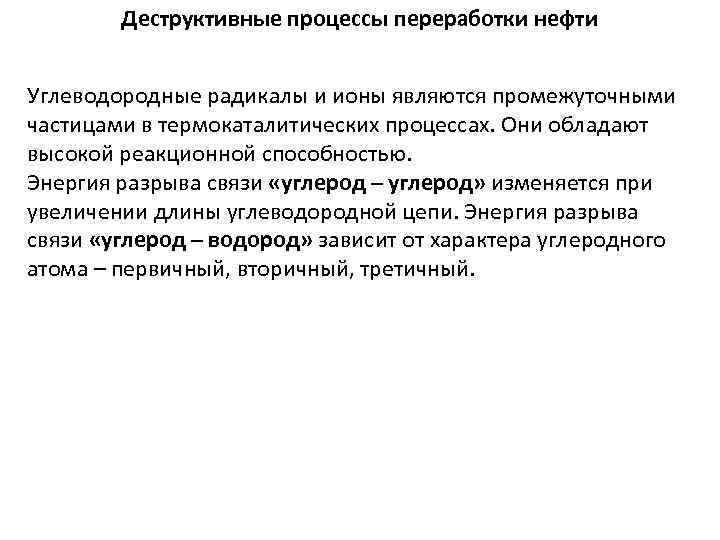

Деструктивные процессы переработки нефти Углеводородные радикалы и ионы являются промежуточными частицами в термокаталитических процессах. Они обладают высокой реакционной способностью. Энергия разрыва связи «углерод – углерод» изменяется при увеличении длины углеводородной цепи. Энергия разрыва связи «углерод – водород» зависит от характера углеродного атома – первичный, вторичный, третичный.

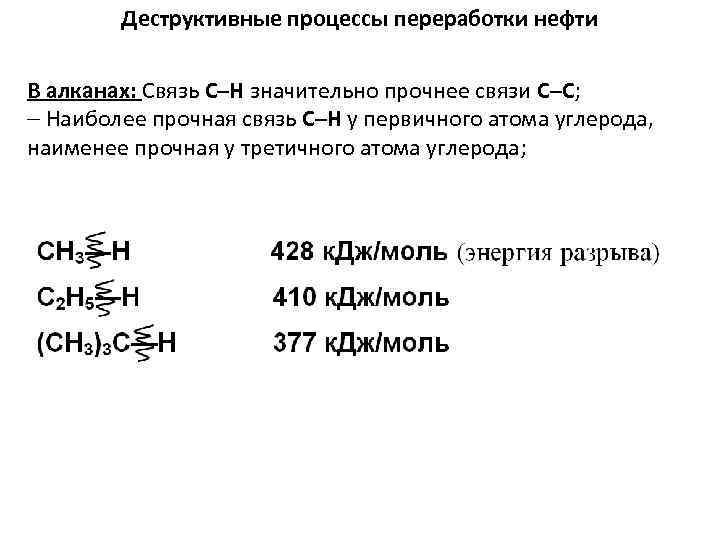

Деструктивные процессы переработки нефти В алканах: Связь С–Н значительно прочнее связи С–С; Наиболее прочная связь С–Н у первичного атома углерода, наименее прочная у третичного атома углерода;
Деструктивные процессы переработки нефти В алканах: Энергия разрыва связи С–Н и С–С наибольшая у концевых групп в молекулах, по мере приближения к центру молекулы энергия связи снижается и, начиная с 4 -5 группы СН 2, становятся постоянными. Например, в декане энергия связи изменяется следующим образом (в к. Дж/моль):

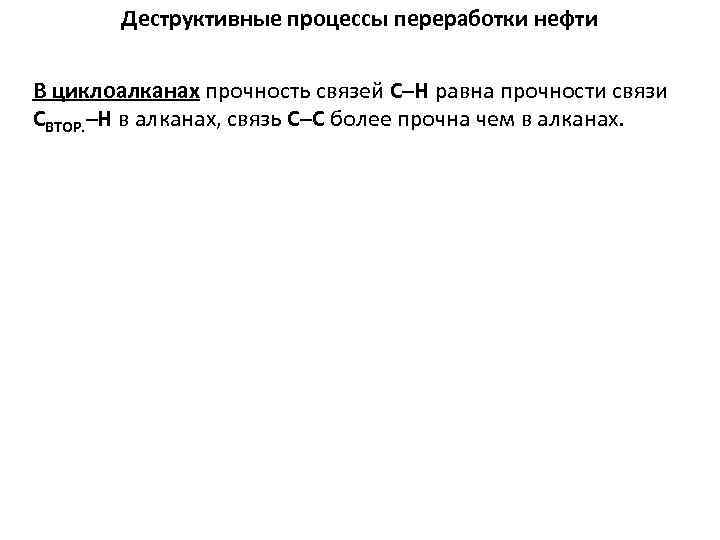

Деструктивные процессы переработки нефти В циклоалканах прочность связей С–Н равна прочности связи СВТОР. –Н в алканах, связь С–С более прочна чем в алканах.

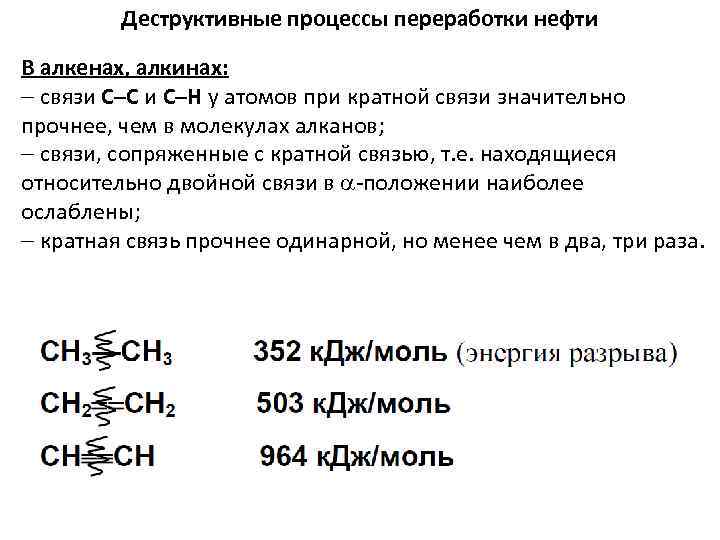

Деструктивные процессы переработки нефти В алкенах, алкинах: связи С–С и С–Н у атомов при кратной связи значительно прочнее, чем в молекулах алканов; связи, сопряженные с кратной связью, т. е. находящиеся относительно двойной связи в -положении наиболее ослаблены; кратная связь прочнее одинарной, но менее чем в два, три раза.

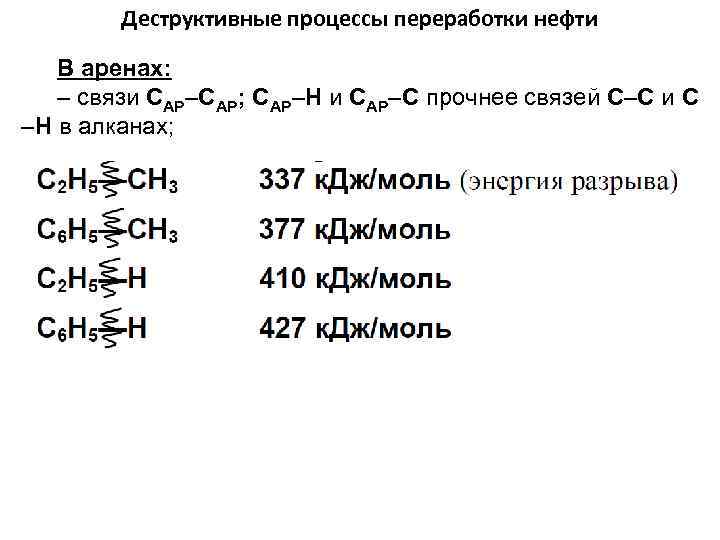

Деструктивные процессы переработки нефти В аренах: – связи САР–САР; САР–Н и САР–С прочнее связей С–С и С –Н в алканах;

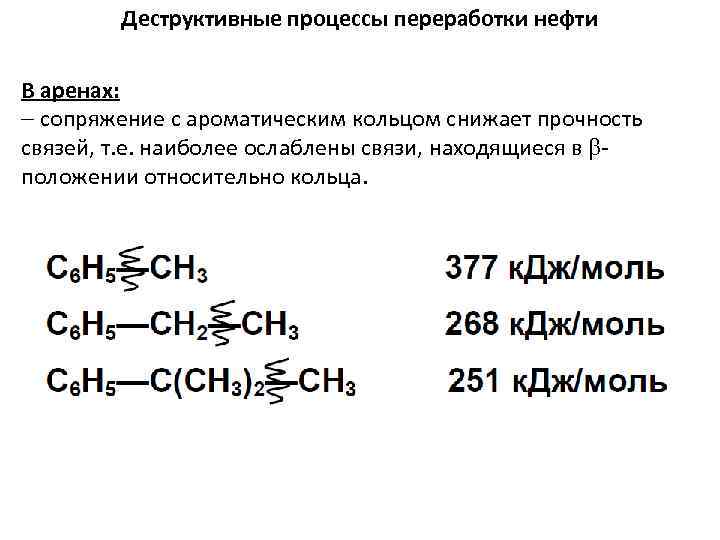

Деструктивные процессы переработки нефти В аренах: сопряжение с ароматическим кольцом снижает прочность связей, т. е. наиболее ослаблены связи, находящиеся в положении относительно кольца.

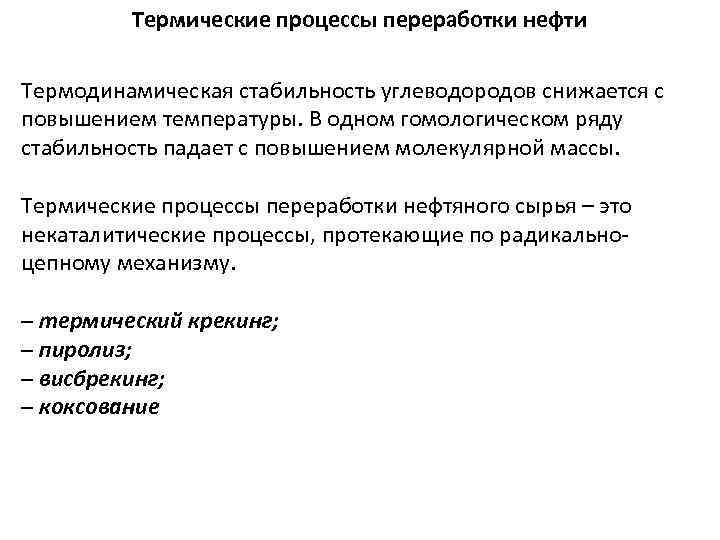

Термические процессы переработки нефти Термодинамическая стабильность углеводородов снижается с повышением температуры. В одном гомологическом ряду стабильность падает с повышением молекулярной массы. Термические процессы переработки нефтяного сырья – это некаталитические процессы, протекающие по радикальноцепному механизму. – термический крекинг; – пиролиз; – висбрекинг; – коксование

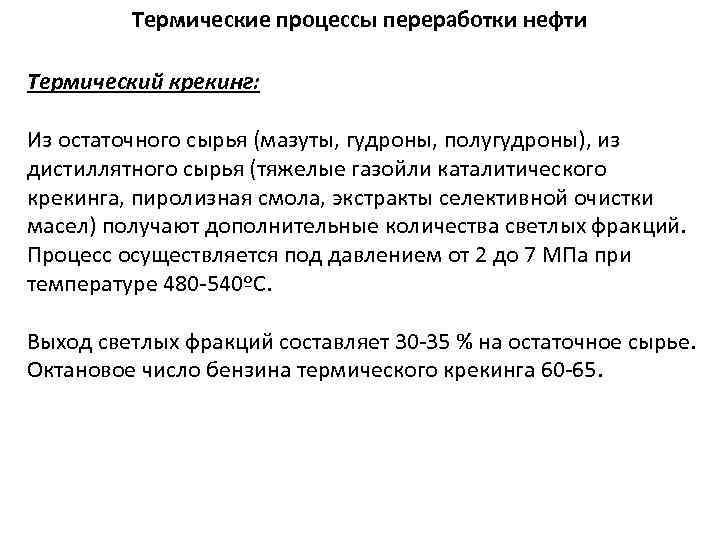

Термические процессы переработки нефти Термический крекинг: Из остаточного сырья (мазуты, гудроны, полугудроны), из дистиллятного сырья (тяжелые газойли каталитического крекинга, пиролизная смола, экстракты селективной очистки масел) получают дополнительные количества светлых фракций. Процесс осуществляется под давлением от 2 до 7 МПа при температуре 480 -540ºС. Выход светлых фракций составляет 30 -35 % на остаточное сырье. Октановое число бензина термического крекинга 60 -65.

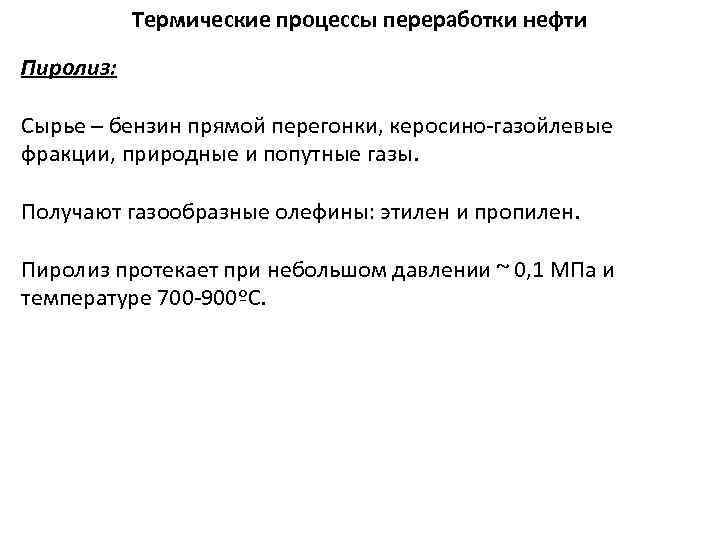

Термические процессы переработки нефти Пиролиз: Сырье – бензин прямой перегонки, керосино-газойлевые фракции, природные и попутные газы. Получают газообразные олефины: этилен и пропилен. Пиролиз протекает при небольшом давлении ~ 0, 1 МПа и температуре 700 -900ºС.

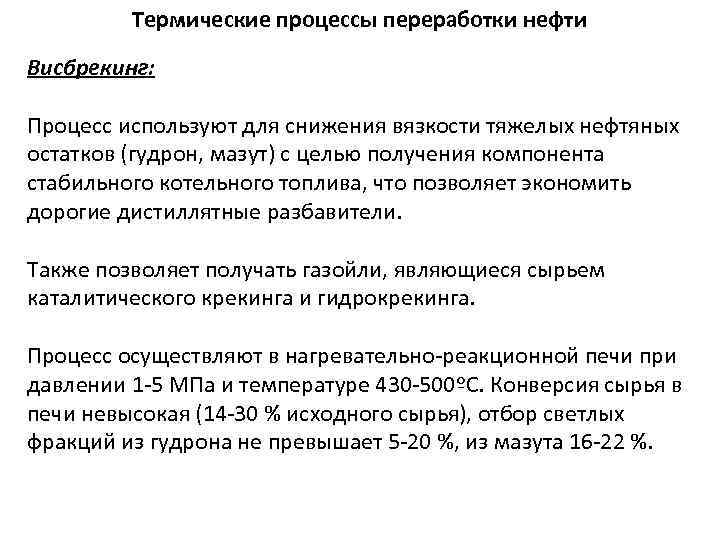

Термические процессы переработки нефти Висбрекинг: Процесс используют для снижения вязкости тяжелых нефтяных остатков (гудрон, мазут) с целью получения компонента стабильного котельного топлива, что позволяет экономить дорогие дистиллятные разбавители. Также позволяет получать газойли, являющиеся сырьем каталитического крекинга и гидрокрекинга. Процесс осуществляют в нагревательно-реакционной печи при давлении 1 -5 МПа и температуре 430 -500ºС. Конверсия сырья в печи невысокая (14 -30 % исходного сырья), отбор светлых фракций из гудрона не превышает 5 -20 %, из мазута 16 -22 %.

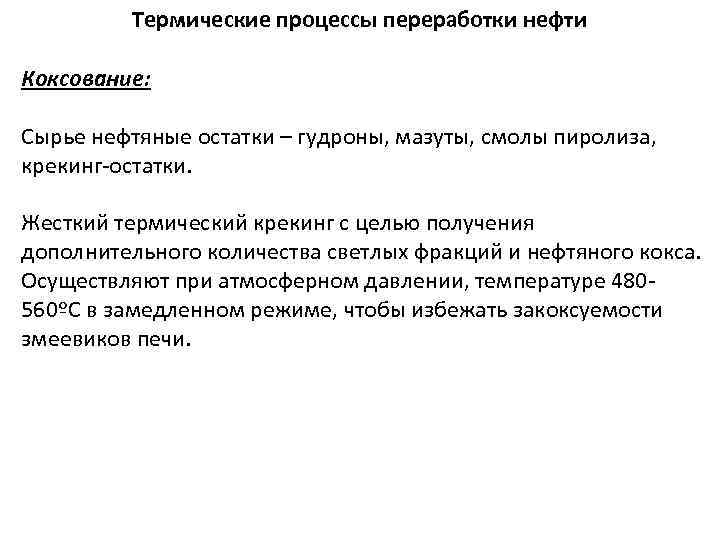

Термические процессы переработки нефти Коксование: Сырье нефтяные остатки – гудроны, мазуты, смолы пиролиза, крекинг-остатки. Жесткий термический крекинг с целью получения дополнительного количества светлых фракций и нефтяного кокса. Осуществляют при атмосферном давлении, температуре 480560ºС в замедленном режиме, чтобы избежать закоксуемости змеевиков печи.

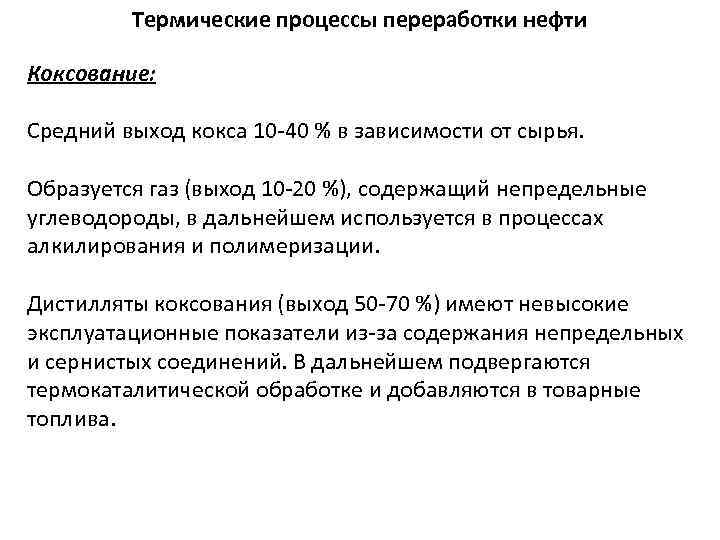

Термические процессы переработки нефти Коксование: Средний выход кокса 10 -40 % в зависимости от сырья. Образуется газ (выход 10 -20 %), содержащий непредельные углеводороды, в дальнейшем используется в процессах алкилирования и полимеризации. Дистилляты коксования (выход 50 -70 %) имеют невысокие эксплуатационные показатели из-за содержания непредельных и сернистых соединений. В дальнейшем подвергаются термокаталитической обработке и добавляются в товарные топлива.
Термические процессы переработки нефти Все термические процессы переработки нефтяного сырья являются некаталитическими, протекающими по радикальноцепному механизму, химизм рассмотрим на примере парафиновых углеводородов, т. к. содержание их в нефтях достигает 50 -70 %.
Радикально-цепной механизм крекинга углеводородов Предельные углеводороды расщепляются как по связям С—С (реакция крекинга), так и по связям С—Н, более вероятен распад С—С. При распаде С—С–связи из молекулы алкана образуется непредельный углеводород – алкен и алкан меньшей молекулярной массы
Радикально-цепной механизм крекинга углеводородов При распаде по С—Н–связям происходит дегидрирование алкана:
Радикально-цепной механизм крекинга углеводородов Радикально-цепной механизм крекинга алканов был впервые выдвинут американским химиком Ф. Райсом в 30 -х годах ХХ столетия. Основные этапы механизма: А. Зарождение цепи (образование свободных радикалов). При термическом распаде всех алканов зарождение цепи происходит в результате разрыва связи С—С, образуются свободные радикалы:
Радикально-цепной механизм крекинга углеводородов А. Зарождение цепи: В алканах с большим числом атомов углерода разрыв углеводородной цепи происходит посередине, где наиболее слабая связь С—С. Менее вероятен при зарождении цепи разрыв С—Н–связей, и он возможен в случае низших алканов (этан, пропан) при соударении их со стенкой реактора при высоких температурах.

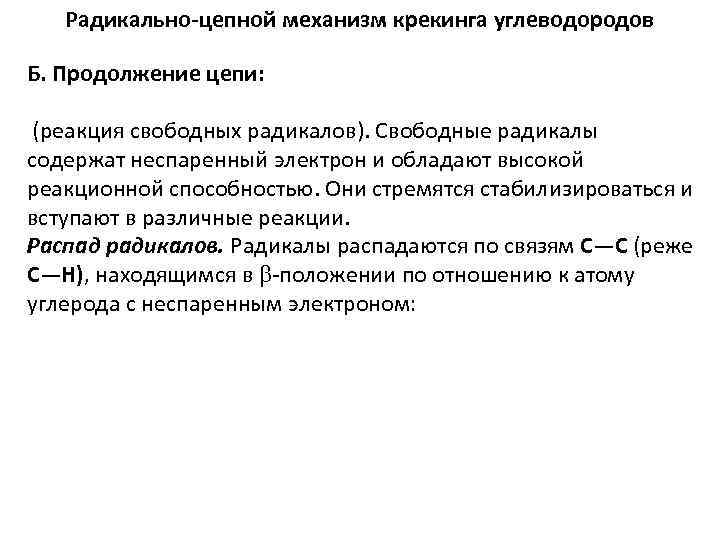

Радикально-цепной механизм крекинга углеводородов Б. Продолжение цепи: (реакция свободных радикалов). Свободные радикалы содержат неспаренный электрон и обладают высокой реакционной способностью. Они стремятся стабилизироваться и вступают в различные реакции. Распад радикалов. Радикалы распадаются по связям С—С (реже С—Н), находящимся в -положении по отношению к атому углерода с неспаренным электроном:
Радикально-цепной механизм крекинга углеводородов Распад радикалов: Устойчивыми к распаду являются радикалы СН 3 и С 2 Н 5.
Радикально-цепной механизм крекинга углеводородов Б. Продолжение цепи: Изомеризация радикалов: Изомеризация радикалов протекает медленнее, чем их распад по -связи. Первичные радикалы изомеризуются в более стабильные вторичные.
Радикально-цепной механизм крекинга углеводородов Б. Продолжение цепи (реакция свободных радикалов). Реакции радикалов с молекулами углеводородов (реакции передачи цепи): Основные реакции, приводящие к развитию цепи. Низшие свободные радикалы Н , СН 3 , С 2 Н 5 при столкновении с молекулами отрывают от них атомы водорода: Радикалы С 3, С 4 и выше также могут вступать в эти реакции, однако они легче распадаются.
Радикально-цепной механизм крекинга углеводородов В. Обрыв цепи происходит при столкновении радикалов, когда их концентрация становится значительной.
