Державний навчальний заклад «Вище професійне училище № 2 м. Херсона» Дипломна робота Мурування стін з теплоізолюючим прошарком завтовшки у дві цеглини Чучи Вадима Миколайовича Група №: 46 Професія: Муляр; штукатур; лицювальник - плиточник; маляр Керівник: Сомова Анна Юріївна Херсон - 2015

Загальні відомості про кам'яне мурування Кам'яне мурування – це конструкція, що складається з каменів, покладених на будівельному розчині у визначеному порядку. Мурування сприймає навантаження від власної ваги і від інших конструктивних елементів, що спираються на неї, та прикладених до них навантажень.

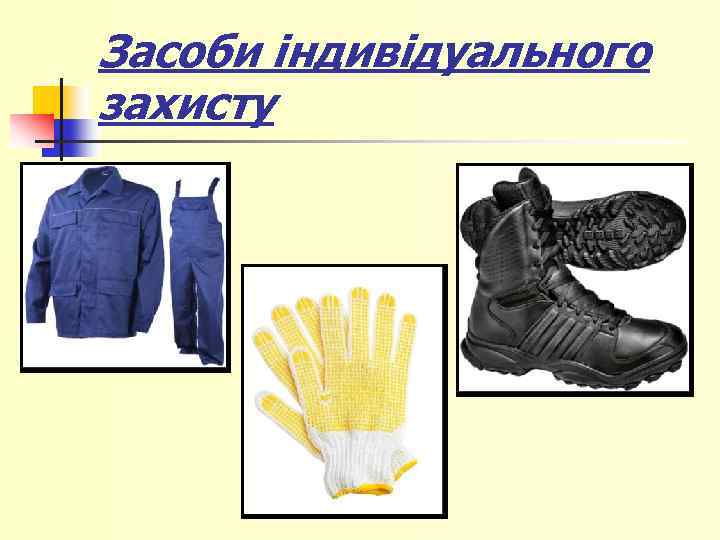

Засоби індивідуального захисту

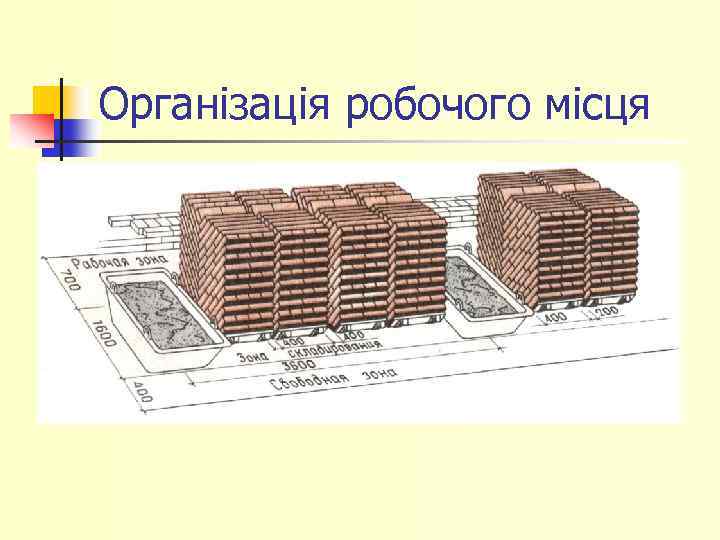

Організація робочого місця

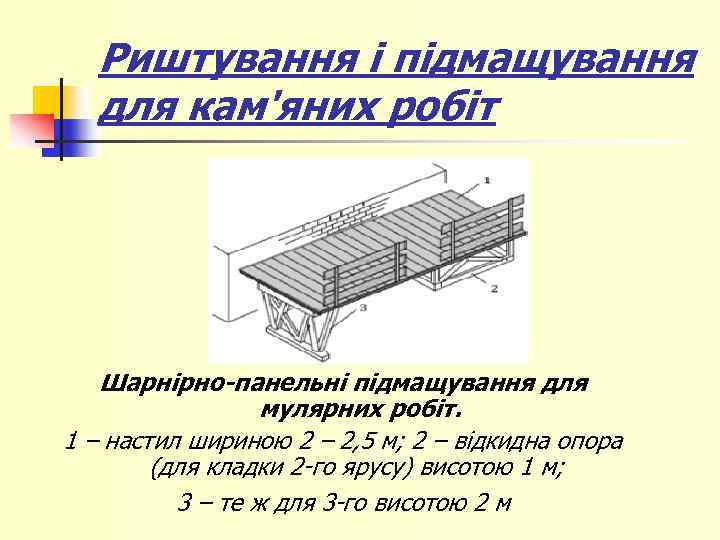

Риштування і підмащування для кам'яних робіт Шарнірно-панельні підмащування для мулярних робіт. 1 – настил шириною 2 – 2, 5 м; 2 – відкидна опора (для кладки 2 -го ярусу) висотою 1 м; 3 – те ж для 3 -го висотою 2 м

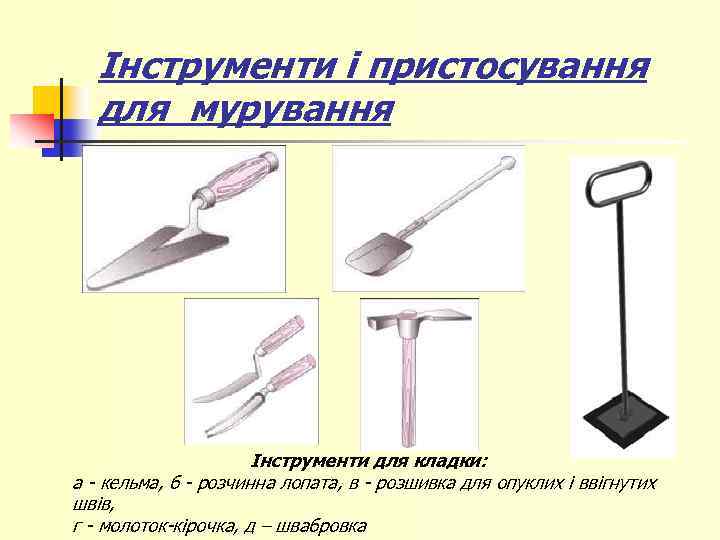

Інструменти і пристосування для мурування Інструменти для кладки: а - кельма, б - розчинна лопата, в - розшивка для опуклих і ввігнутих швів, г - молоток-кірочка, д – швабровка

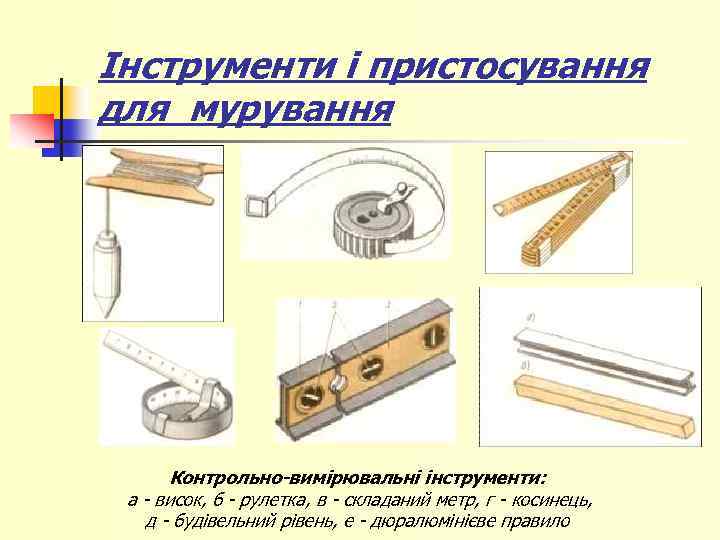

Інструменти і пристосування для мурування Контрольно-вимірювальні інструменти: а - висок, б - рулетка, в - складаний метр, г - косинець, д - будівельний рівень, е - дюралюмінієве правило

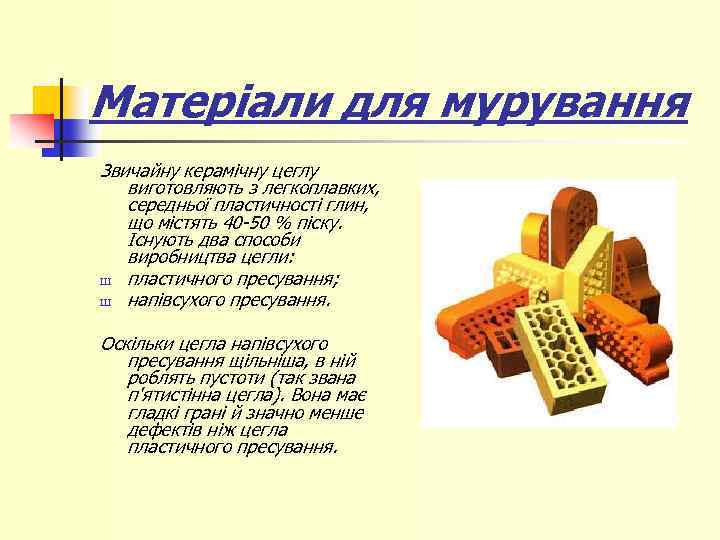

Матеріали для мурування Звичайну керамічну цеглу виготовляють з легкоплавких, середньої пластичності глин, що містять 40 -50 % піску. Існують два способи виробництва цегли: Ш пластичного пресування; Ш напівсухого пресування. Оскільки цегла напівсухого пресування щільніша, в ній роблять пустоти (так звана п'ятистінна цегла). Вона має гладкі грані й значно менше дефектів ніж цегла пластичного пресування.

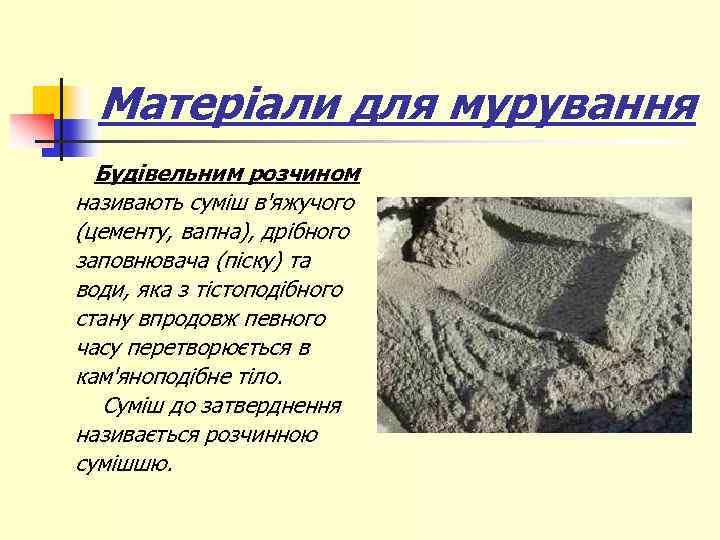

Матеріали для мурування Будівельним розчином називають суміш в'яжучого (цементу, вапна), дрібного заповнювача (піску) та води, яка з тістоподібного стану впродовж певного часу перетворюється в кам'яноподібне тіло. Суміш до затверднення називається розчинною сумішшю.

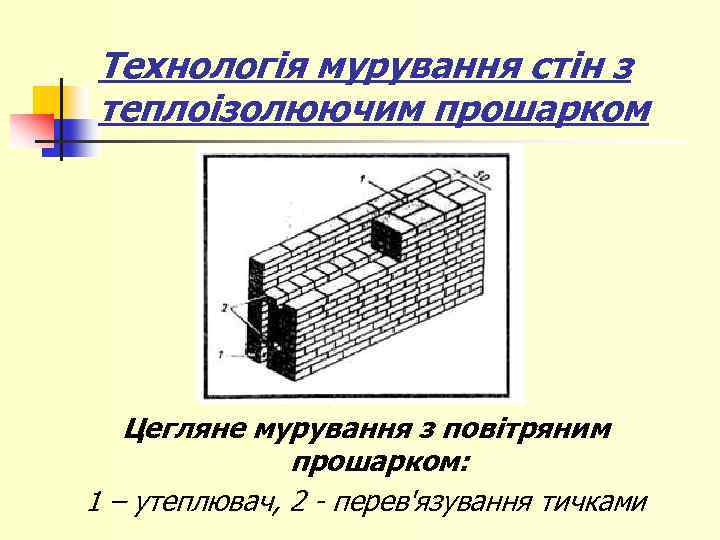

Технологія мурування стін з теплоізолюючим прошарком Цегляне мурування з повітряним прошарком: 1 – утеплювач, 2 - перев'язування тичками

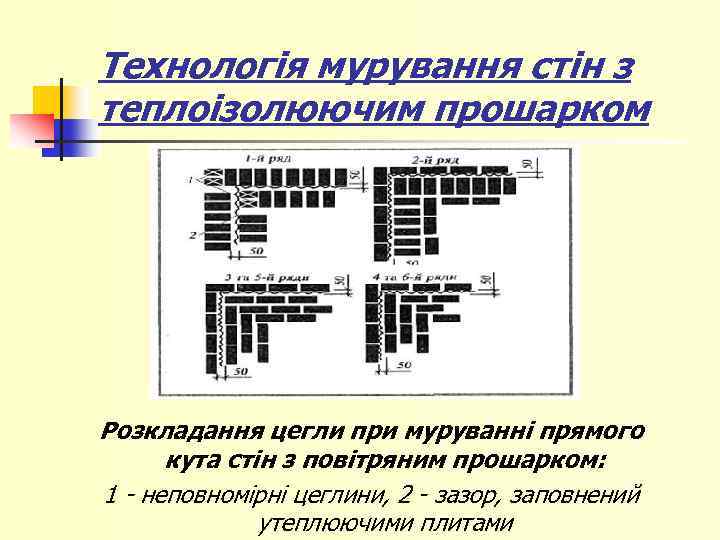

Технологія мурування стін з теплоізолюючим прошарком Розкладання цегли при муруванні прямого кута стін з повітряним прошарком: 1 - неповномірні цеглини, 2 - зазор, заповнений утеплюючими плитами

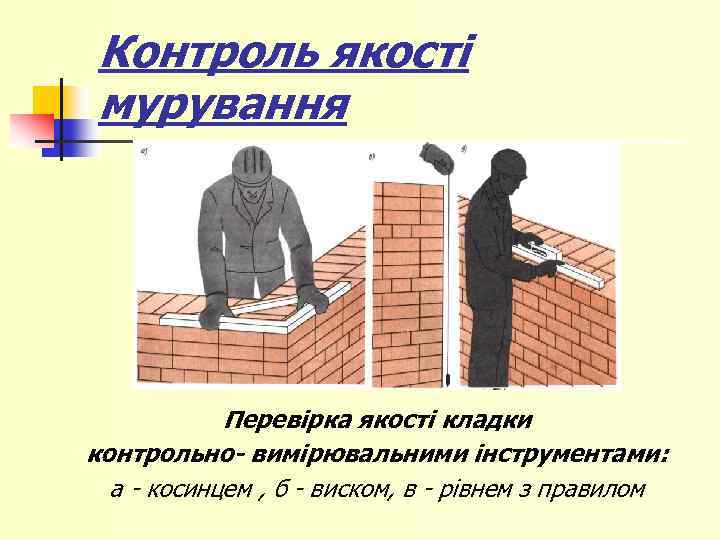

Контроль якості мурування Перевірка якості кладки контрольно- вимірювальними інструментами: а - косинцем , б - виском, в - рівнем з правилом

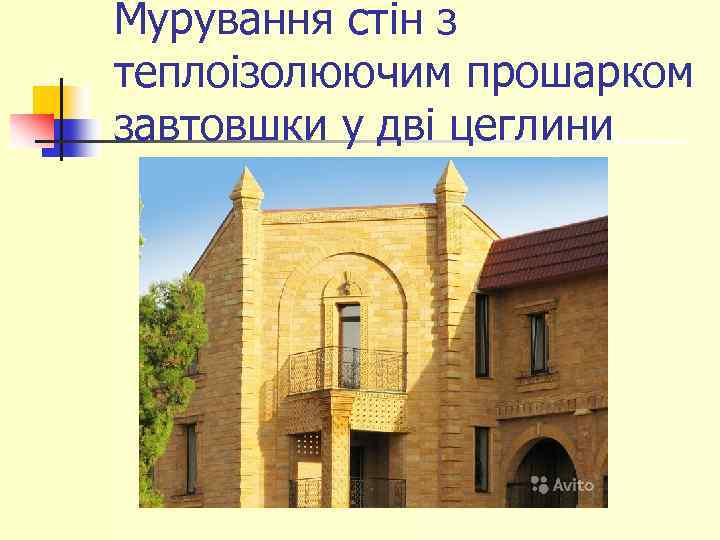

Мурування стін з теплоізолюючим прошарком завтовшки у дві цеглини

Дякую за увагу!!!
