Дереворежущие станки и инструменты Лекция Особенности конструкции ленточнопильных станков

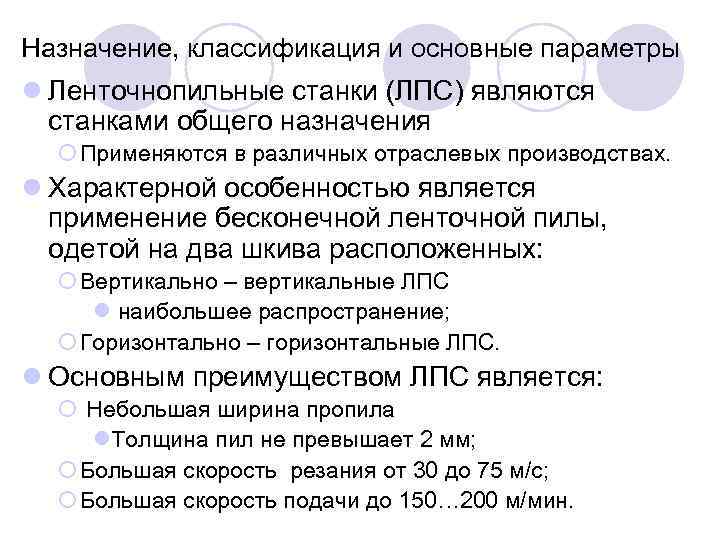

Назначение, классификация и основные параметры l Ленточнопильные станки (ЛПС) являются станками общего назначения ¡ Применяются в различных отраслевых производствах. l Характерной особенностью является применение бесконечной ленточной пилы, одетой на два шкива расположенных: ¡ Вертикально – вертикальные ЛПС l наибольшее распространение; ¡ Горизонтально – горизонтальные ЛПС. l Основным преимуществом ЛПС является: ¡ Небольшая ширина пропила l. Толщина пил не превышает 2 мм; ¡ Большая скорость резания от 30 до 75 м/с; ¡ Большая скорость подачи до 150… 200 м/мин.

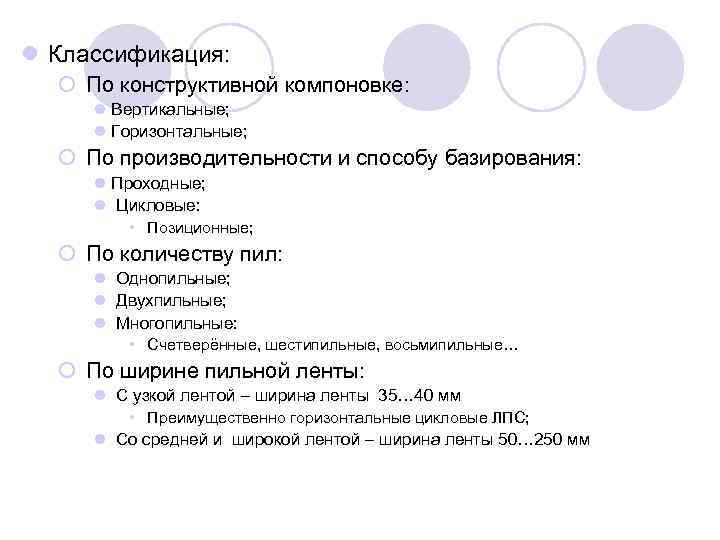

l Классификация: ¡ По конструктивной компоновке: l Вертикальные; l Горизонтальные; ¡ По производительности и способу базирования: l Проходные; l Цикловые: • Позиционные; ¡ По количеству пил: l Однопильные; l Двухпильные; l Многопильные: • Счетверённые, шестипильные, восьмипильные… ¡ По ширине пильной ленты: l С узкой лентой – ширина ленты 35… 40 мм • Преимущественно горизонтальные цикловые ЛПС; l Со средней и широкой лентой – ширина ленты 50… 250 мм

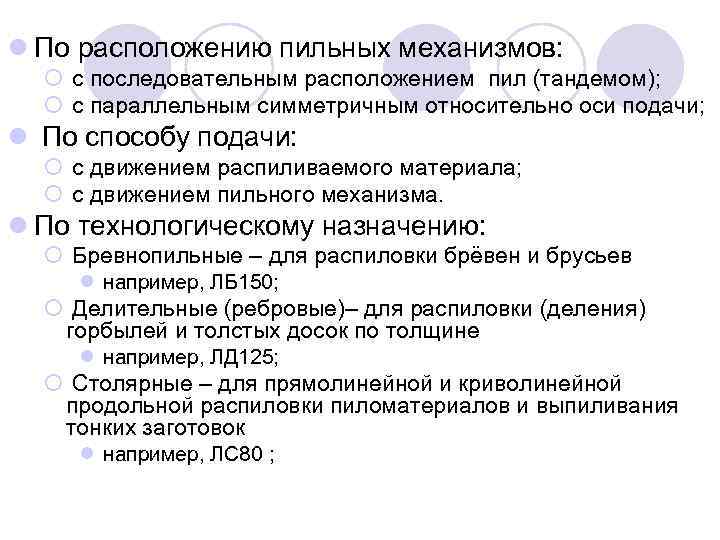

l По расположению пильных механизмов: ¡ с последовательным расположением пил (тандемом); ¡ с параллельным симметричным относительно оси подачи; l По способу подачи: ¡ с движением распиливаемого материала; ¡ с движением пильного механизма. l По технологическому назначению: ¡ Бревнопильные – для распиловки брёвен и брусьев l например, ЛБ 150; ¡ Делительные (ребровые)– для распиловки (деления) горбылей и толстых досок по толщине l например, ЛД 125; ¡ Столярные – для прямолинейной и криволинейной продольной распиловки пиломатериалов и выпиливания тонких заготовок l например, ЛС 80 ;

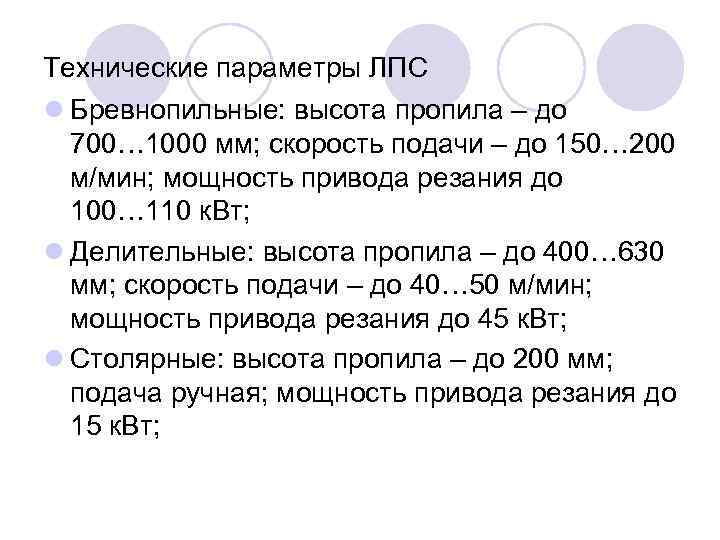

Технические параметры ЛПС l Бревнопильные: высота пропила – до 700… 1000 мм; скорость подачи – до 150… 200 м/мин; мощность привода резания до 100… 110 к. Вт; l Делительные: высота пропила – до 400… 630 мм; скорость подачи – до 40… 50 м/мин; мощность привода резания до 45 к. Вт; l Столярные: высота пропила – до 200 мм; подача ручная; мощность привода резания до 15 к. Вт;

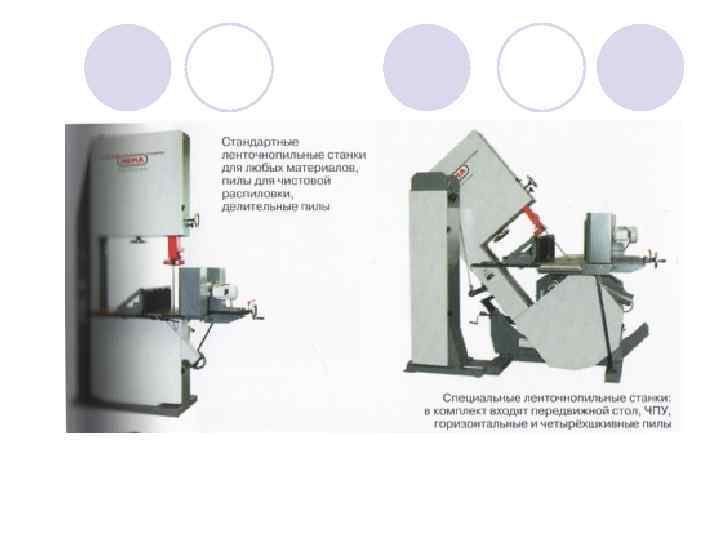

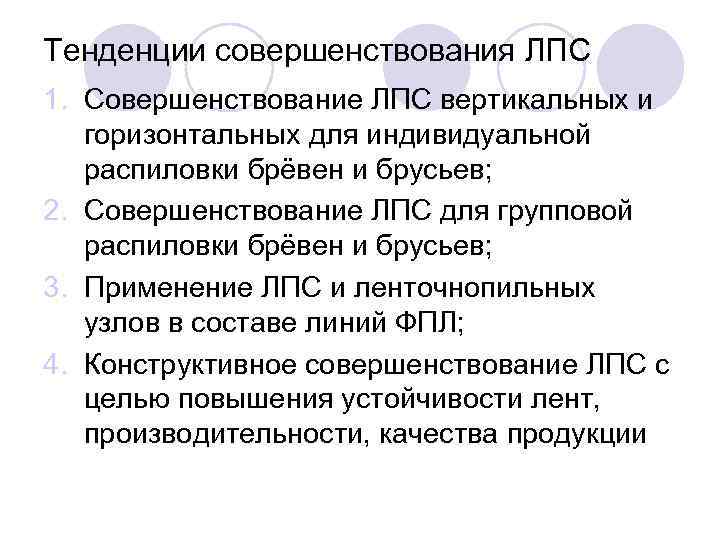

Тенденции совершенствования ЛПС 1. Совершенствование ЛПС вертикальных и горизонтальных для индивидуальной распиловки брёвен и брусьев; 2. Совершенствование ЛПС для групповой распиловки брёвен и брусьев; 3. Применение ЛПС и ленточнопильных узлов в составе линий ФПЛ; 4. Конструктивное совершенствование ЛПС с целью повышения устойчивости лент, производительности, качества продукции

Совершенствование ЛПС для индивидуальной распиловки l Станки однопильные. Бревно (брус) – на подающем устройстве цикловом (возвратнопоступательное движение) – тележка или реверсивный конвейер с системой механизмов для поворота брёвен (брусьев) и смещения в поперечном направлении l Предназначены для раскроя низкокачественных брёвен (фаутных) и брёвен ценных пород

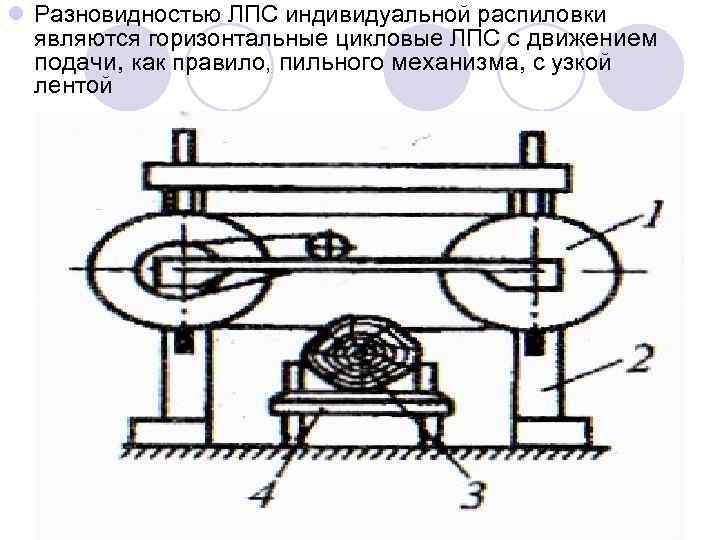

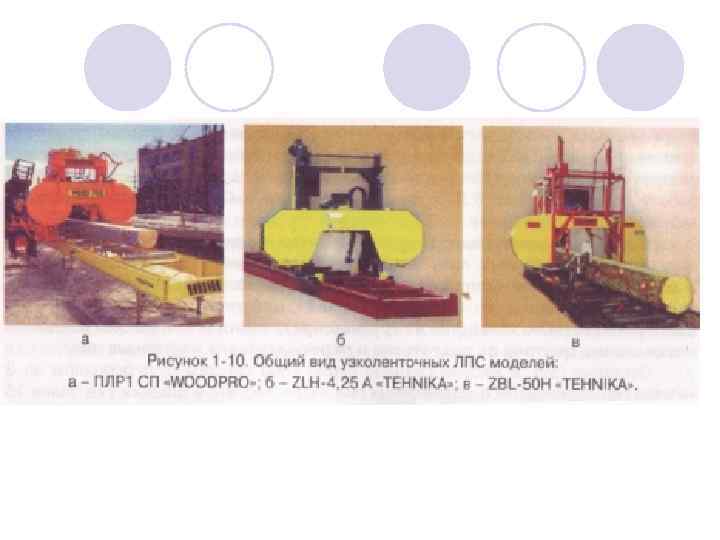

l Разновидностью ЛПС индивидуальной распиловки являются горизонтальные цикловые ЛПС с движением подачи, как правило, пильного механизма, с узкой лентой

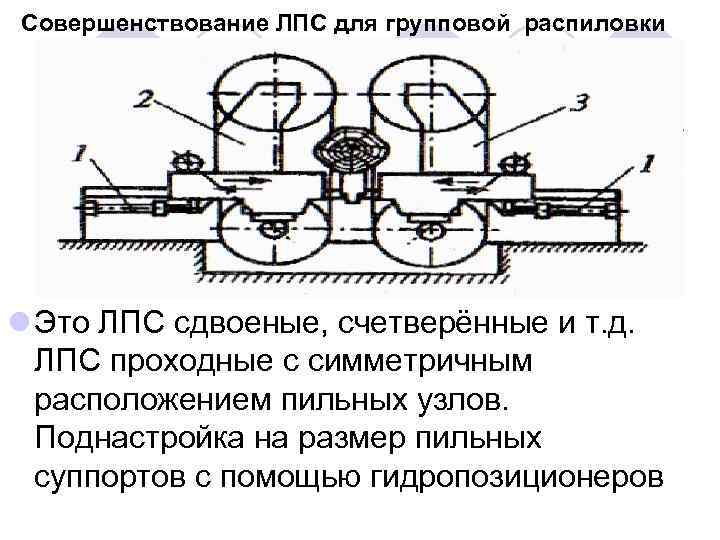

Совершенствование ЛПС для групповой распиловки l Это ЛПС сдвоеные, счетверённые и т. д. ЛПС проходные с симметричным расположением пильных узлов. Поднастройка на размер пильных суппортов с помощью гидропозиционеров

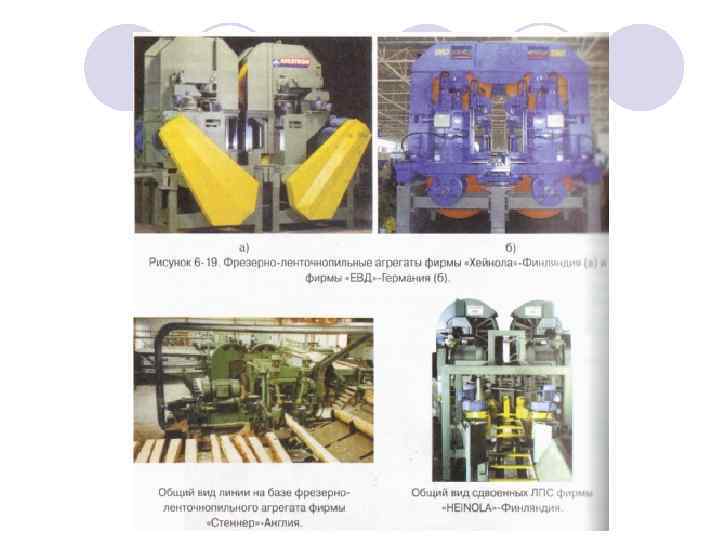

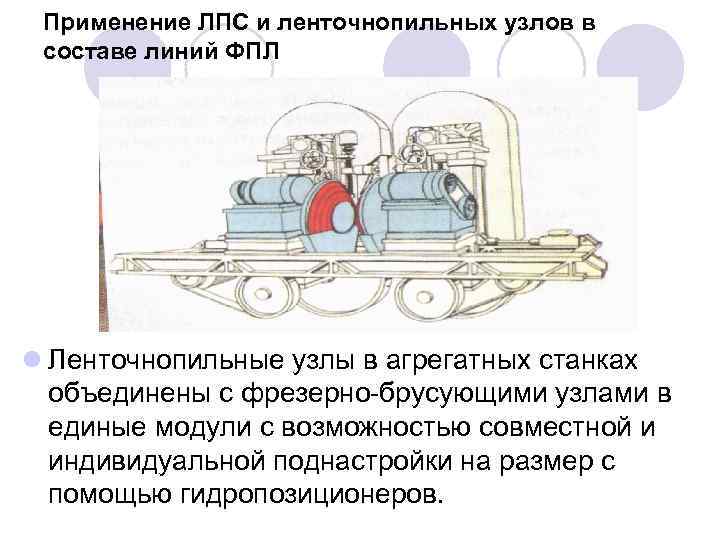

Применение ЛПС и ленточнопильных узлов в составе линий ФПЛ l Ленточнопильные узлы в агрегатных станках объединены с фрезерно-брусующими узлами в единые модули с возможностью совместной и индивидуальной поднастройки на размер с помощью гидропозиционеров.

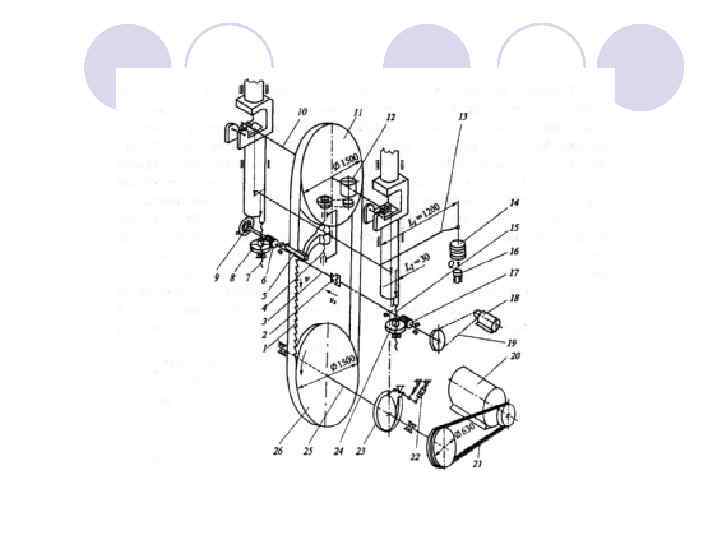

Конструктивные особенности ленточнопильных станков а 10 – устройство для изменения наклона шкива 11 - упор

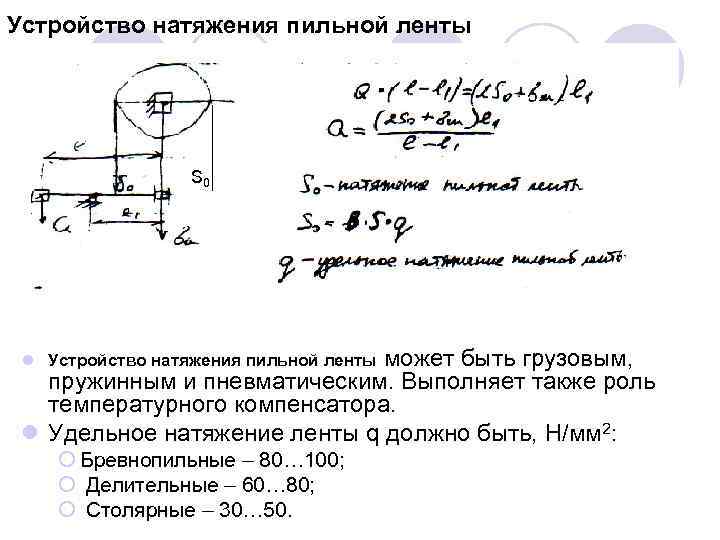

Устройство натяжения пильной ленты S 0 может быть грузовым, пружинным и пневматическим. Выполняет также роль температурного компенсатора. l Удельное натяжение ленты q должно быть, Н/мм 2: l Устройство натяжения пильной ленты ¡ Бревнопильные – 80… 100; ¡ Делительные – 60… 80; ¡ Столярные – 30… 50.

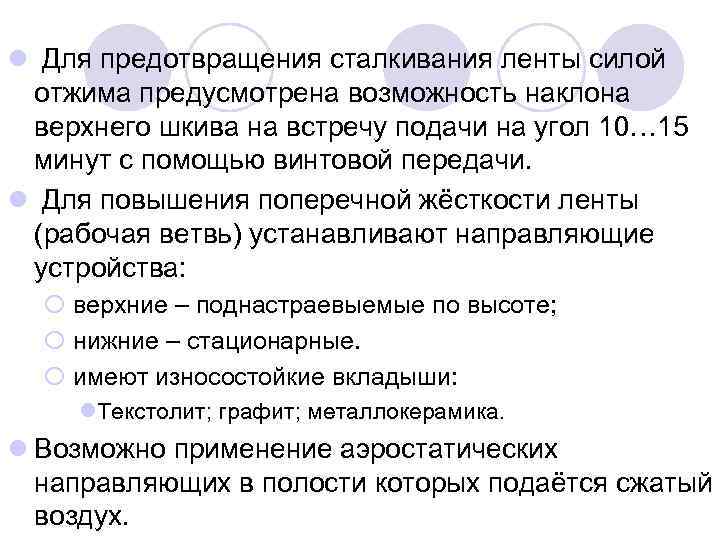

l Для предотвращения сталкивания ленты силой отжима предусмотрена возможность наклона верхнего шкива на встречу подачи на угол 10… 15 минут с помощью винтовой передачи. l Для повышения поперечной жёсткости ленты (рабочая ветвь) устанавливают направляющие устройства: ¡ верхние – поднастраевыемые по высоте; ¡ нижние – стационарные. ¡ имеют износостойкие вкладыши: l. Текстолит; графит; металлокерамика. l Возможно применение аэростатических направляющих в полости которых подаётся сжатый воздух.

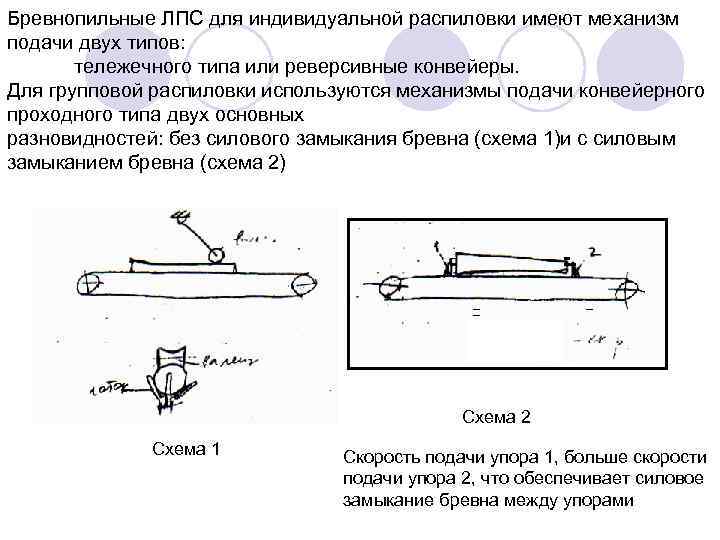

Бревнопильные ЛПС для индивидуальной распиловки имеют механизм подачи двух типов: тележечного типа или реверсивные конвейеры. Для групповой распиловки используются механизмы подачи конвейерного проходного типа двух основных разновидностей: без силового замыкания бревна (схема 1)и с силовым замыканием бревна (схема 2) Схема 2 Схема 1 Скорость подачи упора 1, больше скорости подачи упора 2, что обеспечивает силовое замыкание бревна между упорами
