Департамент профессионального образования Томской области Шарыповский филиал областного государственного бюджетного профессионального образовательного учреждения «Томский коммунально-строительный техникум» Реконструкция производственной котельной в г. Горно-Алтайск с котлами КЕ-25 -14 работающего на Боготольском угле в связи с переводом на сжигание природного газа. Рассохин Владислав Анатольевич Группы 412 -ТТ Специальность 13. 02 «Теплоснабжение и теплотехническое оборудование» Шарыпово-2016

Распределение запасов угля

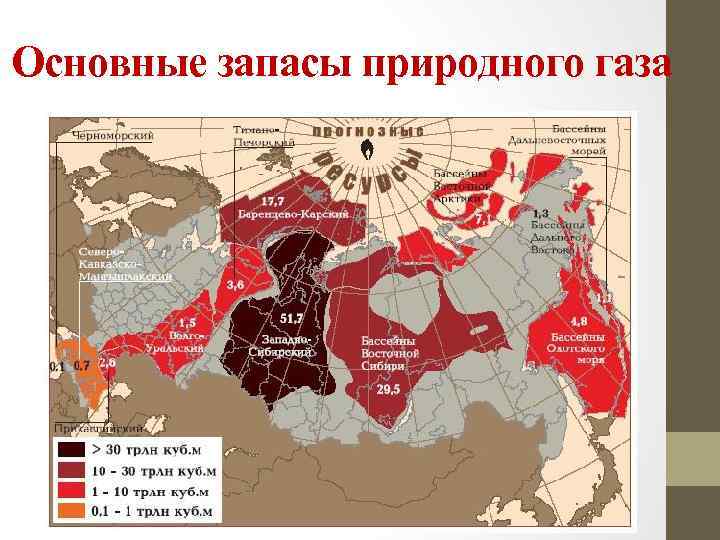

Основные запасы природного газа

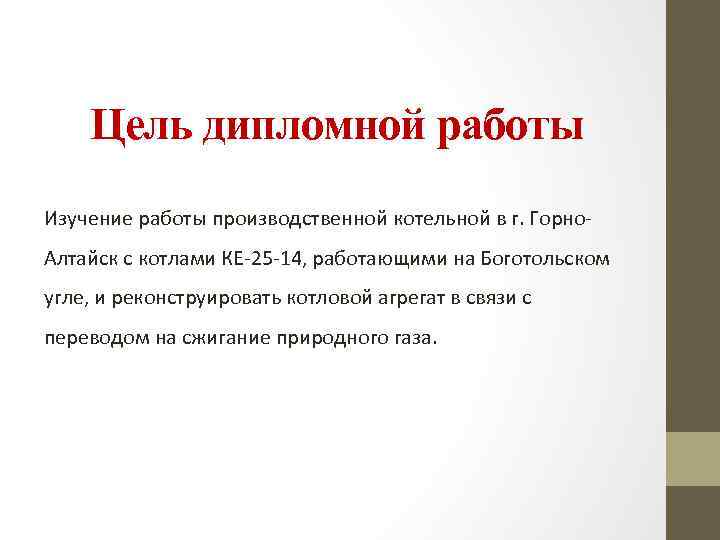

Цель дипломной работы Изучение работы производственной котельной в г. Горно. Алтайск с котлами КЕ-25 -14, работающими на Боготольском угле, и реконструировать котловой агрегат в связи с переводом на сжигание природного газа.

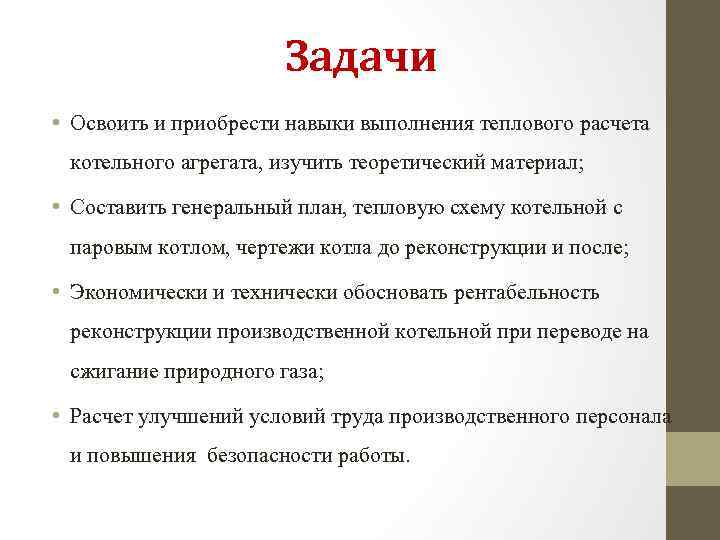

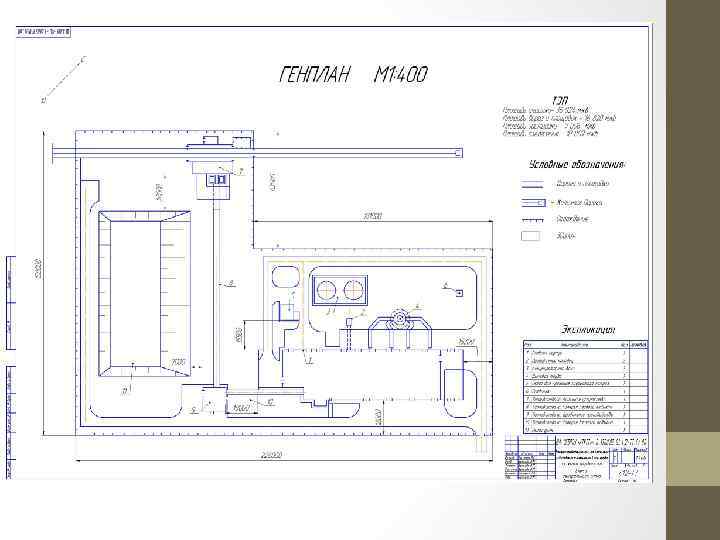

Задачи • Освоить и приобрести навыки выполнения теплового расчета котельного агрегата, изучить теоретический материал; • Составить генеральный план, тепловую схему котельной с паровым котлом, чертежи котла до реконструкции и после; • Экономически и технически обосновать рентабельность реконструкции производственной котельной при переводе на сжигание природного газа; • Расчет улучшений условий труда производственного персонала и повышения безопасности работы.

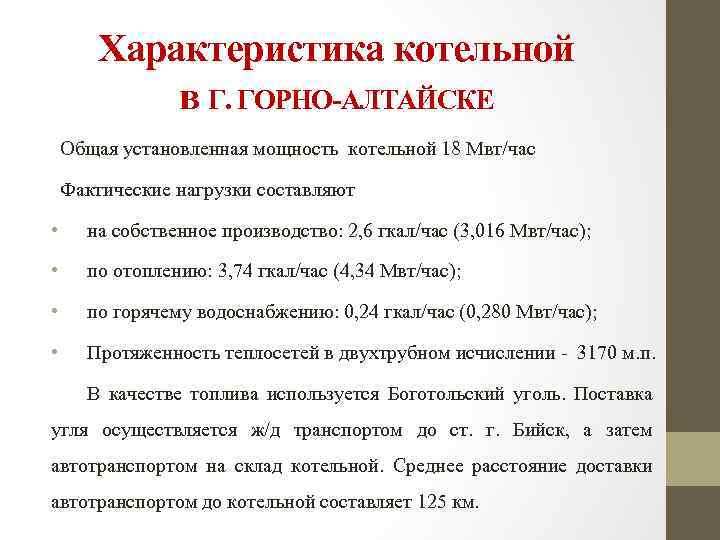

Характеристика котельной в Г. ГОРНО-АЛТАЙСКЕ Общая установленная мощность котельной 18 Мвт/час Фактические нагрузки составляют • на собственное производство: 2, 6 гкал/час (3, 016 Мвт/час); • по отоплению: 3, 74 гкал/час (4, 34 Мвт/час); • по горячему водоснабжению: 0, 24 гкал/час (0, 280 Мвт/час); • Протяженность теплосетей в двухтрубном исчислении - 3170 м. п. В качестве топлива используется Боготольский уголь. Поставка угля осуществляется ж/д транспортом до ст. г. Бийск, а затем автотранспортом на склад котельной. Среднее расстояние доставки автотранспортом до котельной составляет 125 км.

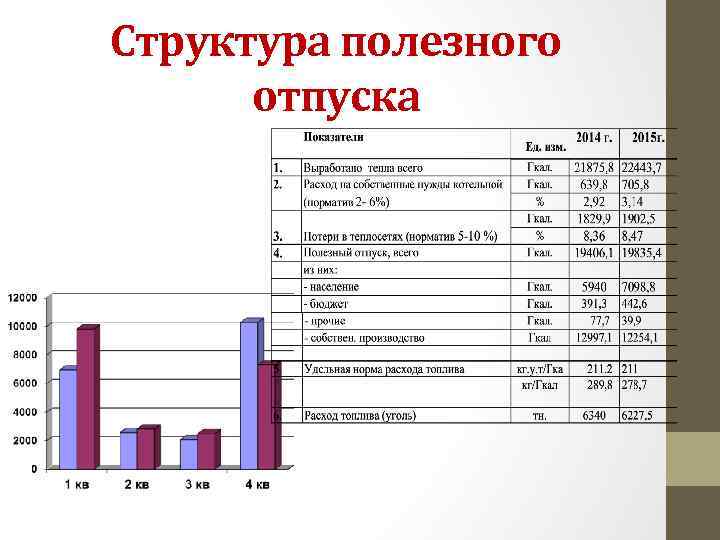

Структура полезного отпуска

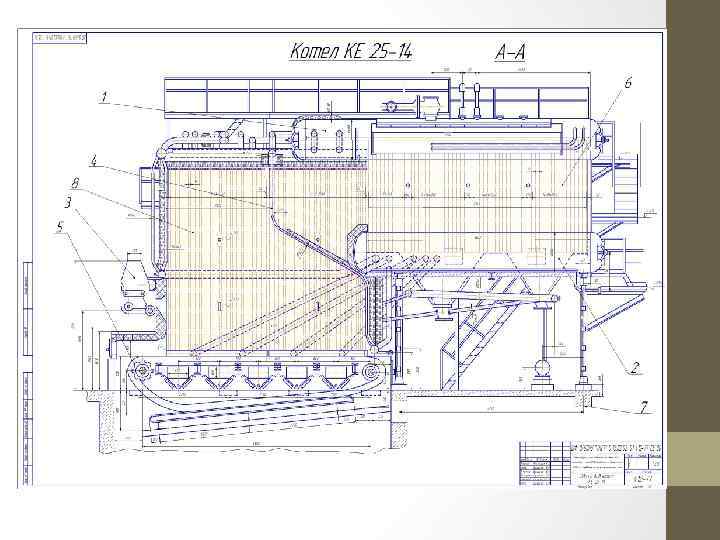

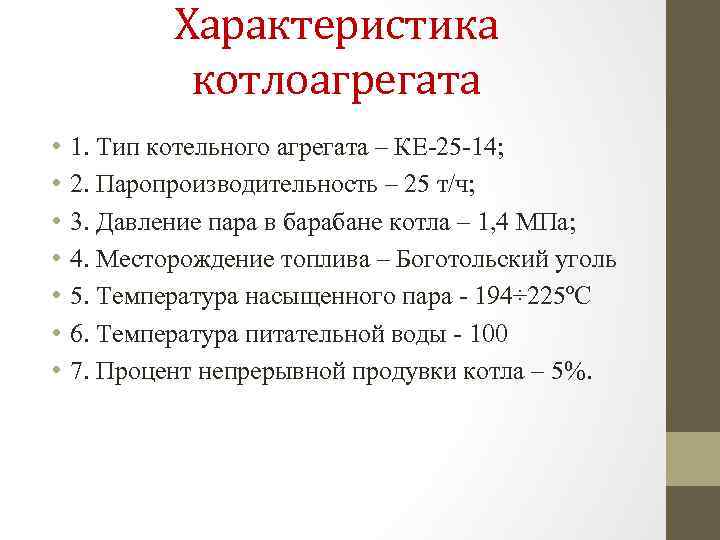

Характеристика котлоагрегата • • 1. Тип котельного агрегата – КЕ-25 -14; 2. Паропроизводительность – 25 т/ч; 3. Давление пара в барабане котла – 1, 4 МПа; 4. Месторождение топлива – Боготольский уголь 5. Температура насыщенного пара - 194÷ 225ºС 6. Температура питательной воды - 100 7. Процент непрерывной продувки котла – 5%.

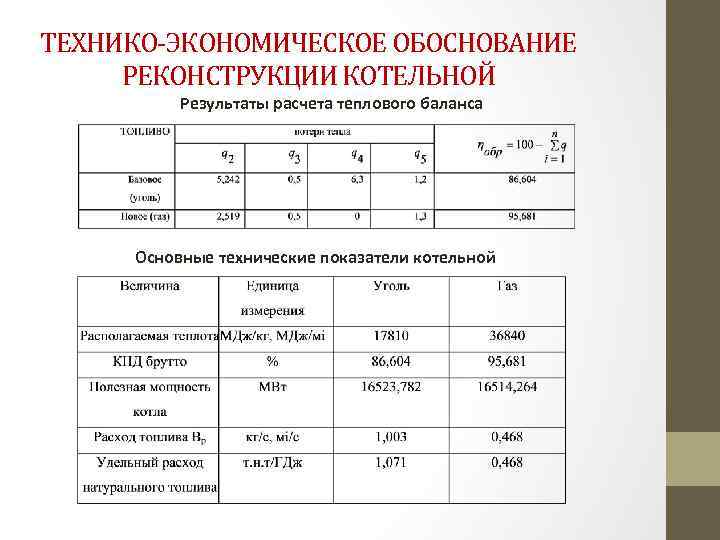

ТЕХНИКО-ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ РЕКОНСТРУКЦИИ КОТЕЛЬНОЙ Результаты расчета теплового баланса Основные технические показатели котельной

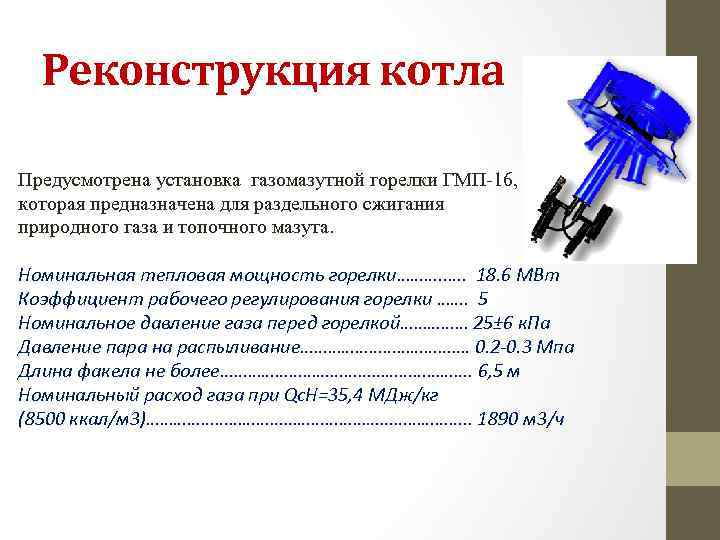

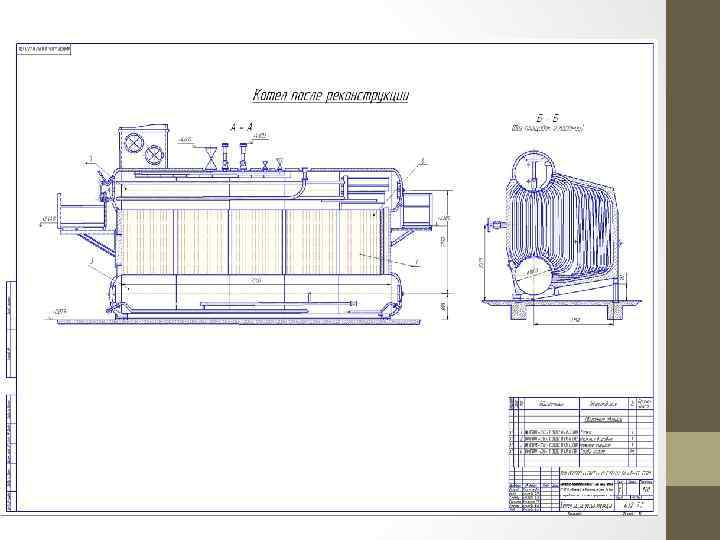

Реконструкция котла Предусмотрена установка газомазутной горелки ГМП-16, которая предназначена для раздельного сжигания природного газа и топочного мазута. Номинальная тепловая мощность горелки………. . …. 18. 6 МВт Коэффициент рабочего регулирования горелки ……. 5 Номинальное давление газа перед горелкой…………… 25± 6 к. Па Давление пара на распыливание………………. 0. 2 -0. 3 Мпа Длина факела не более………………………. 6, 5 м Номинальный расход газа при Qc. H=35, 4 МДж/кг (8500 ккал/м 3)………………………………. . 1890 м 3/ч

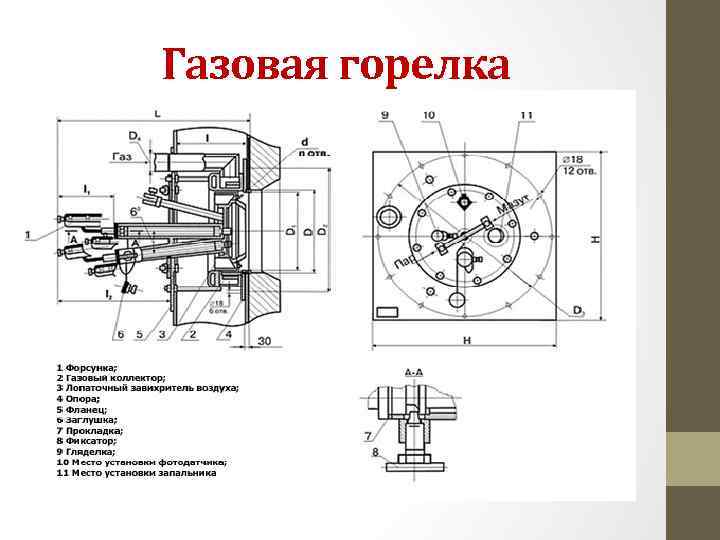

Газовая горелка

ТЕХНИКО-ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ РЕКОНСТРУКЦИИ КОТЕЛЬНОЙ Определение годовых эксплуатационных расходов • Сумма всех статей затрат (бурый уголь) = 2018890, 99 руб. • Сумма всех статей затрат (газ) = 1747473, 39 руб. Определение годового экономического эффекта • Зуголь = 8, 4 * 89, 95 =755. 58 тыс. руб. • Згаз = 8, 4 * 77, 86 = 654. 02 тыс. руб. • Зуголь – Згаз =755. 58 - 654. 02 = 101, 55 тыс. руб. ВЫВОД Из приведенных вычислений приведенных затрат следует, что работа котельной на газе экономически эффективнее на 101, 55 тыс. рублей в год.

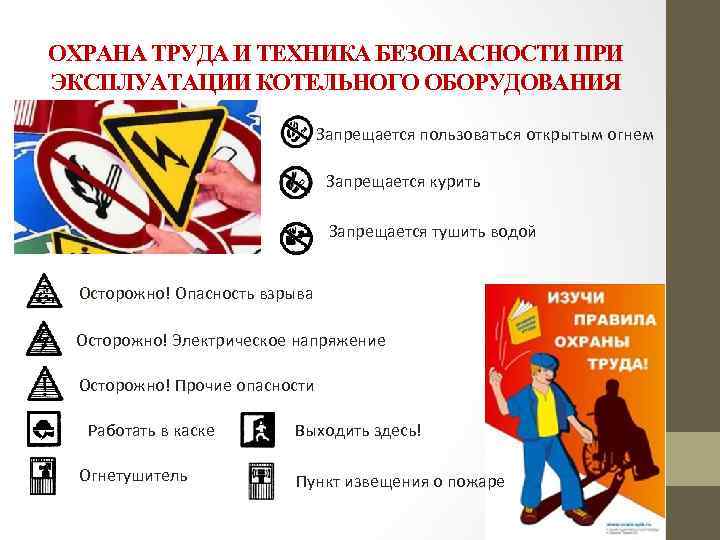

ОХРАНА ТРУДА И ТЕХНИКА БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ КОТЕЛЬНОГО ОБОРУДОВАНИЯ Запрещается пользоваться открытым огнем Запрещается курить Запрещается тушить водой Осторожно! Опасность взрыва Осторожно! Электрическое напряжение Осторожно! Прочие опасности Работать в каске Огнетушитель Выходить здесь! Пункт извещения о пожаре

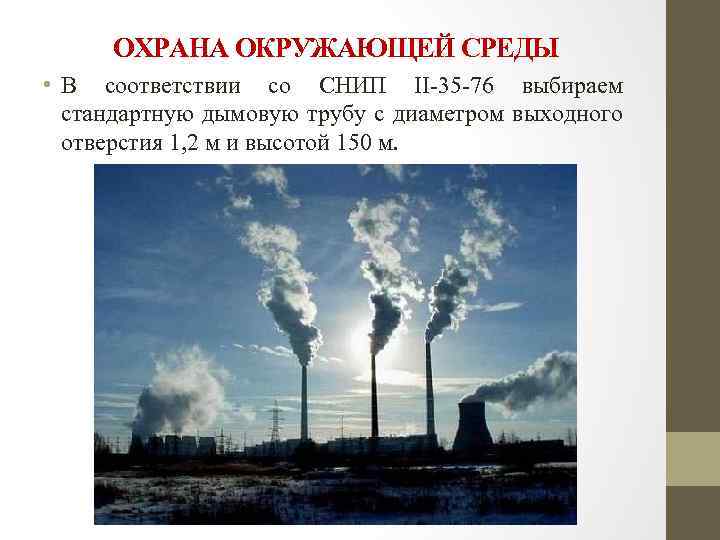

ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ • В соответствии со СНИП II-35 -76 выбираем стандартную дымовую трубу с диаметром выходного отверстия 1, 2 м и высотой 150 м.

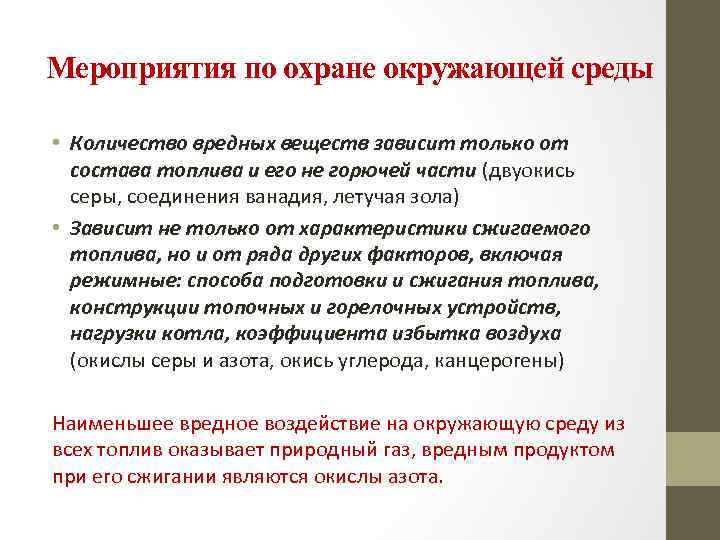

Мероприятия по охране окружающей среды • Количество вредных веществ зависит только от состава топлива и его не горючей части (двуокись серы, соединения ванадия, летучая зола) • Зависит не только от характеристики сжигаемого топлива, но и от ряда других факторов, включая режимные: способа подготовки и сжигания топлива, конструкции топочных и горелочных устройств, нагрузки котла, коэффициента избытка воздуха (окислы серы и азота, окись углерода, канцерогены) Наименьшее вредное воздействие на окружающую среду из всех топлив оказывает природный газ, вредным продуктом при его сжигании являются окислы азота.

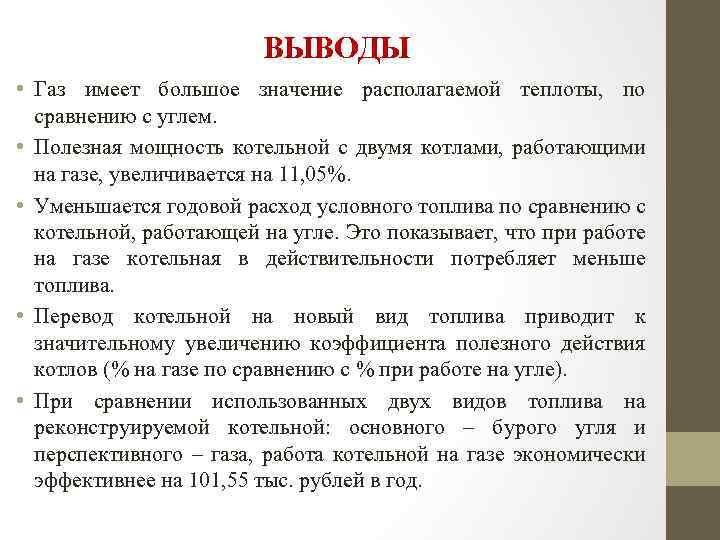

ВЫВОДЫ • Газ имеет большое значение располагаемой теплоты, по сравнению с углем. • Полезная мощность котельной с двумя котлами, работающими на газе, увеличивается на 11, 05%. • Уменьшается годовой расход условного топлива по сравнению с котельной, работающей на угле. Это показывает, что при работе на газе котельная в действительности потребляет меньше топлива. • Перевод котельной на новый вид топлива приводит к значительному увеличению коэффициента полезного действия котлов (% на газе по сравнению с % при работе на угле). • При сравнении использованных двух видов топлива на реконструируемой котельной: основного – бурого угля и перспективного – газа, работа котельной на газе экономически эффективнее на 101, 55 тыс. рублей в год.

Благодарю за внимание!
