ДЕПАРТАМЕНТ ОБРАЗОВАНИЯ И МОЛОДЕЖНОЙ ПОЛИТИКИ Ханты-Мансийского автономного округа – Югры Бюджетное учреждение начального профессионального образования Ханты-Мансийского автономного округа – Югры «КОГАЛЫМСКОЕ ПРОФЕССИОНАЛЬНОЕ УЧИЛИЩЕ» 131003. 01 Оператор нефтяных и газовых скважин (код, наименование профессии) Письменная экзаменационная работа Тема: Обслуживание и ремонт центробежных насосов при наземной эксплуатации Автор: Новиков Юрий Иванович обучающийся БУ «Когалымское профессиональное училище , группа 108 Руководитель: Пуртова Юлия Алексеевна -преподаватель спецтехнологии г. Когалым 2011 г.
1. 1. Общая конструктивная схема центробежного насоса Центробежные насосы относятся к классу динамических машин, в которых механическая энергия, подводимая к Основное отличие их от других динамических машин состоит в направлении движения потока жидкости относит

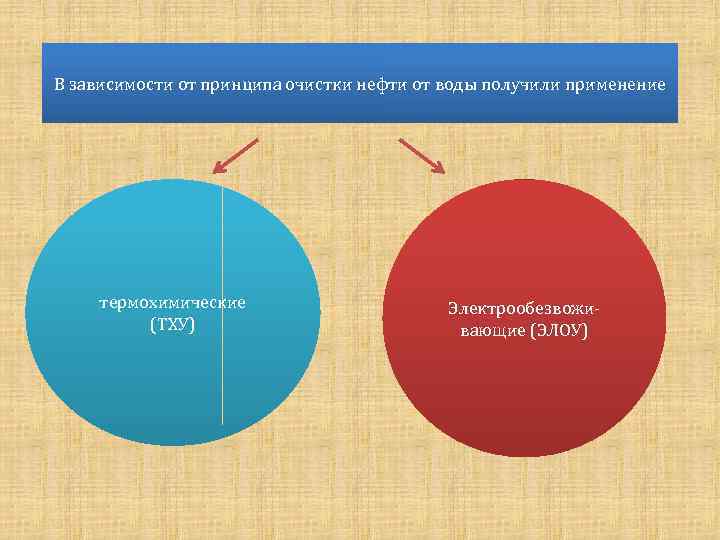

В зависимости от принципа очистки нефти от воды получили применение термохимические (ТХУ) Электрообезвоживающие (ЭЛОУ)

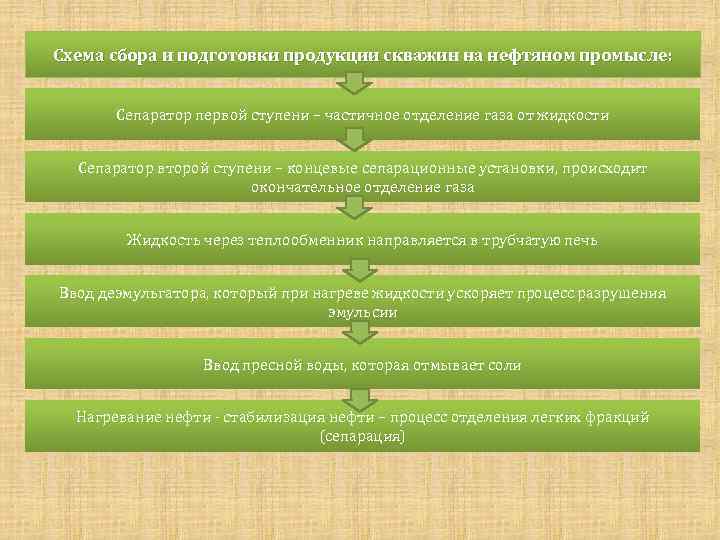

Схема сбора и подготовки продукции скважин на нефтяном промысле: Сепаратор первой ступени – частичное отделение газа от жидкости Сепаратор второй ступени – концевые сепарационные установки, происходит окончательное отделение газа Жидкость через теплообменник направляется в трубчатую печь Ввод деэмульгатора, который при нагреве жидкости ускоряет процесс разрушения эмульсии Ввод пресной воды, которая отмывает соли Нагревание нефти - стабилизация нефти – процесс отделения легких фракций (сепарация)
Рис. 1. 1. Схема сбора и подготовки продукции скважин на нефтяном промысле: 1 – нефтяная скважина; 2 – автоматизированные групповые замерные установки (АГЗУ); 3 – дожимная насосная станция (ДНС); 4 – установка очистки пластовой воды; 5 – установка подготовки нефти; 6 – газокомпрессорная станция; 7 – центральный пункт сбора нефти, газа и воды; 8 – резервуарный парк.

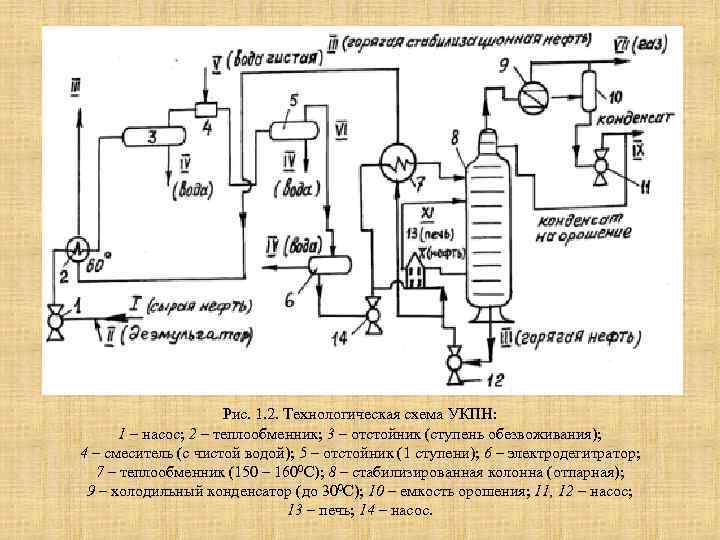

Рис. 1. 2. Технологическая схема УКПН: 1 – насос; 2 – теплообменник; 3 – отстойник (ступень обезвоживания); 4 – смеситель (с чистой водой); 5 – отстойник (1 ступени); 6 – электродегитратор; 7 – теплообменник (150 – 1600 С); 8 – стабилизированная колонна (отпарная); 9 – холодильный конденсатор (до 300 С); 10 – емкость орошения; 11, 12 – насос; 13 – печь; 14 – насос.
Рис. 1. 4. Горизонтальный сепаратор с предварительным отбором газа: 1 – входной трубопровод; 2 – вилка для предварительного отбора газа; 3 – каплеуловитель (сепаратор газа); 4 – жалюзийные насадки; 5 – газопровод с регулятором давления "до себя"; 6 ‑ предохранительный клапан; 7 – корпус сепаратора; 8 – поплавок; 9 – пеногасители; 10 ‑ наклонные полки.
Благодарим за внимание!
