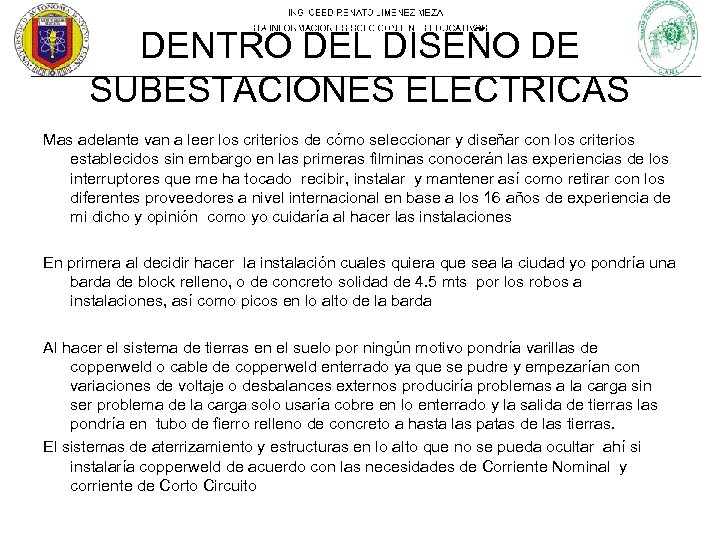

DENTRO DEL DISEÑO DE SUBESTACIONES ELECTRICAS Mas adelante van a leer los criterios de cómo seleccionar y diseñar con los criterios establecidos sin embargo en las primeras filminas conocerán las experiencias de los interruptores que me ha tocado recibir, instalar y mantener así como retirar con los diferentes proveedores a nivel internacional en base a los 16 años de experiencia de mi dicho y opinión como yo cuidaría al hacer las instalaciones En primera al decidir hacer la instalación cuales quiera que sea la ciudad yo pondría una barda de block relleno, o de concreto solidad de 4. 5 mts por los robos a instalaciones, así como picos en lo alto de la barda Al hacer el sistema de tierras en el suelo por ningún motivo pondría varillas de copperweld o cable de copperweld enterrado ya que se pudre y empezarían con variaciones de voltaje o desbalances externos produciría problemas a la carga sin ser problema de la carga solo usaría cobre en lo enterrado y la salida de tierras las pondría en tubo de fierro relleno de concreto a hasta las patas de las tierras. El sistemas de aterrizamiento y estructuras en lo alto que no se pueda ocultar ahí si instalaría copperweld de acuerdo con las necesidades de Corriente Nominal y corriente de Corto Circuito

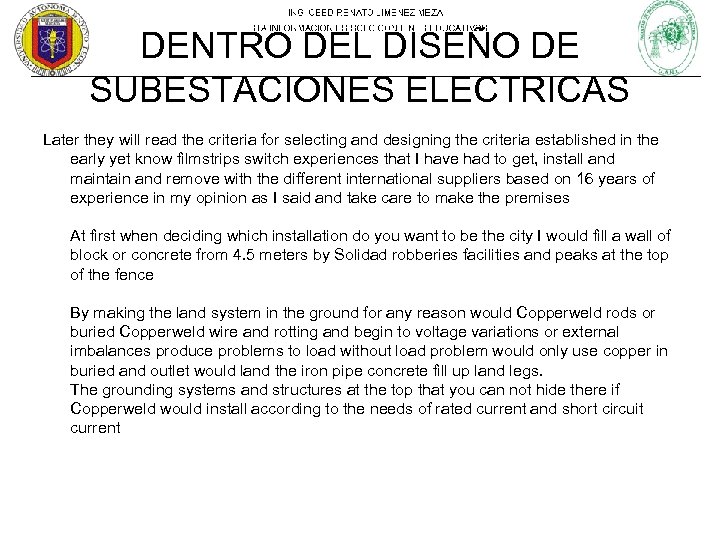

DENTRO DEL DISEÑO DE SUBESTACIONES ELECTRICAS Later they will read the criteria for selecting and designing the criteria established in the early yet know filmstrips switch experiences that I have had to get, install and maintain and remove with the different international suppliers based on 16 years of experience in my opinion as I said and take care to make the premises At first when deciding which installation do you want to be the city I would fill a wall of block or concrete from 4. 5 meters by Solidad robberies facilities and peaks at the top of the fence By making the land system in the ground for any reason would Copperweld rods or buried Copperweld wire and rotting and begin to voltage variations or external imbalances produce problems to load without load problem would only use copper in buried and outlet would land the iron pipe concrete fill up land legs. The grounding systems and structures at the top that you can not hide there if Copperweld would install according to the needs of rated current and short circuit current
DENTRO DEL DISEÑO DE SUBESTACIONES ELECTRICAS Instalación de varillas de tierras como se instalan con un tubo de una pulgada con tres placas de ¾ de pulgadas soldadas en la punta como viene en las fotos Tiempo de instalación con esta tubo 30 segundos

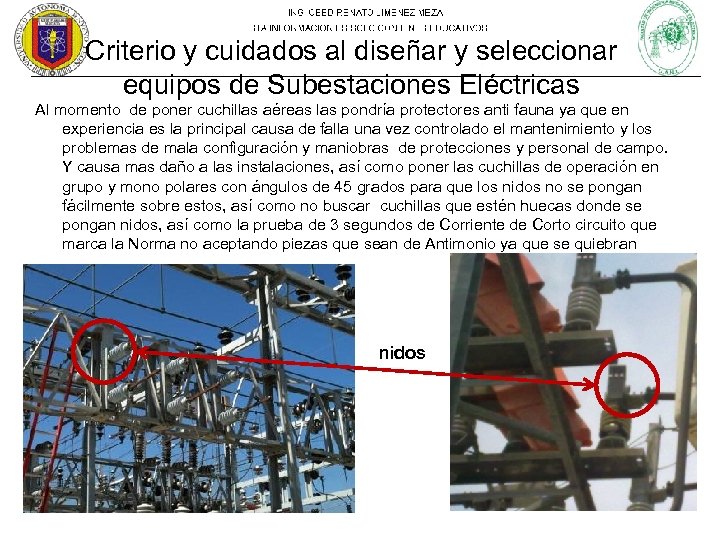

Criterio y cuidados al diseñar y seleccionar equipos de Subestaciones Eléctricas Al momento de poner cuchillas aéreas las pondría protectores anti fauna ya que en experiencia es la principal causa de falla una vez controlado el mantenimiento y los problemas de mala configuración y maniobras de protecciones y personal de campo. Y causa mas daño a las instalaciones, así como poner las cuchillas de operación en grupo y mono polares con ángulos de 45 grados para que los nidos no se pongan fácilmente sobre estos, así como no buscar cuchillas que estén huecas donde se pongan nidos, así como la prueba de 3 segundos de Corriente de Corto circuito que marca la Norma no aceptando piezas que sean de Antimonio ya que se quiebran nidos
Judgment and care in designing and selecting equipment for electrical substations At the time of the air blades would put protective anti wildlife and experience that is the main cause of failure after controlling maintenance and misconfiguration issues and protections maneuvers and field personnel. And causes more damage to facilities as well as put the blades operating in groups and mono polar angles of 45 degrees so that the nests are not easily put on these as well as blades that are hollow look where nests are placed so as proof of 3 seconds Short circuit current Standard brand parts that are not accepting of Antimony since break nests

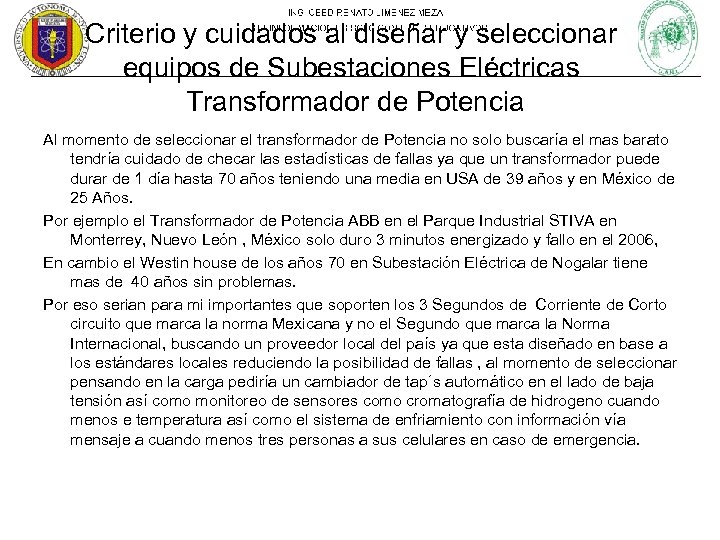

Criterio y cuidados al diseñar y seleccionar equipos de Subestaciones Eléctricas Transformador de Potencia Al momento de seleccionar el transformador de Potencia no solo buscaría el mas barato tendría cuidado de checar las estadísticas de fallas ya que un transformador puede durar de 1 día hasta 70 años teniendo una media en USA de 39 años y en México de 25 Años. Por ejemplo el Transformador de Potencia ABB en el Parque Industrial STIVA en Monterrey, Nuevo León , México solo duro 3 minutos energizado y fallo en el 2006, En cambio el Westin house de los años 70 en Subestación Eléctrica de Nogalar tiene mas de 40 años sin problemas. Por eso serian para mi importantes que soporten los 3 Segundos de Corriente de Corto circuito que marca la norma Mexicana y no el Segundo que marca la Norma Internacional, buscando un proveedor local del país ya que esta diseñado en base a los estándares locales reduciendo la posibilidad de fallas , al momento de seleccionar pensando en la carga pediría un cambiador de tap´s automático en el lado de baja tensión así como monitoreo de sensores como cromatografía de hidrogeno cuando menos e temperatura así como el sistema de enfriamiento con información vía mensaje a cuando menos tres personas a sus celulares en caso de emergencia.

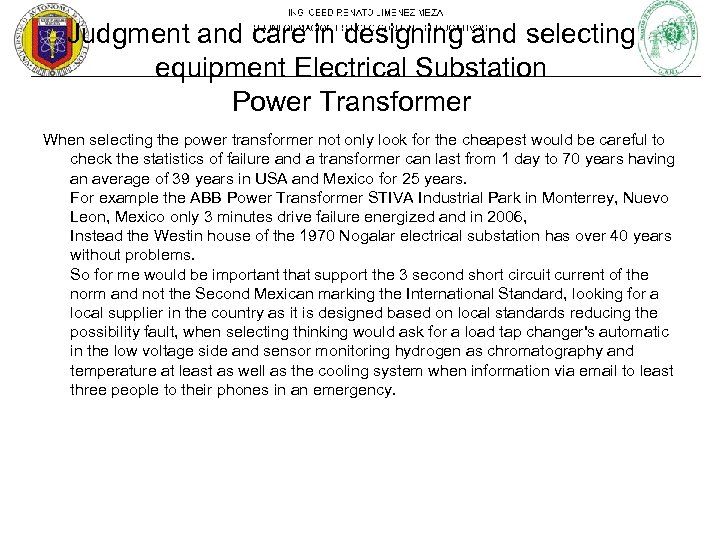

Judgment and care in designing and selecting equipment Electrical Substation Power Transformer When selecting the power transformer not only look for the cheapest would be careful to check the statistics of failure and a transformer can last from 1 day to 70 years having an average of 39 years in USA and Mexico for 25 years. For example the ABB Power Transformer STIVA Industrial Park in Monterrey, Nuevo Leon, Mexico only 3 minutes drive failure energized and in 2006, Instead the Westin house of the 1970 Nogalar electrical substation has over 40 years without problems. So for me would be important that support the 3 second short circuit current of the norm and not the Second Mexican marking the International Standard, looking for a local supplier in the country as it is designed based on local standards reducing the possibility fault, when selecting thinking would ask for a load tap changer's automatic in the low voltage side and sensor monitoring hydrogen as chromatography and temperature at least as well as the cooling system when information via email to least three people to their phones in an emergency.

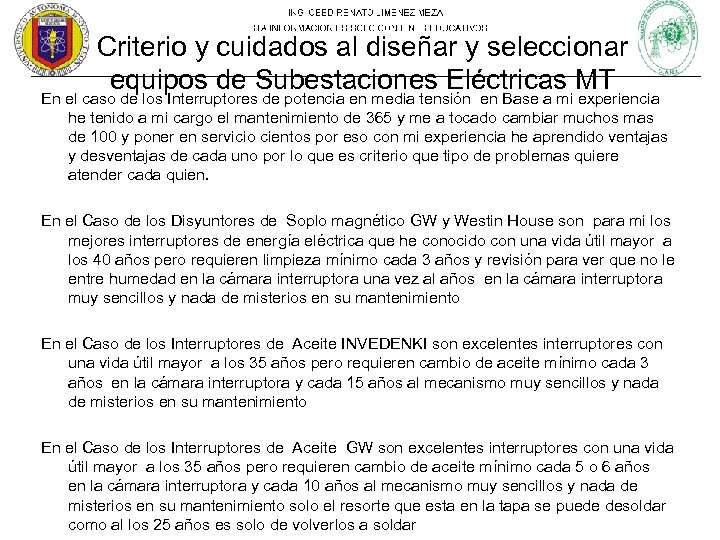

Criterio y cuidados al diseñar y seleccionar equipos de Subestaciones Eléctricas MT En el caso de los Interruptores de potencia en media tensión en Base a mi experiencia he tenido a mi cargo el mantenimiento de 365 y me a tocado cambiar muchos mas de 100 y poner en servicio cientos por eso con mi experiencia he aprendido ventajas y desventajas de cada uno por lo que es criterio que tipo de problemas quiere atender cada quien. En el Caso de los Disyuntores de Soplo magnético GW y Westin House son para mi los mejores interruptores de energía eléctrica que he conocido con una vida útil mayor a los 40 años pero requieren limpieza mínimo cada 3 años y revisión para ver que no le entre humedad en la cámara interruptora una vez al años en la cámara interruptora muy sencillos y nada de misterios en su mantenimiento En el Caso de los Interruptores de Aceite INVEDENKI son excelentes interruptores con una vida útil mayor a los 35 años pero requieren cambio de aceite mínimo cada 3 años en la cámara interruptora y cada 15 años al mecanismo muy sencillos y nada de misterios en su mantenimiento En el Caso de los Interruptores de Aceite GW son excelentes interruptores con una vida útil mayor a los 35 años pero requieren cambio de aceite mínimo cada 5 o 6 años en la cámara interruptora y cada 10 años al mecanismo muy sencillos y nada de misterios en su mantenimiento solo el resorte que esta en la tapa se puede desoldar como al los 25 años es solo de volverlos a soldar

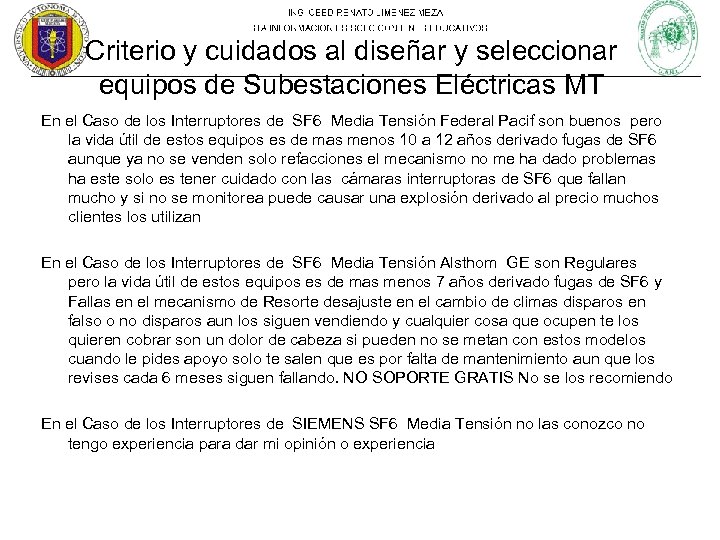

Criterio y cuidados al diseñar y seleccionar equipos de Subestaciones Eléctricas MT En el Caso de los Interruptores de SF 6 Media Tensión Federal Pacif son buenos pero la vida útil de estos equipos es de mas menos 10 a 12 años derivado fugas de SF 6 aunque ya no se venden solo refacciones el mecanismo no me ha dado problemas ha este solo es tener cuidado con las cámaras interruptoras de SF 6 que fallan mucho y si no se monitorea puede causar una explosión derivado al precio muchos clientes los utilizan En el Caso de los Interruptores de SF 6 Media Tensión Alsthom GE son Regulares pero la vida útil de estos equipos es de mas menos 7 años derivado fugas de SF 6 y Fallas en el mecanismo de Resorte desajuste en el cambio de climas disparos en falso o no disparos aun los siguen vendiendo y cualquier cosa que ocupen te los quieren cobrar son un dolor de cabeza si pueden no se metan con estos modelos cuando le pides apoyo solo te salen que es por falta de mantenimiento aun que los revises cada 6 meses siguen fallando. NO SOPORTE GRATIS No se los recomiendo En el Caso de los Interruptores de SIEMENS SF 6 Media Tensión no las conozco no tengo experiencia para dar mi opinión o experiencia

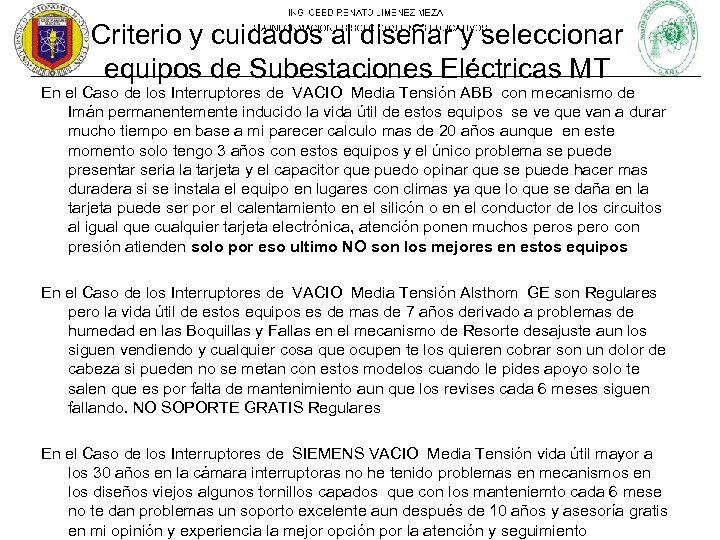

Criterio y cuidados al diseñar y seleccionar equipos de Subestaciones Eléctricas MT En el Caso de los Interruptores de VACIO Media Tensión ABB con mecanismo de Imán permanentemente inducido la vida útil de estos equipos se ve que van a durar mucho tiempo en base a mi parecer calculo mas de 20 años aunque en este momento solo tengo 3 años con estos equipos y el único problema se puede presentar seria la tarjeta y el capacitor que puedo opinar que se puede hacer mas duradera si se instala el equipo en lugares con climas ya que lo que se daña en la tarjeta puede ser por el calentamiento en el silicón o en el conductor de los circuitos al igual que cualquier tarjeta electrónica, atención ponen muchos pero con presión atienden solo por eso ultimo NO son los mejores en estos equipos En el Caso de los Interruptores de VACIO Media Tensión Alsthom GE son Regulares pero la vida útil de estos equipos es de mas de 7 años derivado a problemas de humedad en las Boquillas y Fallas en el mecanismo de Resorte desajuste aun los siguen vendiendo y cualquier cosa que ocupen te los quieren cobrar son un dolor de cabeza si pueden no se metan con estos modelos cuando le pides apoyo solo te salen que es por falta de mantenimiento aun que los revises cada 6 meses siguen fallando. NO SOPORTE GRATIS Regulares En el Caso de los Interruptores de SIEMENS VACIO Media Tensión vida útil mayor a los 30 años en la cámara interruptoras no he tenido problemas en mecanismos en los diseños viejos algunos tornillos capados que con los manteniemto cada 6 mese no te dan problemas un soporto excelente aun después de 10 años y asesoría gratis en mi opinión y experiencia la mejor opción por la atención y seguimiento

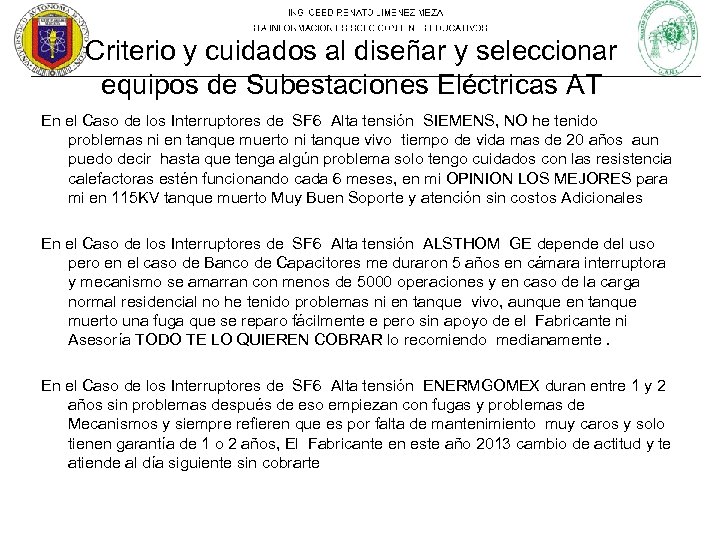

Criterio y cuidados al diseñar y seleccionar equipos de Subestaciones Eléctricas AT En el Caso de los Interruptores de SF 6 Alta tensión SIEMENS, NO he tenido problemas ni en tanque muerto ni tanque vivo tiempo de vida mas de 20 años aun puedo decir hasta que tenga algún problema solo tengo cuidados con las resistencia calefactoras estén funcionando cada 6 meses, en mi OPINION LOS MEJORES para mi en 115 KV tanque muerto Muy Buen Soporte y atención sin costos Adicionales En el Caso de los Interruptores de SF 6 Alta tensión ALSTHOM GE depende del uso pero en el caso de Banco de Capacitores me duraron 5 años en cámara interruptora y mecanismo se amarran con menos de 5000 operaciones y en caso de la carga normal residencial no he tenido problemas ni en tanque vivo, aunque en tanque muerto una fuga que se reparo fácilmente e pero sin apoyo de el Fabricante ni Asesoría TODO TE LO QUIEREN COBRAR lo recomiendo medianamente. En el Caso de los Interruptores de SF 6 Alta tensión ENERMGOMEX duran entre 1 y 2 años sin problemas después de eso empiezan con fugas y problemas de Mecanismos y siempre refieren que es por falta de mantenimiento muy caros y solo tienen garantía de 1 o 2 años, El Fabricante en este año 2013 cambio de actitud y te atiende al día siguiente sin cobrarte

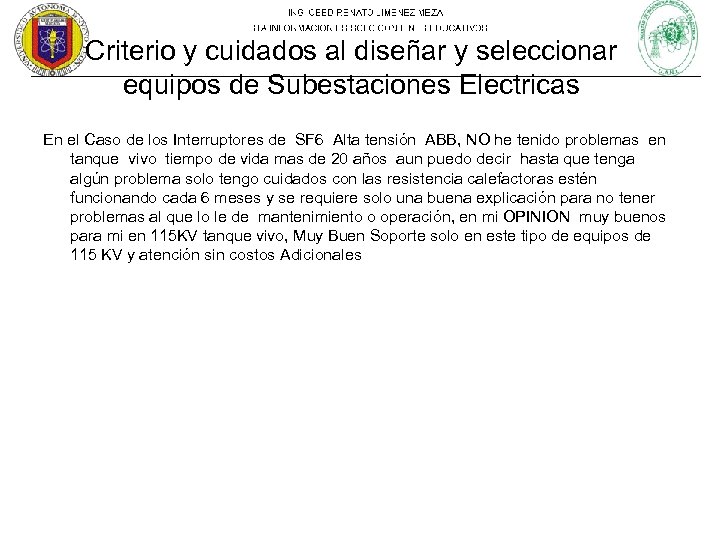

Criterio y cuidados al diseñar y seleccionar equipos de Subestaciones Electricas En el Caso de los Interruptores de SF 6 Alta tensión ABB, NO he tenido problemas en tanque vivo tiempo de vida mas de 20 años aun puedo decir hasta que tenga algún problema solo tengo cuidados con las resistencia calefactoras estén funcionando cada 6 meses y se requiere solo una buena explicación para no tener problemas al que lo le de mantenimiento o operación, en mi OPINION muy buenos para mi en 115 KV tanque vivo, Muy Buen Soporte solo en este tipo de equipos de 115 KV y atención sin costos Adicionales
Recomendaciones • En el caso de los gabinetes metal clad y bahías Aereas ambas deben de ser aisladas • Cuidado con los de ABB ya que el juego de contactos del Interruptor son muy pequeños y a los 6 meses de desajustan y tardan semanas en atenderte, con los de Siemens es raro tener problemas, pero cuando tienen tardan años en atenderte por que todo tienen que consultar con Alemania
