«ДЕЛОВАЯ» ГРАФИКА ИСТОРИЧЕСКАЯ СПРАВКА Как наглядный

«ДЕЛОВАЯ» ГРАФИКА

ИСТОРИЧЕСКАЯ СПРАВКА Как наглядный О широком способ использовании метода в изображения статистических работах статистических обсуждалось на 8 -м данных стал Международном применяться в экономическом 1786 г. конгрессе Английским В России метод нашел применение в начале 20 -х в Петербурге (1872 г. ) экономистом Плейфейром годов ХХ в. В настоящее время с помощью графических методов определяют - расчетные показатели и нормативы, выполняют контроль и учет, группировку и классификацию хозяйственных операций, наглядно изображают связь между отдельными факторами.

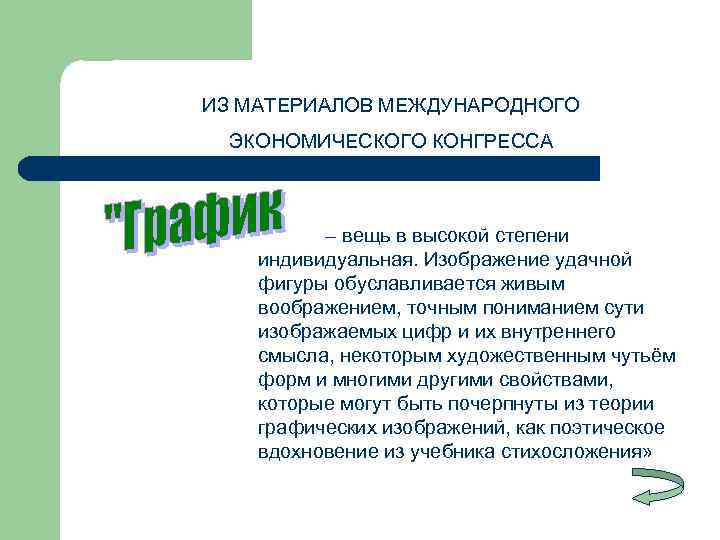

ИЗ МАТЕРИАЛОВ МЕЖДУНАРОДНОГО ЭКОНОМИЧЕСКОГО КОНГРЕССА – вещь в высокой степени индивидуальная. Изображение удачной фигуры обуславливается живым воображением, точным пониманием сути изображаемых цифр и их внутреннего смысла, некоторым художественным чутьём форм и многими другими свойствами, которые могут быть почерпнуты из теории графических изображений, как поэтическое вдохновение из учебника стихосложения»

СОДЕРЖАНИЕ КУРСА l Схемы. Практическая работа № 1 l Диаграммы. Практическая работа № 2 Практическая работа № 3 l Изобразительные диаграммы. Практическая работа № 5 l Графики. Практическая работа № 4. l Деловая игра «Предприятие» . (См. методические рекомендации) l Зачётная работа.

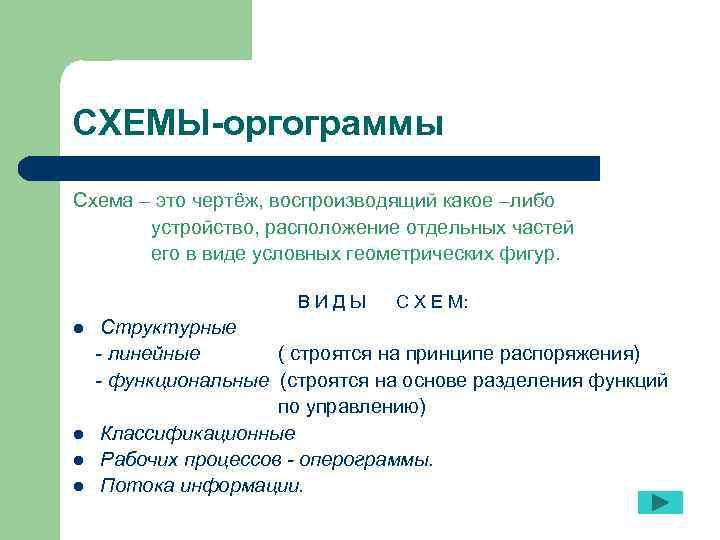

СХЕМЫ-оргограммы Схема – это чертёж, воспроизводящий какое –либо устройство, расположение отдельных частей его в виде условных геометрических фигур. ВИДЫ С Х Е М: l Структурные - линейные ( строятся на принципе распоряжения) - функциональные (строятся на основе разделения функций по управлению) l Классификационные l Рабочих процессов - оперограммы. l Потока информации.

Схема организационной структуры отражает : - организационные отношения в производстве; - распределение ответственности; - порядок операций. Отдел кадров Директор Информационно- Зам. Директора Главный инженер по общим вопросам вычислительный центр Отдел главного конструктора Отдел материально - техни- Отдел главного технолога Планово- Транспортный отдел Технический отдел ческого снабжения Отдел кооперации производственный отдел Главный Тех. контроль диспетчер Начальник цеха Цеха

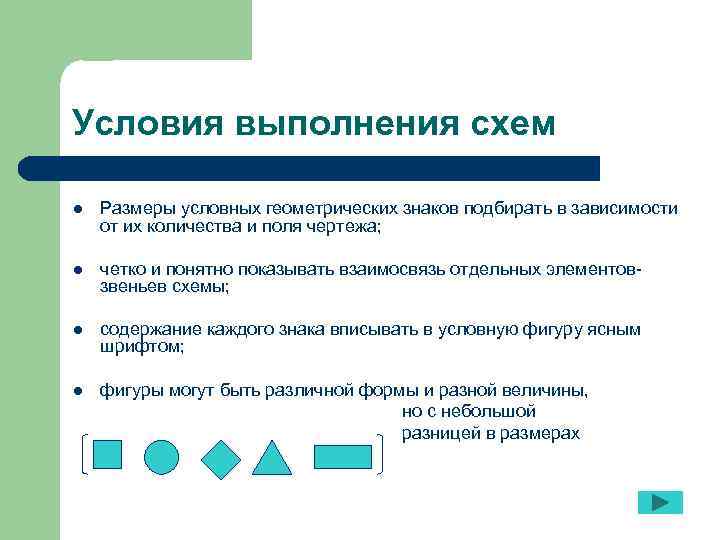

Условия выполнения схем l Размеры условных геометрических знаков подбирать в зависимости от их количества и поля чертежа; l четко и понятно показывать взаимосвязь отдельных элементов- звеньев схемы; l содержание каждого знака вписывать в условную фигуру ясным шрифтом; l фигуры могут быть различной формы и разной величины, но с небольшой разницей в размерах

Классификация конструкторской документации Конструкторская документация Рабочая Проектная Графическая Текстовая Пояснительная записка Техническое Технический Рабочие предложение проект чертежи Спецификация Чертёж Эскизный Деталей Сборочные общего вида проект

Центральная ЭВМ Процессор связи Локальная сеть Процессор прикладных задач Процессор прикладных задач Графический процессор Рабочие Графический процессор станции станции

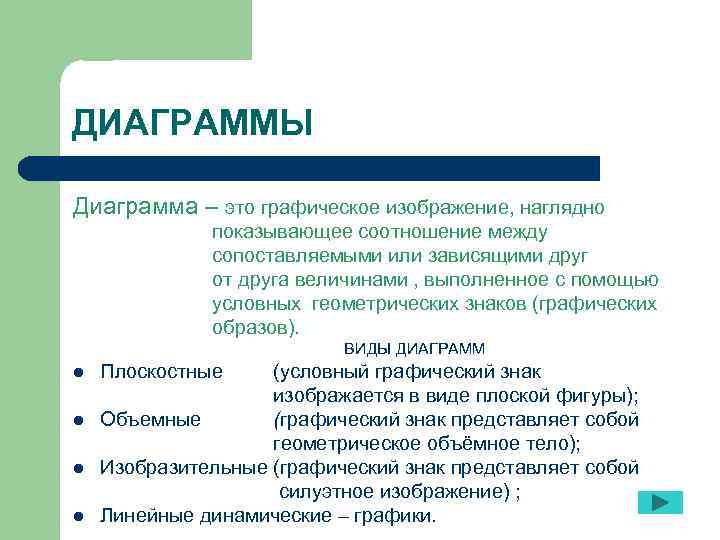

ДИАГРАММЫ Диаграмма – это графическое изображение, наглядно показывающее соотношение между сопоставляемыми или зависящими друг от друга величинами , выполненное с помощью условных геометрических знаков (графических образов). ВИДЫ ДИАГРАММ l Плоскостные (условный графический знак изображается в виде плоской фигуры); l Объемные (графический знак представляет собой геометрическое объёмное тело); l Изобразительные (графический знак представляет собой силуэтное изображение) ; l Линейные динамические – графики.

ПЛОСКОСТНЫЕ ДИАГРАММЫ В зависимости от вида фигуры диаграммы бывают: СТОЛБИКОВЫЕ (прямоугольник расположен вертикально); 25% ПОЛОСОВЫЕ 15% (прямоугольник расположен 10% горизонтально); СЕКТОРНЫЕ ( круг, разделённый на сектора. ).

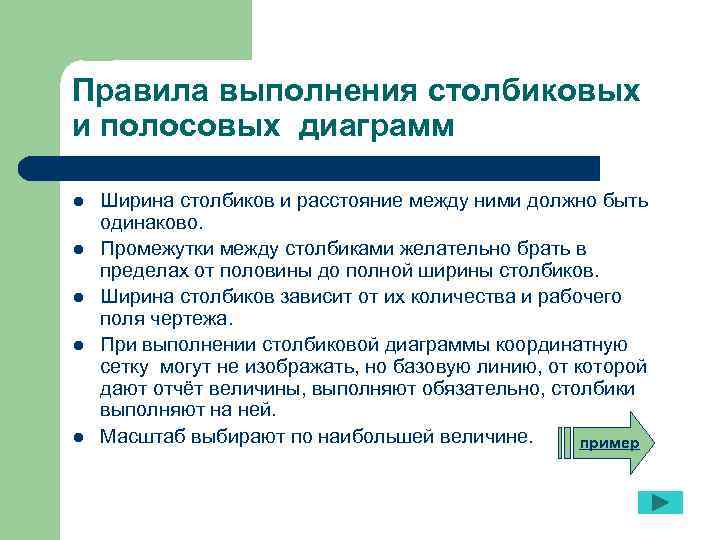

Правила выполнения столбиковых и полосовых диаграмм l Ширина столбиков и расстояние между ними должно быть одинаково. l Промежутки между столбиками желательно брать в пределах от половины до полной ширины столбиков. l Ширина столбиков зависит от их количества и рабочего поля чертежа. l При выполнении столбиковой диаграммы координатную сетку могут не изображать, но базовую линию, от которой дают отчёт величины, выполняют обязательно, столбики выполняют на ней. l Масштаб выбирают по наибольшей величине. пример

Крупнейшие должники России, млрд. долл. 20 15 10 5 0 я я я р к К уба Сири ьетнам Инди иопи Алжи озамби В Эф М -Страны, работающие с Парижским клубом -Страны, не работающие с Парижским клубом

Правила выполнения секторной диаграммы l Применяют для изображения удельного веса составных частей какого-то целого. l Главным геометрическим параметром является центральный угол круга, что составляет 360 градусов – 100%, следовательно 1% - угол в 3, 6 градусов. l Число частей секторной диаграммы не должно превышать 7 -8. l Разница между сравниваемыми величинами должна быть ощутимой, для большей выразительности. пример

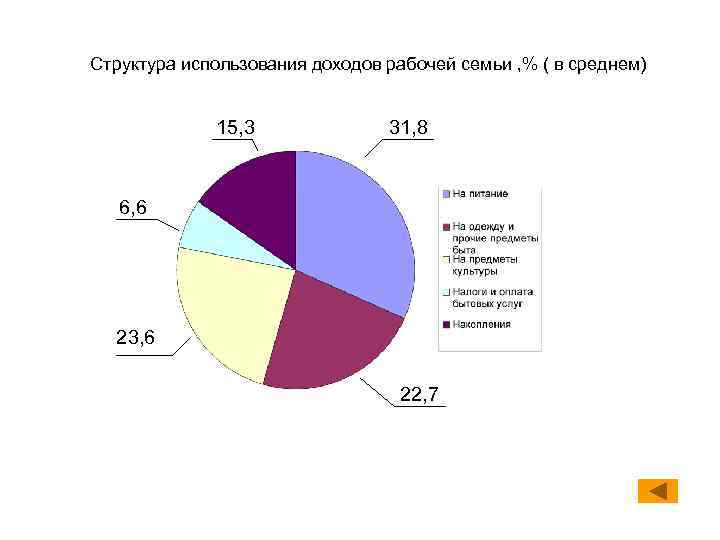

Структура использования доходов рабочей семьи , % ( в среднем) 15, 3 31, 8 6, 6 23, 6 22, 7

Объёмные диаграммы - применяют для сравнения неизменяемой на данный момент структуры какого-либо объекта. Образование, которое планируют получить школьник ( по результатам опроса май 2004 г. )

Изобразительные диаграммы - применяются для пропаганды экономических показателей через печать, для выставок, для плакатов, для отчетности Немного истории: В постановлении СНК от 7 августа 1919 года указывалось: « В целях распространения среди рабочего и крестьянского населения правильных сведений о деятельности всех советских учреждений, а также распространение статистических данных о народном хозяйстве … создать сеть витрин и приборов с периодически меняющимися показателями в форме картограмм, диаграмм, таблиц, плакатов и т. п. изображений»

Виды изобразительных диаграмм Изобразительные диаграммы дают наглядные представления об изменении цифровых величин и способствуют развитию художественного вкуса. Они различаются по форме символа –знака. 1. Графический знак представляет собой силуэтное изображение продукции. пример 2. Символ – знак помещён внутри столбиков или полос. пример 3. На фоне рисунка, дающего представление о предмете, вычерчивается ломаная линия, соединяющая точки показатели пример

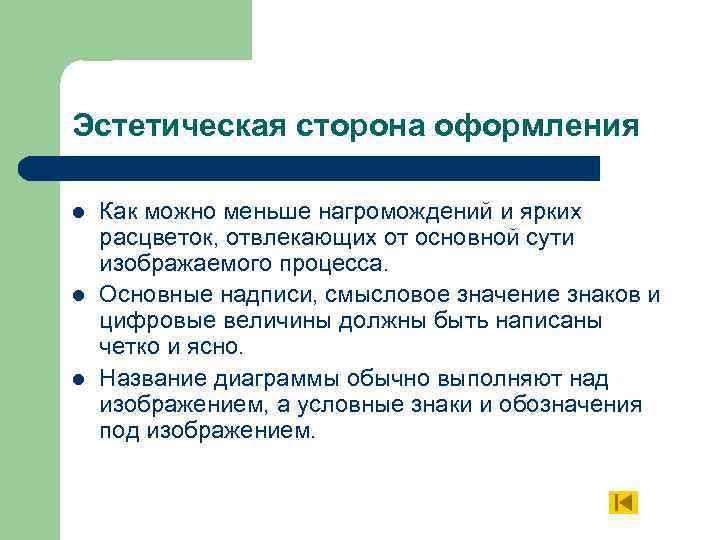

Эстетическая сторона оформления l Как можно меньше нагромождений и ярких расцветок, отвлекающих от основной сути изображаемого процесса. l Основные надписи, смысловое значение знаков и цифровые величины должны быть написаны четко и ясно. l Название диаграммы обычно выполняют над изображением, а условные знаки и обозначения под изображением.

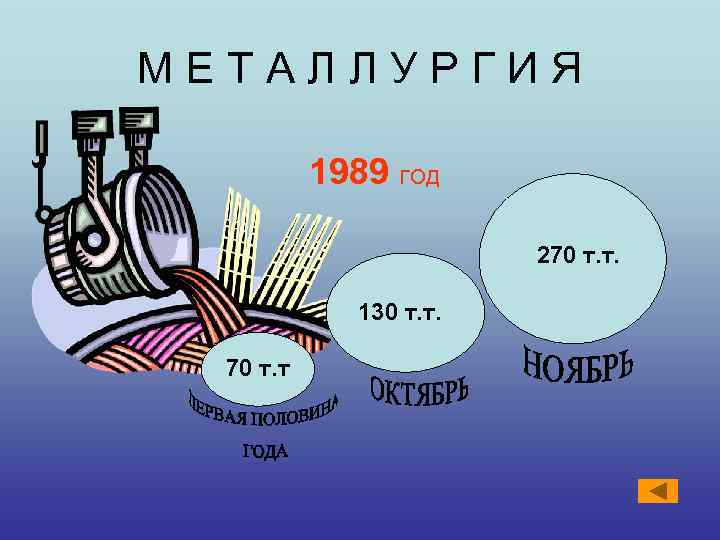

МЕТАЛЛУРГИЯ 1989 ГОД 270 т. т. 130 т. т. 70 т. т

70 48 40 30

Калорийность молочных продуктов 734 (ккал. ) 380 285 150 62 Масло Сыр Сметана Мороженое Молоко

Длина главных рек мира, км. Нил 6671 Миссисипи 6420 Амазонка 6400 Обь 5410 Енисей 4410 Лена 4400 Конго 4320 Волга 3530 Дунай 2850

ГРАФИК – линейная диаграмма Это изображение функциональной зависимости двух величин с помощью линии (ломаной или кривой) Правила построения: 1. Оси координат (абцисса и ордината) имеют шкалы значений величин. 2. Если шкалы отсутствуют, то оси должны заканчиваться стрелками, указывающие направление возрастания значения величин 3. Значение переменных величин откладывается на осях в линейном масштабе.

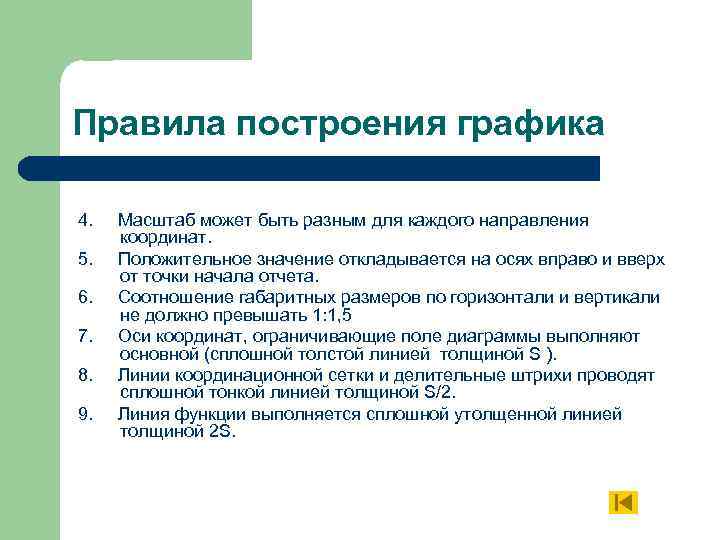

Правила построения графика 4. Масштаб может быть разным для каждого направления координат. 5. Положительное значение откладывается на осях вправо и вверх от точки начала отчета. 6. Соотношение габаритных размеров по горизонтали и вертикали не должно превышать 1: 1, 5 7. Оси координат, ограничивающие поле диаграммы выполняют основной (сплошной толстой линией толщиной S ). 8. Линии координационной сетки и делительные штрихи проводят сплошной тонкой линией толщиной S/2. 9. Линия функции выполняется сплошной утолщенной линией толщиной 2 S.
