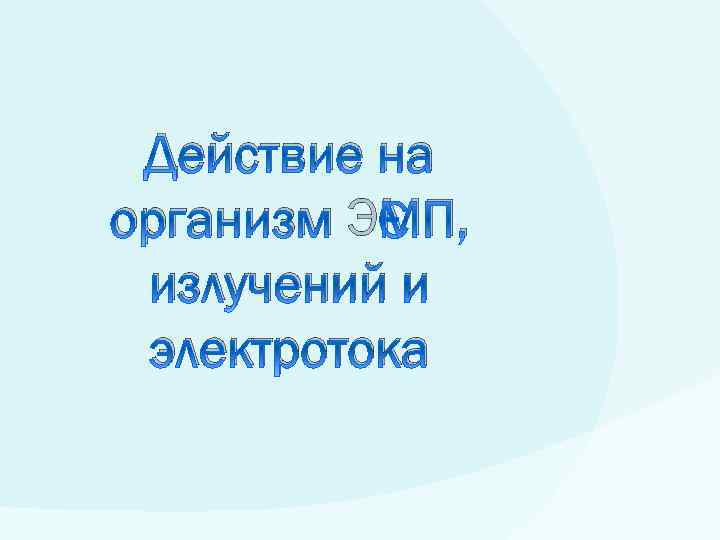

Действие на организм ЭМП, излучений и электротока Действие на организм ЭМП, излучений и электротока

Современная цивилизация породила огромное количество источников электромагнитных излучений. В зависимости от энергии квантов это Современная цивилизация породила огромное количество источников электромагнитных излучений. В зависимости от энергии квантов это излучение подразделяют на: - неионизирующее; - ионизирующее. К неионизирующим излучениям относят: - ЭМП промышленной частоты; - электростатические поля; - магнитные поля; - радиоволны; - ИК излучение; - видимое излучение; - УФ излучение; - лазерное излучение.

Электромагнитные поля промышленной частоты Источники ЭМП: ü ü ü ü ЛЭП; Радио- и телестанции; Электромагнитные поля промышленной частоты Источники ЭМП: ü ü ü ü ЛЭП; Радио- и телестанции; Средства радиолокации и радиосвязи (в том числе мобильной и спутниковой); Различные энергетические и энергоемкие установки; Открытые распределительные устройства; Коммутационные аппараты; Устройства защиты и автоматики; Измерительные приборы.

Источники ЭМП – это источники с промышленной частотой 50 Гц. Длительное действие таких полей Источники ЭМП – это источники с промышленной частотой 50 Гц. Длительное действие таких полей приводит к расстройствам, которые субъективно выражаются жалобами на головную боль в височной и затылочной области, вялость, расстройство сна, снижение памяти, повышенную раздражительность, апатию, боли в области сердца.

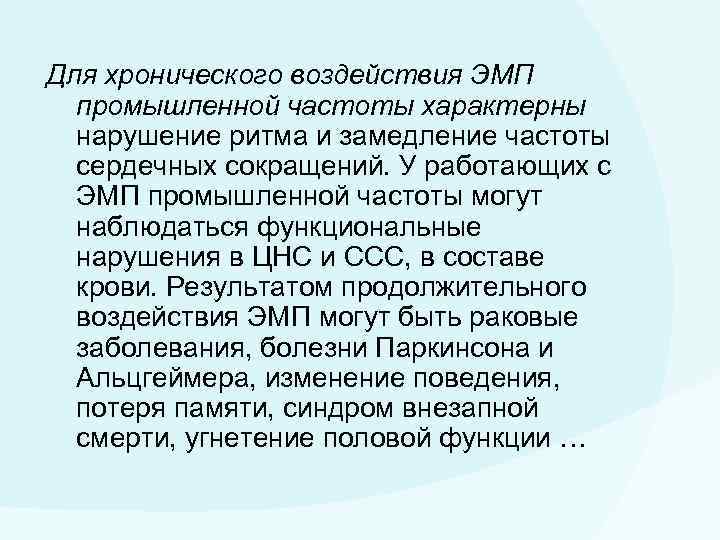

Для хронического воздействия ЭМП промышленной частоты характерны нарушение ритма и замедление частоты сердечных сокращений. Для хронического воздействия ЭМП промышленной частоты характерны нарушение ритма и замедление частоты сердечных сокращений. У работающих с ЭМП промышленной частоты могут наблюдаться функциональные нарушения в ЦНС и ССС, в составе крови. Результатом продолжительного воздействия ЭМП могут быть раковые заболевания, болезни Паркинсона и Альцгеймера, изменение поведения, потеря памяти, синдром внезапной смерти, угнетение половой функции …

Нормирование ЭМП промышленной частоты осуществляется по предельно допустимым уровням (ПДУ) напряженности электрического и магнитного Нормирование ЭМП промышленной частоты осуществляется по предельно допустимым уровням (ПДУ) напряженности электрического и магнитного полей частотой 50 Гц в зависимости от времени пребывания в нем. Нормирование осуществляется согласно Сан. Пи. Н «Правила выполнения работ в условиях воздействия электрических полей промышленной частоты» 5802 – 91 и ГОСТ 12. 1. 002 – 84

Пребывание в поле напряженностью до 5 к. В/м включительно допускается в течение всего рабочего Пребывание в поле напряженностью до 5 к. В/м включительно допускается в течение всего рабочего дня. Допустимое время (ч) пребывания в ЭМП напряженностью 5 – 20 к. В/м определяется по формуле: где Е – напряженность воздействующего ЭМП в контролируемой зоне к. В/м. При напряженности поля 20 – 25 к. В/м время пребывания в нем персонала не должна превышать 10 минут. Предельно допустимый уровень напряженности равен 25 к. В/м.

В качестве ПДУ приняты следующие значения напряженности электрического поля: Внутри жилых зданий – 0, В качестве ПДУ приняты следующие значения напряженности электрического поля: Внутри жилых зданий – 0, 5 к. В/м; На территории жилой застройки – 1 к. В/м; В населенной местности вне жилой застройки, а также на территории огородов и садов – 5 к. В/м; На участках пересечения воздушных линий с автодорогами I – IV категории – 10 к. В/м; В ненаселенной местности – 15 к. В/м; В труднодоступной местности – 20 к. В/м.

Электростатические поля (ЭСП) Воздействие ЭСП на человека связано с протеканием через него слабого тока. Электростатические поля (ЭСП) Воздействие ЭСП на человека связано с протеканием через него слабого тока. В организме человека наиболее чувствительны к электростатическому полю ЦНС, ССС, анализаторы. Люди, работающие в зоне воздействия ЭСП жалуются на раздражительность, головную боль, нарушение сна и т. п. Характерна фобия, обусловленная страхом ожидаемого разряда, неустойчивость показателей пульса и АД.

Нормирование уровней напряженности ЭСП производится в соответствии с ГОСТ 12. 1. 045 – 84 Нормирование уровней напряженности ЭСП производится в соответствии с ГОСТ 12. 1. 045 – 84 в зависимости от времени пребывания персонала на рабочем месте. ПДУ напряженности ЭСП в течение 1 ч. При напряженности менее 20 к. В/м время пребывания в ЭСП не регламентируется.

В диапазоне 20 – 60 к. В/м допустимое время пребывания персонала в ЭСП без В диапазоне 20 – 60 к. В/м допустимое время пребывания персонала в ЭСП без средств защиты: где – фактическое значение напряженности ЭСП, к. В/м.

Магнитные поля могут быть постоянными (ПМП) от искусственных магнитных материалов и систем и переменными Магнитные поля могут быть постоянными (ПМП) от искусственных магнитных материалов и систем и переменными (Пе. МП). Действие магнитных полей может быть непрерывным и прерывистым. Степень воздействия магнитного поля на работающих зависит от максимальной напряженности его в рабочем пространстве. Доза полученная человеком, зависит от расположения рабочего места по отношению к полю и режима труда.

При постоянной работе в условиях хронического воздействия МП, превышающих ПДУ, развиваются нарушения функции нервной, При постоянной работе в условиях хронического воздействия МП, превышающих ПДУ, развиваются нарушения функции нервной, ССС и дыхательной систем, пищеварительного тракта, изменения картины крови. В соответствии с СН 1742 – 77 напряженность МП на рабочем месте не должна превышать 8 к. А/м. Напряженность МП линий электропередачи напряжением до 750 к. В обычно не превышает 20 – 25 А/м, что не представляет опасности для человека.

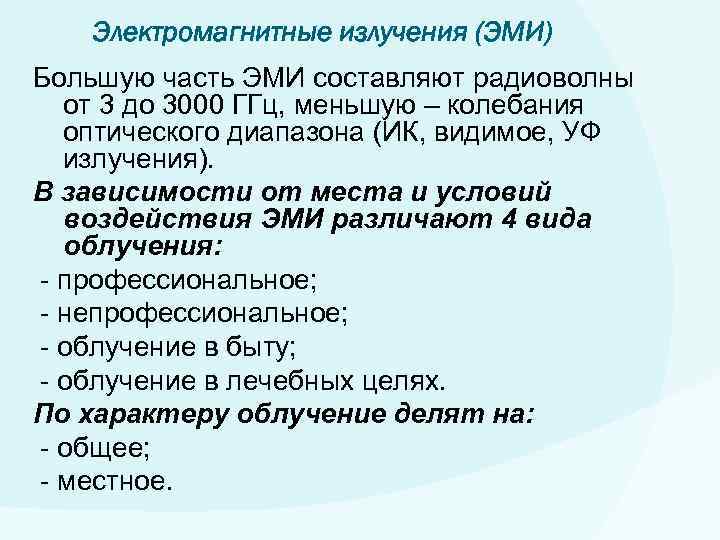

Электромагнитные излучения (ЭМИ) Большую часть ЭМИ составляют радиоволны от 3 до 3000 ГГц, меньшую Электромагнитные излучения (ЭМИ) Большую часть ЭМИ составляют радиоволны от 3 до 3000 ГГц, меньшую – колебания оптического диапазона (ИК, видимое, УФ излучения). В зависимости от места и условий воздействия ЭМИ различают 4 вида облучения: - профессиональное; - непрофессиональное; - облучение в быту; - облучение в лечебных целях. По характеру облучение делят на: - общее; - местное.

Для длительного действия ЭМИ различных диапазонов длин волн при умеренной интенсивности (выше ПДУ) характерными Для длительного действия ЭМИ различных диапазонов длин волн при умеренной интенсивности (выше ПДУ) характерными являются функциональные расстройства в ЦНС, эндокринной системе и составе крови. Нормирование ЭМИ радиочастотного диапазона проводится по ГОСТ 12. 1. 006 – 84 и Сан. Пи. Н 2. 2. 4/2. 1. 8. 055 – 96. В основу гигиенического нормирования положен принцип действующей дозы при учете энергетической нагрузки. Максимальное значение плотности потока энергии предельно допустимое не должно превышать 10 Вт/м, а при локальном облучении кистей рук – 50 В/м 2. Установлены также ПДУ ЭМИ, создаваемого телевизионными установками Сан. Пи. Н 42 -128 -426287.

Инфракрасное излучение (ИК) Инфракрасное излучение – это часть электромагнитного спектра с длинной волны от Инфракрасное излучение (ИК) Инфракрасное излучение – это часть электромагнитного спектра с длинной волны от 780 нм до 1000 мкм, энергия которого при поглощении в веществе вызывает тепловой эффект. Это излучение способно глубоко проникать в ткани организма и интенсивно поглощаться водой, содержащейся в тканях. Органы, наиболее поражаемые ИКизлучением: кожный покров и глаза. При остром повреждении кожи возможны ожоги, эритема, усиление пигментации кожи.

Нормирование ИК - излучения осуществляется по интенсивности допустимых интегральных потоков излучения с учетом спектрального Нормирование ИК - излучения осуществляется по интенсивности допустимых интегральных потоков излучения с учетом спектрального состава, размера облучаемой площади, защитных свойств спецодежды при продолжительности действия более 50% смены в соответствии с ГОСТ 12. 1. 005 – 88 и Сан. Пи. Н 2. 2. 4. 548 – 96 «Гигиенические требования к микроклимату производственных помещений»

Видимое (световое) излучение Диапазон электромагнитных колебаний от 780 до 400 нм. Излучение видимого диапазона Видимое (световое) излучение Диапазон электромагнитных колебаний от 780 до 400 нм. Излучение видимого диапазона при высоких уровнях энергии также может представлять опасность для кожных покровов и органа зрения. Оптическое излучение видимого и инфракрасного диапазона при избыточной плотности может приводить к истощению механизмов регуляции обменных процессов, особенно к изменению в сердечной мышце с развитием дистрофии миокарда и атеросклероза.

Ультрафиолетовое излучение (УФИ) УФИ – это спектр электромагнитных колебаний с длиной волны 200 – Ультрафиолетовое излучение (УФИ) УФИ – это спектр электромагнитных колебаний с длиной волны 200 – 400 нм. По биологическому эффекту выделяют: 1. УФА – длина волны 400 – 280 нм, обладает слабым биологическим действием; 2. УФВ – длина волны 315 – 280 нм, обладает выраженным загарным и антирахитическим действием; 3. УФС – длина волны 280 – 200 нм, обладает выраженным бактерицидным действием.

Гигиеническое нормирование УФИ в производственных помещениях осуществляется по СН 4557 – 88, которые устанавливают Гигиеническое нормирование УФИ в производственных помещениях осуществляется по СН 4557 – 88, которые устанавливают допустимые плотности потока излучения в зависимости от длины волн при условиях защиты органов зрения и кожи.

Лазерное излучение (ЛИ) Представляет собой особый вид электромагнитного излучения, генерируемого в диапазоне длин волн Лазерное излучение (ЛИ) Представляет собой особый вид электромагнитного излучения, генерируемого в диапазоне длин волн 0, 1 – 1000 мкм. Отличие ЛИ от других видов излучения заключается в монохроматичности, когерентности и высокой степени направленности. При оценке биологического действия различают: - прямое; - отраженное; - рассеянное ЛИ.

Длительное хроническое действие диффузно отраженного ЛИ вызывает неспецифические, преимущественно вегетативно-сосудистые нарушения, функциональные сдвиги могут Длительное хроническое действие диффузно отраженного ЛИ вызывает неспецифические, преимущественно вегетативно-сосудистые нарушения, функциональные сдвиги могут наблюдаться со стороны нервной, ССС, желез внутренней секреции. При нормировании ЛИ устанавливаются ПДУ для двух условий облучения – однократного и хронического для трех диапазонов волн: 1. 180 – 380 нм 2. 380 – 1400 нм 3. 1400 – 100000 нм

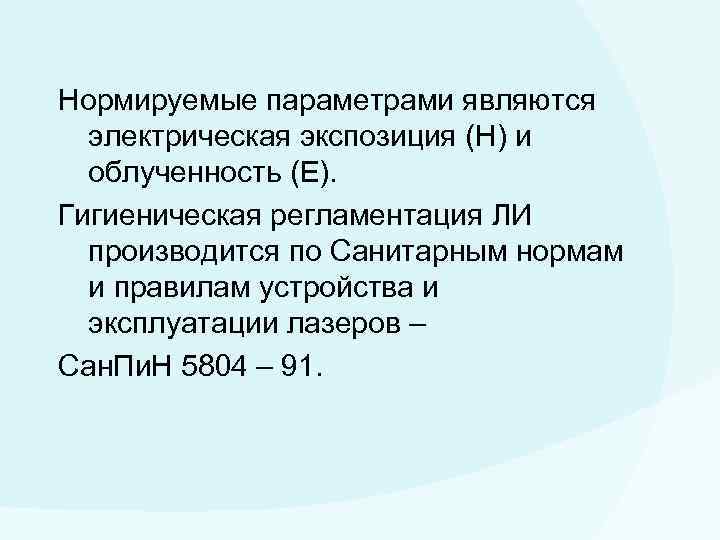

Нормируемые параметрами являются электрическая экспозиция (Н) и облученность (Е). Гигиеническая регламентация ЛИ производится по Нормируемые параметрами являются электрическая экспозиция (Н) и облученность (Е). Гигиеническая регламентация ЛИ производится по Санитарным нормам и правилам устройства и эксплуатации лазеров – Сан. Пи. Н 5804 – 91.

Действие электрического тока Проходя через организм человека, электроток производит: 1. Термическое действие проявляется ожогами Действие электрического тока Проходя через организм человека, электроток производит: 1. Термическое действие проявляется ожогами отдельных участков тела нагревом до высокой температуры органов, расположенных по пути тока, вызывая в них значительные структурнофункциональные нарушения; 2. Электролитическое действие тока выражается в разложении органической жидкости, в том числе крови, в нарушении её физико-химического состава.

Механическое действие тока приводит к расслоению, разрыву тканей организма в результате электродинамического эффекта, а Механическое действие тока приводит к расслоению, разрыву тканей организма в результате электродинамического эффекта, а также мгновенного взрывоподобного образования пара из тканевой жидкости и крови. 4. Биологического действие тока проявляется раздражением и возбуждением живых тканей организма, а также нарушением внутренних биологических процессов. 3.

Электротравмы условно разделяют на общие и местные. К общим относят электрический удар, при котором Электротравмы условно разделяют на общие и местные. К общим относят электрический удар, при котором процесс возбуждения различных групп мышц может привести к судорогам, остановке дыхания и сердечной деятельности. Остановка сердца связана с фибрилляцией – хаотическим сокращением отдельных волокон сердечной мышцы (фибрилл) К местным травмам относят: - ожоги; - металлизация кожи; - механические повреждения; - электроофтальмия.

Допустимым считается ток, при котором человек может самостоятельно освободиться от электрической цепи. Переменный ток Допустимым считается ток, при котором человек может самостоятельно освободиться от электрической цепи. Переменный ток опаснее постоянного, однако, при высоком напряжении (более 500 В) опаснее постоянный ток. При гигиеническом нормировании ГОСТ 12. 1. 038 – 82 устанавливает предельно допустимые напряжения прикосновения и токи, протекающие через тело человека (рука-рука, рука-нога) при нормальном режиме работы электроустановок производственного и бытового назначения постоянного и переменного тока.
